NAUDOJIMO INSTRUKCIJA VC 21 L MC Flex

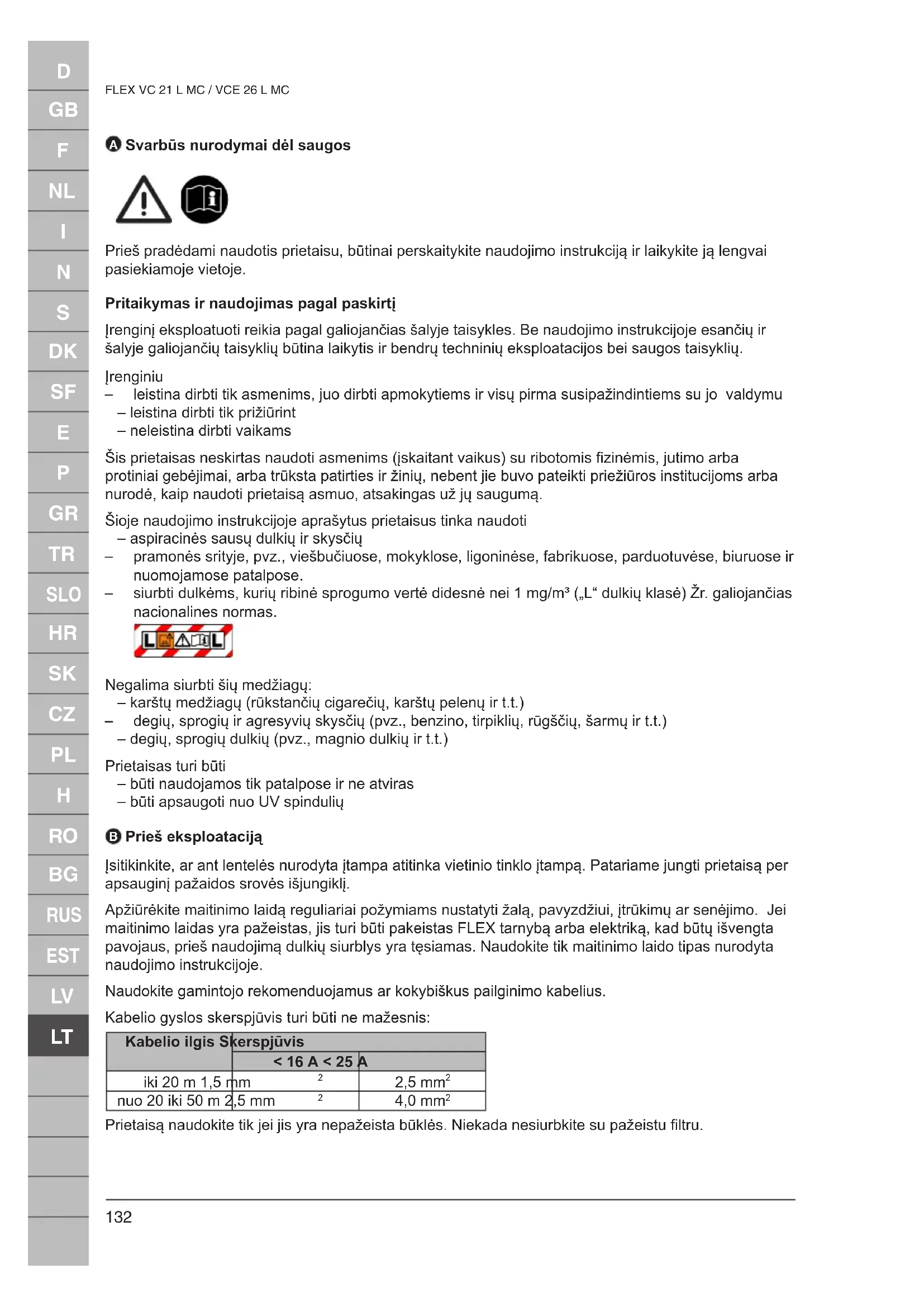

Svarbūs nurodymai dėl saugos Prieš pradėdami naudotis prietaisu, būtinai perskaitykite naudojimo instrukciją ir laikykite ją lengvai pasiekiamoje vietoje. Pritaikymas ir naudojimas pagal paskirtį Įrenginį eksploatuoti reikia pagal galiojančias šalyje taisykles. Be naudojimo instrukcijoje esančių ir šalyje galiojančių taisyklių būtina laikytis ir bendrų techninių eksploatacijos bei saugos taisyklių. Įrenginiu – leistina dirbti tik asmenims, juo dirbti apmokytiems ir visų pirma susipažindintiems su jo valdymu – leistina dirbti tik prižiūrint – neleistina dirbti vaikams Šis prietaisas neskirtas naudoti asmenims (įskaitant vaikus) su ribotomis zinėmis, jutimo arba protiniai gebėjimai, arba trūksta patirties ir žinių, nebent jie buvo pateikti priežiūros institucijoms arba nurodė, kaip naudoti prietaisą asmuo, atsakingas už jų saugumą. Šioje naudojimo instrukcijoje aprašytus prietaisus tinka naudoti – aspiracinės sausų dulkių ir skysčių – pramonės srityje, pvz., viešbučiuose, mokyklose, ligoninėse, fabrikuose, parduotuvėse, biuruose ir nuomojamose patalpose. – siurbti dulkėms, kurių ribinė sprogumo vertė didesnė nei 1 mg/m³ („L“ dulkių klasė) Žr. galiojančias nacionalines normas. Negalima siurbti šių medžiagų: – karštų medžiagų (rūkstančių cigarečių, karštų pelenų ir t.t.) – degių, sprogių ir agresyvių skysčių (pvz., benzino, tirpiklių, rūgščių, šarmų ir t.t.) – degių, sprogių dulkių (pvz., magnio dulkių ir t.t.) Prietaisas turi būti – būti naudojamos tik patalpose ir ne atviras – būti apsaugoti nuo UV spindulių

Prieš eksploataciją Įsitikinkite, ar ant lentelės nurodyta įtampa atitinka vietinio tinklo įtampą. Patariame jungti prietaisą per apsauginį pažaidos srovės išjungiklį. Apžiūrėkite maitinimo laidą reguliariai požymiams nustatyti žalą, pavyzdžiui, įtrūkimų ar senėjimo. Jei maitinimo laidas yra pažeistas, jis turi būti pakeistas FLEX tarnybą arba elektriką, kad būtų išvengta pavojaus, prieš naudojimą dulkių siurblys yra tęsiamas. Naudokite tik maitinimo laido tipas nurodyta naudojimo instrukcijoje. Naudokite gamintojo rekomenduojamus ar kokybiškus pailginimo kabelius. Kabelio gyslos skerspjūvis turi būti ne mažesnis: Kabelio ilgis Skerspjūvis < 16 A < 25 A iki 20 m 1,5 mm

nuo 20 iki 50 m 2,5 mm

Prietaisą naudokite tik jei jis yra nepažeista būklės. Niekada nesiurbkite su pažeistu ltru.D

FLEX VC 21 L MC / VCE 26 L MC Naudojant siurblius būtina pasirūpinti pakankama patalpos ventiliacija, kai prietaiso panaudotas oras grįžta į patalpą (žr. galiojančias nacionalines normas). Prietaisą valdantis personalas prieš pradedant darbus informuojamas apie – prietaiso naudojimą – pavojų, kylantį dėl siurbiamų medžiagų – saugų susiurbtų medžiagų pašalinimą

Valdymas VC 21 L MC Jungiklio padėtis Funkcija I Įjungta 0 Išj. Auto-On/Off VCE 26 L MC (ar Softstart) Jungiklio padėtis Funkcija I Įjungta, koregavimo siurbimo galios 0 Išj. Auto-On/Off, koregavimo siurbimo galios Ant prietaiso esantį lizdą leidžiama naudoti tik naudojimo instrukcijoje nustatytais tikslais.

Skysčių siurbimas Prieš skysčiai įlaipinami, visuomet išimkite ltro maišelis. Įsitikinkite, kad plūdė veikia tinkamai. Jei susidaro putos arba išteka skystis, iškart nustokite siurbę ir išpilkite nešvarumų rinktuvo turinį.

Filtru ojamojo elemento valymas Sumažėjus siurbimo galiai

1. Siurblio įjungimas

2. Delnu uždenkite antgalio arba žarnos angą.

3. Spustelėkite išvalyti ltrą tris kartus už ne mažiau kaip 2 sekundes. Šitaip susidariusi oro srovė

nuvalys ant ltruojamojo elemento plokštelių nusėdusias dulkes.

4. Jei siurbiamoji galia yra per mažas po ltro valymas: pakeisti ltrą.

Pūtimo funkcija Dulkių siurblys turi ventiliatorius valyti sunkiai pasiekiamas vietas ar išd skystomis elementus pavir- šiaus. Ne pūsti orą nekontroliuojamas būdu. Kai naudojate pūstuvas, visada naudokite švarų vamzdį. Maišomas viršų dulkės gali būti pavojingos sveikatai. Nenaudokite pūtimo funkcijos dirbti uždarose patalpose.

Elektrinio įrenginio prijungimas Ant prietaiso esantį lizdą leidžiama naudoti tik naudojimo instrukcijoje nustatytais tikslais. Prieš prijungdami kitą įrankį į siurblio lizdą:

1. išjunkite siurblį

2. išjunkite jungiamą įrankį

DĖMESIO! Kai į siurblio lizdą jungiate kitą prietaisą, laikykitės jo naudojimo instrukcijos ir joje pateiktų saugos nurodymų. Kai įrankis yra išjungtas, VCE 26 L MC toliau veikia maždaug 5 sekundes.D

Priežiūra, valymas ir remontas Galite atlikti tik tuos priežiūros darbus, kurie yra aprašyti naudojimo instrukcijoje. Prieš atliekant prietaiso valymą ir priežiūrą, būtina ištraukti kištuką. Viršutinę siurblio dalį saugokite nuo aptaškymo vandeniu: pavojus asmenims, trumpo jungimo pavojus. Neoriginalių atsarginių dalių bei priedų naudojimas gali įtakoti įrenginio saugą ir sąlygoti gedimus. Naudokite tik FLEX atsargines dalis ir priedus. Techninės priežiūros ir valymo metu su prietaisu reikėtų elgtis taip, kad nekiltų pavojaus techninės priežiūros personalui ir kitiems asmenims. Techninės priežiūros atlikimo vietoje – naudokite ltruojamą priverstinę ventiliaciją. – dėvėkite apsauginius rūbus. – techninės priežiūros atlikimo vieta valoma taip, kad pavojingos medžiagos nepatektų į aplinką. Atliekant priežiūros ir remonto darbus, visos nenuvalytos detalės, kurių nebuvo įmanoma gerai nuva- lyti, – turi būti supakuojamos į nepralaidžius maišelius – ir utilizuojamos, laikantis galiojančių reikalavimų Mažiausiai vieną kartą per metus „FLEX“ personalas arba kvalikuotas asmuo turėtų atlikti dulkių technikos patikrinimą, pvz., tikrinama, ar nėra ltro pažeidimų, prietaiso hermetiškumas ir kontrolės prietaisų funkcijos. Pašalinti ltro elementas, ltro maišeliai ir šiukšlių maišai Pašalinti ltro elementas, ltro maišeliai ir šiukšlių maišai iš evakuacijos pagal nacionalinius teisės aktus. Transportavimas Prieš transportavimą uždarykite visus talpos nešvarumams tvirtinimo ksatorius. Nepakreipkite įrengi- nio, jei talpoje nešvarumams yra skysčio. Nekelkite įrenginio krano kabliu. Sandėliavimas Įrenginį laikykite sausoje vietoje pliusinėje temperatūroje. Prietaiso atidavimas pakartotiniam panaudojimui Pagal Europos Sąjungos direktyvą 2002/96/EB dėl elektrinių ir elektroninių atliekų atitarnavę elektros prietaisai surenkami atskirai ir atiduodami pakartotiniam panaudojimui saugant aplinką. Jei iškiltų klausimų, prašome kreiptis į vietinę savivaldybę arba į artimiausius prietaiso pardavė- jus. Garantija Garantijos teikimui taikomos Vokietijos Bendrosios verslo sąlygos. Pasiliekame teisę atlikti pakeitimus pritaikydami technines naujoves. Atsarginės dalys ir priedai Pavadinimas Užsakymo Nr. Filtravimo elementas FE VC/E 21-26 - PET LM

Brėžinius ir dalių sąrašus galima rasti mūsų interneto svetainėje: www.ex-tools.comD

FLEX VC 21 L MC / VCE 26 L MC EB atitikties deklaracija Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius EB direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja. Gaminys Sauso ir drėgno valymo siurblys Tipas VC 21 L MC / VCE 26 L MC Specialios EB direktyvos: 2006/42/EG, 2004/108/EG, 2011/65/EU Taikomi darnieji standartai EN 60335-2-69, EN 55014-1:2006, EN 55014-2:2001, EN 61000-3-2:2006, EN 61000-3-3:2008, EN 62233:2008 Taikyti nacionaliniai standartai ir techninės specikacijos:

Watt 3000 3600 * Oro debitas m³/h (l/min) 216 (3600) Sumažintas slėgis Pa (mbar) 21000 (210) Triukšmo lygis 1 m atstumu, ISO 3744, EN 60704-2-1 dB(A) 72 ±2 Triukšmas veikimo metu dB(A) 64 ±2 Elektros laidas: ilgis m 5 7,5 Elektros laidas: tipas H05VV-F 3G-1,5 H05RR-F 3G-1,5 Apsaugos klasė

Apsaugos rūšis IP24 Radijo imtuvų trukdžių laipsnis EN 55014-1 Dulkių klasė

Nešvarumų rezervuaro talpa l 20 25 Plotis mm 377 377 Gylis mm 387 397 Aukštis mm 506 533 Svoris įsk. priedai (grynasis, dažniau- siai taikymo) kg 7,4 8,4
