LIETOŠANAS INSTRUKCIJA VC 21 L MC Flex

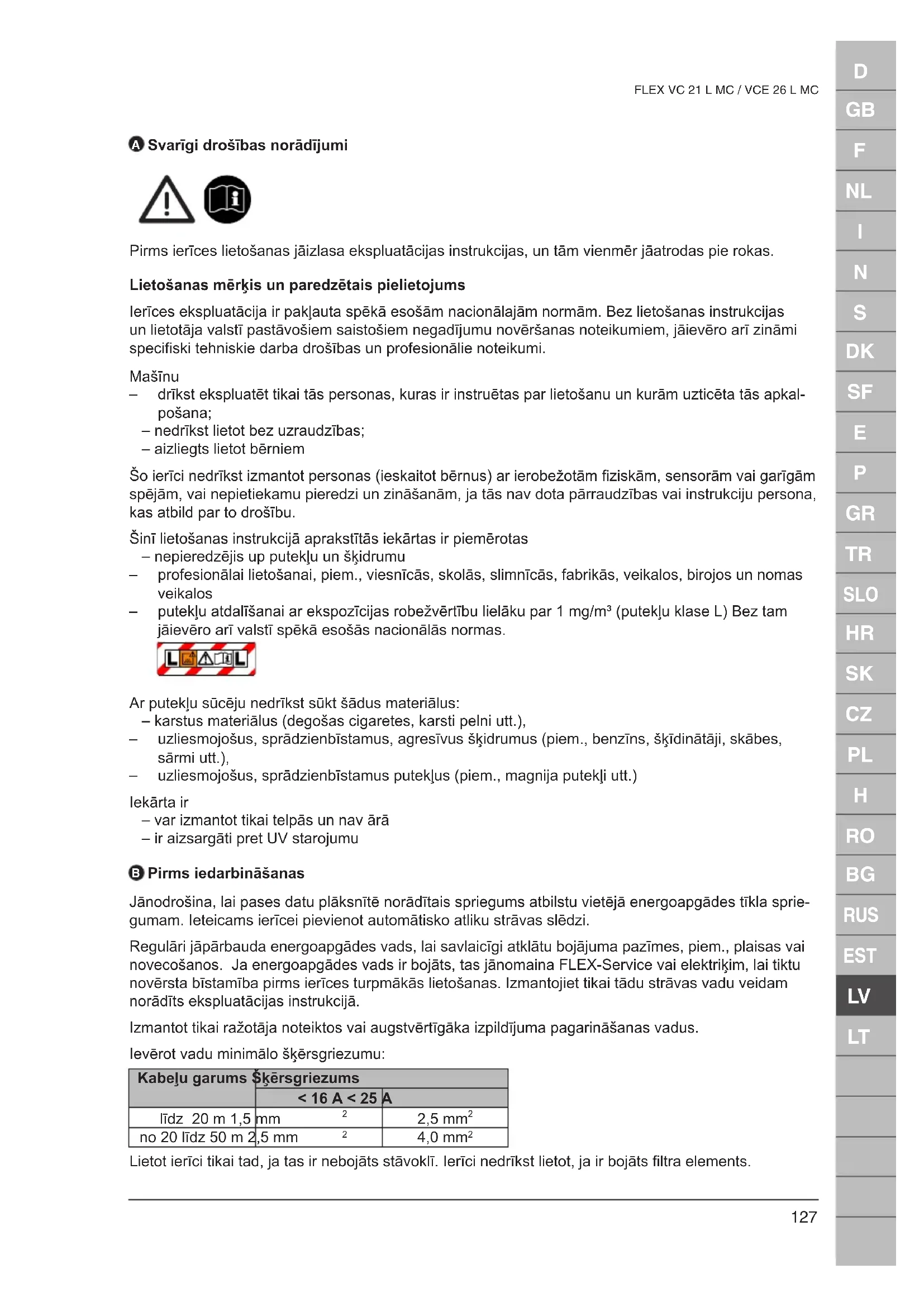

A Svarīgi drošības norādījumi
Pirms ierīces lietošanas jāizlasa ekspluatācijas instrukcijas, un tām vienmēr jāatrodas pie rokas.
Lietošanas mērķis un paredzētais pielietojums
Ierīces ekspluatācija ir pakļauta spēkā esošām nacionālajām normām. Bez lietošanas instrukcijas un lietotāja valstī pastāvošiem saistošiem negadījumu novēršanas noteikumiem, jāievēro arī zināmi specifiski tehniskie darba drošības un profesionālie noteikumi.
Mašīnu
- drīkst ekspluatēt tikai tās personas, kuras ir instruētas par lietošanu un kurām uzticēta tās apkal-pošana;
– nedrīkst lietot bez uzraudzības;
– aizliegts lietot bērniem
Šo ierīci nedrīkst izmantot personas (ieskaitot bērnus) ar ierobežotām fiziskām, sensorām vai garīgām spējām, vai nepietiekamu pieredzi un zināšanām, ja tās nav dota pārraudzības vai instrukciju persona, kas atbild par to drošību.
Šinī lietošanas instrukcijā aprakstītās iekārtas ir piemērotas
– nepieredzējis up putekļu un šķidrumu
– profesionālai lietošanai, piem., viesnīcās, skolās, slimnīcās, fabrikās, veikalos, birojos un nomas veikalos
- putekļu atdalīšanai ar ekspozīcijas robežvērtību lielāku par 1 mg/m³ (putekļu klase L) Bez tam jāievēro arī valstī spēkā esošās nacionalās normas.
Ar puteklu sūcēju nedrīkst sūkt šādus materiālus:
- karstus materiālus (degošas cigarettes, karsti pelni utt.),
- uzliesmojošus, sprādzienbīstamus, agresīvus šķidrumus (piem., benzīns, šķīdinātāji, skābes, sārmi utt.),
- uzliesmojošus, sprādzienbīstamus puteklus (piem., magnija puteklj utt.)
lekārta ir
– var izmantot tikai telpās un nav ārā
- ir aizsargāti pret UV starojumu
B Pirms iedarbināšanas
Jānodrošina, lai pases datu plāksnītē norādītais spriegums atbilstu vietējā energoapgādes tīkla spriegumam. leteicams ierīcei pievienot automātisko atliku strāvas slēdzi.
Regulāri jāpārbauda energoapgādes vads, lai savlaicīgi atklātu bojājuma pazīmes, piem., plaisas vai novecošanos. Ja energoapgādes vads ir bojāts, tas jānomaina FLEX-Service vai elektriķim, lai tiktu novērsta bīstamība pirms ierīces turpmākās lietošanas. Izmantojiet tikai tādu strāvas vadu veidam norādīts ekspluatācijas instrukcijā.
Izmantot tikai ražotāja noteiktos vai augstvērtīgāka izpildījuma pagarināšanas vadus.
levērot vadu minimālo škērsgriezumu:
| Kabelu garums kērsgriezums | ||
| < 16 A < 25 A | ||
| līdz 20 m 1,5 mm^{2} | mm | 2,5 mm^{2} |
| no 20 līdz 50 m 2,5 mm^{2} | mm | 4,0 mm^{2}$ |
Lietot ierīci tikai tad, ja tas ir nebojāts stāvoklī. Ierīci nedrīkst lietot, ja ir bojāts filtra elements.
Putekļu attīrīšanas laikā, ja nolietotais gaiss no iekārtas izplūst telpās, jānodrošina labu gaisa apmaiņu (bez tam jāievēro arī valstī spēkā esošās nacionālās normas).
Pirms darba apkalpojošo personālu jāinformē par
– apiešanos ar aparātu, t.i., tā apkalpošanu,
- iespējamo bīstamību, kas var rasties no iesūcamā materiāla,
– uzsūktā materiāla drošu novākšanu
B Bedienung
VC 21 L MC
| Slēdža stāvoklis Funkcija | ||
| I leslēgt | ||
| 0 Izslēgts | ||
| Auto-On/Off | ||
VCE 26 L MC (ar Softstart)
| Slēdža stāvoklis Funkcija | ||
| I leslēgt, sūkšanas jaudu korekcija | ||
| 0 Izslēgts | ||
| Auto-On/Off, sūkšanas jaudu korekcija | ||
Putekļu sūcēja ligzda izmantojama vienīgi ekspluatācijas instrukcijās norādītajam uzdevumam.
© Škidrumu iesūkšana
Pirms škidrumi tiek savākti, vienmēr izņemiet filtru maisā. Pārbaudiet, vai pludiņu darbojas pareizi. Ja veidojas putas vai izplūst škidrums, darbs nekavējoties jāpārtrauc un jāiztukšo netīrumu tvertne.
D Filtra elementa tīrīšana
Ja sūkšanas jauda samazinās:
- Putekļu sūcēja ieslēgšana
- Ar delnu jānoslēdz uzgalis vai iesūkšanas šljūtenes atvere,
- Trīs reizes un vismaz 2 sekundes, nospiediet pogu filtra tīrīšanas. Gaisa plūsma attīrīs filtra elementa ribas no pielipušajiem putekliem.
- Ja pēc filtra tīrīšanas sūkšanas jauda ir pārāk zema: nomainīt filtru.
E Funkcija pūtējs
Puteklu sūcējam ir funkcija pūtējs tīrīt grūti pieejamām vietām vai sausu mitru objektu.
Neļaujiet gaisa uz nomalajām telpām nekontrolētā veidā. Kad jūs izmantojat pūtēju, vienmēr izmanto-jiet tīru caurules. Iespēra augšu putekļi var būt bīstami veselībai. Nelietojiet ventilatora slēgtās telpās.
F Elektroierīču pieslēgšana
Putekļu sūcēja ligzda izmantojama vienīgi ekspluatācijas instrukcijās norādītajam uzdevumam.
Pirms instrumenta iespraušanas ierīces ligzdā
- jāizslēdz putekļu sūcējs
- pievienojamam instrumentam jābūt izslēgtam
UZMANĪBU! Jāievēro ekspluatācijas instrukcijas un drošības norādījumi attiecībā uz ierīces ligzdā pievienojamiem instrumentiem.
Kad rīks ir izslēgta, VCE 26 L MC turpina darboties aptuveni 5 sekundes.
G + H Tehniskā apkope, tīrīšana un labošana
Jāveic tikai ekspluatācijas instrukcijā aprakstītā tehniskā apkope. Pirms ierīces tīrīšanas un tehniskās apkopes vienmēr jāizvelk kontaktdakša no kontaktrozetes. Nedrīkst pieļaut ūdens uzsmidzināšanu uz putekļu sūcēja augšdaļas: bīstamība cilvēkiem vai īsslēguma risks.
Izmantojot svešas rezerves daļas un aksesuārus, var tikt nelabvēlīgi ietekmēta ierīces drošība. Izman-tot tikai FLEX rezerves daļas un aksesuārus.
Apkopes un tīrīšanas darbi ir veicami piesardzīgi, lai apkopes personāls un citi cilvēki netiktu pakļauti briesmām.
Apkopju izpildes zonā
– nodrošināt gaisa piespiedu ventilēšanu un filtrēšanu.
– darbus veikt tikai nēsājot aizsargapgērbu.
– darba vietas tīrīšanas darbus veikt uzmanīgi, lai vidē nenokļūtu bīstamās vielas
Visus konstruktīvos elementus, kurus apkopes un remontdarbu laikā nav iespējams pietiekamā mērā notīrīt,
- iepakot necaurspīdīgos maisos un
- nodot atkritumu savākšanas punktos saskaņā ar spēkā esošiem likumiem un priekšrakstiem
Putekļu un tehniskā stāvokļa pārbaudes, piem., filtra stāvokļa kontroli uz defektiem, iekārtas hermētiskuma un kontrolierīču darbības kontroli, jāveic vismaz vienreiz gadā. Šos darbus drīkst izpildīt tikai FLEX servisa nodalas personāls vai cita atbilstoši kvalificēta persona.
Nonemot filtra elements, filtra maisi un netīrumu savākšanas maisi
Atcelt filtra elements, filtra maisi un netīrumu savākšanas maisi ar valsts tiesību aktiem.
Transportēšana
Pirms transportēšanas aizvērt visus netīrumu savākšanas tvertnes fiksatorus. Nesašķiebt, ja netīrumu savākšanas tvertnē vēl ir šķidrums. Necelt ar celtņa āki.
Uzglabāšana
Uzglabāt sausā un no sala aizsargātā vietā.
Putekļu sūcēja otrreizēja pārstrāde
Saskaņā ar Eiropas direktīvu par lietotajām elektroiekārtām un elektronikas iekārtām 2002/96/EK un tās iekļaušanu valsts likumdošanā lietotais elektriskais aprīkojums jāsavāc atsevišķi un jānogādā otreizejai pārstrādei vidi saudzējošā veidā. Lai iegūtu papildinformāciju, sazinieties ar ām atbildīgajām iestādēm vai tuvāko dīleri.
Garantija
Saistībā ar garantiju ir spēkā mūsu uzņēmējdarbības vispārējie noteikumi. lespējami grozījumi tehnisko uzlabojumu gadījumā.
Rezerves daļas un aksesuāri
| Nosaukumi un apzīmējumi Pasūtijuma Nr. | |
| Filtra elements FE VC/E 21-26 - PET LM | 385.085 |
| Filca fitru maisi FS-F VC/E 21-26 L - FLEECE (5 gab.) | 385.093 |
| Netīrumu savākšanas maiss ES-PP VC/E 21-26 (5 gab.) | 385.107 |
Sprādziena zīmējumi un detaļu sarakstus var atrast mūsu tīmekļa vietnē: www.flex-tools.com
EK atbilstības deklarācija
Ar šo mês paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.
Produkts Sūcējs sausu un mitru vielu iesūkšanai
Tips VC 21 L MC / VCE 26 L MC
Attiecīgās ES direktīvas
2006/42/EG, 2004/108/EG, 2011/65/EU
Piemērotās harmonizētās normas
EN 60335-2-69, EN 55014-1:2006, EN 55014-2:2001, EN 61000-3-2:2006, EN 61000-3-3:2008, EN 62233:2008
Pielietotie starptautiskie standarti un tehniskā specifikācija:
Par dokumentāciju sastādīšanu atbildīgā persona:
| VC 21 L MC VCE 26 | L MC | ||
| Tikla spriegums | V 220-240 | ||
| Tikla frekvence | Hz 50 / 60 | ||
| Tikla drošinātāji | A 16 | ||
| Patērējamā jauda P_IEC | Watt 1000 | ||
| Pieslēguma vērtība ierīces kontakt-ligzdai | Watt 100-2000 | 100-2600 * | |
| Patērējamā jauda P_ | Watt 3000 3600 * | ||
| Gaisa plūsma | m3/h (l/min) 216 (3600) | ||
| Pazemināts spiediens | Pa (mbar) 21000 (210) | ||
| Trokšņu spiediena līmenis 1 m atstatumā, ISO 3744, ISO 3744, EN 60704-2-1 | dB(A) 72 ±2 | ||
| Darba trokšņu līmenis | dB(A) 64 ±2 | ||
| Pieslēguma vada garums | m 5 7,5 | ||
| Pieslēguma vada tips | H05VV-F 3G-1,5 | H05RR-F 3G-1,5 | |
| Aizsardzības klase | I | ||
| Aizsardzības veids | IP24 | ||
| Dzirksteļošanas novēršanas pakāpe | EN 55014-1 | ||
| Putekļu klase | L | ||
| Netīrumu tvertnes ietilpība | I | 20 | 25 |
| Platums | mm | 377 | 377 |
| Dzilums | mm | 387 | 397 |
| Augstums | mm | 506 | 533 |
| Svars ieskaitot. piederumi (neto, visbiežāk piemērošana) | kg | 7,4 | 8,4 |
* Softstart
