Typ zařízení	Vysavač pro suché a mokré vysávání
Značka a model	Flex VC 21 L MC
Jmenovité napětí	220-240 V
Síťová frekvence	50 / 60 Hz
Příkon (P_IEC)	1000 W
Připojený výkon pro integrovanou zásuvku	100-2000 W
Celkový připojený výkon	3000 W
Objem nádoby	20 L
Rozměry (D x Š x V)	377 x 387 x 506 mm
Hmotnost (s příslušenstvím)	7,4 kg
Třída ochrany	I
Stupeň krytí	IP24
Hladina hluku (ve vzdálenosti 1 m)	72 dB(A) ±2
Délka přívodního kabelu	5 m
Typ kabelu	H05VV-F 3G-1,5
Hlavní funkce	Vysávání suchého a mokrého prachu, foukání, čištění filtru, automatické zapnutí/vypnutí
Třída prachu	L (limitní hodnota expozice > 1 mg/m³)
Zakázané materiály	Hořící materiály, hořlavé kapaliny, výbušný prach
Údržba a čištění	Pravidelné čištění a výměna filtru, použití originálních dílů FLEX
Dostupné náhradní díly	Filtrační vložka FE VC/E 21-26 PET (385.085), filtrační sáček FS-F VC/E 21-26 L (385.093), vypouštěcí sáček ES-PP VC/E 21-26 (385.107)
Podmínky použití	Vnitřní, průmyslové použití (hotely, školy, nemocnice, továrny atd.)
Bezpečnost	Povinné přečtení návodu, výměna kabelu odborníkem, nedoporučuje se dětem

Často kladené otázky - VC 21 L MC Flex

Jak používat funkci foukání ?

Pro použití funkce foukání připojte čistou hadici k výstupu vzduchu. Nesměrujte vzduch nekontrolovaně a nepoužívejte ji v uzavřených prostorách. Pozor: zvednutý prach může být zdraví nebezpečný.

Jak vyčistit filtr při poklesu výkonu ?

Zapněte vysavač, uzavřete otvor hubice dlaní, poté alespoň třikrát stiskněte tlačítko čištění filtru na 2 sekundy. Pokud výkon zůstane i poté nízký, vyměňte filtr.

Mohu tímto vysavačem vysávat kapaliny ?

Ano, je určen pro vysávání kapalin. Před vysáváním kapaliny vyjměte filtrační sáček a zkontrolujte funkci plováku. Pokud se tvoří pěna nebo vytéká kapalina, okamžitě zastavte a vyprázdněte nádobu.

Co dělat, když je napájecí kabel poškozen ?

Pokud je kabel poškozen, musí být vyměněn servisem FLEX nebo kvalifikovaným elektrikářem, aby se předešlo riziku. Používejte pouze kabel typu uvedeného v návodu.

Jaké druhy prachu mohu vysávat ?

Vysavač je vhodný pro suchý a mokrý prach, včetně prachu třídy L (limitní hodnota expozice vyšší než 1 mg/m³). Nevysávejte hořící materiály, hořlavé kapaliny ani výbušný prach.

Jak připojit elektrické nářadí k integrované zásuvce ?

Před připojením nářadí vypněte vysavač i nářadí. Poté připojte nářadí do integrované zásuvky. Vysavač se automaticky zapne při použití nářadí (model VCE 26 L MC) nebo pomocí funkce automatického zapnutí/vypnutí.

Jakou má vysavač třídu ochrany ?

Vysavač má třídu ochrany I a stupeň krytí IP24. Musí být připojen k zásuvce s uzemněním.

Jak udržovat vysavač ?

Před jakoukoli údržbou odpojte síťovou zástrčku. Pravidelně čistěte filtr a nádobu. Používejte pouze originální náhradní díly FLEX. Doporučuje se každoroční kontrola těsnosti a filtru odborníkem.

Kde mohu najít náhradní díly ?

Dostupné náhradní díly jsou: filtrační vložka FE VC/E 21-26 PET (ref. 385.085), filtrační sáček FS-F VC/E 21-26 L (ref. 385.093) a vypouštěcí sáček ES-PP VC/E 21-26 (ref. 385.107). Objednejte je u svého prodejce FLEX.

Je vhodný pro intenzivní profesionální použití ?

Ano, tento vysavač je určen pro průmyslové použití v hotelech, školách, nemocnicích, továrnách, obchodech, kancelářích a půjčovnách. Díky výkonu 1000 W a objemu nádoby 20 L je vhodný pro pravidelné používání.

NÁVOD K OBSLUZE VC 21 L MC Flex

Původní návod k používání

A Dôležité bezpečnostné upozornenia

Predtým, než tento spotrebič spustíte do prevádzky si nutne prečítajte tento prevádzkový návod a odložte ho tak, aby ste ho mali vždy poruke.

B Pred spustením spotrebiča do prevádzky

Ak sa zníži výkonnost' vysávania:

G + H Údržba, čistenie a opravné práce na spotrebiči

Výrobok Vysávač suchých a tekutých látok

Typ VC 21 L MC / VCE 26 L MC

Uplatňované harmonizované normy

EN 60335-2-69, EN 55014-1:2006, EN 55014-2:2001, EN 61000-3-2:2006, EN 61000-3-3:2008, EN 62233:2008

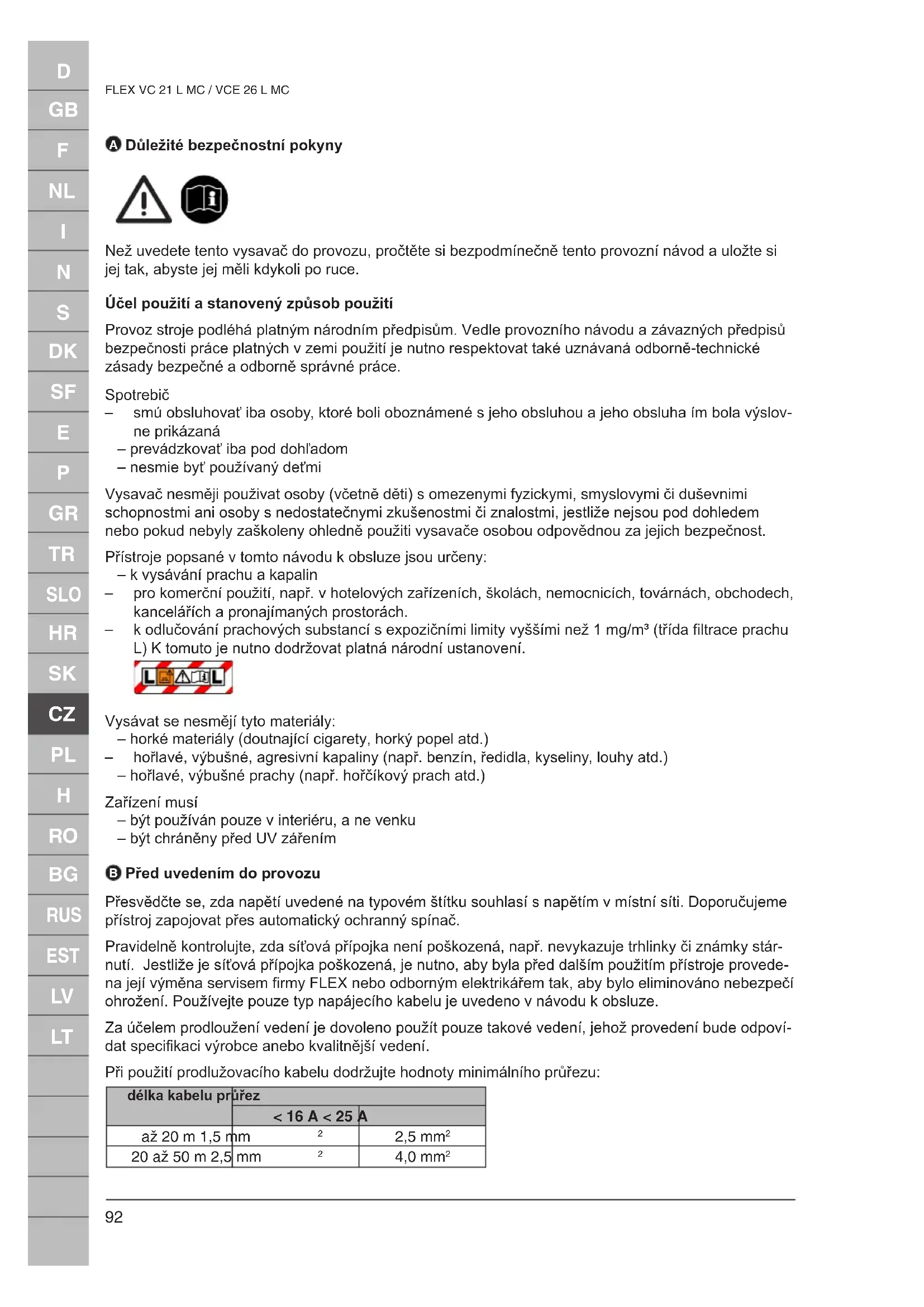

A Důležité bezpečnostní pokyny

Než uvedete tento vysavač do provozu, pročtěte si bezpodmínečně tento provozní návod a uložte si jej tak, abyste jej měli kdykoli po ruce.

Účel použití a stanovený způsob použití

Provoz stroje podléhá platným národním předpisům. Vedle provozního návodu a závazných předpisů bezpečnosti práce platných v zemi použití je nutno respektovat také uznávaná odborně-technické zásady bezpečné a odborně správné práce.

Spotrebič

Vysavač nesměji použivat osoby (včetně děti) s omezenymi fyzickymi, smyslovymi či duševnimi schopnostmi ani osoby s nedostatečnymi zkušenostmi či znalostmi, jestliže nejsou pod dohledem nebo pokud nebyly zaškoleny ohledně použiti vysavače osobou odpovědnou za jejich bezpečnost.

Přístroje popsané v tomto návodu k obsluze jsou určeny:

– k vysávání prachu a kapalin

– pro komerční použití, např. v hotelových zařízeních, školách, nemocnicích, továrnách, obchodech, kancelářích a pronajímaných prostorách.
- k odlučování prachových substancí s expozičními limity vyššími než 1 mg/m³ (třída filtrace prachu L) K tomuto je nutno dodržovat platná národní ustanovení.

Vysávat se nesmějí tyto materiály:

– horké materiály (doutnající cigarety, horký popel atd.)

– hořlavé, výbušné, agresivní kapaliny (např. benzín, ředidla, kyseliny, louhy atd.)
– hořlavé, výbušné prachy (např. hořčíkový prach atd.)

Zařízení musí

– být používán pouze v interiéru, a ne venku
– být chráněny před UV zářením

B Před uvedením do provozu

Přesvědčte se, zda napětí uvedené na typovém štítku souhlasí s napětím v místní síti. Doporučujeme přístroj zapojovat přes automatický ochranný spínač.

Pravidelně kontrolujte, zda síťová přípojka není poškozená, např. nevykazuje trhlinky či známky stárnutí. Jestliže je síťová přípojka poškozená, je nutno, aby byla před dalším použitím přístroje provedena její výměna servisem firmy FLEX nebo odborným elektrikářem tak, aby bylo eliminováno nebezpečí ohrožení. Používejte pouze typ napájecího kabelu je uvedeno v návodu k obsluze.

Za účelem prodloužení vedení je dovoleno použít pouze takové vedení, jehož provedení bude odpovídat specifikaci výrobce anebo kvalitnější vedení.

Při použití prodlužovacího kabelu dodržujte hodnoty minimálního průřezu:

délka kabelu průřez
	< 16 A < 25 A
až 20 m 1,5 mm	^2	2,5 mm ^2
20 až 50 m 2,5 mm	^2	4,0 mm ^2

Používejte přístroj pouze v případě, že je v nepoškozeném stavu. Nikdy nevysávejte s poškozeným filtračním článkem.

Jestliže se odpadní vzduch z přístroje vrací zpět do místnosti, je nutno, aby byla při vysávání prachu v takové místnosti zajištěna dostatečná výměna vzduchu (k tomuto je nutno dodržovat platná národní ustanovení).

Personál, který bude provádět obsluhu přístroje, je nutno před zahájením práce informovat o:

– manipulaci s přístrojem
– o nebezpečích spojených s vysávaným materiálem
– bezpečném způsobu odstranění a likvidace vysátého materiálu

B Obsluha

VC 21 L MC

	Poloha spínače Funkce
	IZapnutie
	0Vypnutie
		Auto-On/Off

VCE 26 L MC (s Softstart)

	Poloha spínače Funkce
	IZapnutie, Plynule regulovat' sací výkon
	0Vypnutie
		Auto-On/Off, Plynule regulovat' sací výkon

Zásuvka na přístroji se smí používat pouze pro účely uvedené v tomto provozním návodu.

© Vysávání kapalin

Před kapaliny jsou sebrány, vždy vyjměte filtrační sáček. Zkontrolujte, zda funguje správně plavat. Začne-li se tvořit pěna nebo z vysavače vycházet kapalina, ihned přerušte práci a vyprázdněte zásobník nečistot.

D Očištění filtračního článku

Pokud dojde k poklesu sacího výkonu:

1. Zapnutí vysavače
2. Otvor hubice nebo sací hadice uzavřete dlaní ruky.
3. Stiskněte prachový filtr působící knoflík nejméně třikrát po dobu 2 sekund. Takto generovaným proudem vzduchu dojde k očištění lamel filtračního článku od ulpěného prachu.
4. Sací výkon je příliš nízká po čištění filtru: filtr vyměnit.

E Dmychadlo funkce

Vakuum má funkci ventilátoru sfouknout nepřístupných oblastech nebo pro sušení povrchů z mokrých předmětů.

Nekontrolovaně Nemiřte vzduchu do místností. Použijete-li funkci ventilátoru, vždy používejte čisté hadice. Míchá up prach může být nebezpečné pro zdraví. Funkci ventilátor nepoužívejte v uzavřených místnostech.

F Připojení elektrického spotřebiče

Zásuvka na přístroji se smí používat pouze pro účely uvedené v tomto provozním návodu.

Před zapojením dalšího přístroje do přístrojové zásuvky:

1. Vypnout vysavač.
2. Vypnout připojovaný přístroj

POZOR! Je nutno dodržovat provozní návody přístrojů zapojených do přístrojové zásuvky a zde obsažené bezpečnostní pokyny.

Když nástroj je vypnutý, VCE 26 L MC pokračuje cca 5 sekund.

G + H Údržba, čištění a opravy

Provádějte pouze takové údržbářské práce, které jsou popsané v tomto provozním návodu. Před zahájením čištění a údržby přístroje je zásadně nutno vytáhnout síťovou zástrčku ze zásuvky. Nikdy neostříkávejte horní díl vysavače vodou: nebezpečí úrazu, nebezpečí zkratu.

Použitím jiných než originálních náhradních dílu a příslušenství může dojít ke snížení bezpečnosti přístroje. Používejte pouze náhradní díly a příslušenství od firmy FLEX.

Při údržbě a čištění je s přístrojem nutno zacházet tak, aby personál provádějící údržby ani další osoby nebyl vystaven žádnému nebezpečí.

V prostoru provádění údržby:

– používejte nucené odvzdušňování přes filtr

– noste ochranný oděv

- při čištění prostoru provádění údržby postupujte tak, aby se do okolí nedostaly žádné nebezpečné látky

Při provádění prací v rámci údržby a čištění je nutno všechny znečištěné díly, které se nepodařilo uspokojivě očistit

– zabalit do nepropustných vaků

– zlikvidovat v souladu s platnými předpisy pro likvidaci

Minimálně jednou ročně je nutno provést zkoušku týkající se produkce prachu, bud' servisem firmy FLEX nebo příslušně kvalifikovanou jinou osobou, která obsahuje např. kontrolu poškození filtru, vzduchotěsnosti přístroje a funkce kontrolních mechanismů.

Likvidace filtračních prvků, filtrační sáčky a tašky pro likvidaci

Zlikvidujte filtračních prvků, filtrační sáčky a tašky pro likvidaci v souladu s národními předpisy.

Peprava

Před přepravou je nutno uzavřít všechny blokovací a uzavírací prvky zásobníku na nečistoty. Pokud je v zásobníku na nečistoty obsažena kapalina, spotřebič nenaklánějte. Spotřebič nezvedejte s pomocí jeřábového háku.

Skladování

Přístroj skladujte v suchu a chraňte před mrazem.

Odevzdání spotřebiče k recyklaci

Podle ustanovení směrnice 2002/96/EC o odpadech z elektrických a elektronických zařízení se použité elektrické spotřebiče musí sbírat odděleně a předat k ekologické recyklaci. S případnými dotazy se, prosím, obraťte na své obecní zastupitelství nebo na nejbližšího prodejce.

Záruka

Pro záruku a ručení platí naše všeobecné obchodní podmínky. Změny v důsledku technické inovace vyhrazeny.

Náhradní díly a příslušenství

Označení Objednací č.
Filtrační článek FE VC/E 21-26 - PET LM	385 085
Vatované vaky s filtrem FS-F VC/E 21-26 L - FLEECE (5 kusů)	385.093
Odpadní sáčky ES-PP VC/E 21-26 (5 kusů)	385.107

Rozložený názory a seznamy náhradních dílů jsou k dispozici na naší homepage: www.flex-tools.com

Prohlášení o shodě s předpisy ES

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic ES. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek Vysavač pro suché i mokré vysávání

Typ VC 21 L MC / VCE 26 L MC

Příslušné směrnice ES

2006/42/EG, 2004/108/EG, 2011/65/EU

Použité harmonizační normy

EN 60335-2-69, EN 55014-1:2006, EN 55014-2:2001, EN 61000-3-2:2006, EN 61000-3-3:2008, EN 62233:2008

Aplikované národní normy a technické specifikace:

Osoba zplnomocněná sestavením dokumentace:

		VC 21 L MC VCE 26	L MC
Sítové napětí	V 220-240
Sítový kmitočet	Hz 50 / 60
Sítová pojistka	A 16
Příkon P_IEC	Watt 1000
Přípojná hodnota pro zásuvku přístroje	Watt 100-2000	100-2600 *
Příkon P_	Watt 3000 3600	*
Objemový proud vzduchu	m3/h (l/min) 216	(3600)
Podtlak	Pa (mbar) 210	00 (210)
Hladina akustického tlaku na měrnou plochu ve vzdálenosti 1 m, ISO 3744, EN 60704-2-1	dB(A) 72 ±2
Provozní hluk	dB(A) 64 ±2
Sítové připojovací vedení: Délka	m 5 7,5
Sítové připojovací vedení: Typ		H05VV-F 3G-1,5	H05RR-F 3G-1,5
Třída ochrany		I
Druh ochrany		IP24
Stupeň odrušení radiových vln		EN 55014-1
Třída filtrace prachu		L
Objem zásobníku	I	20	25
Šířka	mm	377	377
Hloubka	mm	387	397
Výška	mm	506	533
Hmotnost vč. příslušenství (net, nejběžnější aplikace)	kg	7,4	8,4

* Softstart
