BEDIENUNGSANLEITUNG VCE 26 H MC Flex

21	21
32	32

1. Griff
2. Zubehörfach
3. Verschluss
4. Lenkrollen
5. Behälter
6. Einlassstutzen
7. Schalter
8. Werkzeugkasten*)
9. Zubehörstecker*)
10. Filterreinigungstaste (Manual Clean)
11. Einlasskappe*)

Illustrierte Kurzanleitung

Die illustrierte Kurzanleitung soll Sie bei Inbetriebnahme, Benutzung und Lagerung des Geräts unterstützen. Die Anleitung ist in vier Abschnitte gegliedert, die durch die folgenden Symbole gekennzeichnet sind:

A

Vorbereitung

LESEN SIE BITTE VOR DER BENUTZUNG DIE BETRIEBSANLEITUNG!

1A - Zubehör auspacken
2A - Filterbeutel einsetzen
3A - Schlauch anschließen und Betrieb

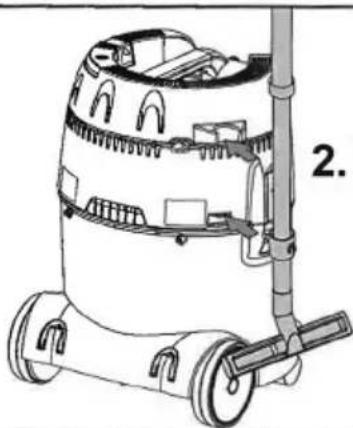

4A - Rohr befestigen
5A - Zubehör einsetzen

B

Bedienung und Betrieb

1B - Durchflussmenge und Filterwarnung
2B - Manual Clean Filterreinigungssystem

C

Elektrogeräte anschließen

1C - Anschluss für Zusatzgeräte

D

Wartung:

1D - Filterbeutel austauschen
2D - Filter für Staubklasse M & H austauschen

1 Sicherheitshinweise

Dieses Dokument enthält die Kurzanleitung sowie wichtige Sicherheitsinformationen zum Gerät. Sie müssen diese Bedienungsanleitung sorgfältig lesen, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Heben Sie diese Anleitung für die spätere Verwendung auf.

Weitere Informationen

Weitere Informationen zum Gerät finden Sie auf unserer Internetseite www.flex-tools.com. Bei Fragen wenden Sie sich bitte an den FLEX-Service in Ihrem Land. Siehe Rückseite dieses Dokuments.

1.1 Kennzeichnung von Hinweisen

GEFAHR

Eine Gefahr, die zu schweren Schäden und Verletzungen, sogar tödlichen, führen kann.

WARNUNG!

Eine Gefahr, die zu schweren Verletzungen, sogar tödlichen, führen kann.

VORSICHT

Eine Gefahr, die zu leichteren Verletzungen und Schäden führen kann.

1.2 Benutzungsregeln

Das Gerät darf

• nur von Personen eingesetzt werden, die in der korrekten Anwendung unterwiesen und explizit mit der Bedienung beauftragt wurden
• nur unter Aufsicht betrieben werden
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit körperlichen oder geistigen Einschränkungen oder ohne ausreichende Erfahrungen und Kenntnisse benutzt werden.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Keine unsicheren Arbeitsmethoden einsetzen.
• Verwenden Sie das Gerät niemals ohne Filter.
• In den folgenden Situationen das Gerät ausschalten und den Netzstecker ziehen:
  • Vor Reinigung und Wartung
  • Vor dem Auswechseln von Teilen
  • Vor Änderungen am Gerät
• Falls sich Schaum entwickelt oder Flüssigkeit austritt

Neben dieser Anleitung und den Bestimmungen zur Unfallverhütung in Ihrem Land sind auch die Bestimmungen zur Sicherheit und verantwortungsvollen Nutzung zu beachten.

Das Bedienpersonal des Gerätes ist vor der Arbeit zu informieren ü ber:

• die Handhabung des Geräts
- vom aufzusaugenden Material ausgehende Gefahren
- die sichere Beseitigung des aufgesaugten Materials

1.3 Zweck und bestimmungsgemäße Verwendung

Dieser mobile Staubsauger wurde konstruiert, entwickelt und sorgfältig getestet, damit er effizient und sicher arbeitet, wenn er korrekt gewartet und gemäß den folgenden Anweisungen benutzt wird.

Dieses Gerät ist ausschließlich für die kommerzielle Nutzung, beispielsweise in Hotels, Schulen, Krankenhäusern, Fabriken, Geschäften, Büros oder im Verleihgeschäft geeignet.

Dieses Gerät ist auch für den industriellen Einsatz wie in Fabriken, auf Baustellen und in Werkstätten geeignet. Unfälle durch missbräuchliche Benutzung können nur durch die Benutzer des Geräts verhindert werden.

ALLE SICHERHEITSHINWEISE LESEN UND BE- ACHTEN.

Jegliche andere Verwendung gilt als unsachgemäße Verwendung. Der Hersteller übernimmt keinerlei Haftung für Schäden aus einer solchen Nutzung. Das Risiko für solche Nutzung obliegt allein dem Benutzer. Die zweckmäßige Verwendung beinhaltet den korrekten Betrieb sowie regelmäßige Wartung und Reparatur gemäß Anleitung des Herstellers.

Der Luftstrom im Sicherheitsdrucksystem muss genau kontrolliert werden, um eine minimale Luftgeschwindigkeit von V_min = 20 m/s im Saugschlauch zu erreichen.

Für VCE 26 H MC-gilt Folgendes:

Das Gerät eignet sich zum Aufnehmen von trockenem, nicht entflammbarem Staub, nicht entflammbare Flüssigkeiten, gefährliche Stäube mit MAK-Werten ^1) , krebserregende Stäube und Stäube, die mit Krankheitserregern behaftet sind.

Staubklasse H (IEC 60335-2-69). Zu dieser Staubklasse gehören Stäube mit MAK-Werten ^1) , sämtliche krebserregende Stäube und Stäube, die mit Krankheitserregern behaftet sind Sauger dieser Staubklasse werden als Gesamtgerät geprüft. Der maximale Durchlassgrad beträgt 0,005 %. Die Entsorgung muss staubfrei erfolgen.

Der Sicherheitsaufkleber auf der Maschine enthält folgende Warnhinweise:

Dieses Gerät enthält die Gesundheit gefährdenden Staub. Entleerung und Wartungsarbeiten, einschließlich Entfernen des Staubsammlers, dürfen nur durch Befugte durchgefü hrt werden, die dabei geeignete Schutzbekleidung tragen. Der Betrieb darf nur erfolgen, wenn zuvor die komplette Filteranlage eingebaut und geprüft wurde.

Beim Einsatz von Entstaubern muss auf eine ausreichende Luftaustauschrate geachtet werden, wenn die Abluft des Saugers in den Raum geblasen wird. Bitte beachten Sie vor Inbetriebnahme die in Ihrem Land gü ltigen Vorschriften.

Für VCE 22 M MC/VCE 22 M MC V gilt Folgendes: Trockenen, nicht brennbaren Stäuben, nicht brennbaren Flü ssigkeiten, Holzstäuben und gesundheitsgefährlichen Stäuben mit MAK-Werten ^1) >0,1 mg/m ^3

Staubklasse M (IEC 60335-2-69). Zu dieser Staubklasse gehören Stäube mit MAK-Werten ^1) ,

≥ 0,1 mg/m³ sowie Holzstaub. Sauger dieser Staubklasse werden als Gesamtgerät geprüft Der maximale Durchlassgrad beträgt 0,1 %, die Entsorgung muss staubarm erfolgen.

Beim Einsatz von Entstaubern muss auf eine ausreichende Luftaustauschrate M geachtet werden, wenn die Abluft des Saugers in den Raum geblasen wird. Bitte beachten Sie vor Inbetriebnahme die in Ihrem Land gü ltigen Vorschriften.

1.4 Elektrischer Anschluss

• Wir empfehlen den Anschluss des Staubsaugers über einen Fehlerstrom-Schutzschalter.
• Die elektrischen Teile (Steckdosen, Stecker und Verbindungen und Verlängerungskabel) so anordnen, dass die Schutzklasse eingehalten wird.
• Anschlüsse und Verbindungen von Stromkabeln und Verlängerungskabeln müssen wasserdicht sein.

1.5 Verlängerungskabel

1. Nur Verlängerungskabel mit den vom Hersteller angegebenen oder höheren Spezifikationen verwenden.
2. Bei Verwendung von Verlängerungskabeln den Mindestdurchmesser beachten:

Kabellänge Kabelquerschnitt
	< 16 A < 25 A
bis zu 20 m 1,5 mm	^2	2,5 mm^2
20 bis 50 m 2,5 mm	^2	4,0 mm^2

1.6 Garantie

Für die Garantie gelten unsere allgemeinen Geschäftsbedingungen.

Der Hersteller haftet nicht für Schäden, die durch nicht genehmigte Modifizierungen am Gerät, den Einsatz von falschen Bürsten oder den Einsatz des Geräts außerhalb des dafür vorgesehenen Verwendungszwecks entstehen.

1.7 Wichtige Warnhinweise

WARNUNG

- Um die Gefahr von Feuer, Stromschlag oder Verletzungen zu verringern, lesen und befolgen Sie bitte vor dem Gebrauch alle Sicherheitshinweise und -kennzeichen. Dieses Gerät ist so konstruiert, dass es sicher ist, wenn es für die angegebenen Reinigungsfunktionen verwendet wird. Bei Beschädigung von elektri-

schen oder mechanischen Teilen muss das Gerät bzw. das Zubehör von einer qualifizierten Servicewerkstatt oder dem Hersteller repariert werden, bevor das Gerät wieder benutzt wird, damit weitere Schäden am Gerät und Verletzungen der Benutzer vermieden werden.

• Das Gerät nicht verlassen, während es ans Stromnetz angeschlossen ist. Bei Nichtgebrauch und vor Wartungsarbeiten den Netzstecker ziehen.
• Der Einsatz des Geräts im Freien sollte auf ein Minimum beschränkt werden.
• Das Gerät nicht benutzen, wenn das Zuleitungskabel oder der Netzstecker beschädigt sind. Zum Herausziehen des Steckers aus der Steckdose am Stecker ziehen, nicht am Kabel. Den Stecker oder das Gerät nicht mit nassen Händen anfassen. Vor dem Herausziehen des Netzsteckers den Sauger ausschalten.
• Das Gerät nicht am Kabel hinter sich herziehen oder am Kabel tragen. Das Kabel nicht als Griff benutzen. Darauf achten, dass das Kabel nicht eingeklemmt oder um scharfe Ecken oder Kanten gezogen wird. Mit dem Gerät nicht über das Kabel fahren. Darauf achten, dass das Kabel nicht mit heißen Oberflächen in Berührung kommt.
• Haare, lose Kleidungsstücke und Körperteile nicht in die Nähe von Öffnungen oder beweglichen Teilen des Geräts bringen. Das Gerät nicht einsetzen, falls eine der Öffnungen blockiert ist und keine Gegenstände in die Öffnungen stecken. Die Öffnungen frei halten von Staub, Fusseln, Haaren und sonstigem Material, das den Luftstrom hemmen könnte.
• Nicht in Außenbereichen bei niedrigen Temperaturen verwenden.
• Keine entzündlichen oder brennbaren Flüssigkeiten wie Benzin aufsaugen. Nicht in Bereichen verwenden, wo solche Flüssigkeiten vorhanden sein können.
• Keinesfalls rauchende oder brennende Gegenstände (wie z. B. Zigaretten, Zündhölzer, heiße Asche) aufsaugen.
• Lassen Sie bei der Reinigung auf Treppen besondere Vorsicht halten.
• Nur verwenden, wenn die Filter eingesetzt sind.
• Wenn das Gerät nicht richtig funktioniert, es heruntergefallen oder beschädigt ist, wenn es im Freien gestanden hat oder ins Wasser gefallen ist, muss es zu einer Servicewerkstatt oder einem Händler gebracht werden.

• Das Gerät bei Schaumentwicklung oder Austritt von Flüssigkeit sofort ausschalten.

• Das Gerät darf nicht als Wasserpumpe verwendet werden. Das Gerät ist dafür geeignet, ein Luft-Wasser-Gemisch aufzusaugen.

• Das Gerät an einem ordnungsgemäß geerdeten Netzanschluss anschließen. Steckdose und Verlängerungskabel müssen über einen funktionsfähigen Schutzleiter verfügen.
• Am Arbeitsplatz für ausreichende Lüftung sorgen.
• Das Gerät nicht als Tritt oder Leiter benutzen. Das Gerät könnte dabei umkippen und beschädigt werden. Verletzungsgefahr.
  • Die Steckdose am Gerät nur für die dafür in der Anleitung angegebenen Zwecke verwenden.

2 Gefahrenhinweise

2.1 Elektrische Teile

GEFAHR

Das Oberteil des Geräts enthält Teile, die unter Strom stehen.

Kontakt mit Teilen, die unter Strom stehen, kann zu schweren oder sogar tödlichen Verletzungen führen.

Niemals Wasser auf den oberen Teil des Geräts sprühen.

GEFAHR

Stromschlag durch defektes Stromkabel. Das Berühren eines defekten Stromkabels kann zu schweren oder sogar tödlichen Verletzungen führen.

• Das Stromkabel nicht beschädigen (nicht belasten, ziehen oder knicken).
• Regelmäßig prüfen, ob das Stromkabel beschädigt ist oder Zeichen von Alterung aufweist.
• Wenn das elektrische Kabel beschädigt ist, muss es von einem autorisierten FLEX Händler oder einer anderen qualifizierten Person ersetzt werden, um Gefahren vorzubeugen.
• Keinesfalls das Stromkabel um die Finger oder andere Körperteile wickeln.

2.2 Gefährlicher Staub

WARNUNG

Gefahrstoffe.

Das Aufsaugen von Gefahrstoffen kann zu schweren oder sogar tödlichen Verletzungen führen.

Die folgenden Stoffe dürfen mit diesem Gerät nicht aufgenommen werden:

• heiße Materialien (brennende Zigaretten, glühende Asche usw.)
• entflammbare, explosive oder aggressive Flüssigkeiten (z. B. Benzin, Lösungsmittel, Säuren, Basen usw.)
• entflammbarer, explosiver Staub (z. B. Magnesium- oder Aluminiumstaub usw.)

VORSICHT

Wenn solche Stoffe aufgesaugt werden, kann dies eine Umweltgefährdung bedeuten.

- Sauggut vorschriftsgemäß entsorgen.

Bei Asbestsanierung zusätzlich Einwegkleidung tragen. Eine P2-Atemschutzmaske tragen. Bevor das Gerät aus einem mit schädlichen Stoffen kontami-nierten Bereich entfernt wird:

- Das Äußere des Geräts reinigen, sauberwischen oder das Gerät in eine gut abgedichtete Verpackung einpacken und die Verbreitung des schädlichen Staubs vermeiden.

Während der Wartung und bei Reparaturen müssen alle kontaminierten Teile, die nicht ausreichend gereinigt werden konnten:

• Verpackt in gut verschlossenen Beuteln
- Entsprechend den geltenden Vorschriften für solche Stoffe entsorgt werden

2.3 Ersatzteile und Zubehör

VORSICHT

Ersatzteile und Zubehör.

Die Verwendung von nicht originalen Ersatzteilen und Zubehör kann die Sicherheit des Geräts beeinträchtigen.

Nur Original-Ersatzteile und Zubehör von FLEX verwenden. Ersatzteile, die für die Arbeitssicherheit des Bedieners oder die Funktion des Geräts von Bedeutung sind, sind im Folgenden angegeben:

Beschreibung Bestell-Nr.
Filterelement FE VC/E 21-26 - PET LM 385.085
Filterelement FE VC/E 26 H HEPA 14 530.658
Flies-Filtersack FS-F VC/E 21-26 L (VE 5) 502	235
Entsorgungssack ES PP VC/E 21-26 L (VE 5)	385.107
Saugschlauch ∅ 27 445.045
Saugschlauch ∅ 32 406.708

3 Bedienung und Betrieb

VORSICHT

Beschädigung durch falsche Netzspannung. Wenn das Gerät an eine falsche Netzspannung angeschlossen wird, kann es beschädigt werden.

- Achten Sie darauf, dass die auf dem Typenschild angegebene Spannung mit der Spannung Ihres Stromnetzes übereinstimmt.

3.1 Einschalten und Bedienen des Geräts

Sicherstellen, dass der Schalter auf Aus steht (in Stellung 0). Überprüfen, dass geeignete Filter in das Gerät einsetzt wurden. Dann den Saugschlauch am Saugeinlass anschließen, indem der Schlauch hineingedrückt wird, bis er fest am Einlass sitzt. Dann die beiden Rohre mit dem Schlauchgriff verbinden. Die Rohre drehen, mit sicherzustellen, dass sie fest verbunden sind. Am Rohr eine geeignete Düse anbringen. Wählen Sie die Düse entsprechend dem Material, das aufgesaugt werden soll. Wenn das Gerät zum Aufsaugen von Staub in Verbindung mit stauberzeugenden Geräten verwendet wird, ist das Ende des Saugschlauchs mit einem geeigneten Adapter anzuschließen. Den Stecker in eine geeignete Steckdose stecken. Stellen Sie den Schalter auf Stellung I, um den Motor zu starten.

VORSICHT

Saugschlauch ∅ 32

Schlauch ∅ 32, nach rechts drehen

Auf I drehen: Gerät einschalten

drehen: für AUTOMATIK Ein/

Schlauch ∅ 27, nach links drehen Gerät einschalten

Auf drehen: für AUTOMATIK Ein/Aus

Auf 0 drehen: Gerät ausschalten.

2.4

Explosionsgefährdete oder entflammbare Umgebungen

VORSICHT

Dieses Gerät ist nicht geeignet für die Verwendung in explosionsgefährdeten oder entflammbaren Umgebungen oder in solchen Umgebungen, in denen durch flüchtige Flüssigkeiten oder entflammbare Gase oder Dämpfe solche Gefahren entstehen können.

Der Schlauchdurchmesser muss mit der Einstellung für den Schlauchdurchmesser übereinstimmen.

27	27
32	32

3.2 Ein-/Ausschaltautomatik für Elektrowerkzeuge ^4

VORSICHT

Zubehörstecker *)

Der Zubehörstecker ist für elektrisch betriebene Zusatzgeräte bestimmt, Näheres siehe unter Technischen Daten.

- Bevor ein Zubehörgerät angeschlossen wird, müssen der Staubsauger und das Zubehörgerät ausgeschaltet werden.

• Die Bedienungsanleitung und Sicherheits-hinweise des Zubehörgeräts lesen und beachten.

Das Gerät verfügt über eine eingebaute, geerdete Steckdose. Dort kann ein externes Zusatzgerät angeschlossen werden. Wenn der Schalter in Stellung ist, steht die Steckdose ständig unter Strom, d. h. das Gerät kann als Verlängerungskabel verwendet werden ^4/0

In Stellung kann der Sauger über das angeschlossene Elektrowerkzeug ein- und ausgeschaltet werden. Staub kann dann direkt dort abgesaugt werden, wo er entsteht. Es dürfen nur zugelassene Geräte, die Staub erzeugen, angeschlossen werden.

Maschinen mit FLEX Bluetooth-Fernbedienungen hen auch mit der Fernbedienung ein- und ausge- altet werden. Bitte lesen Sie die Bedienungsan- ng, die mit der Fernbedienung mitgeliefert wird.

Die maximal zulässige Leistungsaufnahme des angeschlossenen Geräts ist im Abschnitt „Technische Daten“ angegeben.

Bevor der Schalter in die Stellung gebracht wird, ist sicherzustellen, dass das an den Zubehörstecker angeschlossene Gerät ausgeschaltet ist.

3.3 Manual Clean

Das Gerät verfügt über ein halbautomatisches System zu Filterreinigung, Manual Clean. Dieses Filterreinigungssystem muss spätestens dann aktiviert werden, wenn die Saugleistung nachlässt. Regelmäßige Benutzung der Filterreinigung erhält die Saugleistung und verlängert die Lebensdauer des Filters. Anleitung siehe Kurzanleitung.

3.4 Volumenstrom-Überwachung

VORSICHT

Prüfen Sie, ob der Filter vorhanden und korrekt montiert ist.

Das Gerät verfügt über ein System zur Überwachung der Geschwindigkeit des Luftstroms und des Zustands des Filters der Staubklasse H ^* ). Vor dem Aufsaugen von Staub mit Grenzwerten für die maximale Arbeitsplatzkonzentration ist die Volumenstrom-Überwachung zu prüfen.

Wenn der Motor läuft, den Saugschlauch geschlossen halten, um den Luftstrom zu verringern. Nach einigen Sekunden ertönt ein akustisches Warnsignal.

Die Einstellung des Schlauchdurchmessers dem tatsächlichen Schlauchdurchmesser anpassen.

Wenn das akustische Signal zu hören ist, liegt die Luftgeschwindigkeit unter 20 m/s.

- Kontrollieren, ob Behälter oder Filterbeutel voll sind.

- Kontrollieren, ob der Luftstrom in Saugschlauch, Düse oder Filter verringert ist.

• Die Filter überprüfen.

3.5 Antistatischer Anschlußs

VORSICHT

Das Gerät verfügt über ein Antistatiksystem, um statische Elektrizität, die sich bei der Staubaufnahme entwickelt, zu entladen.

Das Antistatiksystem stellt eine Erdungsverbindung zum Einlassfitting des Behälters her. Für eine einwandfreie Funktion wird die Verwendung eines elektrisch leitfähigen oder antistatischen Saugschlauchs empfohlen.

3.6 Nasssaugen

VORSICHT

Das Gerät verfügt über ein Schwimmersystem, das den Luftstrom durch das Gerät abschaltet, wenn der maximale Flüssigkeitsstand erreicht ist. Wenn dies der Fall ist, hören Sie eine deutliche Änderung des Motorgeräusches. Schalten Sie dann das Gerät aus. Ziehen Sie danach den Stecker aus der Steckdose. Flüssigkeiten nur dann aufnehmen, wenn der Schwimmer eingesetzt ist.

- Bei Schaumbildung sofort die Arbeit einstellen und den Tank entleeren.

- Das Schwimmersystem regelmäßig reinigen und auf Schäden überprüfen.

Vor dem Entleeren des Behälters den Stecker aus der Steckdose ziehen. Den Schlauch vom Einlass abziehen. Den Verschluss an der Vorderseite des Motoroberteils öffnen, dazu den unteren Teil herausziehen. Das Motoroberteil vom Behälter abnehmen. Behälter immer entleeren und reinigen.

Den Behälter entleeren, indem er nach hinten oder zur Seite gekippt wird. Die Flüssigkeit in einen Bodenabfluss o. ä. schütten.

Das Motoroberteil wieder auf den Behälter setzen.

Motoroberteil mit dem Verschluss befestigen.

Es wird empfohlen, für das Nasssaugen einen PET-Filter der Klasse M oder ein Filtersieb zu verwenden.

3.7 Trockene Stoffe saugen

VORSICHT

Aufsaugen umweltgefährdender Stoffe. Wenn solche Stoffe aufgesaugt werden, kann dies eine Umweltgefährdung bedeuten.

- Sauggut vorschriftsgemäß entsorgen.

VORSICHT\*)

Geräte der Staubklasse M/H verfügen über einen Staubfilter der Staubklasse M/H, der sich auf der Unterseite des Motoroberteils unter einer Schutzabdeckung befindet.

3.8 Entleeren nach dem Trockensaugen

Vor dem Entleeren nach dem Trockensaugen den Stecker aus der Steckdose ziehen. Filter und Staubbeutel regelmäßig kontrollieren. Den Verschluss an der Vorderseite des Motoroberteils öffnen, dazu den unteren Teil herausziehen. Das Motoroberteil vom Behälter abnehmen.

Reinigung der Filter: PET M-Klasse: Verwenden Sie Manual Clean, rütteln sie den Filter manuell oder bürsten oder waschen Sie ihn.

PTFE H-Klasse: Verwenden Sie Manual Clean, den Filter dann sanft bürsten und ab und zu mit sauberem Wasser abspülen. Dabei darauf achten, dass die Filtermembran nicht beschädigt wird.

Staubbeutel: Kontrollieren, wie weit er gefüllt ist. Wenn er voll ist, den Beutel auswechseln. Den alten Beutel entfernen. Der neue Beutel wird eingesetzt, indem die PP-Manschette mit der Gummimembran auf den Schlaucheinlass gesetzt wird. Darauf achten, dass die Gummimembran über die Verdickung am Einlass geschoben wird.

Nach dem Entleeren: Das Motoroberteil wieder auf den Behälter setzen und mit dem Verschluss befestigen. Beim Trockensaugen müssen immer ein Patronenfilter und der Staubbeutel im Gerät sein. Die Saugleistung des Geräts hängt von der Größe und Qualität von Filter und Staubbeutel ab. Deshalb immer Originalfilter und -staubbeutel verwenden.

4 Nach Gebrauch des Geräts

4.1 Nach Gebrauch

Nach dem Aufnehmen von gefährlichem Staub die Einlassklappe schließen und die Außenflächen des Geräts reinigen.

Immer den Netzstecker ziehen, wenn das Gerät nicht benutzt wird. Das Kabel beim Gerät beginnend aufwickeln.

4.2 Transport

• Vor dem Transport des Geräts sind alle Verschlüsse zu schließen.

• Den Einlass mit der Einlassklappe verschließen.

• Das Gerät nicht kippen, wenn sich im Schmutzbehälter Flüssigkeit befindet.

• Keinen Kranhaken zum Anheben des Geräts verwenden.

4.3 Lagerung

VORSICHT

Das Gerät an einem trockenen, vor Regen und Frost geschützten Ort aufbewahren. Dieses Gerät muss im Gebäudeinneren gelagert werden. Nassfilter und das Innere des Schmutzbehälters müssen getrocknet werden, bevor die Maschine aufbewahrt wird.

4.4 Recycling des Geräts

Das ausgediente Gerät unbrauchbar machen.

1. Das Gerät vom Netz trennen.
2. Das Stromkabel.durchschneiden.
3. Elektrische Geräte nicht über den Hausmüll entsorgen.

Geräte, die mit dem durchgestrichenen Mülleimersymbol gekennzeichnet sind, weisen darauf hin, dass Elektro- und Elektronik-Altgeräte nicht zusammen mit dem ungetrennten Hausmüll entsorgt werden dürfen. Um negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, müssen die Geräte separat an den dafür vorgesehenen Sammelstellen gesammelt werden.

Benutzer von elektrischen und elektronischen Haushaltsgeräten müssen die kommunalen Sammeleinrichtungen nutzen. Bitte beachten Sie, dass handelsübliche Elektro- und Elektronikgeräte nicht über kommunale Sammelstellen entsorgt werden dürfen. Gerne informieren wir Sie über geeignete Entsorgungsmöglichkeiten.

5 Wartung

5.1 Regelmäßige Wartung und Inspektion

Die regelmäßige Wartung und Inspektion des Geräts muss von entsprechend qualifizierten Personen unter Beachtung der einschlägigen Vorschriften durchgeführt werden. Insbesondere Schutzleiter, Isolationswiderstand und der Zustand des Anschlusskabels müssen regelmäßig überprüft werden.

Bei Beschädigungen MUSS das Gerät außer Betrieb genommen und von einem autorisierten Service-techniker vollständig kontrolliert und repariert werden.

Mindestens einmal jährlich muss ein FLEX Techniker oder eine eingewiesene Person eine technische Inspektion durchführen, bei der auch Filter, Lichtdichtigkeit und Regelmechanismen zu kontrollieren sind. Bei Geräten der Staubklasse H sollte die Filtrations-effizienz der Maschine entweder mindestens einmal jährlich überprüft oder der Hauptfilter durch einen neuen ersetzt werden.

5.2 Wartung

Vor Wartungsarbeiten immer den Netzstecker ziehen. Vor Benutzung des Geräts darauf achten, dass Netzspannung und -frequenz mit den Angaben des Typenschildes übereinstimmen.

Das Gerät ist für ständigen schweren Betrieb geeignet. Abhängig von der Betriebsdauer müssen die Staubfilter ausgewechselt werden. Den Behälter sauber halten. Dazu ein trockenes Tuch und ein wenig Spraypolitur verwenden.

Während der Wartung und Reinigung des Staubsaugers darauf achten, dass keine Gefahren für das Wartungspersonal und andere Personen entstehen. Im Wartungsbereich

• Zwangsbelüftung mit Filter einsetzen
  • Schutzkleidung tragen
• Den Wartungsbereich reinigen, so dass keine gefährlichen Stoffe in die Umgebung geraten können.

VORSICHT

Bevor das Gerät aus einem mit schädlichen Stoffen kontaminierten Bereich entfernt wird: Das Äußere des Geräts reinigen, sauberwischen oder das Gerät in eine gut abgedichtete Verpackung einpacken und die Verbreitung des schädlichen Staubs vermeiden.

Während der Wartung und bei Reparaturen müssen alle kontaminierten Teile, die nicht ausreichend gereinigt werden konnten:

• In gut abgedichteten Beuteln verpackt werden
- Entsprechend den geltenden Vorschriften für solche Stoffe entsorgt werden

Für Einzelheiten zum Kundendienst wenden Sie sich bitte an Ihren Händler oder FLEX Servicemitarbeiter, der für Ihr Land zuständig ist. Siehe Rückseite dieses Dokuments.

6 Weitere Informationen

6.1 EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Sauger für Nass- und Trockeneinsatz Typ: VCE 22 M MC/VCE 22 M MC V/VCE 26 H MC

Einschlägige EG-Richtlinien: 2006/42/EC, 2014/30/EU, 2011/65/EU

Angewandte harmonisierte Normen: EN 60335-1:2012+A11:2014+A13:2017 A1:2019+A14:2019+A2:2019 EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN 61000-3-2:2019 EN 61000-3-3:2013+A1:2019 EN 63000:2018

Technische Unterlagen bei: FLEX Elektrowerkzeuge GmbH, R & D Bahnhofstraße 15, D-71711 Steinheim/Murr

i.v. P###nd Peter Lameli Technical Head Klaus Peter Weinper Head of Quality Department (QD)

30.01.2023 FLEX Elektrowerkzeuge GmbH Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Technische Daten

VCE 22 M MC/VCE 22 M MC V/VCE 26 H MC
		EU GB AU/NZ		CH USA
		22 M 26	H 22 M 26 H	22 M 26	H 22 M 26	H 22 M 26	H 22 M 26	H
Zulässige Spannung	V	220-240	220-240	110	110	220-240	220-240	220-240	220-240	220-240	220-240	120	120
Leistungsaufnahme P_IEC	W	1200	1200	1000	1000	1200	1200	1200	1200	1200	1200	1000	1000
Anschlusswert der Gerätesteck-dose	W	2400/1100**	2400/1100**	750	750	1750	1750	1100	1100	1100	1100	800	800
Netzfrequenz	Hz	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60
Sicherung	A	16/10**	16/10**	16	16	13	13	10	10	10	10	15	15
Schutzklasse (Feuchtigkeit, Staub)		IPX4
Schutzklasse (elektrisch)		I
Max. Luftdurchfluss*	I/s	62		60		62						60
	m^3/h	222		216		222						216
	CFM	131		127		131						127
Max. Unterdruck	kPa	24,5		21		24,5						21
	hPa	245		210		245						210
	in_H_2O	100		85		100						85
Schalldruckpegel L_PA (IEC 60335-2-69)	dB(A)	69 ± 2
Arbeitsgeräusch	dB(A)	61 ± 2
Vibration ISO 5349 a_h	m/s^2	≤ 2,5
Gewicht	kg	10
	lb	22
Staubklasse		M	H	M	H	M	H	M	H	M	H	M	H

* an der Turbine gemessen
Änderungen technischer Daten und Angaben vorbehalten.
**DK.

Quick reference guide

Operating elements:

1. Handle
2. Accessory positions
3. Latch
4. Castor
5. Container
6. Inlet fitting
7. Switch
8. Toolbox*)
9. Appliance socket*)
10. Filter cleaning button (Manual Clean)
11. Inlet cap*)

The pictorial quick reference guide

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

Peter Lameli

Technical Head

Klaus Peter Weinper

Head of Quality

Department (QD)

30.01.2023

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

Responsable de la documentation : FLEX Elektrowerkzeuge GmbH, R & D Bahnhofstraße 15, D-71711 Steinheim/Murr

i.v. P###nd Peter Lameli Technical Head Klaus Peter Weinper Head of Quality Department (QD)

30.01.2023

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Spécifications

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

i.v. P###nd Peter Lameli Technical Head Klaus Peter Weinper Head of Quality Department (QD)

30.01.2023

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

30.01.2023 FLEX Elektrowerkzeuge GmbH Bahnhofstraße 15, D-71711 Steinheim/Murr

Bahnhofstraße 15, D-71711 Steinheim/Murr

i.v. P###nd Peter Lameli Technical Head Klaus Peter Weinper Head of Quality Department (QD)

30.01.2023

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Especificações

Bedieningselementen:

1. Hendel
2. Accessoirepositories
3. Grendel
4. Zwenkwiel
5. Container
6. Inlaatopening
7. Schakelaar
8. Gereedschapvak*)
9. Apparaataansluiting *)
10. Filterreinigingsknop (Manual Clean)
11. Inlaatdop*)

3.4 Debietwaarschuwing

WAARSCHUWING!

30.01.2023 FLEX Elektrowerkzeuge GmbH Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Technische gegevens

VCE 22 M MC/VCE 22 M MC V/VCE 26 H MC
		EU GB AU/NZ		CH USA
		22 M 26	H 22 M 26 H	22 M 26	H 22 M 26	6 H 22 M 26	H 22 M 26	H
Mogelijke spanning	V	220-240	220-240	110	110	220-240	220-240	220-240	220-240	220-240	220-240	120	120
Vermogen P_IEC	W	1200	1200	1000	1000	1200	1200	1200	1200	1200	1200	1000	1000
Aangesloten vermogen voor ap-paraataansluiting	W	2400/1100**	2400/1100**	750	750	1750	1750	1100	1100	1100	1100	800	800
Netfrequentie	Hz	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60
Zekering	A	16/10**	16/10**	16	16	13	13	10	10	10	10	15	15
Beschermingsgraad (vocht, stof)		IPX4
Beschermingsklasse (elektrisch)		I
Max. Luchtstroom*	I/s	62		60		62						60
	m^3/h	222		216		222						216
	CFM	131		127		131						127
Max. Vacuüm	kPa	24,5		21		24,5						21
	hPa	245		210		245						210
	in_H_2O	100		85		100						85
Geluidsdrukniveau L_PA (IEC 60335-2-69)	dB(A)	69 ± 2
Arbeidsgeluidsniveau	dB(A)	61 ± 2
Vibratie ISO 5349 a_h	m/s^2	≤ 2,5
Gewicht	kg	10
	lb	22
Stofklasse		M	H	M	H	M	H	M	H	M	H	M	H

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Specifikationer

VCE 22 M MC/VCE 22 M MC V/VCE 26 H MC
		EU GB AU/NZ		CH USA
		22 M 26	H 22 M 26 H	22 M 26	H 22 M 26	H 22 M 26	H 22 M 26	H
Spænding	V	220-240	220-240	110	110	220-240	220-240	220-240	220-240	220-240	220-240	120	120
Strømforsyning P_ICE	W	1200	1200	1000	1000	1200	1200	1200	1200	1200	1200	1000	1000
Tilsluttet effekt, stikkontakt til el-værktøj	W	2400/1100**	2400/1100**	750	750	1750	1750	1100	1100	1100	1100	800	800
Netfrekvens	Hz	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60
Sikring	A	16/10**	16/10**	16	16	13	13	10	10	10	10	15	15
Beskyttelsesgrad (fugt, støv)		IPX4
Beskyttelsesklasse (elektrisk)		I
Maks. Luftstrøm*	l/s	62		60		62						60
	m^3/h	222		216		222						216
	CFM	131		127		131						127
Maks. Undertryk	kPa	24,5		21		24,5						21
	hPa	245		210		245						210
	in H_2O	100		85		100						85
Lydtryksniveau L_PA (IEC 60335-2-69)	dB(A)	69 ± 2
Støjniveau under arbejde	dB(A)	61 ± 2
Vibration ISO 5349 a_h	m/s^2	≤ 2,5
Vægt	kg	10
	lb	22
Støvklasse		M	H	M	H	M	H	M	H	M	H	M	H

Relevante EU-direktiver:

2006/42/EC, 2014/30/EU, 2011/65/EU

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

i.v. P###nd Peter Lameli Technical Head Klaus Peter Weinper Head of Quality Department (QD)

30.01.2023

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Spesifikasjoner

VCE 22 M MC/VCE 22 M MC V/VCE 26 H MC
		EU GB AU/NZ		CH USA
		22 M 26	H 22 M 26 H	22 M 26	H 22 M 26	H 22 M 26	H 22 M 26	H
Mulig spenning	V	220-240	220-240	110	110	220-240	220-240	220-240	220-240	220-240	220-240	120	120
Effekt P_IEC	W	1200	1200	1000	1000	1200	1200	1200	1200	1200	1200	1000	1000
Tilkoblet belastning for maskin-ens kontakt	W	2400/1100**	2400/1100**	750	750	1750	1750	1100	1100	1100	1100	800	800
Nettfrekvens	Hz	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60
Sikring	A	16/10**	16/10**	16	16	13	13	10	10	10	10	15	15
Beskyttelsesklasse (fuktighet, støv)		IPX4
Beskyttelsesklasse (elektrisk)		I
Maks. Luftstrøm*	l/s	62		60		62						60
	m^3/h	222		216		222						216
	CFM	131		127		131						127
Maks. Vakuum	kPa	24,5		21		24,5						21
	hPa	245		210		245						210
	in_H_2O	100		85		100						85
Lydtrykknivå L_PA (IEC 60335-2-69)	dB(A)	69 ± 2
Lydnivå under drift	dB(A)	61 ± 2
Vibrasjon ISO 5349 a_h	m/s^2	≤ 2,5
Vekt	kg	10
	lb	22
Støvklasse		M	H	M	H	M	H	M	H	M	H	M	H

Tillämpliga EU-direktiv:

2006/42/EC, 2014/30/EU, 2011/65/EU

Tillämpade harmoniserade normer:

EN 60335-1:2012+A11:2014+A13:2017

A1:2019+A14:2019+A2:2019

EN 55014-1:2017+A11:2020

EN 55014-2:2015

EN 61000-3-2:2019

EN 61000-3-3:2013+A1:2019

EN 63000:2018

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Specifikationer

VCE 22 M MC/VCE 22 M MC V/VCE 26 H MC
		EU GB AU/NZ CH USA
		22 M 26	H 22 M 26	H 22 M 26	H 22 M 26	H 22 M 26	H 22 M 26	H
Möjlig spänning	V	220-240	220-240	110	110	220-240	220-240	220-240	220-240	220-240	220-240	120	120
Effekt P_IEC	W	1200	1200	1000	1000	1200	1200	1200	1200	1200	1200	1000	1000
Anslutningseffekt för apparatut-tag	W	2400/1100**	2400/1100**	750 750	1750	1750 1100	1100 1100	1100 800	800
Nätfrekvens	Hz	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60
Säkring	A	16/10**	16/10**	16	16	13	13	10	10	10	10	15	15
Skyddsklass (fukt, damm)		IPX4
Skyddsklass (elektrisk)		I
Max Luftflöde*	l/s	62		60		62						60
	m^3/h	222		216		222						216
	CFM	131		127		131						127
Max Undertryck	kPa	24,5		21		24,5						21
	hPa	245		210		245						210
	in_H_2O	100		85		100						85
Ljudtrycksnivå L_pA (IEC 60335-2-69)	dB(A)	69 ± 2
Arbetsljudnivå	dB(A)	61 ± 2
Vibration ISO 5349, a_h	m/s^2	≤ 2,5
Vikt	kg	10
	lb	22
Dammklass		M	H	M	H	M	H	M	H	M	H	M	H

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Tekniset tiedot

Υπεύθυνος τεκμηρίωσης: FLEX Elektrowerkzeuge GmbH, R & D Bahnhofstraße 15, D-71711 Steinheim/Murr

30.01.2023 FLEX Elektrowerkzeuge GmbH Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Προδιαγραφές

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Specyfikacja

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

i.v. P###di B### D...

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Műszaki adatok

30.01.2023 FLEX Elektrowerkzeuge GmbH Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Technické údaje

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

Peter Lamell Technical Head

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

30.01.2023 FLEX Elektrowerkzeuge GmbH Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Specifikacije

VCE 22 M MC/VCE 22 M MC V/VCE 26 H MC
		EU GB AU/NZ		CH USA
		22 M 26	H 22 M 26 H	22 M 26	H 22 M 26	H 22 M 26	H 22 M 26	H
Mogući napon	V	220-240	220-240	110	110	220-240	220-240	220-240	220-240	220-240	220-240	120	120
Snaga P_IEC	W	1200	1200	1000	1000	1200	1200	1200	1200	1200	1200	1000	1000
Priključeno opterećenje za utičnicu usisavača	W	2400/1100**	2400/1100**	750	750	1750	1750	1100	1100	1100	1100	800	800
Frekvencija električne mreže	Hz	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60
Osigurač	A	16/10**	16/10**	16	16	13	13	10	10	10	10	15	15
Razred zaštite (vlaga, prašina)		IPX4
Klasa zaštite (elektrika)		I
Maks. Protok zraka*	l/s	62		60		62						60
	m^3/h	222		216		222						216
	CFM	131		127		131						127
Maks. Vakuum	kPa	24,5		21		24,5						21
	hPa	245		210		245						210
	in _H_2O	100		85		100						85
Razina zvučnog tlaka L_PA (IEC 60335-2-69)	dB(A)	69 ± 2
Razina zvuka pri radu	dB(A)	61 ± 2
Vibracije ISO 5349 a_h	m/s^2	≤ 2,5
Masa	kg	10
	lb	22
Razred prašine		M	H	M	H	M	H	M	H	M	H	M	H

*Mjereno na turbini
Specifikacije i informacije mogu se mijenjati bez prethodne najave.
**DK.

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

30.01.2023 FLEX Elektrowerkzeuge GmbH Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Specificații

VCE 22 M MC/VCE 22 M MC V/VCE 26 H MC
		EU GB AU/NZ		CH USA
		22 M 26	H 22 M 26 H	22 M 26	H 22 M 26	H 22 M 26	H 22 M 26	H
Tensiune posibilă	V	220-240	220-240	110	110	220-240	220-240	220-240	220-240	220-240	220-240	120	120
Putere P_IEC	W	1200	1200	1000	1000	1200	1200	1200	1200	1200	1200	1000	1000
Sarcină conectată pentru priza aparatului	W	2400/1100**	2400/1100**	750	750	1750	1750	1100	1100	1100	1100	800	800
Frecvență rețea	Hz	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60
Siguranță fuzibilă	A	16/10**	16/10**	16	16	13	13	10	10	10	10	15	15
Grad de protectie (umezeală, praf)		IPX4
Clasa de protectie (electrică)		I
Max. Debit de aer*	l/s	62		60		62						60
	m^3/h	222		216		222						216
	CFM	131		127		131						127
Max. Vacuum	kPa	24,5		21		24,5						21
	hPa	245		210		245						210
	in_H_2O	100		85		100						85
Nivel de presiune sonoră L_PA (IEC 60335-2-69)	dB(A)	69 ± 2
Nivelul de zgomot în timpul functionării	dB(A)	61 ± 2
Vibrății ISO 5349 a_h	m/s^2	≤ 2,5
Greutate	kg	10
	lb	22
Clasă de praf		M	H	M	H	M	H	M	H	M	H	M	H

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

i.v. Plandi B B B

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Спецификации

VCE 22 M MC/VCE 22 M MC V/VCE 26 H MC
		EU GB AU/NZ		CH USA
		22 M 26	H 22 M 26 H	22 M 26	H 22 M 26	H 22 M 26	H 22 M 26	H
Поддържано напрежение	V	220-240	220-240	110	110	220-240	220-240	220-240	220-240	220-240	220-240	120	120
Мощност P_IEC	W	1200	1200	1000	1000	1200	1200	1200	1200	1200	1200	1000	1000
Свързан товар за гнездото на уреда	W	2400/1100**	2400/1100**	750	750	1750	1750	1100	1100	1100	1100	800	800
Честота на захранването	Hz	50-60	50-60	50–60	50–60	50–60	50–60	50-60	50-60	50-60	50-60	50–60	50–60
Предпазител	A	16/10**	16/10**	16	16	13	13	10	10	10	10	15	15
Степен на защита (влага, прах)		IPX4
Клас на защита (електрически)		I
Макс. Въздушен поток*	I/s m^3/h CFM	62222131		60216127		62222131						60216127
Макс. Вакуум	kPa hPa in H_2O	24,5245100		2121085		24,5245100						2121085
Ниво на звуковото налягане L_PA (IEC 60335-2-69)	dB(A)	69 ± 2
Работно ниво на звука	dB(A)	61 ± 2
Вибрация ISO 5349 a_h	m/s^2	≤ 2,5
Тегло	kglb	1022
Прах клас		M	H	M	H	M	H	M	H	M	H	M	H

30.01.2023 FLEX Elektrowerkzeuge GmbH Bahnhofstraße 15, D-71711 Steinheim/Murr

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Tehnilised andmed

VCE 22 M MC/VCE 22 M MC V/VCE 26 H MC
		EU GB AU/NZ		CH USA
		22 M 26	H 22 M 26 H	22 M 26	H 22 M 26	H 22 M 26	H 22 M 26	H
Võimalik pinge	V	220-240	220-240	110	110	220-240	220-240	220-240	220-240	220-240	220-240	120	120
Võimsus P_IEC	W	1200	1200	1000	1000	1200	1200	1200	1200	1200	1200	1000	1000
Seadme pistikupesaga ühenda-tud koormus	W	2400/1100**	2400/1100**	750	750	1750	1750	1100	1100	1100	1100	800	800
Vooluvõrgu sagedus	Hz	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60
Kaitse	A	16/10**	16/10**	16	16	13	13	10	10	10	10	15	15
Kaitseklass (niiskus, tolm)		IPX4
Kaitseklass (elektriline)		I
Maksimaalne õhuvool*	l/s	62		60		62						60
	m^3/h	222		216		222						216
	CFM	131		127		131						127
Maksimaalne vaakum	kPa	24,5		21		24,5						21
	hPa	245		210		245						210
	in _H_2O	100		85		100						85
Helirõhu tase L_PA (IEC 60335-2-69)	dB(A)	69 ± 2
Müratase töötamisel	dB(A)	61 ± 2
Vibratsioon vastavalt standardile ISO 5349 a_h	m/s^2	≤ 2,5
Kaal	kg	10
	lb	22
Tolmuklass		M	H	M	H	M	H	M	H	M	H	M	H

FLEX Elektrowerkzeuge GmbH, R & D

Bahnhofstraße 15, D-71711 Steinheim/Murr

FLEX Elektrowerkzeuge GmbH

Bahnhofstraße 15, D-71711 Steinheim/Murr

30.01.2023 FLEX Elektrowerkzeuge GmbH Bahnhofstraße 15, D-71711 Steinheim/Murr

6.2 Specifikācijas

VCE 22 M MC/VCE 22 M MC V/VCE 26 H MC
		EU GB AU/NZ		CH USA
		22 M 26	H 22 M 26 H	22 M 26	H 22 M 26	H 22 M 26	H 22 M 26	H
Iespējamais spriegums	V	220-240	220-240	110	110	220-240	220-240	220-240	220-240	220-240	220-240	120	120
Jauda P_IEC	W	1200	1200	1000	1000	1200	1200	1200	1200	1200	1200	1000	1000
Pievienotā slodze ierīces kon-taktligzdai	W	2400/1100**	2400/1100**	750	750	1750	1750	1100	1100	1100	1100	800	800
Elektrotikla frekvence	Hz	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60	50-60
Drošinātājs	A	16/10**	16/10**	16	16	13	13	10	10	10	10	15	15
Aizsardzības kategorija (mitrums, putekļi)		IPX4
Aizsardzības klase (elektriskā)		I
maks. Gaisa plūsma*	l/s	62		60		62						60
	m^3/h	222		216		222						216
	CFM	131		127		131						127
maks. Vakuums	kPa	24,5		21		24,5						21
	hPa	245		210		245						210
	in_H_2O	100		85		100						85
Akustiskā spiediena līmenis L_PA (IEC 60335-2-69)	dB(A)	69 ± 2
Darba akustiskais līmenis	dB(A)	61 ± 2
Vibrācija ISO 5349 a_h	m/s^2	≤ 2,5
Svars	kg	10
	lb	22
Putekļu klase		M	H	M	H	M	H	M	H	M	H	M	H

FLEX Elektrowerkzeuge GmbH, R & D Bahnhofstraße 15, D-71711 Steinheim/Murr

FLEX Elektrowerkzeuge GmbH Bahnhofstraße 15, D-71711 Steinheim/Murr

الاصيانة 5.2

FLEX-Elektrowerkzeuge GmbH

Bahnhofstr. 15

71711 Steinheim/Murr

Tel. [phone]

Fax [phone]

[e-mail]

www.flex-tools.com
