BEDIENUNGSANLEITUNG HWM4501 SAMSUNG

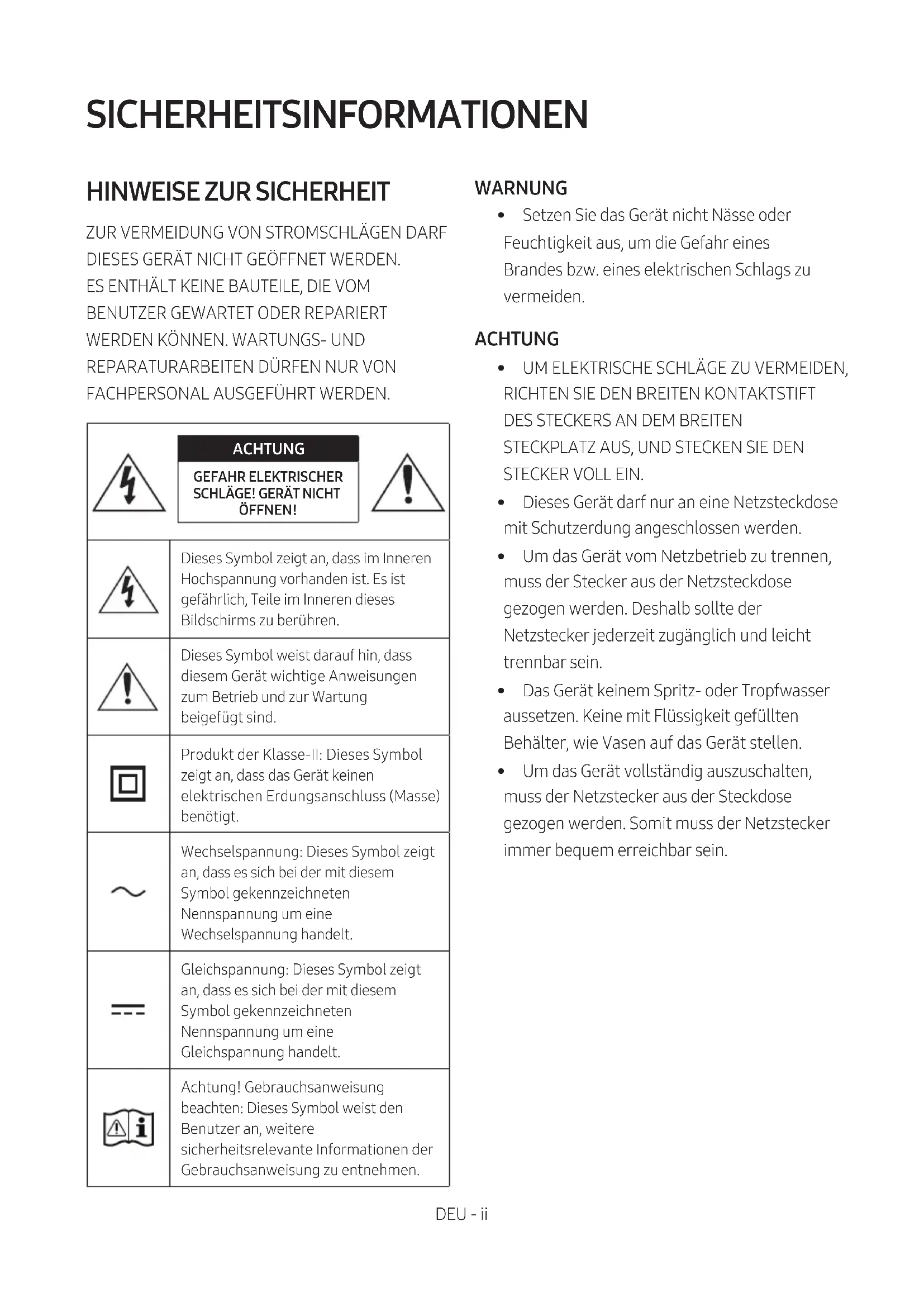

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF

WERDEN KÖNNEN. WARTUNGS- UND

REPARATURARBEITEN DÜRFEN NUR VON

FACHPERSONAL AUSGEFÜHRT WERDEN. ACHTUNG GEFAHR ELEKTRISCHER SCHLÄGE! GERÄT NICHT ÖFFNEN!Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt.Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen. WARNUNG

• Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden. ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN,

RICHTEN SIE DEN BREITEN KONTAKTSTIFT

DES STECKERS AN DEM BREITEN

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.

• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.

• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.DEU - iii HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung

in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

2. Ziehen Sie bei Gewittern das Stromkabel aus

der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

3. Halten Sie das Gerät von direkter

Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit

(z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten

Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

ÜBER DIESES HANDBUCH

Das Benutzerhandbuch hat zwei Teile: dieses einfache BENUTZERHANDBUCH auf Papier und ein detailliertes VOLLSTÄNDIGES HANDBUCH, welches Sie herunterladen können. BENUTZERHANDBUCH Siehe dieses Handbuch für Sicherheitshinweise, Produktinstallation, Komponenten, Verbindungen und Produktspezikationen.

VOLLSTÄNDIGES HANDBUCH

Sie können durch Scannen des QR-Codes Zugang zum Kunden-Support-Center erhalten. Um das Handbuch auf Ihrem PC oder Mobilgerät zu konsultieren, Laden Sie das Handbuch als Dokument von der Webseite herunter. (http://www.samsung.com/support) Design und technische Daten können sich ohne vorherige Ankündigung ändern.DEU - iv INHALT 01 Überprüfen der Komponenten 2 Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) ------------------------- 2 02 Produktübersicht 3 Oberseite / Vorderseite der Soundbar ------------------------- 3 Unterseite der Soundbar ------------------------- 4 03 Anschliessen der Soundbar 5 Stromanschluss

Verbinden der Soundbar mit den Subwoofer

– Automatische Verbindung zwischen Subwoofer und Soundbar

– Manuelles Verbinden des Subwoofers bei Fehlschlagen der automatischen Verbindung

04 Anschluss an ihr Fernsehgerät 9 Methode 1. Verbindung mit einem Kabel

– Verbindung mit einem optischen Kabel

– Einen Fernseher über ein HDMI-Kabel verbinden

Methode 2. Drahtlose Verbindung

– Verbindung eines Fernsehers per Bluetooth

05 Verbindung Mit Einem Externen Gerat Herstellen 13 Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel

Über ein HDMI-Kabel verbinden

06 Anschliessen eines USB 15DEU - v 07 Anschliessen eines Mobilgeräts 17 Anschließen per Bluetooth

08 Verwenden der Fernbedienung 21 So verwenden Sie die Fernbedienung

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung ------------------------- 24 Verwenden der verborgenen Tasten

Ausgabe-Spezikationen für die unterschiedlichen Sound-Effekt-Modi

09 Installieren der Wandhalterung 26 Vorsichtsmaßnahmen für die Installation

Komponenten für die Anbringung an der Wand

10 Softwareaktualisierung 28 Updateverfahren

Wenn UPDATE nicht angezeigt wird

11 Fehlerbehebung 30 12 Lizenz 31 13 Bekanntmachung zu Open Source Lizenzen 31 14 Wichtige Hinweise zum Kundendienst 31 15 SpezikationenundLeitfaden 32 Technische daten

Stromkabel (Subwoofer) Netzadapter (Hauptgerät) Optisches Kabel

Verbinden Sie den AC-Stecker mit dem Adapter, bis Sie ein „Einrast“-Geräusch hören, um sicherzustellen, dass beide Elemente sicher verbunden sind. AC-Stecker (Abhängig von Land und Modell) Lösen Sie den AC-Stecker von dem Adapter (er wird nicht mehr entfernt, sobald er angebracht wurde).

• Die Stromanschlusskomponenten sind gekennzeichnet (1, 2, 3). Weitere Informationen zu den Stromanschlüssen nden Sie auf Seite 5.

• Siehe Seite 26 zu den Wandhalterungskomponenten.

• HDMI-Kabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.

• Je nach der Region kann der AC-Stecker unterschiedlich aussehen oder er kann in den AC/DC-Adapter integriert geliefert werden.

• Das Aussehen des Zubehörs kann etwas von den Abbildungen oben abweichen. Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) Schieben Sie den Batteriedeckel in Pfeilrichtung, bis er vollständig entfernt ist. Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie den Batteriedeckel wieder vollständig zurück.DEU - 3 02 PRODUKTÜBERSICHT Oberseite / Vorderseite der Soundbar Positionieren Sie das Produkt so, dass sich das SAMSUNG Logo auf der Oberseite bendet.

(Strom)-Taste Schaltet den Strom ein und aus.

-/+ (Lautstärke)-Taste Stellt die Lautstärke ein.

• Der Lautstärkepegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.

(Quelle)-Taste Wählt den Quelleneingangsmodus aus. Eingangsmodus Anzeige Optischer digitaler Eingang D.IN ARC (HDMI OUT)-Eingang D.IN TV ARC (Automatische Umwandlung) AUX-Eingang AUX HDMI-Eingang HDMI BLUETOOTH-Modus BT USB-Modus USB

• Zum Einschalten des Modus „BT PAIRING“ schalten Sie die Quelle auf den Modus „BT“ um und halten Sie dann die taste (Quelle) länger als 5 Sekunden lang gedrückt.

Anzeige Zeigt den Status und den aktuellen Modus des Produkts an.

• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.

• Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.

• Wenn Sie den Ton nur über den Soundbar hören wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menü Ihres Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät nden Sie im Benutzerhandbuch, das im Lieferumfang Ihres TVs enthalten war.DEU - 4 Unterseite der Soundbar HDMI IN5V 0.5AHDMI OUT(TV-ARC)AUX INDC 19VOPTICAL INDC 19V 5V 0.5A HDMI IN HDMI OUT (TV-ARC)

AUX IN An den analogen Ausgang eines externen Geräts anschließen.

OPTICAL IN (D.IN) An den digitalen (optischen) Ausgang eines externen Geräts anschließen.

DC 19V (Stromversorgungseingang) Den Netzadapter anschließen.

HDMI IN Gibt digitale Video- und Audiosignale über ein HDMI-Kabel simultan ein. An den HDMI-Ausgang eines externen Geräts anschließen.

HDMI OUT (TV-ARC) An die HDMI (ARC)-Buchse an einem Fernseher anschließen.

(5V 0.5A) Hier ein USB-Gerät anschließen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben.

• Ziehen Sie, wenn Sie das Stromkabel des AC/DC-Adapters von der Steckdose trennen möchten, am Stecker. Ziehen Sie nicht am Kabel.

• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.DEU - 5

03 ANSCHLIESSEN DER SOUNDBAR

Stromanschluss Verwenden Sie die Stromkomponenten (1, 2, 3) um die Geräte in der folgenden Reihenfolge an Steckdosen anzuschließen: 1.) Subwoofer 2.) Soundbar-Hauptgerät. Siehe die nachfolgenden Abbildungen.

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

AUX INDC 19VOPTICAL IN

DC 19V DC 19V (Stromanschluss) Unterseite des Soundbar-Hauptgeräts ID SETPOWERPOWER Rückseite des Subwoofers 1 Stromkabel Stromanschluss 3 Netzadapter 2 AC-SteckerDEU - 6 Verbinden der Soundbar mit den Subwoofer Wenn der Subwoofer verbunden ist, können Sie einen vollen Bass-Ton genießen. Automatische Verbindung zwischen Subwoofer und Soundbar Wenn Sie den Strom einschalten, nachdem Sie die Stromkabel an die Soundbar und den Subwoofer angeschlossen haben, wird der Subwoofer automatisch mit der Soundbar verbunden.

• Wenn die automatische Kopplung abgeschlossen ist, leuchten die blauen Anzeigeleuchten auf der Oberseite des Subwoofers auf. LED-Leuchtanzeigen auf der Oberseite des Subwoofers LED Status Beschreibung Abhilfe Blau Ein Erfolgreich verbunden (normaler Betrieb)

Blinkend Verbindung wird wieder hergestellt Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist oder warten Sie einige Zeit. (Falls das Blinken andauert, versuchen Sie, den Subwoofer manuell anzuschließen. Weitere Informationen nden Sie auf Seite 7.) Rot Ein Standby (bei ausgeschaltetem Soundbar-Hauptgerät) Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist. Verbindung fehlgeschlagen Erneut verbinden. Siehe die Anweisungen zur manuellen Verbindung auf Seite 7. Rot und blau Blinkend Fehlfunktion Siehe die Kontaktinformationen für das Samsung Servicezentrum in dem Handbuch.DEU - 7 Manuelles Verbinden des Subwoofers bei Fehlschlagen der automatischen Verbindung Überprüfen Sie dies, bevor Sie die manuelle Verbindung ausführen

• Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwoofers richtig angeschlossen sind.

• Stellen Sie sicher, dass die Soundbar eingeschaltet ist.

1. Halten Sie ID SET auf der Rückseite des Subwoofers mindestens 5 Sekunden lang gedrückt.

Die rote Anzeigeleuchte auf der Oberseite des Subwoofers erlischt und die blaue Anzeigeleuchte blinkt. ID SETPOWER ID SET 5 SecRückseite des Subwoofers Oberseite des Subwoofers

2. Schalten Sie die Soundbar aus.

3. Halten Sie die Taste VOL auf der Fernbedienung mindestens 5 Sekunden lang gedrückt, während

die Soundbar ausgeschaltet ist (OFF).

4. Für 1,3 Sekunden erscheint nun die Meldung ID SET in der Anzeige der Soundbar und erlischt dann.

ID SET SurroundSOUND MODE Bluetooth POWER VOL WOOFER SOUNDBAR 5 Sec

5. Wenn die blaue Anzeigeleuchte an dem Subwoofer blinkt, schalten Sie die Stromversorgung durch

Drücken der Taste (Strom) auf der Oberseite der Haupteinheit oder der Fernbedienung ein.

6. Wenn die Verbindung erfolgreich hergestellt wurde, blinkt die blaue Anzeige auf der Oberseite des

Subwoofers nicht mehr, sondern leuchtet ständig.

• Falls der Verbindungsvorgang fehlschlägt, blinkt die blaue Anzeige durchgehend. Gehen Sie zu Schritt 1 und starten Sie erneut. HINWEISE

• Schließen Sie das Stromkabel dieses Produkts oder Ihr TV-Gerät nicht an eine Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

• Stellen Sie vor dem Verschieben oder Aufstellen des Produkts sicher, dass das Gerät ausgeschaltetDEU - 8 ist und das Stromkabel getrennt.

• Wenn das Hauptgerät ausgeschaltet ist, bendet sich der drahtlose Subwoofer im Standby-Modus und die STANDBY-LED auf der Oberseite blinkt rot, nachdem sie mehrmals blau geblinkt hat.

• Wenn Sie in der Nähe der Soundbar ein Gerät mit gleicher Frequenz (5,8GHz) verwenden, kann es zu Interferenzen und damit zu Tonunterbrechungen kommen.

• Die maximale Übertragungsentfernung des drahtlosen Signals der Haupteinheit beträgt ca. 10 m, kann jedoch in Abhängigkeit Ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer bendet, funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann. VORSICHTSMASSNAHMEN

• Es sind Antennen für den drahtlosen Empfang in den drahtlosen Subwoofer eingebaut. Halten Sie die Einheiten fern von Wasser und Feuchtigkeit.

• Für eine optimale Wiedergabeleistung stellen Sie sicher, dass der Bereich um den drahtlosen Subwoofer und das Drahtlosempfängermodul (separat erhältlich) frei von Behinderungen ist. Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das Drahtlose Rücklautsprecherkit (SWA-8500S) von Samsung an Ihre Soundbar anschließen (separat erhältlich). Für weitere Informationen siehe die Anleitung für das Drahtlose Rücklautsprecherkit von Samsung.DEU - 9

04 ANSCHLUSS AN IHR FERNSEHGERÄT

Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über Ihre Soundbar.

• Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden. – Bei der Verwendung eines optischen kabels kann diese Funktion von Bluetooth-fähigen 2017 Samsung Smart TVs unterstützt werden. – Mit dieser Funktion können Sie auch das TV-Menü verwenden, um das Klangfeld und verschiedene Einstellungen sowie die Lautstärke und die Stummschaltung anzupassen. Methode 1. Verbindung mit einem Kabel Verbindung mit einem optischen Kabel AUX INOPTICAL INOPTICAL OUTOptisches KabelOberseite der SoundbarUnterseite der Soundbar D.IN

1. Verbinden Sie den Anschluss OPTICAL IN (Audio) der Soundbar über ein optisches Digitalkabel mit

dem Anschluss OPTICAL OUT des Fernsehers.

2. Drücken Sie die Taste (Quelle) auf der Oberseite oder der Fernbedienung und wählen Sie dann

• Wenn die Soundbar an einen Samsung Smart TV angeschlossen ist, der nach 2017 veröffentlicht wurde, wird die Bluetooth POWER-Funktion automatisch eingeschaltet, um die Steuerung der Soundbar mit der TV-Fernbedienung zu ermöglichen. (Siehe Seite 23 zu Einzelheiten über Bluetooth POWER.)DEU - 10 Auto Power Link Auto Power Link wird automatisch eingeschaltet, wenn der Fernseher eingeschaltet wird.

1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher.

2. Drücken Sie die Taste (Quelle) auf der Oberseite oder der Fernbedienung und wählen Sie dann

3. Halten Sie die Taste Links auf der Fernbedienung 5 Sekunden lang gedrückt,

um die Auto Power Link-Funktion zu aktivieren bzw. zu deaktivieren.

• Die Auto Power Link-Funktion ist automatisch auf ON eingestellt. (Um diese Funktion auszuschalten, schalten Sie Auto Power mit der Soundbar aus.)

• Je nach dem angeschlossen Gerät könnte Auto Power Link nicht funktionieren.

• Diese Funktion ist nur im Modus „D.IN“ verfügbar. Einen Fernseher über ein HDMI-Kabel verbinden HDMI INHDMI OUT(TV-ARC)HDMI IN(ARC)HDMI-Kabel (nicht enthalten)Überprüfen Sie (ARC) am HDMI IN-Anschluss Ihres Fernsehers.Überprüfen Sie den HDMI OUT (TV-ARC) -Anschluss am Soundbar-Hauptgerät.Unterseite der SoundbarOberseite der Soundbar TV ARC

1. Bei eingeschalteter Soundbar und eingeschaltetem Fernseher das HDMI-Kabel (nicht mitgeliefert)

wie in der Abbildung gezeigt anschließen.

2. Das Anzeigefenster des Soundbar-Hauptgeräts zeigt „TV ARC“ an und die Soundbar gibt den

• Wenn kein Ton hörbar ist, drücken Sie die Taste (Quelle) auf der Fernbedienung oder auf der Oberseite der Soundbar, um in den Modus „D.IN“ zu wechseln. Der Bildschirm zeigt der Reihe nach „D.IN“ und „TV ARC“ an und der TV-Ton wird wiedergegeben.DEU - 11

• Wenn im Displayfenster des Soundbar-Hauptgeräts „TV ARC“ nicht angezeigt wird, stellen Sie sicher, dass das Kabel an den korrekten Anschluss angeschlossen ist.

• Ändern Sie die Lautstärke der Soundbar mit den Lautstärketasten an der TV-Fernbedienung. HINWEISE

• HDMI ist eine Schnittstelle, die die digitale Übertragung von Video- und Audiodaten mit einem einzigen Anschluss ermöglicht.

• Wenn das TV-Gerät über einen ARC-Anschluss verfügt, verbinden Sie das HDMI-Kabel mit dem HDMI-IN-(ARC)-Anschluss.

• Wir empfehlen, falls möglich, die Verwendung eines kernlosen HDMI-Kabels. Wenn Sie ein HDMI- Kabel mit Kern verwenden, sollte der Kabeldurchmesser weniger als 14 mm betragen.

• Anynet+ muss eingeschaltet sein.

• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt. Methode 2. Drahtlose Verbindung Verbindung eines Fernsehers per Bluetooth Wenn ein Fernseher über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Es kann nur ein Fernseher gleichzeitig verbunden werden. Die erste Verbindung

1. Drücken Sie die Taste (Quelle) auf der Oberseite oder der Fernbedienung und wählen Sie dann

2. Ändern Sie „BT“ zu „BT PAIRING“.

• Wenn„BT READY“ angezeigt wird, drücken und halten Sie die Taste (Quelle) auf der Oberseite der Soundbar oder der Fernbedienung länger als 5 Sekunden, bis „BT PAIRING“ angezeigt wird.

3. Wählen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen nden Sie im

Handbuch des Fernsehers.)

4. Wählen Sie „[AV] Samsung Soundbar Mxxxx M-Series“ aus der Liste auf dem Bildschirm des

Fernseher aus. Eine verfügbare Soundbar wird durch „Need Pairing“ oder „Paired“ auf der Bluetooth-Geräteliste des Fernsehers angezeigt. Zum Verbinden der Soundbar wählen Sie die Meldung und stellen Sie eine Verbindung her.

• Wenn der Fernseher verbunden ist, erscheint [Name des Fernsehers] → „BT“ auf der vorderen Anzeige des Fernsehers.

5. Sie können den TV-Ton jetzt aus der Soundbar hören.DEU - 12

Falls das Gerät nicht verbunden werden kann

• Falls die Auistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Mxxxx M-Series“) in der Liste erscheint, löschen Sie sie.

• Drücken und halten Sie im Modus „BT“ die Taste (Quelle) auf der Oberseite der Soundbar oder der Fernbedienung länger als 5 Sekunden, um zum Modus „BT PAIRING“ zu wechseln. Wählen Sie dann „[AV] Samsung Soundbar Mxxxx M-Series“ aus der Suchliste des Fernsehers aus. Welchen Status haben BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder eine Verbindung der Soundbar über ein zuvor verbundenes Mobilgerät herstellen.

• BT PAIRING : In diesem Modus können Sie eine Verbindung mit einem neuen Gerät herstellen. (Drücken und halten Sie im Modus „BT“ die Taste (Quelle) auf der Oberseite der Soundbar oder der Fernbedienung länger als 5 Sekunden.) HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.

• Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen: – Wenn die Soundbar von einem starken elektrischen Feld umgeben ist. – Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden. – Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle bendet oder nicht funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc. Trennen der Soundbar vom Fernseher Drücken Sie die Taste (Quelle) auf der Oberseite oder der Fernbedienung und wechseln Sie dann zu einem beliebigen Modus außer „BT“.

• Das Trennen dauert einige Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen muss. (Die benötigte Zeit kann je nach Fernsehermodell unterschiedlich sein.)

• Zum Abbrechen der automatischen Bluetooth-Verbindung zwischen der Soundbar und dem Fernseher drücken Sie die

(Wiedergabe/Pause) -Taste auf der Fernbedienung 5 Sekunden lang im „BT READY“-Status. (Schalten Sie um zwischen Aktiviert → Deaktiviert)DEU - 13

05 VERBINDUNG MIT EINEM EXTERNEN

GERAT HERSTELLEN Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton des externen Geräts über die Soundbar wiederzugeben. Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel

OPTICAL OUT- AUDIO -

R L AUX INOPTICAL INOptisches KabelAudio (AUX)-Kabel (nicht mitgeliefert)Unterseite der SoundbarOberseite der Soundbar

BD / DVD-Player / Set-Top-Box / Spielkonsole 1 Audio (AUX)-Kabel X Verbinden Sie den Anschluss AUX IN (Audio) am Hauptgerät über ein Audiokabel mit dem Anschluss AUDIO OUT des Quellgeräts. Y Wählen Sie den Modus „AUX“, indem Sie die Taste (Quelle) auf der Oberseite oder der Fernbedienung drücken. 2 Optisches Kabel X Verbinden Sie den Anschluss OPTICAL IN (Audio) am Hauptgerät über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts. Y Wählen Sie den Modus „D.IN“, indem Sie die Taste (Quelle) auf der Oberseite oder der Fernbedienung drücken.DEU - 14 Über ein HDMI-Kabel verbinden HDMI INHDMI OUT(TV-ARC) HDMI OUT HDMI IN (ARC) HDMI-Kabel (nicht mitgeliefert)HDMI-Kabel (nicht mitgeliefert)Unterseite der Soundbar

Externes GerätOberseite der Soundbar

1. Verbinden Sie den Anschluss HDMI IN auf der Rückseite des Geräts über ein HDMI-Kabel (nicht

enthalten) mit dem Anschluss HDMI OUT Ihres Digitalgeräts.

2. Verbinden Sie den Anschluss HDMI OUT (TV-ARC) auf der Rückseite des Geräts über ein

HDMI-Kabel (nicht enthalten) mit dem Anschluss HDMI IN Ihres Fernsehers.

3. Drücken Sie die Taste (Quelle) auf der Oberseite oder der Fernbedienung und wählen Sie dann

4. Der Modus „HDMI“ wird auf dem Anzeigefeld der Soundbar angezeigt und der Ton wird

wiedergegeben.DEU - 15

06 ANSCHLIESSEN EINES USB

Sie können Musikdateien, die sich auf Speichergeräten benden, über die Soundbar wiedergeben. AnzeigeUSB-Anschluss HDMI IN5V 0.5AHDMI OUT(TV-ARC)AUX INDC 19VOPTICAL IN 5V 0.5A USB

1. Schließen Sie das USB-Gerät an den USB-Anschluss des Geräts an.

2. Drücken Sie die Taste (Quelle) auf der Oberseite oder der Fernbedienung und wählen Sie dann

3. Auf dem Anzeigebildschirm wird „USB“ angezeigt.

4. Musikdateien vom Speichergerät über die Soundbar wiedergeben.

• Die Soundbar wird automatisch ausgeschaltet (Automatische Abschaltung), wenn länger als 5 Minuten kein USB-Gerät angeschlossen wurde.DEU - 16 Kompatibilitätsliste Verlängerung Codec Samplingrate Bitrate *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320kbps MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps *.wma Wave_Format_MSAudio1 16KHz ~ 48KHz 56 ~ 128kbps Wave_Format_ MSAudio2 16KHz ~ 48KHz 56 ~ 128kbps *.aac AAC 16KHz ~ 96KHz 48 ~ 320kbps A AC-LC 16KHz ~ 96KHz 128 ~ 192kbps 5.1-Kanal 320kbps HE-AAC 24KHz ~ 96KHz 48 ~ 64kbps 5.1-Kanal 160kbps *.wav - 16KHz ~ 48KHz Bis zu 3000kbps *.ogg OGG 1.1.0 16KHz ~ 48KHz 50 ~ 500kbps *.ac FLAC 1.1.0, FLAC 1.2.1 16KHz ~ 96KHz Bis zu 3000kbps

• Sind zu viele Ordner und Dateien auf dem USB-Gerät gespeichert, kann es einige Zeit dauern, bis die Soundbar auf die Dateien zugreifen und abspielen kann.DEU - 17

07 ANSCHLIESSEN EINES MOBILGERÄTS

Anschließen per Bluetooth Wenn ein Mobilgerät über Bluetooth verbunden wird, können Sie einen Stereoton ohne lästige Kabel hören.

• Sie können nicht mehr als ein Bluetooth-Gerät gleichzeitig verbinden. Bluetooth device Die erste Verbindung

1. Drücken Sie die Taste (Quelle) auf der Oberseite oder der Fernbedienung und wählen Sie dann

2. Ändern Sie „BT“ zu „BT PAIRING“.

• Wenn„BT READY“ angezeigt wird, drücken und halten Sie die Taste (Quelle) auf der Oberseite der Soundbar oder der Fernbedienung länger als 5 Sekunden, bis „BT PAIRING“ angezeigt wird.

3. Wählen Sie „[AV] Samsung Soundbar Mxxxx M-Series“ aus der Liste aus.

• Wenn eine Soundbar mit dem Bluetooth-Gerät verbunden ist, wird [Bluetooth-Gerätename] → „BT“ in der vorderen Anzeige angezeigt.

4. Geben Sie Musikdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.

Falls das Gerät nicht verbunden werden kann

• Falls die Auistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Mxxxx M-Series“) in der Liste erscheint, löschen Sie sie.

• Drücken und halten Sie im Modus „BT“ die Taste (Quelle) auf der Oberseite der Soundbar oder der Fernbedienung länger als 5 Sekunden, um zum Modus „BT PAIRING“ zu wechseln. Wählen Sie dann „[AV] Samsung Soundbar Mxxxx M-Series“ aus der Suchliste des Bluetooth-Geräts aus.DEU - 18 Welchen Status haben BT READY und BT PAIRING?

• BT READY : In diesem Modus können Sie nach zuvor verbundenen Fernsehern suchen oder eine Verbindung der Soundbar über ein zuvor verbundenes Mobilgerät herstellen.

• BT PAIRING : In diesem Modus können Sie eine Verbindung mit einem neuen Gerät herstellen. (Drücken und halten Sie im Modus „BT“ die Taste (Quelle) auf der Oberseite der Soundbar oder der Fernbedienung länger als 5 Sekunden.) HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Im Bluetooth-Verbindungsmodus geht die Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.

• Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar könnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführen: – Wenn die Soundbar von einem starken elektrischen Feld umgeben ist. – Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden. – Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle bendet oder nicht funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Der Soundbar unterstützt SBC data (44,1kHz, 48kHz).

• Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

• Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Freisprech) Funktion unterstützen.

• Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar Mxxxx M-Series“ aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet. – Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth- Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

• Der Soundbar erscheint nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar „BT READY“ anzeigt.

• Während der Verwendung der Bluetooth-Funktion kann die Soundbar nicht mit einem anderen Bluetooth-Gerät gekoppelt werden. Bluetooth POWER ein (Bluetooth POWER) Wenn die Funktion das Gerät über Bluetooth einzuschalten aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Bei eingeschalteter Soundbar die Bluetooth POWER Taste auf der Fernbedienung drücken.

2. Auf dem Display der Soundbar erscheint „ON-BLUETOOTH POWER“.DEU - 19

Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu nden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an. Trennen der Soundbar vom Bluetooth-Gerät Drücken Sie die Taste (Quelle) auf der Oberseite oder der Fernbedienung und wechseln Sie dann zu einem beliebigen Modus außer „BT“.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)

• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED“ auf der vorderen Anzeige an. HINWEISE

• Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10 m überschreitet.

• Wenn sich der Soundbar für mehr als 5 Minuten im Bereitschaftszustand bendet, schaltet er sich automatisch aus. Mehr über Bluetooth Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn: – Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird. – Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird. – Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

• Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

• Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.

• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.

• Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.

• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.DEU - 20 Samsung Audio Remote App verwenden Installieren der Samsung Audio Remote App Um die Soundbar mit Ihrem Smartphone oder Tablet sowie der Samsung Audio Remote App zu steuern, laden Sie die App aus dem Google Play Store herunter. Im Play Store suchen nach : Samsung Audio Remote Starten der Samsung Audio Remote App Tippen Sie zum Starten und Verwenden der Samsung Audio Remote App auf dem Smartphone oder Tablet auf das Audio Remote-Symbol und folgen Sie der Bildschirmanleitung. Audio Remote

• Die Samsung Audio Remote App ist nur kompatibel mit Android-Mobiltelefonen und Mobilgeräten mit Android OS 3.0 oder höher.DEU - 21

08 VERWENDEN DER FERNBEDIENUNG

So verwenden Sie die Fernbedienung SurroundVOL WOOFERSOUNDBARSOUND MODE BluetoothPOWER

Strom Surround VOL WOOFER SOUNDMODEBluetoothPOWER Schaltet die Soundbar ein und aus.

Klangsteuerung Surround VOL WOOFER SOUND MODE Bluetooth POWER Sie können unter TREBLE, BASS, oder AUDIO SYNC auswählen.

• Um die Lautstärke der Höhen oder des Basses zu regeln, wählen Sie in den Sound-Einstellungen TREBLE oder BASS. Passen Sie dann die Lautstärke mithilfe der Tasten Oben/Unten zwischen -6~+6 an.

• Halten Sie die (Klangsteuerung) Taste für ungefähr 5 Sekunden gedrückt, um den Klang für jedes Frequenzband einzustellen. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz sind wählbar (Links/Rechts) und können jeweils auf eine Einstellung zwischen -6 ~ +6 (Oben/Unten) eingestellt werden.

• Wenn Video und Audio zwischen dem Fernseher und der Soundbar nicht synchron ist, wählen Sie in den Soundeinstellungen AUDIO SYNC aus und legen dann mithilfe der Tasten Oben/ Unten eine Audioverzögerung zwischen 0 und 300 Millisekunden fest. (Außer „USB“-Modus)

• Audio Sync wird nur bei einigen Funktionen unterstützt.

Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER Die Surroundton-Funktion verleiht dem Ton Tiefe und Raumgefühl. Bei jedem Drücken dieser Taste wird zwischen ON und OFF gewechselt.

• ON : Ton über alle Lautsprecher ausgeben.

• OFF : Sie können den Ton des Kanals der Originalquelle aus mehreren Lautsprechern hören.DEU - 22

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Sie können den gewünschten Toneffekt durch Wahl von STANDARD, MUSIC, CLEAR VOICE, SPORTS, oder MOVIE auswählen. Wenn Sie den Originalton hören möchten, wählen Sie den Modus „STANDARD“.

• DRC (Dynamic Range Control) DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Wenn Sie die SOUND MODE-Taste im Standby-Modus gedrückt halten, wird DRC (Dynamic Range Control) ein- oder ausgeschaltet. Bei aktiviertem DRC wird lauter Ton reduziert. (Der Ton könnte verzerrt werden.)

Surround VOL WOOFER SOUND MODE Bluetooth POWER Quelle Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwählen.

• Modus BT PAIRING Zum Einschalten des „BT PAIRING“-Modus im „BT“-Modus halten Sie die taste (Quelle) länger als 5 Sekunden lang gedrückt. Siehe Seite 17 für Einzelheiten.

• Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschaltet. – Modus D.IN / HDMI / BT / USB: Wenn seit mehr als 5 Minuten kein Audiosignal empfangen wurde. – Modus AUX : – Wenn das Audio-(AUX)-Kabel seit 5 Minuten getrennt ist. – Wenn bei angeschlossenem Audio-(AUX)-Kabel 8 Stunden lang keine TASTE betätigt wird. (Die Auto Power Down-Funktion kann nur in diesem Fall ausgeschaltet werden.) – Um die Auto Power Down-Funktion während des „AUX“-Modus auszuschalten, drücken und halten Sie die p-Taste für 5 Sekunden gedrückt. „ON-AUTO POWER DOWN“ / „OFF-AUTO POWER DOWN“ wird auf dem Bildschirm angezeigt.

Wiedergabe / Pause Surround VOL WOOFER SOUNDMODEBluetoothPOWER Drücken Sie die p-Taste, um eine Musikdatei vorübergehend anzuhalten. Wenn Sie die Taste erneut drücken, wird die Musikdatei wiedergegebenDEU - 23

Surround VOL WOOFER SOUNDMODEBluetoothPOWER Oben/Unten/ Links/Rechts Drücken Sie die angegebenen Bereiche zum Auswählen von Oben/Unten/Links/Rechts. Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswählen oder Einstellen von Funktionen.

• Wiederholen Zum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben-Taste.

• Musiktitel überspringen Drücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.

• Anynet+ / Auto Power Link Sie können Anynet+ und Auto Power Link ein- oder ausschalten. Anynet+ und Auto Power Link werden jeweils durch die Taste Rechts und Links geregelt. – Anynet+ : Wenn die Soundbar über ein HDMI-Kabel an einen Samsung Fernseher angeschlossen ist, können Sie die Soundbar mit einer Samsung TV-Fernbedienung steuern. Halten Sie die Taste Rechts 5 Sekunden lang gedrückt, um Anynet+ ON- und OFF. – Auto Power Link : Falls die Soundbar durch ein digitales optisches Kabel an Ihren Fernseher angeschlossen ist, kann die Soundbar automatisch eingeschaltet werden, wenn Sie Ihren Fernseher einschalten. Halten Sie die Taste Links 5 Sekunden lang gedrückt, um Auto Power Link auf ON und OFF zu stellen. – Die Funktionen Anynet+ / Auto Power Link sind automatisch auf ON eingestellt.

Surround VOL WOOFER SOUND MODE Bluetooth POWER Bluetooth POWER Drücken, um die Bluetooth POWER-oder die Lautstärkebeschränkungsfunktion zu aktivieren und zu deaktivieren.

• Bluetooth POWER-Funktion : Wenn sich die Soundbar im Standby-Modus bendet und die Bluetooth POWER-Funktion auf Ein steht, wird die Soundbar automatisch eingeschaltet und verbindet sich per Bluetooth mit dem Gerät, wenn Sie ein zuvor verbundenes Bluetooth-Gerät einschalten. – Wenn die Bluetooth POWER-Funktion aktiviert ist, wird in der Anzeige der Soundbar „ON-BLUETOOTH POWER” angezeigt. Um die Bluetooth POWER- Funktion zu deaktivieren, die Bluetooth POWER-Taste einmal drücken. Dann „OFF-BLUETOOTH POWER” in der Front-Anzeige angezeigt. – Wenn der „D.IN“-Modus eingeschaltet ist und die Soundbar an einen Samsung Smart TV angeschlossen ist, der nach 2017 veröffentlicht wurde, kann die Soundbar mit der TV-Fernbedienung gesteuert werden. In diesem Modus können Sie Bluetooth POWER nicht ausschalten.

• Lautstärkebeschränkungsfunktion: Weil Hörschäden entstehen können, wenn bei zu hoher Lautstärke eingeschaltet ist, wird die Lautstärke auf 20 angepasst, wenn die eingestellte Lautstärke höher als 20 ist. – Der Standardwert für die Lautstärkebeschränkung ist deaktiviert. Die eingestellte Lautstärke wird beibehalten, auch im ausgeschalteten Zustand. – Um die Einstellung zu ändern, den Bluetooth POWER-Knopf 5 Sekunden lang drücken. Wenn die Lautstärkebeschränkung deaktiviert ist, wird „V FREE” in der Frontanzeige angezeigt und wenn die Funktion aktiviert ist, wird „V LOCK” angezeigt.DEU - 24

Surround VOL WOOFER SOUNDMODEBluetoothPOWER WOOFER SurroundSOUND MODE BluetoothPOWER VOL WOOFER SOUNDBAR SurroundSOUND MODE BluetoothPOWER VOL WOOFER SOUNDBAR Surround SOUND MODE Bluetooth POWER VOLWOOFERSOUNDBAR Surround SOUND MODE Bluetooth POWER VOLWOOFERSOUNDBAR Drücken Sie die Taste nach oben oder unten, um die Lautstärke des Subwoofers auf -12 oder auf -6 bis +6 einzustellen. Durch Drücken der Taste wird die Subwoofer-Lautstärke auf die Stufe 0 zurückgesetzt.

• Stummschaltung Drücken Sie die Taste VOL, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten. Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung Verwenden Sie das Menü des Fernsehers, um den Lautsprecher des Fernsehers auf externe Lautsprechereinzustellen.(WeitereInformationenndenSieimBenutzerhandbuchdes Fernsehers.)

• Nach der Installation der Soundbar können Sie die Lautstärke der Soundbar mit der IR- Fernbedienung anpassen, die mit dem Samsung Fernseher mitgeliefert wurde. (Falls Sie diese Funktion nicht verwenden wollen, wenn die Soundbar eingeschaltet ist, halten Sie die Surround-Taste für 5 Sekunden gedrückt. In der Anzeige der Soundbar wird „OFF-TV REMOTE“ angezeigt und die Funktion wird ausgeschaltet.) Um die Lautstärke nur mit der Samsung TV-Fernbedienung anzupassen, halten Sei die Surround-Taste länger als 5 Sekunden gedrückt, bis „SAMSUNG-TV REMOTE“ in der Anzeige der Soundbar erscheint. – Jedes Mal, wenn die Surround-Taste für 5 Sekunden gedrückt gehalten wird, wird der Modus in der folgenden Reihenfolge umgeschaltet: „SAMSUNG-TV REMOTE” (Standardmodus) → „OFF-TV REMOTE” → „ALL-TV REMOTE”.

• Um die Lautstärke der Soundbar mit der Fernbedienung des Fernsehers eines Drittherstellers anzupassen, schalten Sie die Soundbar ein, halten Sie die Surround-Taste für 5 Sekunden gedrückt (in der Anzeige der Soundbar wird „OFF-TV REMOTE“ angezeigt), lassen Sie die Surround-Taste los und halten Sie dann die Surround-Taste erneut länger als 5 Sekunden gedrückt. In der Anzeige der Soundbar wird „ALL-TV REMOTE“ angezeigt. – Diese Funktion ist je nach Fernbedienung eventuell nicht verfügbar. – Diese Funktion wird von den folgenden Herstellern unterstützt: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCADEU - 25 Verwenden der verborgenen Tasten Verborgene Taste Referenzseite Fernbedienungstaste Funktion Surround TV-Fernbedienung Ein/Aus Seite 24 (Quelle) BT-Kopplung Seite 17 p (Wiedergabe / Pause) Auto Power Down Ein/Aus (AUX-Modus) Seite 22 Initialisieren (Standby) Seite 28 VOL ID SET (Standby) Seite 7 Links Auto Power Link ON/OFF Seite 10 Rechts Anynet+ ON/OFF Seite 23 (Klangsteuerung) 7-Band EQ Seite 21 SOUND MODE DRC ON/OFF (Standby) Seite 22 Bluetooth POWER Lautstärkebeschränkung Ein/Aus Seite 23 Ausgabe-SpezikationenfürdieunterschiedlichenSound-Effekt-Modi Effekt Eingang Ausgang Außer drahtloses Rücklautsprecherkit Einschließlich drahtloses Rücklautsprecherkit Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Händler, bei dem Sie die Soundbar erworben haben.DEU - 26 09 INSTALLIEREN DER WANDHALTERUNG Vorsichtsmaßnahmen für die Installation

• Installieren Sie nur an einer vertikalen Wand.

• Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit.

• Überprüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Falls nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

• Kaufen und verwenden Sie Befestigungsschrauben oder Verankerungen, die für Ihre Wandart geeignet sind (Gipskartonplatte, Eisenplatte, Holz, etc.). Fixieren Sie die Befestigungsschrauben falls möglich mit Wandverankerungen.

• Kaufen Sie Schrauben für die Wandmontage entsprechend der Art und der Dicke der Wand, an der Sie die Soundbar montieren wollen. – Durchmesser: M5 – Länge: 35 mm oder länger empfohlen.

• Schließen Sie die Kabel vom Gerät an externe Geräte an, bevor sie die Soundbar an der Wand installieren.

• Stellen Sie sicher, dass das Gerät ausgeschaltet und der Netzstecker gezogen ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen. Komponenten für die Anbringung an der Wand

Montagehilfe für die Wandhalterung Befestigungsschraube (2 Stck.) Wandhalterung (2 Stck.)

1. Platzieren Sie die Montagehilfe für die

Wandhalterung an der Wand.

• Die Montagehilfe für die Wandhalterung muss waagerecht positioniert sein.

• Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers. 5 cm oder mehrDEU - 27

2. Markieren Sie Stelle an der Wand, an der die

Schrauben platziert werden und entfernen Sie dann die Montagehilfe für die Wandhalterung. Bohren Sie dann mithilfe eines Bohrers in richtiger Größe die Löcher in die Wand. Center Line Center Line

3. Befestigen Sie die 2 Wandhalterung mit

dafür geeigneten Schrauben an den markierten Stellen sicher an der Wand.

4. Befestigen Sie die Soundbar an den 2

Wandhalterung (siehe Abbildung).

5. Führen Sie in jedes Loch an der Unterseite

des Geräts eine Befestigungsschraube ein. Schrauben Sie jede Befestigungsschraube fest, um die Soundbar an den 2 Wandhalterung zu befestigen. DC 19V AUX IN OPTICAL IN HDMI IN HDMI OUT (TV-ARC) 5V 0.5A

• Halten Sie sich nicht an dem angebrachten Gerät fest und vermeiden Sie Stöße und das das Gerät herunterfällt.

• Befestigen Sie die Einheit sicher an der Wand, so dass sie nicht herunterfallen kann. Andernfalls kann es zu Verletzungen oder Schäden am Gerät führen.

• Stellen Sie nach der Wandmontage der Einheit sicher, dass Kinder die Verbindungskabel nicht herausziehen können, da das Gerät sonst möglicherweise herunterfallen kann.

• Um bei Wandmontage die optimale Leistung zu erzielen, muss das Lautsprechersystem wenigstens 5 cm unter dem Fernsehgerät installiert werden, wenn das Fernsehgerät an der Wand befestigt ist.

• Wenn Sie das Gerät nicht an der Wand befestigen, stellen Sie es zu Ihrer Sicherheit auf einem ebenen Untergrund auf, von dem es nicht herunterfallen kann.DEU - 28 10 SOFTWAREAKTUALISIERUNG Samsung kann in Zukunft Aktualisierungen für das Firmwaresystem der Soundbar anbieten. USB-Anschluss HDMI IN5V 0.5AHDMI OUT(TV-ARC)AUX INDC 19VOPTICAL IN 5V 0.5A Wenn eine Aktualisierung angeboten wird, können Sie die Firmware aktualisieren, indem Sie ein USB-Gerät mit der darauf gespeicherten Firmware-Aktualisierung an den USB-Anschluss der Soundbar anschließen. Weitere Informationen zum Herunterladen der Aktualisierungsdateien nden Sie auf der Samsung Electronics Webseite unter (www.samsung.com → Support). Geben Sie dann das Modell Ihrer Soundbar ein oder wählen Sie es aus, wählen Sie Software & Anwendungen und dann Downloads. Der Name der Option kann variieren. Updateverfahren

1. Befolgen Sie zum Herunterladen der

Produktsoftware die unter beschriebenen Schritte: Gehen Sie auf die Samsung-Website unter (samsung.com) suchen Sie nach dem Modellnamen - wählen Sie die Option Kundendienst (Änderung der Bezeichnung der Option vorbehalten)

2. Speichern Sie die heruntergeladene Software

auf einem USB-Speicher und wählen Sie „Hier extrahieren“, um den Ordner zu entzippen.

3. Schalten Sie die Soundbar aus und schließen

Sie den USB-Stick mit der Softwareaktualisierung an den USB-Anschluss an.

4. Ziehen Sie das Stromkabel ab, schließen Sie

es erneut an und schalten Sie dann die Soundbar ein.

5. Schalten Sie die Soundbar ein. Innerhalb von

3 Minuten wird „UPDATE“ angezeigt und der Aktualisierungsprozess beginnt.

6. Wenn das Update abgeschlossen ist, wird die

Soundbar ausgeschaltet. Halten Sie die Taste p auf der Fernbedienung 5 Sekunden lang gedrückt. „INIT“ wird auf dem Bildschirm angezeigt und die Soundbar wird ausgeschaltet. Das Update ist abgeschlossen.

• Dieses Produkt verfügt über eine DUAL- BOOT-Funktion. Wenn die Firmware nicht aktualisiert werden kann, können Sie sie erneut aktualisieren.DEU - 29 Wenn UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus, trennen Sie

das Speichergerät mit den Update-Dateien und verbinden Sie es anschließend erneut mit dem USB-Anschluss der Soundbar.

2. Ziehen Sie das Stromkabel der Soundbar ab,

schließen Sie es erneut an und schalten Sie dann die Soundbar ein.

• Das Aktualisieren der Firmware funktioniert gegebenenfalls nicht richtig, wenn von der Soundbar unterstützte Audiodateien auf dem Speichergerät gespeichert sind.

• Unterbrechen Sie während des Aktualisierungsprozesses nicht die Stromversorgung und entfernen Sie nicht den USB-Speicher. Wenn die Aktualisierung der Firmware abgeschlossen ist, wird das Hauptgerät automatisch ausgeschaltet.

• Wenn die Aktualisierung abgeschlossen ist, wird die Benutzereinrichtung der Soundbar initialisiert. Wir empfehlen Ihnen, Ihre persönlichen Einstellungen schriftlich zu notieren, damit Sie sie nach dem Update leicht wiederherstellen können. Beachten Sie, dass durch die Aktualisierung der Firmware auch die Subwoofer-Verbindung zurückgesetzt wird. Wenn die Verbindung zum Subwoofer nach dem Update nicht automatisch wiederhergestellt wird, siehe Seite 6. Wenn das Software-Update fehlschlägt, prüfen Sie, ob der USB-Speicher defekt ist.

• Benutzer von Mac OS sollten als USB- Format MS-DOS (FAT) verwenden.

• Abhängig vom Hersteller des Speichergeräts ist eine Aktualisierung über USB gegebenenfalls nicht verfügbar.DEU - 30 11 FEHLERBEHEBUNG Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte. Das Gerät wird nicht eingeschaltet. Ist das Stromkabel an die Steckdose angeschlossen? ; Schließen Sie den Netzstecker an die Steckdose an. Eine Funktion funktioniert nicht, wenn die Taste gedrückt wird. Gibt es statische Elektrizität in der Luft? ; Trennen Sie den Netzstecker und schließen Sie ihn erneut an. Im BT-Modus kommt es zu Tonaussetzern. ; Siehe die Abschnitte zur Bluetooth-Verbindung auf Seite 11 und 17. Es wird kein Ton wiedergegeben. Ist die Stummschaltfunktion aktiviert? ; Drücken Sie die Taste VOL, um die Funktion zu deaktivieren. Ist die Lautstärke auf das Minimum eingestellt? ; Passen Sie die Lautstärke an. Die Fernbedienung funktioniert nicht. Sind die Batterien leer? ; Tauschen Sie sie gegen neue aus. Ist der Abstand zwischen Fernbedienung und Soundbar-Hauptgerät zu groß? ; Gehen Sie mit der Fernbedienung näher an das Soundbar-Hauptgerät heran. Die rote LED am Subwoofer blinkt und der Subwoofer gibt keinen Ton wider. Dieses Problem kann auftreten, wenn der Subwoofer nicht an das Soundbar-Hauptgerät angeschlossen ist. ; Versuchen Sie, Ihren Subwoofer erneut anzuschließen. (Weitere Informationen nden Sie auf Seite 6.) Der Subwoofer dröhnt und vibriert spürbar. Versuchen Sie, die Vibration Ihres Subwoofers anzupassen. ; Drücken Sie die Taste WOOFER an Ihrer Fernbedienung nach oben oder unten, um die Lautstärke des Subwoofers anzupassen. (zwischen-12, -6 ~ +6).DEU - 31 12 LIZENZ Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. 13 BEKANNTMACHUNG

LIZENZEN Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-Mail unter der Adresse an Samsung (oss.request@samsung.com). 14 WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.

• Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.DEU - 32

15 SPEZIFIKATIONEN UND LEITFADEN

Technische daten ALLGEMEIN USB 5V/0,5A Gewicht Soundbar-Hauptgerät 2,7 kg Subwoofer (PS-WM20/PS-WM21) 4,6 kg Abmessungen (B × H × T) Soundbar-Hauptgerät 1078,0 x 47,5 x 129,0 mm Subwoofer (PS-WM20/PS-WM21) 179,0 x 353,0 x 299,5 mm Betriebstemperatur +5°C bis +35°C Zulässige Luftfeuchtigkeit 10 % ~ 75 % AMPLIFIER Nennausgangsleistung Soundbar-Hauptgerät 22W x 4, 4 ohm (Tieftöner) 21W x 2, 8 ohm (Hochtöner) Subwoofer (PS-WM20/PS-WM21) 130W, 3 ohm Unterstützte Wiedergabeformate (DTS 2.0-Ton wird im DTS-Format wiedergegeben.) LPCM 2ch, Dolby Audio™ (unterstützt Dolby® Digital), DTS Ausgangsleistung des Drahtlosgeräts BT max. Transmitterleistung 100 mW bei 2,4 GHz – 2,4835 GHz SRD max. Transmitterleistung 25 mW bei 5,725 GHz – 5,825 GHz HINWEISE

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

• Gewicht und Abmessungen können von den Angaben abweichen.

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts) Gesamtstromverbrauch im Bereitschaftszustand (W) 2,7W Bluetooth Anschlussdeaktivierungsmethode Drücken Sie die „Bluetooth POWER“-Taste auf der Fernbedienung im „BT“ -Modus.

• Samsung Electronics erklärt hiermit, dass dieses Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse abrufbar: http://www.samsung.com geben Sie unter Support > Produktsupport suchen den Modellnamen ein. Dieses Gerät kann in allen EU-Ländern betrieben werden.DEU - 33 [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG- Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen. Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Für Informationen über die Umweltverpichtungen und produktspezischen regulatorischen Verpichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlEST - ii OHUTUSTEAVE HOIATUSED
