MANUALE UTENTE HWM4501 SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL’INTERNO NON VI SONO PARTI RIPARABILI DALL’UTENTE. PER L’ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.Questo simbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.Attenzione, consultare le Istruzioni per l’uso: Questo simbolo indica all’utente la necessità di consultare il manuale dell’utente per ottenere ulteriori informazioni sulla sicurezza. AVVERTENZA

• Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità. ATTENZIONE

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.

• Non schizzare o sgocciolare liquidi sull’apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull’apparecchio.

• Per spegnere completamente l’apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.ITA - iii PRECAUZIONI

1. Vericare che le caratteristiche degli

alimentatori CA presenti in casa corrispondano all’etichetta di identicazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), vericando che vi sia spazio sufciente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l’unità su amplicatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l’unità, scollegare il connettore CA dalla presa di rete. Scollegare l’unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di

alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l’unità.

3. Non esporre l’unità alla luce diretta del sole o

ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell’unità.

4. Tenere il prodotto lontano da fonti di umidità

(ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell’unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all’uso industriale. Questo prodotto è destinato esclusivamente all’uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l’unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto

contengono sostanze chimiche dannose per l’ambiente. Non smaltirle con i comuni riuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installazione scorretta delle batterie può causarne l’esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti. INFORMAZIONI SUL MANUALE Il manuale utente è composto da due parti: il presente MANUALE UTENTE semplicato in formato cartaceo e un MANUALE COMPLETO dettagliato che è possibile scaricare. MANUALE UTENTE Consultare questo manuale per istruzioni di sicurezza, informazioni sull’installazione del prodotto, i componenti, i collegamenti e le speciche del prodotto. MANUALE COMPLETO È possibile accedere al centro assistenza clienti scansionando il codice QR. Per visualizzare il manuale sul proprio PC o dispositivo mobile, scaricarlo dal sito in formato documento. (http://www.samsung.com/support) Le caratteristiche e le speciche sono soggette a modiche senza preavviso.ITA - iv SOMMARIO 01 Vericadeicomponenti 2 Inserimento delle batterie prima dell’utilizzo del telecomando (2 batterie AA) ------------------------- 2 02 Panoramicadelprodotto 3 Pannello superiore / Pannello anteriore della Soundbar ------------------------- 3 Pannello inferiore della Soundbar ------------------------- 4 03 CollegamentodellaSoundbar 5 Collegamento alla rete elettrica

Collegamento della Soundbar al subwoofer

– Connessione automatica tra il subwoofer e la Soundbar

– Connessione manuale del subwoofer in caso di connessione automatica non riuscita

– Collegamento tramite un cavo ottico

– Collegamento di una TV tramite un cavo HDMI

– Connessione di una TV mediante Bluetooth

05 Collegamentodiundispositivoesterno 13 Collegamento tramite un cavo audio (AUX) ottico o analogico

Collegamento tramite un cavo HDMI

08 Utilizzodeltelecomando 21 Come utilizzare il telecomando

Regolazione del volume della Soundbar tramite il telecomando di una TV

Utilizzo dei tasti nascosti

Speciche di uscita per diverse modalità di effetti sonori

09 Installazionedelsupportoaparete 26 Precauzioni per l’installazione

Componenti per il montaggio a parete

10 Aggiornamentodelsoftware 28 Procedura per l’aggiornamento

Se non compare la scritta UPDATE

11 Risoluzionedeiproblemi 30 12 Licenza 31 13 Avvisodilicenzaopensource 31 14 Notaimportantesulservizio 31 15 Specicheeguida 32 Speciche

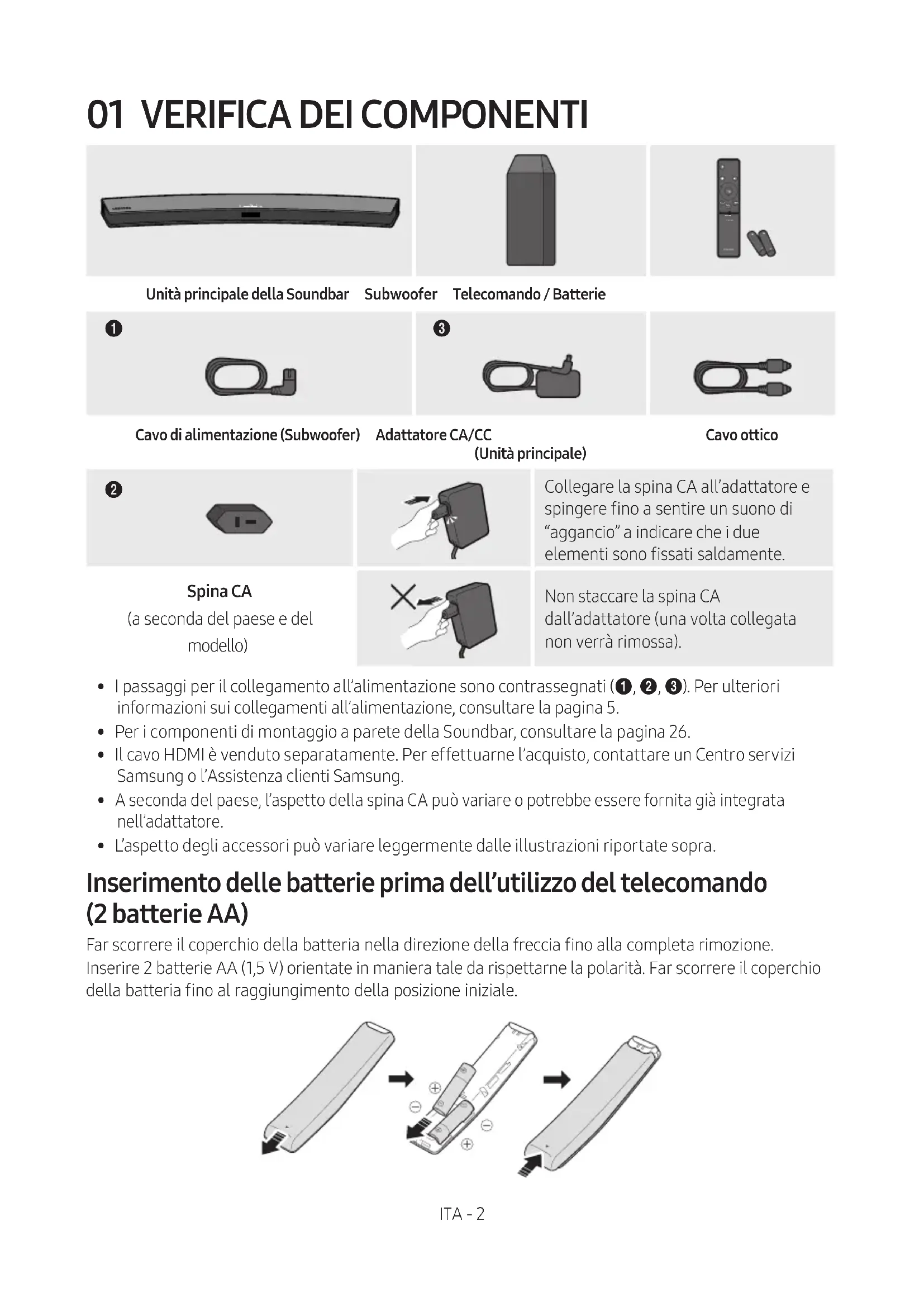

Cavodialimentazione(Subwoofer) AdattatoreCA/CC (Unitàprincipale) Cavoottico

Collegare la spina CA all’adattatore e spingere no a sentire un suono di “aggancio” a indicare che i due elementi sono ssati saldamente. SpinaCA (a seconda del paese e del modello) Non staccare la spina CA dall’adattatore (una volta collegata non verrà rimossa).

• I passaggi per il collegamento all’alimentazione sono contrassegnati (1, 2, 3). Per ulteriori informazioni sui collegamenti all’alimentazione, consultare la pagina 5.

• Per i componenti di montaggio a parete della Soundbar, consultare la pagina 26.

• Il cavo HDMI è venduto separatamente. Per effettuarne l’acquisto, contattare un Centro servizi Samsung o l’Assistenza clienti Samsung.

• A seconda del paese, l’aspetto della spina CA può variare o potrebbe essere fornita già integrata nell’adattatore.

• L’aspetto degli accessori può variare leggermente dalle illustrazioni riportate sopra. Inserimentodellebatterieprimadell’utilizzodeltelecomando (2batterieAA) Far scorrere il coperchio della batteria nella direzione della freccia no alla completa rimozione. Inserire 2 batterie AA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio della batteria no al raggiungimento della posizione iniziale.ITA - 3

Pannellosuperiore/PannelloanterioredellaSoundbar Posizionare il prodotto in modo tale che il logo SAMSUNG si trovi nella parte superiore.

Tasto (Alimentazione) Consente di accendere e spegnere il dispositivo.

Tasto-/+(Volume) Consente di regolare il volume.

• Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.

Tasto (Sorgente) Consente di selezionare il modo di ingresso della sorgente. Mododiingresso Visualizzazione Ingresso digitale ottico D.IN Ingresso ARC (HDMI OUT) D.IN TV ARC (Conversione automatica) Ingresso AUX AUX Ingresso HDMI HDMI Modo BLUETOOTH BT Modo USB USB

• Per attivare il modo “BTPAIRING”, cambiare la sorgente passando al modo “BT”, quindi tenere premuto il tasto (Sorgente) per almeno 5 secondi.

Visualizzazione Consente di visualizzare lo stato e il modo attuale del prodotto.

Quando si inserisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.

Quando si accende l’unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.

Per attivare solo l’audio del Soundbar, disattivare i diffusori della TV nel menu di congurazione audio della TV. Vedere il manuale fornito con il televisore.ITA - 4 PannelloinferioredellaSoundbar HDMI IN5V 0.5AHDMI OUT(TV-ARC)AUX INDC 19VOPTICAL INDC 19V 5V 0.5A HDMI IN HDMI OUT (TV-ARC)

AUX IN Collegare all’uscita analogica di un dispositivo esterno.

OPTICALIN(D.IN) Collegare all’uscita digitale (ottica) di un dispositivo esterno.

DC19V(Ingressoalimentazione) Collegare l’adattatore CA/CC.

HDMI IN Consente l’ingresso di segnali audio e video contemporaneamente utilizzando un cavo HDMI. Collegare all’uscita HDMI di un dispositivo esterno.

HDMIOUT(TV-ARC) Collegare alla presa jack HDMI (ARC) di una TV.

(5V0.5A) Collegare a un dispositivo USB per riprodurre le musicali sul dispositivo USB tramite la Soundbar.

Quando si disconnette il cavo di alimentazione dell’adattatore CA/CC da una presa a muro, tirare la spina. Non tirare il cavo.

Non collegare questa unità o altri componenti a una presa CA no a quanto tutti i collegamenti tra i componenti sono stati completati.ITA - 5 03 COLLEGAMENTODELLASOUNDBAR Collegamentoallareteelettrica Utilizzare nel seguente ordine i componenti di alimentazione (1, 2, 3) per collegare le unità alle prese elettriche: 1.) Subwoofer 2.) UnitàprincipaledellaSoundbar. Vedere le gure sottostanti.

• Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, vedere l’etichetta applicata al prodotto. (Etichetta: Fondo dell’unità principale della Soundbar)

AdattatoreCA/CC 2 SpinaCAITA - 6 CollegamentodellaSoundbaralsubwoofer Quando è collegato il subwoofer, vengono riprodotti potenti toni bassi. ConnessioneautomaticatrailsubwooferelaSoundbar Al momento dell’accensione dopo il collegamento dei cavi di alimentazione alla Soundbar e al subwoofer, il subwoofer si connette automaticamente alla Soundbar.

• Una volta completata l’associazione automatica, si accendono gli indicatori blu sulla parte superiore del subwoofer. LucidellespieLEDsopraalsubwoofer LED Stato Descrizione Soluzione Blu Acceso Connessione riuscita (funzionamento normale)

Lampeggiante Ripristino della connessione Vericare che il cavo di alimentazione sia collegato correttamente all’unità principale della Soundbar o attendere qualche istante. (Se continua a lampeggiare, provare a connettere manualmente il subwoofer. Consultare la pagina 7.) Rosso Acceso Standby (con l’unità principale della Soundbar spenta) Vericare che il cavo di alimentazione sia collegato correttamente all’unità principale della Soundbar. Connessione non riuscita Procedere nuovamente alla connessione. Vedere le istruzioni relative alla connessione manuale a pagina 7. Rosso e blu Lampeggiante Malfunzionamento Consultare il manuale per i recapiti del Centro servizi Samsung.ITA - 7 Connessionemanualedelsubwooferincasodiconnessioneautomaticanonriuscita Controlliprimadieffettuarelaconnessionemanuale

• Vericare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente.

• Assicurarsi che la Soundbar sia accesa.

1. Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi.

2. Spegnere la Soundbar.

3. Tenere premuto il tasto VOL sul telecomando per almeno 5 secondi con la Soundbar spenta (OFF).

4. Il messaggio ID SET viene visualizzato sul display della Soundbar per 1,3 secondi, poi scompare.

ID SET SurroundSOUND MODE Bluetooth POWER VOL WOOFER SOUNDBAR 5 Sec

5. Quando l’indicatore blu del subwoofer lampeggia, accendere la Soundbar premendo il tasto

(Alimentazione) sul pannello superiore dell’unità principale o sul telecomando.

6. Una volta stabilita con successo la connessione, l’indicatore blu sulla parte superiore del subwoofer

rimane sempre acceso.

• Se il processo di connessione non ha esito positivo, l’indicatore blu lampeggia in maniera continua. Tornare al passaggio 1 e ricominciare. NOTE

• Non collegare il cavo di alimentazione di questo prodotto o la tua TV a una presa a muro no a quanto tutti i collegamenti tra i componenti sono stati completati.

• Prima di spostare o installare questo prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.ITA - 8

• Se l’unità principale è spenta, il diffusore wireless entrerà in modo standby e lo Led di STANDBY nella parte superiore diventerà rosso dopo aver lampeggiato in blu molte volte.

• Se si utilizza un dispositivo che sfrutta la medesima frequenza (5,8 Ghz) della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.

• La distanza di trasmissione massima del segnale wireless dell’unità principale è di circa 10 metri, ma può variare a seconda dell’ambiente di funzionamento. Se tra l’unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il sistema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attraversare il metallo. PRECAUZIONI

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.

• Per prestazioni di ascolto ottimali, assicurarsi che l’area circostante il diffusore wireless e il posizionamento del modulo di ricezione wireless (venduto separatamente) siano sgombri da ostacoli. Perprovareilveroimpiantoaudiosurroundwireless,collegareilkitdidiffusoriposteriori wirelessSamsung(SWA-8500S)allaSoundbar(vendutoseparatamente).Perulteriori informazioni,consultareilmanualedelkitdidiffusoriposterioriwirelessSamsung.ITA - 9

04 COLLEGAMENTO ALLA TV

È possibile ascoltare l’audio della TV dalla Soundbar grazie a connessioni cablate o wireless.

• Quando la Soundbar è collegata a specici modelli di televisore Samsung, è possibile controllarla utilizzando il telecomando della TV. – Utilizzando un cavo ottico, questa caratteristica è supportata dalle Smart TV Samsung del 2017 con supporto per il Bluetooth. – Questa funzione consente inoltre di utilizzare il menu della TV per regolare il campo sonoro e diverse impostazioni, oltre al volume e alla funzione di muto. Metodo1.Collegamentomedianteuncavo Collegamentotramiteuncavoottico AUX INOPTICAL INOPTICAL OUTCavootticoPartesuperioredellaSoundbarFondodellaSoundbar D.IN

1. Collegare la presa jack OPTICAL IN (Audio) della Soundbar alla presa jack OPTICAL OUT della TV

con un cavo ottico digitale.

2. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare la

• Se la Soundbar è connessa a una smart TV Samsung rilasciata dopo il 2017, la funzione Bluetooth POWER si attiva automaticamente per consentire il controllo della Soundbar tramite il telecomando della TV. (Consultare la pagina 23 per i dettagli su Bluetooth POWER.)ITA - 10 AutoPowerLink Auto Power Link accende automaticamente la Soundbar quando la TV è accesa.

1. Collegare la Soundbar e una TV con un cavo ottico digitale.

2. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare “D.IN”.

3. Premere il tasto Sinistra del telecomando per 5 secondi per attivare o

disattivare Auto Power Link.

• Per impostazione predenita, la funzione Auto Power Link è impostata su ON. (Per disattivare questa funzione, utilizzare la Soundbar.)

• A seconda del dispositivo collegato, Auto Power Link potrebbe non funzionare.

• Questa funzione è disponibile solamente nel modo “D.IN”. CollegamentodiunaTVtramiteuncavoHDMI HDMI INHDMI OUT(TV-ARC)HDMI IN(ARC)CavoHDMI (nonfornitoindotazione)Vericarelapresenzadel(ARC)pressolaportaHDMIINdellapropriaTV.VericarelaportaHDMIOUT(TV-ARC)dell'unitàprincipaledellaSoundbar.FondodellaSoundbarPartesuperioredellaSoundbar TV ARC

1. Con la Soundbar e la TV accese, collegare il cavo HDMI (non fornito in dotazione) come illustrato

2. “TV ARC” compare nella nestra di visualizzazione dell’unità principale della Soundbar e la

Soundbar riproduce l’audio della TV.

• Se l’audio della TV è impercettibile, premere il tasto (Sorgente) sul telecomando o sul pannello superiore della Soundbar per passare alla modalità “D.IN”. Sullo schermo vengono visualizzati “D.IN” e “TV ARC” n sequenza e viene riprodotto l’audio della TV.ITA - 11

• Se “TV ARC” non compare nella nestra di visualizzazione dell’unità principale della Soundbar, vericare che il cavo sia collegato alla porta corretta.

• Utilizzare i tasti del volume del telecomando della TV per regolare il volume della Soundbar. NOTE

• L’HDMI è un’interfaccia che permette la trasmissione digitale di dati audio e video con un singolo connettore.

• Se la TV è dotata di una porta ARC, collegare il cavo HDMI all’ingresso HDMI IN (ARC).

• Consigliamo l’uso di un cavo HDMI coreless, se possibile. Se si utilizza un cavo HDMI cored, usarne uno il cui diametro sia inferiore ai 14 mm.

• Anynet+ deve essere attivato.

• Questa funzione non è disponibile, se il cavo HDMI non supporta l’ARC. Metodo2.Connessionewireless ConnessionediunaTVmedianteBluetooth In caso di connessione di una TV mediante Bluetooth, è possibile percepire l’audio stereo senza i fastidi dovuti al cablaggio.

• È possibile connettere solo una TV alla volta. Laconnessioneiniziale

1. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare “BT”.

2. Passare da “BT” a “BTPAIRING”.

• Se viene visualizzato il messaggio “BTREADY”, tenere premuto il tasto (Sorgente) sul pannello superiore della Soundbar o sul telecomando per almeno 5 secondi per visualizzare “BTPAIRING”.

3. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)

4. Selezionare “[AV]SamsungSoundbarMxxxxM-Series” dall’elenco visualizzato nella schermata

della TV. Una Soundbar disponibile è indicata con “NeedPairing” o “Paired” nell’elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.

• Una volta connessa la TV, viene visualizzato il messaggio [NomeTV] → “BT” sul display frontale della Soundbar.

5. Ora è possibile percepire l’audio della TV dalla Soundbar.ITA - 12

Seildispositivononriesceaconnettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. “[AV]SamsungSoundbar MxxxxM-Series”) compare nell’elenco, cancellatela.

• Nella modalità “BT”, tenere premuto per almeno 5 secondi il tasto (Sorgente) sul pannello superiore della Soundbar o sul telecomando per passare alla modalità “BTPAIRING”. Quindi, selezionare “[AV]SamsungSoundbarMxxxxM-Series” ell’elenco di ricerca della TV. CosasonoglistatiBTREADYeBTPAIRING?

• BTREADY : In questo modo, è possibile cercare TV precedentemente connesse o connettersi alla Soundbar da un dispositivo mobile precedentemente connesso.

• BTPAIRING : In questa modalità è possibile connettersi a un nuovo dispositivo. (Mentre si è in modalità “BT”, tenere premuto per almeno 5 secondi il tasto (Sorgente) sul pannello superiore della Soundbar o sul telecomando.) NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.

• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.

• La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni: – Se la Soundbar è circondata da un potente campo elettrico. – Se si effettua l’associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea. – Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall’unità principale della Soundbar. DisconnessionedellaSoundbardallaTV Premere il tasto (Sorgente) sul pannello superiore o sul telecomando e passare a una modalità qualunque eccetto “BT”.

• La disconnessione richiede tempo perché la TV deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)

• Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto p (Riproduci/Sospendi) sul telecomando per 5 secondi in stato “BTREADY”. (Attivato → Disattivato)ITA - 13

05 COLLEGAMENTO DI UN DISPOSITIVO

ESTERNO È possibile connettersi a un dispositivo esterno tramite una rete cablata o wireless per riprodurre l’audio del dispositivo esterno tramite la Soundbar. Collegamentotramiteuncavoaudio(AUX)otticooanalogico

LettoreBD/DVD/Decoder/ Consolepervideogiochi 1Cavoaudio(AUX) X Collegare l’ AUX IN (Audio) dell’unità principale alla presa jack AUDIO OUT del dispositivo sorgente utilizzando un cavo audio. Y Selezionare la modalità “AUX” premendo il tasto (Sorgente) sul pannello superiore o sul telecomando. 2Cavoottico X Collegare il OPTICAL IN (Audio) ell’unità principale alla presa jack OPTICAL OUT del dispositivo sorgente utilizzando un cavo ottico digitale. Y Selezionare la modalità “D.IN” premendo il tasto (Sorgente) sul pannello superiore o sul telecomando.ITA - 14 CollegamentotramiteuncavoHDMI HDMI INHDMI OUT(TV-ARC) HDMI OUT HDMI IN (ARC) CavoHDMI (nonfornitoindotazione)CavoHDMI (nonfornitoindotazione)FondodellaSoundbar

1. Collegare un cavo HDMI (non fornito in dotazione) dalla presa jack HDMI IN, situata sul retro del

prodotto, alla presa jack HDMI OUT del dispositivo digitale.

2. Collegare un cavo HDMI (non fornito in dotazione) dalla presa jack HDMIOUT(TV-ARC), situata sul

retro del prodotto, alla presa jack HDMI IN della TV.

3. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare

4. Il modo “HDMI” è visualizzato sul pannello display della Soundbar e l’audio viene riprodotto.ITA - 15

06 COLLEGAMENTODIUNDISPOSITIVOUSB È possibile riprodurre tramite la Soundbar le musicali contenuti in dispositivi di memoria. VisualizzazionePortaUSB HDMI IN5V 0.5AHDMI OUT(TV-ARC)AUX INDC 19VOPTICAL IN 5V 0.5A USB

1. Collegare il dispositivo USB alla porta USB del prodotto.

2. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare “USB”.

3. Nel display viene visualizzato “USB”.

4. Riprodurre le musicali dal dispositivo di memoria tramite la Soundbar.

• La Soundbar si spegne automaticamente (Spegnimento automatico disattivato) se non è stato collegato alcun dispositivo USB per più di 5 minuti.ITA - 16 Elencodellacompatibilità Estensione Codec Frequenzadi campionamento Velocitàditrasmissione *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320kbps MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps MPEG 2,5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps *.wma Wave_Format_MSAudio1 16KHz ~ 48KHz 56 ~ 128kbps Wave_Format_ MSAudio2 16KHz ~ 48KHz 56 ~ 128kbps *.aac AAC 16KHz ~ 96KHz 48 ~ 320kbps A AC-LC 16KHz ~ 96KHz 128 ~ 192kbps 5,1 canali 320 kbps HE-AAC 24KHz ~ 96KHz 48 ~ 64kbps 5,1 canali 160 kbps *.wav - 16KHz ~ 48KHz no a 3000 kbps *.ogg OGG 1.1.0 16KHz ~ 48KHz 50 ~ 500kbps *.ac FLAC 1.1.0, FLAC 1.2.1 16KHz ~ 96KHz no a 3000 kbps

• Se nel dispositivo USB sono presenti troppi le e cartelle, la Soundbar potrebbe impiegare qualche istante per l’accesso a e la riproduzione dei le.ITA - 17

07 CONNESSIONE DI UN DISPOSITIVO

MOBILE ConnessionetramiteBluetooth In caso di connessione di un dispositivo mobile mediante Bluetooth, è possibile percepire l’audio stereo senza i fastidi dovuti al cablaggio.

• È possibile connettere solo un dispositivo Bluetooth alla volta. DispositivoBluetooth Laconnessioneiniziale

1. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare “BT”.

2. Passare da “BT” a “BTPAIRING”.

• Se viene visualizzato il messaggio “BTREADY”, tenere premuto il tasto (Sorgente) sul pannello superiore della Soundbar o sul telecomando per almeno 5 secondi per visualizzare “BTPAIRING”.

3. Selezionare “[AV]SamsungSoundbarMxxxxM-Series” all’elenco visualizzato.

• Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [NomedispositivoBluetooth] → “BT”.

4. Riprodurre le musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

Seildispositivononriesceaconnettersi

• Se la voce relativa alla Soundbar precedentemente connessa (ad es. “[AV]SamsungSoundbar MxxxxM-Series”) compare nell’elenco, cancellatela.

• Nella modalità “BT”, tenere premuto per almeno 5 secondi il tasto (Sorgente) sul pannello superiore della Soundbar o sul telecomando per passare alla modalità “BTPAIRING”. Quindi, selezionare “[AV]SamsungSoundbarMxxxxM-Series” nell’elenco di ricerca del dispositivo Bluetooth.ITA - 18 CosasonoglistatiBTREADYeBTPAIRING?

• BTREADY : In questo modo, è possibile cercare TV precedentemente connesse o connettersi alla Soundbar da un dispositivo mobile precedentemente connesso.

• BTPAIRING : In questa modalità è possibile connettersi a un nuovo dispositivo. (Mentre si è in modalità “BT”, tenere premuto per almeno 5 secondi il tasto (Sorgente) sul pannello superiore della Soundbar o sul telecomando.) NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.

• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.

• La Soundbar si spegne automaticamente dopo 5 minuti nello stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni: – Se la Soundbar è circondata da un potente campo elettrico. – Se si effettua l’associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea. – Se il dispositivo Bluetooth è spento, fuori posto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio forni a microonde, LAN wireless e così via, devono essere tenuti lontano dall’unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).

• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).

• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).

• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando “[AV]SamsungSoundbarMxxxxM-Series” dall’elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo “BT”. – Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar appare nell’elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza “BTREADY”.

• La Soundbar non può essere accoppiata a nessun altro dispositivo Bluetooth, mentre si usa la funzione Bluetooth. AccensioneBluetoothPOWER(BluetoothPOWER) Quando la funzione Accensione Bluetooth Power è attivata e il Soundbar è spento, se un dispositivo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Premere il tasto BluetoothPOWER sul telecomando con la Soundbar accesa.

2. “ON-BLUETOOTHPOWER” viene visualizzato sul display della Soundbar.ITA - 19

DisconnettereildispositivoBluetoothdallaSoundbar È possibile scollegare il dispositivo Bluetooth dall’Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L’Soundbar viene scollegato.

• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio “BTDISCONNECTED”. DisconnessionedellaSoundbardaldispositivoBluetooth Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi passare a una modalità qualunque eccetto “BT”.

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)

• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio “BTDISCONNECTED”. NOTE

• In modo di connessione Bluetooth, la connessione cade se la distanza tra l’Soundbar e il dispositivo Bluetooth supera 10 m.

• L’Soundbar si spegne automaticamente dopo 5 minuti in modo Pronto. UlterioriinformazionisulBluetooth Bluetooth è una tecnologia che permette di collegare facilmente tra di loro dispositivi compatibili con Bluetooth attraverso una connessione wireless a breve raggio.

• Il dispositivo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se: – Una parte del corpo è a contatto con il sistema di ricezione / di trasmissione del dispositivo Bluetooth o dell’Soundbar. – È soggetto a variazioni elettriche dovute a interferenze derivanti da riessioni dei segnali su pareti, spigoli o tramezzature d’ufcio. – È esposto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, forni a microonde e LAN wireless.

• Collegare l’Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

• Maggiore è la distanza tra l’Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d’azione del Bluetooth, la connessione si interrompe.

• In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.

• Il collegamento Bluetooth funziona solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distanza è superiore a questo limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte, anche entro il limite indicato.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.ITA - 20 Utilizzodell’appSamsungAudioRemote Installazionedell’appSamsungAudioRemote Per controllare la Soundbar con il dispositivo smart e l’app Samsung Audio Remote, scaricare l’app Samsung Audio Remote da Google Play. Ricercadimercato:SamsungAudioRemote Avviodell’appSamsungAudioRemote Per avviare e utilizzare l’app Samsung Audio Remote, toccare l’icona Audio Remote sul dispositivo smart e seguire le istruzioni su schermo. AudioRemote

• L’app Samsung Audio Remote è compatibile solo con telefoni cellulari Android e dispositivi mobili con Android OS 3.0 o versioni successive.ITA - 21

Alimentazione Surround VOL WOOFER SOUNDMODEBluetoothPOWER Consente di accendere e spegnere la Soundbar.

Controlloaudio Surround VOL WOOFER SOUND MODE Bluetooth POWER È possibile selezionare TREBLE, BASS o AUDIO SYNC.

• Per controllare il volume dei suoni alti o bassi, selezionare TREBLE o BASS in Impostazioni audio, quindi regolare il volume tra -6~+6 utilizzando i tasti Su/Giù.

• Tenere premuto il tasto (Controllo audio) per circa 5 secondi per regolare l’audio per ogni banda di frequenza. È possibile effettuare una selezione (Sinistro/ Destro) tra 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz e 10 KHz; ogni selezione può essere ulteriormente regolata su un’impostazione di -6 ~ +6 (Su/Giù).

• Se il video e l’audio della TV e della Soundbar non sono sincronizzati, selezionare AUDIO SYNC in Impostazioni audio, quindi impostare il ritardo audio tra 0~300 millisecondi utilizzando i tasti Su/Giù. (Ad eccezione del modo “USB”)

• Audio Sync è supportato soltanto in alcune funzioni.

Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER La funzione Audio surround conferisce al suono profondità e senso dello spazio. Ogni volta che si preme questo tasto, si alternano ON e OFF.

• ON : Consente di riprodurre l’audio in tutti i diffusori.

• OFF : Consente di udire l’audio del canale sorgente originale da diversi diffusori.ITA - 22

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Consente di selezionare l’effetto sonoro desiderato scegliendo tra STANDARD, MUSIC, CLEAR VOICE, SPORTS o MOVIE. Selezionare la modalità "STANDARD" se si vuole ascoltare l'audio originale.

• DRC(DynamicRangeControl) Consente di applicare il controllo della gamma dinamica alle tracce Dolby Digital. Tenendo premuto il tasto SOUND MODE mentre si è nel modo standby, DRC (Dynamic Range Control) si accende o si spegne. Se DRC è acceso, si riduce il volume dell’audio. (L’audio potrebbe essere distorto.)

Surround VOL WOOFER SOUND MODE Bluetooth POWER Sorgente Premere per selezionare una sorgente collegata alla Soundbar.

• ModoBTPAIRING Per attivare il modo “BTPAIRING” nel modo “BT”, tenere premuto il tasto (Sorgente) per più di 5 secondi. Per i dettagli, consultare la pagina 17.

• FunzioneAutoPowerDown L’unità si spegne automaticamente nelle situazioni elencate di seguito. – Modalità D.IN / HDMI / BT / USB: Se non è presente un segnale audio per 5 minuti. – Modalità AUX : – Se il cavo audio (AUX) è scollegato per 5 minuti. – Se non è presente alcun input KEY per 8 ore quando il cavo audio (AUX) è collegato. (La funzione Auto Power Down - Spegnimento automatico, può essere disattivata soltanto in quel caso.) – Per disattivare la funzione Auto Power Down, in modalità “AUX” tenere premuto il pulsante p per 5 secondi. “ON-AUTOPOWERDOWN” / “OFF-AUTOPOWERDOWN” apparirà sul display.

Riproduci/ Sospendi Surround VOL WOOFER SOUNDMODEBluetoothPOWER Premere il tasto p per sospendere temporaneamente la riproduzione di un le musicale. Premendo nuovamente il tasto, si riavvia la riproduzione.ITA - 23

Surround VOL WOOFER SOUNDMODEBluetoothPOWER Su/Giù/ Sinistra/ Destra PremereleareeindicateperselezionareSu/Giù/Sinistra/Destra. Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.

• Ripeti Per utilizzare la funzione Ripeti nel modo “USB”, premere il tasto Su.

• Saltabrano Premere il tasto Destra per selezionare il le musicale successivo. Premere il tasto Sinistra per selezionare il le musicale precedente.

• Anynet+/AutoPowerLink È possibile attivare o disattivare Anynet+ e Auto Power Link. Le funzioni Anynet+ e Auto Power Link sono controllate rispettivamente dai tasti Destra e Sinistra. – Anynet+ : Se la Soundbar è collegata a una TV Samsung tramite un cavo HDMI, è possibile controllare la Soundbar mediante il telecomando della TV Samsung. Tenere premuto il tasto Destra per 5 secondi per cambiare lo stato della funzione Anynet+ da ON a OFF e viceversa. – Auto Power Link : Se la Soundbar è collegata alla TV tramite un cavo ottico digitale, la Soundbar può accendersi automaticamente all’accensione della TV. Tenere premuto il tasto Sinistra per 5 secondi per cambiare lo stato della funzione Auto Power Link da ON a OFF e viceversa. – Per impostazione predenita, Anynet+ / Auto Power Link sono impostati su ON.

Surround VOL WOOFER SOUND MODE Bluetooth POWER Bluetooth POWER Premere per attivare o disattivare la funzione Bluetooth POWER o la limitazione del volume.

• FunzioneBluetoothPOWER : Se la Soundbar è nel modo standby e la funzione Bluetooth POWER è accesa, all’accensione di un dispositivo Bluetooth già connesso in precedenza la Soundbar si accende automaticamente e si connette al dispositivo tramite Bluetooth. – Se la funzione di Bluetooth POWER è attiva, sul display della Soundbar viene visualizzato “ON-BLUETOOTHPOWER”. Per disattivare la funzione Bluetooth POWER, premere il tasto BluetoothPOWER una volta. Dopodiché, comparirà sul display anteriore “OFF-BLUETOOTHPOWER”. – Se è attivo il modo “D.IN” e la Soundbar è connessa a una smart TV Samsung rilasciata dopo il 2017, è possibile controllare la Soundbar tramite il telecomando della TV. In questo modo, non è possibile disattivare Bluetooth POWER.

• Funzionedilimitazionedelvolume: Dal momento che l’attivazione del dispositivo a volume elevato potrebbe danneggiare l’udito, questa funzione regola il volume a 20 se il volume impostato è superiore a 20. – Il valore predenito della Funzione di limitazione del volume è disattivo. Il volume impostato viene mantenuto tale anche quando l’alimentazione viene disattivata. – Per cambiare questa impostazione, tenere premuto il tasto BluetoothPOWER sul telecomando per 5 secondi. Se la limitazione del volume è impostata su disattiva, compare “V FREE” sul display anteriore e se invece la funzione è su attiva, compare “V LOCK”.ITA - 24

• Muto Premere il tasto VOL per disattivare l’audio. Premerlo nuovamente per riattivare l’audio. RegolazionedelvolumedellaSoundbartramiteiltelecomandodi unaTV ÈpossibileutilizzareilmenudellaTVperimpostareildiffusoreTVdiunaTVSamsungcome diffusoreesterno.(Perulterioriinformazioni,consultareilmanualeutentedellaTV.)

• Dopo aver installato la Soundbar, è possibile regolare il volume della Soundbar utilizzando il telecomando a infrarossi fornito in dotazione con una TV Samsung. (Se non si desidera usufruire di questa opzione, è sufciente tenere premuto il tasto Surround per 5 secondi quando la Soundbar è accesa. Sul display della Soundbar viene visualizzato il messaggio “OFF-TVREMOTE” e la funzione si disattiva.) Per regolare il volume usando esclusivamente il telecomando della TV Samsung, tenere premuto il tasto Surround per almeno 5 secondi no a che non viene visualizzato il messaggio “SAMSUNG-TV REMOTE” sul display della Soundbar. – Ogni volta in cui si tiene premuto il tasto Surround per 5 secondi, il modo cambia con questa sequenza:“SAMSUNG-TVREMOTE” (Modo predenito) → “OFF-TVREMOTE” → “ALL-TVREMOTE”.

• Per regolare il volume della Soundbar mediante il telecomando fornito in dotazione con una TV di un produttore terzo, accendere la Soundbar, tenere premuto il tasto Surround per 5 secondi (viene visualizzato il messaggio “OFF-TVREMOTE” sul display della Soundbar), rilasciare il tasto Surround, quindi tenere premuto nuovamente il tasto Surround per almeno 5 secondi. (Sul display della Soundbar viene visualizzato “ALL-TVREMOTE”.) – Questa funzione potrebbe non essere disponibile a seconda del telecomando. – Produttori che supportano questa funzione: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCAITA - 25 Utilizzodeitastinascosti Tastonascosto Paginadiriferimento Tastodeltelecomando Funzione Surround Acceso/Spento Telecomando della TV Pagina 24 (Sorgente) Associazione BT Pagina 17 p (Riproduci / Sospendi) Acceso/Spento Auto Power Down (modo AUX) Pagina 22 Inizializzazione (Standby) Pagina 28 VOL ID SET (Standby) Pagina 7 Sinistra Auto Power Link ON/OFF Pagina 10 Destra Anynet+ ON/OFF Pagina 23 (Controllo audio) EQ 7 bande Pagina 21 SOUND MODE DRC ON/OFF (Standby) Pagina 22 Bluetooth POWER Acceso/Spento Limitazione del volume Pagina 23 Specichediuscitaperdiversemodalitàdieffettisonori Effetto Ingresso Uscita Esclusokitdidiffusori posterioriwireless Inclusokitdidiffusori posterioriwireless Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER

• È possibile acquistare il kit di diffusori posteriori wireless Samsung separatamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.ITA - 26 09 INSTALLAZIONE

PARETE Precauzioniperl’installazione

• Installare solamente su pareti verticali.

• Non installare in luoghi caratterizzati da alte temperature e livelli di umidità.

• Vericare che la parete sia sufcientemente robusta da sostenere il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installazione.

• Acquistare e utilizzare viti e ancoraggi di ssaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, ssare le viti di supporto ai montanti della parete.

• Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar. – Diametro: M5 – Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall’unità ai dispositivi esterni prima di installare la Soundbar sulla parete.

• Assicurarsi che l’unità sia spenta e scollegata dalla rete elettrica prima di installarla. In caso contrario, potrebbe provocare scosse elettriche. Componentiperilmontaggioa parete

Guidaperilmontaggioaparete Vitedissaggio (2x) Staffaper montaggioaparete (2x)

1. Posizionare la Guidaperilmontaggioa

parete contro la supercie della parete.

• La Guidaperilmontaggioaparete deve essere livellata.

• Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV. Almeno5cmITA - 27

2. Contrassegnare la posizione in cui le viti

penetreranno nella parete, quindi rimuovere la Guidaperilmontaggioaparete. Successivamente, praticare i fori per le viti utilizzando una punta da trapano delle giuste dimensioni. Center Line Center Line

3. Fissare saldamente i 2 pezzi di Staffaper

montaggio a parete al muro nelle posizioni contrassegnate utilizzando le viti appropriate.

4. Attaccare la Soundbar ai 2 pezzi di Staffaper

montaggioaparete come mostrato in gura.

5. Inserire la Vitedissaggio in ogni foro sulla

parte inferiore del prodotto. Stringere ogni Vitedissaggio per ssare la Soundbar ai 2 pezzi di Staffapermontaggioaparete. DC 19V AUX IN OPTICAL IN HDMI IN HDMI OUT (TV-ARC) 5V 0.5A

• Non aggrapparsi all’unità installata ed evitare di sottoporla ad urti o di farla cadere.

• Fissare saldamente l’unità alla parete in modo che non cada. Cadendo, potrebbe provocare lesioni o danneggiarsi.

• Quando l’unità viene installata su una parete, assicurarsi che i cavi di connessione non possano essere tirati da bambini, rischiando di farla cadere.

• Per garantire prestazioni ottimali nell’installazione a parete, installare il sistema di diffusori almeno 5 cm sotto la TV, se la TV è montato sulla parete.

• Per motivi di sicurezza, se si non monta l’unità a parete, installarla su una supercie stabile e in piano da cui sia improbabile che cada.ITA - 28 10 AGGIORNAMENTO DELSOFTWARE InfuturoSamsungpotrebbefornire aggiornamentidelrmwaredelsistemadella Soundbar. PortaUSB HDMI IN5V 0.5AHDMI OUT(TV-ARC)AUX INDC 19VOPTICAL IN 5V 0.5A Se viene messo a disposizione un aggiornamento, è possibile aggiornare il rmware collegando un dispositivo USB, su cui è stato preventivamente salvato l’aggiornamento del rmware, alla porta USB della Soundbar. Per ulteriori informazioni su come scaricare i le di aggiornamento, visitare il sito Web Samsung Electronics all’indirizzo (www.samsung.com

Support). Quindi, inserire o selezionare il modello della Soundbar, selezionare Software & Apps, quindi Downloads. Il nome dell’opzione può variare. Proceduraperl’aggiornamento

1. Seguire i passaggi elencati di seguito per

scaricare il software di prodotto: Visitare il sito Samsung su (samsung.com) cercare il nome del modello - selezionare l’opzione assistenza clienti (il nome dell’opzione è soggetto a cambiamenti).

2. Salvare il software scaricato su un archivio

USB e selezionare “Estrai qui” per decomprimere la cartella.

3. Spegnere la Soundbar e collegare la

pennetta USB contenente l’aggiornamento software alla porta USB.

4. Scollegare il cavo di alimentazione,

ricollegarlo, quindi accendere la Soundbar.

5. Accendere la Soundbar. Entro 3 minuti,

comparirà la scritta “UPDATE”, e l’aggiornamento avrà inizio.

6. Una volta completato l’aggiornamento, la

Soundbar si spegnerà. Tenere premuto il tasto p del telecomando per 5 secondi. “INIT” comparirà sul display, quindi la Soundbar si spegnerà. L’aggiornamento è completato.

• Il prodotto ha una funzione DUAL BOOT. Se il rmware non riesce a completare l’aggiornamento, sarà possibile aggiornare nuovamente il rmware.ITA - 29 Senoncomparelascritta UPDATE

1. Spegnere la Soundbar, scollegare e

ricollegare il dispositivo di archiviazione che contiene i le di aggiornamento alla porta USB della Soundbar.

2. Scollegare il cavo di alimentazione della

Soundbar, ricollegarlo, quindi accendere la Soundbar.

• L’aggiornamento del rmware potrebbe non funzionare correttamente se sul dispositivo di archiviazione sono presenti le audio supportati dalla Soundbar.

• Non scollegare l’alimentazione o rimuovere il dispositivo USB durante l’applicazione degli aggiornamenti. L’unità principale si spegnerà automaticamente dopo il completamento dell’aggiornamento del rmware.

• Dopo il completamento dell’aggiornamento, verrà avviata l’impostazione utente sulla Soundbar. Consigliamo di prendere nota delle impostazioni, così da poterle ripristinare al termine dell’aggiornamento. Attenzione: l’aggiornamento del rmware azzererà anche la connessione al subwoofer. Se la connessione al subwoofer non viene ristabilita automaticamente dopo l’aggiornamento, fare riferimento a pagina 6. Se l’aggiornamento software fallisce, vericare che l’archivio USB non sia difettoso.

• Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come formato USB.

• L’aggiornamento tramite USB potrebbe non essere disponibile, a seconda del produttore del dispositivo di archiviazione.ITA - 30 11 RISOLUZIONEDEIPROBLEMI Prima di contattare l’assistenza, controllare quanto segue. L’unitànonsiaccende. Ilcavodialimentazioneècollegatoallapresa? ; Collegare la spina del cavo di alimentazione alla presa. Unafunzionenonrispondequandovienepremutoiltasto. Èpresenteelettricitàstaticanell’aria? ; Scollegare la spina del cavo di alimentazione e ricollegarla. Sivericanointerruzionidell’audionelmodoBT. ; Consultare le sezioni relative alla connessione Bluetooth, alle pagine 11 e 17. Nonvieneriprodottol’audio. LafunzioneMutoèattiva? ; Premere il tasto VOL per annullare la funzione. Ilvolumeèimpostatoalminimo? ; Regolare il volume. Iltelecomandononfunziona. Lebatteriesonoesaurite? ; Sostituirle con batterie nuove. Ladistanzatrailtelecomandoel’unitàprincipaledellaSoundbarètroppa? ; Avvicinare il telecomando all’unità principale della Soundbar. IlLEDrossosulsubwooferlampeggiaeilsubwoofernonemettealcunsuono. Ilproblemapuòvericarsiseilsubwoofernonècollegatoall’unitàprincipaledellaSoundbar. ; Provare a ricollegare il subwoofer. (Consultare la pagina 6.) Ilsubwooferemetteunronzioevibrainmodoevidente. Provarearegolarelavibrazionedelsubwoofer. ; Premere il tasto WOOFER sul telecomando verso l’alto o verso il basso per regolare il volume del subwoofer. (tra -12, -6 ~ +6).ITA - 31 12 LICENZA Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. 13 AVVISO DI LICENZA OPEN SOURCE Per inviare richieste e domande sulle open source, contattare Samsung tramite e-mail (oss.request@samsung.com). 14 NOTA IMPORTANTE SUL SERVIZIO

• Le gure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all’aspetto effettivo del prodotto.

• È possibile che vengano addebitate delle spese amministrative nei seguenti casi: (a) l’uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente). (b) utente ha portato l’unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente).

• L’importo di tali spese amministrative verrà comunicato all’utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.ITA - 32

• Samsung Electronics Co., Ltd si riserva il diritto di modicare le speciche senza preavviso.

• Peso e dimensioni sono approssimativi.

• Per ulteriori informazioni sull’alimentazione e il consumo di energia, vedere l’etichetta applicata al prodotto. (Etichetta : Fondo dell’Unità Principale della Soundbar) Consumoenergeticocomplessivoin standby(W) 2,7W Bluetooth Metododi disattivazioneporta Premere il pulsante “BluetoothPOWER” del telecomando quando è selezionata la modalità “BT”.

• Samsung Electronics dichiara che questa apparecchiatura è conforme alla Direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.samsung.com > Supporto > Chiedi Supporto > Inserire il nome del modello. Questa apparecchiatura può essere utilizzata in tutte le nazioni dell’UE.ITA - 33 [Correttosmaltimentodellebatteriedelprodotto] (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri riuti al termine del ciclo di vita. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di riuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza. Correttosmaltimentodelprodotto (riutielettriciedelettronici) (ApplicabileneiPaesiconsistemidiraccoltadifferenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/LAT - ii

2.1 canale 4.1 canale

5.1 canale 2.1 canale 4.1 canale

2.1 canale 4.1 canale

5.1 canale 2.1 canale 4.1 canale

2.1 canale 4.1 canale

5.1 canale 2.1 canale 4.1 canale

2.1 canale 4.1 canale

5.1 canale 2.1 canale 4.1 canale

2.1 canale 4.1 canale

5.1 canale 2.1 canale 4.1 canale

2.1 canale 4.1 canale

5.1 canale 2.1 canale 4.1 canale
