NÁVOD K OBSLUZE HWM4501 SAMSUNG

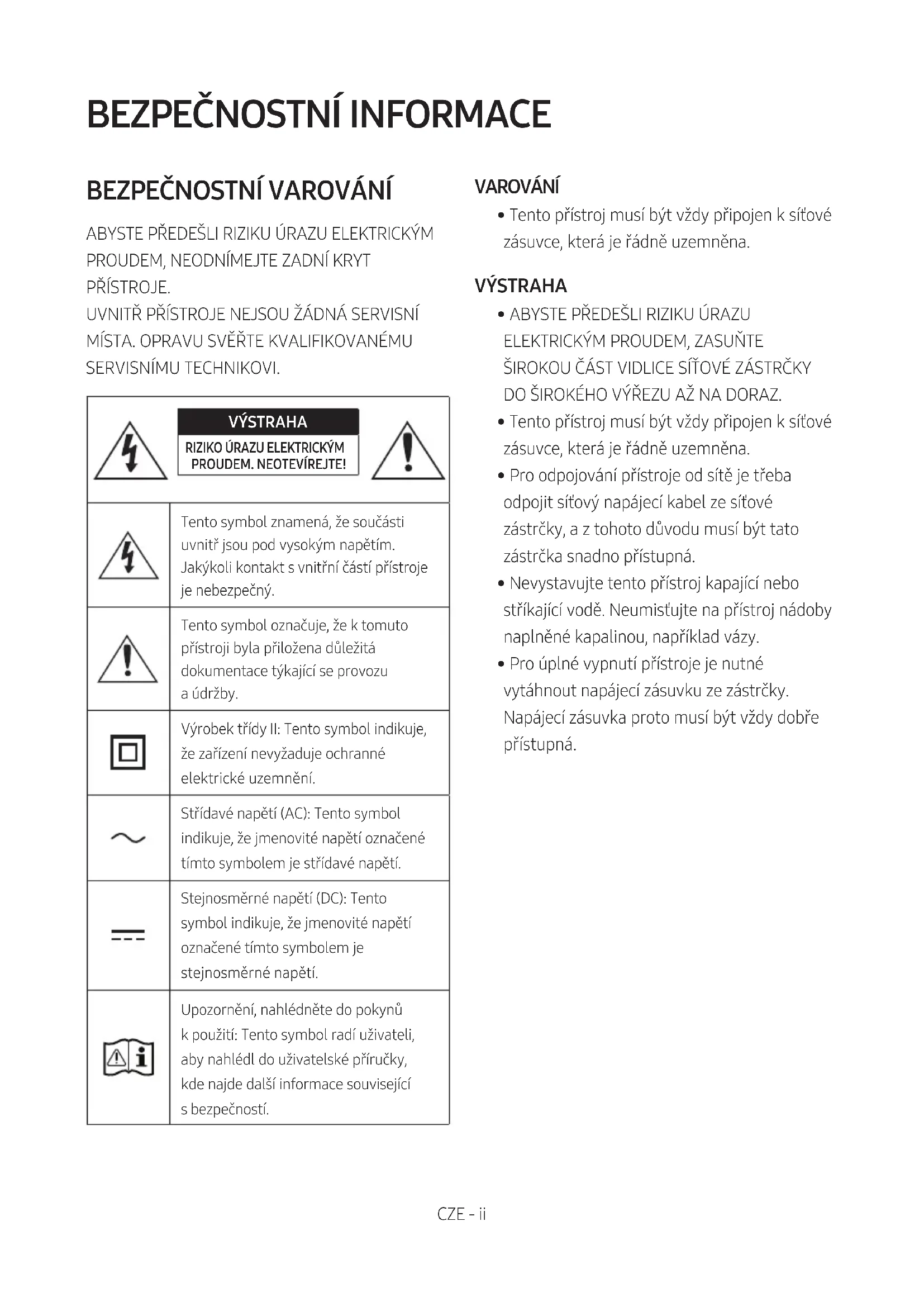

MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI. VÝSTRAHA RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NEOTEVÍREJTE!Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt svnitřní částí přístroje je nebezpečný.Tento symbol označuje, že ktomuto přístroji byla přiložena důležitá dokumentace týkající se provozu aúdržby.Výrobek třídyII: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.Upozornění, nahlédněte do pokynů kpoužití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související sbezpečností. VAROVÁNÍ

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna. VÝSTRAHA

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.

• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.

• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.CZE - iii BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zásuvky střídavého proudu ve

vašem domě odpovídají údajům na identikačním štítku umístěném na zadní straně přístroje. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

2. Během bouřky odpojte zástrčku napájecího

kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

3. Přístroj nevystavujte přímému slunečnímu

světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a

horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje

chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

Uživatelská příručka má dvě části: tato UŽIVATELSKÁ PŘÍRUČKA v tištěné podobě a podrobná KOMPLETNÍ PŘÍRUČKA, kterou si můžete stáhnout.

UŽIVATELSKÁ PŘÍRUČKA

Tato příručka obsahuje bezpečnostní pokyny, informace o instalaci výrobku, součástech, připojeních a specikaci výrobku.

Po naskenováním QR kódu můžete získat přístup do střediska zákaznické podpory. Chcete-li si tuto příručku zobrazit na svém počítači nebo mobilním telefonu, stáhněte si ji z webu ve formátu dokumentu. (http://www.samsung.com/support) Změny konstrukce a specikace bez předchozího upozornění jsou vyhrazeny.CZE - iv OBSAH 01 Kontrola součástí 2 Vložení baterií do dálkového ovladače (2 tužkové baterie AA) ------------------------- 2 02 Popis výrobku 3 Horní panel / přední panel Soundbaru ------------------------- 3 Dolní panel zařízení Soundbar ------------------------- 4 03 Připojení zařízení Soundbar 5 Připojení napájení

Připojení zařízení Soundbar k subwooferu

– Automatické propojení subwooferu se zařízením Soundbar

– Ruční připojení subwooferu při selhání automatického připojení

04 Připojení k televizoru 9 Metoda 1: Připojení pomocí kabelu

– Připojení pomocí optického kabelu

– Připojení televizoru pomocí kabelu HDMI

Metoda 2: Bezdrátové připojení

– Připojení televizoru přes Bluetooth

05 Připojení externího zařízení 13 Připojení pomocí optického či analogového audio kabelu (AUX)

Připojení pomocí kabelu HDMI

06 Připojení zařízení USB 15CZE - v 07 Připojení mobilního zařízení 17 Připojení přes Bluetooth

Použití aplikace Samsung Audio Remote

– Spuštění aplikace Samsung Audio Remote

08 Používání dálkového ovladače 21 Jak používat dálkový ovladač

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače ------------------------- 24 Používání skrytých tlačítek

Specikace výstupů pro různé režimy zvukových efektů

09 Instalace sady pro upevnění na stěnu 26 Bezpečnostní opatření při montáži

Součásti pro upevnění na stěnu

10 Aktualizace softwaru 28 Postup aktualizace

Pokud se nezobrazí UPDATE

11 Řešení problémů 30 12 Licence 31 13 Poznámka k licenci otevřeného softwaru 31 14 Důležité upozornění k servisu 31 15 Technické údaje a další informace 32 Technické údaje

Napájecí kabel (Subwoofer) AC/DC adaptér (Hlavní jednotka) Optický kabel

Zapojte zástrčku Zástrčka AC do adaptéru, dokud neuslyšíte zacvaknutí. Teprve potom je zástrčka pevně zapojena. Zástrčka AC (podle země a modelu) Zástrčku Zástrčka AC z adaptéru nevytahujte (po zapojení se již neodpojuje).

• Pořadí pro připojení jednotlivých součástí napájení je označeno čísly (1, 2, 3). Další informace o připojení napájení najdete na straně 5.

• Součásti pro upevnění zařízení Soundbar na stěnu najdete na straně 26.

• Kabel HDMI se prodává samostatně. Chcete-li si jej zakoupit, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

• Vzhled zástrčky AC lišit se může lišit v závislosti na regionu, nebo může být dodávána s adaptérem AC/DC.

• Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím. Vložení baterií do dálkového ovladače (2 tužkové baterie AA) Sundejte kryt baterií ve směru šipky. Do ovladače vložte 2 baterie AA (1,5 V) s ohledem na správnou polaritu. Zasuňte kryt baterií zpět na místo.CZE - 3

Horní panel / přední panel Soundbaru Výrobek postavte tak, aby bylo logo SAMSUNG nahoře.

Tlačítko (Vypínač) Slouží k zapnutí a vypnutí napájení.

Tlačítko -/+ (Hlasitost) Umožňuje nastavit hlasitost.

• Při nastavování se úroveň hlasitosti zobrazuje na předním displeji zařízení Soundbar.

Tlačítko (Zdroj) Slouží k výběru režimu vstupního zdroje. Režim vstupu Displej Optický (digitální) vstup D.IN Vstup ARC (HDMI OUT) D.IN TV ARC (Automatická konverze) Vstup AUX AUX Vstup HDMI HDMI Režim BLUETOOTH BT Režim USB USB

• Chcete-li zapnout režim „BT PAIRING“, změňte zdroj na režim „BT“ a stiskněte a déle než 5 sekund podržte tlačítko (Zdroj).

Displej Zobrazuje stav a aktuální režim zařízení.

• Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund.

• Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.

• Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem.CZE - 4 Dolní panel zařízení Soundbar HDMI IN5V 0.5AHDMI OUT(TV-ARC)AUX INDC 19VOPTICAL INDC 19V 5V 0.5A HDMI IN HDMI OUT (TV-ARC)

AUX IN Slouží k připojení k analogovému výstupu externího zařízení.

OPTICAL IN (D.IN) Slouží k připojení k digitálnímu (optickému) výstupu externího zařízení.

DC 19V (Vstup napájení) Slouží k připojení napájecího AC/DC adaptéru.

HDMI IN Umožňuje současné vysílání signálů digitálního videa a zvuku přes kabel HDMI. Slouží k připojení k výstupu HDMI externího zařízení.

HDMI OUT (TV-ARC) Slouží k připojení ke konektoru HDMI (ARC) na televizoru.

(5V 0.5A) Slouží k připojení zařízení USB, ze kterého můžete přehrávat hudební soubory prostřednictvím zařízení Soundbar.

• Při odpojování napájecího kabelu adaptéru AC/DC ze zásuvky tahejte za zástrčku. Netahejte za kabel.

• Jednotku ani jiné součásti nezapojujte do zásuvky AC, pokud nejsou propojeny všechny součásti.CZE - 5

03 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

Připojení napájení Pomocí součástí napájení (1, 2, 3) zapojte jednotky do elektrických zásuvek v následujícím pořadí: 1.) Subwoofer 2.) Hlavní jednotka Soundbar. Viz následující obrázky.

• Další informace týkající se požadovaného napájení a spotřeby energie naleznete na štítku výrobku. (Štítek: Spodní strana hlavní jednotky Soundbar)

AUX INDC 19VOPTICAL IN

DC 19V DC 19V (napájecí konektor) Spodní strana hlavní jednotky Soundbar ID SETPOWERPOWER Zadní strana Subwooferu 1 Napájecí kabel Připojení napájení 3 AC/DC adaptér 2 Zástrčka ACCZE - 6 Připojení zařízení Soundbar k subwooferu Po připojení subwooferu můžete poslouchat zvuk s výraznými basy. Automatické propojení subwooferu se zařízením Soundbar Jakmile po připojení napájecích kabelů do zařízení Soundbar a subwooferu zapnete napájení, subwoofer se automaticky připojí k zařízení Soundbar.

• Po dokončení automatického párování se rozsvítí modré kontrolky v horní části subwooferu. LED kontrolky v horní části basového reproduktoru LED Stav Popis Řešení Modrá Svítí Úspěšně připojeno (normální provoz)

Bliká Obnovení připojení Zkontrolujte, zda je k hlavní jednotce Soundbar správně zapojen napájecí kabel, nebo chvíli počkejte. (Pokud kontrolka stále bliká, zkuste připojit subwoofer ručně. Pokyny naleznete na straně 7.) Červená Svítí Pohotovostní režim (s vypnutou hlavní jednotkou Soundbar) Zkontrolujte, zda je k hlavní jednotce Soundbar správně zapojen napájecí kabel. Připojení se nezdařilo Připojte se znovu. Pokyny k ručnímu připojení najdete na straně 7. Červená a modrá Bliká Závada Kontaktujte servisní středisko společnosti Samsung (kontaktní údaje najdete v této příručce).CZE - 7 Ruční připojení subwooferu při selhání automatického připojení Kontrola před provedením ručního připojení

• Zkontrolujte, zda jsou správně připojeny napájecí kabely zařízení Soundbar a subwooferu.

• Zkontrolujte, zda je zařízení Soundbar zapnuto.

1. Stiskněte a alespoň na 5 sekund podržte tlačítko ID SET na zadní straně subwooferu. Červená

kontrolka v horní části subwooferu zhasne a začne blikat modrá kontrolka. ID SETPOWER ID SET 5 SecZadní strana Subwooferu Horní strana Subwooferu

2. Vypněte zařízení Soundbar.

3. Když je zařízení Soundbar vypnuté (OFF), stiskněte na dálkovém ovladači tlačítko VOL a alespoň

5 sekund ho podržte.

4. Na displeji zařízení Soundbar se na 1,3 s zobrazí zpráva ID SET a opět zmizí.

ID SET SurroundSOUND MODE Bluetooth POWER VOL WOOFER SOUNDBAR 5 Sec

5. Pokud bliká modrá kontrolka na zadní straně subwooferu, zapněte Soundbar stisknutím tlačítka

(Vypínač) na horním panelu hlavní jednotky nebo na dálkovém ovladači.

6. Po úspěšném propojení přestane modrá kontrolka v horní části subwooferu blikat a bude

• Pokud se proces připojení nezdařil, bude modrá kontrolka nepřetržitě blikat. Přejděte na krok 1 a zkuste připojení znovu. POZNÁMKY

• Napájecí kabel produktu ani televizor nezapojujte do zásuvky, dokud nejsou propojeny všechny součásti.

• Před přesunem či instalací produktu se ujistěte, že je vypnuto napájení a že je odpojen napájecí kabel.CZE - 8

• Je-li hlavní jednotka vypnuta, bezdrátový subwoofer se přepne do pohotovostního režimu, dioda LED dioda STANDBY režimu v horní části několikrát modře zabliká a pak se rozsvítí červeně.

• Pokud v blízkosti zařízení Soundbar používáte zařízení se stejnou frekvencí (5,8 GHz) jako zařízení Soundbar, může vlivem interferencí docházet k rušení zvuku.

• Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je přibližně 10 metrů, ale může se lišit v závislosti na prostředí. V případě, že mezi hlavní jednotkou a subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem.

BEZPEČNOSTNÍ OPATŘENÍ

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Zabraňte styku jednotek s vodou a vlhkostí.

• V zájmu zajištění optimálních podmínek pro poslech se postarejte, aby se v okolí bezdrátového subwooferu a modulu bezdrátového přijímače (prodává se samostatně) nenacházely žádné překážky. Po připojení sady bezdrátových zadních reproduktorů Samsung (SWA-8500S) (prodává se samostatně) k zařízení Soundbar dosáhnete skutečného prostorového zvuku. Další informace naleznete v příručce k sadě bezdrátových zadních reproduktorů Samsung.CZE - 9

04 PŘIPOJENÍ K TELEVIZORU

Zvuk televizoru můžete ze zařízení Soundbar poslouchat prostřednictvím kabelového nebo bezdrátového připojení.

• Pokud je zařízení Soundbar připojeno k vybraným televizorům Samsung, je možné jej ovládat dálkovým ovladačem televizoru. – Při použití kabelu optického kabelu mohou tuto funkci podporovat televizory Samsung Smart TV z roku 2017, které podporují funkci Bluetooth. – Tato funkce vám rovněž umožňuje pomocí nabídky televizoru upravit zvukové pole a různá nastavení včetně hlasitosti a ztlumení zvuku. Metoda 1: Připojení pomocí kabelu Připojení pomocí optického kabelu AUX INOPTICAL INOPTICAL OUTOptický kabelHorní strana SoundbaruSpodní strana zařízení Soundbar D.IN

1. Pomocí digitálního optického kabelu propojte konektor OPTICAL IN (Audio) na zařízení Soundbar s

konektorem OPTICAL OUT na televizoru.

2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „D.IN“.

• Pokud je zařízení Soundbar připojeno k televizoru Samsung Smart TV, který byl uveden na trh po roce 2017, automaticky se zapne funkce Bluetooth POWER, která umožňuje ovládat zařízení Soundbar dálkovým ovladačem televizoru (podrobnosti o funkci Bluetooth POWER najdete na straně 23).CZE - 10 Auto Power Link Funkce Auto Power Link umožňuje zapnout televizor současně se zařízením Soundbar.

1. Pomocí digitálního optického kabelu propojte zařízení Soundbar s televizorem.

2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „D.IN“.

3. Stisknutím tlačítka Vlevo na dálkovém ovladači na 5 sekund můžete zapnout

nebo vypnout funkci Auto Power Link.

• Funkce Auto Power Link je ve výchozím nastavení zapnutá (ON) (chcete-li tuto funkci vypnout, vypněte na zařízení Soundbar funkci Auto Power).

• V závislosti na připojeném zařízení nemusí funkce Auto Power Link fungovat.

• Tato funkce je k dispozici pouze v režimu „D.IN“. Připojení televizoru pomocí kabelu HDMI HDMI INHDMI OUT(TV-ARC)HDMI IN(ARC)Kabel HDMI(není součástí balení)Zkontrolujte (ARC) u konektoru HDMI IN na vašem televizoru.Zkontrolujte konektor HDMI OUT (TV-ARC) na hlavní jednotce Soundbar.Spodní strana zařízení SoundbarHorní strana Soundbaru TV ARC

1. Zapněte zařízení Soundbar a televizor a podle obrázku připojte kabel HDMI (není součástí balení).

2. Na displeji hlavní jednotky Soundbar se zobrazí „TV ARC“ a zařízení Soundbar začne přehrávat zvuk

• Pokud není zvuk televizoru slyšet, přepněte pomocí tlačítka (Zdroj) na dálkovém ovladači nebo na horním panelu Soundbaru do režimu „D.IN“. Na obrazovce se postupně objeví „D.IN“ a „TV ARC“ a zařízení Soundbar začne přehrávat zvuk z televizoru.CZE - 11

• Pokud se na displeji hlavní jednotky Soundbar nezobrazí „TV ARC“, zkontrolujte, zda je kabel zapojen do správného konektoru.

• Pomocí tlačítek hlasitosti na dálkovém ovladači televizoru můžete měnit úroveň hlasitosti zařízení Soundbar. POZNÁMKY

• HDMI je rozhraní umožňující digitální přenos obrazových a zvukových dat prostřednictvím jednoho konektoru.

• Pokud je televizor vybaven konektorem ARC, připojte kabel HDMI ke konektoru HDMI IN (ARC).

• Doporučujeme použít pokud možno kabel HDMI bez jádra. Pokud používáte kabel HDMI s jádrem, použijte kabel s průměrem menším než 14 mm.

• Musí být zapnutá funkce Anynet+.

• Tato funkce není k dispozici, pokud kabel HDMI nepodporuje funkci ARC. Metoda 2: Bezdrátové připojení Připojení televizoru přes Bluetooth Pokud k zařízení Soundbar připojíte přes Bluetooth televizor, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

• Současně lze připojit pouze jeden televizor. První připojení

1. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „BT“.

2. Změňte „BT“ na „BT PAIRING“.

• Pokud se na displeji zobrazí „BT READY“, stiskněte na horním panelu Soundbaru nebo na dálkovém ovladači tlačítko (Zdroj) a déle než 5 ekund je podržte. Zobrazí se „BT PAIRING“.

3. Na televizoru zvolte režim Bluetooth (další informace najdete v příručce k televizoru).

4. Na obrazovce televizoru vyberte ze seznamu možnost „[AV] Samsung Soundbar Mxxxx M-Series“.

V seznamu zařízení Bluetooth na obrazovce televizoru je dostupné zařízení Soundbar označeno zprávou „Need Pairing“ nebo „Paired“. Chcete-li zařízení Soundbar připojit, vyberte tuto zprávu a vytvořte připojení.

• Po připojení televizoru se na předním displeji zařízení Soundbar zobrazí [Název televizoru] → „BT“.

5. Nyní uslyšíte ze zařízení Soundbar zvuk televizoru.CZE - 12

Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar Mxxxx M-Series“), odstraňte je.

• V ežimu „BT“ stiskněte na horním panelu Soundbaru nebo na dálkovém ovladači tlačítko (Zdroj) a podržte je déle než 5 ekund. Tím dojde k přepnutí do režimu „BT PAIRING“. Na obrazovce televizoru vyberte ze seznamu vyhledaných položek možnost „[AV] Samsung Soundbar Mxxxx M-Series“. Co znamená stav BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo se můžete připojit k zařízení Soundbar z dříve připojeného mobilního zařízení.

• BT PAIRING : V tomto režimu se můžete připojit k novému zařízení (V režimu „BT“ stiskněte na horním panelu Soundbaru nebo na dálkovém ovladači tlačítko (Zdroj) a podržte je déle než 5 sekund.). POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.

• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.

• Zařízení Soundbar se po 5 minutách ve stavu Ready automaticky vypne.

• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech: – V okolí zařízení Soundbar je silné elektrické pole. – Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth. – Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar. Odpojení zařízení Soundbar od televizoru Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že televizor musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (požadovaný čas se může lišit v závislosti na modelu televizoru).

• Chcete-li zrušit automatické připojení přes Bluetooth mezi Soundbarem a televizorem, stiskněte na dálkovém ovladači na 5 sekund tlačítko

(Přehrát/Pozastavit) ve stavu „BT READY“. (Přepnutí mezi Zapnuto → Vypnuto)CZE - 13

05 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Připojte se k externímu zařízení prostřednictvím kabelové nebo bezdrátové sítě a přehrávejte zvuk ze zařízení Soundbar. Připojení pomocí optického či analogového audio kabelu (AUX)

OPTICAL OUT- AUDIO -

R L AUX INOPTICAL INOptický kabelAudio kabel (AUX) (není součástí balení)Spodní strana zařízení SoundbarHorní strana Soundbaru

BD/DVD přehrávač / set-top box / herní konzole 1 Audio kabel (AUX) X Pomocí audio kabelu propojte konektory AUX IN (Audio) na hlavní jednotce a AUDIO OUT na zdrojovém zařízení. Y Pomocí tlačítka (Zdroj) na horním panelu nebo na dálkovém ovladači zvolte režim „AUX“. 2 Optický kabel X Pomocí digitálního optického kabelu propojte konektor OPTICAL IN (Audio). na hlavní jednotce s konektorem OPTICAL OUT na zdrojovém zařízení. Y Pomocí tlačítka (Zdroj) na horním panelu nebo na dálkovém ovladači zvolte režim „D.IN“.CZE - 14 Připojení pomocí kabelu HDMI HDMI INHDMI OUT(TV-ARC) HDMI OUT HDMI IN (ARC) Kabel HDMI (není součástí balení)Kabel HDMI (není součástí balení)Spodní strana zařízení Soundbar

Externí zařízeníHorní strana Soundbaru

1. Pomocí kabelu HDMI (není součástí balení) propojte konektor HDMI IN na zadní straně výrobku s

konektorem HDMI OUT na digitálním zařízení.

2. Pomocí kabelu HDMI (není součástí balení) propojte konektor HDMI OUT (TV-ARC) na zadní straně

výrobku s konektorem HDMI IN na vašem televizoru.

3. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim

4. Na displeji zařízení Soundbar se zobrazí Režim „HDMI“ a zařízení začne přehrávat zvuk.CZE - 15

06 PŘIPOJENÍ ZAŘÍZENÍ USB

Pomocí zařízení Soundbar můžete přehrávat hudební soubory uložené na paměťových zařízeních USB. DisplejKonektor USB HDMI IN5V 0.5AHDMI OUT(TV-ARC)AUX INDC 19VOPTICAL IN 5V 0.5A USB

1. Připojte zařízení USB k portu USB na přístroji.

2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „USB“.

3. Na displeji se zobrazí „USB“.

4. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory z paměťového zařízení

• Pokud není zařízení USB připojeno déle než 5 minut, zařízení Soundbar se automaticky vypne (Automatické vypnutí).CZE - 16 Kompatibilní formáty Přípona Kodek Vzorkovací frekvence Datový tok *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80–320 kb/s MPEG 1 Layer3 16KHz ~ 48KHz 80–320 kb/s MPEG 2 Layer3 16KHz ~ 48KHz 80–320 kb/s MPEG 2.5 Layer3 16KHz ~ 48KHz 80–320 kb/s *.wma Wave_Format_MSAudio1 16KHz ~ 48KHz 56–128 kb/s Wave_Format_MSAudio2 16KHz ~ 48KHz 56–128 kb/s *.aac AAC 16KHz ~ 96KHz 48–320 kb/s AAC-LC 16KHz ~ 96KHz 128–192 kb/s

• Je-li na zařízení USB uloženo příliš mnoho složek a souborů, může zařízení Soundbar chvíli trvat, než soubory otevře a přehraje.CZE - 17

07 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Připojení přes Bluetooth Pokud k zařízení Soundbar připojíte přes Bluetooth mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

• Současně lze připojit nejvýše jedno zařízení Bluetooth. Zařízení Bluetooth První připojení

1. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „BT“.

2. Změňte „BT“ na „BT PAIRING“.

• Pokud se na displeji zobrazí „BT READY“, stiskněte na horním panelu Soundbaru nebo na dálkovém ovladači tlačítko (Zdroj) a déle než 5 ekund je podržte. Zobrazí se „BT PAIRING“.

3. Vyberte ze seznamu možnost „[AV] Samsung Soundbar Mxxxx M-Series“.

• Po připojení zařízení Soundbar k zařízení Bluetooth se na čelním displeji zobrazí [Název zařízení Bluetooth] → „BT“.

4. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory ze zařízení

připojeného přes Bluetooth. Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar Mxxxx M-Series“), odstraňte je.

• V ežimu „BT“ stiskněte na horním panelu Soundbaru nebo na dálkovém ovladači tlačítko (Zdroj) a podržte je déle než 5 ekund. Tím dojde k přepnutí do režimu „BT PAIRING“. Na obrazovce televizoru vyberte ze seznamu vyhledaných zařízení Bluetooth možnost „[AV] Samsung Soundbar Mxxxx M-Series“.CZE - 18 Co znamená stav BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo se můžete připojit k zařízení Soundbar z dříve připojeného mobilního zařízení.

• BT PAIRING : V tomto režimu se můžete připojit k novému zařízení (V režimu „BT“ stiskněte na horním panelu Soundbaru nebo na dálkovém ovladači tlačítko (Zdroj) a podržte je déle než 5 sekund.). POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.

• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.

• Zařízení Soundbar se po 5 minutách ve stavu Ready automaticky vypne.

• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech: – V okolí zařízení Soundbar je silné elektrické pole. – Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth. – Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.

• Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

• Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).

• Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.

• Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV] Samsung Soundbar Mxxxx M-Series“. Režim bezdrátového reproduktoru se změní automaticky na „BT”. – K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)

• Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu „BT READY”.

• Při použití funkce Bluetooth nelze zařízení Soundbar spárovat s dalším zařízením Bluetooth. Zapnutí Bluetooth POWER (Bluetooth POWER) Pokud se dříve spárované Bluetooth zařízení pokouší spárovat se zařízením Soundbar, když je zapnutá funkce Zapnutí Bluetooth POWER a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

1. Když je zapnuté zařízení Soundbar, stiskněte tlačítko Bluetooth POWER.

2. Na displeji zařízení Soundbar se zobrazí zpráva „ON-BLUETOOTH POWER”.CZE - 19

Odpojení zařízení Bluetooth od zařízení Soundbar Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“. Odpojení jednotky Soundbar od zařízení Bluetooth Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“. POZNÁMKY

• V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 10 m.

• Přístroj Soundbar se po 5 minutách ve stavu pohotovosti vypne. Informace o technologii Bluetooth Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti.

• Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady: – Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar. – Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu. – Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení.

• Při párování přístroje Soundbar se zařízením Bluetooh udržujte toto zařízení v malé vzdálenosti.

• Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení.

• V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat.

• PřipojeníBluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny.

• Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.CZE - 20 Použití aplikace Samsung Audio Remote Instalace aplikace Samsung Audio Remote Chcete-li ovládat zařízení Soundbar prostřednictvím chytrého zařízení a aplikace Samsung Audio Remote, stáhněte si aplikaci Samsung Audio Remote z obchodu Google Play. Vyhledávání : Samsung Audio Remote Spuštění aplikace Samsung Audio Remote Chcete-li spustit aplikaci Samsung Audio Remote, klepněte na ikonu Audio Remote na obrazovce chytrého zařízení a postupujte podle pokynů na obrazovce. Audio Remote

• Aplikace Samsung Audio Remote je kompatibilní pouze s mobilními telefony a zařízeními s operačním systémem Android 3.0 nebo novějším.CZE - 21 08 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE Jak používat dálkový ovladač SurroundVOL WOOFERSOUNDBARSOUND MODE BluetoothPOWER

Vypínač Surround VOL WOOFER SOUNDMODEBluetoothPOWER Slouží k zapnutí a vypnutí zařízení Soundbar.

• Chcete-li ovládat úroveň výšek a basů, vyberte v Nastavení zvuku možnost TREBLE nebo BASS a pomocí tlačítek Nahoru/Dolů nastavte hodnotu hlasitosti v rozmezí -6 až +6.

• Stiskněte a podržte tlačítko (Ovládání zvuku) po dobu asi 5 sekund. Nastaví se zvuk pro každý rozsah frekvencí. Můžete zvolit z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz (Levý/ Pravý) a nastavit hodnotu -6 až +6 (Nahoru/Dolů).

• Není-li obraz a zvuk televizoru a zařízení Soundbar synchronizován, vyberte v Nastavení zvuku možnost AUDIO SYNC a pomocí tlačítek Nahoru/Dolů nastavte zpoždění na hodnotu 0–300 milisekund (není k dispozici v režimu „USB“).

• Služba Audio Sync je podporována pouze u některých funkcí.

Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER Funkce Surround Sound (Prostorový zvuk) přidává zvuku hloubku a prostorový pocit. Při stisknutí tlačítka se zobrazí buď ON nebo OFF.

• ON : Přehrávání zvuku prostřednictvím všech reproduktorů.

• OFF : Zvuk z původního zdrojového kanálu můžete slyšet z několika reproduktorů.CZE - 22

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Požadovaný zvukový efekt si můžete vybrat z možností STANDARD, MUSIC, CLEAR VOICE, SPORTS nebo MOVIE. Pokud si chcete užít originální zvuk, zvolte režim „STANDARD“.

• DRC (Dynamic Range Control) Umožňuje použít řízení dynamického rozsahu obsahu Dolby Digital. Funkci DRC (Dynamic Range Control) můžete zapnout nebo vypnout tak, že v pohotovostním režimu stisknete a podržíte tlačítko SOUND MODE. Po zapnutí funkce DRC dojde ke ztišení hlasitého zvuku (zvuk může být zkreslený).

Surround VOL WOOFER SOUND MODE Bluetooth POWER Zdroj Pomocí tohoto tlačítka můžete vybrat zdroj připojený k zařízení Soundbar.

• Režim BT PAIRING Chcete-li aktivovat režim „BT PAIRING“ v režimu „BT“, stiskněte a déle než 5 sekund podržte tlačítko (Zdroj). Podrobnosti najdete na straně 17.

• Funkci Auto Power Down V následujících situacích se jednotka automaticky vypne. – Režim D.IN / HDMI / BT / USB: Pokud po dobu 5 minut není k dispozici zvukový signál. – Režim AUX: – Pokud je po dobu 5 minut odpojen audio (AUX) kabel. – Pokud v případě připojení audio (AUX) kabelu není po dobu 8 hodin k dispozici žádný KLÍČOVÝ vstup. (Funkci Zapnuto - Auto Power Down lze vypnout pouze v tomto případě.) – Chcete-li vypnout funkci Auto Power Down v režimu „AUX“, po dobu 5 sekund podržte tlačítko p. Na displeji se zobrazí „ON-AUTO POWER DOWN“ / „OFF-AUTO POWER DOWN„.

Přehrát/ Pozastavit Surround VOL WOOFER SOUNDMODEBluetoothPOWER Stisknutím tlačítka p dočasně pozastavíte přehrávání hudebního souboru. Dalším stisknutím tohoto tlačítka bude přehrávání hudebního souboru pokračovat.CZE - 23

Surround VOL WOOFER SOUNDMODEBluetoothPOWER Nahoru/Dolů/ Vlevo/Vpravo Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/ Vlevo/Vpravo. Pomocí možností Nahoru/Dolů/Vlevo/Vpravo na tomto tlačítku můžete vybírat a nastavovat funkce.

• Opakování Chcete-li použít funkci opakování v režimu „USB“, stiskněte tlačítko Nahoru.

• Přeskočení skladby Stisknutím tlačítka Vpravo vyberete další hudební soubor. Stisknutím tlačítka Vlevo vyberete předchozí hudební soubor.

• Anynet+ / Auto Power Link Funkce Anynet+ a Auto Power Link se dají zapnout nebo vypnout. Funkce Anynet+ a Auto Power Link lze ovládat pomocí tlačítek Vpravo a Vlevo. – Anynet+ : Je-li zařízení Soundbar připojeno k televizoru Samsung kabelem HDMI, můžete je dálkovým ovladačem tohoto televizoru ovládat. Stisknutím a podržením tlačítka Vpravo na 5 sekund můžete přepínat mezi zapnutím (ON) a vypnutím (OFF) funkce Anynet+. – Auto Power Link : Je-li zařízení Soundbar připojeno k vašemu televizoru digitálním optickým kabelem, může se zapínat automaticky při zapnutí televizoru. Stisknutím a podržením tlačítka Vlevo na 5 sekund můžete přepínat mezi zapnutím (ON) a vypnutím (OFF) funkce Auto Power Link. – Funkce Anynet+ / Auto Power Link jsou ve výchozím nastavení zapnuty (ON).

• Funkce Bluetooth POWER : Pokud je zapnuta funkce Bluetooth POWER a zařízení Soundbar je v pohotovostním režimu, zařízení Soundbar se po zapnutí dříve připojeného zařízení Bluetooth automaticky zapne a připojí se k němu přes Bluetooth. – Je-li zapnuta funkce Bluetooth POWER, zobrazí se na displeji Soundbaru zpráva „ON-BLUETOOTH POWER“. Chcete-li zapnout funkci Bluetooth POWER, stiskněte jednou tlačítko Bluetooth POWER. Poté se na předním displeji zobrazí zpráva „OFF-BLUETOOTH POWER“. – Pokud je zapnutý režim „D.IN“ a zařízení Soundbar je připojeno k televizoru Samsung Smart TV, který byl uveden na trh po roce 2017, je možné je ovládat dálkovým ovladačem televizoru. V tomto režimu nelze funkci Bluetooth POWER vypnout.

• Funkce omezení hlasitosti: Je-li při zapnutí napájení nastavena vysoká úroveň hlasitosti, může dojít k poškození sluchu, takže pokud je hodnota nastavené hlasitosti vyšší než 20, nastaví se hlasitost na hodnotu 20. – Výchozí hodnota pro omezení hlasitosti je vypnuta. Nastavená hlasitost je zachována i po vypnutí napájení. – Chcete-li toto nastavení změnit, podržte na dálkovém ovladači na 5 sekund tlačítko Bluetooth POWER. Pokud je omezení hlasitosti vypnuto, zobrazí se na předním displeji „V FREE“. Pokud je tato funkce zapnuta, zobrazí se „V LOCK“.CZE - 24

• Ztlumit Stisknutím tlačítka VOL ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete. Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače V nabídce televizoru nastavte reproduktor televizoru Samsung na možnost externích reproduktorů (další informace najdete v uživatelské příručce k televizoru).

• Po dokončení instalace zařízení Soundbar můžete nastavit jeho hlasitost pomocí IR dálkového ovladače, který je dodáván s televizorem Samsung. (Pokud nechcete tuto funkci používat při zapnutém zařízení Soundbar, stiskněte a podržte na 5 sekund tlačítko Surround. Na displeji zařízení Soundbar se zobrazí „OFF-TV REMOTE“ a funkce se vypne.) Chcete-li nastavit hlasitost pouze pomocí dálkového ovladače televizoru Samsung, stiskněte tlačítko Surround a podržte je déle než 5 sekund tak, aby se na displeji zařízení Soundbar zobrazila zpráva „SAMSUNG-TV REMOTE“. – Vždy, když na 5 sekund podržíte tlačítko Surround, dojde k přepnutím režimu v tomto pořadí: „SAMSUNG-TV REMOTE“ (výchozí režim) → „OFF-TV REMOTE“ → „ALL-TV REMOTE“.

• Zde je postup, jak nastavit hlasitost zařízení Soundbar pomocí dálkového ovladače dodávaného s televizorem jiného výrobce: Zapněte zařízení Soundbar a 5 sekund podržte tlačítko Surround (na displeji zařízení Soundbar se zobrazí zpráva „OFF-TV REMOTE“), uvolněte tlačítko Surround a poté je znovu na déle než 5 sekund podržte. (na displeji zařízení Soundbar se zobrazí zpráva „ALL-TV REMOTE“.) – Tato funkce nemusí být v závislosti na dálkovém ovladači k dispozici. – Výrobci podporující tuto funkci: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCACZE - 25 Používání skrytých tlačítek Skryté tlačítko Referenční strana Tlačítko dálkového ovladače Funkce Surround Dálkovém ovladači televizoru Zapnuto/Vypnuto Strana 24 (Zdroj) Párování BT Strana 17 p (Přehrát/Pozastavit) Auto Power Down Zapnuto/Vypnuto (režim AUX) Strana 22 Inicializace (pohotovostní režim) Strana 28 VOL ID SET (pohotovostní režim) Strana 7 Vlevo Auto Power Link ON/OFF Strana 10 Vpravo Anynet+ ON/OFF Strana 23 (Ovládání zvuku) 7 pásmový EQ Strana 21 SOUND MODE DRC ON/OFF (pohotovostní režim) Strana 22 Bluetooth POWER Omezení hlasitosti Zapnuto/Vypnuto Strana 23 Specikace výstupů pro různé režimy zvukových efektů Efekt Vstup Výstup Bez sady bezdrátových zadních reproduktorů Včetně sady bezdrátových zadních reproduktorů Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER

• Sadu bezdrátových zadních reproduktorů Samsung lze zakoupit samostatně. Chcete-li si sadu pořídit, obraťte se na prodejce, u kterého jste zakoupili Soundbar.CZE - 26 09 INSTALACE SADY

Bezpečnostní opatření při montáži

• Montáž provádějte pouze na svislou stěnu.

• Zařízení neinstalujte v místě s vysokou teplotou a vlhkostí.

• Zkontrolujte, zda je zeď dostatečně silná, aby výrobek unesla. Pokud ne, zeď vyztužte nebo zvolte pro montáž jiné místo.

• Je třeba zakoupit a používat upevňovací šrouby nebo kotvy, které se hodí pro typ vaší zdi (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.

• Upevňovací šrouby do zdi je třeba zakoupit podle typu a tloušťky zdi, na kterou chcete zařízení Soundbar namontovat. – Průměr: M5 – Délka: doporučená délka alespoň 35 mm

• Před montáží zařízení Soundbar na zeď připojte kabely z jednotky do externích zařízení.

• Před montáží zkontrolujte, zda je jednotka vypnuta a odpojena. V opačném případě by mohlo dojít k úrazu elektrickým proudem. Součásti pro upevnění na stěnu

Šablona pro upevnění na stěnu Montážní prvek pro připevnění držáku (2 ks) Nástěnný držák (2 ks)

1. Přiložte na plochu stěny Šablona pro

• Šablona pro upevnění na stěnu musí být umístěna vodorovně.

• Je-li televizor zavěšen na stěně, musí být zařízení Soundbar namontováno alespoň 5 cm pod ním. 5 cm a víceCZE - 27

2. V místech, kde chcete vyvrtat otvory pro

šrouby, udělejte na stěně značky a poté sundejte Šablona pro upevnění na stěnu. V místě značek vyvrtejte do stěny vrtákem vhodné velikosti otvory. Center Line Center Line

3. Pomocí vhodných šroubů upevněte na

označených místech oba díly Nástěnný držák ke stěně.

4. Podle nákresu připevněte zařízení Soundbar

k oběma dílům Nástěnný držák.

5. Do jednotlivých otvorů na spodní straně

produktu zasuňte Montážní prvek pro připevnění držáku. Utažením jednotlivých Montážní prvek pro připevnění držáku upevněte zařízení Soundbar k oběma dílům Nástěnný držák. DC 19V AUX IN OPTICAL IN HDMI IN HDMI OUT (TV-ARC) 5V 0.5A

• Nezavěšujte na nainstalovanou jednotku žádné předměty a zabraňte úderům do jednotky nebo jejímu shození.

• Přístroj důkladně upevněte na stěnu, aby neodpadl. V případě pádu přístroje hrozí úraz nebo poškození produktu.

• Když je přístroj namontován na stěnu, dávejte pozor, aby děti netahaly za spojovací kabely, jinak by mohl upadnout.

• Je-li televizor zavěšen na stěně, za účelem dosažení optimální výkonnosti instalace na nástěnný držák instalujte reproduktorový systém nejméně 5 cm pod televizor.

• Pokud nemontujete jednotku na stěnu, nainstalujte ji z důvodu vaší vlastní bezpečnosti na bezpečnou a rovnou plochu, kde nebude hrozit riziko pádu.CZE - 28 10 AKTUALIZACE SOFTWARU Společnost Samsung může v budoucnu vydat aktualizace rmwaru pro zařízení Soundbar. Konektor USB HDMI IN5V 0.5AHDMI OUT(TV-ARC)AUX INDC 19VOPTICAL IN 5V 0.5A Je-li aktualizace k dispozici, připojte zařízení USB, na kterém je tato aktualizace rmwaru uložena, ke konektoru USB na zařízení Soundbar a můžete rmware aktualizovat. Další informace o stahování souborů aktualizací najdete na webu společnosti Samsung Electronics (www.samsung.com

Support). Poté zadejte nebo vyberte model vašeho zařízení Soundbar, vyberte možnost Software a aplikace a potom Ke stažení. Názvy položek v možnostech se mohou měnit. Postup aktualizace

1. Podle níže uvedených kroků stáhněte

software k produktu: Přejděte na web Samsung (samsung.com) vyhledejte název modelu – vyberte možnost zákaznické podpory (název možnosti se může změnit).

2. Stažený software uložte na USB disk a

volbou „Extrahovat sem“ rozbalte složku.

3. Vypněte jednotku Soundbar a zapojte USB

ash disk s aktualizací softwaru do portu USB.

4. Odpojte napájecí kabel, znovu jej zapojte a

zapněte zařízení Soundbar.

5. Zapněte zařízení Soundbar. Během 3 minut

se zobrazí nápis „UPDATE“ a spustí se aktualizace.

6. Po dokončení aktualizace se zařízení

Soundbar vypne. Po dobu 5 sekund stiskněte tlačítko p na dálkovém ovladači. Na displeji se zobrazí „INIT“ a zařízení Soundbar se vypne. Aktualizace je dokončena.

• Tento produkt je vybaven funkcí DUAL BOOT. Pokud se aktualizace rmwaru nezdaří, můžete ho aktualizovat znovu.CZE - 29 Pokud se nezobrazí UPDATE

1. Vypněte zařízení Soundbar, odpojte a znovu

připojte paměťové zařízení se soubory aktualizace ke konektoru USB zařízení Soundbar.

2. Odpojte napájecí kabel zařízení Soundbar,

znovu jej zapojte a zapněte zařízení Soundbar.

• Pokud Soundbar podporuje audio soubory uložené na paměťovém zařízení, nemusí aktualizace rmwaru fungovat správně.

• Během aktualizace nepřerušujte napájení ani neodpojujte zařízení USB. Po dokončení aktualizace rmwaru se hlavní jednotka automaticky vypne.

• Po dokončení aktualizace se spustí uživatelské nastavení zařízení Soundbar. Doporučujeme zapsat si všechna nastavení, abyste je po aktualizaci mohli snadno znovu nastavit. Upozorňujeme, že při aktualizaci rmwaru se resetuje také připojení subwooferu. Pokud se připojení k subwooferu po aktualizaci automaticky neobnoví, vyhledejte si informace na straně 6. Pokud se aktualizace softwaru nezdaří, zkontrolujte, zda není ash disk poškozen.

• Uživatele operačního systému Mac OS musejí použít USB formátování MS-DOS (FAT).

• Aktualizace prostřednictvím USB nemusí být v závislosti na výrobci paměťového zařízení k dispozici.CZE - 30

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené. Jednotka nejde zapnout. Je napájecí kabel připojen do zásuvky? ; Zapojte zástrčku napájecího kabelu do zásuvky. Po stisknutí tlačítka nefunguje příslušná funkce. Je ve vzduchu statická elektřina? ; Vytáhněte zástrčku napájecího kabelu ze zásuvky a poté ji znovu zapojte. V režimu BT dochází k výpadkům zvuku. ; Příslušné informace najdete v částech týkajících se připojení přes Bluetooth na straně 11 a 17. Ze zařízení Soundbar není slyšet zvuk. Je zapnuta funkce Ztlumit? ; Stisknutím tlačítka VOL tuto funkci zrušíte. Je hlasitost nastavena na minimální úroveň? ; Nastavte hlasitost. Dálkový ovladač nefunguje. Nejsou vybité baterie? ; Vyměňte baterie za nové. Není vzdálenost mezi dálkovým ovladačem a hlavní jednotkou Soundbar příliš velká? ; Přejděte s dálkovým ovladačem blíže k hlavní jednotce Soundbar. Ze subwooferu není slyšet zvuk a bliká na něm červená kontrolka LED. Tato situace nastává, když subwoofer není připojen k hlavní jednotce Soundbar. ; Pokuste se subwoofer znovu připojit. (Pokyny naleznete na straně 6.) Subwoofer vydává hučivý zvuk a viditelně se chvěje. Pokuste se chvění subwooferu snížit. ; Pohybem tlačítka WOOFER na dálkovém ovladači nahoru nebo dolů nastavte hlasitost subwooferu (v rozmezí -12, -6 až +6).CZE - 31 12 LICENCE Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

SOFTWARU Máte-li dotazy ohledně otevřeného softwaru, kontaktujte společnost Samsung na e-mailové adrese (oss.request@samsung.com).

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.

• Může být účtován režijní poplatek, pokud (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.CZE - 32

15 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje OBECNÉ USB 5V/0,5A Hmotnost Hlavní jednotka Soundbar 2,7 kg Subwoofer (PS-WM20/PS-WM21) 4,6 kg Rozměry (Š x V x H) Hlavní jednotka Soundbar 1078,0 x 47,5 x 129,0 mm Subwoofer (PS-WM20/PS-WM21) 179,0 x 353,0 x 299,5 mm Rozsah provozních teplot +5°C až +35°C Rozsah provozní vlhkosti 10 % ~ 75 % ZESILOVAČ Jmenovitý výstupní výkon Hlavní jednotka Soundbar 22W x 4, 4 ohm (woofer) 21W x 2, 8 ohm (výškový reproduktor) Subwoofer (PS-WM20/PS-WM21) 130W, 3 ohm Podporované formáty pro přehrávání (Zvuk DTS 2.0 je přehráván ve formátu DTS.) LPCM 2ch, Dolby Audio™ (podporuje Dolby® Digital), DTS Výstupní výkon bezdrátového zařízení Maximální výkon vysílače (Bluetooth) 100mW při 2,4GHz – 2,4835GHz Maximální výkon vysílače (SRD) 25mW při 5,725GHz – 5,825GHz POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specikace bez upozornění.

• Hmotnost a rozměry jsou přibližné.

• Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu. (Štítek: Spodní strana hlavní jednotky Soundbar) Celkový příkon v pohotovostním režimu (W) 2,7W Bluetooth Metoda deaktivace portu V režimu „BT“ stiskněte na dálkovém ovládání tlačítko „Bluetooth POWER“.

• Společnost Samsung Electronics tímto prohlašuje, že toto zařízení splňuje požadavky směrnice 2014/53/EU. Úplné znění EU prohlášení o shodě najdete na následující internetové adrese: http://www.samsung.com. Přejděte do části Podpora, klikněte na Zadejte modelové číslo a zadejte název vašeho modelu. Toto zařízení může být provozováno ve všech zemích EU.CZE - 33 [Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru) Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlDEU - ii SICHERHEITSINFORMATIONEN

3. „USB“ se prikazuje na ekranu.

1. Ubezpečte sa, že napätie u vás doma

3. Jednotku nevystavujte priamemu

– Pripojenie pomocou optického kábla

Ak sa nezobrazí položka UPDATE

Napájací kábel (Subwoofer) Sieťový adaptér (Hlavná jednotka) Optický kábel

• Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar Mxxxx M-Series“), vymažte ho.

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

3. Na displeji sa zobrazí položka „USB“.

• Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar Mxxxx M-Series“), vymažte ho.

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

2. Uložte prevzatý softvér na pamäťové

4. Odpojte napájací kábel, znova ho pripojte a
