INSTRUKCJA OBSŁUGI HWM4501 SAMSUNG

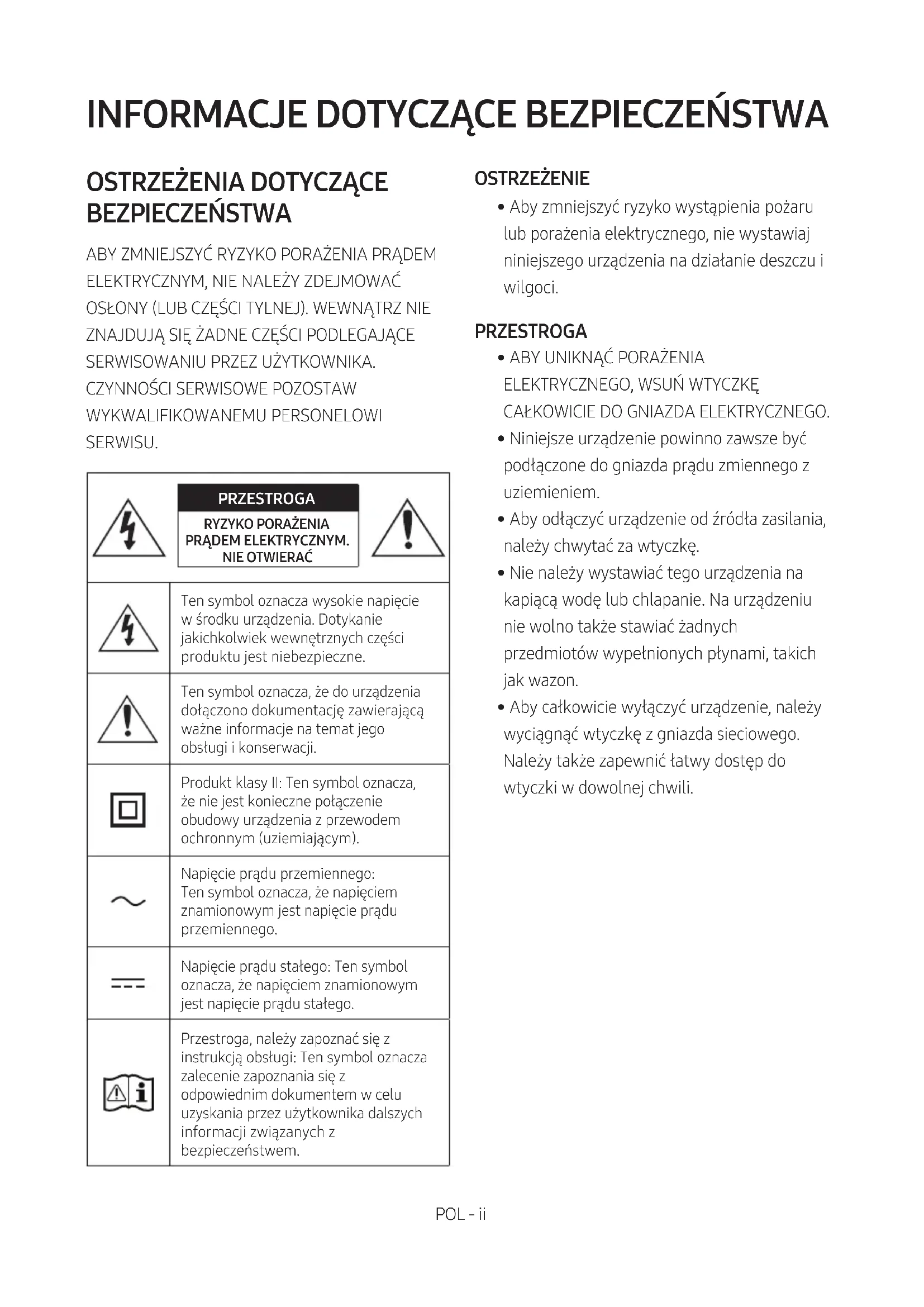

OSTRZEŻENIA DOTYCZĄCE

WYKWALIFIKOWANEMU PERSONELOWI SERWISU. PRZESTROGA RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM. NIE OTWIERAĆTen symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części produktu jest niebezpieczne.Ten symbol oznacza, że do urządzenia dołączono dokumentację zawierającą ważne informacje na temat jego obsługi i konserwacji.Produkt klasy II: Ten symbol oznacza, że nie jest konieczne połączenie obudowy urządzenia z przewodem ochronnym (uziemiającym).Napięcie prądu przemiennego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu przemiennego.Napięcie prądu stałego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu stałego.Przestroga, należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z odpowiednim dokumentem w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem. OSTRZEŻENIE

• Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci. PRZESTROGA

• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.

• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.

• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.

• Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.POL - iii

1. Należy upewnić się, że źródło zasilania

prądem zmiennym jest zgodne z wymaganiami wyszczególnionymi na naklejce umieszczonej z tyłu produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu) zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.

2. Podczas burzy z piorunami należy odłączyć

główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę.

3. Jednostki nie należy wystawiać

bezpośrednio na promienie słońca lub inne źródła ciepła. Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia.

4. Produkt należy chronić przed wilgocią (np.

wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym. Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przewożenia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową.

5. Baterie użyte w tym produkcie zawierają

substancje chemiczne szkodliwe dla środowiska. Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego. Nie należy wrzucać baterii do ognia. Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać. W przypadku nieprawidłowego włożenia baterii istnieje niebezpieczeństwo wybuchu. Nowe baterie powinny być tego samego typu.

INFORMACJE O PODRĘCZNIKU

UŻYTKOWNIKA Podręcznik użytkownika składa się z dwóch części: niniejszego uproszczonego, drukowanego PODRĘCZNIK UŻYTKOWNIKA oraz szczegółowego PEŁNY PODRĘCZNIK UŻYTKOWNIKA dostępnego do pobrania ze strony internetowej rmy Samsung.

PODRĘCZNIK UŻYTKOWNIKA

Niniejszy podręcznik użytkownika zawiera informacje na temat instrukcji bezpieczeństwa, instalacji, komponentów, połączeń oraz danych technicznych produktu.

PEŁNY PODRĘCZNIK UŻYTKOWNIKA

Dostęp do centrum obsługi klienta można uzyskać poprzez zeskanowanie kodu QR. Aby wyświetlić pełny podręcznik użytkownika na komputerze lub urządzeniu przenośnym, należy go pobrać jako dokument ze strony internetowej. (http://www.samsung.com/support) Konstrukcja i dane techniczne mogą ulec zmianie bez powiadomienia.POL - iv

01 Sprawdzanie Komponentów 2 Wkładanie baterii przed użyciem pilota (2 baterie typu AA) ------------------------- 2 02 Opis Produktu 3 Panel przedni / Prawa strona panelu listwy Soundbar ------------------------- 3 Panel dolny listwy Soundbar ------------------------- 4 03 Podłączanie Listwy Soundbar 5 Podłączanie zasilania elektrycznego

Podłączanie listwy Soundbar do głośnika niskotonowego

– Automatyczne połączenie pomiędzy głośnikiem niskotonowym a listwą Soundbar

– Ręczne podłączanie głośnika niskotonowego w przypadku, gdy automatyczne połączenie się nie powiodło

04 Podłączanie do Telewizora 9 Metoda 1. Podłączanie do telewizora za pomocą przewodu

– Podłączanie do telewizora za pomocą przewodu optycznego

– Podłączanie do telewizora za pomocą cyfrowego przewodu HDMI

Metoda 2. Połączenie bezprzewodowe

– Podłączanie do telewizora przez Bluetooth

05 Podłączanie do Urządzenia Zewnętrznego 13 Podłączanie urządzenia zewnętrznego przy użyciu przewodu optycznego lub analogowego przewodu audio (AUX)

Podłączanie urządzenia zewnętrznego za pomocą przewodu HDMI

06 Podłączanie Urządzenia USB 15POL - v 07 Podłączanie do Urządzenia Przenośnego 17 Połączenie przez Bluetooth

Korzystanie z aplikacji Samsung Audio Remote

– Instalowanie aplikacji Samsung Audio Remote

– Uruchamianie aplikacji Samsung Audio Remote

08 Korzystanie z Pilota 21 Obsługa pilota zdalnego sterowania

Regulacja głośności systemu Soundbar przy użyciu pilota do telewizora ------------------------- 24 Używanie ukrytych przycisków

Dane wyjściowe dla różnych trybów efektów dźwiękowych

09 Montowanie Wspornika Ściennego 26 Środki ostrożności przy instalacji

Komponenty montażowe

10 Aktualizacja Oprogramowania 28 Procedura aktualizacji

Jeśli na ekranie nie pojawia się komunikat UPDATE

11 Rozwiązywanie problemów 30 12 Licencji 31 13 Informacja o Licencji Open Source 31 14 Ważne Informacje Dotyczące Obsługi Serwisowej 31 15 Dane Techniczne i Uwagi 32 Dane techniczne

SurroundVOL WOOFERSOUNDBARSOUND MODE BluetoothPOWER Urządzenie główne Soundbar Głośnik niskotonowy Pilot zdalnego sterowania / Baterie

Przewód zasilający (Głośnik niskotonowy) Zasilacz transformatorowy (Urządzenie główne) Przewód optyczny

Podłącz wtyczkę sieciową do zasilacza. Poprawne podłączenie zostanie zakończone odgłosem „pstryknięcia”. Wtyczka sieciowa (Zależnie od kraju i modelu) Nie wolno odłączać wtyczki sieciowej od zasilacza (po podłączeniu nie można jej już odłączyć).

• Kroki dotyczące podłączania zasilania są oznaczone (1, 2, 3). Więcej informacji na temat podłączania zasilania znajduje się na stronie 5.

• Informacje na temat elementów do montażu listwy Soundbar na ścianie znajdują się na stronie 26.

• Kabel HDMI jest sprzedawany oddzielnie. W celu dokonania zakupu należy się skontaktować z Centrum Serwisowym rmy Samsung lub z Działem Obsługi Klienta rmy Samsung.

• Zależnie od regionu wtyczka sieciowa może mieć różny wygląd lub może być dostarczona już zamocowana do zasilacza prądu przemiennego lub stałego.

• Wygląd akcesoriów może się nieznacznie różnić od powyższych ilustracji. Wkładanie baterii przed użyciem pilota (2 baterie typu AA) Zsuń pokrywę baterii w kierunku wskazanym przez strzałkę, do momentu jej całkowitego zdjęcia. Włóż 2 baterie typu AA (1,5 V), prawidłowo orientując ich bieguny. Wsuń z powrotem pokrywę baterii.POL - 3

OPIS PRODUKTU Panel przedni / Prawa strona panelu listwy Soundbar Ustaw listwę tak, aby logo rmy Samsung znajdowało się na górze.

Przycisk (Zasilanie) Włączanie i wyłączanie zasilania.

Przycisk -/+ (Głośność) Regulacja głośności.

• Poziom głośności jest wyświetlany na przednim wyświetlaczu listwy Soundbar podczas regulacji głośności.

Przycisk (Źród) Wybór trybu źródła wejścia. Tryb wejścia Wyświetlacz Cyfrowe wejście optyczne D.IN Wejście ARC (HDMI OUT) D.IN TV ARC (Automatyczna konwersja) Wejście AUX AUX Wejście HDMI HDMI Tryb BLUETOOTH BT Tryb USB USB

• Aby uruchomić tryb „BT PAIRING”, zmień źródło na tryb „BT”, a następnie naciśnij i przytrzymaj przycisk (Źródło) przez ponad 5 sekund.

Wyświetlacz Wyświetla stan produktu oraz bieżący tryb.

• Przy podłączaniu przewodu prądu zmiennego przycisk zasilania zadziała w ciągu od 4 do 6 sekund.

• Po włączeniu zasilania tego urządzenia nastąpi 4-5 sekundowe opóźnienie przed odtworzeniem dźwięku.

• Aby odtwarzać dźwięk tylko z zestawu Soundbar, należy wyłączyć głośniki telewizora w menu Audio Setup telewizora. Należy zapoznać się z instrukcją obsługi telewizora.POL - 4 Panel dolny listwy Soundbar HDMI IN5V 0.5AHDMI OUT(TV-ARC)AUX INDC 19VOPTICAL INDC 19V 5V 0.5A HDMI IN HDMI OUT (TV-ARC)

AUX IN Służy do podłączenia do wyjścia analogowego urządzenia zewnętrznego.

OPTICAL IN (D.IN) Służy do podłączenia urządzenia zewnętrznego do cyfrowego wejścia audio (optycznego).

DC 19V (Wejście na zasilacz) Służy do podłączenia zasilacza transformatorowego.

HDMI IN Służy do jednoczesnego odbierania sygnałów audio i wideo za pomocą przewodu HDMI. Podłącz do wejścia HDMI urządzenia zewnętrznego.

HDMI OUT (TV-ARC) Służy do podłączenia do gniazda HDMI (ARC) w telewizorze.

(5V 0.5A) Można tutaj podłączać urządzenia USB, aby odtwarzać zapisane na nich pliki muzyczne za pomocą listwy Soundbar.

• Podczas odłączania przewodu zasilacza od gniazda ściennego należy trzymać go za wtyczkę. Nie ciągnij za przewód.

• Nie podłączaj tego urządzenia lub innych podzespołów do gniazda prądu zmiennego, dopóki nie zostaną nawiązane połączenia pomiędzy wszystkimi podzespołami.POL - 5

03 PODŁĄCZANIE LISTWY SOUNDBAR

Podłączanie zasilania elektrycznego Za pomocą komponentów zasilających (1, 2, 3) podłącz komponenty urządzenia do gniazdek elektrycznych w następującej kolejności: 1.) Głośnik niskotonowy 2.) Urządzenie główne Soundbar. Patrz rysunki poniżej.

• Więcej informacji na temat wymaganego zasilania elektrycznego i zużycia prądu znajduje się na etykiecie umieszczonej na produkcie. (Etykieta: Tylna część urządzenia głównego Soundbar)

AUX INDC 19VOPTICAL IN

DC 19V DC 19V (Gniazdo zasilania) Tylna część urządzenia głównego Soundbar ID SETPOWERPOWER Tylna część głośnika niskotonowego 1 Przewód zasilający Podłączanie zasilania elektrycznego 3 Zasilacz transformatorowy 2 Wtyczka sieciowaPOL - 6 Podłączanie listwy Soundbar do głośnika niskotonowego Podłączony głośnik niskotonowy zapewnia wysoką jakość odtwarzania niskich tonów. Automatyczne połączenie pomiędzy głośnikiem niskotonowym a listwą Soundbar Po podłączeniu przewodów zasilających i włączeniu zasilania głośnik niskotonowy automatycznie połączy się z listwą Soundbar.

• Po zakończeniu automatycznego parowania włączą się niebieskie wskaźniki na górnej części głośnika niskotonowego. Diody LED w górnej części głośnika niskotonowego LED Stan Opis Rozwiązanie Niebieski Włączone Urządzenie podłączono prawidłowo (działa w zwykły sposób)

Dioda miga Odzyskiwanie połączenia Sprawdź, czy przewód zasilający jest poprawnie podłączony do urządzenia głównego Soundbar lub poczekaj chwilę. (Jeśli miganie nie ustaje, spróbuj podłączyć głośnik niskotonowy ręcznie. Informacje na ten temat znajdują się na stronie 7.) Czerwony Włączone Czuwanie (z wyłączonym urządzeniem głównym Soundbar) Sprawdź, czy przewód zasilający jest poprawnie podłączony do urządzenia głównego Soundbar. Podłączenie nie powiodło się Podłącz ponownie. Instrukcje dotyczące podłączania ręcznego znajdują się na stronie 7. Czerwony i niebieski Dioda miga Nieprawidłowe działanie Skontaktuj się z Centrum Serwisowym rmy Samsung — dane kontaktowe znajdują się w niniejszym podręczniku.POL - 7 Ręczne podłączanie głośnika niskotonowego w przypadku, gdy automatyczne połączenie się nie powiodło Przed przystąpieniem do ręcznego podłączania należy:

• Sprawdzić, czy kable zasilające są prawidłowo podłączone do listwy Soundbar oraz głośnika niskotonowego.

• Upewnić się, że listwa Soundbar jest włączona.

1. Naciśnij i przytrzymaj przycisk ID SET z tyłu głośnika niskotonowego przez co najmniej 5 sekund.

Czerwony wskaźnik na górnej części głośnika niskotonowego się wyłączy, a niebieski wskaźnik zacznie migać. ID SETPOWER ID SET 5 SecTylna część głośnika niskotonowegoGórna część głośnika niskotonowego

2. Wyłącz listwę Soundbar.

3. Naciśnij i przytrzymaj przycisk VOL na pilocie przez co najmniej 5 sekund z wyłączoną (OFF) listwą

4. Na wyświetlaczu listwy Soundbar przez 1,3 sekundy pojawi się komunikat ID SET, który następnie

zniknie. ID SET SurroundSOUND MODE Bluetooth POWER VOL WOOFER SOUNDBAR 5 Sec

5. Gdy niebieski wskaźnik na obudowie głośnika niskotonowego miga, włącz zasilanie systemu

Soundbar przyciskiem (Zasilanie), który znajduje się na panelu górnym jednostki głównej lub na pilocie zdalnego sterowania.

6. Po pomyślnym nawiązaniu połączenia niebieski wskaźnik w górnej części głośnika niskotonowego

przestanie migać i zaświeci światłem ciągłym.

• W przypadku nieudanego połączenia niebieski wskaźnik zacznie migać. Należy wówczas przejść do kroku 1 i rozpocząć procedurę ponownie. UWAGI

• Nie podłączaj kabla zasilania tego produktu lub telewizora do gniazda ściennego do momentu, aż zostaną wszystkie połączenia pomiędzy komponentami zostaną nawiązane.

• Przed przeniesieniem lub instalacją produktu należy wyłączyć urządzenie i odłączyć przewód zasilający.POL - 8

• W przypadku wyłączenia jednostki głównej bezprzewodowy subwoofer przejdzie w stan oczekiwania, a dioda dioda LED trybu STANDBY na górze obudowy mignie kilkakrotnie na niebiesko, po czym zmieni kolor na czerwony.

• W przypadku korzystania z urządzenia używającego tej samej częstotliwości (5,8 GHz) w pobliżu listwy Soundbar, mogą wystąpić zakłócenia powodujące przerywanie dźwięków.

• Maksymalna odległość przesyłu sygnału bezprzewodowego jednostki głównej wynosi ok. 10 metrów, ale może się różnić w zależności od środowiska pracy. Jeśli między jednostką główną a bezprzewodowym głośnikiem niskotonowym znajduje się ściana z betonu zbrojonego lub ściana zawierająca elementy metalowe, działanie systemu może być niemożliwe, ponieważ metal blokuje przesył sygnału bezprzewodowego.

• Anteny odbiorcze sygnału bezprzewodowego są wbudowane w bezprzewodowy głośnik niskotonowy. Trzymaj urządzenia z dala od wody i wilgoci.

• W celu zapewnienia optymalnej jakości odsłuchu należy się upewnić, że obszar wokół bezprzewodowego subwoofera i bezprzewodowego modułu odbiornika (sprzedawany oddzielnie) jest wolny od przeszkód mogących wpływać na jego jakość. Aby uzyskać efekt dźwięku przestrzennego, do systemu Soundbar można podłączyć zestaw tylnych głośników bezprzewodowych Samsung (SWA-8500S) (sprzedawanych oddzielnie). Więcej informacji zawiera podręcznik dotyczący zestawu tylnych głośników bezprzewodowych Samsung.POL - 9

04 PODŁĄCZANIE DO TELEWIZORA

Odtwarzanie dźwięków telewizora z listwy za pomocą połączeń przewodowych lub bezprzewodowych.

• Po podłączeniu listwy Soundbar do wybranego telewizora Samsung można nią sterować za pomocą pilota do telewizora. – W przypadku korzystania z Przewód optyczny tę funkcję obsługują telewizory Samsung Smart wyprodukowane w roku 2017 z funkcją Bluetooth. – Ta funkcja pozwala również na używanie menu telewizora do regulacji dźwięku i różnych ustawień, a także do regulowania poziomu głośności oraz wyciszania systemu. Metoda 1. Podłączanie do telewizora za pomocą przewodu Podłączanie do telewizora za pomocą przewodu optycznego AUX INOPTICAL INOPTICAL OUTPrzewód optycznyGórna część systemu SoundbarDolna część listwy Soundbar D.IN

1. Połącz gniazdo OPTICAL IN (Audio) na listwie Soundbar z gniazdem wyjścia optycznego OPTICAL

OUT na telewizorze za pomocą cyfrowego przewodu optycznego.

2. Naciśnij przycisk (Źródło) na panelu górnym lub na pilocie zdalnego sterowania, a następnie

wybierz tryb „D.IN”.

• W przypadku, gdy system Soundbar podłączony jest do telewizora Samsung Smart TV z 2017 roku, funkcja Bluetooth POWER włączy się automatycznie, umożliwiając sterowanie urządzeniem Soundbar za pomocą pilota do telewizora. (Szczegóły dotyczące funkcji Bluetooth POWER opisano na str. 23.)POL - 10 Funkcja Auto Power Link Po włączeniu telewizora, funkcja Auto Power Link automatycznie włączy system Soundbar.

1. Podłącz listwę Soundbar z telewizorem za pomocą cyfrowego przewodu optycznego.

2. Naciśnij przycisk (Źródło) na panelu górnym lub na pilocie zdalnego sterowania, a następnie

wybierz tryb „D.IN”.

3. Naciśnij i przytrzymaj przez 5 sekund przycisk W Lewo na pilocie, aby funkcję

• Domyślnie funkcja Auto Power Link jest ON. (Aby wyłączyć tę funkcję, należy wyłączyć funkcję Auto Power za pomocą systemu Soundbar).

• W zależności od tego, jakie urządzenie jest podłączone do systemu Soundbar, funkcja Auto Power Link może nie działać.

• Ta funkcja jest dostępna tylko w trybie „D.IN”. Podłączanie do telewizora za pomocą cyfrowego przewodu HDMI HDMI INHDMI OUT(TV-ARC)HDMI IN(ARC)Przewód HDMI (sprzedawany oddzielnie)Sprawdź port HDMI IN (ARC) na telewizorze.Sprawdź port HDMI OUT (TV-ARC) na urządzeniu głównym Soundbar.Dolna część listwy SoundbarGórna część systemu Soundbar TV ARC

1. Podłącz przewód HDMI (sprzedawany oddzielnie) do włączonego systemu Soundbar oraz do

telewizora, jak pokazano na rysunku.

2. Na wyświetlaczu urządzenia głównego Soundbar pojawi się komunikat „TV ARC” i system

rozpocznie odtwarzanie dźwięku telewizora.

• Jeśli nie słychać dźwięku z telewizora, naciśnij przycisk (Źródło) na pilocie zdalnego sterowania lub na panelu górnym systemu Soundbar, aby przełączyć urządzenie w tryb „D.IN”. Na wyświetlaczu pojawią się kolejno komunikaty „D.IN” i „TV ARC”, i rozpocznie się odtwarzanie dźwięku telewizora.POL - 11

• Jeśli komunikat „TV ARC” nie pojawia się na wyświetlaczu urządzenia głównego Soundbar, należy sprawdzić, czy przewód jest podłączony do właściwego portu.

• Poziom głośności systemu Soundbar można regulować za pomocą przycisków regulacji głośności na pilocie od telewizora. UWAGI

• Interfejs HDMI umożliwia cyfrową transmisję obrazu i dźwięku za pośrednictwem jednego złącza.

• Jeśli telewizor jest wyposażony w port ARC, podłącz kabel HDMI do portu HDMI IN (ARC).

• Zalecamy skorzystanie z bezrdzeniowego kabla HDMI. Jeśli używasz kabla rdzeniowego, jego średnica nie powinna być większa niż 14 mm.

• Funkcja Anynet+ musi być włączona.

• Ta funkcja nie jest dostępna, jeśli kabel HDMI nie obsługuje ARC. Metoda 2. Połączenie bezprzewodowe Podłączanie do telewizora przez Bluetooth Jeśli system Soundbar jest podłączony do telewizora przez Bluetooth, można cieszyć się dźwiękiem stereo bez obawy o plączące się kable.

• Do systemu Soundbar można podłączyć jednocześnie tylko jeden telewizor. Podłączenie początkowe

1. Naciśnij przycisk (Źródło) na panelu górnym lub na pilocie zdalnego sterowania, a następnie

2. Zmień tryb „BT” na tryb „BT PAIRING”.

• Jeśli zostanie wyświetlony komunikat „BT READY”, naciśnij i przytrzymaj przez ponad 5 sekund przycisk (Źródło) na panelu górnym systemu Soundbar lub na pilocie zdalnego sterowania, do czasu wyświetlenia komunikatu „BT PAIRING”.

3. W menu telewizora wybierz tryb Bluetooth. (Więcej informacji zawiera podręcznik użytkownika

4. Z listy wyświetlanej na ekranie telewizora wybierz ustawienie „[AV] Samsung Soundbar Mxxxx

M-Series”. Dostępny system Soundbar jest wskazany na liście dostępnych urządzeń Bluetooth telewizora wraz z komunikatem „Need Pairing” lub „Paired”. Aby połączyć się z systemem Soundbar, należy wybrać komunikat i nawiązać połączenie.

• Po nawiązaniu połączenia systemu z telewizorem, na przednim wyświetlaczu listwy Soundbar pojawią się komunikaty [Nazwa telewizora] → „BT”.

5. Od teraz można odtwarzać dźwięk z telewizora na systemie Soundbar.POL - 12

Jeśli nie udało się połączyć urządzenia

• Jeśli poprzednio podłączony system Soundbar (np. „[AV] Samsung Soundbar Mxxxx M-Series”) pojawia się na liście, należy go usunąć.

• W trybie „BT” naciśnij i przytrzymaj przez ponad 5 sekund przycisk (Źródło) na panelu górnym systemu Soundbar lub na pilocie zdalnego sterowania, aby przełączyć urządzenie w tryb „BT PAIRING”. Następnie należy wybrać „[AV] Samsung Soundbar Mxxxx M-Series” z listy wyszukiwania w telewizorze. Co to są stany BT READY i BT PAIRING?

• BT READY : Ten tryb pozwala na wyszukiwanie poprzednio podłączonych telewizorów lub połączenie systemu Soundbar z poprzednio podłączonym urządzeniem mobilnym.

• BT PAIRING : W tym trybie można połączyć się z nowym urządzeniem. (W trybie „BT” naciśnij i przytrzymaj przez ponad 5 sekund przycisk (Źródło) na panelu górnym systemu Soundbar lub na pilocie zdalnego sterowania). UWAGI

• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.

• W trybie połączenia Bluetooth połączenie Bluetooth zostanie utracone, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 metrów.

• System Soundbar wyłącza się automatycznie po 5 minutach w stanie gotowości.

• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach: – Jeżeli wokół systemu Soundbar występuje silne pole elektryczne. – Jeżeli kilka urządzeń Bluetooth jest jednocześnie skojarzonych z systemem Soundbar. – Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar. Odłączanie urządzenia Soundbar od telewizora Naciśnij przycisk (Źródło) na panelu górnym lub na pilocie zdalnego sterowania, a następnie przełącz urządzenie w dowolny tryb inny niż „BT”.

• Odłączanie może trochę potrwać, gdyż telewizor musi otrzymać odpowiedź od urządzenia Soundbar. (Czas oczekiwania może się różnić w zależności od modelu telewizora).

• Aby anulować automatyczne nawiązywanie połączenia Bluetooth między listwą Soundbar a telewizorem, należy nacisnąć przycisk

(Odtwarzanie/Pauza) na pilocie i przytrzymać go przez 5 sekund przy stanie „BT READY”. (Przełączenie Wł. → Wył.)POL - 13

05 PODŁĄCZANIE DO URZĄDZENIA

ZEWNĘTRZNEGO Dzięki podłączeniu urządzenia zewnętrznego za pośrednictwem sieci przewodowej lub bezprzewodowej, można odtwarzać jego dźwięki na systemie Soundbar. Podłączanie urządzenia zewnętrznego przy użyciu przewodu optycznego lub analogowego przewodu audio (AUX)

OPTICAL OUT- AUDIO -

R L AUX INOPTICAL INPrzewód optycznyPrzewód audio (AUX) (sprzedawany oddzielnie)Dolna część listwy SoundbarGórna część systemu Soundbar

Odtwarzacz BD / DVD / Dekoder / Konsola do gier 1 Przewód audio (AUX) X Połącz gniazdo AUX IN (Audio) na urządzeniu głównym z gniazdem AUDIO OUT na urządzeniu źródłowym za pomocą przewodu audio. Y Wybierz tryb „AUX”, naciskając przycisk (Źródło) na panelu górnym lub na pilocie zdalnego sterowania. 2 Przewód optyczny X Połącz gniazdo OPTICAL IN (Audio) na urządzeniu głównym z gniazdem wyjścia optycznego OPTICAL OUT na urządzeniu źródłowym za pomocą cyfrowego przewodu optycznego. Y Wybierz tryb „D.IN”, naciskając przycisk (Źródło) na panelu górnym lub na pilocie zdalnego sterowania.POL - 14 Podłączanie urządzenia zewnętrznego za pomocą przewodu HDMI HDMI INHDMI OUT(TV-ARC) HDMI OUT HDMI IN (ARC) Przewód HDMI (sprzedawany oddzielnie)Przewód HDMI (sprzedawany oddzielnie)Dolna część listwy Soundbar

Urządzenie zewnętrzneGórna część systemu Soundbar

1. Podłącz przewód HDMI (sprzedawany oddzielnie) do portu HDMI IN na tylnej stronie produktu

oraz do portu HDMI OUT urządzenia cyfrowego.

2. Podłącz przewód HDMI (sprzedawany oddzielnie) do portu HDMI OUT (TV-ARC) na tylnej stronie

produktu oraz do portu HDMI IN telewizora.

3. Naciśnij przycisk (Źródło) na panelu górnym lub na pilocie zdalnego sterowania, a następnie

wybierz tryb „HDMI”.

4. Tryb „HDMI” wyświetli się na panelu wyświetlacza listwy Soundbar, a urządzenie zacznie odtwarzać

System Soundbar może odtwarzać pliki muzyczne znajdujące się na urządzeniach pamięci masowej. WyświetlaczPort USB HDMI IN5V 0.5AHDMI OUT(TV-ARC)AUX INDC 19VOPTICAL IN 5V 0.5A USB

1. Urządzenie USB należy podłączyć do portu USB produktu.

2. Naciśnij przycisk (Źródło) na panelu górnym lub na pilocie zdalnego sterowania, a następnie

3. Na wyświetlaczu pojawi się komunikat „USB”.

4. Za pomocą systemu Soundbar można teraz odtwarzać pliki muzyczne zapisane na urządzeniach

• System Soundbar wyłączy się automatycznie (Automatyczne wyłączenia zasilania), jeżeli przez ponad 5 minut nie zostanie podłączone żądne urządzenie USB.POL - 16 Lista zgodności Rozszerzenie Kodek Częstotliwość próbkowania Szybkość transmisji *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80 ~ 320 kb/s MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320 kb/s MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320 kb/s MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320 kb/s *.wma Wave_Format_MSAudio1 16KHz ~ 48KHz 56 ~ 128 kb/s Wave_Format_MSAudio2 16KHz ~ 48KHz 56 ~ 128 kb/s *.aac AAC 16KHz ~ 96KHz 48 ~ 320 kb/s AAC-LC 16KHz ~ 96KHz 128 ~ 192 kb/s 5.1-kanałowy 320 kb/s HE-AAC 24KHz ~ 96KHz 48 ~ 64 kb/s 5.1-kanałowy 160 kb/s *.wav - 16KHz ~ 48KHz do 3000 kb/s *.ogg OGG 1.1.0 16KHz ~ 48KHz 50 ~ 500 kb/s *.ac FLAC 1.1.0, FLAC 1.2.1 16KHz ~ 96KHz do 3000 kb/s

• Jeżeli na urządzeniu USB zapisanych jest zbyt wiele folderów i plików, uzyskanie dostępu do nich i odtworzenie ich przez listwę Soundbar może zająć trochę czasu.POL - 17

07 PODŁĄCZANIE DO URZĄDZENIA

PRZENOŚNEGO Połączenie przez Bluetooth Jeśli urządzenie przenośne jest podłączone do systemu Soundbar za pośrednictwem standardu Bluetooth, można cieszyć się dźwiękiem stereo bez obawy o plączące się kable.

• Jednocześnie może być połączone tylko jedno urządzenie Bluetooth. Urządzenie Bluetooth Podłączenie początkowe

1. Naciśnij przycisk (Źródło) na panelu górnym lub na pilocie zdalnego sterowania, a następnie

2. Zmień tryb „BT” na tryb „BT PAIRING”.

• Jeśli zostanie wyświetlony komunikat „BT READY”, naciśnij i przytrzymaj przez ponad 5 sekund przycisk (Źródło) na panelu górnym systemu Soundbar lub na pilocie zdalnego sterowania, do czasu wyświetlenia komunikatu „BT PAIRING”.

3. Wybierz opcję “[AV] Samsung Soundbar Mxxxx M-Series” z listy.

• Po podłączeniu systemu Soundbar do urządzenia Bluetooth na przednim wyświetlaczu pojawią się komunikaty [Nazwa urządzenia Bluetooth] → „BT”.

4. Na systemie Soundbar można teraz odtwarzać pliki muzyczne z urządzenia połączonego przez

Bluetooth. Jeśli nie udało się połączyć urządzenia

• Jeśli poprzednio podłączony system Soundbar (np. „[AV] Samsung Soundbar Mxxxx M-Series”) pojawia się na liście, należy go usunąć.

• W trybie „BT” naciśnij i przytrzymaj przez ponad 5 sekund przycisk (Źródło) na panelu górnym systemu Soundbar lub na pilocie zdalnego sterowania, aby przełączyć urządzenie w tryb „BT PAIRING”. Z listy wyszukiwanych urządzeń Bluetooth należy wybrać “[AV] Samsung Soundbar Mxxxx M-Series”.POL - 18 Co to są stany BT READY i BT PAIRING?

• BT READY : Ten tryb pozwala na wyszukiwanie poprzednio podłączonych telewizorów lub połączenie systemu Soundbar z poprzednio podłączonym urządzeniem mobilnym.

• BT PAIRING : W tym trybie można połączyć się z nowym urządzeniem. (W trybie „BT” naciśnij i przytrzymaj przez ponad 5 sekund przycisk (Źródło) na panelu górnym systemu Soundbar lub na pilocie zdalnego sterowania). UWAGI

• Jeśli podczas podłączania urządzenia Bluetooth wyświetli się żądanie wprowadzenia kodu PIN, wprowadź <0000>.

• W trybie połączenia Bluetooth połączenie Bluetooth zostanie utracone, jeśli odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth przekroczy 10 metrów.

• System Soundbar wyłącza się automatycznie po 5 minutach w stanie gotowości.

• System Soundbar może nieprawidłowo wykonać operację wyszukiwania lub połączenia Bluetooth w następujących przypadkach: – Jeżeli wokół systemu Soundbar występuje silne pole elektryczne. – Jeżeli kilka urządzeń Bluetooth jest jednocześnie skojarzonych z systemem Soundbar. – Jeżeli urządzenie Bluetooth jest wyłączone, nie znajduje się na odpowiednim miejscu lub działa nieprawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

• Zestaw Soundbar obsługuje dane SBC (44,1 kHz, 48 kHz).

• Należy podłączać tylko urządzenia Bluetooth obsługujące funkcję A2DP (AV).

• Nie można podłączać zestawu Soundbar do urządzenia Bluetooth, obsługującego tylko funkcję HF (z zestawem słuchawkowym).

• Po skojarzeniu listwy Soundbar z urządzeniem Bluetooth wybranie opcji „[AV] Samsung Soundbar Mxxxx M-Series” z listy zeskanowanych urządzeń spowoduje automatyczne przełączenie listwy Soundbar w tryb „BT”. – Dostępne wtedy, gdy zestaw Soundbar znajduje się na liście urządzeń połączonych z urządzeniem Bluetooth. (Urządzenie Bluetooth i zestaw Soundbar muszą być wcześniej co najmniej raz połączone).

• Zestaw Soundbar zostanie wyświetlony na liście wyszukiwanych urządzeń urządzenia Bluetooth tylko wtedy, gdy na zestawie Soundbar wyświetlony jest komunikat „BT READY”.

• Podczas korzystania z funkcji Bluetooth nie można połączyć listwy Soundbar z innym urządzeniem Bluetooth. Włączanie Bluetooth POWER (Bluetooth POWER) Jeżeli uprzednio sparowane urządzenie Bluetooth spróbuje się połączyć z listwą Soundbar, kiedy funkcja Bluetooth POWER jest włączona, a listwa Soundbar jest wyłączona, wówczas listwa Soundbar automatycznie się włączy.

1. Naciśnij przycisk Bluetooth POWER na pilocie, kiedy listwa Soundbar jest włączona.

2. Na wyświetlaczu listwy Soundbar pojawi się komunikat „ON-BLUETOOTH POWER”.POL - 19

Odłączanie urządzenia Bluetooth od listwy Soundbar Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać podręcznik użytkownika urządzenia Bluetooth.

• System Soundbar zostanie odłączony.

• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED”. Odłączanie systemu Soundbar od urządzenia Bluetooth Naciśnij przycisk (Źródło) na panelu górnym lub na pilocie zdalnego sterowania, a następnie zmień tryb na inny niż „BT”.

• Odłączanie może trochę potrwać, gdyż urządzenie Bluetooth musi otrzymać odpowiedź od urządzenia Soundbar. (Czas odłączania może się różnić w zależności od urządzenia Bluetooth).

• Po odłączeniu systemu Soundbar od urządzenia Bluetooth na przednim wyświetlaczu listwy Soundbar pojawi się komunikat „BT DISCONNECTED”. UWAGI

• W trybie połączenia Bluetooth połączenie Bluetooth może zostać utracone, jeśli odstęp pomiędzy systemem Soundbar a urządzeniem Bluetooth przekracza odległość 10 m.

• System Soundbar wyłącza się automatycznie po 5 minutach w trybie gotowości. Więcej informacji o połączeniu Bluetooth Bluetooth to technologia umożliwiająca urządzeniom posiadającym funkcję Bluetooth łatwą interakcję ze sobą za pomocą bezprzewodowego połączenia o krótkim zasięgu.

• Urządzenia Bluetooth mogą powodować szum lub nieprawidłowe działanie, w zależności od sposobu użycia, jeżeli: – Część urządzenia jest w kontakcie z systemem odbioru/transmisji urządzenia Bluetooth lub systemu Soundbar. – Z powodu wahań pola elektrycznego powstałych na skutek przeszkód takich jak ściany, narożniki lub ścianki działowe. – W przypadku narażenia urządzenia na zakłócenia elektryczne pochodzące od urządzeń korzystających z tej samej częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe lub urządzenie bezprzewodowe LAN.

• System Soundbar należy kojarzyć z urządzeniem Bluetooth zachowując niewielką odległość pomiędzy nimi.

• Im większa odległość pomiędzy systemem Soundbar a urządzeniem Bluetooth, tym gorsza jakość. Jeżeli odległość przekroczy zasięg roboczy Bluetooth, nastąpi utrata połączenia.

• W obszarach słabego odbioru łączność Bluetooth może nie działać poprawnie.

• Połączenie Bluetooth działa tylko w pobliżu zestawu. Połączenie zostaje automatycznie przerwane w przypadku odległości przekraczającej ten zasięg. Nawet w tym zasięgu jakość dźwięku może ulec pogorszeniu z powodu przeszkód takich jak ściany lub drzwi.

• To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy.POL - 20 Korzystanie z aplikacji Samsung Audio Remote Instalowanie aplikacji Samsung Audio Remote Aby obsługiwać listwę Soundbar przy pomocy aplikacji Samsung Audio Remote zainstalowanej na urządzeniu przenośnym, należy ją pobrać ze strony sklepu Google Play. Hasło wyszukiwania : Samsung Audio Remote Uruchamianie aplikacji Samsung Audio Remote Aby uruchomić aplikację Samsung Audio Remote, należy dotknąć ikony Audio Remote na urządzeniu przenośnym i postępować zgodnie z wyświetlanymi instrukcjami. Audio Remote

• Aplikacja Samsung Audio Remote jest obsługiwana tylko na smartfonach i urządzeniach przenośnych z systemem operacyjnym Android w wersji 3.0 lub nowszej.POL - 21

Zasilanie Surround VOL WOOFER SOUNDMODEBluetoothPOWER Włącza i wyłącza system Soundbar.

Kontrola dźwięku Surround VOL WOOFER SOUND MODE Bluetooth POWER Można wybrać opcję TREBLE, BASS, lub AUDIO SYNC.

• Aby sterować głośnością wysokich i niskich tonów, wybierz opcję TREBLE lub BASS w ustawieniach dźwięku, a następnie ustaw ich głośność w zakresie od -6 do +6 za pomocą przycisków Góra/Dół.

• Naciśnij i przytrzymaj przycisk (Kontrola dźwięku) przez ok. 5 sekund, aby dostosować dźwięk dla każdego pasma częstotliwości. Opcje do wyboru: 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz i 10 KHz (Lewo/Prawo), a dla każdej z nich można wybrać ustawienie od -6 do +6 (Góra/Dół).

• Jeśli obraz w telewizorze nie jest zsynchronizowany z dźwiękiem emitowanym przez system Soundbar, w ustawieniach dźwięku należy wybrać opcję AUDIO SYNC, a następnie za pomocą przycisków Góra/Dół ustawić opóźnienie dźwięku w zakresie od 0 do 300 milisekund. (Z wyjątkiem trybu „USB”).

• Opcja Synchronizacja dźwięku jest obsługiwana tylko w przypadku niektórych funkcji.

Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER Funkcja Dźwięk przestrzenny wzmacnia głębię i przestrzenne brzmienie dźwięku. Każde naciśnięcie tego przycisku spowoduje wybranie ustawienia ON lub OFF.

• ON : Odtwarzanie dźwięku na wszystkich głośnikach.

• OFF : Odtwarzanie dźwięku z oryginalnego kanału źródłowego na kilku głośnikach.POL - 22

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Efekt dźwiękowy można wybrać spośród następujących trybów: STANDARD, MUSIC, CLEAR VOICE, SPORTS, i MOVIE. Wybierz tryb „STANDARD”, jeśli chcesz słuchać oryginalnego dźwięku.

• DRC (Dynamic Range Control) Umożliwia dynamiczne sterowanie brzmieniem dźwięku w standardzie Dolby Digital. Naciśnięcie i przytrzymania przycisku SOUND MODE w trybie czuwania powoduje włączenie lub wyłączenie funkcji DRC (Dynamic Range Control). Włączenie funkcji DRC powoduje wyciszanie głośnych dźwięków. (Dźwięk może być zniekształcony).

Surround VOL WOOFER SOUND MODE Bluetooth POWER Źródło Naciśnij, aby wybrać źródło podłączone do systemu Soundbar.

• Tryb BT PAIRING Aby uruchomić tryb „BT PAIRING” w trybie „BT”, naciśnij i przytrzymaj przycisk (Źródło) przez ponad 5 sekund. Szczegóły opisano na str. 17.

• Funkcja Auto Power Down Urządzenie wyłącza się automatycznie w następujących sytuacjach. – Tryb D.IN / HDMI / BT / USB: Jeżeli przez 5 minut nie zostanie odebrany żaden sygnał audio. – Tryb AUX: – Jeśli przewód audio AUX jest odłączony przez 5 minut. – Jeśli przez 8 godzin nie zostanie naciśnięty żaden przycisk, gdy podłączony jest przewód AUX. (Funkcję Auto Power Down można wyłączyć tylko w tym przypadku). – Aby wyłączyć funkcję Auto Power Down w czasie pracy w trybie AUX, należy nacisnąć przycisk p i przytrzymać go przez 5 sekund. Na wyświetlaczu pojawi się komunikat „ON-AUTO POWER DOWN” / „OFF-AUTO POWER DOWN”.

Odtwarzanie / Pauza Surround VOL WOOFER SOUNDMODEBluetoothPOWER Naciśnij przycisk p, aby tymczasowo wstrzymać odtwarzanie pliku muzycznego. Ponowne naciśnięcie przycisku spowoduje wznowienie odtwarzania pliku muzycznego.POL - 23

Surround VOL WOOFER SOUNDMODEBluetoothPOWER Góra/Dół/ Lewo/Prawo Naciśnij wskazane obszary, aby wybrać opcje Góra/Dół/Lewo/ Prawo. Naciśnij obszary Góra/Dół/Lewo/Prawo na przycisku, aby wybrać lub ustawić funkcje.

• Powtarzanie Aby użyć funkcji powtarzania w trybie „USB”, naciśnij przycisk Góra.

• Zmiana utworu Naciśnij przycisk Prawo, aby wybrać następny plik muzyczny. Naciśnij przycisk Lewo, aby wybrać poprzedni plik muzyczny.

• Funkcja Anynet+ / Auto Power Link Funkcje Anynet+ oraz Auto Power Link można włączać i wyłączać. Funkcjami Anynet+ i Auto Power Link steruje się odpowiednio za pomocą przycisku Prawo i Lewo. – Anynet+ : W przypadku podłączenia za pośrednictwem przewodu HDMI systemem Soundbar można sterować za pomocą pilota do telewizora rmy Samsung. Naciśnij i przytrzymaj przycisk Prawo przez 5 sekund, aby dla funkcji Anynet+ wybrać ustawienie ON lub OFF. – Auto Power Link : W przypadku podłączenia listwy Soundbar do telewizora za pomocą cyfrowego kabla optycznego może się ona włączać automatycznie po włączeniu telewizora. Naciśnij i przytrzymaj przycisk Lewo przez 5 sekund, aby dla funkcji Auto Power Link wybrać opcję ON i OFF. – Domyślnie funkcje Anynet+ / Auto Power Link są ON.

Surround VOL WOOFER SOUND MODE Bluetooth POWER Bluetooth POWER Naciśnięcie tego przycisku włącza lub wyłącza funkcję Bluetooth POWER lub funkcję ograniczenia głośności.

• Funkcja Bluetooth POWER : W przypadku gdy system Soundbar jest w trybie czuwania z aktywną funkcją Bluetooth POWER po włączeniu ostatnio podłączonego urządzenia Bluetooth system Soundbar włączy się automatycznie i połączy z urządzeniem Bluetooth. – Gdy funkcja Bluetooth POWER jest włączona, na wyświetlaczu listwy Soundbar pojawi się napis „ON-BLUETOOTH POWER”. Aby wyłączyć funkcję Bluetooth POWER, należy jednokrotnie nacisnąć przycisk Bluetooth POWER. Na wyświetlaczu listwy pojawi się napis „OFF-BLUETOOTH POWER”. – Jeżeli tryb „D.IN” jest włączony i system Soundbar jest podłączony do telewizora Samsung Smart z 2017 roku lub nowszego, systemem Soundbar można sterować za pomocą pilota do telewizora. W tym trybie nie można wyłączyć funkcji Bluetooth POWER.

• Funkcja Volume Restriction: W przypadku ustawienia głośności powyżej wartości 20 funkcja automatycznie redukuje głośność do wartości 20, ponieważ głośny dźwięk na wyższym poziomie głośności może uszkodzić słuch. – Domyślnie funkcja ograniczenia głośności jest wyłączona. Ustawiony poziom głośności jest zachowywany nawet po wyłączeniu zasilania. – Aby zmienić ustawienie, należy nacisnąć przycisk Bluetooth POWER na pilocie zdalnego sterowania i przytrzymać go przez 5 sekund. W przypadku wyłączenia funkcji ograniczenia głośności na przednim wyświetlaczu listwy wyświetli się napis „V FREE”, a jeśli funkcja będzie włączona —„V LOCK”.POL - 24

Surround VOL WOOFER SOUNDMODEBluetoothPOWER WOOFER SurroundSOUND MODE BluetoothPOWER VOL WOOFER SOUNDBAR SurroundSOUND MODE BluetoothPOWER VOL WOOFER SOUNDBAR Surround SOUND MODE Bluetooth POWER VOLWOOFERSOUNDBAR Surround SOUND MODE Bluetooth POWER VOLWOOFERSOUNDBAR Naciśnij przycisk w górę lub w dół, aby wyregulować głośność głośnika niskotonowego do wartości -12 lub od -6 do +6. Naciśnięcie przycisku powoduje ustawienie głośności subwoofera z powrotem na 0.

• Wycisz Naciśnij przycisk VOL, aby wyciszyć dźwięk. Naciśnij go ponownie, aby przywrócić dźwięk. Regulacja głośności systemu Soundbar przy użyciu pilota do telewizora Użyj menu telewizora, aby dźwięki z telewizora Samsung były emitowane przez głośniki zewnętrzne. (Więcej informacji zawiera podręcznik użytkownika telewizora).

• Po zakończeniu montowania systemu Soundbar można regulować jego głośność za pomocą pilota na podczerwień do telewizora Samsung. (Aby nie korzystać z tej funkcji, naciśnij i przytrzymaj przycisk Surround przez 5 sekund, gdy system Soundbar jest włączony. Na wyświetlaczu pojawi się komunikat „OFF-TV REMOTE”, a funkcja zostanie wyłączona). Aby regulować głośność przy użyciu pilota do telewizora Samsung, naciśnij i przytrzymaj przycisk Surround przez ponad 5 sekund, aż na wyświetlaczu listwy Soundbar pojawi się komunikat „SAMSUNG-TV REMOTE”. – Każde przytrzymanie przycisku Surround przez 5 sekund powoduje zmianę trybu w następującej kolejności: „SAMSUNG-TV REMOTE” (Tryb domyślny) → „OFF-TV REMOTE” → „ALL-TV REMOTE”.

• Aby regulować głośność za pomocą pilota do telewizora pochodzącego od innego producenta, włącz system Soundbar, naciśnij i przytrzymaj przycisk Surround przez 5 sekund (na wyświetlaczu listwy Soundbar pojawi się komunikat „OFF-TV REMOTE”, następnie zwolnij przycisk Surround i ponownie naciśnij i przytrzymaj przycisk Surround przez ponad 5 sekund. (Na wyświetlaczu listwy Soundbar pojawi się komunikat „ALL-TV REMOTE”. – Ta funkcja może być niedostępna w zależności od modelu pilota. – Funkcja jest obsługiwana przez urządzenia następujących producentów: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCAPOL - 25 Używanie ukrytych przycisków Ukryty przycisk Strona z informacjami Przycisk na pilocie Funkcja Surround Włączenie/wyłączenie funkcji Pilot do telewizora Strona 24 (Źródło) Parowanie BT Strona 17 p (Odtwarzanie / Pauza) Włączenie/wyłączenie funkcji Auto Power Down (w trybie AUX) Strona 22 Zainicjuj (tryb czuwania) Strona 28 VOL ID SET (tryb czuwania) Strona 7 Lewo Auto Power Link ON/OFF Strona 10 Prawo Anynet+ ON/OFF Strona 23 (Kontrola dźwięku) EQ 7-pasmowy Strona 21 SOUND MODE DRC ON/OFF (tryb czuwania) Strona 22 Bluetooth POWER Włączenie/wyłączenie funkcji ograniczenia głośności Strona 23 Dane wyjściowe dla różnych trybów efektów dźwiękowych Efekt Wejście Wyjście Z wyjątkiem zestawu tylnych głośników bezprzewodowych Włącznie z zestawem tylnych głośników bezprzewodowych Surround Surround VOL WOOFER SOUND MODE Bluetooth POWER

• Zestaw głośników bezprzewodowych rmy Samsung można kupić oddzielnie. W tym celu należy skontaktować się ze sprzedawcą listwy Soundbar.POL - 26 09 MONTOWANIE WSPORNIKA ŚCIENNEGO Środki ostrożności przy instalacji

• Zestaw należy montować wyłącznie na pionowych ścianach.

• Nie wolno montować wspornika w miejscach o wysokiej temperaturze lub wilgotności.

• Należy sprawdzić, czy ściana jest wystarczająco wytrzymała, by utrzymać ciężar produktu. W przeciwnym razie należy ją wzmocnić lub wybrać inne miejsce do montażu produktu.

• Należy zakupić i zastosować śruby mocujące lub kotwy odpowiednie do rodzaju posiadanej ściany (płyty gipsowej, płyty żelaznej, drewna itd.) W miarę możliwości należy zamontować śruby wsporcze w kołkach w ścianie.

• Należy zakupić odpowiednie wkręty w zależności od typu i grubości ściany, na której zostanie zamontowana listwa Soundbar. – Średnica: M5 – Długość: zalecane L 35 mm lub dłuższe.

• Przed zamontowaniem listwy Soundbar na ścianie należy podłączyć przewody z systemu do urządzeń zewnętrznych.

• Należy pamiętać, aby przed instalacją wyłączyć system i odłączyć go od gniazdka zasilania. W przeciwnym razie może dojść do porażenia prądem elektrycznym. Komponenty montażowe

Szablon do montażu na ścianie Uchwyt montażowy ścienny (2 sztuki) Wspornik ścienny (2 sztuki)

1. Umieść Szablon do montażu na ścianie na

• Szablon do montażu na ścianie musi być ustawiony poziomo.

• Jeśli na ścianie zamontowany jest telewizor, montaż listwy Soundbar należy wykonać w odległości co najmniej 5 cm pod telewizorem. Co najmniej 5 cmPOL - 27

2. Oznacz umiejscowienie śrub na ścianie, a

następnie zdejmij Szablon do montażu na ścianie. Następnie wywierć otwory na śruby, korzystając z wiertła o odpowiednim rozmiarze. Center Line Center Line

3. Dokładnie przymocuj 2 elementy Wspornik

ścienny do ściany we wskazanych miejscach przy użyciu odpowiednich śrub.

4. Zamocuj listwę Soundbar na 2 elementach

Wspornik ścienny w sposób pokazany na rysunku.

5. Włóż element Uchwyt montażowy ścienny

do każdego otworu na spodniej stronie urządzenia. Dokręć każdy element Uchwyt montażowy ścienny, aby przymocować listwę Soundbar do 2 elementów Wspornik ścienny. DC 19V AUX IN OPTICAL IN HDMI IN HDMI OUT (TV-ARC) 5V 0.5A

• Nie należy zawieszać się na zamontowanym urządzeniu i należy unikać jego uderzania oraz upuszczania.

• Zamocuj urządzenie solidnie na ścianie tak, aby nie spadło. Upadek urządzenia może doprowadzić do obrażeń ciała użytkownika lub uszkodzenia produktu.

• Po zainstalowaniu urządzenia na ścianie należy się upewnić, że nie istnieje możliwość pociągnięcia kabli połączeniowych przez dzieci.

• Aby zapewnić optymalne działanie urządzenia zamontowanego na ścianie, system głośników należy zamontować co najmniej 5 cm pod telewizorem, jeśli jest on także zamontowany na tej ścianie.

• Ze względów bezpieczeństwa, jeśli urządzenie nie jest zamontowane na ścianie, należy je umieścić na wytrzymałej, płaskiej powierzchni, nie stwarzającej ryzyka spadnięcia.POL - 28 10 AKTUALIZACJA OPROGRAMOWANIA Firma Samsung może w przyszłości oferować aktualizacje oprogramowania wbudowanego systemu Soundbar. Port USB HDMI IN5V 0.5AHDMI OUT(TV-ARC)AUX INDC 19VOPTICAL IN 5V 0.5A Jeżeli dostępna będzie aktualizacja oprogramowania wbudowanego systemu, możliwe będzie jego zaktualizowanie poprzez podłączenie urządzenia USB z zapisaną na nim aktualizacją oprogramowania do gniazda USB listwy Soundbar. Aby uzyskać więcej informacji na temat pobierania plików aktualizacji, należy odwiedzić stronę Samsung Electronics (www.samsung.com

• Support). Następnie należy wprowadzić lub wybrać model posiadanego systemu Soundbar, wybrać zakładkę Oprogramowanie i Aplikacje, a następnie Centrum Pobierania. Nazwy opcji mogą być różne. Procedura aktualizacji

1. Wykonaj poniższe czynności, by pobrać

oprogramowanie produktu: Odwiedź stronę Samsung (samsung.com) wyszukaj nazwę modelu — wybierz opcję obsługi klienta (nazwa opcji może ulec zmianie)

2. Zapisz pobrane oprogramowanie w napędzie

USB i wybierz opcję „Rozpakuj tutaj”, by rozpakować folder.

3. Wyłączyć listwę Soundbar i do portu USB

podłączyć dysk przenośny USB, na którym znajduje się aktualizacja oprogramowania.

4. Odłącz przewód zasilający, ponownie go

podłącz, a następnie włącz listwę Soundbar.

5. Włącz listwę Soundbar. W ciągu trzech minut

wyświetli się komunikat „UPDATE” i rozpocznie się aktualizacja.

6. Po zakończeniu aktualizacji listwa Soundbar

się wyłączy. Naciśnij i przytrzymaj przycisk p na pilocie przez 5 sekund. Na ekranie zostanie wyświetlony komunikat „INIT” ” i listwa Soundbar zostanie wyłączona. Aktualizacja została zakończona.

• Produkt korzysta z funkcji DUAL BOOT. Jeśli aktualizacja oprogramowania sprzętowego nie powiedzie się, można je zaktualizować ponownie.POL - 29 Jeśli na ekranie nie pojawia się komunikat UPDATE

1. Wyłącz listwę Soundbar, odłącz urządzenie

USB zawierające aktualizację oprogramowania i podłącz je ponownie do portu USB listwy Soundbar.

2. Odłącz przewód zasilający listwy Soundbar,

ponownie go podłącz, a następnie włącz listwę Soundbar.

• Aktualizacja oprogramowania może nie działać prawidłowo, jeśli na urządzeniu USB są zapisane pliki dźwiękowe obsługiwane przez listwę Soundbar.

• Nie odłączaj zasilania ani nie wyjmuj urządzenia USB podczas aktualizacji. Po zakończeniu aktualizacji oprogramowania urządzenie główne zostanie automatycznie wyłączone.

• Po zakończeniu aktualizacji zostaną uruchomione ustawienia użytkownika. Zalecamy zapisanie ustawień, aby możliwe było ich łatwe przywrócenie po wykonaniu aktualizacji. Uwaga: podczas aktualizacji oprogramowania połączenie z głośnikiem niskotonowym zostanie zresetowane. Jeśli połączenie z głośnikiem niskotonowym nie zostanie przywrócone automatycznie po aktualizacji, przejdź do strony 6. Jeśli aktualizacja się nie powiodła, sprawdź czy napęd USB nie jest uszkodzony.

• Użytkownicy systemu Mac OS powinni korzystać z urządzeń USB w formacie MS-DOS (FAT).

• Opcja aktualizacji oprogramowania przez USB może być niedostępna, zależnie od producenta urządzenia USB.POL - 30

11 ROZWIĄZYWANIE PROBLEMÓW

Przed zgłoszeniem się do serwisu należy sprawdzić następujące informacje. Urządzenie Soundbar się nie włącza. Czy przewód zasilający jest podłączony do gniazda? ; Podłącz wtyczkę przewodu zasilającego do gniazda. Funkcja nie działa, gdy naciskany jest dany przycisk. Czy w powietrzu są ładunki elektrostatyczne? ; Odłącz wtyczkę przewodu zasilającego i podłącz ponownie. W trybie BT występują zaniki dźwięku. ; Przejdź do sekcji dotyczących połączenia Bluetooth na stronach 11 i 17. Brak dźwięku. Czy włączona jest funkcja wyciszenia? ; Naciśnij przycisk VOL, aby przywrócić dźwięk. Czy głośność ustawiona jest na minimalną? ; Ustaw głośność. Pilot nie działa. Czy baterie są wyczerpane? ; Wymień baterie na nowe. Czy odległość między pilotem i urządzeniem głównym Soundbar jest zbyt duża? ; Umieść pilot bliżej urządzenia głównego Soundbar. Czerwona dioda na głośniku niskotonowym miga, a głośnik niskotonowy nie generuje żadnego dźwięku. Problem może wystąpić, jeśli głośnik niskotonowy nie jest podłączony do urządzenia głównego Soundbar. ; Spróbuj ponownie podłączyć głośnik niskotonowy. (Informacje na ten temat znajdują się na stronie 6.) Głośnik niskotonowy wyraźnie buczy i wibruje. Spróbuj wyregulować wibracje głośnika niskotonowego. ; Naciśnij przycisk WOOFER na pilocie w górę lub w dół, aby wyregulować głośność głośnika niskotonowego. (Pomiędzy -12 lub -6 do +6).POL - 31 12 LICENCJI Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. 13 INFORMACJA O LICENCJI OPEN SOURCE W przypadku pytań i wątpliwości dotyczących oprogramowania typu „Open Source” należy się skontaktować z rmą Samsung za pomocą poczty e-mail (oss.request@samsung.com). 14 WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI SERWISOWEJ

• Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wyglądu produktu.

• I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy: (a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji). (b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).

• Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu.POL - 32

15 DANE TECHNICZNE I UWAGI

Dane techniczne OGÓLNE USB 5V/0,5A Waga Urządzenie główne Soundbar 2,7 kg Głośnik niskotonowy (PS-WM20/PS-WM21) 4,6 kg Wymiary (szer. x wys. x głęb.) Urządzenie główne Soundbar 1078,0 x 47,5 x 129,0 mm Głośnik niskotonowy (PS-WM20/PS-WM21) 179,0 x 353,0 x 299,5 mm Zakres temperatur roboczych +5°C do +35°C Zakres wilgotności roboczej 10 % ~ 75 % WZMACNIACZ Znamionowa moc wyjściowa Urządzenie główne Soundbar 22W x 4, 4 ohm (niskotonowy) 21W x 2, 8 ohm (wysokotonowy) Głośnik niskotonowy (PS-WM20/PS-WM21) 130W, 3 ohm Obsługiwane formaty odtwarzania (Dźwięk DTS 2.0 odtwarzany jest w formacie DTS) LPCM 2ch, Dolby Audio™ (Obsługa Dolby® Digital), DTS Moc wyjściowa urządzenia bezprzewodowego Maks. moc nadajnika BT 100 mW dla 2,4 GHz–2,4835 GHz Maks. moc nadajnika SRD 25 mW dla 5,725 GHz–5,825 GHz UWAGI

• Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia.

• Wagę i wymiary podano w przybliżeniu.

• Więcej informacji na temat obsługiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta : Dolna część urządzenia głównego Soundbar) Całkowity pobór mocy w trybie czuwania (W) 2,7W Bluetooth Metoda dezaktywacji portu Naciśnij przycisk „Bluetooth POWER” na pilocie zdalnego sterowania w trybie „BT”.

• Firma Samsung Electronics niniejszym deklaruje zgodność tego sprzętu z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny na stronie pod adresem: http://www.samsung.com, w zakładce Wsparcie > Wyszukiwanie produktu, gdzie należy podać nazwę modelu urządzenia. Urządzenia można używać we wszystkich krajach UE.POL - 33 [Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt] (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub ołów w ilości przewyższającej poziomy odniesienia opisane w dyrektywie WE 2006/66. Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego. Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny & elektroniczny) (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w rmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi. Informacje na temat działań proekologicznych rmy Samsung oraz przepisów dotyczących poszczególnych produktów, np. rozporządzenia REACH, WEEE, norm dla baterii, można znaleźć na stronie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlROM - ii
