BEDIENUNGSANLEITUNG SCSL3NAAE MITSUBISHI

ANWENDERHANDBUCH Hauptsteuerpult SC-SL3NA-AE, SC-SL3NA-BEDEUTSCH

Vielen Dank für Ihre Entscheidung, die Zentralsteuerung von Mitsubishi Heavy Industries, Ltd. einzusetzen. Für einen sachgemäßen Betrieb lesen Sie bitte vor Inbetriebnahme diese Bedienungsanleitung sorgfältig durch. Bewahren Sie sie anschließend zum Nachschlagen stets griffbereit auf. Beim Auftreten von Betriebsstörungen wird sie sich als sehr nützlich erweisen. Lesen Sie sich bitte ebenfalls die mit dem Klimagerät mitgelieferte Bedienungsanleitung aufmerksam durch. Inhaltsverzeichnis

Kundendienst ..................................................................................................... 34 DEUTSCH– 2 – Eine Entladung statischer Auﬂ adung über das Gerät kann zu einer Betriebsstörung führen. Vor Inbetriebnahme ein geerdetes Metall anfassen, um mögliche statische Auﬂ adung zu entladen. Wenn der Bildschirm häuﬁ g einfriert, ist es empfehlenswert, eine antistatische Folie oder Ähnliches anzubringen.

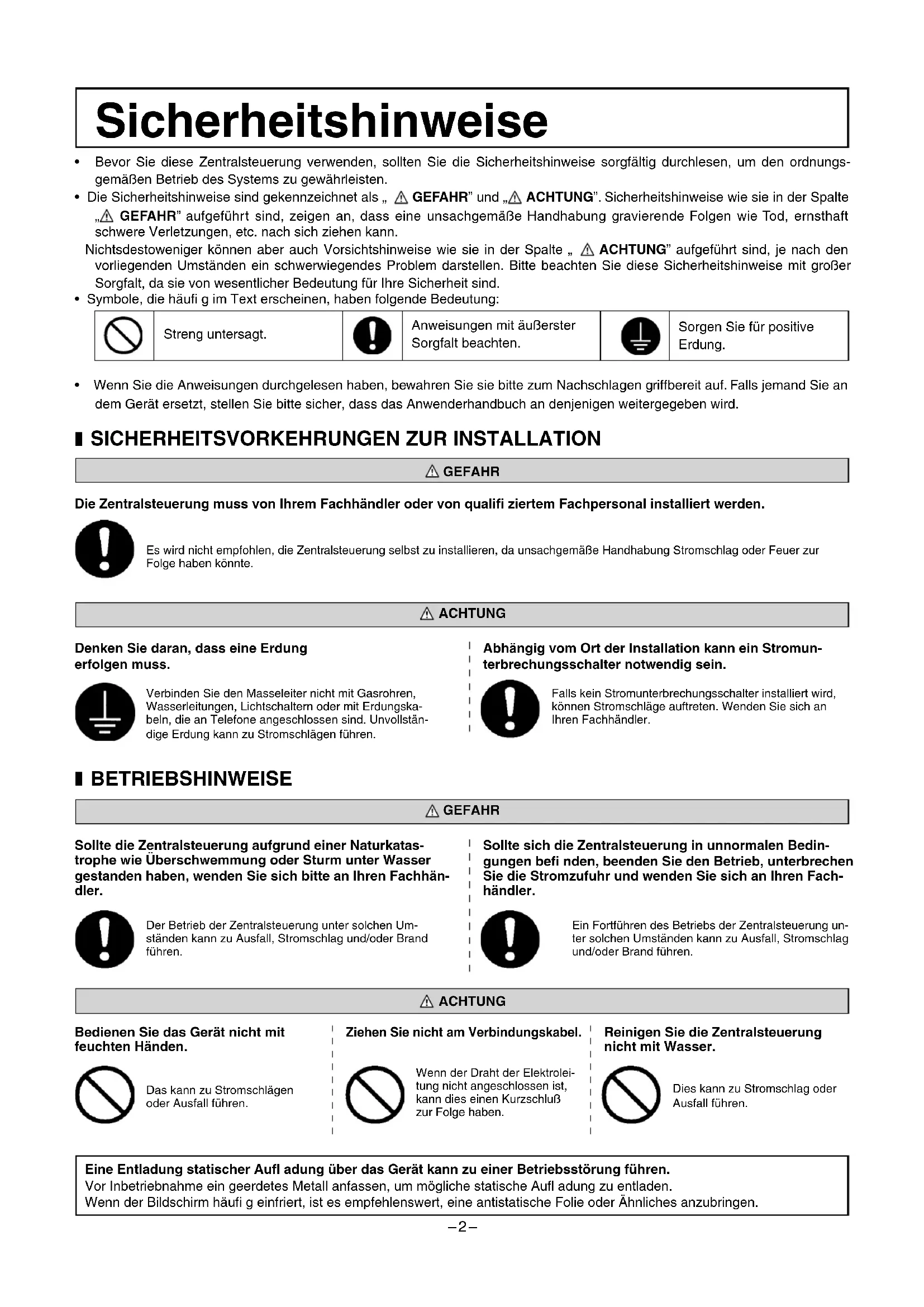

Bevor Sie diese Zentralsteuerung verwenden, sollten Sie die Sicherheitshinweise sorgfältig durchlesen, um den ordnungs- gemäßen Betrieb des Systems zu gewährleisten.

Die Sicherheitshinweise sind gekennzeichnet als „ GEFAHR” und „ ACHTUNG”. Sicherheitshinweise wie sie in der Spalte

GEFAHR” aufgeführt sind, zeigen an, dass eine unsachgemäße Handhabung gravierende Folgen wie Tod, ernsthaft schwere Verletzungen, etc. nach sich ziehen kann. Nichtsdestoweniger können aber auch Vorsichtshinweise wie sie in der Spalte „ ACHTUNG” aufgeführt sind, je nach den vorliegenden Umständen ein schwerwiegendes Problem darstellen. Bitte beachten Sie diese Sicherheitshinweise mit großer Sorgfalt, da sie von wesentlicher Bedeutung für Ihre Sicherheit sind.

Symbole, die häuﬁ g im Text erscheinen, haben folgende Bedeutung:

Wenn Sie die Anweisungen durchgelesen haben, bewahren Sie sie bitte zum Nachschlagen griffbereit auf. Falls jemand Sie an dem Gerät ersetzt, stellen Sie bitte sicher, dass das Anwenderhandbuch an denjenigen weitergegeben wird. Bedienen Sie das Gerät nicht mit feuchten Händen. Ziehen Sie nicht am Verbindungskabel. Sicherheitshinweise Anweisungen mit äußerster Sorgfalt beachten. Streng untersagt. ACHTUNG Das kann zu Stromschlägen oder Ausfall führen. Wenn der Draht der Elektrolei- tung nicht angeschlossen ist, kann dies einen Kurzschluß zur Folge haben. Sorgen Sie für positive Erdung.

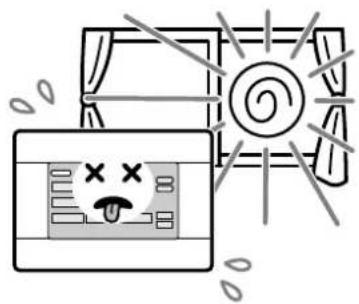

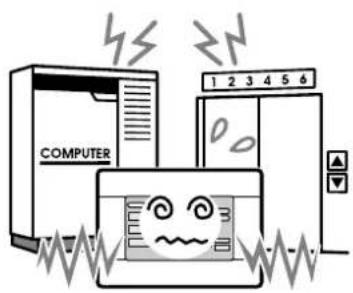

SICHERHEITSVORKEHRUNGEN ZUR INSTALLATION

GEFAHR Die Zentralsteuerung muss von Ihrem Fachhändler oder von qualiﬁ ziertem Fachpersonal installiert werden. Es wird nicht empfohlen, die Zentralsteuerung selbst zu installieren, da unsachgemäße Handhabung Stromschlag oder Feuer zur Folge haben könnte. Denken Sie daran, dass eine Erdung erfolgen muss. Abhängig vom Ort der Installation kann ein Stromun- terbrechungsschalter notwendig sein. ACHTUNG Falls kein Stromunterbrechungsschalter installiert wird, können Stromschläge auftreten. Wenden Sie sich an Ihren Fachhändler. Verbinden Sie den Masseleiter nicht mit Gasrohren, Wasserleitungen, Lichtschaltern oder mit Erdungska- beln, die an Telefone angeschlossen sind. Unvollstän- dige Erdung kann zu Stromschlägen führen. Sollte die Zentralsteuerung aufgrund einer Naturkatas- trophe wie Überschwemmung oder Sturm unter Wasser gestanden haben, wenden Sie sich bitte an Ihren Fachhän- dler.

BETRIEBSHINWEISE GEFAHR Sollte sich die Zentralsteuerung in unnormalen Bedin- gungen beﬁ nden, beenden Sie den Betrieb, unterbrechen Sie die Stromzufuhr und wenden Sie sich an Ihren Fach- händler. Der Betrieb der Zentralsteuerung unter solchen Um- ständen kann zu Ausfall, Stromschlag und/oder Brand führen. Ein Fortführen des Betriebs der Zentralsteuerung un- ter solchen Umständen kann zu Ausfall, Stromschlag und/oder Brand führen. Reinigen Sie die Zentralsteuerung nicht mit Wasser. Dies kann zu Stromschlag oder Ausfall führen.– 3 – Warnung! Dies ist ein Produkt der Klasse A. Beim häuslichen Gebrauch kann dieses Produkt Funkstörungen verursachen, gegen die der Benutzer möglicherweise Gegenmaßnahmen ergreifen muss. Der durch diese Einheit errechnete Energieverbrauch stimmt mit OIML nicht überein. Für die Ergebnisse dieser Berechnungen kann keine Garantie übernommen werden. Diese Einheit berechnet nur die Energieverbrauchsverteilung (Gas, Strom). Sie müssen die Klimaanlagen- raten berechnen. Modiﬁ zieren oder zerlegen Sie die Zentralsteuerung nicht. Falls Sie technische Hilfe benötigen kontaktieren Sie bitte Ihren Fachhändler. Falls es notwendig ist, das Hauptsteuerpult zu transpor- tieren, wenden Sie sich bitte an Ihren Fachhändler.

HINWEISE FÜR DEN TRANSPORT UND REPARATUREN GEFAHR Falls eine mangelhafte Wartung erfolgt, können Stromschläge und/oder Feuer auftreten. Eine unsachgemäße Installierung der Hauptkonsole kann Stromschlag und/oder Feuer zur Folge haben.– 4 –

Maximal 16 Klimageräte können zu einer Gruppe zusammengeschlossen werden.

Nicht ein und dieselbe Fernsteuerung für unterschiedliche Klimageräte-Gruppen verwenden.

Maximal 9 Gruppen können zu einen Block verbunden werden.

Es können maximal 16 Blocks eingerichtet werden. R : Fernsteuerung

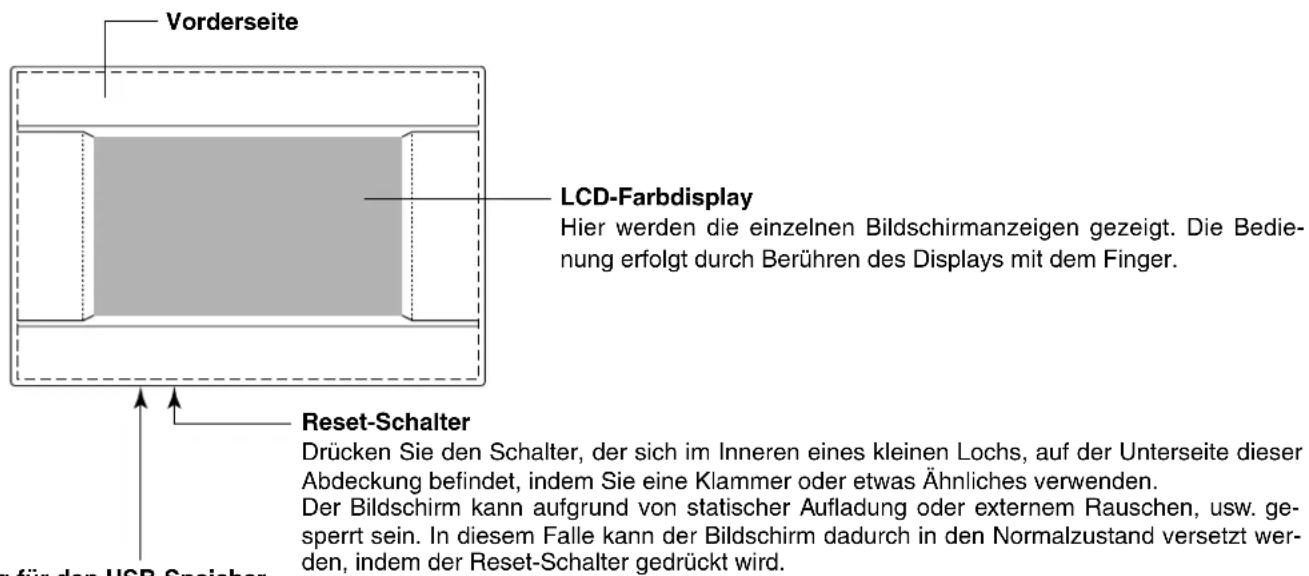

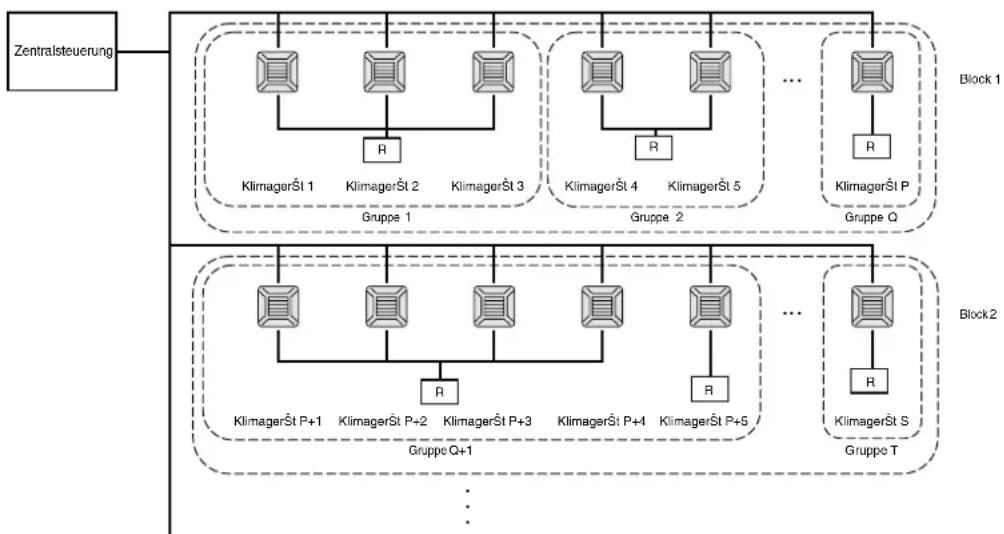

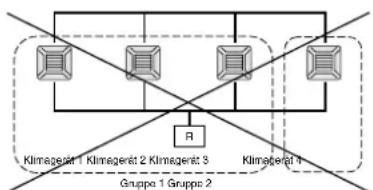

Blocks, Gruppen [Verbindungsbeispiele] LCD-Farbdisplay Hier werden die einzelnen Bildschirmanzeigen gezeigt. Die Bedie- nung erfolgt durch Berühren des Displays mit dem Finger. Eingang für den USB-Speicher Den USB-Speicher von unten her einstecken. Warnung! Keine anderen USB-Geräte außer dem in der Lieferung enthaltenen USB-Speicher anschließen. Einführung Überblick Zentralsteuerungen sind für das gemeinsame Steuern von Klimageräte-Inneneinheiten vorgesehen. Die Steue- rung für Geräteüberwachung, Bedienung, Einstellungen und Zeitplanerstellung kann über das Sensorfeld vorge- nommen werden. Bezeichnung und Funktion der Teile

Gruppe 1 Gruppe 2Klimagerät 1 Klimagerät 2 Klimagerät 3 Klimagerät 4 Vorderseite Reset-Schalter Drücken Sie den Schalter, der sich im Inneren eines kleinen Lochs, auf der Unterseite dieser Abdeckung beﬁ ndet, indem Sie eine Klammer oder etwas Ähnliches verwenden. Der Bildschirm kann aufgrund von statischer Auﬂ adung oder externem Rauschen, usw. ge- sperrt sein. In diesem Falle kann der Bildschirm dadurch in den Normalzustand versetzt wer- den, indem der Reset-Schalter gedrückt wird.– 5 – Startbildschirm [Startbildschirm] [Informationsbildschirm] Beim Start wird dieser Bildschirm angezeigt. Bitte beachten: Nach kurzer Zeit wird folgender Bildschirm angezeigt. Es ist nicht möglich, eine Einstellung vorzunehmen, während der Informationsbildschirm erscheint.

ALL GROUPS (ALLE GRUPPEN) Diese Anzeige erscheint, wenn das Gerät zum ersten Mal startet oder wenn der Block nicht registriert ist. Die Grundeinstellungen in der folgenden Reihenfolge vornehmen. Zeit und Datum einstellen Seite 11 Gruppe deﬁ nieren Seite 11 Block deﬁ nieren Seite 13

Sind die Blocks registriert, kann praktischerweise der Status aller Gruppen auf einem einzigen Bildschirm abgefragt werden.

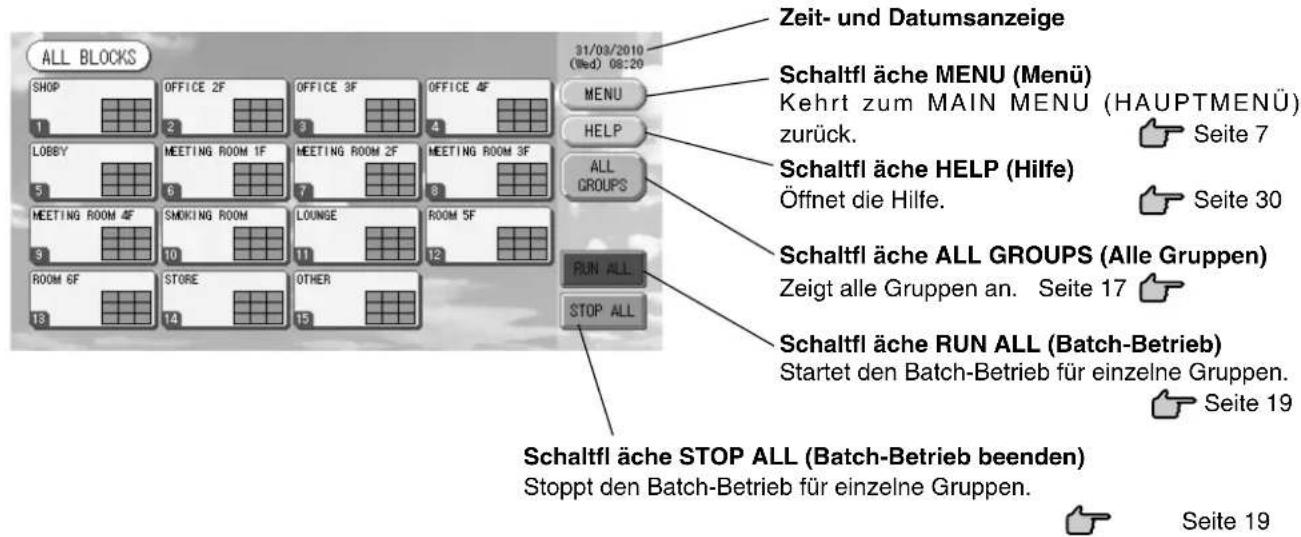

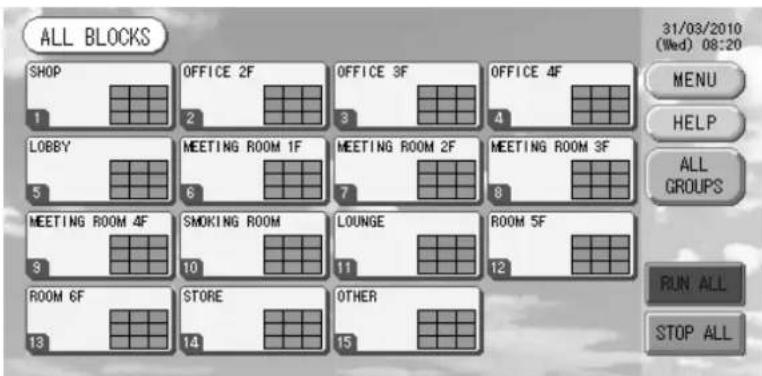

ALL BLOCKS (ALLE BLOCKS) Diese Anzeige erscheint nach Abschluss der Blockregistrierung. Bitte beachten: Das Lesen der Einstellungen in das Gerät kann einige Zeit dauern. Führen Sie keine Arbeiten durch bis alle eingestellten Gruppen angezeigt werden.– 6 – Bedienung - eine Schnellübersicht Grundeinstellungen Datum und Zeit Seite 11 (Einstellung Zeit und Datum) Gruppen Seite 11 (Gruppendeﬁ nition) Blocks Seite 13 (Blockdeﬁ nition) Anzeigestatus Alle Blocks Seite 9 (Anzeige aller Blöcke) Alle Gruppen Seite 17 (ALL GROUPS [ALLE GRUPEN] Bildschirm) Jede Gruppe Seite 15 u. 17 (Einstellungen für den Gruppenbetrieb: GROUP(PANEL) [GRUPPE(FELD)] und GROUP(LIST) [GRUPPE(LISTE)] Bildschirm) Jedes Gerät Seite 24 (Detailinformationen zum Gerät ansehen) Gruppenbetrieb Seite 15 (Einstellungen Gruppenbetrieb) Betrieb mehrfacher Gruppen Seite 18 (Betriebseinstellungen für mehrfache Gruppen) Batch-Betrieb Seite 19 (Gruppen Batch-Betrieb) Einstellung und Überprüfung von Zeitplänen Seite 20 (Einstellen des Zeitplans) Berechnungseinstellungen vornehmen (nur SC-SL3NA-BE) Seite 25 (Berechnungseinstellungen) Eingabe von Zahlen und Buchstaben Seite 26 (Zahlen und Buchstaben eingeben) Nutzung praktischer Funktionen Seite 27 (Funktionen einstellen) Seite 28 (Fehlerbehebung nach Stromausfall) Seite 28 (Verwenden des USB-Speichers) Seite 30 (Systeminformationen) Alle Fehlermeldungen Seite 30 (Alle Fehlermeldungen ansehen) Weitere Informationen Seite 30 (Hilfe) [Passwort-Eingabebildschirm]

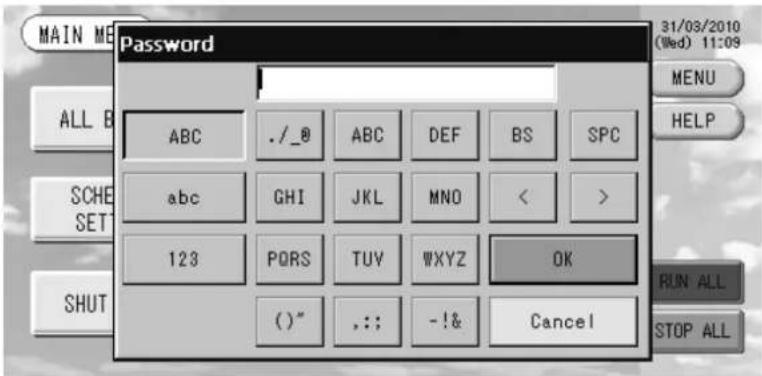

Das Passwort für den SC-SL3NA-AE ist SLNA.

Das Passwort für den SC-SL3NA-BE ist SLNB. Dieses Passwort kann nicht geändert werden.– 7 – Schaltﬂ äche STOP ALL (Batch-Betrieb beenden) Stoppt den Batch-Betrieb für einzelne Gruppen. Seite 19 Es können auch Einstellungen für Gruppen gemacht werden, die nicht für den Batch-Betrieb eingerichtet wurden. Seite 11

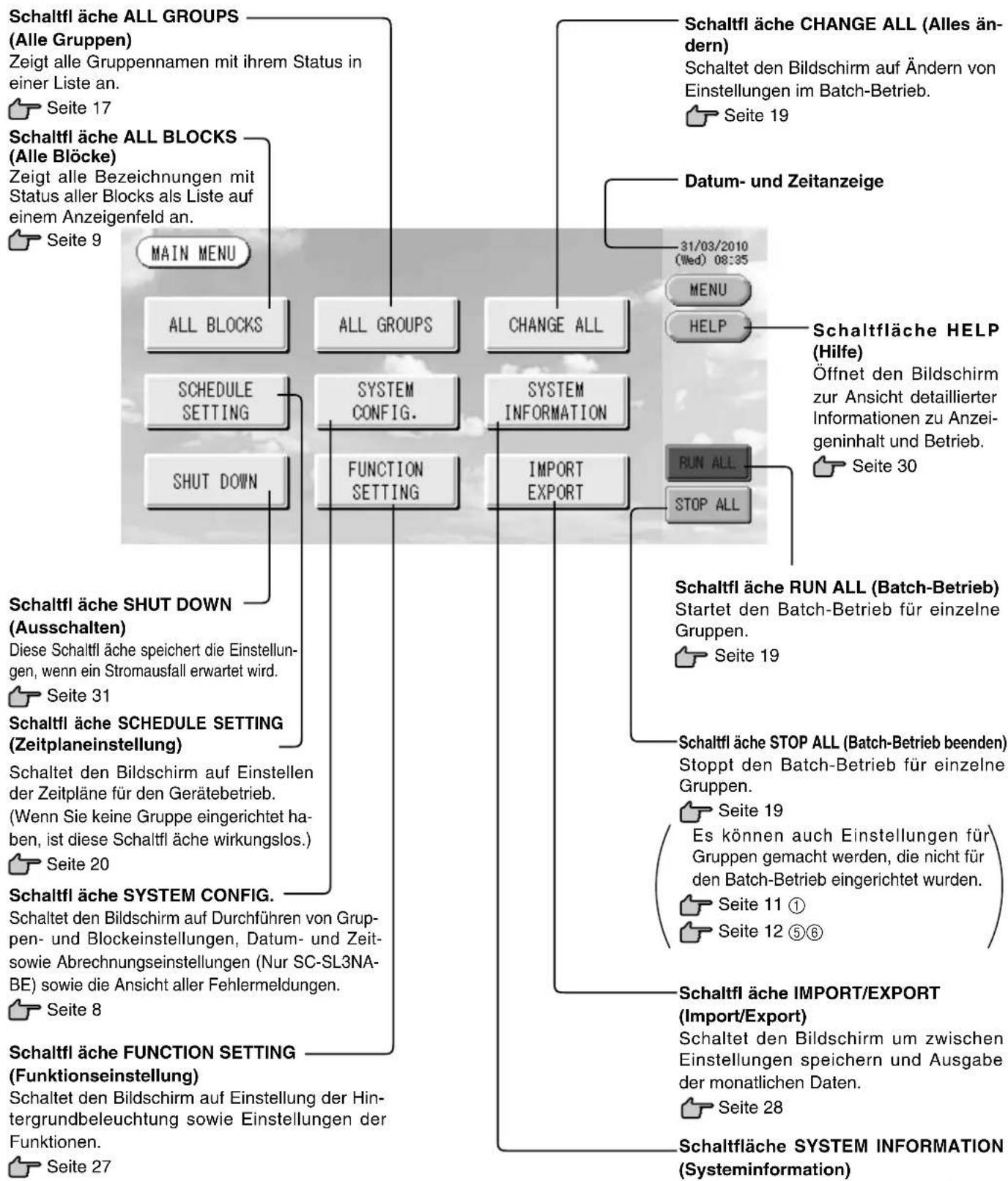

Datum- und Zeitanzeige Schaltfläche HELP (Hilfe) Öffnet den Bildschirm zur Ansicht detaillierter Informationen zu Anzei- geninhalt und Betrieb. Seite 30 Schaltﬂ äche RUN ALL (Batch-Betrieb) Startet den Batch-Betrieb für einzelne Gruppen. Seite 19 Schaltfläche SYSTEM INFORMATION (Systeminformation) Zeigt die Versionsnummer der Zentral- steuerung und die Anzahl der registrier- ten Einheiten an. Seite 30 Schaltﬂ äche IMPORT/EXPORT (Import/Export) Schaltet den Bildschirm um zwischen Einstellungen speichern und Ausgabe der monatlichen Daten. Seite 28 Hauptmenü Nach Drücken der Schaltﬂ äche MENU (MENÜ) erscheint der folgende Bildschirm. Geben Sie Ihr Passwort (

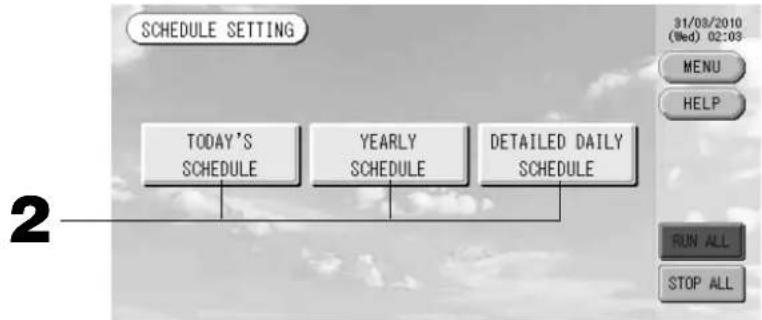

) ein, nachdem Sie die Schaltﬂ ächen SCHEDULE SETTING (Zeitplan-Einstellung), SYSTEM CONFIG. (Systemkonﬁ guration), SHUT DOWN (Abschalten), FUNCTION SETTING (Funktionseinstel- lung oder IMPORT EXPORT gedrückt haben.

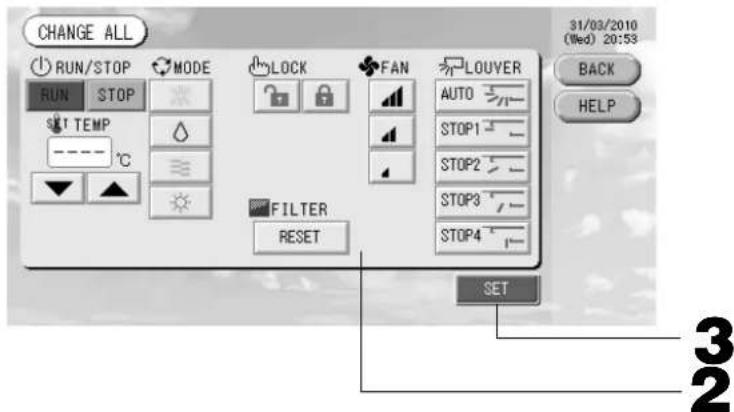

) Siehe Seite 6. Schaltﬂ äche CHANGE ALL (Alles än- dern) Schaltet den Bildschirm auf Ändern von Einstellungen im Batch-Betrieb. Seite 19 Schaltﬂ äche ALL GROUPS (Alle Gruppen) Zeigt alle Gruppennamen mit ihrem Status in einer Liste an. Seite 17 Schaltﬂ äche ALL BLOCKS (Alle Blöcke) Zeigt alle Bezeichnungen mit Status aller Blocks als Liste auf einem Anzeigenfeld an. Seite 9 Schaltﬂ äche SHUT DOWN (Ausschalten) Diese Schaltﬂ äche speichert die Einstellun- gen, wenn ein Stromausfall erwartet wird. Seite 31 Schaltﬂ äche SCHEDULE SETTING (Zeitplaneinstellung) Schaltet den Bildschirm auf Einstellen der Zeitpläne für den Gerätebetrieb. (Wenn Sie keine Gruppe eingerichtet ha- ben, ist diese Schaltﬂ äche wirkungslos.) Seite 20 Schaltﬂ äche SYSTEM CONFIG. Schaltet den Bildschirm auf Durchführen von Grup- pen- und Blockeinstellungen, Datum- und Zeit- sowie Abrechnungseinstellungen (Nur SC-SL3NA- BE) sowie die Ansicht aller Fehlermeldungen. Seite 8 Schaltﬂ äche FUNCTION SETTING (Funktionseinstellung) Schaltet den Bildschirm auf Einstellung der Hin- tergrundbeleuchtung sowie Einstellungen der Funktionen. Seite 27– 8 – Bildschirm - Systemkonﬁ guration Wird angezeigt, wenn auf dem Hauptmenü die Schaltﬂ äche SYSTEM CONFIG. (SYSTEM KONFIG.) gedrückt wird. Seite 7 Datum- und Zeitanzeige Schaltﬂ äche HELP (Hilfe) Öffnet den Bildschirm zur Ansicht detaillierter Informationen zu Anzei- geninhalt und Betrieb. Seite 30 Schaltﬂ äche MENU (Menü) Kehrt zum MAIN MENU (HAUPT- MENÜ) zurück. Seite 7 Schaltﬂ äche ALARM HISTORY (Alle Fehlermeldungen) Zeigt alle Fehlermeldungen der Gerä- te an. Seite 30 Schaltfläche STOP ALL (Batch- Betrieb beenden) Stoppt den Batch-Betrieb für einzelne Gruppen. Seite 19 Es können auch Einstellungen für Gruppen gemacht werden, die nicht für den Batch-Betrieb eingerichtet wurden. Seite 11

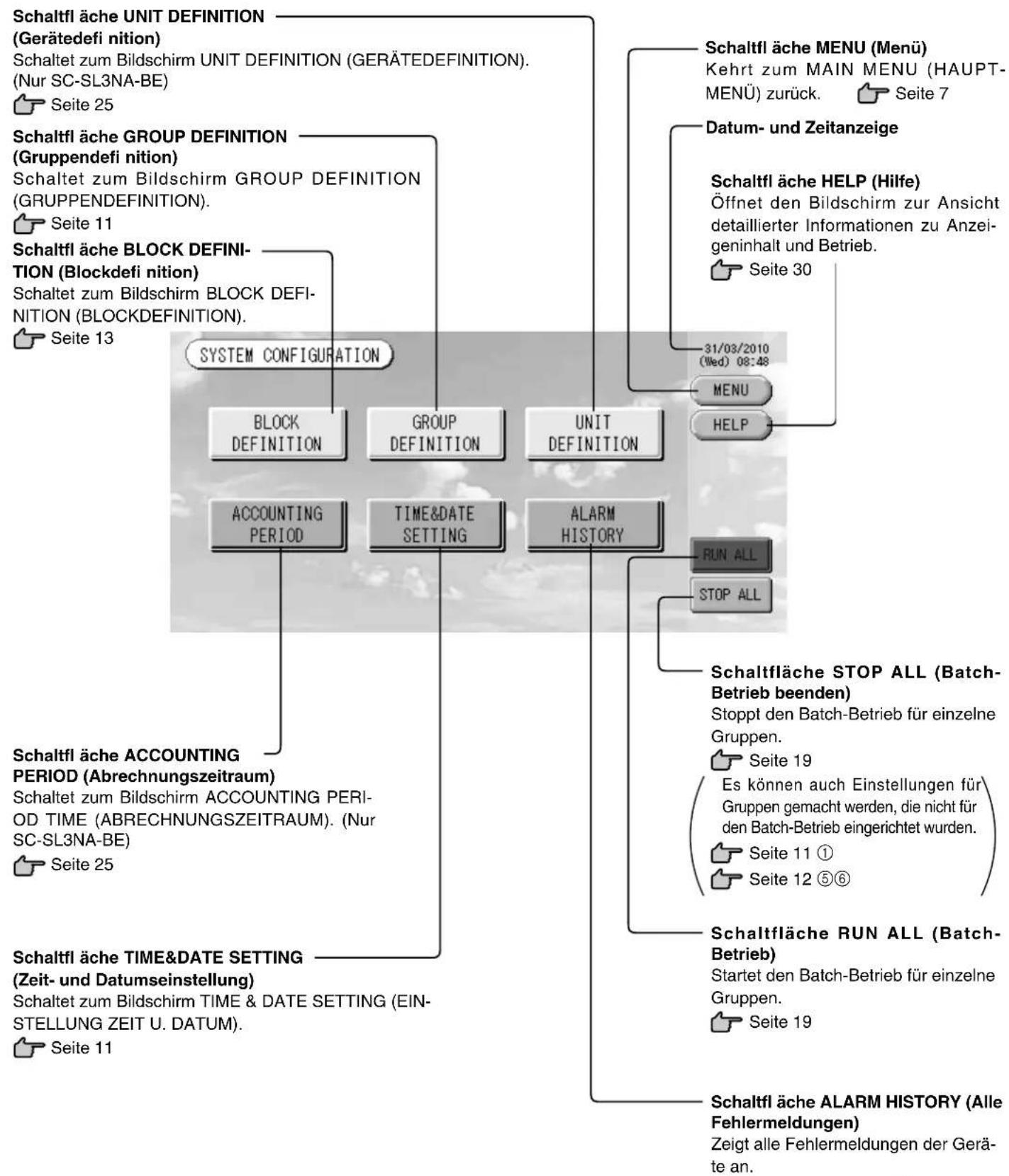

Schaltfläche RUN ALL (Batch- Betrieb) Startet den Batch-Betrieb für einzelne Gruppen. Seite 19 Schaltﬂ äche ACCOUNTING PERIOD (Abrechnungszeitraum) Schaltet zum Bildschirm ACCOUNTING PERI- OD TIME (ABRECHNUNGSZEITRAUM). (Nur SC-SL3NA-BE) Seite 25 Schaltﬂ äche UNIT DEFINITION (Gerätedeﬁ nition) Schaltet zum Bildschirm UNIT DEFINITION (GERÄTEDEFINITION). (Nur SC-SL3NA-BE) Seite 25 Schaltﬂ äche GROUP DEFINITION (Gruppendeﬁ nition) Schaltet zum Bildschirm GROUP DEFINITION (GRUPPENDEFINITION). Seite 11 Schaltﬂ äche BLOCK DEFINI- TION (Blockdeﬁ nition) Schaltet zum Bildschirm BLOCK DEFI- NITION (BLOCKDEFINITION). Seite 13 Schaltﬂ äche TIME&DATE SETTING (Zeit- und Datumseinstellung) Schaltet zum Bildschirm TIME & DATE SETTING (EIN- STELLUNG ZEIT U. DATUM). Seite 11– 9 – Anzeige jeder Gruppenstatus Die Farben 1 – 9 zeigen den Gruppenstatus an. Wie die Abbildung rechts zeigt sind die Gruppen aufsteigend angeordnet. (Rot) In Betrieb (Grün) Betrieb beendet (Gelb) Funktionsstörung (Blau) Kommunikationsfehler (Grau) Keine Gruppen Zeit- und Datumsanzeige Schaltﬂ äche MENU (Menü) Kehrt zum MAIN MENU (HAUPTMENÜ) zurück. Seite 7 Schaltﬂ äche HELP (Hilfe) Öffnet die Hilfe. Seite 30 Schaltﬂ äche ALL GROUPS (Alle Gruppen) Zeigt alle Gruppen an. Seite 17 Schaltﬂ äche RUN ALL (Batch-Betrieb) Startet den Batch-Betrieb für einzelne Gruppen. Seite 19

Es können auch Einstellungen für Gruppen gemacht werden, die nicht für den Batch-Betrieb eingerichtet wurden. Seite 11

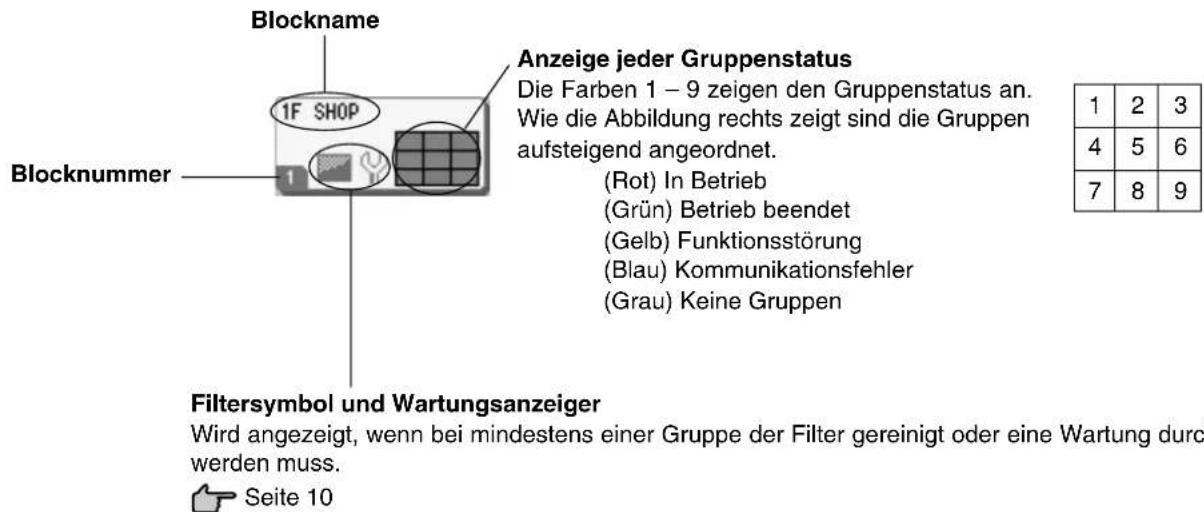

Anzeige einzelner Blocks Blockname Blocknummer Filtersymbol und Wartungsanzeiger Wird angezeigt, wenn bei mindestens einer Gruppe der Filter gereinigt oder eine Wartung durchgeführt werden muss. Seite 10

Schaltﬂ äche STOP ALL (Batch-Betrieb beenden) Stoppt den Batch-Betrieb für einzelne Gruppen. Seite 19 Bildschirmanzeige - Alle Blocks Bei Drücken der Schalﬂ äche ALL BLOCKS (alle Blocks) im Hautmenü erscheint dieser Bildschirm. Seite 7 Die Bezeichnungen und den Status aller Blocks werden in diesen Feldern angezeigt. Nicht festgelegte Blocks oder Blocks ohne Gruppen werden nicht angezeigt. Bei Drücken einer Block-Schaltﬂ äche wird der Bildschirm GROUP (PANEL) [GRUPPE (FELD)] angezeigt. Seite 15– 10 – Swing (AUTO) Position 1 (STOP 1) Position 2 (STOP 2) Position 3 (STOP 3) Position 4 (STOP 4) Icons (1) Geräte-Icons Der Gerätestatus wird mittels Farben wiedergegeben. (Rot) In Betrieb (bei Betrieb von zumindest eines Geräts) (Grün) Nicht in Betrieb (kein Gerät in Betrieb) (Gelb) Funktionsstörung in einem Gerät oder mehreren Geräten (Blau) Kommunikationsfehler (kommunikationsfehler mit einem oder mehreren Geräten) (2) Filtersymbol Diese Anzeige leuchtet auf, wenn bei mindestens einem Klimagerät in einem Block oder einer Gruppe der Filter gewechselt werden muss. In diesem Fall den Filter reinigen. (3) Wartungsanzeige Die Wartungsanzeige erscheint, wenn für mindestens ein Klimagerät eines Blocks oder einer Gruppe die Wartungsanzeige auﬂ euchtet. Die Wartungsanzeige schaltet sich aus, wenn sie für alle Geräte ausgeschal- tet ist. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn diese Anzeige auﬂ euchtet. (Grau) Inspektion, Inspektion 1, Inspektion 2 (Gelb) Backup-Betrieb (Inspektion 3) (4) Zeitplanerstellung Zeigt die Gruppen an, auf die der derzeitige Zeitplan ausgerichtet ist. (5) Richtung des Luftstroms Zeigt den Status der Luftklappen an. (6) Gerätezustände Der Gerätezustand wird durch Abbildungen angezeigt. Fehlerstopp (Ein oder mehr Geräte wurden wegen Fehlfunktion gestoppt.) Bitte wenden Sie sich an den Fachhandel, bei dem das Gerät gekauft wurde. Anforderung (Das externe Signal wird an die Anforderung-Klemme angelegt.

Seite 12) Das Zielgerät schaltet auf Gebläsemodus, und Fernbedienungsfunktionen sind unterdrückt. Wenn das externe Signal aufgehoben wird, kehrt die Einstellung zurück. Nothalt (Das externe Signal wird an die Nothalt-Klemme angelegt.) Alle angeschlossenen Einheiten stoppen, und ihr Betrieb wird verhindert. Wenn das Nothalt-Signal aufgehoben wird, kehrt sich die Sperren/Freigabe-Einstellung der Fernbedienung um, aber die Ein- heiten bleiben gestoppt. Wenn Zeitplaneinstellungen vorgenommen wurden, startet der Betrieb der Einheiten entsprechend dem eingestellten Zeitplan. Hierbei handelt es sich um einen Bildschirm, der die verschiede- nen Einstellungsänderungen bestätigt. Der Anzeigentext variiert je nach aufgerufenem Bildschirm, doch die Bedienung ist immer wie folgt: Mit Drücken der Schaltﬂ äche „Yes” (Ja) werden die Einstellun- gen gespeichert und der Bildschirm geschlossen. Mit Drücken der Schaltﬂ äche „No” (Nein) wird der Bildschirm ohne Speiche- rung der Einstellungen geschlossen. Bildschirm für die Änderungsbestätigung– 11 –

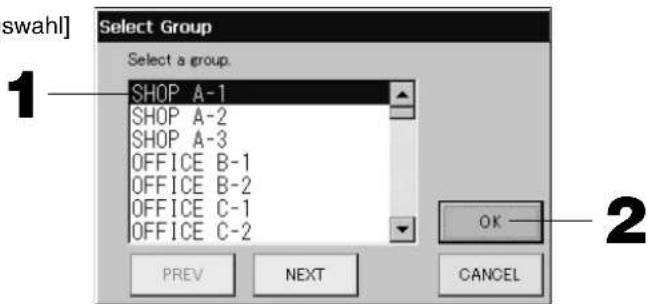

3. Einen Gruppennamen auswählen.

Soll eine Gruppe hinzugefügt werden, in der Spalte „Group Name” auf ein leeres Feld drücken. Zur Einstellungsände- rung einer bereits registrierten Gruppe, auf den Gruppennamen drücken Die ausgewählte Gruppe wird in umgekehrter Form dargestellt. Für den Seitenwechsel die Schaltﬂ ächen PREV (VORHERIGE) oder NEXT (NÄCHSTE) drücken. Bedienung Achtung Eine statische elektrische Entladung in das Gerät kann zu einer Betriebsstörung führen. Vor Inbetriebnahme ein geerdetes Metall anfassen, um mögliche statische Auﬂ adung zu entladen. Zeit und Datum einstellen

1. Die Schaltfläche MENU (Menü), dann die Schaltfläche SYSTEM CONFIG. (Systemkonfiguration)

2. Auf dem Bildschirm Systemkonﬁ guration die Schaltﬂ äche TIME&DATE SETTING (Einstellung Zeit u.

Datum) drücken. Seite 8

3. Die Schaltﬂ ächen Jahr, Monat, Tag und Zeit drücken.

Die aktuelle Zeit und das aktuelle Datum eingeben. Seite 26

4. Die Schaltﬂ äche SET (Einstellen) drücken, anschließend „Yes” (Ja) auf dem Bestätigungsbildschirm.

Das angegebene Datum und die Zeit werden bei den 00 Sekunden eingestellt. Die Einstellung kann mit der Schaltﬂ äche „No” (Nein) aufgehoben werden. Bitte beachten:

Mit Drücken der Schaltﬂ äche BACK (ZURÜCK) kehrt man zum Bildschirm SYSTEM CONFIGURATION (SY- STEMKONFIGURATION) zurück.

Bei Stromausfällen unter 48 Stunden müssen Zeit und Datum nicht neu eingestellt werden. Deﬁ nieren einer Gruppe

Auswahl der zu definierenden Gruppen und Anzeige der regi- strierten Geräte

1. Im Hauptmenü die Schaltfläche SYSTEM CONFIG. (Sy-

stemkonﬁ guration) drücken. Seite 7

2. Auf dem Bildschirm Systemkonﬁ guration die Schaltﬂ äche

GROUP DEFINITION (Deﬁ nieren einer Gruppe) drücken. Seite 8 Der Bildschirm „Group Deﬁ nition” wird angezeigt.

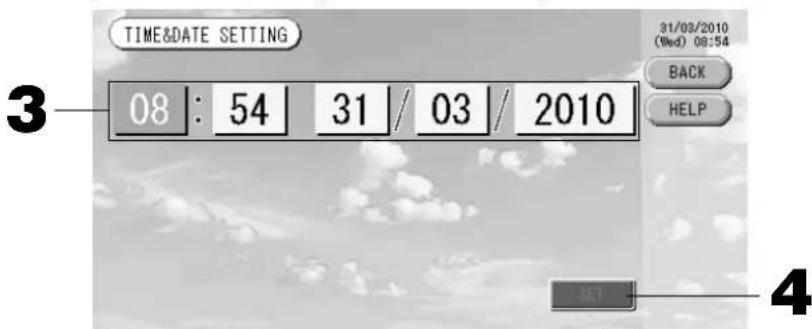

[Bildschirm Einstellung für Zeit und Datum]

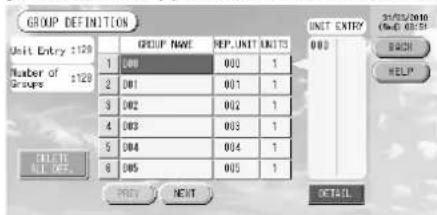

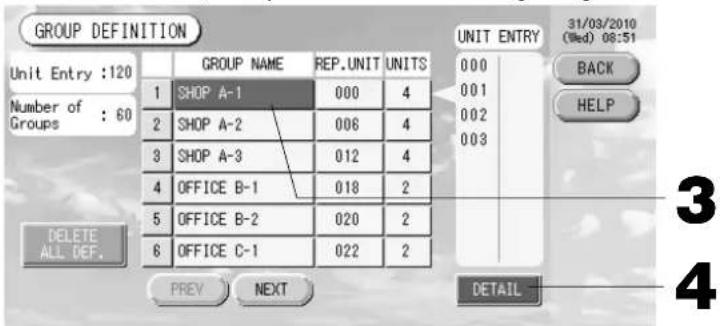

[Bildschirm Gruppendeﬁ nition, Grundeinstellung]Das Anfangsfenster der GROUP DEFINITI-ON kann unterschiedlich dargestellt sein, je nach Übertragungsmethode.(Beispiel für vorherige Einstellung)

Superlynk-Nr. Geräteadresse(Beispiel für neue Einstellung) Adresse der EinheitAuf dem Anfangsbildschirm ist eine Innenein-heit mit einer Gruppe registriert.Wenn Sie die Inneneinheit mit anderen Grup-pen registrieren, löschen Sie zuerst die alte Gruppe und verschieben Sie sie in die Liste mit ALLE EINHEITEN.– 12 –

Registrieren und Ändern des eingestellten Gruppennamens.

5. Schaltﬂ äche CHANGE (Ändern) drücken.

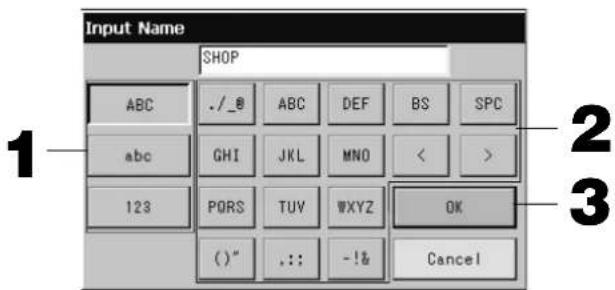

Gruppennamen eingeben. Seite 26

Geräte zu dieser Gruppe hinzufügen oder löschen. <Ein Gerät wird hinzugefügt>

oder gleich auf einen Gerätenamen aus der Liste aller Geräte drücken. Zum Ändern der Seite die Schaltﬂ äche PREV (vorherige) oder NEXT (nächste) drücken.

7. Schaltﬂ äche ADD (Hinzufügen) drücken.

Das ausgewählte Gerät wird der Liste UNIT ENTRY (GERÄTEEINGABE) hinzugefügt und von der Liste ALL UNITS (ALLE GERÄTE) gelöscht. <Ein Gerät wird gelöscht>

oder gleich auf einen Gerätenamen aus der Liste UNIT ENTRY (GERÄTEEINGABE) drücken.

9. Die Schaltﬂ äche DEL (Löschen) drücken.

Das ausgewählte Gerät wird von der Geräte-Eingangsliste gelöscht und der Liste aller Geräte hinzugefügt.

Einstellung des repräsentativen Geräts und Abruf

oder gleich auf einen Gerätenamen aus der Liste UNIT ENTRY (GERÄTEEINGABE) drücken. 11.Die Schaltﬂ äche REP. (repräsentativ) drücken. Dieses Gerät gilt damit als repräsentativ, in der Anzeige erscheint links neben dem Gerätenamen ein Sternchen.

Repräsentatives Gerät: Gerät, dessen Status bei Gruppenanzeige dargestellt wird.

12. Schaltﬂ äche DEMAND (Abruf) drücken.

Dieses Gerät wird auf „Abruf” eingestellt. In der Anzeige erscheint rechts neben dem Gerätenamen ein „D”.

Abruf: eine Einheit, die auf Ventilator-Modus umschaltet und dann nicht von der Fernbedienung aus bedient werden kann, wenn eine externe Eingabeaufforderung vorhanden ist. Bitte beachten: Auf Abruf kann man im Sommer durch Reduzieren des Energieverbrauchs Stromkosten eingespart wer- den. Die Bedienung der Einheit muss mit der geplanten Zeit, Datum, usw. übereinstimmen, bevor die Ein- gabeaufforderung freigegeben wird. Im Falle, dass kein Tag eingestellt ist, kann Gerät und Fernbedienung nicht bedient werden, bevor eine Eingabe getätigt wurde.

Einstellen und Ändern des Batchbetriebs einer Gruppe

13. Die Schaltﬂ ächen VALID (aktiviert) oder INVALID (deaktiviert) drücken.

VALID (GÜLTIG): Gruppe ist auf Batch-Betrieb eingestellt.

INVALID (UNGÜLTIG): Gruppe ist nicht auf Batch-Betrieb eingestellt.

Speichern von Einstellungen

14. Schaltﬂ äche SET (Einstellen) drücken. Auf dem Bestätigungsbildschirm die Schaltﬂ äche „Yes” (Ja)

drücken. Die Einstellungen für die Gruppe sind gespeichert. Sollen die Einstellungen nicht gespeichert werden, die Schaltﬂ äche „No” (Nein) drücken. Bitte beachten:

Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zum vorherigen Bildschirm zurück.

In einer Gruppe können bis zu 16 Geräte registriert werden.

Wenn Sie die Alle-Gruppen-Deﬁ nition löschen wollen, drücken Sie die Schaltﬂ äche DELETE ALL DEF. und geben Ihr Passwort ein (

). Drücken Sie die Schaltﬂ äche „Yes” (Ja) im Bestätigen-Bildschirm. Vorsicht Die Einstellungen für alle Zeitpläne werden ebenfalls gelöscht.

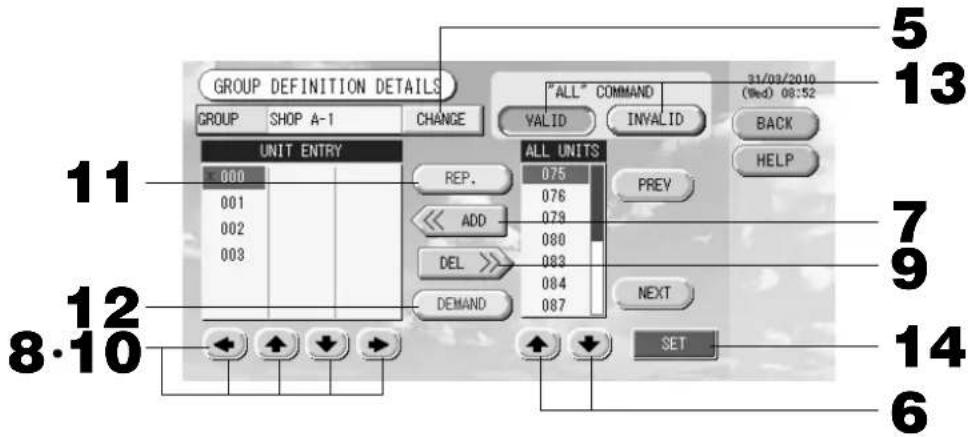

4. Schaltﬂ äche DETAIL (Details) drücken.

Der Bildschirm „GROUP DEFINITION DETAILS” (Details der Gruppendeﬁ nition) wird angezeigt.– 13 –

Deﬁ nieren eines Blocks Bitte beachten: Gruppe vorher registrieren. Seite 11

Die zu deﬁ nierenden Blocks auswählen und die registrierten Gruppen anzeigen

1. Im Hauptmenü die Schaltﬂ äche SYSTEM CONFIG. (Systemkonﬁ guration) drücken.

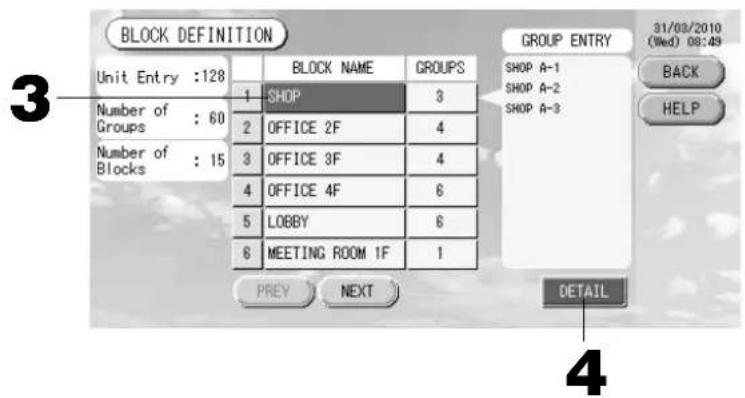

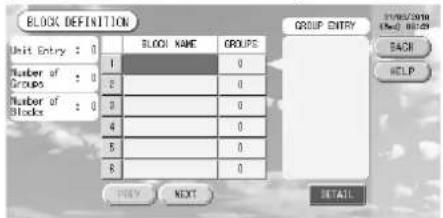

2. Auf dem Bildschirm Systemkonﬁ guration die Schaltﬂ äche BLOCK DEFINITION (Deﬁ nieren eines

Blocks) drücken. Seite 8 Der Bildschirm „BLOCK DEFINITION” wird angezeigt.

3. Einen Blocknamen auswählen.

Soll ein Block hinzugefügt werden, in der Spalte „Block Name” auf ein leeres Feld drücken. Zur Einstel- lungsänderung eines bereits registrierten Blocks den Blocknamen drücken Der ausgewählte Block wird in umgekehrter Form dargestellt. Zum Ändern der Seite die Schaltﬂ äche PREV (vorherige) oder NEXT (näch- ste) drücken.

4. Schaltﬂ äche DETAIL (Details) drücken.

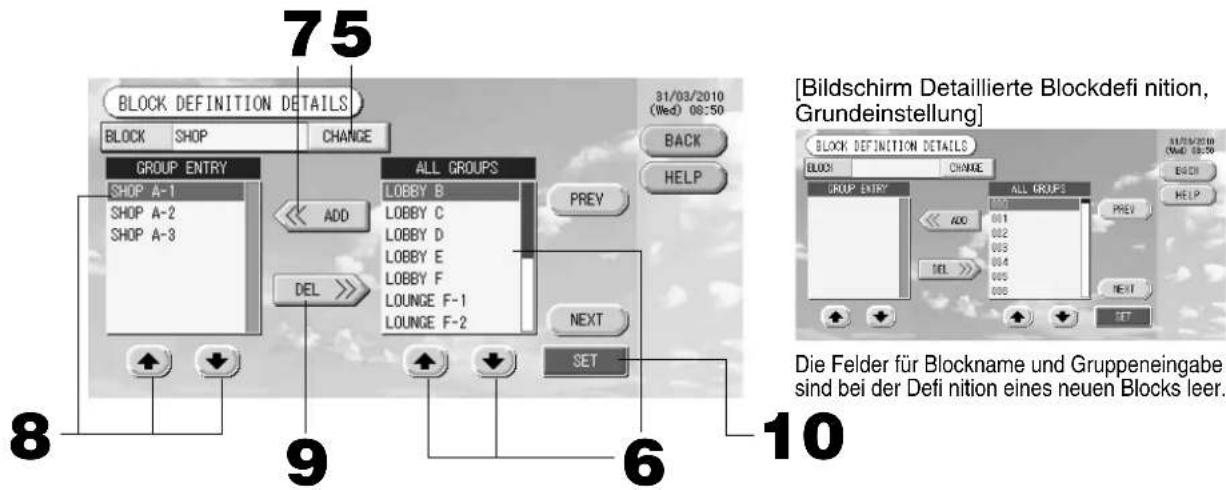

Der Bildschirm „BLOCK DEFINITION DETAILS” (Details der Blockdeﬁ nition) wird angezeigt. [Bildschirm Blockdeﬁ nition, Grundeinstellung] Die Felder für Blockname und der regi- strierten Gruppen sind bei der Deﬁ nition eines neuen Blocks leer.

[Bildschirm Detaillierte Blockdeﬁ nition, Grundeinstellung] Die Felder für Blockname und Gruppeneingabe sind bei der Deﬁ nition eines neuen Blocks leer.

Registrieren und Ändern des eingestellten Blocknamens.

5. Schaltﬂ äche CHANGE (Ändern) drücken.

Blocknamen eingeben. Seite 26– 14 –

Hinzufügen und Löschen registrierter Gruppen in einem Block. <Eine Gruppe soll hinzugefügt werden>

oder gleich auf einen Gruppennamen aus der Liste ALL GROUPS (ALLE GRUPPEN) drük- ken. Für den Seitenwechsel die Schaltﬂ ächen PREV (vorherige) oder NEXT (nächste) drücken.

7. Schaltﬂ äche ADD (Hinzufügen) drücken.

Die ausgewählte Gruppe wird der Gruppen-Eingangsliste hinzugefügt und von der Liste aller Gruppen ge- löscht. <Eine Gruppe soll gelöscht werden>

oder gleich auf einen Gruppennamen aus der Liste GROUP ENTRY (GRUPPENEINGABE) drücken.

9. Die Schaltﬂ äche DEL (Löschen) drücken.

Die ausgewählte Gruppe wird von der Liste GROUP ENTRY (GRUPPENEINGABE) gelöscht und wieder der Liste ALL GROUPS (ALLE GRUPPEN) hinzugefügt.

Registrierungen und Änderungen speichern

10. Schaltﬂ äche SET (Einstellen) drücken. Auf dem Bestätigungsbildschirm die Schaltﬂ äche „Yes” (Ja)

drücken. Die Einstellungen für die Blocks sind gespeichert. Sollen die Einstellungen nicht gespeichert werden, die Schaltﬂ äche „No” (Nein) drücken. Bitte beachten:

Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zum vorherigen Bildschirm zurück.

In einem Block können bis zu 9 Gruppen regiestriert werden. Darüber hinaus können maximal 16 Blöcke eingerichtet werden.

Wenn nicht angeschlossene Innengeräte mit Gruppen registriert werden, wird „Communication Error” (Kommunikationsfehler) angezeigt, und es kann zu Kommunikationsstörungen im gesamten System kom- men und somit zu unbeabsichtigtem Betrieb. Darauf achten, nur angeschlossene Innengeräte mit Grup- pen zu registrieren.

In der Anfangseinstellung von GROUP DEFINITION (Gruppendeﬁ nition) ist jedes Innengerät mit einer vordeﬁ nierten Gruppe registriert. Wenn jedoch nicht angeschlossenen Innengeräte enthalten sind, müs- sen diese nacheinander aus den Gruppen entfernt werden. Daher ist es bei der Neudeﬁ nition von Grup- pen vergleichsweise einfacher, alle vordefinierten Gruppen auf einmal mit der Schaltfläche „DELETE ALL DEF.” (Alle Deﬁ nitionen löschen) zu löschen und dann nur die angeschlossenen Innengeräte mit den Gruppen zu registrieren, als die vordeﬁ nierten Gruppen einzeln zu ändern. Dadurch können „Communi- cation Error” (Kommunikationsfehler) verhindert werden.– 15 –

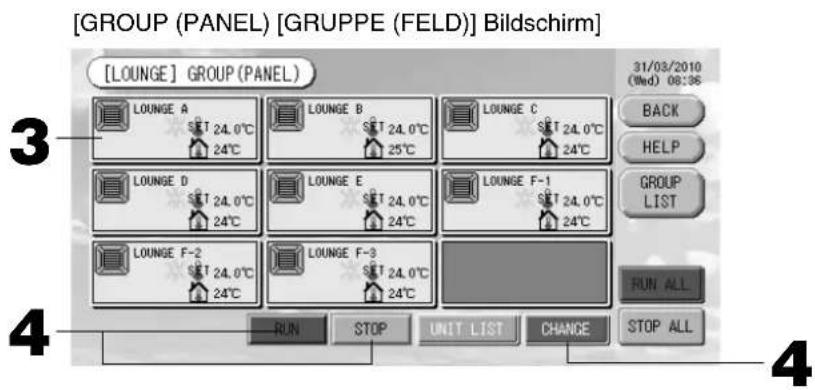

Einstellungen für den Gruppenbetrieb (Überwachung Gruppenstatus)

1. Im Hauptmenü die Schaltﬂ äche ALL BLOCKS (alle Blocks) drücken. Seite 7

2. Auf den Block drücken, der eingestellt oder überwacht werden soll.

Der Bildschirm GROUP (PANEL) [GRUPPE (FELD)] wird angezeigt. In dieser Ansicht können Gruppenname, Status, Filtersymbol, Wartung, Zeitplaneinstellung, Temperaturein- stellungen und Raumtemperatur abgelesen werden. Bitte beachten:

Die Bedeutung der Icons wird in Abschnitt „Icons” erklärt. Seite 10

Für das repräsentative Gerät wird der Betriebsstatus, die Betriebsart, Temperatureinstellungen und Raumtemperatur angezeigt. Der Stopp-Status wird angezeigt, wenn kein Gerät mehr in Betrieb ist.

Gruppen mit Einstellungen für den derzeitigen Tag zeigen

angezeigt heißt, dass sie für ein oder mehrere Geräte auﬂ euchten.

Bei Drücken der Schaltﬂ äche GROUP LIST (GRUPPENLISTE) wird die GROUP (LIST) [GRUPPE (Liste)] angezeigt. Seite 17

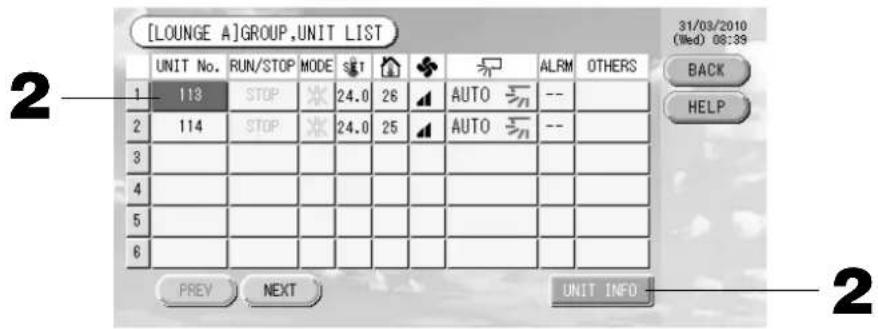

Zum Anzeigen der Geräte einer Gruppe die Schaltﬂ äche UNIT LIST (Geräteliste) drücken. Seite 24 <Bei in Betrieb nehmen und stoppen einzelner Gruppen>

3. Das Feld für die Gruppe drücken, die eingestellt werden soll.

Die Farbe der Schaltﬂ äche wechselt zu Blau.

4. Geräte in Betrieb nehmen Die Schaltﬂ äche RUN (Betrieb) drücken und anschließend auf dem

Bestätigungsbildschirm „Yes” (Ja). Die gewählte Gruppe startet den Betrieb. Zum Stoppen des Gerätebetriebs Die Schaltfläche STOP, dann auf dem Bestätigungsbild- schirm „Yes” (Ja) drücken. Die gewählte Gruppe stoppt den Betrieb. Sollen die Einstellungen nicht gespeichert werden, die Schaltﬂ äche „No” (Nein) drücken. <Bei Einstellungen und Änderungen pro Gruppe>

3. Das Feld für die Gruppe drücken, die eingestellt oder geändert werden soll.

Die Farbe der Schaltﬂ äche wechselt zu Blau.

4. Schaltﬂ äche CHANGE (Ändern) drücken.

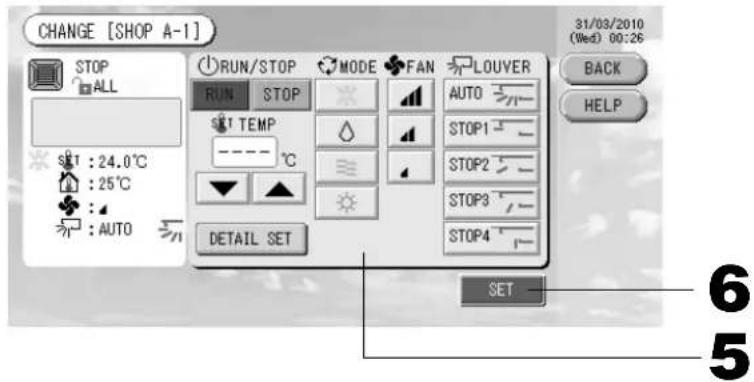

Der Bildschirm zur Gruppen-Grundeinstellung wird angezeigt. Bei Wechseln des Bildschirms sind keine Eingabefelder ausgewählt (die Temperatureinstellung ist leer). Nur die Eingabefelder ausfüllen, die einge- stellt oder geändert werden sollen. [GROUP (PANEL) [GRUPPE (FELD)] Bildschirm]– 16 – [Bildschirm Gruppen-Grundeinstellungen]

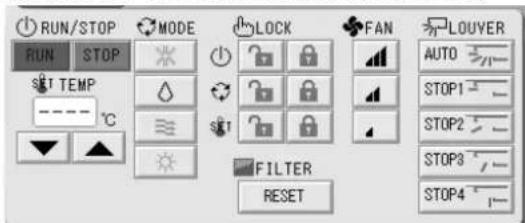

5. Schaltﬂ äche für das Eingabefeld drücken, das eingestellt oder geändert werden soll.

Betrieb/Stopp: Die Schaltﬂ äche RUN (Betrieb) oder STOP (Stopp) drücken. Mit Drücken der Schaltﬂ äche RUN (BETRIEB) startet der Betrieb, zum Beenden des Betriebs die Schaltﬂ äche STOP (STOPP) drücken, der Betrieb stoppt.

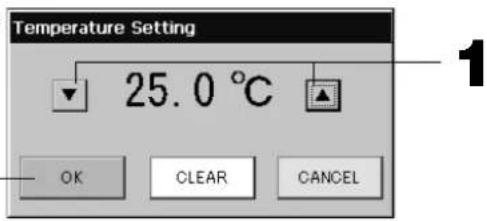

Temperatureinstellung:

drücken. Eine Temperatur zwischen 18 und 30°C einstellen.

Modus: Auswählen durch Drücken der Schaltﬂ äche Auto (Auto), Cool (Kühlen), Dry (Entfeuch- ten), Fan (Gebläse) oder Heat (Heizen). Den Betriebsmodus einstellen.

Auto-Modus kann in den Funktionseinstellungen aktiviert werden. Seite 27

Gebläsestärke: Die Schaltﬂ äche , , oder drücken. kann in den Funktionseinstellungen aktiviert werden.

Richtung des Luftstroms: Die Schaltﬂ ächen Auto, Stop 1, Stop 2, Stop 3 oder Stop 4 drücken. Das Gerät arbeitet mit maximaler Gebläsestärke.

Einstellungen/Änderungen auf dem Bildschirm detaillierte Gruppeneinstellung. Auf diesem Bildschirm kann eine Bedienung über die Fernsteuerung unterbunden und „Filter zurücksetzen” ausgeführt werden. Auf dem Bildschirm Gruppen-Grundeinstellungen die Schaltfläche DETAIL SET (Detaileinstellung) drücken. Oben Der Bildschirm „Details Group Settings” (Gruppeneinstellung, Details) wird angezeigt.

5. Schaltﬂ äche für das Eingabefeld drücken, das eingestellt oder geändert werden soll.

Betrieb/Stopp, Temperatureinstellung und Modus sind dieselben wie auf dem Bildschirm „Basic Group Settings” (Grundeinstellung der Gruppen).

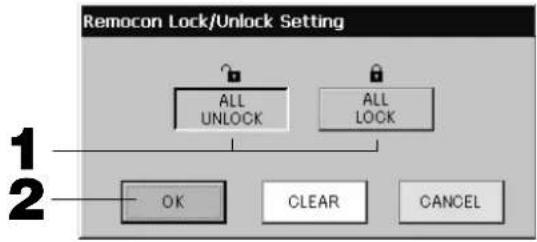

LOCK (Sperren): oder drücken. Wenn gedrückt wird, ist die Bedienung über die Fernsteuerung gestattet, wenn gedrückt wird, ist sie untersagt.

FILTER: wird die Reset-Schaltﬂ äche (Zurücksetzen) gedrückt, schaltet sich das Filtersymbol aus.

Schaltﬂ äche SET (Einstellen) drücken. Auf dem Bestätigungsbildschirm die Schaltﬂ äche „Yes” (Ja) drücken. Sollen die Einstellungen oder Änderungen nicht gespeichert werden, die Schaltﬂ äche „No” (Nein) drücken. Bitte beachten:

Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zum vorherigen Bildschirm zurück.

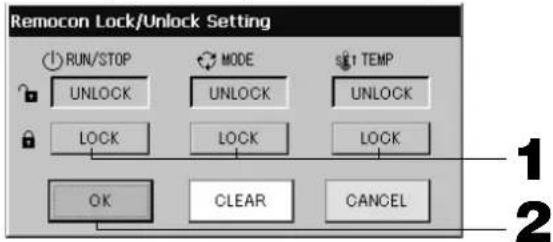

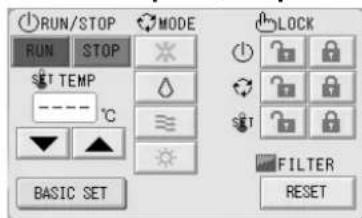

Ist in der Funktionseinstellung „Individuelles Sperren/Entsperren” aktiviert, kann über die Fernsteuerung je- des einzelne Element wie Betrieb/Stopp, Modus und Temperatureinstellung gestattet oder untersagt werden.

Die Bedienung über die Fernsteuerung ist nicht möglich, wenn in den Funktionseinstellungen das Indivi- duelle Sperren/Entsperren aktiviert ist, und Betrieb/Stopp, Betriebsart und Temperatureinstellungen auf . (Einige Funktionen wie z. B. Rücksetzen der Filteranzeige sind gestattet.) [In Funktionseinstellungen die Einstellung Individuelles Sperren / Entsperren aktivieren] Diese Funktion kann angewendet werden bei Innen- geräten ab Modell KXE4 oder später und mit der Fern- steuerung Modell RC-E1 oder später.

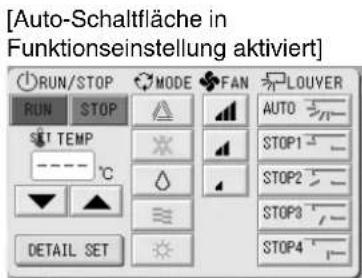

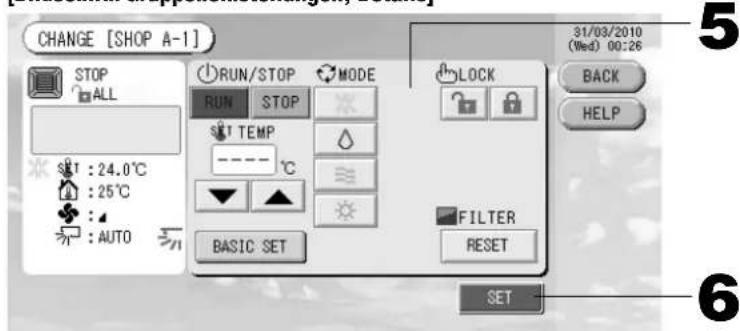

[Bildschirm Gruppeneinstellungen, Details] [Auto-Schaltﬂ äche in Funktionseinstellung aktiviert] Diese Funktion kann für die Außenaggregate angewendet werden, wenn diese zu den freien Multi-Kühl-/Heizaggregaten der Serie KXR, GHP-R oder höher und PAC gehören.– 17 –

Einstellen und Ändern des Betriebsablaufs einzelner Gruppen ist auch mit der folgenden Methode möglich. Bei Einstellungen oder Änderungen auf dem Bildschirm GROUP (LIST) [GRUPPE (LISTE)]

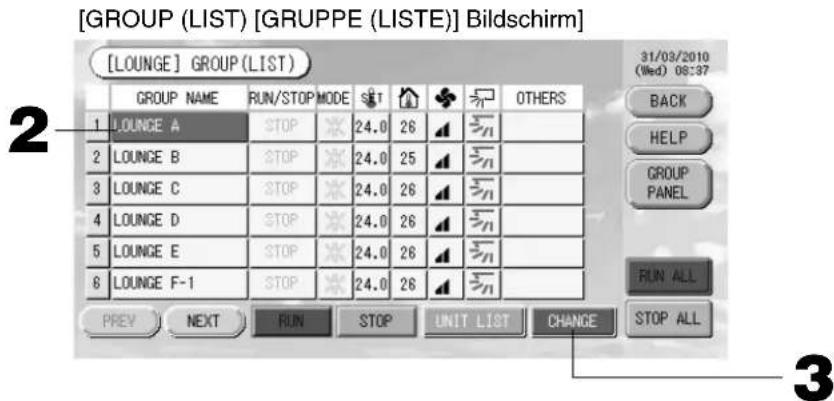

1. Die Schaltﬂ äche GROUP LIST (GRUPPEN LISTE) auf dem Bildschirm GROUP (PANEL) [GRUPPE

(FELD)] drücken. Seite 15 Der Bildschirm GROUP (LIST) [GRUPPE (LISTE)] wird angezeigt.

2. Den Gruppennamen drücken, der eingestellt oder geändert werden soll.

Der Gruppenname wird in umgekehrter Form dargestellt. Für den Seitenwechsel die Schaltﬂ ächen PREV (VORHERIGE) oder NEXT (NÄCHSTE) drücken.

3. Schaltﬂ äche CHANGE (Ändern) drücken.

Der Bildschirm zur Gruppen-Grundeinstellung wird angezeigt. Einstellungen oder Änderungen vornehmen. Seite 16 Bitte beachten:

Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zum vorherigen Bildschirm zurück.

In Betrieb wird angezeigt, wenn mindestens ein Gerät läuft. Funktionsstörung wird angezeigt, wenn min- destens ein Gerät nicht ordnungsgemäß funktioniert. Stopp wird angezeigt, wenn sich kein Gerät in Be- trieb beﬁ ndet. Das Symbol wird angezeigt, wenn mindestens ein Gerät gereinigt werden muss. Das Symbol wird angezeigt, wenn mindestens ein Gerät gewartet werden muss. Betriebsmodus, Temperatureinstellung, Raumtemperatur, Geschwindigkeit und Ausrichtung des Gebläses werden für das repräsentative Gerät angezeigt.

Anzeigen mit einem orangefarbenen Rahmen können gemäß Gruppeneinstellung nicht mit der Fern- steuerung bedient werden.

Bei Drücken der Schaltﬂ äche GROUP PANEL (GRUPPE FELD) wird die GROUP (PANEL) [GRUPPE (FELD)] angezeigt. Seite 15 Einstellungen oder Änderungen in der Anzeige ALL GROUPS (Alle Gruppen)

1. Im Hauptmenü die Schaltﬂ äche ALL GROUPS (alle Gruppen) drücken.

2. Bezeichnung der Gruppe drücken, die eingestellt oder geändert werden soll.

Der Gruppenname wird in umgekehrter Form dargestellt. Bei Umschalten des Bildschirms wird die vorher ausgewählte Gruppenname genommen. Für den Seitenwechsel die Schaltﬂ ächen PREV (VORHERIGE) oder NEXT (NÄCHSTE) drücken.

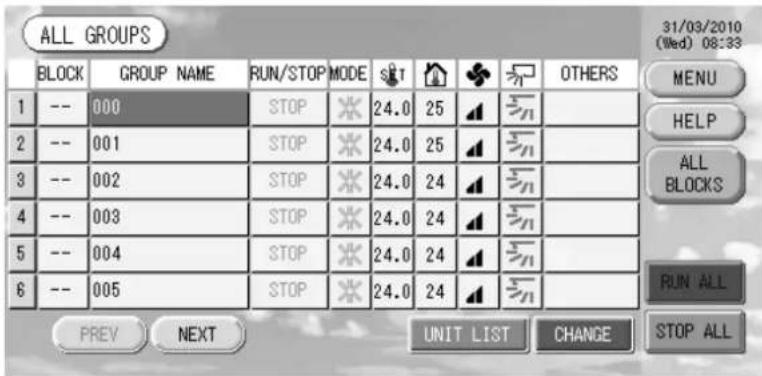

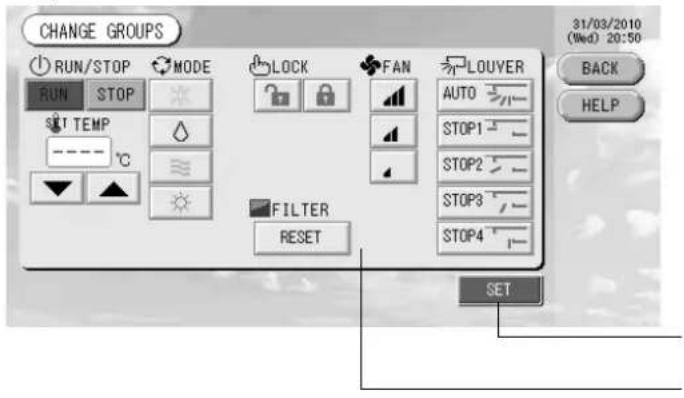

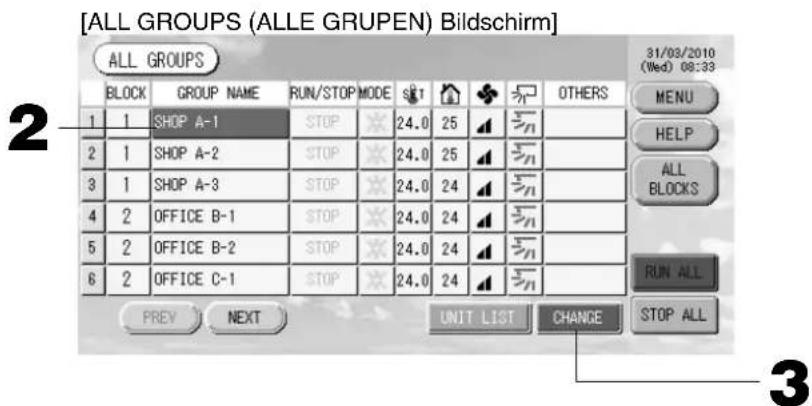

[ALL GROUPS (ALLE GRUPEN) Bildschirm]– 18 – Betriebseinstellungen für mehrfache Gruppen Dieser Abschnitt zeigt den Betrieb mehrerer Gruppen im gleichen Block.

1. Im Hauptmenü die Schaltﬂ äche ALL BLOCKS (alle Blocks) drücken.

2. Auf den Block drücken, der eingestellt werden soll.

Der Bildschirm GROUP (PANEL) [GRUPPE (FELD)] wird angezeigt.

3. Schaltﬂ äche CHANGE (Ändern) drücken.

Der Bildschirm zur Gruppen-Grundeinstellung wird angezeigt. Einstellungen oder Änderungen vornehmen. Seite 16 Bitte beachten:

Zum Anzeigen der Geräte einer Gruppe die Schaltﬂ äche UNIT LIST (Geräteliste) drücken. Seite 24

Zum Anzeigen alle Blöcke die Schaltﬂ äche ALL BLOCKS (alle Blöcke) drücken. Seite 9

Anzeigen mit einem orangefarbenen Rahmen können gemäß Gruppeneinstellung nicht mit der Fern- steuerung bedient werden.

Bei Drücken der Schaltﬂ äche MENU wird das Hauptmenü angezeigt. Seite 7 <Beim Betreiben und Stoppen mehrerer Gruppen>

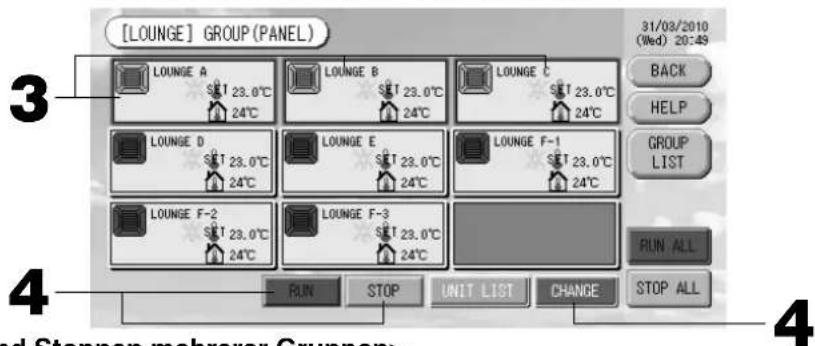

3. Drücken Sie die Bedienfelder der Gruppen, für die Einstellungen vorgenommen werden sollen

(mehrere Gruppen können gewählt werden). Die Farbe der Schaltﬂ äche wechselt zu Blau. Zum Abbrechen des Vorgangs bitte das Feld der Gruppe erneut drücken.

4. Geräte in Betrieb nehmen Die Schaltﬂ äche RUN (Betrieb) drücken und anschließend auf dem

3. Drücken Sie die Bedienfelder der Gruppen, für die Einstellungen oder Änderungen vorgenommen

werden sollen (mehrere Gruppen können gewählt werden). Die Farbe der Schaltﬂ äche wechselt zu Blau. Zum Abbrechen des Vorgangs bitte das Feld der Gruppe erneut drücken.

4. Schaltﬂ äche CHANGE (Ändern) drücken.

Der Bildschirm zum Ändern von Gruppen erscheint. Bei Wechseln des Bildschirms sind keine Eingabefel- der ausgewählt (die Temperatureinstellung ist leer). Nur die Eingabefelder ausfüllen, die eingestellt oder geändert werden sollen.

[GROUP (PANEL) [GRUPPE (FELD)] Bildschirm] Diese Funktion kann angewendet werden bei In- nengeräten ab Modell KXE4 oder später und mit der Fernsteuerung Modell RC-E1 oder später.

[In Funktionseinstellungen die Einstellung Individuelles Sperren / Entsperren aktivieren]– 19 –

5. Schaltﬂ äche für das Eingabefeld drücken, das eingestellt oder geändert werden soll.

Betrieb/Stopp: Die Schaltﬂ äche RUN (Betrieb) oder STOP (Stopp) drücken. Mit der Schaltﬂ äche RUN (BETRIEB) startet der Betrieb, zum Beenden des Betriebs die Schaltﬂ äche STOP (STOPP) drücken.

Temperatureinstellung:

drücken. Eine Temperatur von 18 - 30°C einstellen.

Modus: Auswählen durch Drücken der Schaltﬂ äche Auto (Auto), Cool (Kühlen), Dry (Entfeuchten), Fan (Gebläse) oder Heat (Heizen).

Auto-Modus kann in den Funktionseinstellungen aktiviert werden. Seite 27

LOCK (Sperren): oder drücken. Wenn gedrückt wird, ist die Bedienung über die Fernsteuerung gestattet, wenn gedrückt wird, ist sie untersagt.

Gebläsestärke: Die Schaltﬂ äche , , oder drücken. kann in den Funktionseinstellungen aktiviert werden.

Richtung des Luftstroms: Die Schaltﬂ ächen Auto, Stop 1, Stop 2, Stop 3 oder Stop 4 drücken.

FILTER: wird die Reset-Schaltﬂ äche (Zurücksetzen) gedrückt, schaltet sich das Filtersymbol aus.

6. Schaltﬂ äche SET (Einstellen) drücken. Auf dem Bestätigungsbildschirm die Schaltﬂ äche „Yes” (Ja)

drücken. Sollen die Einstellungen oder Änderungen nicht gespeichert werden, die Schaltﬂ äche „No” (Nein) drücken. Bitte beachten:

Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zum vorherigen Bildschirm zurück.

Ist in der Funktionseinstellung „Individuelles Sperren/Entsperren” aktiviert, kann über die Fernsteuerung jedes einzelne Element wie Betrieb/Stopp, Modus und Temperatureinstellung gestattet oder untersagt wer- den.

Die Bedienung über die Fernsteuerung ist nicht möglich, wenn in den Funktionseinstellungen das Individu- elle Sperren/Entsperren aktiviert ist, und Betrieb/Stopp, Betriebsart und Temperatureinstellungen auf

(Einige Funktionen wie z. B. Rücksetzen der Filteranzeige sind gestattet.) [In Funktionseinstellungen die Einstellung Individuel- les Sperren / Entsperren aktivieren] Bitte beachten: Bei Wechseln des Bildschirms sind keine Eingabefelder ausgewählt (die Temperatureinstellung ist leer). Nur die Eingabefelder ausfüllen, die eingestellt oder geändert werden sollen. Diese Funktion kann angewendet werden bei In- nengeräten ab Modell KXE4 oder später und mit der Fernsteuerung Modell RC-E1 oder später.

Dieser Abschnitt beschreibt die detaillierte Einstellung oder Änderungen des Batch-Betriebs. Die Gruppen müssen für den Batch-Betrieb (Start/Stopp) vorher einstellt werden. Seite 11

1. Im Hauptmenü die Schaltﬂ äche CHANGE ALL (alle ändern) drücken.

Seite 7 Der Bildschirm „CHANGE ALL” wird angezeigt. Batch-Betrieb (Gruppen) Das Gerät arbeitet mit maximaler Gebläsestärke.– 20 – Einstellung von Zeitplänen Die Zeitplaneinstellungen für den Betrieb können in Gerätegruppen eingestellt werden. Pro Tag können 16 Zeit- pläne für Betriebszeit (in Minuten), Betrieb/Stopp, Modus, Untersagen von Betreib über die Fernsteuerung und Temperatureinstellung registriert werden. Den genauen Tageszeitplan (Wochentag, Feiertag, Sondertag 1, Sondertag 2) im Voraus einstellen. Seite 21

1. Im Hauptmenü die Schaltﬂ äche SCHEDULE SETTING (Zeitplaneinstellung) drücken. Seite 7

Der Bildschirm „SCHEDULE SETTING” (Zeitplaneinstellung) wird angezeigt.

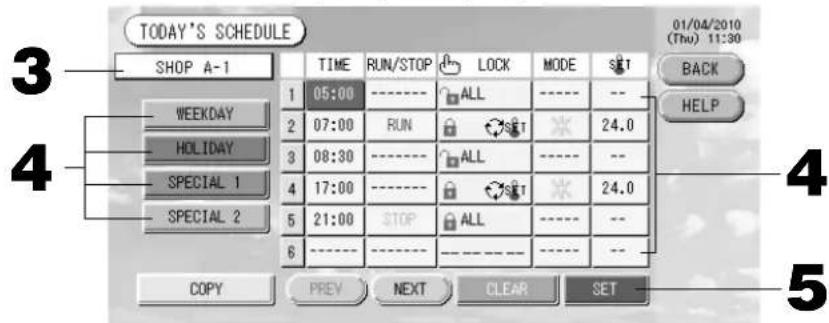

Einstellung des Zeitplans für den aktuellen Tag Der Zeitplan für den Betrieb des aktuellen Tages wird für jede Gruppe eingestellt.

Die Schaltﬂ äche TODAY’S SCHEDULE (heutiger Zeitplan) auf dem Bildschirm „SCHEDULE SETTING” drücken.

2. Schaltﬂ äche für das Eingabefeld drücken, das eingestellt oder geändert werden soll.

Betrieb/Stopp: Die Schaltﬂ äche RUN (Betrieb) oder STOP (Stopp) drücken. Mit der Schaltﬂ äche RUN (BETRIEB) startet der Betrieb, zum Beenden des Betriebs die Schaltﬂ äche STOP (STOPP) drücken.

Temperatureinstellung:

drücken. Eine Temperatur von 18 - 30°C einstellen.

Modus: Auswählen durch Drücken der Schaltﬂ äche Auto (Auto), Cool (Kühlen), Dry (Entfeuchten), Fan (Gebläse) oder Heat (Heizen).

Auto-Modus kann in den Funktionseinstellungen aktiviert werden. Seite 27

LOCK (Sperren): oder drücken. Wenn gedrückt wird, ist die Bedienung über die Fernsteuerung gestattet, wenn gedrückt wird, ist sie untersagt.

Gebläsestärke: Die Schaltﬂ äche , , oder drücken. kann in den Funktionseinstellungen aktiviert werden.

Richtung des Luftstroms: Die Schaltﬂ ächen Auto, Stop 1, Stop 2, Stop 3 oder Stop 4 drücken.

FILTER: wird die Reset-Schaltﬂ äche (Zurücksetzen) gedrückt, schaltet sich das Filtersymbol aus.

Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zum vorherigen Bildschirm zurück.

Die Bedienung über die Fernsteuerung ist nicht möglich, wenn in den Funktionseinstellungen das Individu- elle Sperren/Entsperren aktiviert ist, und Betrieb/Stopp, Betriebsart und Temperatureinstellungen auf

(Einige Funktionen wie z. B. Rücksetzen der Filteranzeige sind gestattet.)

3. Gruppenname drücken.

Von dem Bildschirm Group-Select die Gruppe auswählen. Seite 22 Das Gerät arbeitet mit maximaler Gebläsestärke.– 21 – <Einstellung eines Zeitplans für den aktuellen Tag>

4. Das Element aus der Liste drücken, das geändert werden soll.

Mit Drücken der Schaltﬂ ächen „Time” (Zeit), „Lock” (Sperre) oder „Temperature setting” (Temperatureinstel- lung) wird für jedes Ereignis der Bildschirm mit den genauen Einstellungen angezeigt. Seite 22, 23 Die Einstellungen „RUN/STOP” (BETRIEB/STOPP) oder „MODE” (BETRIEBSART) können durch Drücken des entsprechenden Symbols geändert werden. Für den Seitenwechsel die Schaltﬂ ächen PREV (VORHERIGE) oder NEXT (NÄCHSTE) drücken. <Bei Überschreiben des für den aktuellen Tag angezeigten Zeitplans für detaillierten Tageszeitplan>

4. Die Schaltﬂ äche WEEKDAY (Wochentag), HOLIDAY (Feiertag), SPECIAL 1 (Sondertag 1) oder SPE-

CIAL 2 (Sondertag 2) drücken. Bitte beachten: Den Zeitplan für den Betrieb für detaillierte Tagespläne im Voraus einstellen. Siehe unten (Detaillierten Tageszeitplan einstellen.)

Schaltﬂ äche SET (Einstellen) drücken. Auf dem Bestätigungsbildschirm die Schaltﬂ äche „Yes” (Ja) drücken. Mit Drücken der Schaltﬂ äche CLEAR (Entfernen) werden die ausgewählten Punkte gelöscht. Bitte beachten:

Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zur Zeiteinstellung zurück.

Mit der Schaltﬂ äche COPY (KOPIEREN) können die Pläne zur Eingabe für weitere Gruppen kopiert werden. Seite 23

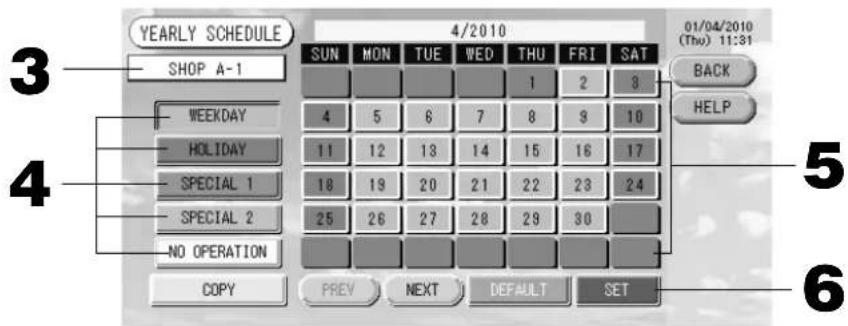

Zeitplan für ein Jahr eingeben. Für jede Gruppe wird ein Jahreszeitplan eingestellt. (Der Jahreszeitplan wird nicht für das Folgejahr übernom- men, sondern muss jedes Jahr einmal eingestellt werden.)

Die Schaltﬂ äche YEARLY SCHEDULE (Jahreszeitplan) auf dem Bildschirm SCHEDULE SETTING drücken.

3. Gruppenname drücken.

Von dem Bildschirm Group-Select die Gruppe auswählen. Seite 22

4. Zur Auswahl des detaillierten Tagesplans Schaltﬂ ächen WEEKDAY (WOCHENTAG), HOLIDAY (FEIER-

TAG), SPECIAL 1 (SONDERTAG 1), SPECIAL 2 (SONDERTAG 2) oder NO OPERATION (KEIN BETRIEB) drücken. Bitte beachten: Den detaillierten Tageszeitplan im Voraus einstellen. Siehe unten (Detaillierten Tageszeitplan einstellen.)

5. Datum drücken (es kann mehr als ein Datum ausgewählt werden)

Der gewählte detaillierte Tageszeitplan wird für den aktuellen Tag angewendet. Allerdings können weder der aktuelle Tag noch bereits vergangene Tage ausgewählt werden. Mit den Schaltflächen PREV (vorherige) oder NEXT (nächste) kann der Monat gewählt werden. Mit den Schaltﬂ ächen PREV (vorherige) oder NEXT (nächste) kann der Monat gewählt werden. Bitte beachten: Das Drücken der Schaltﬂ äche DEFAULT (Voreinstellung) stellt Samstag und Sonntag als Feiertage und die anderen Tage als Wochentage ein.

Schaltﬂ äche SET (Einstellen) drücken. Auf dem Bestätigungsbildschirm die Schaltﬂ äche „Yes” (Ja) drük- ken. Sollen die Einstellungen nicht gespeichert werden, die Schaltﬂ äche „No” (Nein) drücken.

Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zur Zeiteinstellung zurück.

Drücken der Schaltﬂ äche COPY (Kopieren) ruft den Bildschirm Copy Schedule zum Kopieren der Einstellun- gen von Gruppe zu Gruppe auf. Seite 23

Detaillierten Tageszeitplan einstellen. Der detaillierte Tageszeitplan wird für jede Gruppe eingestellt. Der Zeitplan zeigt Wochentag, Feiertag, Sondertag 1 und Sondertag 2 an und der Betrieb kann für jede Grup- pe eingestellt werden.– 22 –

[Bildschirm Gruppenauswahl] [Bildschirm Einstellung Zeitplan]

1. Den gewünschten Gruppennamen drücken.

Der gewünschte Gruppenname wird in umgekehrter Form dargestellt. Für den Seitenwechsel die Schaltﬂ ächen PREV (VORHERIGE) oder NEXT (NÄCHSTE) drücken.

2. Die Schaltﬂ äche OK drücken.

Die ausgewählte Gruppe kann eingestellt werden. Sollen die Einstellungen nicht gespeichert werden, die Schaltﬂ äche CANCEL (ABBRUCH) drücken. Die An- zeige kehrt zu dem vorherigen Bildschirm zurück.

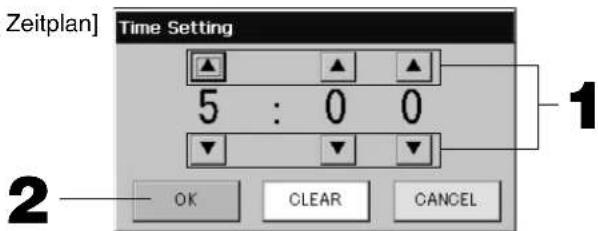

können die Stunden bzw. Minuten geändert werden (24-Stunden-Anzeige).

2. Die Schaltﬂ äche OK drücken.

Die Zeit wurde geändert und der Bildschirm schließt sich.. Mit der Schaltﬂ äche CANCEL (Abbruch) kann der Vorgang abgebrochen werden. Das Drücken der Schaltﬂ äche CLEAR (Entfernen) entfernt die gerade eingegebenen Werte.

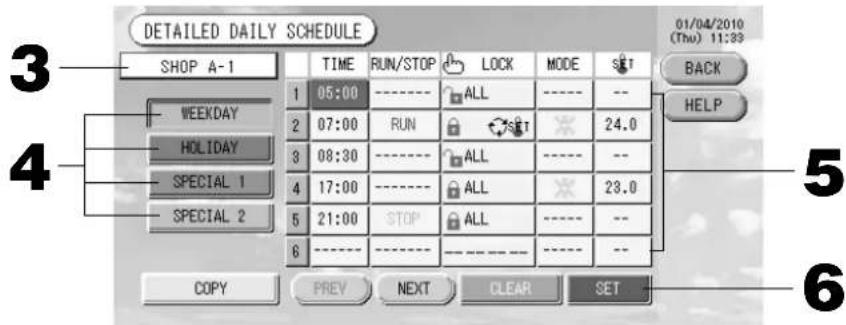

Die Schaltfläche DETAILED DAILY SCHEDULE (DETAILLIERTER TAGESZEITPLAN) auf dem Bildschirm SCHEDULE SETTING (ZEITPLAN EINSTELLUNG) drücken.

3. Gruppenname drücken.

Aus dem Group-Select-Bildschirm Gruppe auswählen. Siehe unten ( Verschiedene Bildschirmanzeigen)

4. Zur Auswahl des detaillierten Tagesplans Schaltﬂ ächen WEEKDAY (WOCHENTAG), HOLIDAY (FEIER-

TAG), SPECIAL 1 (SONDERTAG 1) oder SPECIAL 2 (SONDERTAG 2) drücken.

5. Das Element aus der Liste drücken, das geändert werden soll.

Mit Drücken der Schaltﬂ ächen „Time” (Zeit), „Lock” (Sperre) oder „Temperature setting” (Temperatureinstellung) wird für jedes Ereignis der Bildschirm mit den genauen Einstellungen angezeigt. Seite 22, 23 Die Einstellungen „Run/Stop” (Betrieb/Stopp) oder „MODE” (BETRIEBSART) können durch Drücken des ent- sprechenden Symbols geändert werden. Für den Seitenwechsel die Schaltﬂ ächen PREV (VORHERIGE) oder NEXT (NÄCHSTE) drücken.

6. Schaltﬂ äche SET (Einstellen) drücken. Auf dem Bestätigungsbildschirm die Schaltﬂ äche „Yes” (Ja)

drücken. Mit Drücken der Schaltﬂ äche CLEAR (Entfernen) werden die ausgewählten Punkte gelöscht. Bitte beachten:

Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zur Zeiteinstellung zurück.

Mit der Schaltﬂ äche COPY (KOPIEREN) können die Pläne zur Eingabe für weitere Gruppen kopiert werden. Seite 23

Verschiedene Bildschirmanzeigen

6– 23 – [Bildschirm Fernsteuerung Sperren/Entsperren]Gestattet oder unterbindet Bedienung über die Fernbedienung.[In Funktionseinstellungen die Einstellung Indivi-duelles Sperren / Entsperren aktivieren]

1. Die Schaltﬂ ächen der Elemente drücken, die für den Betrieb auf der Fernsteuerung gesperrt werden

sollen. (Mehrfachwahl möglich).

2. Die Schaltﬂ äche OK drücken.

Die gesperrt Position wird angenommen und der Bildschirm schließt sich. Mit der Schaltﬂ äche CANCEL (Abbruch) kann der Vorgang abgebrochen werden. Mit der Schaltﬂ äche CLEAR (Entfernen) kann der ausgewählte Punkt wieder entfernt werden. [Bildschirm Temperatureinstellung für den Zeitplanbetrieb][Bildschirm Zeitplan kopieren]Die Gruppen wählen, für die der entsprechende Zeitplan gilt.

1. Durch Drücken von

kann die Temperatur verändert werden. (18 – 30°C)

2. Die Schaltﬂ äche OK drücken.

Die Temperatur wird angenommen und der Bildschirm schließt sich. Mit der Schaltﬂ äche CANCEL (Abbruch) kann der Vorgang abgebrochen werden. Das Drücken der Schaltﬂ äche CLEAR (Entfernen) entfernt die gerade eingegebenen Werte.

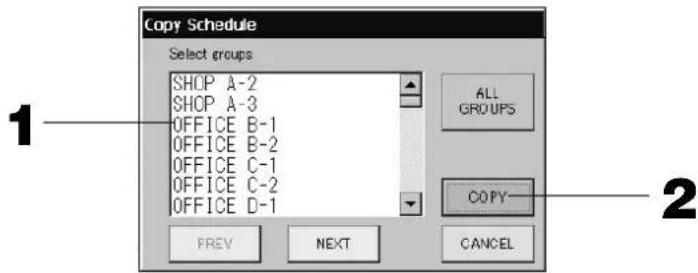

1. Den gewünschten Gruppennamen drücken (Mehrfachwahl möglich).

Zum Ändern der Seite die Schaltﬂ äche PREV (vorherige), NEXT (nächste) oder

drücken. Zum Wählen aller Gruppen drücken Sie die Schaltﬂ äche ALL GROUPS (Alle Gruppen). Wenn Sie die Einstel- lung aller Gruppen aufheben wollen, drücken Sie die Schaltﬂ äche ALL GROUPS (Alle Gruppen) erneut.

2. Schaltﬂ äche COPY (Kopieren) drücken. Auf dem Bestätigungsbildschirm die Schaltﬂ äche „Yes” (Ja)

drücken. Der auf dem Bildschirm gewählte Zeitplan wird in die Gruppen eingefügt, die auf der Liste angekreuzt sind. Durch Drücken der Schaltﬂ äche NO (Nein) wird der Vorgang abgebrochen. Bitte beachten:

Dieser Vorgang wird abgebrochen, wenn die gewünschte Gruppe zweimal gedrückt wird.

Mit Drücken der Schaltﬂ äche CANCEL (Abbruch) kehrt das System zum vorherigen Bildschirm zurück.

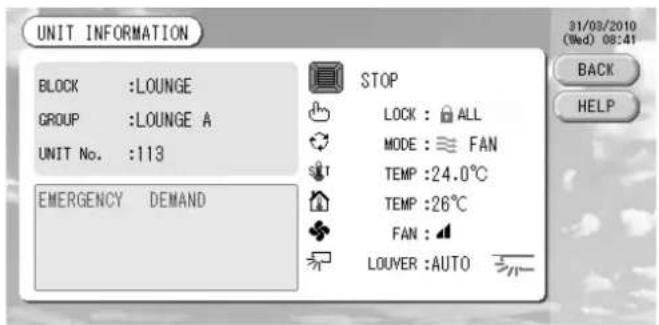

2– 24 – Detailinformationen zu den Geräten ansehen Man kann für jede Gruppe Gerätenummer und Gerätestatus überprüfen.

1. Auf dem Bildschirm ALL GROUPS (ALLE GRUPPEN) die Schaltﬂ äche UNIT LIST (GERÄTELISTE)

drücken ( Seite 17) oder wenn die Schaltﬂ äche UNIT LIST (GERÄTELISTE) auf dem Bildschirm GROUP (PANEL) [GRUPPE (FELD)] oder GROUP (LIST) [GRUPPE (LISTE)] gedrückt wird

Seite 15, 17). Es werden die Geräte dieser Gruppe angezeigt. Für den Seitenwechsel die Schaltﬂ ächen PREV (VORHERIGE) oder NEXT (NÄCHSTE) drücken. [Bildschirm Geräteinformationen]

2. Für weitere Informationen die Gerätenummer drücken. Die Schaltﬂ äche UNIT INFO (GERÄTEINFO)

drücken, nachdem die Nummer in umgekehrter Form dargestellt ist. Informationen für das gewünschte Gerät werden angezeigt. Bitte beachten:

Einzelheiten zur Wartungsanzeige können nur auf diesem Bildschirm überprüft werden. Auf anderen Bild- schirmen wird für Inspektion 1, 2 und Backup-Betrieb nur eine Farbstufe angegeben.

Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zum vorherigen Bildschirm zurück.

EINHEIT Nr. Display System kann von der Darstellung abweichen. (Das Gleiche gilt auch für alle anderen Bildschirme) Das Displaysystem wird entsprechend der Kommunikationsmethode geändert (Seite 27 Funktionseinstel- lungen, SL-Modus). Vorh. SL) [3-04] Neues SL) [005] Super Link Nr. Adresse der Einheit Adresse der Einheit

Berechnungseinstellungen (nur SC-SL3NA-BE)

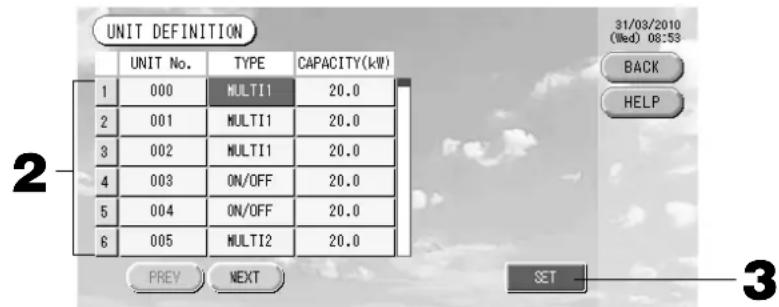

1. Auf dem Bildschirm Systemkonfiguration die Schaltfläche UNIT DEFINITION (Gerätedefinition)

drücken. Seite 8 Der Bildschirm Gerätedeﬁ nition wird angezeigt.

2. Auf der Liste den einzustellenden oder zu ändernden Punkt drücken.

Der Gerätetyp kann mit „TYPE” gewechselt werden. MULTI1 : Berechnung entsprechend der Höhe des Kühlmittelﬂ usses. Wird für die Serien KX und GHP verwendet. MULTI2 : Berechnung Thermo EIN/AUS. Wird für die Serien KX und GHP verwendet. BETRIEB/STOPP : Berechnung entsprechend der Geräte-Betriebszeit. Wird für die Serien KX, PAC und GHP verwendet. Änderungen können über „CAPACITY” (Kapazität) getätigt werden. (0 – 200 [kW]) Seite 26 Für den Seitenwechsel die Schaltﬂ ächen PREV (VORHERIGE) oder NEXT (NÄCHSTE) drücken. Bitte beachten:

Bitte wählen Sie das gleiche Element für das gleiche System von Wattzähler oder Gaszähler.

Wenn Sie MULTI1 oder MULTI2 wählen, sind die Gebläsemodus-Einheiten aus der Berechnung genom- men. Zur Berechnung der Gebläsemodus-Einheiten wählen Sie bitte RUN/STOP (BETRIEB/STOPP).

Bereitschaftsenergie, die in der Nacht usw. verwendet wird, ist nicht in der Berechnung enthalten und entspricht nicht dem Wert von Wattzähler oder Gaszähler. Bitte korrigieren Sie die Berechnung mit Tabellenkalkulation.

Schaltﬂ äche SET (Einstellen) drücken. Auf dem Bestätigungsbildschirm die Schaltﬂ äche „Yes” (Ja) drücken. Sollen die Einstellungen nicht gespeichert werden, die Schaltﬂ äche „No” (Nein) drücken. Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zum Bildschirm Systemkonﬁ guration zurück.

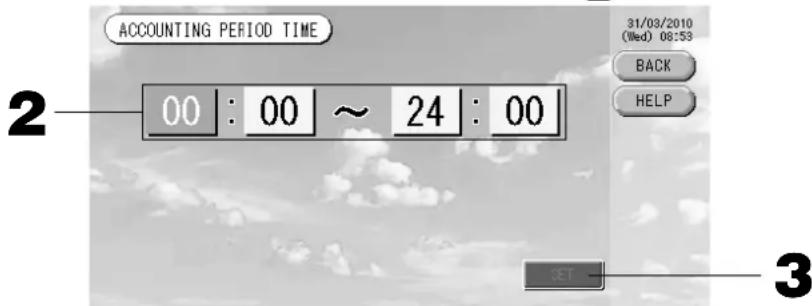

Berechnungszeitraum einstellen. Zur Berechnung kann ein Tag in zwei Berechnungszeiträume unterteilt werden. Falls es nicht notwendig ist, den Zeitraum in zwei Abschnitte einzuteilen, können Sie den Zeitraum auf 0:00 – 24:00 einstellen.

1. Auf dem Bildschirm SYSTEM CONFIGURATION (SYSTEMKONFIGURATION) die Schaltﬂ äche AC-

COUNTING PERIOD (ABRECHNUNGSZEITRAUM) drücken. Seite 8

2. Zur Eingabe von Beginn/Ende die Schaltﬂ ächen Stunde/Minute drücken.

Zeit eingeben. Seite 26

3. Schaltﬂ äche SET (Einstellen) drücken. Auf dem Bestätigungsbildschirm die Schaltﬂ äche „Yes”

(Ja) drücken. Sollen die Einstellungen nicht gespeichert werden, die Schaltﬂ äche „No” (Nein) drücken. Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zum Bildschirm Systemkonﬁ guration zurück. Vorsicht Der von dieser Einheit berechnete Energieverbraucht entspricht nicht OIML, und es gibt keine Gewähr für die Ergebnisse der Berechnungen. Diese Einheit berechnet nur die Energieverbrauchsverteilung (Gas, Strom). Sie müssen die Klimaanlagenraten berechnen. Die Berechnungsdaten für den aktuellen Monat und die vorherigen zwei Monate werden gespeichert. Siehe Seite 28 (Verwenden des USB-Speichers) zur Methode zum Extrahieren der Berechnungsdaten.

3– 26 – Praktische Funktionen Eingabe von Zahlen und Buchstaben

1. Zur Eingabe die Schaltﬂ äche zur Nummerneingabe drücken.

BS-Schaltﬂ äche : Rücktaste (löscht eine Zahl). Schaltﬂ äche CLEAR (Entfernen) : Entfernt die getätigte Eingabe (löscht alle Zahlen).

2. Schaltﬂ äche OK drücken.

Die Zahl wurde geändert und der Bildschirm schließt sich.. Mit der Schaltﬂ äche CANCEL (Abbruch) kann der Vorgang abgebrochen werden.

1. Einen Buchstaben wählen und die Schaltﬂ äche drücken.

2. Gruppenname eingeben.

Bei Auswahl der ABC- oder abc-Schaltﬂ äche sind einer Schaltﬂ äche mehrere Buchstaben zugeordnet; der Buchstabe ändert sich mit jedem Drücken der Schaltﬂ äche. ABC-Schaltﬂ äche : Zur Eingabe von Großbuchstaben. abc-Schaltﬂ äche : Zur Eingabe von Kleinbuchstaben. 123-Schaltﬂ äche : Zur Eingabe von Zahlen. BS-Schaltﬂ äche : Rücktaste (löscht einen Buchstaben). SPC-Schaltﬂ äche : Zur Eingabe von Leerstellen. < > Schaltﬂ ächen : Bewegt den Cursor nach links oder rechts.

3. Schaltﬂ äche OK drücken.

Der Name wurde geändert und der Bildschirm schließt sich.. Mit der Schaltﬂ äche CANCEL (Abbruch) kann der Vorgang abgebrochen werden.

Die Block- bzw. Gruppenbezeichnungen können mit bis zu 16 Zeichen eingegeben werden.

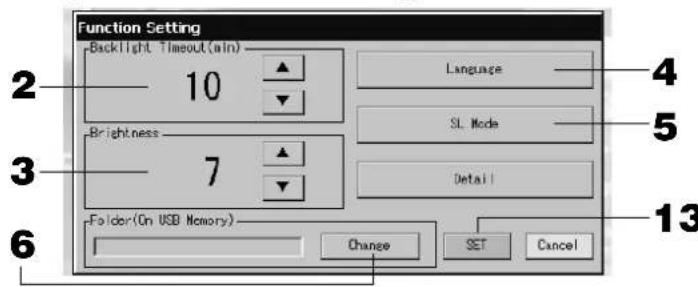

3– 27 – Einstellung von Funktionen Hier wird der Zeitraum bis zum Abschalten der Hintergrundbeleuchtung, das Aktivieren oder Deaktivieren der Schaltﬂ äche Auto-Modus, sowie Sperren oder Entsperren individueller Funktionen eingestellt. Mit folgenden Schritten die Funktionseinstellungen ändern.

1. Im Hauptmenü die Schaltﬂ äche FUNCTION SETTING (Funktionseinstellung) drücken.

2. Mit den Schaltﬂ ächen

die Zeit bis zum Ausschalten der Hintergrundbeleuchtung wählen. (Werk- seitige Voreinstellung: 10) Gewählt werden kann der Einstellungszeitraum von der letzten Benutzung des Sensorbildschirms bis Aus- schalten (OFF) der Hintergrundbeleuchtung des Monitors.

3. Helligkeit mit den Schaltﬂ ächen

wählen. (Werkseitige Voreinstellung: 7) Die Helligkeit der Hintergrundbeleuchtung des Monitors wird eingestellt.

(Sprache) ändern. Nach Drücken dieser Schaltﬂ äche kann die gewünschte Sprache ausgewählt werden. Bitte wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben.

„SL-Mode” (SL-Modus) ändern. Verwenden Sie es, wenn Sie das Kommunikationssystem einstellen (Standard Werks-Voreinstellung: New (Neu)). Normalerweise muss diese Einstellung nicht geändert werden. Falls die Einstellung fehlerhaft ist, kann das zu Kommunikationsstörungen mit einem oder allen Klimageräten führen. Setzen Sie sich bitte mit dem Händler in Verbindung, bei dem Sie das Produkt erworben haben.

6. Drücken Sie die Schaltﬂ äche CHANGE (Ändern).

Sie können den Ordner zum Übertragen der Berechnungsdaten zum USB-Speicher festlegen. (Nur SC-SL3NA- BE)

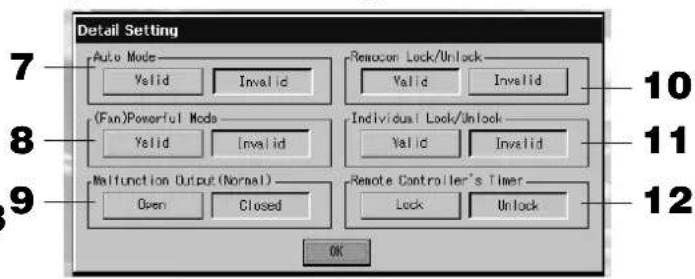

7. Für Auto-Modus die Schaltﬂ äche „Valid” (Aktiviert) oder „Invalid” (Deaktiviert) drücken. (Werkseitige

Voreinstellung: Invalid (Deaktivert)) Damit werden die Schaltﬂ ächen AUTO auf dem Bildschirm GROUP SETTINGS (GRUPPENEINSTELLUNG) und CHANGE All (Alle ÄNDERN) gesperrt bzw. entsperrt. Wird Auto Mode (Auto-Modus) auf INVALID (DEAKTIVIERT) eingestellt, erscheint die Schaltfläche AUTO nicht auf dem Bildschirm. Diese Funktion kann für die Außenaggregate angewendet werden, wenn diese zu den freien Multi-Kühl-/ Heizaggregaten der Serie KXR, GHP-R oder höher und PAC gehören. Für andere als die obigen Außenaggregate verwenden Sie bitte nicht den Auto-Modus. Bitte wenden Sie sich an den Fachhandel, bei dem das Gerät gekauft wurde.

8. Für Fan Powerful Mode (Gebläse-Turbomodus) die Schaltﬂ äche „Valid

(Aktiviert) oder „Invalid

(Deaktiviert) drücken. (Werkseitige Voreinstellung: Invalid (Deaktiviert)) Damit werden die Schaltﬂ ächen ( ) auf dem Bildschirm GROUP SETTINGS (Gruppeneinstellung) und CHANGE All (Alle ändern) gesperrt bzw. entsperrt. Wird Fan Powerful Mode (Gebläse-Turbomodus) auf Invalid (Deaktiviert) eingestellt, erscheint die Schaltﬂ ä- che ( ) auf dem Bildschirm. Bitte wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben.

„Closed” (Geschlossen) oder „Open” (Geöffnet) für das Signal „Funktionsstörung” (Normal) wählen. (Werkseitige Voreinstellung: Closed (Geschlossen)) Bei Funktionsstörungen kann bei normalem Betrieb für Meldungen von Funktionsstörungen der Status „Closed” (Geschlossen) oder „Open” (Geöffnet) gewählt werden. Für weitere Informationen wenden Sie sich an Ihren Kundendienstmitarbeiter oder Händler. 10.Wird ein Klimagerät mit mehreren Zentralsteuerungen verwaltet, können je nach Verweigerungs- einstellung der Fernbedienung verschiedene Einstellungen von mehreren Zentralsteuerungen für dieses Klimagerät angewendet werden, was dazu führen kann, dass das Klimagerät über die Fern- bedienung nicht in Betrieb genommen werden kann entgegen der Absicht des Benutzers. Achten Sie in diesem Fall entsprechend darauf, dass Sie die Berechtigungs-/Verweigerungseinstellung nur mit der Master-Zentralsteuerung vornehmen und nicht mit den Slave-Zentralsteuerungen. (Werk Standard: Valid (Gültig)) Stellen Sie diese Einstellung zusätzlich auf „Gültig”, wenn die externe Eingangsverkabelung, wie beispiels- weise der Not-Stopp-Eingang, mit dieser Zentralsteuerung verbunden ist. Setzen Sie sich bitte mit dem Händler in Verbindung, bei dem Sie das Produkt erworben haben. [Bildschirm Funktionseinstellung]

[Bildschirm Detaileinstellung]– 28 –

11. Für Individual Lock/Unlock (individuelles Sperren/Entsperren) die Schaltﬂ äche „Valid” (Aktiviert)

oder „Invalid” (Deaktiviert) drücken. (Werkseitige Voreinstellung: Invalid (Deaktiviert)) Das aktiviert oder deaktiviert die Genehmigung zu individuellem Betrieb wie z. B. Betrieb/Stopp, Betriebs- art und Temperatureinstellungen der Fernsteuerung. Bitte beachten: Diese Funktion kann angewendet werden bei Innengeräten ab Modell KXE4 oder später und mit der Fern- steuerung Modell RC-E1 oder später.

12. Für den Timer der Fernsteuerung die Schaltﬂ äche „Unlock” (Entsperren) oder „Lock” (Sperren)

drücken. (Werkseitige Voreinstellung: Unlock (Entsperren)) Das gestattet oder untersagt die Timerbedienung über die Fernsteuerung für alle Klimageräte in einer Gruppe. 13.Die Schaltﬂ äche SET (EINSTELLEN) drücken. Mit der Schaltﬂ äche CANCEL (ABBRUCH) kann der Vorgang abgebrochen werden. Bitte beachten: Zur Verlängerung der Lebenszeit des LCDs die Zeit bis zum Abschalten der Hintergrundbeleuchtung zu kurz wie möglich einstellen. Korrekturen bei Stromausfall Daten, die bei einem Stromausfall erhalten bleiben

Systemkonﬁ guration wie deﬁ niert auf Seite 8

Zeitplaneinstellungen wie auf Seite 20 vorgenommen

Funktionseinstellungen wie auf Seite 27 vorgenommen

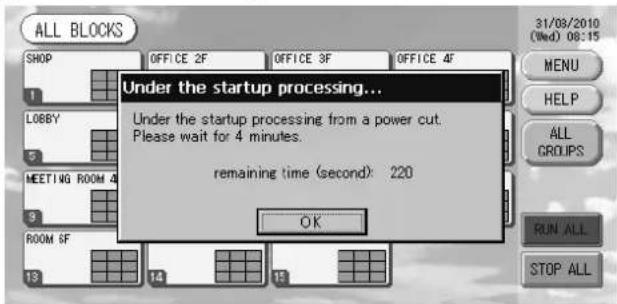

Berechnungsdaten des Stromverbrauchs bis zum Stromausfall (nur SC-SL3NA-BE) Daten, die bei einem Stromausfall nicht erhalten bleiben

Betriebsbedingungen und voreingestellter Status jedes Innengeräts vor dem Stromausfall (einschließlich Be- triebsart, eingestellter Temperatur und voreingestelltem Status für Zulassen oder Verweigern des Betriebs über Fernbedienung usw.). Bei einem Stromausfall über 48 Stunden stoppt die interne Uhr und der Betrieb der einzelnen Gruppen kann nicht gemäß Plan durchgeführt werden. In diesem Fall bitte die Uhr zurücksetzen (Reset). Im Falle, dass der Stromausfall weniger als 48 Stunden andauert, müssen Sie die Uhr nicht zurückstellen und jede Gruppe wird entsprechend der folgenden Regel „In Gang gesetzt/Angehalten”. Bei Wiederherstellung der Stromzufuhr laufen die einzelnen Gruppen nach dem Zeitplan, der dem vor dem Stromausfall am ehesten entspricht. Sollte das nicht möglich sein, wird die zweitbeste Option gewählt. Für den Fall, dass es für diesen Tag keine Voreinstellungen gibt, wird das Hauptsteuerpult keine Signale zu den Gruppen senden. Verwenden des USB-Speichers Achtung

Verwenden Sie nur den mitgelieferten USB-Speicher.

Führen Sie diese Vorgänge nach Einschieben des USD-Speichers aus. Seite 4

Die Berechnungsdaten für zwölf Monate werden gespeichert. Bitte speichern Sie sie über den USB-Spei- cher für zwölf Monate in einem PC.

Arbeiten Sie bitte nicht mit dem Gerät, solange die Displayanzeige des USB-Memory schnell blinkt. Sie sollten das Gerät nur bedienen oder den USB-Speicher entfernen, wenn die Displayanzeige langsam blinkt. Falls der USB-Memory den Sie verwenden keine rote Blinkleuchte besitzt, machen Sie bitte nach jeder Bedienung einen Moment Pause. Entfernen Sie den USB-Memory nur, nachdem alle Bedienvorgänge abgeschlossen sind. <Übertragung monatlicher Daten> Praktischerweise legt man in dem USB-Speicher vorher Ordner an.

1. Im Hauptmenü die Schaltﬂ äche IMPORT/EXPORT drücken.

Seite 7 [Import/Export Bildschirm] 2– 29 – <Übertragen von Deﬁ nitionsdaten>

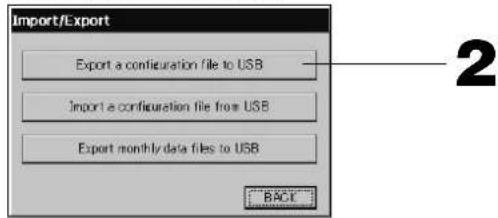

1. Im Hauptmenü die Schaltﬂ äche IMPORT/EXPORT drücken.

2. Schaltﬂ äche „Export a conﬁ guration ﬁ le to USB” (Exportieren einer Konﬁ gurationsdatei in den USB)

drücken. Aus dem Folder-Selection-Bildschirm einen Ordner auswählen. Oben [Bildschirm Ordnerauswahl] Bitte beachten:

Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zum vorherigen Bildschirm zurück.

Die Schaltﬂ äche „Import a conﬁ guration ﬁ le from USB” wird nicht benötigt. Durch Speichern der Deﬁ nitionsdaten können die folgenden Daten leicht als Sicherheitskopie gespeichert werden:

Block- und Gruppendeﬁ nitionen

Zeitplaneinstellungen

[Import/Export Bildschirm]

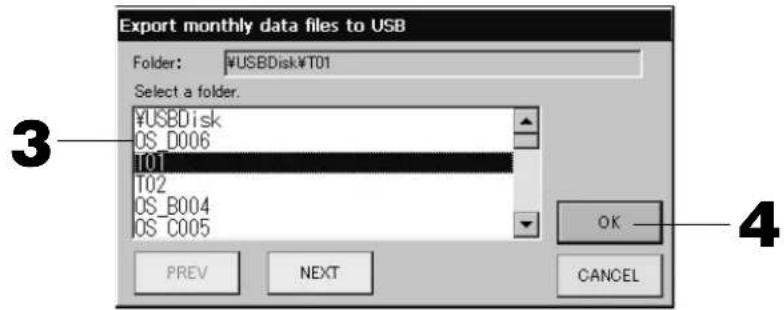

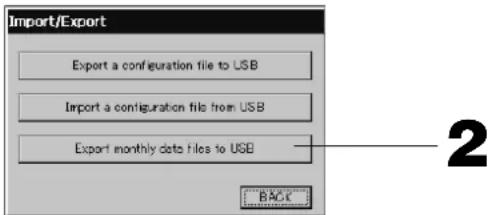

Die Schalﬂ äche „Export monthly data ﬁ les to USB” (Exportieren der monatl. Dateien in den USB) drücken. Aus dem Folder-Selection-Bildschirm einen Ordner auswählen. [Bildschirm Ordnerauswahl]

3. Auf den entsprechenden Ordner drücken.

Für den Seitenwechsel die Schaltﬂ ächen PREV (VORHERIGE) oder NEXT (NÄCHSTE) drücken.

4. Schaltﬂ äche OK drücken.

Die Anzeige wechselt zum Bestätigungsbildschirm (Bestätigungsbildschirm vom Dateiexport der Berech- nungsdaten / Deﬁ nition ﬁ le backup conﬁ rmation screen). Auf einem der beiden Bildschirme die Schaltﬂ äche OK drücken. Bitte beachten:

Mit Drücken der Schaltﬂ äche CANCEL (Abbruch) kehrt das System zum vorherigen Bildschirm zurück.

Die Schaltﬂ äche „Import a conﬁ guration ﬁ le from USB” wird nicht benötigt.

Zur Berechung auf einem PC siehe die in der Lieferung enthaltene CD-ROM. Wichtig!! Berechnungsdaten (1) Folgen Sie der obigen Prozedur, um die Berechnungsdaten auf den USB-Memory zu übertragen. (2) Entfernen Sie den USB-Memory vom Hauptsteuerpult und verbinden Sie ihn mit dem PC. (3) Die mit diesem Gerät gelieferte CD-ROM in den PC einlegen und die Software starten. (4) Die Software gemäß den Anweisungen auf der CD-ROM bedienen.

Der USB-Speicher muss nicht ständig an das Gerät angeschlossen sein.

Nach dem Installieren der Datenberechnungssoftware sind Schritt (3) und (4) nicht notwen- dig. Verwenden Sie die Software unter Berücksichtigung der Anleitung auf der CD-ROM.– 30 – Systeminformation Hier kann die vorliegende Version des Klimagerät-Management-Systems nachüberprüft werden. Beim Beim SC-SL3NA-BE können Sie den aktuellen Energieverbrauch der Gasuhr oder des Leistungsmessge- räts bestätigen. können Sie die Impulseingabe des aktuellen Tages von Gaszähler oder Wattzähler bestätigen.

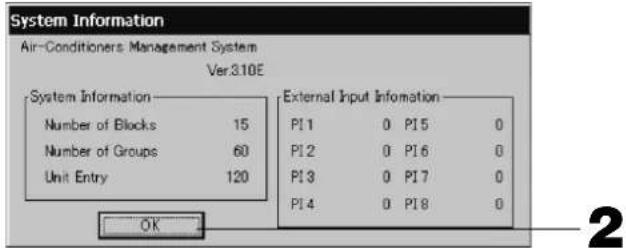

1. Im Hauptmenü die Schaltﬂ äche SYSTEM INFORMATION (Systeminformation) drücken.

2. Nach Überprüfen der Information die Schaltﬂ äche OK drücken.

Anzeige Systeminformation wird geschlossen. Hilfe

1. Schaltﬂ äche HELP (Hilfe) drücken.

Es werden Einzelheiten zu dem angezeigten Bildschirm wiedergegeben. Den Inhalt durch Drücken von

2. Schaltﬂ äche BACK (Zurück) drücken.

Die Anzeige kehrt zu dem vorherigen Bildschirm zurück.

Alle Fehlermeldungen ansehen <Alle Fehlermeldungen ansehen>

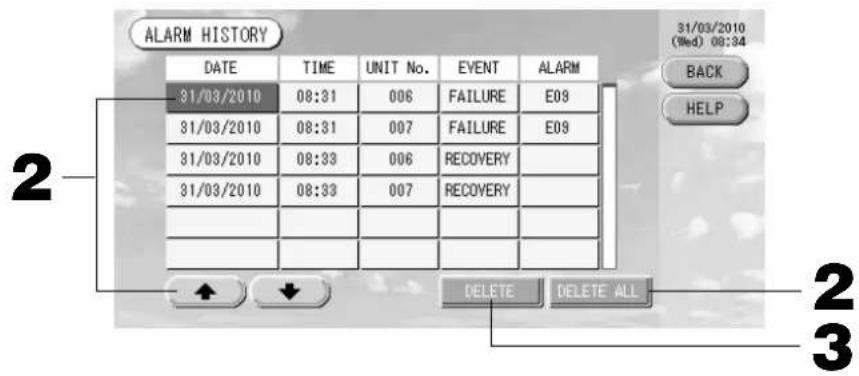

1. Auf dem Bildschirm Systemkonﬁ guration die Schaltﬂ äche ALARM HISTORY (alle Fehlermeldungen)

drücken. Seite 8 Den Inhalt des Bildschirms „ALARM HISTORY” überprüfen. <Element aus „Alarm History” löschen>

2. Auf das zu löschende Datum drücken.

Das Datum wird in umgekehrter Form dargestellt. Die Auswahl des Datums mit ändern.

3. Schaltﬂ äche DELETE (Löschen) drücken.

Das ausgewählte Element wird gelöscht. <Alle Elemente aus der „Alarm History” löschen>

2. Schaltﬂ äche DELETE ALL (Alles löschen) drücken.

Es werden alle Elemente der „Alarm History” gelöscht.

Mit Drücken der Schaltﬂ äche BACK (Zurück) kehrt das System zum Bildschirm Systemkonﬁ guration zurück. Seite 8

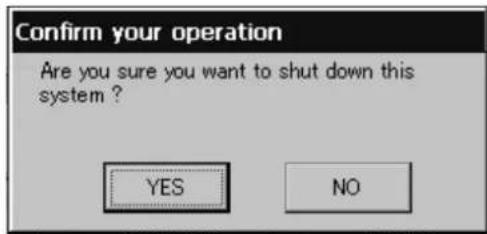

3– 31 – Wartung Zum Reinigen mit einem weichen trockenen Tuch abwischen. Bei starker Verschmutzung kann alles, außer dem Sensorfeld, mit einem Neutralreiniger in warmem Wasser abgewischt werden. Anschließend mit klarem Wasser nachwischen. Vorsicht Keine Farbverdünner, organische Lösungsmittel oder starke Säuren verwenden. Da sich dadurch die Farbe verändern bzw. die Lackierung abgelöst werden kann. Abschalten Der Bestätigen-Bildschirm erscheint, nachdem Schaltﬂ äche SHUT DOWN (Abschalten) im Hauptmenü gedrückt und das Passwort (

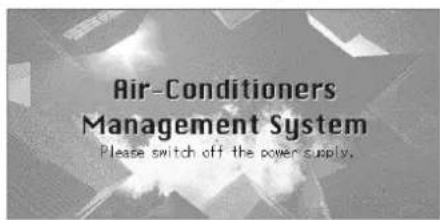

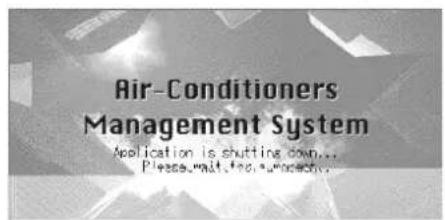

) Siehe Seite 6. Wenn Sie die Schaltﬂ äche YES (Ja) drücken, schaltet der Bildschirm auf den unten gezeigten um (a). Bitte warten Sie, bis die Meldung „Please switch off the power supply” (Betriebsstromversorgung ausschalten) erscheint. Wenn Sie nicht ausschalten wollen, drücken Sie die Schaltﬂ äche NO (Nein). Wenn der Bildschirm auf den unten gezeigten umschaltet (b), können Sie die Stromversorgung ausschalten. (a) (b)– 32 – Fehlerbehebung Es wird ein gelbes Gerätesy- mbol angezeigt. In dem Gerät ist eine Funktionsstörung aufgetreten. Das fehlerhafte Gerät wurde gestoppt. Kontaktieren Sie den Händler, bei dem Sie das Gerät gekauft haben. Der Händler benötigt folgende Informationen: „Farbe des Gerätsymbols”, „Funktionsstörung”, „Modell des fehlerhaften Geräts”, „Fehler-Nr.(E00)” usw. Es wird ein blaues Gerätesy- mbol angezeigt. Es ist ein Kommunikationsfehler aufgetreten. Kontaktieren Sie den Händler, bei dem Sie das Gerät gekauft haben. Der Händler benötigt folgende Infor- mationen: „Farbe des Gerätsymbols”, „Funktionsstörung”, „Modell des fehlerhaften Geräts” usw. Das Filtersymbol leuchtet auf. Luftﬁ lter reinigen. (Reinigungsanleitung siehe Bedienerhandbuch - im Lieferumfang des Geräts) Nach dem Reinigen die Schaltﬂ äche Filter Reset (Filter auf Null setzen) drücken. Die Wartungsanzeige leuchtet auf. Ein normale Inspektion ist erforderlich. Kontaktieren Sie den Händler, bei dem Sie das Gerät gekauft haben. Der Händler benötigt folgende Infor- mationen: „Farbe der Wartungsanzeige”, „Gerätemodell” usw.

Die Geräte-Nr. und die Wartungsanzeige kann auf dem Bildschirm UNIT INFORMATION (Geräteinformation) eingeholt werden. Seite 24 Der Bildschhirm reagiert nicht auf Berührung. Funktionsstörung möglicherweise aufgrund einer elektrostatischen Entladung. Netzschalter ausschalten und wieder einschalten (Reset der Stromversorgung). Kontaktieren Sie den Händler, bei dem Sie das Gerät gekauft haben unter Angabe der „Funktionsstörung”; möglicherweise ist das Gerät defekt, wenn der oben genannte Vorgang nicht hilft. Keine Bildschirmanzeige (dunkel).

Zum Schutz des Bildschirms wird die Hintergrundbeleuchtung nach einer bestimmten Zeit ausgeschal- tet. Bildschirm berühren. (Es kann eine Zeit dauern, bis die Bildschirmanzeige wieder erscheint)

Funktionsstörung möglicherweise aufgrund einer elektrostatischen Entladung. Netzschalter ausschalten und wieder einschalten (Reset der Stromversorgung). Kontaktieren Sie den Händler, bei dem Sie das Gerät gekauft haben unter Angabe der „Funktionsstö- rung”; möglicherweise ist das Gerät defekt, wenn der oben genannte Vorgang nicht hilft. Die Anzeige auf der Fernsteue- rung stimmt mit der Bildschirm- anzeige des Geräts nicht überein. Die Einstellungen für das repräsentative Gerät wird angezeigt, wenn in einer Gruppe mehrere Geräte registriert sind. Die Statusanzeigt für jedes einzelne Gerät überprüfen. Seite 24 In Betrieb/Stopp zeigt „In Betrieb” an, wenn eines oder mehrere Geräte arbeiten und „Stopp”, wenn kein Gerät arbeitet. Ein Klimagerät arbeitet eigenständig. Die Zeitplaneinstellunge überprüfen. Die für die Gruppe eingestellten Zeiten können verändert werden. Seite 20 Das Gerät fühlt sich warm an. Es ist nicht schlimm, wenn das Hauptgerät warm wird. In einer warmen Umgebung kann das ohne weiteres vorkommen. Für eine Umgebung mit einer Temperatur von 40°C sorgen. Vorsicht mit der Bedienungsumstellung, wenn das Hauptgerät heiß läuft. Die Ergebnisse der Berech- nung sind ungenau. (Nur SC-SL3NA-BE.)

Die Berechnung erfolgt nur dann, wenn die Gesamtbetriebszeit mehr als 30 Minuten pro Tag beträgt. Aus diesem Grund kann das Berechnungsergebnis etwas niedriger ausfallen.

Selbst wenn das Klimagerät den ganzen Tag nicht genutzt wird, wie zum Beispiel an Feiertagen, wird Bereitschaftsenergie verbraucht. Wenn der Stromverbrauch nur auf die Innengeräte, die in Betrieb waren, anteilig umgelegt wird, ist die an Feiertagen verbrauchte Energie nicht im Berechnungsergebnis enthalten. Demzufolge weicht das errechnete Gesamtergebnis vom tatsächlichen Stromverbrauch ab. Wenn andererseits der Verbrauch von Bereitschaftsenergie proportional auf alle Innengeräte einschließ- lich der Geräte, die nicht in Betrieb waren, umgelegt wird, stimmt das errechnete Gesamtergebnis mit dem tatsächlichen Stromverbrauch überein. In diesem Fall jedoch wird der Verbrauch von Bereitschaft- senergie nicht nur auf die Bewohner umgelegt, die tatsächlich Innengeräte betrieben haben, sondern auch auf leerstehende Wohnungen und Bewohner, die ihre Innengeräte nicht benutzt haben. Da dies zu Problemen zwischen den Bewohnern führen kann, wurde dieses Verfahren nicht angewendet. Wenn es eine Abweichung zwischen dem errechneten Gesamtergebnis und dem tatsächlichen Stromverbrauch gibt, versuchen Sie den Stromverbrauch unter Verwendung eines Tabellenkalkulationsprogramms auf die Bewohner, die ihre Innengeräte tatsächlich betrieben haben, entsprechend der Berechungsergeb- nisse jeweils neu umzulegen. „Importing a conﬁ guration ﬁ le from USB memory has failed. Check the conﬁ guration ﬁ le in the USB memory.” Meldung wird angezeigt. Möglicherweise kann entweder die Deﬁ nitionsdatei nicht auf den USB-Speicher gesichert werden oder es kann kein Ordner zugeordnet werden. Überprüfen und den Vorgang noch mal wiederholen. Erscheint diese Meldung wieder, setzen Sie sich mit Ihrem Händler in Verbindung. „Exporting a conﬁ guration ﬁ le to USB memory has failed.” oder „Exporting monthly data ﬁ les to USB memory has failed” Meldung wird angezeigt. Möglicherweise ist der USB-Speicher selbst oder die Ordner im USB-Speicher beschädigt. Alle Dateien auf dem USB-Speicher löschen und neu erstellen. Erscheint diese Meldung wieder, setzen Sie sich mit Ihrem Händler in Verbindung. „USB memory was not found.” Meldung wird angezeigt. Der USB-Speicher ist möglicherweise nicht richtig eingeschoben. USB-Speicher entfernen und neu einsetzen. Soll- te diese Meldung wiederholt erscheinen, kann der USB-Speicher beschädigt oder nicht eingesteckt sein. Mit dem mitgelieferten USB-Speicher wiederholen und Betrieb erneut starten. Erscheint diese Meldung wieder, setzen Sie sich mit Ihrem Händler in Verbindung. Die Fehlermeldungen „SL- 0X-self address duplication error was detected.” „SL-0X- self transmission data read error was detected.” „SL-0X- data transmission error was detected.” werden angezeigt. Kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben. (Überprüfen Sie noch einmal die Kommuni- kationsverbindungen der Geräte)– 33 – Achten Sie darauf, dass Sie die monatliche Berechnung durchführen (nur SC-SL3NA-BE)

Wir können keine Kompensation leisten, wenn die monatliche Berechnung aufgrund der Störung dieser Zentraleinheit nicht möglich war.

Da die monatliche Berechnung des Stromverbrauchs durch diese Daten nicht mit OIML konform ist, kann sie nicht für öffentliche Einrichtungen verwendet werden. Darüber hinaus sind alle Berechnungsergebnisse ohne Gewähr.

Bitte bereiten Sie den PC, eine Tabellenkalkulation wie zum Beispiel EXCEL, einen Drucker, ein Voltmeter und eine Gasuhr vor, die für eine Berechnung notwendig sind. Andere Fehlermeldungen als die oben erwähnten werden angezeigt. Betrieb gemäß Bildschirmanweisung durchführen oder die Netzverbindung aus und wieder einschalten (Reset der Stromversorgung). Erscheint die Meldung wieder, setzen Sie sich mit Ihrem Händler in Verbindung. Die Raumtemperaturanzeige ändert sich nicht von „--”. Wenn die Einlasslufttemperatur 0°C oder weniger beträgt, wird „ -- ” angezeigt. Wenn eine Abweichung zur Anzeige an der Fernbedienung vorliegt, kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben. Wenn Sie auf dem Bildschirm für die Funktionseinstel- lungen für das individuelle Sperren/Entsperren „Gültig” wählen, wird die individuelle Bedienung der Fernbedie- nung nicht funktionieren. Diese Funktion kann bei den Inneneinheiten des Modells KXE4 oder später und der Fernbedienung Modell RC-E1 oder später, angewendet werden. Stellen Sie sicher, dass Sie „Ungültig” für das individuelle Sperren/Entsperren auf dem Bildschirm für die Funktionseinstellungen wählen. Im Falle, dass der Betriebszu- stand eines oder sämtlicher Klimageräte, die zu einer Gruppe zusammengefasst sind, nicht angezeigt wird. Es könnte ein Missverhältnis bei der Kommunikationslinie oder den Einstellungen dieser Zentralsteuerung vorliegen. Setzen Sie sich bitte mit dem Händler in Verbindung, bei dem Sie das Produkt erworben haben. Der Bildschirm dieser Zen- tralsteuerung kehrt nicht zum normalen Bildschirm zurück, auch wenn Sie den Reset- Schalter betätigen. Das kann darauf hinweisen, dass die Zentralsteuerung eine Fehlfunktion aufweist. Setzen Sie sich bitte mit dem Händler in Verbindung, bei dem Sie das Produkt erworben haben.– 34 – Installation Installieren Sie die Zentralsteue- rung nicht in lauten Umgebun- gen. Eine Installation in der Nähe von Computern, Automatiktüren, Fahr- stühlen oder Geräten, die Lärm erzeugen, das wird zu ungenauem Betrieb führen. Installieren Sie das Hauptsteuer- pult nicht in sehr feuchten oder stark vibrierenden Umgebungen. Funktionsstörungen treten auf, wenn das Gerät in einer Umgebung aufgestellt ist, in der es Feuchtig- keit, Spritzwasser oder starken Vi- brationen ausgesetzt ist. Orte vermeiden, die das Klimage- rät direkter Sonneneinstrahlung oder einer nahen Wärmequelle aussetzten. Direkte Sonneneinstrahlung oder eine nahe Wärmequelle verursa- chen Funktionsstörungen im Be- triebsablauf. Kundendienst

Bei Reparaturanfragen folgende Informationen bereit halten:

Eine möglichst genaue Fehlerbeschreibung

Adresse, Name, Telefon-Nummer

Transport Da fachmännische Techniken notwendig sind, soll- ten Sie immer Ihren Fachhändler kontaktieren. In solchen Fällen wird für den Transport eine Ge- bühr fällig.

Reparaturarbeiten nach Ablauf der Garantiefrist. Wenden Sie sich an Ihren Fachhändler. Die Garantiezeit beträgt ein Jahr ab Installation. Reparaturen nach diesem Zeitpunkt werden in Rechnung gestellt. Bitten Sie Ihren Händler um Rat.
