Produkttyp	Küchenmaschine
Marke	CASO
Modell	KM 1800 BlackG
Leistung	1800 W
Stromversorgung	220-240 V ~ 50/60 Hz
Schüsselkapazität	4,5 Liter
Schüsselmaterial	Glas
Einstellbare Geschwindigkeiten	10 Stufen (1-10)
Timer	Ja, einstellbar bis 60 Minuten
Hauptfunktionen	Mischen, Schlagen, Rühren, Kneten
Im Lieferumfang enthaltene Zubehörteile	Knethaken, Flachrührer, Schneebesen, Spritzschutz, Silikon-Teigkelle
Optionales Zubehör	Multi-Reibe-Set (Ref. 3160), Fleischwolf (Ref. 3161), Nudelzubehör (Ref. 3162)
Pflege und Reinigung	Schüssel und Zubehör spülmaschinengeeignet; Motorgehäuse mit einem feuchten Tuch abwischen
Sicherheit	Automatische Abschaltung bei angehobenem Kopf, Spritzschutz, Sicherheitsverriegelung, Überlastschutz
Reparierbarkeit	Reparaturen durch einen autorisierten Fachmann; nur Original-Ersatzteile verwenden
Garantie	24 Monate (2 Jahre)
Verwendung	Haushalt

Häufig gestellte Fragen - KM 1800 BlackG CASO

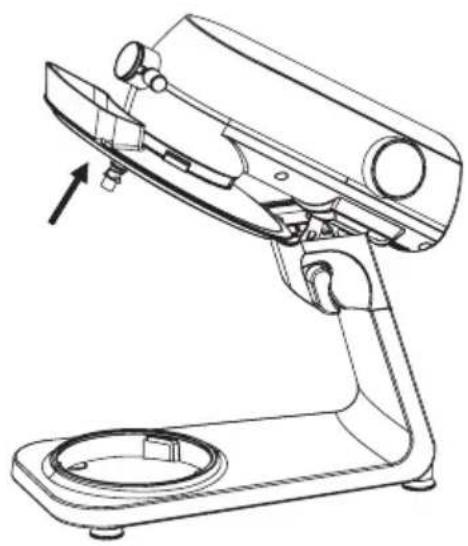

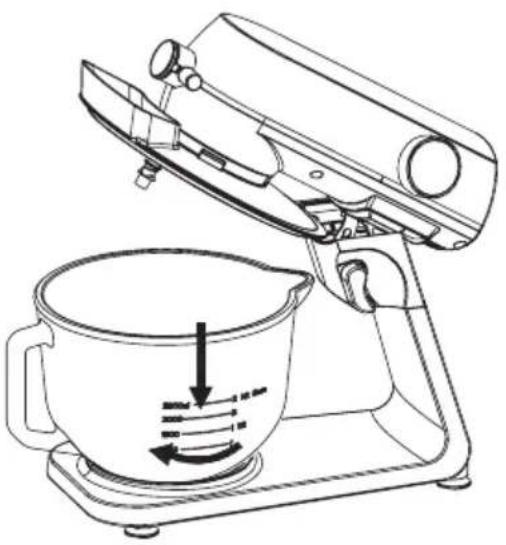

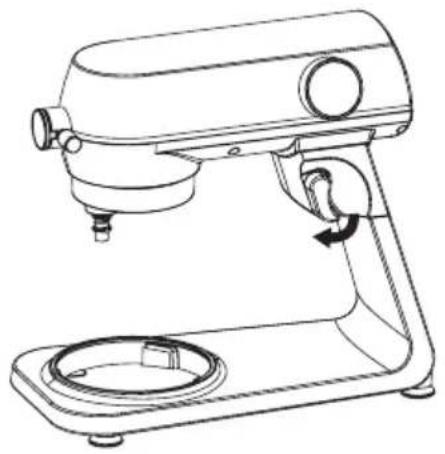

Wie baue ich die Küchenmaschine zusammen, um den Knethaken zu verwenden?

Senken Sie den Motorkopf, indem Sie den Entriegelungshebel ziehen. Setzen Sie den Spritzschutz und dann die Rührschüssel auf die Basis. Hängen Sie den Knethaken in den Antrieb ein, indem Sie ihn nach rechts drücken, bis er einrastet. Senken Sie den Kopf und überprüfen Sie, ob der Hebel einrastet. Einstecken und einschalten.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und das Gerät korrekt zusammengebaut ist. Stellen Sie sicher, dass der Motorkopf ordnungsgemäß abgesenkt und verriegelt ist. Wenn das Problem weiterhin besteht, ziehen Sie den Stecker und warten Sie 30 Minuten, bevor Sie es erneut versuchen.

Wie stelle ich den Timer ein?

Drücken Sie die Taste ▲ oder ▼, um die Zeit einzustellen (10-Sekunden-Schritte oder 1 Minute bei gedrückt halten). Die maximale Dauer beträgt 60 Minuten. Drücken Sie ▶|| zum Starten. Der Timer zählt die Zeit herunter und das Gerät stoppt automatisch mit drei akustischen Signalen.

Kann ich die Schüssel und das Zubehör in der Spülmaschine waschen?

Ja, die Glasschüssel, die Rührelemente (Knethaken, Flachrührer, Schneebesen), der Spritzschutz und die Silikon-Teigkelle sind spülmaschinengeeignet. Das Motorgehäuse sollte mit einem feuchten Tuch abgewischt werden, niemals in Wasser tauchen.

Das Gerät stoppt während des Gebrauchs, was tun?

Dies liegt wahrscheinlich an Überhitzung oder Überlastung. Stellen Sie die Geschwindigkeit auf 0, schalten Sie aus, ziehen Sie den Stecker und entfernen Sie die Lebensmittel. Lassen Sie es 30 Minuten abkühlen. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann ich den Fleischwolfaufsatz mit dieser Küchenmaschine verwenden?

Ja, ein Fleischwolf ist als optionales Zubehör erhältlich (Ref. 3161). Damit können Hackfleisch, Tartar und Würste hergestellt werden. Befolgen Sie die Montageanleitung, die dem Zubehör beiliegt.

Was ist die maximale Schüsselkapazität?

Die Schüssel hat ein Fassungsvermögen von 4,5 Litern, aber die maximale Menge der zu verarbeitenden Zutaten beträgt 2 kg. Überschreiten Sie diese Grenze nicht, um eine Überlastung zu vermeiden.

Wie reinige ich das Motorgehäuse?

Ziehen Sie den Netzstecker. Wischen Sie das Motorgehäuse mit einem weichen, leicht feuchten Tuch ab. Achten Sie darauf, dass die Antriebswellen trocken und sauber bleiben. Tauchen Sie den Motor niemals in Wasser oder in die Spülmaschine.

Das Gerät macht ein ungewöhnliches Geräusch, was überprüfen?

Überprüfen Sie, ob die Lebensmittelmenge 2 kg nicht überschreitet. Wenn die Betriebszeit zu lang ist, kann das Gerät überlasten. Reduzieren Sie die Menge oder lassen Sie es abkühlen. Stellen Sie auch sicher, dass der Motorkopf richtig verriegelt ist.

Wie lange ist die Garantiezeit?

Die Garantie beträgt 24 Monate (2 Jahre) ab Kaufdatum für Herstellungs- oder Materialfehler. Sie gilt in Deutschland, Österreich und den Niederlanden. Für andere Länder kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG KM 1800 BlackG CASO

Garantiegeber: Braukmann GmbH | Raiff eisenstraße 9 | D-59757 Arnsberg

Service-Hotline International:

Tel.: [phone] / 80 55 4 - 99

Fax: [phone] / 80 55 4 - 77

eMail: [e-mail] | Internet: www.caso-design.de

Sie finden die aktuellste Version der Bedienungsanleitung auch auf unserer Homepage: www.caso-design.de

Dokument-Nr.: 03157 08-07-2022

Bildabweichungen zur Originalware sind technisch bedingt möglich.

Druck – und Satzfehler vorbehalten.

© 2022 Braukmann GmbH

EN

FR

IT

ES

NL

PT

PL

SE

Inhaltsverzeichnis

1 Allgemeines....4

1.1 Informationen zu dieser Anleitung ....4

1.2 Warnhinweise 4

1.3 Haftungsbeschränkung 5

1.4 Urheberschutz 5

2 Sicherheit......5

2.1 Bestimmungsgemäße Verwendung....5

2.2 Allgemeine Sicherheitshinweise....6

2.3 Verletzungsgefahr 8

2.4 Gefahr durch elektrischen Strom....9

3 Inbetriebnahme....10

3.1 Sicherheitshinweise....10

3.2 Lieferumfang und Transportinspektion 10

3.3 Auspacken....11

3.4 Anforderungen an den Aufstellort....11

3.5 Elektrischer Antrieb....11

4 Aufbau und Funktion....12

4.1 Übersicht 12

4.2 Zusammenbau für den Gebrauch der Rührelemente......13

4.3 Bedienelemente....14

4.4 Typenschild....14

5 Bedienung und Betrieb 15

5.1 Vor dem Erstgebrauch 15

5.2 Gerät einschalten: 15

5.3 Einstellen der Geschwindigkeitsstufen: 16

5.4 Timer einstellten / Count-Down (17):....16

5.5 Gebrauch Rührfunktion....16

6 Reinigung und Pflege 17

6.1 Sicherheitshinweise....17

6.2 Reinigung vom Gehäuse und dem Bedienfeld 18

7 Störungsbehebung....18

7.1 Sicherheitshinweise....18

7.2 Störungen....18

8 Entsorgung des Altgerätes....19

8.1 Entsorgung der Verpackung....19

9 Garantie....20

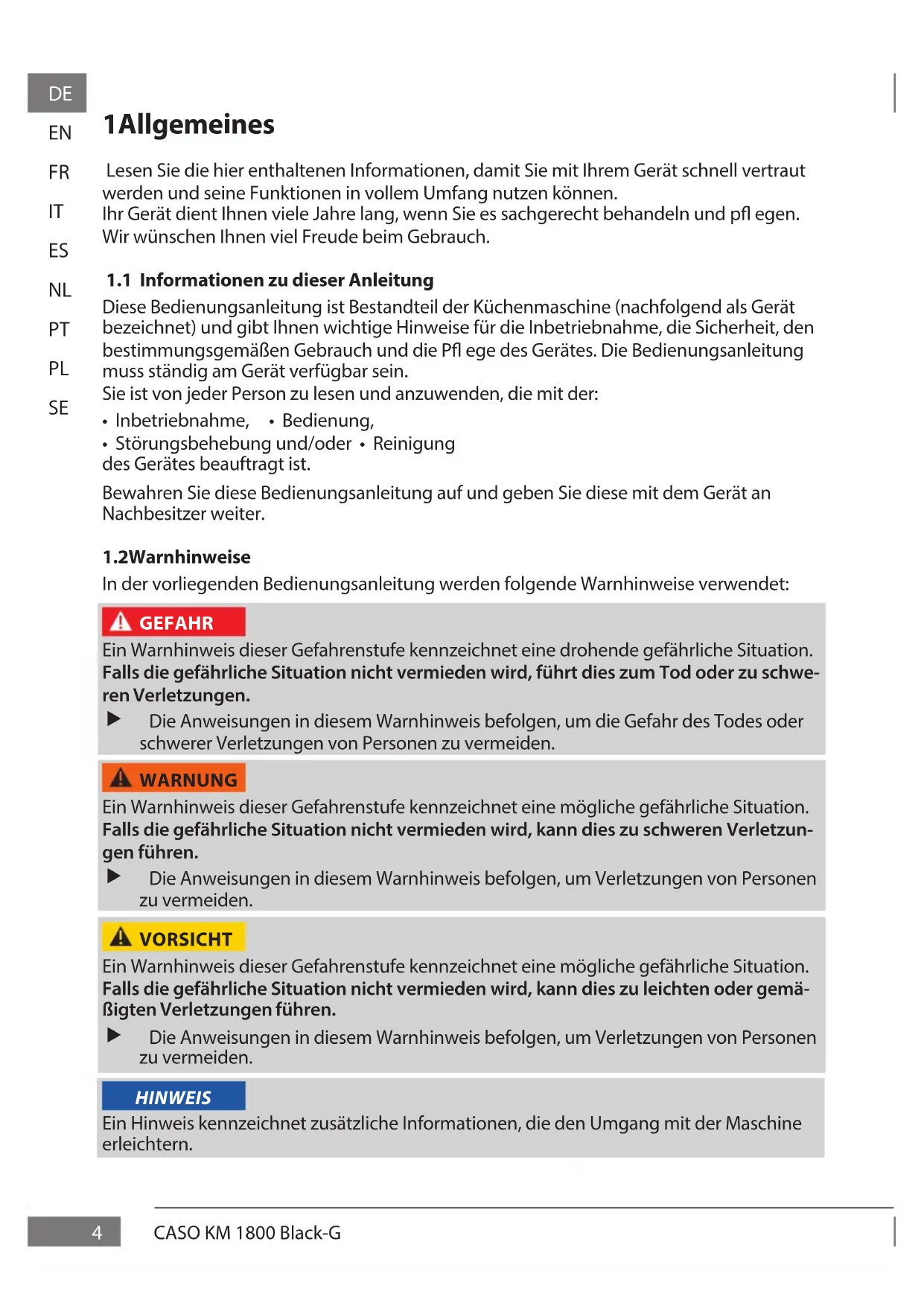

1Allgemeines

Lesen Sie die hier enthaltenen Informationen, damit Sie mit Ihrem Gerät schnell vertraut werden und seine Funktionen in vollem Umfang nutzen können.

Ihr Gerät dient Ihnen viele Jahre lang, wenn Sie es sachgerecht behandeln und pfl egen.

Wir wünschen Ihnen viel Freude beim Gebrauch.

1.1 Informationen zu dieser Anleitung

Diese Bedienungsanleitung ist Bestandteil der Küchenmaschine (nachfolgend als Gerät bezeichnet) und gibt Ihnen wichtige Hinweise für die Inbetriebnahme, die Sicherheit, den bestimmungsgemäßen Gebrauch und die Pfl ege des Gerätes. Die Bedienungsanleitung muss ständig am Gerät verfügbar sein.

Sie ist von jeder Person zu lesen und anzuwenden, die mit der:

• Inbetriebnahme, • Bedienung,
• Störungsbehebung und/oder • Reinigung des Gerätes beauftragt ist.

Bewahren Sie diese Bedienungsanleitung auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.

1.2 Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, führt dies zum Tod oder zu schweren Verletzungen.

Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden.

WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu schweren Verletzungen führen.

Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

VORSICHT

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu leichten oder gemäßigten Verletzungen führen.

Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.

HINWEIS

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit der Maschine erleichtern.

1.3Haftungsbeschränkung

Alle in dieser Anleitung enthaltenen technischen Informationen, Daten und Hinweise für die Installation, Betrieb und Pfl ege entsprechen dem letzten Stand bei Drucklegung und erfolgen unter Berücksichtigung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche hergeleitet werden. Der Hersteller übernimmt keine Haftung für Schäden aufgrund:

• Nichtbeachtung der Anleitung
- Nicht bestimmungsgemäßer Verwendung
- Unsachgemäßer Reparaturen
- Technischer Veränderungen, Modifi kationen des Gerätes
- Verwendung nicht zugelassener Ersatzteile

Modifi kationen des Gerätes werden nicht empfohlen und sind nicht durch die Garantie gedeckt. Übersetzungen werden nach bestem Wissen durchgeführt. Wir übernehmen keine Haftung für Übersetzungsfehler, auch dann nicht, wenn die Übersetzung von uns oder in unserem Auftrag erfolgte. Verbindlich bleibt allein der ursprüngliche deutsche Text.

1.4Urheberschutz

Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte, auch die der fotomechanischen Wiedergabe, der Vervielfältigung und der Verbreitung mittels besonderer Verfahren (zum Beispiel Datenverarbeitung, Datenträger und Datennetze), auch teilweise, behält sich die Braukmann GmbH vor. Inhaltliche und technische Änderungen vorbehalten.

2Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Personen und Sachschäden führen.

2.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist nur für den Gebrauch im Haushalt in geschlossenen Räumen zum
- Verrühren, Verquirlen und Aufschlagen von Lebensmitteln (Rührelemente)
- Schneiden und Raspeln von Lebensmitteln (optional erhältlicher Reib-Aufsatz, Caso-Artikel Nr. 3160)
- Herstellen von Hackfl eisch, Tartar und Wurst (optional erhältlicher Fleischwolf-Aufsatz mit Wursttüllen Caso-Artikel Nr. 3161)
- Fertigen von unterschiedlichen Pastasorten (optional erhältlicher Pasta-Maker Caso-Artikel Nr. 3162) bestimmt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Das Gerät ist NICHT für die Verarbeitung von Eiswürfeln, gefrorenen Lebensmitteln, Lebensmittel mit hartem Kern (wie z.B. Kirschen) oder ähnlich harten Nahrungsmitteln geeignet.

WARNUNG

Gefahr durch nicht bestimmungsgemäße Verwendung!

Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.

Das Gerät ausschließlich bestimmungsgemäß verwenden.
Die in dieser Bedienungsanleitung beschriebenen Vorgehensweisen einhalten.

Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Das Risiko trägt allein der Betreiber.

2.2 Allgemeine Sicherheitshinweise

HINWEIS

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden allgemeinen Sicherheitshinweise: Lesen Sie diese Hinweise sorgfältig und schauen Sie sich genau die Illustrationen in dieser Anleitung an, bevor Sie das Gerät benutzen.

Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
Bei Beschädigung der Antriebleitung muss eine neue Antriebleitung durch eine autorisierte Fachkraft installiert werden.
▶ Dieses Gerät darf nicht von Personen mit reduzierten physischen, sensorischen und mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen genutzt werden.
▶ Dieses Gerät darf nicht von Kindern benutzt werden. Gerät und Stromkabel sind von Kindern fern zu halten.
▶ Kinder dürfen mit dem Gerät nicht spielen.
▶ Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern durchgeführt werden.
Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.
Reparaturen dürfen nur von qualifi ziertem Fachpersonal durchgeführt werden, die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

HINWEIS

▶ Eine Reparatur des Gerätes während der Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausge- tauscht werden. Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen werden.
▶ Verwenden Sie ausschließlich das mitgelieferte Zubehör. Die Garantie des Gerätes verfällt, wenn Sie Zubehör anderer Hersteller verwenden.
Reinigen Sie vor der ersten Benutzung sorgfältig alle Bauteile, die mit Lebensmitteln in Kontakt kommen können.
▶ Stecken Sie den Netzstecker sofort nach Gebrauch aus.
▶ Verarbeiten Sie keine Knochen, Nüsse oder andere harte Zutaten.
Fleischwolf: Verarbeiten Sie Fleischstücke ohne Sehnen, Knochen und Fett.
▶ Verwenden Sie das Gerät kontinuierlich maximal für 10 Minuten. Lassen Sie dann das Gerät für 30 Minuten abkühlen.
Das Gerät nicht in Wasser oder andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.
Überladen Sie das Gerät nicht und betreiben Sie es nicht im Leerlauf.
▶ Vergewissern Sie sich, dass alle Teile richtig montiert sind und fest sitzen.
▶ Verwenden Sie das Gerät nicht für andere Zwecke außer haushaltsübliche Zwecke.
Das Gerät ist nicht dazu bestimmt mit einer externen Zeitschaltuhr oder einer separaten Fernsteuerung benutzt zu werden.
Überladen Sie den Einfüllschacht/das Schneckengehäuse nicht und drücken Sie die Zutaten mit dem Stopfer nicht zu fest nach unten, das Gerät könnte beschädigt werden.
▶ Verwenden Sie immer nur einen Aufsatz (Rührelemente, Reib-Aufsatz, Fleischwolf-Aufsatz oder Pasta Maker).

HINWEIS

Wir empfehlen, bei der Benutzung von Zubehörteilen die Rührschüssel einzusetzen, um eine Verletzung durch die rotierende Antriebswelle zu vermeiden.
▶ Die maximale Füllmenge von 2 kg darf nicht überschritten werden.
▶ Verarbeiten Sie keine gefrorenen Zutaten. Das Gerät könnte beschädigt werden.
Das Gerät schaltet sich im Fall einer Überhitzung aus. Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen, bevor Sie es erneut benutzen.
Das Gerät darf während des Betriebs nicht bewegt werden.

2.3Verletzungsgefahr

WARNUNG

Bei unvorsichtiger Verwendung des Gerätes besteht

Verletzungsgefahr. Beachten Sie die folgenden Sicherheitshinweise, um Verletzungen zu vermeiden:

Greifen Sie niemals in das Schneckengehäuse des Fleischwolf-Aufsatzes/ greifen Sie niemals in den Einfüllschacht des Reib-Aufsatzes, wenn das Gerät eingeschaltet ist. Benutzen Sie immer den Stopfer.
Berühren Sie das Zubehör nicht, wenn das Gerät in Betrieb ist.
▶ Vergewissern Sie sich, dass der Motor und das Zubehör zum Stillstand gekommen sind, bevor Sie das Gerät berühren.
Die Reib-Trommeln des Reib-Aufsatzes, das Messer des Fleischwolf-Aufsatzes sind scharf, fassen Sie diese vorsichtig an. Seien Sie vorsichtig im Umgang mit den Klingen/Messern beim Leeren oder Reinigen der Aufsätze.
Greifen Sie niemals in die Rührschüssel oder die Rührelemente, den Reib-Aufsatz, den Fleischwolf-Aufsatz oder den Pasta Maker wenn diese montiert sind und der Netzstecker eingesteckt ist.

Zu Ihrer eigenen Sicherheit:

▶ Berühren Sie keine Teile während sie sich bewegen.
Achten Sie darauf, dass lose Kleidung, langes Haar oder das Stromkabel die Teile während sie sich bewegen nicht berühren.

WARNUNG

Führen Sie keine Gegenstände (z.B. Besteck) in den Einfüllschacht, das Schneckengehäuse, die Aufsätze oder die Rührschüssel ein. Es besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.
Wenn etwas die Reib-Trommel, die Messer oder Klingen blockiert, dann ziehen Sie erst den Netzstecker aus der Steckdose und warten ab, bis das Gerät vollständig zum Stillstand gekommen ist. Versuchen Sie dann vorsichtig die Blockade zu entfernen.
Ziehen Sie vor der Montage/Demontage von Rührelementen (Knethaken, Flachrührer, Schneebesen), Reib-Aufsatz (mit Trommel), Fleischwolf-Aufsatz (mit Bauteilen) oder Pasta Maker den Netzstecker.
Ziehen Sie immer erst den Netzstecker, bevor Sie die Rührschüssel entfernen.
Ziehen Sie den Netzstecker und warten Sie bis alle sich bewegen- den Bauteile zum Stillstand gekommen sind, bevor Sie diese ent- fernen.
Ziehen Sie den Netzstecker wenn das Gerät nicht beaufsichtigt ist, vor jeder Reinigung und bevor Sie Zubehör oder Bautteile entfernen oder einbauen.
Fleischwolf: Halten Sie niemals Ihr Gesicht über das Schneckengehäuse mit Einfüllschale, wenn der Motor läuft. Sollten Sie bei der Vorbereitung der Zutaten Knochen oder andere harte Bestandteile übersehen haben, könnten diese genauso wie Fleischstücke herausgeschleudert werden. Achtung Verletzungsgefahr!

2.4 Gefahr durch elektrischen Strom

GEFAHR

Lebensgefahr durch elektrischen Strom! Beim Kontakt mit unter Spannung stehenden Leitungen oder Bauteilen besteht Lebensgefahr! Beachten Sie die folgenden Sicherheitshinweise, um eine Gefährdung durch elektrischen Strom zu vermeiden:

Bei Beschädigung der Antriebleitung muss eine spezielle Antriebleitung durch eine vom Hersteller autorisierte Fachkraft installiert werden.

GEFAHR

▶ Betreiben Sie dieses Gerät nicht, wenn sein Stromkabel oder -stecker beschädigt ist, wenn es nicht ordnungsgemäß arbeitet oder wenn es beschädigt oder fallengelassen wurde. Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder seiner Serviceagentur oder einer ähnlich qualifi zierten Person ersetzt werden, um Gefahren zu vermeiden.
- Öff nen Sie auf keinen Fall das Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr. Darüber hinaus können Funktionsstörungen am Gerät auftreten.

3Inbetriebnahme

In diesem Kapitel erhalten Sie wichtige Hinweise zur Inbetriebnahme des Gerätes. Beachten Sie die Hinweise um Gefahren und Beschädigungen zu vermeiden.

3.1 Sicherheitshinweise

WARNUNG

Bei der Inbetriebnahme des Gerätes können Personen- und Sachschäden auftreten! Beachten Sie die folgenden Sicherheitshinweise um die Gefahren zu vermeiden:

Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

3.2LieferumfangundTransportinspektion

Das Gerät wird standardmäßig mit folgenden Komponenten geliefert:

• Küchenmaschine KM 1800 Black
• Rührelemente (Knethaken, Flachrührer, Schneebesen)
  • Glasschüssel mit Griff (4,5 Liter)
  • Spritzschutz mit Einfüllschacht
• Silikon-Teigschaber
  • Bedienungsanleitung

Optional:

- Multireibe-Set (gesondert erhältlich, Caso-Artikel Nr. 3160): Reibaufsatz/Einfüllschacht, Stopfer, Trommel zum Schneiden, Trommel zum grob Raspeln, Trommel zum fein Raspeln

- Fleischwolf-Aufsatz (gesondert erhältlich, Caso-Artikel Nr. 3161): Einfüllschale, 2 in 1 Stopfer (beinhaltet drei Edelstahl-Wurstvorsätze (Druchmesser = dick - 32 mm, medium - 19 mm, dünn - 13 mm)), Schneckengehäuse, Einfüllschacht, Schnecke, Klinge, drei Lochscheiben (fein - 3 mm, medium - 5 mm, grob - 7 mm), Wurstbeförderer, Fixierungsring/Überwurfmutter.

- Pasta Maker (gesondert erhältlich, Caso-Artikel Nr. 3162):

Verstellbare Walze bzw. Aufsatz für Lasagneplatten, Aufsatz für Tagliatelle, Aufsatz für Spaghetti, Reinigungsbürsten

HINWEIS

Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden.
Melden Sie eine unvollständige Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport sofort dem Spediteur, der Versicherung und dem Lieferanten.

3.3 Auspacken

Zum Auspacken des Gerätes entnehmen Sie das Gerät aus dem Karton und entfernen Sie das Verpackungsmaterial.

HINWEIS

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall wieder ordnungsgemäß verpacken zu können.

3.4 Anforderungen an den Aufstellort

Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:

• Das Gerät muss auf einer ebenen und stabilen Oberfl ä che aufgestellt werden.
• Wählen Sie den Aufstellort so, dass Kinder nicht an das Gerät gelangen können.
• Das Gerät ist nicht für den Einbau in einer Wand oder einem Einbauschrank vorgesehen.
• Verwenden Sie das Gerät nicht im Freien.
• Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung oder in der Nähe von brennbarem Material auf.
• Der Einbau und die Montage dieses Gerätes an nichtstationären Aufstellungsorten (z. B. Schiff en) dürfen nur von Fachbetrieben/Fachleuten durchgeführt werden, wenn sie die Voraussetzungen für den sicherheitsgerechten Gebrauch dieses Gerätes sicherstellen.

3.5 Elektrischer Antrieb

Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Antrieb folgende Hinweise zu beachten:

• Vergleichen Sie vor dem Anschließen des Gerätes die Antriebdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft.
  • Die Steckdose muss über einen 16A-Sicherungsschutzschalter abgesichert sein.
• Der Antrieb des Gerätes an das Elektronetz darf maximal über ein 3 Meter langes, abgewickeltes Verlängerungskabel mit einem Querschnitt von 1,5 mm ^2 erfolgen. Die Verwendung von Mehrfachsteckern oder Steckdosenleisten ist wegen der damit verbundenen Brandgefahr verboten.
• Vergewissern Sie sich, dass das Stromkabel unbeschädigt ist und nicht unter dem Gerät oder über heiße oder scharfkantige Flächen verlegt wird.
• Wickeln Sie das Stromkabel vor jedem Gebrauch vollständig ab.

- Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.

4 Aufbau und Funktion

4.1Übersicht

① Motorkopf
② Frontabdeckung / Antriebswelle für Multireibe, Fleischwolf-Aufsatz und Pasta Maker
③ Antriebswelle für Rührelemente
④ Entriegelungshebel für Motorkopf

⑤ Bedienpanel
⑥ Deckel (Spritzschutz) mit Öff nung
⑦ Rührschüssel
⑧ Knethaken
⑨ Flachrührer
10 Schneebesen

4.2 Zusammenbau für den Gebrauch der Rührelemente

Abb.1

1. Stellen Sie die Küchenmaschine auf eine stabile Oberfl äche.
2. Drücken Sie den Motorkopf (1) leicht nach unten und ziehen Sie gleichzeitig den Entriegelungshebel (4) Richtung Antriebswellen (2,3).
3. Kippen Sie den Motorkopf nach oben, bis der Entrieglungshebel einrastet.

1. Setzen Sie den Deckel (Spritzschutz (6)) auf den Motorkopf. Achten Sie darauf, dass Sie den Deckel nach unten gewölbt aufsetzten und die Einfüllöffnung so platziert ist, dass Sie während des Gebrauchs Zutaten einfüllen können.

1. Setzen Sie die Rührschüssel (7) auf den Sockel und drehen Sie die Schüssel im Uhrzeigersinn fest. Um die Rührschüssel zu entnehmen, drehen Sie sie gegen den Uhrzeigersinn wieder los.

1. Hängen Sie das Rührelement (Knethaken (8), Flachrührer (9) oder Schneebesen (10)) in den Antrieb für die Rührelemente ein, indem Sie das Rührelement nach oben drücken und nach rechts schieben, bis die Stifte einrasten.

HINWEIS

Achten Sie darauf, dass die Antriebswelle und das innere des Verbindungsstücks der Rühr-elemente trocken und sauber sind.

1. Drücken Sie den Motorkopf leicht nach unten und ziehen Sie gleichzeitig den Entriegelungshebel Richtung Antriebswellen.

2. Kippen Sie den Motorkopf nach unten, bis der Entrieglungshebel einrastet.

11 An/Aus-Taste
12 Anzeige der Geschwindigkeitsstufen
13 Geschwindigkeitsstufeerhöhen Zeit erhöhen
14 Geschwindigkeitsstufeverringern Zeit verringern
15 Start/Pause/Stop-Taste
16 Einstell-Taste
17 Zeitanzeige

4.4Typenschild

Das Typenschild mit den Anschluss - und Leistungsdaten befindet sich an der Unterseite des Gerätes.

5 Bedienung und Betrieb

In diesem Kapitel erhalten Sie wichtige Hinweise zur Bedienung des Gerätes. Beachten Sie die Hinweise, um Gefahren und Beschädigungen zu vermeiden.

5.1 Vor dem Erstgebrauch

Reinigen Sie das Gerät wie unter „Reinigung und Pfl ege“ beschrieben.

Zubehörübersicht und Mengenempfehlungen

ZubehörVerwendung

Knethaken

Verschiedene Teigsorten wie z. B. süße und herzhafte Hefeteige, Pastateig, schwere Teige, Brot uvm.

Flachrührer

Gleichmäßiges Verrühren von Zutaten z. B. für Kuchen, Gebäck, leichte Teige, (Kartoff el-)Püree uvm.

Schneebesen

Aufschlagen von z. B. Sahne, Eiweiß, Cremes, Zuckerguss, Dips uvm.

HINWEIS

Vorsicht! Das Getriebe der Küchenmaschine ist zusammenhängend. Wenn der Antrieb der Rührelemente läuft, läuft auch der Antrieb für die Zubehörteile. Montieren Sie die Frontabdeckung, wenn Sie die Rührelemente benutzen oder stellen Sie die Rührschüssel unter den hinteren Antrieb, wenn Sie die Zubehörteile benutzen, um Verletzungen zu vermeiden.
Beim Erstgebrauch kann ein leichter Geruch entstehen. Dieser ist harmlos und verschwindet mit der Zeit.

5.2 Gerät einschalten:

1. Prüfen Sie, ob die Rührelemente oder andere Zubehörteile fest an der Küchenmaschine montiert sind.
2. Kippen Sie den Motorkopf nach unten und stellen Sie sicher, das der Entrieglungshebel eingerastet ist.
3. Stecken Sie den Netzstecker in die Steckdose.
4. Die ⏻Taste (11) pulsiert und das Gerät befi ndet sich im Stand-by-Modus.
5. Wecken Sie das Display durch Tippen der 🔊Taste auf.

5.3 Einstellen der Geschwindigkeitsstufen:

1. Die Geschwindigkeitsanzeige (12) blinkt.
2. Sie können Geschwindigkeitsstufen von 1 bis 10 einstellen, indem Sie auf die ▲(13) oder ▼-Taste (14) tippen und die gewünschte Stufe einstellen.
3. Mit Tippen der ▶H Taste (15) können Sie den Rührvorgang starten, pausieren oder stoppen.
4. Während des Vorgangs können Sie die Geschwindigkeit durch Tippen der ▲ und ▼ - Taste erhöhen oder verringern.
5. Stellen Sie die Geschwindigkeitsstufe auf 0 und das Gerät beendet den Vorgang.
6. Mit der 🔒Taste (16) können Sie zwischen den Geschwindigkeitsstufen und der Zeiteinstellung wechseln.

HINWEIS

Nach ca. 10 min. ohne Aktion geht das Gerät in den Stand-by-Modus.
Wird der Motorkopf während der Benutzung nach oben gekippt, stoppt die Küchenmaschine sofort. Dieser Sicherheitsmechanismus schützt vor Verletzungen.

5.4 Timer einstellten / Count-Down (17):

1. Sie können durch Antippen der ▲ und ▼-Taste einen Timer einstellen (max. 60 min.). Die Zeit lässt sich in 10 Sekunden-Schritten oder durch längeres gedrückt halten der ▲ und ▼-Taste in Minuten-Schritten einstellen.
2. Drücken Sie ▶Taste um den Rührvorgang und den Timer zu starten. Die Zeit wird heruntergezählt.
3. Wenn Sie den Vorgang pausieren, pausiert auch die Zeitanzeige. Beim erneuten tippen der ▶|| -Taste arbeitet die Küchenmaschine in der Geschwindigkeit, in der Sie vorher eingestellt war, und die Zeit läuft weiter rückwärts ab.
4. Nach Ablauf des Timers stoppt die Küchenmaschine und signalisiert durch 3 Töne das Ende des Vorgangs.

HINWEIS

Count-Up: Wenn Sie keinen Timer einstellen, zeigt das Display Ihnen an, wie lang der Vorgang bereits läuft.

5.5GebrauchRührfunktion

1. Füllen Sie die gewünschten Zutaten in die Rührschüssel ein, stellen Sie diese auf den Sockel und drehen Sie die Schüssel fest.
2. Platzieren sie den Spritzschutz.
3. Prüfen Sie, ob die Rührelemente fest an dem Motorkopf montiert sind.
4. Kippen Sie den Motorkopf nach unten und stellen Sie sicher, das der Entrieglungshebel eingerastet ist.
5. Stecken Sie den Netzstecker in die Steckdose.
6. Betätigen Sie die -Taste und wählen Sie die gewünschte Geschwindigkeitsstufe aus.
7. Stellen Sie optional den Timer, wie unter Kapitel 5.4 beschrieben, ein.
8. Starten Sie das Gerät mit der ▶Htaste.
9. Schalten Sie das Gerät nach dem Gebrauch mit der ⏻ -Taste aus und ziehen Sie den Stecker aus der Steckdose.

HINWEIS

Wir empfehlen zu Anfang, die Geschwindigkeitsstufe 1 für wenige Sekunden laufen zu lassen und dann auf die gewünschte Geschwindigkeit zu erhöhen.
Wenn Sie während der Verarbeitung noch Zutaten hinzufügen wollen, können Sie diese durch die Öffnung im Spritzschutz der Rührschüssel einfügen.
Lösen Sie mithilfe des Teigschabers Lebensmittel, die sich am Rand festgesetzt haben, ab und lassen Sie das Gerät anschließend noch mal laufen.

Empfehlung der richtigen Geschwindigkeit

Geschwindigkeitsstufe	VorgangEmpfehlung
1Rühren Zu Beginn aller Rührvorgänge, zum Rühren und Vermengen. Stufe nicht zum Kneten verwenden.
2-3Langsames	Mischen	Zum Mischen und Kneten von Hefeteig, schweren Teigen (z. B. für Brot), Kartoff elbrei und das Vermengen von Butter in Mehl. Zum langsamen Mischen von Rührteigen.
4-6Mischenund	Schlagen	Zum Mischen von Mürbeteigen, Vermengen von Butter und Zucker oder Zucker und Eiweiß. Mittlere Geschwindigkeit für Kuchenfertigmischungen.
7-8Verrührenund	Schlagen	Zum Aufschäumen, Rühren oder Schlagen von Kuchenteig. Hohe Geschwindigkeit für Kuchenfertigmischungen.
8-10SchnellesVerrühren und Schlagen		Zum Schlagen von Schlagsahne, Eiweiß und Zuckerguss.

6 Reinigung und Pflege

In diesem Kapitel erhalten Sie wichtige Hinweise zur Reinigung und Pflege des Gerätes. Beachten Sie die Hinweise um Beschädigungen durch falsche Reinigung des Gerätes zu vermeiden und den störungsfreien Betrieb sicherzustellen.

6.1 Sicherheitshinweise

VORSICHT

Beachten Sie die folgenden Sicherheitshinweise, bevor Sie mit der Reinigung des Gerätes beginnen:

Ziehen Sie den Netzstecker des Gerätes vor der Reinigung, und wenn es nicht in Gebrauch ist, aus der Steckdose.
Gerät, Kabel und Stecker nicht in Wasser und andere Flüssigkeiten tauchen und nicht in die Spülmaschine geben.

VORSICHT

Verwenden Sie zur Reinigung keine Metallbürste oder andere scharfen, scheuernden Gegenstände.
Benutzen Sie keine aggressiven oder scheuernden Reinigungsmittel und keine Lösungsmittel.
Die Reib-Trommeln des Reib-Aufsatzes, das Messer des Fleischwolf-Aufsatzes sowie die Klingen des Standmixer-Aufsatzes sind scharf, fassen Sie diese vorsichtig an. Seien Sie vorrsichtig im Umgang mit den Klingen/Messern beim Leeren oder Reinigen der Aufsätze.

6.2 Reinigung vom Gehäuse und dem Bedienfeld

Entfernen Sie die benutzen Zubehörteile vom Gerät und waschen Sie alle Bauteile, die mit Lebensmitteln in Kontakt gekommen sind in heißem Spülwasser. Reinigen Sie alle Bauteile umgehend nach Gebrauch. Spülen Sie die Zubehörteile nach der Reinigung im Spülwasser mit heißem Wasser gründlich ab und trocken Sie diese umgehend mit einem weichen Tuch ab. Die Schüssel, die Zubehörteile (Knethaken, Flachrührer, Schneebesen), Spritzschutz und Silikon-Teigschaber sind spülmaschinengeeignet.

Wischen Sie das Motorgehäuse mit einem angefeuchteten weichen Tuch ab. Achten Sie darauf, dass die beiden Antriebswellen trocken und sauber sind.

7Störungsbehebung

In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise, um Gefahren und Beschädigungen zu vermeiden.

7.1 Sicherheitshinweise

VORSICHT

Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden, die vom Hersteller geschult sind.
▶ Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

7.2 Störungen

ProblemLösung

Das Gerät startetnicht.	Vergewissern Sie sich, dass der Stecker richtig in der Steckdose sitzt. Vergewissern Sie sich, dass das Gerät korrekt zusammengebaut ist.
Das Gerät stoppt.	Das Gerät ist überhitzt. Setzen Sie die Geschwindigkeitsstufe auf „0“, schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie die Zutaten aus dem Gerät. Lassen Sie das Gerät für 30 Minuten abkühlen. Kontaktieren Sie den Kundenservice, wenn sich die Küchenmaschine nach 30 Minuten nicht einschalten lässt.
DasGerät arbeitet sehr laut.	Die Menge der zu verarbeiteten Lebensmittel ist zu groß oder die Betriebszeit ist zu lang, was zu einer Überlastung des Geräts führt. Reduzieren Sie die Menge oder lassen Sie das Gerät abkühlen, bevor Sie das Gerät weiter verwenden. Das Gerät hat eine maximale Füllmenge von 2 kg.
Das Gerät wird während des Betriebs langsamer.	Die Menge der zu verarbeiteten Lebensmittel ist zu groß, was zu einer Überlastung des Geräts führt. Reduzieren Sie die Menge. Das Gerät hat eine maximale Füllmenge von 2 kg.
Das Gerät wird warm.	Bei starker Beanspruchung und langer Laufzeit kann sich das Gerät erwärmen. Lassen Sie das Gerät für 30 Minuten abkühlen.
Der Motorkopf des Geräts wackelt bei der Nutzung.	Der Motorkopf muss etwas Spiel haben. Das Gelenk kann sich bei starker Belastung lockern. Verwenden Sie das Gerät bei schweren Teigen nicht mit den hohen Geschwindigkeitsstufen.

HINWEIS

Wenn Sie mit den oben genannten Schritten das Problem nicht lösen können, wenden Sie sich kostenlos an den Kundendienst.
Reinigen Sie das Gerät bevor Sie es an den Kundendienst senden.

8 Entsorgung des Altgerätes

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien. Sie enthalten aber auch schädliche Stoff e, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.

HINWEIS

Nutzen Sie die von Ihrem Wohnort eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte. Informieren Sie sich gegebenenfalls bei Ihrem Rathaus, Ihrer Müllabfuhr oder bei Ihrem Händler.
Sorgen Sie dafür, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

8.1 Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoff e und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«.

9Garantie

Für dieses Produkt übernehmen wir beginnend vom Verkaufsdatum 24 Monate Garantie für Mängel, die auf Fertigungs- oder Werkstoff fehler zurückzuführen sind. Unsere Garantie gilt für Deutschland, Österreich und die Niederlande. Für alle anderen Länder kontaktieren Sie uns bitte.

Ihre gesetzlichen Gewährleistungsansprüche nach §437 ff. BGB bleiben hiervon unberührt. Die Inanspruchnahme Ihrer gesetzlichen Mängelrechte ist für Sie unentgeltlich. In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfügig beeinflussen. Weitergehend sind Verschleißteile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen.

Dieses Gerät ist für den Gebrauch im privaten Bereich (Haushaltseinsatz) konstruiert und leistungsmäßig ausgelegt. Eine etwaige Nutzung im gewerblichen Einsatz fällt nur soweit unter die Garantie, wie es sich im Umfang mit der Beanspruchung einer privaten Nutzung vergleichen lässt. Es ist nicht für den weitergehenden, gewerblichen Gebrauch bestimmt.

Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen. Offene Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen. Weitere Ansprüche sind ausgeschlossen.

Zur Geltendmachung eines Garantieanspruches setzen Sie sich bitte vor einer Rücksendung des Gerätes (immer mit Kaufbeleg!) mit uns in Verbindung. Unsere Kontaktdaten („Garantiegeber“) finden Sie am Beginn dieser Bedienungsanleitung.

Table of contents

7.2 Driftstörningar....160

Raiffeisenstraße 9 | D-59757 Arnsberg

Service-Hotline International:

Tel.: [phone] / 80 55 4 - 99 | Fax: [phone] / 80 55 4 - 77

eMail: [e-mail] | Internet: www.caso-design.de
