BEDIENUNGSANLEITUNG VC2012L MAKITA

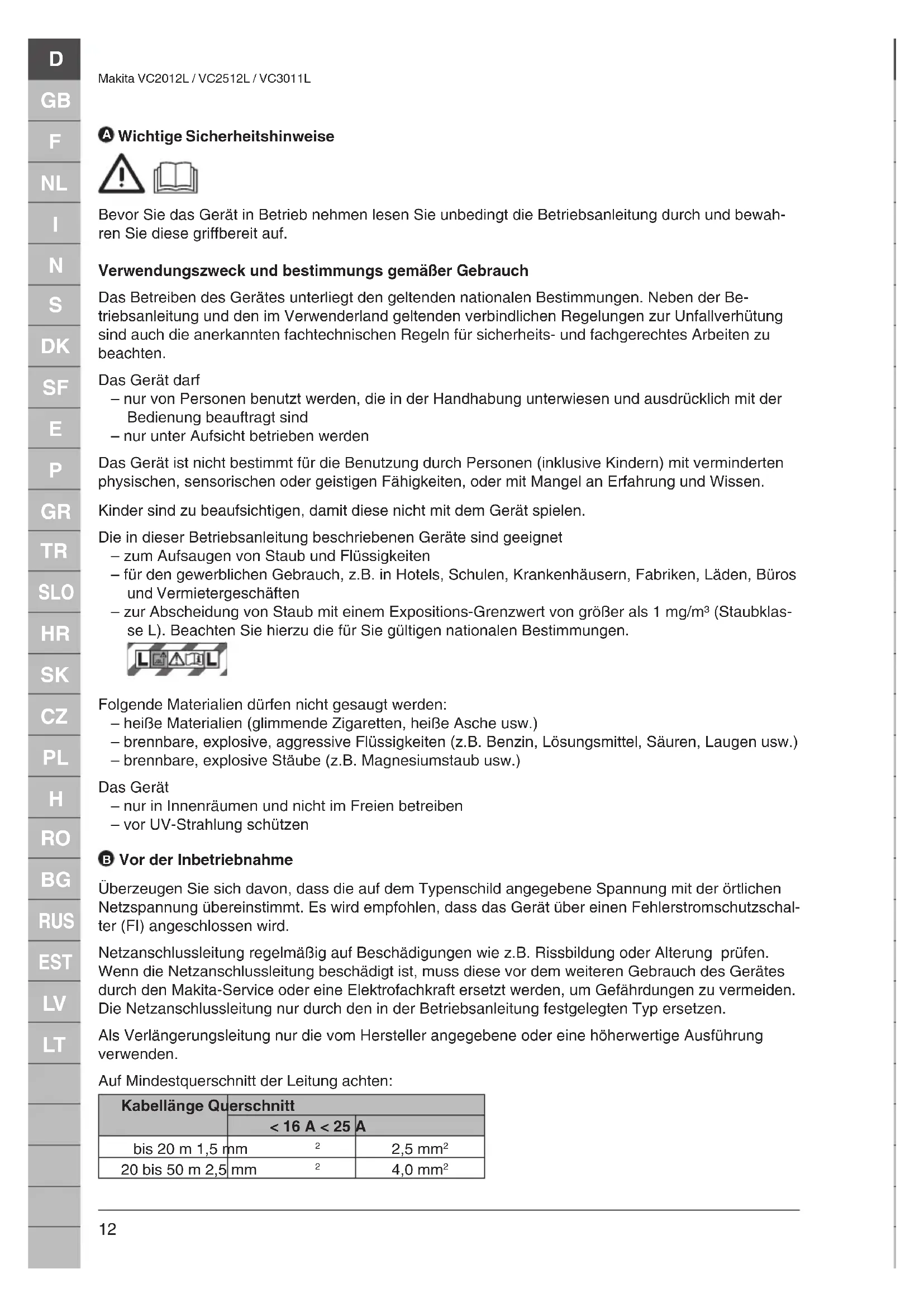

Wichtige Sicherheitshinweise Bevor Sie das Gerät in Betrieb nehmen lesen Sie unbedingt die Betriebsanleitung durch und bewah- ren Sie diese griffbereit auf. Verwendungszweck und bestimmungs gemäßer Gebrauch Das Betreiben des Gerätes unterliegt den geltenden nationalen Bestimmungen. Neben der Be- triebsanleitung und den im Verwenderland geltenden verbindlichen Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und fachgerechtes Arbeiten zu beachten. Das Gerät darf – nur von Personen benutzt werden, die in der Handhabung unterwiesen und ausdrücklich mit der Bedienung beauftragt sind – nur unter Aufsicht betrieben werden Das Gerät ist nicht bestimmt für die Benutzung durch Personen (inklusive Kindern) mit verminderten physischen, sensorischen oder geistigen Fähigkeiten, oder mit Mangel an Erfahrung und Wissen. Kinder sind zu beaufsichtigen, damit diese nicht mit dem Gerät spielen. Die in dieser Betriebsanleitung beschriebenen Geräte sind geeignet – zum Aufsaugen von Staub und Flüssigkeiten – für den gewerblichen Gebrauch, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften – zur Abscheidung von Staub mit einem Expositions-Grenzwert von größer als 1 mg/m³ (Staubklas- se L). Beachten Sie hierzu die für Sie gültigen nationalen Bestimmungen. Folgende Materialien dürfen nicht gesaugt werden: – heiße Materialien (glimmende Zigaretten, heiße Asche usw.) – brennbare, explosive, aggressive Flüssigkeiten (z.B. Benzin, Lösungsmittel, Säuren, Laugen usw.) – brennbare, explosive Stäube (z.B. Magnesiumstaub usw.) Das Gerät – nur in Innenräumen und nicht im Freien betreiben – vor UV-Strahlung schützen

Vor der Inbetriebnahme Überzeugen Sie sich davon, dass die auf dem Typenschild angegebene Spannung mit der örtlichen Netzspannung übereinstimmt. Es wird empfohlen, dass das Gerät über einen Fehlerstromschutzschal- ter (FI) angeschlossen wird. Netzanschlussleitung regelmäßig auf Beschädigungen wie z.B. Rissbildung oder Alterung prüfen. Wenn die Netzanschlussleitung beschädigt ist, muss diese vor dem weiteren Gebrauch des Gerätes durch den Makita-Service oder eine Elektrofachkraft ersetzt werden, um Gefährdungen zu vermeiden. Die Netzanschlussleitung nur durch den in der Betriebsanleitung festgelegten Typ ersetzen. Als Verlängerungsleitung nur die vom Hersteller angegebene oder eine höherwertige Ausführung verwenden. Auf Mindestquerschnitt der Leitung achten: Kabellänge Querschnitt < 16 A < 25 A bis 20 m 1,5 mm

Makita VC2012L / VC2512L / VC3011L Gerät nur in unbeschädigtem Zustand in Betrieb nehmen. Nie ohne Filter oder mit beschädigtem Filter saugen. Bei Entstaubern muss eine ausreichende Luftwechselrate im Raum vorhanden sein, wenn die Abluft des Gerätes in den Raum zurückgeht (beachten Sie hierzu die für Sie gültigen nationalen Bestimmun- gen). Das Bedienpersonal des Gerätes ist vor der Arbeit zu informieren über – die Handhabung des Gerätes – vom aufzusaugenden Material ausgehende Gefahren – die sichere Beseitigung des aufgesaugten Materials

Bedienung Schalterstellung Funktion I Ein 0 Aus Auto-On/Off

Flüssigkeiten saugen Vor dem Aufsaugen von Flüssigkeiten den Filtersack entfernen. Funktion des Schwimmers überprüfen. Bei Schaumentwicklung oder Flüssigkeitsaustritt sofort die Arbeit beenden und den Schmutzbehälter entleeren.

Filterelement abreinigen Wenn die Saugleistung nachlässt:

1. Sauger einschalten.

2. Mit der Handfläche Düsen- oder Saugschlauchöffnung verschließen.

3. Betätigungsknopf für die Filterabreinigung mindestens drei mal für jeweils 2 Sekunden drücken.

Die Lamellen des Filterelements werden durch den dabei entstehenden Luftstrom von abgelager- tem Staub gereinigt.

4. Wenn die Saugleistung nach Filterabreinigung zu gering ist: Filter wechseln.

Blasfunktion Der Sauger hat eine Blasfunktion zum Ausblasen unzugänglicher Stellen oder zum Trocknen von Oberflächen feuchter Gegenstände. Die ausgeblasene Luft nicht unkontrolliert in Räume leiten. Bei Verwendung der Blasfunktion immer einen sauberen Schlauch benutzen. Aufgewirbelter Staub kann gesundheitsgefährlich sein. Blasfunkti- on nicht in geschlossenen Räumen verwenden.

Elektrogerät anschließen Die Steckdose am Gerät nur für die in der Betriebsanleitung festgelegten Zwecke verwenden. Vor dem Einstecken eines Gerätes in die Gerätesteckdose:

1. Sauger abschalten.

2. Anzuschließendes Gerät abschalten.

ACHTUNG! Bei an der Gerätesteckdose angeschlossenen Geräten sind deren Betriebsanleitung und die darin enthaltenen Sicherheitshinweise zu beachten.

Wartung, Reinigung und Reparatur Nur Wartungsarbeiten ausführen, die in der Betriebsanleitung beschrieben sind. Vor dem Reinigen und Warten des Gerätes ist grundsätzlich der Netzstecker zu ziehen. Das Saugeroberteil niemals mit Wasser abspritzen: Gefahr für Personen, Kurzschlussgefahr.D

Makita VC2012L / VC2512L / VC3011L Die Verwendung von nicht originalen Ersatz- und Zubehörteilen kann die Sicherheit des Gerätes beeinträchtigen. Nur Ersatz- und Zubehörteile von Makita verwenden. Zur Wartung und Reinigung muss das Gerät so behandelt werden, dass keine Gefahr für das War- tungspersonal und andere Personen entsteht. Im Wartungsbereich – gefilterte Zwangsentlüftung anwenden – Schutzkleidung tragen – den Wartungsbereich so reinigen, dass keine gefährlichen Stoffe in die Umgebung gelangen Bei Wartungs- und Reparaturarbeiten müssen alle verunreinigten Teile, die nicht zufriedenstellend gereinigt werden konnten – in undurchlässigen Beuteln verpackt – in Übereinstimmung mit den für die Beseitigung gültigen nationalen Vorschriften entsorgt werden Es ist mindestens jährlich vom Makita-Service oder einer ausgebildeten Person eine staubtechnische Überprüfung durchzuführen, z. B. auf Beschädigung des Filters, Luftdichtigkeit des Gerätes und Funk- tion der Kontrolleinrichtungen. Entsorgung von Filterelementen, Filtersäcken oder Entsorgungssäcken Filterelemente, Filtersäcke oder Entsorgungssäcke in Übereinstimmung mit den nationalen Vorschrif- ten entsorgen. Transport Vor dem Transport alle Verriegelungen des Schmutzbehälters schließen. Das Gerät nicht kippen, wenn sich Flüssigkeit im Schmutzbehälter befindet. Gerät nicht mit Kranhaken hochheben. Lagerung Das Gerät trocken und frostgeschützt lagern. Gerät der Wiederverwertung zuführen Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei Fragen wenden Sie sich bitte an Ihre Gemeindeverwaltung oder Ihren nächsten Händler. Garantie Für Garantie und Gewährleistung gelten unsere allgemeinen Geschäftsbedingungen. Änderungen im Zuge technischer Neuerungen vorbehalten. Ersatzteile und Zubehör Beschreibung Best.-Nr. VC2012L VC2512L VC3011L Filterelement P-70219 Vlies-Filtersack P-72899 Entsorgungssack P-70297 Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Hompage: www.makita.comD

Makita VC2012L / VC2512L / VC3011L Nur für europäische Länder EG-Konformitätserklärung Makita erklärt, dass die nachfolgende(n) Maschine(n): Bezeichnung der Maschine(n): Sauger für Nass- und Trockeneinsatz Nummer/Typ des Modells: VC2012L / VC2512L / VC3011L den folgenden Richtlinien der Europäischen Union genügt/genügen: 2006/42/EG Sie werden gemäß den folgenden Standards oder Normen gefertigt: EN 60335 Die technischen Unterlagen gemäß 2006/42/EG sind erhältlich bei: Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium

Makita VC2012L / VC2512L / VC3011L Technische Daten VC2012L VC3011L VC2512L Netzspannung V 110 (GB110V) 230 (EU, FR,BE,CH,GB230V) 240 (AU) 110 (GB110V) 120 (US) 230 (EU, FR,BE,CH,GB230V) 240 (AU) Netzfrequenz Hz 50 (EU,FR,BE,CH,GB,AU) 60 (US) Absicherung A 10 (CH,AU) 13 (GB230V) 15 (US) 16 (EU,FR,BE,GB110V) Leistungsaufnahme IEC Watt 1000 Anschlusswert für Gerätesteckdose Watt 1300 (CH) 1400 (AU) 1900 (GB230V) 2600 (EU,FR,BE) 400 (US) 1300 (CH) 1400 (AU) 2600 (EU, FR,BE) Gesamtanschlusswert Watt 2300 (CH) 2400 (AU) 2900 (GB230V) 3600 (EU,FR,BE) 1400 (US) 2300 (CH) 2400 (AU) 3600 (EU, FR,BE) Luft-Volumenstrom m³/h (l/min) 216 (3600) Unterdruck hPa (mbar) 210 (210) Meßflächenschalldruckpegel in 1 m Abstand,

ISO 3744, EN 60704-2-1

dB(A) 72 ± 2 Arbeitsgeräusch dB(A) 64 ± 2 Hand-Arm-Vibration m/s² <2,5 Netzanschlussleitung Länge m 7,5 (EU,FR,BE,CH,GB110V) 10 (GB230V,AU) 5 (EU,FR,BE,CH,GB230V,AU) 7,5 (US,GB110V) Netzanschlussleitung Typ H05RR-F3G1,5 (EU,FR,BE,GB230V) H05VV-F3G1,0 (EU,FR,BA,GB230V) H05VV-F3G1,0 (CH), H05RR-F3G1,5 (AU) AWG 16/3G (US) H07BQ-F3G1,5 (GB110V) Schutzklasse I Schutzart IP24 Funkentstörgrad 55014-1 Staubklasse L Behältervolumen l 20 30 25 Breite mm 395 395 395 Tiefe mm 390 390 375 Höhe mm 505 635 530 Gewicht incl. Zubehör (netto, in der gängigsten Anwendung) kg 8,5 10,5 8D
