BEDIENUNGSANLEITUNG 31316387 VOLVO
Die in dieser Verflüchtung enthaltenen technischen Daten, Konstruktionsdaten und Abbildungen sind nicht bindend. Wir behalten uns das Recht vor, Änderungen ohne votherige Ankündigung vorzuzehnern.
DE - Fahrradtrager, fur die Anhangerkupplung
Vorbereitungen 45
Transport 48
Justieren 51
Träger für zusätzliches Fahrrad 54
Anweisungen,Fahradrager fur die Anhangerkupplung 57
Fahradräger, für die Anhängerkupplung DE

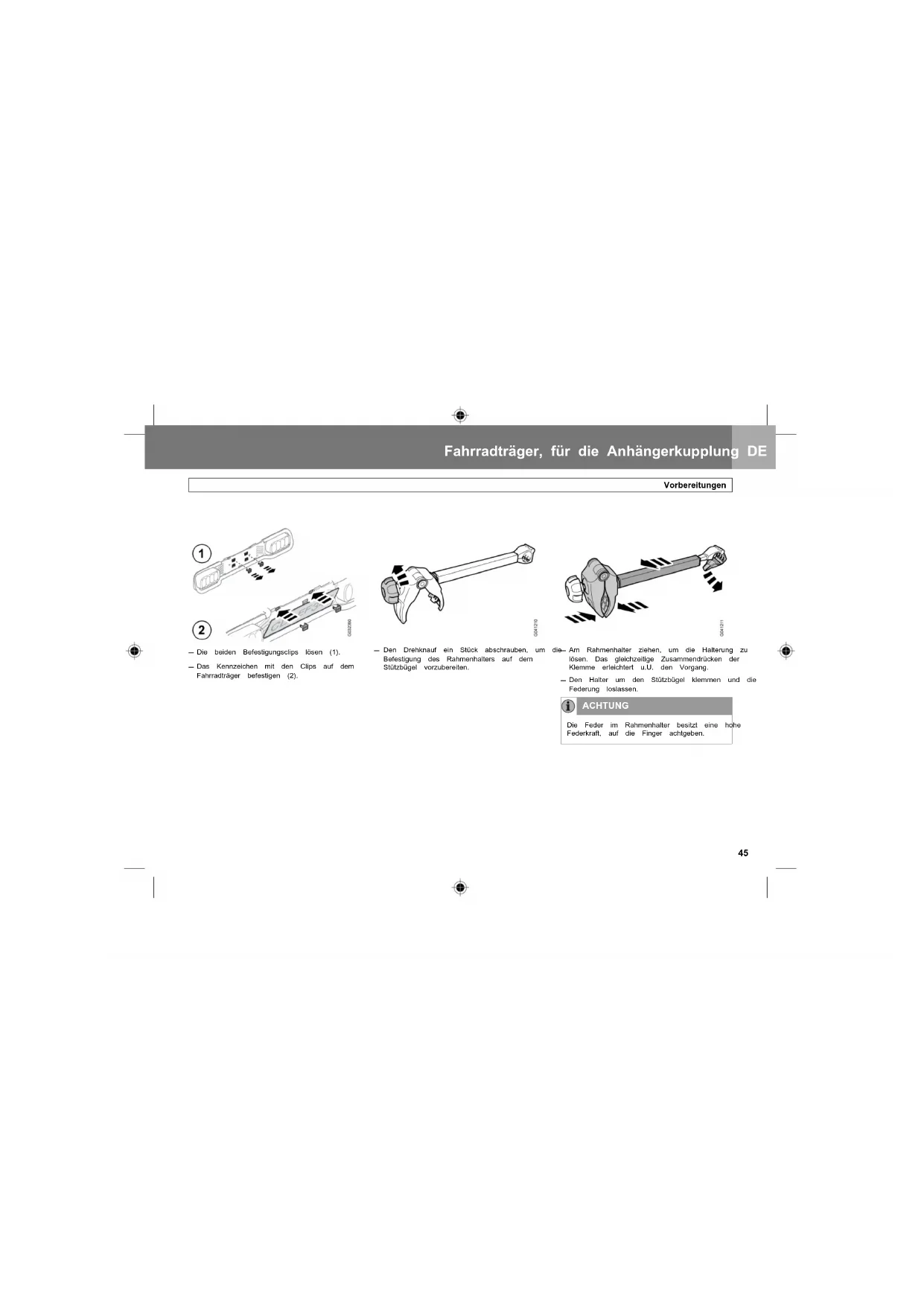

Vorbereitungen
Die beiden Befestigungsslips Iosen (1). Das Kennzeichen mit den Clips auf dem Fahrtradrager befestigten (2).
Den Drehknauf ein Stück abschrauben, um Berestigung des Rahmenhalters auf dem Stutzbühl vorzubereiten.
die-Am Rahnahller zehen, um die Halleitung zu
loden Das gleichzeitige Zusammendrucken der.
Klemme erleichtert u.u. den Vorgang.
Den Haller um den Stutzbugel klemmen und die Federung Islasien.
1 ACHTUNG
Die Feder im Rahmenhaller besteht eine höhe Federkraft, auf die FINGER achegeben.
DE Fahrradträger, für die Anhängerkupplung
Vorbereitungen
Die Rahnemahler in die richtige Position verschreiben.
- Stützbeine in den Hallen anbringen und festschrauben.
- Den Sicherungsbügel auf dem Spannarm aufschlieben und nach halten. Auf das Symbol auf dem Sicherungsbügel halten.
Fahradräger, für die Anhängerkupplung DE
Vorbereitungen
Den Spannarm hochklappen.
Die Anhängerkupplung abwischen.
Auf das Symbol auf dem Sicherungsbüge achtien.
Den Sicherungsbügel nach vorn bewegen.
Den Fahrradrager auf der Anhangerkupplung
abschlieben und den Schlüssel abziehen.
montberen.
Den Spannam vollständig nach unten klappen.
AGHTUNG
Zwischen Stoffstange und Mitte des Kugelkapfes
muss ein Abstand von mindestens 55 mm
besthen
Auf die Stoffange des Fahrzeugs Acht geben.
daimt dese nicht beschadigt wird.
DE Fahrradträger, für die Anhängerkupplung
Transport
Das Fahrad bzw. die Fahrder auf dem Fahdrträger anbringen.
— Das Fahrad gemäß Rahmenhalter sichem.
Abbildungen mit dem
Die Rader mit Spanngurlen festspannen.
Die Fahnder versetzet anbringen, wenn mehrere Rader mit dem Fahradträger transportiert werden sollen. Das schworefahr Fahrad Imn anoritgen.
Sicherstellen, dass der Lenger des Inneren Fahrde nicht gegen den Koferraumdeck des Fahrzeugs stört. Bei Bedarf den Lenger lösungen und drenen oder das Rad eine Position nach außen versetzen.
ACHTUNG
Daran denken, dass die Abgase des Fahrzeuge hoß sind und den Fahrtradräger oder dessen Ladung beinflussen konen. Dies beitrift vor allem jene Teile, die aus Kunststoff sind. Bei Bedarf sollte man davon der Abgase vom Fahrtradräger wegen.
Fahrtradträger, für die Anhängerkupplung DE
Transport
- Um den Kellferrmaumdeck bei fülltürigen Fahrzeugen öffnen zu konnen, kann der Fahrdräger nach halten gewinnenkweit werden.
Die Abdeckung, die sich über dem Hallar des- Den Fahrnadträger nach hinter winkeln. Kennzeichens befindet, nach unter klappen. Die Kotterraumklappe offen. Den Spergnot nach oberziehen.
DE Fahrradträger, für die Anhängerkupplung
Transport
Den Fahradtrager nach oben klappen, bis dieser
mit einem deutlichen SchleBgerauch arretiert wird.
- Sicherstellen, dass der Fahradträger in der
hochgeklappen Position ordentlich arretiert ist.
Die Abdeckung nach oben klappen.
Fahradräger, für die Anhängerkupplung DE
Justleren
Neigungswinkel
- Der Fahrtradräger bisher nach hinten winkel, Die Anschlagschauben auf beiden Seite lösenDie Anschlagschauben in den oberen Positionen um das Offnen des Koferrumdeckels zu anbringen.
erleichtern. Der Neigungswinkel laut sich justiberen.
Durch Versetzen der Anschlagschrauben wird der
Nelgungswinkel 70^ vergrünser.
DE Fahrradträger, für die Anhängerkupplung
Justieren
Befestigung
Der fur das Anbringen des Fahnderträgers auf die Stoleschrauben lisen Anhangerkuppfung benögtige Druck muss mindestens 50 kg (500 N) betragen. Wenn sich der Fahnderträger auf der Anhangerkuppfung drenen lasst, oder wenn das Herunterklappen des Spannarmu zu schworggang verlauft, muss der Befestigungsdruck justiert werden.
- Wenn der Fahrtradträger zu locker silt, die Gradscheibe nach above drhen.
- Wenn sich der Spannarm zu schwergängig nach unter klappen lasst, die Gradschelbe nach unter drenen.
Fahrtradträger, für die Anhängerkupplung DE
Justeren
Die Stellschrauben anziehen.
53
DE Fahrradträger, für die Anhängerkupplung
Träger für zusätzliches Fahrrad
Montage eines Zusatzträgers
ACHTUNG
Der Zusatzträger dar bei C30 nicht verwendelt werden.
Den Halter gemals Maflagbagen in der Abdiligung auf dem Trager montieren.
Die Halter mit Schrauben sichern.
Die Endstücke aufrücken und auf der Untefestschauben.
Die Schrauben in den Hallen anbringen. Sicherstellen, dass die Schraube im Hafter ordentlich sitzt.
Den Knauf der Schraube drehen.
Fahrtradträger, für die Anhängerkupplung DE
Träger für zusätzliches Fahrrad
Den Halter auf dem Träger montieren, 350 mm von der Kante des Trägers. Mit 2,5 Nm anziehen.
Auf der anderen Seite wiederholen.
Den Zusatzträger an vorgehender Stelle am Fahrträger montieren. Den Halter in den Fahrträger einsetzen (1) und den Halter festrücken (2). Ein Klicken muss zu horen sein.
Den Drehknauf mit 4 Nm anziehen.
DE Fahrradträger, für die Anhängerkupplung
Träger für zusätzliches Fahrrad
AnbringendesFahrrrads
- Das Fahrrad im Trager anbringen.
—DasFahrtradmitdemRahmenhalterimnachsten Fahradischem.
Die Spannbander durch die Rader führer und anziehen.
Abnehmer des Zusatzträgers
Die Drehknäufe abschrauben.
Den Halter festhalten und nach vom und nach.
oben ziehen.
Den Zusatzträger aus dem Fahrtradträger aushängen.
Fahradräger, für die Anhängerkupplung DE
Anwelsungen, Fahrradträger für die Anhängerkupplung
-Eigengewicht: 19 kg (+ 2 kg. Zusatzträger). -Die gefeltenden Geschwindigkeitsbestimmungen und
Maximales Gewicht pro Fahrad: 20 kg (15 kg auf dem Zusatzträger) Die Geschwindigkeit ist an die herrschenden
-Maximtige Gesamtst 60 kg (unter Bercknischung des Kugeldrucks).
Der Fahrzeugfhrer ist alleine davon verantwortlich, werden.
befindet und gut befasstigt ist. -Volvo uberimmt keine Haftung fur Schaden an
Vor der Abfrage muss die Funktion der Eigenschaftliche Schäden, die auf eine falsche Beleuchungsneinheit des Leuchtenrägers geprüft werden. Montage oder Benutzung des Produktes zurückzuführen sind.
dahn den Fahrträden beiliasm werden. vorgenommen werden.
- Sicherheiten, dass Riemen und andere Haiter stäbl befestigt sind und bei Bedarf anziehen.
Die Länge des Fahrzeugn nimmt mit montertem Fahrdräger zu. Durch Fahrträger konnen Breite und Höhe zunehmen. Beiim Zurücksetzen ist Vorsicht geboten.
- Beschchiedige oder abgenutzte Teile sind sofort auszuzahlend.
- Der Fahrtradträger muss während der Fahrt immer abgeschlossen sein.
Die Fahrigenschaften des Fahrzeugs können sich bei Kurvenfahr und beim Bremsenändern, wenn das Produkt montiert ist.
