31316387 - Fietsendrager VOLVO - Gratis gebruiksaanwijzing en handleiding

Producttype	Fietsendrager voor trekhaak
Merk / Model	Volvo 31316387
Gewicht	19 kg (zonder extra steun)
Maximaal gewicht per fiets	20 kg (15 kg met extra steun)
Maximaal totaalgewicht	60 kg (inclusief belasting op de kogel)
Aantal fietsen	Tot 3 fietsen (afhankelijk van configuratie)
Bevestiging	Op trekhaak, met klemhendel en krachtinstelling (50 kg / 500 N)
Kanteling	Ja, om de achterklep te openen, openingshoek instelbaar via stelschroef
Extra steun	Optioneel beschikbaar (max 2 kg, voor extra fiets, niet compatibel met C30)
Materialen	Staal en kunststof (gietdelen)
Onderhoud en reiniging	Reinigen met een zachte doek en zeepwater, schurende middelen vermijden
Veiligheid	Verplicht vergrendelen tijdens transport, controleer riemen en bevestigingen voor elke rit
Reserveonderdelen en repareerbaarheid	Framesteunen, riemen, stelschroeven, afdekking, extra steun beschikbaar
Gebruik	Geschikt voor alle soorten fietsen (MTB, racefiets, enz.), plaats fietsen kop-aan-staart
Algemene informatie	Beschikbaar in meerdere talen (FR, DE, EN, ES, FI, IT, JA, NL, PT, RU, SV, ZH)

Veelgestelde vragen - 31316387 VOLVO

Hoe installeer ik de fietsendrager op de trekhaak?

Begin met het losdraaien van de moer om de bevestiging voor te bereiden, plaats vervolgens de kentekenplaat indien nodig. Steek de bogen in de steunen en vergrendel de beugel. Laat de klemhendel volledig zakken nadat u de fietsendrager op de kogel hebt geplaatst.

Wat is het maximale gewicht dat de fietsendrager kan dragen?

De fietsendrager zelf weegt 19 kg. Maximaal totaalgewicht (inclusief fietsen): 60 kg, met een maximum van 20 kg per fiets (15 kg met extra steun).

Kan ik de achterklep openen met de fietsendrager gemonteerd?

Ja, de fietsendrager kan naar achteren worden gekanteld door de vergrendelingshendel omhoog te trekken. Hij vergrendelt in de opgeklapte stand om de achterklep te openen.

Hoe stel ik de bevestigingskracht op de kogel in?

Als de fietsendrager op de kogel draait, draai dan de aanwijzer omhoog om de kracht te verhogen. Als de hendel te strak is, draai hem dan omlaag. De kracht moet 50 kg (500 N) zijn.

Kan ik een extra steun toevoegen?

Ja, er is een extra steun beschikbaar (optionele referentie). Deze wordt aan de zijkant van de fietsendrager gemonteerd. Let op: niet compatibel met Volvo C30 modellen.

Hoe reinig en onderhoud ik de fietsendrager?

Reinig regelmatig met een zachte doek en zeepwater. Controleer de riemen en bevestigingen op slijtage. Vervang beschadigde onderdelen onmiddellijk.

Welke veiligheidsmaatregelen moet ik nemen tijdens het transport?

Vergrendel altijd de fietsendrager voordat u gaat rijden. Controleer of de riemen goed zijn aangespannen en de fietsen stabiel zijn. Houd u aan de snelheidslimieten en pas uw rijstijl aan (bochten, remmen).

Is de fietsendrager compatibel met alle soorten fietsen?

Ja, hij accepteert racefietsen, MTB's, elektrische fietsen (binnen de gewichtslimiet). Plaats de fietsen kop-aan-staart voor een betere balans.

Hoe pas ik de openingshoek van de achterklep aan?

De hoek kan worden vergroot door de stelschroeven aan beide zijden los te maken. Verplaats de schroeven om de gewenste hoek te bereiken en draai ze vervolgens weer vast.

Waar kan ik reserveonderdelen vinden?

Onderdelen zoals framesteunen, riemen, stelschroeven, afdekkingen zijn verkrijgbaar bij uw Volvo-dealer of online. Gebruik modelnummer 31316387 om te bestellen.

GEBRUIKSAANWIJZING 31316387 VOLVO

De specifieatcs, constructiegegevens en afbeidengen in dee uitgave zinr niet bindend. We behoouden ons hetrecht voor om wizigingen aan te breden zonder vooraafgaande kennisgeving.

NL - Fietsdrager, op trekhaak

Voorbereidingen 73

Transport 76

Afstellen 79

Houder voor extra fiets 82

Instructies voor fietsdrager op trekhaak 85

Fietsdrager, op trekhaak NL

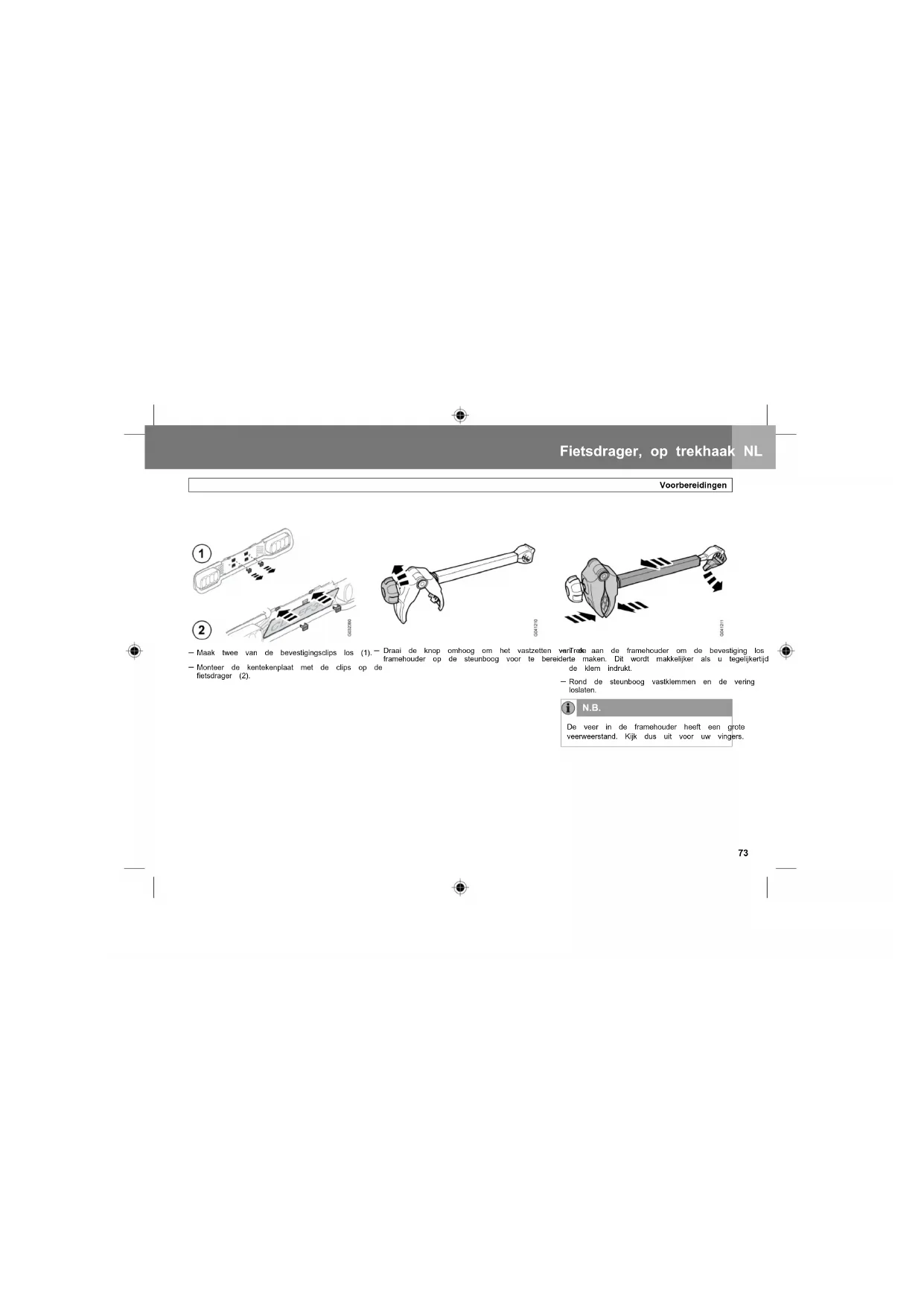

Voorbereidingen

• Maak twee van de bevestigingscuts los (1). - Draai de knop omhoog om het vastzellen verifie de an de framehouser on de bevestiging los
• Monteer de kentekenplaat met de clips op de
  fietsdrager (2). - Keim indrukt.

-Rond de steunboog vasklemmen en de vering loslaten.

1 N.B.

De veer in de frameholder heeft een grote veerstand. Kijk dus het uoor voor uw vingers.

NL Fietsdrager, op trekhaak

Voorbereldingen

Trek de frameholders naar de juiste posite. Zet de steunboog in de houders en draai grendelge borguegel op de spanarm en trek dae aan aenrnoa Contrldes het symbol on

Fietsdrager, op trekhaak NL

Voorbereidingen

-Kiap de spanarm omhoog.

- Veog de trekhaak af.
- Bevestig de fietsdrager op de trekhaak.
- Klap de spanarm holmaal omlaag.

-Breng de borgbeugel naer voren, vergrendel\ deze en haal de sleutel eruit. -Controler het symbol op de borgbeugel.

N.B.

De afstand fussen de bumper en het midden van de trekkogel moet minimaal 65 mm zijn. Let op de bumper van de auto, zatat deze niet beschadigd raakt.

NL Fietsdrager, op trekhaak

Transport

-Zet de fiets/fietsen op de fietsdrager.
Zet de fietsen om en om als er meerdere op de fietsrager mooten staan. Zet de zwa fiets aan de binnenkant.
- Controller of het sluur van de binnenste fiets niaget den achterkep van de auto komt. Indien nodig de sluurstang loomakoen het sluur draieren de fiets een stand verplaatsen.

de fiets met de framehouser vast (zie duet de welen met de spanbandjes vast.

N.B.

Let op: de uilaatgassen van de auto zich heet en kunnen van invood着眼 op de fietsdrager of de lading. Dit geldit vooroor kunststoff onderdelen. Indien nodig moeten de uilaatgassen van de fietsdrager worden wegleid.

Fietsdrager, op trekhaak NL

Transport

• Om deijkenkap van een vijfleders te kunkeklop de aldekking boven de houder voor de Kantel de fielstraer maar zicheren. openen. kan de fielstraer maar zicheren wordkentekenplaaf omlaag. Oen om de schafterik

Trek de vergrendelhandgreep omhoog.

NL Fietsdrager, op trekhaak

Transport

-Klap de fietsdrager omhoog boldat deza met eenduidelig geluid vergrendelt.
- Controller de fietsdrager in de opgeklappe stand good vergrendel is.
-Klap de afdekking omhoog.

Fietsdrager, op trekhaak NL

Afstellen

Openingshoek

• De fietsdrager kan maar achefteren kantelen om Mhak de borgbouten aan beide kanten los. - Monteer de borgbouten in de bovenste standen.

achterklop beter te kuren openen. De

openingshoek kan wonden argesteld. Door de

borgdounto verplaatsen,Word of openingshoek (70^) vergrot.

NL Fietsdrager, op trekhaak

Afstellen
Vastzetten

De vereiste druk om de fietsdrager op de Maak de stelschroven los.

treknaak vast te zieten, is 50 kg (500 N). Als de

fietsdrager op de trekhaak kan draalen of als de

spanam mpeilik kan worden neergeklapt, moel

de bevestigingsdruk worden afgesteld.

• Als de fieldrager te los ziit. moot de graadboog omhoog worden godraaid.

• Als de spanarm moeilik kan worden neergeklapt.

moet de graadboog omlaag worden gedraid.

Fietsdrager, op trekhaak NL

Afstellen

-Haal de stelschroeven aan.

81

NL Fietsdrager, op trekhaak

Houder voor extra flets

Extra drager monteren

N.B.

De extra drager mag niel op de C30 worden gebrukt.

• Druk de kantstulkken aan en draai deze onderkont vast.

aan Daaai de schroeven in de bevestigingen vast. Let erop cat de schroeven in de bevestig ing vastzitten.

Draai de knop op de schroeven.

Fietsdrager, op trekhaak NL

Houder voor extra fllets

Zet de bevestig ing op de drager vast, 350 van de kanl van de drager. Vstdraaien m Nim.

• Herhaal dit aan de andere kant.

Monteer de extra drager op de daarvoor bestende plaats in de fietsdrager. Zet de bevestiging in de fietsdrager (1) en druk de bevestiging vast (2). U moet een kilkgeluid

Draai de knop met 4 Nm vast.

NL Fietsdrager, op trekhaak

Houder voor extra flets

Fiets monteren

• Plaats de fiets in de drager.

• Zet de fiets met de framehouser aan de dichtstbijzindje fiets vast.

• Steek de spanbandjes door de wielen en trek ze aan.

Extra drager verwijderen

Fietsdrager, op trekhaak NL

Instructies voor flletsdrager op trekhaak

-Eigen gewicht: 19 kg (+ 2 kg, extra drager). De geldende smelheidsbepalingen en overge
- Maximaal gewicht per fiets: 20 kg (15 kg op extra verkehrsregeln fobeten zujw worden flageleiu.
- De snelheid moet aan de heersende
- Totale maximaile last: 60 kg (rekening houdend, piint heng nian dan 130 km)
met de kogelcnuk). Hieh ngal 1n Gnn 100 Knna
-De bestuurd er van de auto is ervoor -Er konnen geen tandems worrban vervoerd.

verantwoordelijk dat het product in goede staVolvo is Niet aansprakelijk voor letsel en/of

schade aan eigendommen en economische

• Voor vertrek moet de verlichting worden schade als gevoig daarvan, Veroorzaakt doe prnnter nontre of 000 prinir
  onjusie mntage or een onjust gebruk

• Laat tildens, transport, geen losse, spullen on de - Het product mag hiet worden aangepast.

• Controller of de bandjes en andere

bevestigingen
nogmaais aan

• De lenghte van de auto neemt toe als de

fietsdrager is gemonteerd. De fietsen können de
auto breder en hoger make. Wees voorzichtig

bij het achterculhjden.

• Vervang verslen of beschadigde onderdelen
  onmiddelijk
• De fietsdrager møet tildens het riden aktijd
  vergrendeld zijn.
• Als het product is gemonteerd, kan het rijgedrag

van de auto bij het nemen van bochten en afremen andere worden.
