BRUKSANVISNING 31316387 VOLVO

Specikationer, konstruktionsdata och ilustrationer i denna publikation ar inte bindande. Vi forbehaller oss ratten all gora andringar utan foreganda medelandae.

Förberedelser 3
Transport 6
9
Halleforextracykel 12
Anvisningar draghängd cykelhallare 15

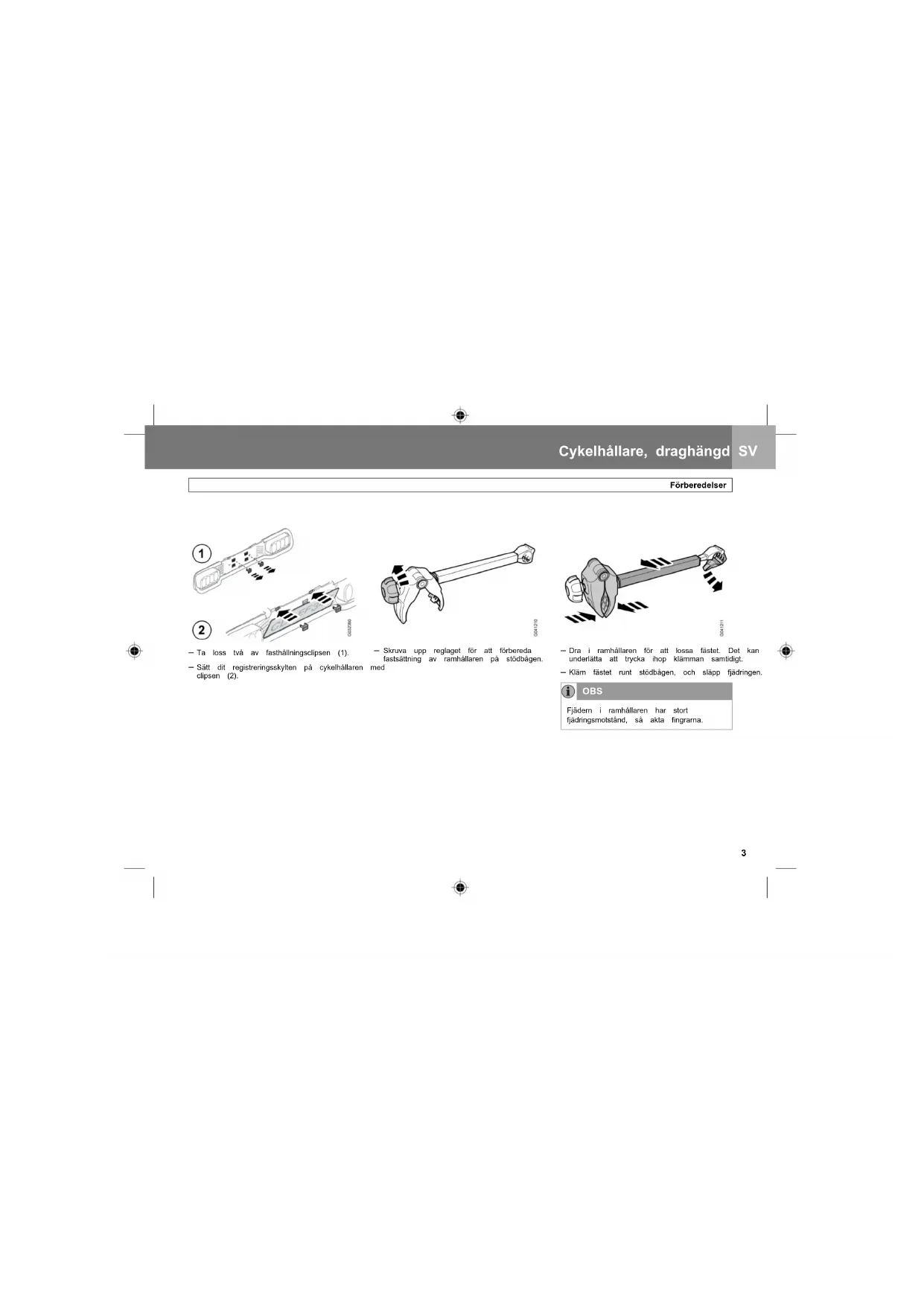

Cykelhällare, draghängd

Forberedelseer

-Ta loss tv av fasthalningsclipsen (1). - Skruva up reglaget for all beroda fastsallning av ramhallaren pa stcbiagen. Satt dit registraringskylen pa cykelhalaren med clipsen (2).

• Dra i rhamhalleten for all lossa fastel. Det kan underlalla at trycka inhop klammman smidigti.
• Klam fastel suntbrodagen, och slapp fadringen.

OBS

Fjäden i rhammållen har stort fjärldræmolständ, sökta fingramma.

SV Cykelhällare, draghängd

Forberedelser

Draframramhailama till ratt position.

- Satt dit stlobagen i hallama och skruva

fast: Läs up och dra bak labygeln pa spannarmen. Kontrollera symbolen pa labygeln.

Cykelhällare, draghängd

Forberedelseer

- Fall upp spannarmen.

Torka av dragkroken.
- Satt cykelhallaren pa dragkroken.
Fäll ner spannarmen helt.

-Forframlasbygeln,lasochtaurnyckeln.
-Kontrollera symbolen pa lasbygeln.

OBS

Dé试管e arrêt avstandy av minst 65 mmellan stöftfängen och centrum par dragkulan.

Aktabilensstoffangare saatt den inte skadas.

SV Cykelhällare, draghängd

Transport

• Sätt cyklä omott och flora cykar skara lasting às l'cx cykelhällaren. Sätt den nystga cykein innerst.

Kontrolieraat den innersta cykelns styre inte stolber ermot biliens bakkluke.Vid behov,lossa sylstyrangen och vrid styret aller flytta ut cykeln eittlage.

1 OBS

Tänk p att avgaserna fbrn bilen ar heta och kan paolverka cykelhallaren ell er dess last. Detta gäller speziall de dilar som ar giorda av plast. Vid behov bor man cärfor leda bort avgaserna fran cykelhallaren.

Cykelhällare, draghängd

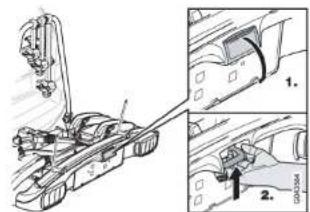

Transport

• For att kunna oppa bakiuckan pa - Vik nd tacklocket, som ar placater ovanfor - Vinkla ckeihallaren bakat, femdorrrs-bilar kan ckeihallaren vinkles bakat, haller for registeringskylten.

• Dra spp sparrhandtaget.

SV Cykelhällare, draghängd

Transport

• Fall up cykehällaren tills den lasser fast med ett hydgti lasjud.
• Kontroliera att cykelhallaren ar ordentigt last i uppfalt lage.
  -Fall upppacklocket.

Cykelhällare, draghängd

Jestering

Oppningsvinkel

-Cyckeihallaren gär att vinkla bakat for att undolflä: öpping av badkuckan.

• Lossa stoppskruvarna pa bada sider.

Satt dit stoppskruvarma | de ovre lagena.

Oppinningsvinkel gär at justera, Genom at flyta stopskruvarrna ökar as oppinningsvinkel (70°).

SV Cykelhallare, draghangd

Justering
Fastsattning

• Trycket som erfordras for att sata fast - Lossa justerskruvarna

cykelhallaren pa dragkroken ka vara 50kg (500

N). Om cykelhallaren gär att vrida pa dragkroken.

eller om spannarmen ar for trog att falla ned.

behöver fastsattningstryckat justeras.

• Om cykelhallaren sitter for lost. vird gradskivan uppal.

• Om spannarmen ar for trog att falla ned. vrid

gradskivannedat.

Cykelhällare, draghängd

Justering

Dra at justerskruvama.

SV Cykelhallare, draghangd

Hällare for extra cykel

Montering av extrahàllare

OBS

Extrahallaren far inte anvandas pa C30.

• Tryck pá kantbilárna och skruva fast dem undersidian.

p Salt fast skruven i fatesto. Se till att skruven sitter fast i fatest.

• Skruva pa vredet pa skruven.

Cykelhällare, draghängd

Hallare for extra cyke

Sält ihop fästé pé hällaren, 350 mm frän hällarens kant. Skruva med 2.5 Nm.

• Upprepa pa andra sidan.

• Montera extrahallar ná avsod plats i cykelhalarr.

Sätt in fäst i cykehällären (1) och tryck fast fäst (2). Det skä höras ett klick-jud.

• Skruva fast reglaget med 4 Nm.

SV Cykelhallare, draghangd

Hallare for extra cykel

Ditsattning av cykel

Satt cykeln i hallaren.

• Saonn fast cykelin i den namaste cykelin med ramballaren.
  -For spannbanden genom hulen och dra at.

Cykelhällare, draghängd

Anvisningar draghangd cykelhallare

-Egenvikt: 19 kg (+2 kg, extrahallare).
Maximal vikt per cyke: 20 kg (15 kg pa extrahalare).
Total maximal last: 60 kg (kultryck beaktat).
-Fordonsforaren ar ensam ansvarig for at produkten ar i feiftt tillstand och val footnott.
-Fore avfard skalf Funktionen hos Iusrampens belysningsentheter kontrlteras
- Lait ingel lost sitta kvar pa cyklarna under - Modifying av Produkten far ej goras. transport.
- Kontroliera att remmar och andra fasien silter stabil och afterdra vid behov.
-Bilens langd okar nar cykelhallaren ar monterad.
Cycllarna kan oka dess bredd och hójd. Var forsiklig vid backning.
-Byt omedelbart silina eiler skadade detailer.
Cykelhallaren skull alltid varalast under fard.
-Bilens koregenskaper kan andras vid kurvtagning och inbromsning narprodukten ar monterad.
