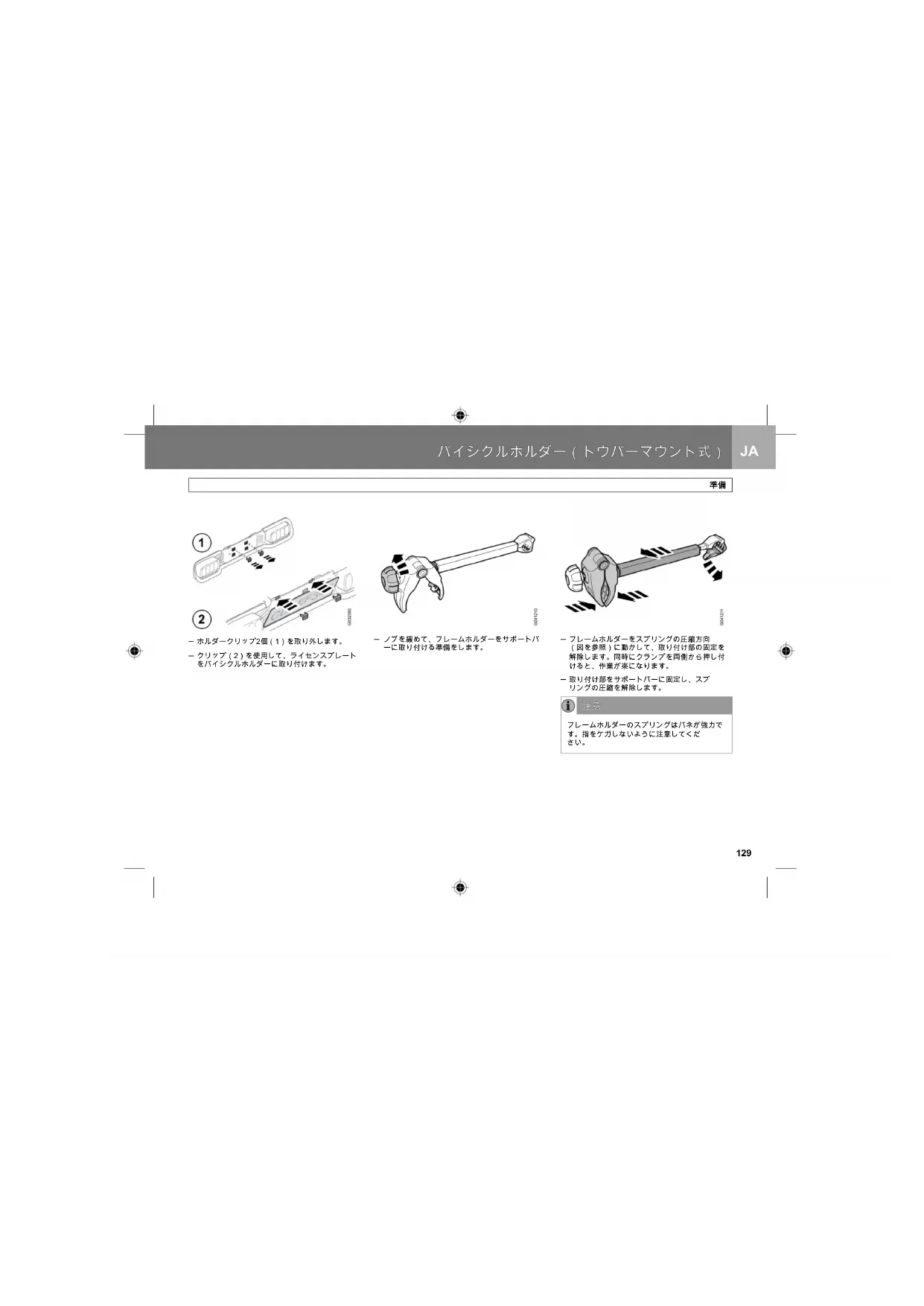

クリップ（2）を使用して、ライセンスプレート をバイシクルホルダーに取り付けます。

ノブを緩めて、フレームホルダーをサポートバ ーに取り付ける準備をします。

フレームホルダーをスプリングの圧縮方向 （図を参照）に動かして、取り付け部の固定を 解除します。同時にクランプを両側から押し付 けると、作業が楽になります。

取り付け部をサポートバーに固定し、スプ リングの圧縮を解除します。

フレームホルダーのスプリングはバネが強力で す。指をケガしないように注意してくだ

バイシクルホルダー（トウバーマウント式）

129─ フレームホルダーを正しい位置まで引っ張りま

サポートアークをホルダーに取り付け、所定の 位置にスクリューで固定します。

ロックを解除し、ストライカープレートを テンショナーアームの方へ引きます。ストライ カープレートの記号を確認します。

バイシクルホルダー（トウバーマウント式）

130─ テンショナーアームを起こします。

トウバーの中心はバンパーから65 mm 以上離れる必要があります。 バンパーを損傷しないように注意してくだ

ストライカープレートを前方に動かし、ロック

ストライカープレートの記号を確認します。 バイシクルホルダー（トウバーマウント式）

131─ 自転車をバイシクルホルダーに取り付け

2台以上の自転車をバイシクルホルダーに載せる 場合には、自転車同士を互い違いに重ねます。 最も重い自転車を一番内側に載せます。

最も内側の自転車のハンドルバーが車のテール ゲートに接触していないことを確認しま す。必要であれば、ハンドルバーを緩めて向き を変えるか、自転車を1つ外側の位置に移動しま

車から排出されるエキゾーストガスは高温なの で、バイシクルホルダーや自転車に悪影響を及 ぼすことがあります。特にプラスチック製の部 品にはご注意ください。必要であれ ば、エキゾーストガスがバイシクルホルダー付 近を通過することがないよう調整してください

上図のように、自転車をフレームホルダーに固

バイシクルホルダー（トウバーマウント式）

132─ ストラップを使用して車輪を固定します。

5ドア車のテールゲートを開閉できるように、バ イシクルホルダーは、後方に傾けることができ る仕組みになっています。

ライセンスプレート用ホルダーの上にあるカバ ーを下方向に開きます。

キャッチハンドルを引き上げます。 バイシクルホルダー（トウバーマウント式）

133─ バイシクルホルダーを後方に傾けます。

カチッという音が聞こえてロックされる まで、バイシクルホルダーを起こします。

バイシクルホルダーが直立位置で正しくロック されていることを確認します。

バイシクルホルダー（トウバーマウント式）

バイシクルホルダーは、テールゲートの開閉が 簡単になるように、後方に傾けることができま す。開けるときの角度は調節できます。ストッ プスクリューを動かすと、角度が大きくなりま す（70º）。

ストップスクリューを上側の位置に取り付けま

バイシクルホルダー（トウバーマウント式）

バイシクルホルダーをトウバーに取り付けると きには、50 kg（500 N）の圧力が必要 です。トウバー上でバイシクルホルダーの向き が変わる場合、またはテンションアームが堅す ぎて倒せない場合、取り付け圧力を調節してく

バイシクルホルダーが緩すぎる場 合、分度器を上方向に回します。

テンショナーアームが堅すぎて倒れない 場合、分度器を下方向に回します。

バイシクルホルダー（トウバーマウント式）

136─ 調節スクリューを締め付けます。 バイシクルホルダー（トウバーマウント式）

追加ホルダーはC30では使用できません。

図示されている寸法に従って、ホルダーに取り 付け部を取り付けます。

スクリューを使用して、取り付け部をロックし

エッジピースを所定の位置に押し込み、下側を スクリューで固定します。

取り付け部にスクリューを固定します。スクリ ューが取り付け部に位置決めされていることを

バイシクルホルダー（トウバーマウント式）

138─ ホルダーの端から350 mmの位置に取り付け 部を組み付けます。2.5 Nmのトルクで締め

追加ホルダーをバイシクルホルダーの所定の位

取り付け部をバイシクルホルダー（1）に取り付 け、所定の位置（2）に押し込みます。正しく入 ると、カチッという音が聞こえます。

ノブを4 Nmのトルクで締め付けます。 バイシクルホルダー（トウバーマウント式）

フレームホルダーを使用して、自転車を隣の自

テンションストラップを車輪に通して締め付け

取り付け部を保持して、前、上の順序で引き上

追加ホルダーをバイシクルホルダーから外しま

バイシクルホルダー（トウバーマウント式）

140─ 重量：19 kg（追加ホルダー装着の場合、 +2 kg）

最大許容重量（自転車1台あたり）：20 kg （追加ホルダーは15 kg）

合計最大許容重量：60 kg（ボール圧力荷重）

車両の運転者には、不備がない状態で製品を車 両にしっかりと固定する責任があります。

ドライブの前に、必ず灯火装置の機能を点検し

輸送中、固定されていない物品が、自転車に積 まれたままになっていることがないようにして

ストラップや取り付け部が固定されていること を確認し、必要に応じて、増し締めを行ってく

バイシクルホルダーを取り付けると、車両の全 長が長くなります。また、自転車により、車幅 や高さが増加する場合があります。後退の際に

摩耗または損傷が見られる部品は速やかに交換

走行中は必ずバイシクルホルダーをロックして

バイシクルホルダーの使用中には、カーブ時や 制動時に、普段と異なる走行特性を示す場合が

適用される速度制限や交通法規に常に従ってく

周囲の状況に応じて速度を調節する必要があり ますが、絶対に130 km/hを超える速度で 走行しないでください。

不適切な取り付けや使用に起因する人身事故及 び/または器物破損、その結果生じる経済的損失 に対して、ボルボはいかなる責任も負いません

この製品に変更を加えてはいけません。 バイシクルホルダー（トウバーマウント式）
