BEDIENUNGSANLEITUNG X2 Batavus

TRANSPORT UND LAGERUNG ....15

WARTUNG 15

BETRIEBSSTÖRUNGEN 15

TECHNISCHE DATEN 16

WICHTIGE SICHERHEITSHINWEISE

Dieses Handbuch ist ein wesentlicher Bestandteil Ihrer Trainingsausrüstung. Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie Ihr Trainingsgerät montieren, mit ihm trainieren oder es warten. Bitte bewahren Sie dieses Handbuch; es wird Sie jetzt und zukünftig darüber informieren, wie Sie Ihr Gerät benutzen und warten. Befolgen Sie diese Anweisungen immer sorgfältig. Für Schäden, die durch Missachtung der beschriebenen Einstellungs- und Wartungsanweisungen entstehen, besteht kein Garantie-Anspruch!

• Vor Beginn eines Trainingsprogrammes einen Arzt konsultieren.
• Bei Übelkeit, Schwindelgefühl oder anderen anomalen Symptomen sollte das Training sofort abgebrochen und unverzüglich ein Arzt aufgesucht werden.
• Dieses Gerät hat ein geschwindigkeitsabhängiges Bremssystem, d.h. je schneller Sie schreiten, desto höher ist die Belastung.
• Aufgrund des natürlichen Spieltriebes und der Experimentierfreudigkeit der Kinder können Situationen und Verhaltensweisen entstehen, für die das Trainingsgerät weder gebaut noch abgesichert ist und die eine Verantwortung seitens des Herstellers ausschliessen.Wenn Sie dennoch Kinder an das Trainingsgerät lassen, müssen Sie deshalb deren geistige und

körperliche Entwicklung und vor allem deren Temperament berücksichtigen, sie gegebenenfalls beaufsichtigen und sie vor allem auf die richtige Benutzung des Gerätes hinweisen.

• Vergewissern Sie sich, dass während des Trainings oder beim Bewegen des Geräts kein Haustier in der Nähe ist.
• Das Gerät sollte grundsätzlich nur von einer Person benutzt werden.
• Der Anwendungsbereich dieses Trainingsgerätes ist der Heimbereich.
• Das Gerät daft nur in Innenräumen benutzt werden.
• Das Gerät auf möglichst ebenen Untergrund stellen.
• Stützen Sie sich nie gegen das Cockpit ab!
• Bedienen Sie die Tasten mit der Fingerkuppe. Ein Fingernagel kann die Membrane der Tasten beschädigen.
• Das Gerät nie ohne die seitlichen Abdeckungen benutzen.
• Dieses Gerät ist nicht für den Einsatz in Feuchträumen (Sauna, Schwimmbad) vorgesehen.
• Beim Training muss die Umgebungstemperatur zwischen +10°C und +35°C liegen. Zur Aufbewahrung kann das Gerät bei Temperaturen zwischen -15°C und +40°C gelagert werden. Die Luftfeuchtigkeit darf nie 90 % überschreiten.
• Vor Beginn des Trainings sicherstellen, dass das Gerät völlig intakt ist. Auf keinen Fall mit einem fehlerhaften Gerät trainieren.
• Zum Auf- und Absteigen am Lenker abstützen. Nicht auf das Gehäuse treten.
• Zur Benutzung des Gerätes stets angemessene Kleidung und Schuhwerk tragen.
• Nie die Hände in die Nähe von beweglichen Teilen bringen.

- Zur Vermeidung von Muskelkater Auf- und Abwärmtraining nicht vergessen.

- Keine anderen als die in dieser Betriebsanleitung beschriebenen Wartungsmassnahmen und Einstellungen vornehmen. Die angegebenen Wartungsanweisungen sind einzuhalten.

- Das Gerät darf nicht von Personen benutzt werden, deren Gewicht über 135 kg liegt.

- Ihr neuer Heimtrainer von Batavus wurde für das Heimtraining entwickelt. Die Garantie dieses Gerätes beträgt 24 Monate für das Heimtraining. Nähere Informationen zur Garantie auf Ihr Fitnessgerät finden Sie im dem Gerät beiliegenden Garantieheft. Sowohl Batavus, als auch seine nationalen Vertretungen übernehmen keine Haftung für Verletzungen oder Geräteschäden, die sich bei Dauereinsatz in gewerblichen Fitnesscentern, Sportvereinen und vergleichbaren Einrichtungen ergeben.

MONTAGE

Montieren Sie das Gerät mit einer weiteren Person. Prüfen Sie, dass folgende Teile enthalten sind:

1. Rahmen
2. Vorderes Stützbein
3. Hinteres Stützbein
4. Vorderes Rahmenrohr
5. Handgriffe (2 Stück)
6. Pedalrohre (2)
7. Fussbretter (2 Stück)
8. Messgerät
9. Armstütze

10. Widerstandskontrolle

11. Beutel mit Montagezubehör (Inhalt mit * im Ersatzteilverzeichnis gekennzeichnet): Bewahren Sie die Montageteile sorgfältig auf, denn Sie können sie später u.a. zur Justierung benötigen

Sollte Ihr Gerät unvollständig sein, wenden Sie sich bitte unter Angabe des Modells, der Seriennummer und Nummer des fehlenden Teiles an Ihren Batavus-Händler. Die Ersatzteilnummer geht aus der Liste am Ende dieser Betriebsanleitung hervor. Der beiliegende Beutel mit Granulat dient als Klimaschutz während des Transportes und soll nach Montage beseitigt werden. Die Beschreibung der Lage von Teilen (rechts, links, vorne, hinten)

geht von der Blickrichtung beim Training aus. Es wird empfohlen, das Gerät auf einer geschützten Oberfläche auszupacken und aufzubauen. Bitte beachten Sie beim Aufstellen des Gerätes, dass in jede Richtung wenigstens 100 cm Freiraum vorhanden ist.

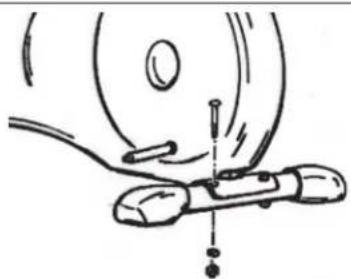

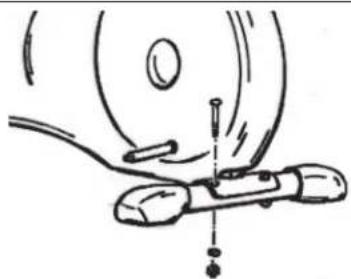

HINTERES UND VORDERES STÜTZBEIN

Das hintere Stützbein mit 2 Befestigungsschrauben, Unterlegscheiben und Arretierungsmuttern am Rahmen befestigen.

Das mit Transporträdern versehene vordere Stützbein mit 2 Befestigungsschrauben, Unterlegscheiben und Arretierungsmuttern am Rahmen befestigen.

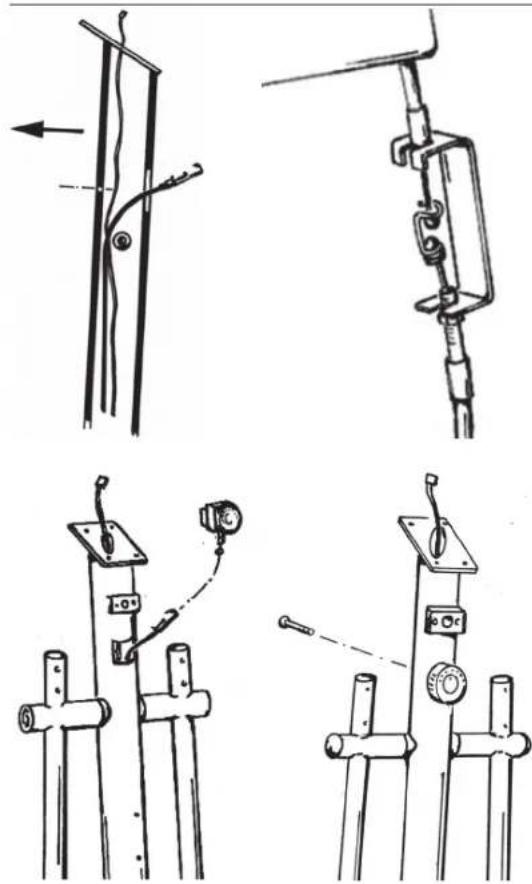

VORDERES RAHMENROHR

Führen Sie das Bremskabel und das Kabel des Messgeräts vom Rahmen zum Frontrohr, sodass beide Kabel oben auf dem Frontrohr hinter der Querstange liegen. Führen Sie dann das Bremskabel aus dem Frontrohr durch die Öffnung der Widerstandskontrolle; das Messgerätkabel kommt oben aus dem Frontrohr heraus. Drücken Sie das Frontrohr in das Rahmenrohr: Achten Sie darauf, das Kabel des Messgeräts nicht zu beschädigen! Ziehen Sie das Frontrohr mit sechs Befestigungsschrauben fest.

WIDERSTANDSKONTROLLE

Drehen Sie die Widerstandskontrolle so weit im Uhrzeigersinn wie möglich. Drücken Sie die flachen Kabel der Widerstandskontrolle durch die Öffnung der Widerstandskontrolle in das Frontrohr und ziehen Sie die Kabel oben aus dem Frontrohr heraus. BITTE BEACHTEN: Die Kabel nicht zu beschädigen! Setzen Sie die Widerstandskontrolle zurück auf das Frontrohr und befestigen Sie sie mit Befestigungsschrauben an der anderen Seite des Frontrohrs.

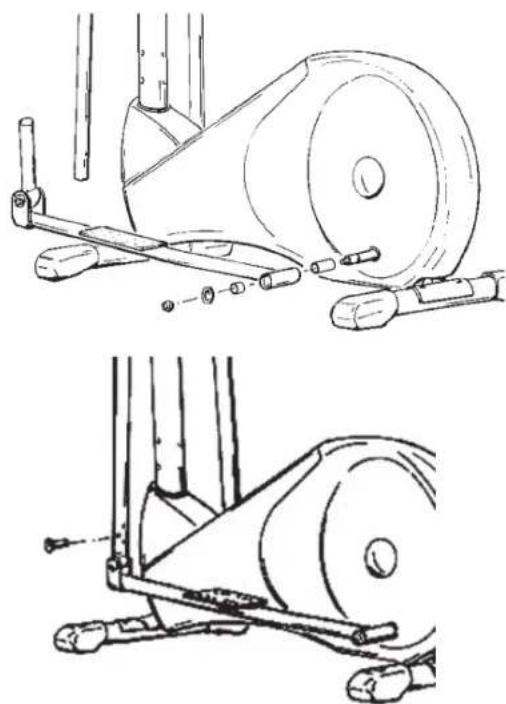

PEDALROHRE

Setzen Sie die lange Hülse und das hintere Ende des Pedalrohrs auf die linke Achse des Schwungsrades. Setzen Sie dann die kleine Hülse, eine Unterlegscheibe und eine Sechskantmutter auf die Achse. Ziehen Sie die Mutter nur leicht an. Drücken Sie die Schutzstopfen auf die Mutter. Wiederholen Sie den Vorgang für das rechte Pedalrohr.

BITTE BEACHTEN!

Führen Sie die linke Vorderseite des Pedalrohrs in das untere Ende der Griffstange ein und befestigen Sie diese mit vier Schrauben. Wiederholen Sie den Vorgang für das rechte Pedalrohr. Ziehen Sie die Schrauben fest und drücken Sie die Schutzstopfen auf die Schrauben.

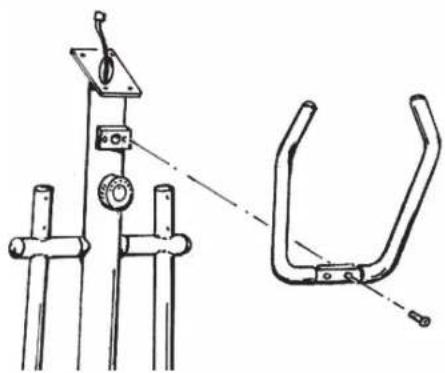

GRIFFSTANGE

Führen Sie die Handpulskabel von der Griffstange in das Frontrohr und ziehen Sie diese oben aus dem Frontrohr heraus. Befestigen Sie die Griffstange mit zwei Schrauben. BITTE BEACHTEN: Die Kabel nicht zu beschädigen!

Setzen Sie die Kunststoffabdeckungen der Griffstangenbefestigung auf den Befestigungspunkt auf und ziehen Sie sie mit einer Befestigungsschraube fest.

GRIFFE

Installieren Sie die Griffe und ziehen Sie beide mit insgesamt vier Schrauben fest. Drücken Sie die Schutzstopfen auf die Achsenschrauben.

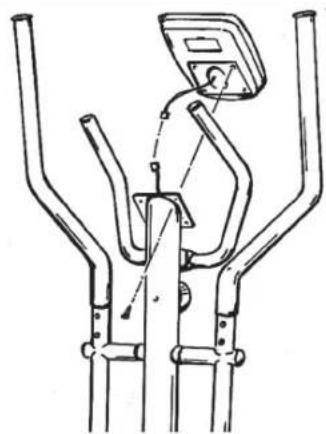

MESSGERÄT

Schließen Sie die Kabel vom Frontrohr und dem Messgerät an. Drücken Sie die Kabel in das Frontrohr und installieren Sie das Messgerät am Ende des Frontrohrs. BITTE BEACHTEN: Die Kabel nicht zu beschädigen! Befestigen Sie das Messgerät mit vier Schrauben. Entfernen Sie die Schutzabdeckung von Bildschirm und Tastatur des Messgeräts.

Den Deckel des Batteriefaches auf der Rückseite des Cockpits lösen. Die Batterien (2 x 1,5 V AA) einlegen und auf richtige Polarität achten. Den Deckel wieder anbringen.

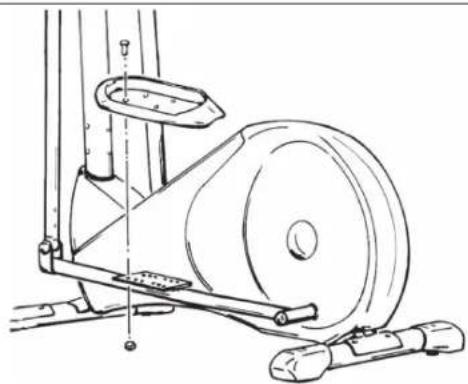

TRITTFLÄCHEN

Befestigen Sie die Trittflächen mit vier Schrauben und einer Sechskantmutter an der gewünschten Stelle an den Pedalrohren. Befestigen Sie die Mutter mit dem in der Abbildung gezeigten Werkzeug.

BENUTZUNG

Sollte das Gerät nicht stabil sein, die Einstellschrauben unter dem hinteren Fussrohr entsprechend einstellen.

Wenn die Pedalrohre Spiel haben, ziehen Sie die Achsenmuttern am vorderen Ende der Pedalarme fest bis das Spiel verschwindet.

TRAININGSWIDERSTAND

Der Tretwiderstand kann mit Hilfe des Einstellrades oben am Lenkerrohr eingestellt werden. Zum Erhöhen des Widerstandes das Einstellrad in Richtung “+”, zum Reduzieren in Richtung “-” drehen. Mithilfe der auf dem Messgerät angezeigten Skala (1-16) kann ganz leicht eine neue bzw. eine zuvor verwendete und geeignete Widerstandseinstellung vorgenommen bzw. wiederholt werden.

TRAINIEREN MIT BATAVUS

Treten ist eine ausgezeichnete aerobe Trainingsform, d. h. das Training ist zwar leicht, erfordert aber eine lange Trainingsdauer. Das aerobe Training basiert auf einer Verbesserung der max. Sauerstoffaufnahm efähigkeit, was zu einer Verbesserung der Kondition und Ausdauer führt. Treten ist auch eine angenehme Trainingsform. Man soll war schwitzen, aber nicht ausser Atem kommen. So sollte man während des Trainings normal sprechen können. Das Training sollte aus mindestens drei 30-minütigen Einheiten pro Woche bestehen. So wird eine Grundkondition erreicht. Die Aufrechterhaltung der Kondition setzt zirka zwei Trainingssätze pro Woche voraus. Ist die Grundkondition erreicht, kann diese leicht durch Erhöhen der Trainingsfrequenz verbessert werden.

Körperliche Betätigung ist ein wichtiges Hilfsmittel zur Reduzierung des Körpergewichtes, denn Training ist das einzige Mittel, den Energieverbrauch des Körpers zu erhöhen. Dabei ist es neben einer kalorienarmen Diät wichtig, regelmässig zu trainieren. Die tägliche Trainingszeit sollte am Anfang 30 Minuten entweder auf einmal oder in kleineren Intervallen betragen und sollte langsam auf 60 Minuten erhöht werden. Lassen Sie das Training mit geringem Tretwiderstand beginnen. Eine grosse Anstrengung bei einem hohen Körpergewicht kann zu einer gefährlichen Belastung des Herzens und des Kreislaufs führen. Die Trainingseffizienz kann mit Hilfe der Pulsfrequenz geschätzt und die Tretgeschwindigkeit der Kondition entsprechend langsam erhöht werden. Mit der Anzeige Ihres Gerätes können Sie ihre Pulsfrequenz während des Trainings beobachten und sicherstellen, dass das Training effektiv genug aber nicht zu anstrengend ist.

HERZFREQUENZ

Egal, welches Ziel Sie erreichen wollen, die besten Resultate erzielen Sie mit einem Training auf dem richtigen Leistungsniveau, und das beste Mass ist dabei Ihre eigene Herzfrequenz.

Ermitteln Sie zuerst Ihre maximale Herzfrequenz. Wenn Sie diese nicht kennen, orientieren Sie sich bitte an der nachfolgenden Formel:

220 - ALTER

Das Maximum unterscheidet sich von Mensch zu Mensch. Die maximale Herzfrequenz verringert sich pro Jahr durchschnittlich um einen Punkt. Wenn Sie zu einer Risikogruppe zählen, bitten Sie den Arzt, Ihre maximale Herzfrequenz festzustellen. Wir haben drei Herzfrequenzbereiche definiert, die Sie bei Ihrem zielgerichteten Training unterstützen.

ANFÄNGER ● 50-60 % der maximalen Herzfrequenz.

Sie ist ausserdem für Übergewichtige und Rekonvaleszenten geeignet sowie für diejenigen, die seit langem nicht mehr trainiert haben. Drei Trainingseinheiten pro Woche von jeweils einer halben Stunde Dauer sind angemessen. Regelmässiges Training verbessert die Leistungsfähigkeit der Atmungs- und Kreislauforgane ganz entscheidend.

FORTGESCHRITTENE ● 60-70 % der maximalen Herzfrequenz.

Perfekt geeignet zur Verbesserung und Erhaltung der Fitness. Damit stärken Sie Ihr Herz und Ihre Lungen mehr, als auf dem Anfängerniveau. Wir empfehlen mindestens 3 Trainingseinheiten pro Woche mit jeweils mindestens 30 Minuten. Wenn Sie Ihr Fitnessniveau noch weiter erhöhen möchten, trainieren Sie häufiger oder intensiver, aber nicht beides zugleich.

AKTIVE SPORTLER ● 70-80 % der maximalen Herzfrequenz.

Das Training auf diesem Niveau ist nur für durchtrainierte Sportler geeignet und setzt ein Langzeit-Ausdauertraining voraus.

PULSABNAHME ÜBER EINEN OHRCLIP

1. Den Stecker am Ende des Ohrclipkabels in die der Anzeige befindliche Buchse einstecken.
2. Den Ohrclip am Ohrläppchen befestigen.

Reagiert die Elektronikanzeige nicht unmittelbar auf den Puls oder wenn das Ohrläppchen kalt ist, das Ohrläppchen zur Verbesserung der

Durchblutung etwas mit den Fingerspitzen reiben. Die individuellen physiologischen Eigenschaften, wie z. B. Verknorpelungen oder schwache Blutzirkulation im Ohrläppchen und Ohrläppchengrösse, können die Pulsmessung beeinträchtigen. In diesem Fall den Puls vom Inneren der Ohrmuschel bzw. von der

Fingerspitze abnehmen. Erfolgt die Pulsmessung nicht ordnungsgemäss, die Messung ohne Training ausprobieren, denn die Pulsmessung kann durch unbeabsichtigte Bewegungen des Ohrclips während des Trainings beeinträchtigt werden. Überschreitet die Pulsfrequenz 150 Schläge/min, kann die Messung vom Ohrläppchen durch beschleunigte Blutzirkulation beeinträchtigt werden. Die Pulsmessung kann ausserdem durch eine starke Lichtquelle, z. B. eine Leuchtstofflampe, beeinträchtigt werden. In diesem Fall den Ohrclip am Ohrläppchen umdrehen. Nach dem Training den Ohrclip mit einem feuchten Tuch reinigen.

DRAHTLOSE HERZFREQUENZMESSUNG

Die Herzfrequenzmessung kann drahtlos mit einem Herzfrequenzmessgerät Pro Check erfolgen.

BITTE BEACHTEN! Falls Sie einen Herzschrittmacher tragen, lassen Sie sich von Ihrem Arzt bestätigen, dass Sie die drahtlose Herzfrequenzmessung benutzen können.

Als zuverlässigste Art der Herzfrequenzmessung hat sich die drahtlose Herzfrequenzabnahme erwiesen, bei der die Herzschläge mit einem Elektrodengurt von der Brust abgenommen werden. Vom Gurt werden die Impulse danach über ein elektromagnetisches Feld an den Empfänger in der Elektronikanzeige übertragen. Zur drahtlosen Herzfrequenzmessung während des Trainings die gegen die Haut kommenden Elektroden am Elektrodengurt sorgfältig mit Wasser anfeuchten. Wird der Elektrodengurt über einem dünnen Hemd getragen, sind die gegen die Elektroden gerichteten Flächen ebenfalls zu befeuchten. Den Sender mit Hilfe des Gurtes fest unterhalb der Brustmuskulatur befestigen und darauf achten, dass der Gurt beim Training nicht verrutscht. Den Elektrodengurt jedoch nicht so festziehen, dass z. B. die Atmung erschwert wird. Der Sender kann den Pulswert bis zu einer Entfernung von zirka 1 m an den Empfänger übertragen. Der Herzfrequenzwert wird in der Anzeige angezeigt.

Achten Sie bei Ihrer Trainingskleidung darauf, dass bestimmte für Kleidungsstücke verwendete Fasern (z.B. Polyester, Polyamid) statische elektrische Ladungen verursachen, die ein Hindernis für eine zuverlässige Herzfrequenzmessung sein können. Beachten Sie auch, dass durch Handys, Fernsehgeräte und andere elektrische Geräte

elektromagnetische Felder entstehen, die Probleme bei der Herzfrequenzmessung verursachen können.

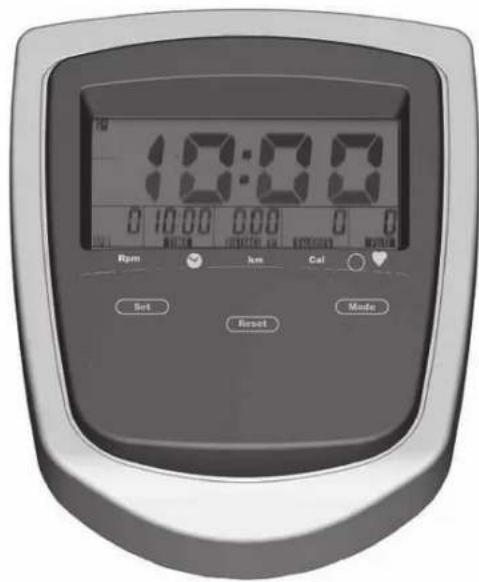

COCKPIT

10:00 0 10:00 000 0 0 Run km Cal Set Reset Mode

BEDIENUNGSTASTEN

RESET:

Löscht vorhandene Werte. Wenn Sie diese Taste länger als zwei Sekunden gedrückt halten, können Sie alle Funktionen gleichzeitig auf Null stellen, unabhängig davon, welche Betreibsart auf dem Display eingestellt ist.

SET:

Verstellt die Werte. Durch Drücken dieser Taste wird die Einstellung in Einer-Schritten verändert. Wenn Sie diese Taste länger als zwei Sekunden gedrückt halten, werden die Werte schneller erhöht. Dann diese Taste erneut zum Anhalten drücken.

MODE:

Mit dieser Taste wird der Anzeigenwechsel durchgeführt.

TRAINIEREN

Das Cockpit wird durch Drücken irgendeiner Taste gestartet. Sie können gleich mit dem Training anfangen. Sie können auch mit dem Training durch Wahl der Zielwerte anfangen.

1. Geschwindigkeit

Während des Trainings wird im Wechsel die Umdrehungen pro Minute oder die Geschwindigkeit in km/h angezeigt.

1. Zeitmessung (aufwärts)

Es wird die Zeit angezeigt, die seit Trainingsbeginn abgelaufen ist. Der Doppelpunkt (:) blinkt einmal

pro Sekunde, wenn die Zeit während des Trainings gemessen wird.

3. Zeitmessung (abwärts)

Es wird die noch verbleibende Trainingszeit angezeigt. Durch Drücken der Mode-Taste wird die Funktion eingeschaltet. Der gewünschte Zielwert wird mit der Set-Taste eingestellt. Die einstellbare Zeit beträgt maximal 99 Minuten. Der Doppelpunkt (:) blinkt einmal pro Sekunde, wenn die Zeit während des Trainings gemessen wird. Bei 00:00 ertönt ein Signalton.

4. Strecke (km/aufwärts)

Die während des Trainings zurückgelegte Strecke wird angezeigt. Werte von 0-99.5 Kilometer werden in 500 Meter-Schritten gemessen.

5. Strecke (km/abwärts)

Diese Funktion zeigt die noch verbleibende Strecke an. Durch Drücken der Mode-Taste wird die Funktion eingeschaltet. Der gewünschte Zielwert wird mit der Set-Taste eingestellt.

6. Kalorien

Der Energieverbrauch während des Trainings wird in kcal angezeigt. Durch Drücken der Mode-Taste wird die Funktion eingeschaltet. Der gewünschte Zielwert wird mit der Set-Taste eingestellt. Für die Umrechnung in Joulse benutzen Sie bitte die Formel: 1 kcal = 4.187 kJ. Bei diesem Gerät wird der Energieverbrauch aufgrund von durchschnittlichen Werten berechnet. Da jedoch jeder unterschiedliche Fähigkeiten hat, Energie zu produzieren, kann der angezeigte Energieverbrauch zwangsläufig nur eine Annäherung an den tatsächlichen Verbrauch sein.

7. Pulsmessung

Der Pulsschlag wird durch den Ohrsensor oder den Brustgurt (optional) ermittelt. Das Herzsymbol blinkt synchron mit dem Pulsschlag (40-240 Herzschlägen pro Minute). Die Anzeige blinkt nur, wenn eine Messung erfolgt. Bitte beachten Sie, dass die Pulsmessung zur Berechnung eines genauen Mittelwertes ca. 30 Sekunden benötigt. Die Pulsfunktion wird automatisch ausgeschaltet, wenn 16 Sekunden lang kein Pulssignal gemessen wurde. Ausserdem ist das Warnsignal der Pulsobergrenze ausgeschaltet.

8. Pulslimit (Obergrenze)

Die eingestellte Pulsobergrenze wird angezeigt. Durch Drücken der Mode-Taste wird die Funktion eingeschaltet. Der gewünschte Zielwert wird mit der Set-Taste eingestellt. Bei eingegebener Obergrenze ertönt bei Überschreitung ein Signal. Der maximale Pulsschlag ist einstellbar von 30 bis 240 Pulsschlägen pro Minute.

Wird das Gerät mehr als fünf Minuten nicht betriebt, schaltet sich das Cockpit automatisch aus. In der Anzeige wird dann die Raumstemperatur angezeigt.

TRANSPORT UND LAGERUNG

Bitte befolgen Sie diese Hinweise, wenn Sie das Gerät tragen oder bewegen, denn falsches Anheben kann zu Rückenverletzungen oder anderen Unfällen führen:

Dank eingebauter Transportrollen ist der BATAVUS X2 leicht zu bewegen. Dazu um das Gerät herumgehen, an den Handstützen festhalten, leicht ankippen und auf den Transportrollen im vorderen Fussrohr fortbewegen. Ein Verschieben des Gerätes kann manche Fussbodenmaterialien beschädigen, z.B. Holzparkettböden. In diesem Fall müssen Sie den Boden vorher schützen.

Lagern Sie das Gerät an einem trockenen, staubfreien Ort mit möglichst geringen Temperaturschwankungen.

WARTUNG

Das Gerät braucht nur sehr wenig Wartung. Prüfen Sie dennoch von Zeit zu Zeit, dass alle Schrauben und Muttern fest sitzen.

• Bitte trocknen Sie nach jedem Training alle Teile des Gerätes mit einem weichen, saugfähigen Tuch. Verwenden Sie keine Lösungsmittel. Da Schweiss Korrosion verursachen kann, empfehlen wir, dass Sie alle Metalloberflächen, die mit Schweiss in Berührung kommen können, mit Teflon zu schützen.
• Entfernen Sie niemals die Schutzverkleidung des Gerätes.
• Wenn das Gerät eine Zeit lang nicht benutzt wurde, kann der Antriebsriemen vorübergehend deformiert sein. Das kann zu einem leichten, unruhigen Treten der Pedale führen. Aber schon nach wenigen Trainingsminuten erlangt der Riemen wieder in seine normale Form und der Effekt verschwindet vollständig.

BATTERIEWECHSEL

Funktioniert die LCD-Anzeige nicht mehr ordnungsgemäss, sind die Batterien auszutauschen. Den Deckel des Batteriefaches auf der Rückseite des Cockpits lösen. Die alten Batterien durch neue (2 x 1,5 V AA) ersetzen und auf richtige Polarität achten. Den Deckel wieder anbringen.

BETRIEBSSTÖRUNGEN

BITTE BEACHTEN: Trotz kontinuierlicher Qualitätsüberwachung können vereinzelt an den Geräten durch einzelne Komponenten verursachte Funktionsstörungen auftreten. Dabei ist es nicht

angebracht, das ganze Gerät zur Reparatur zu bringen, da der Fehler meistens durch Austauschen der defekten Komponente behoben werden kann.

Falls Sie Funktionsstörungen an Ihrem Gerät feststellen, Kontakt mit Ihrer nationalen Batavus-Vertretung aufnehmen.

Wenden Sie sich an Ihre nationale Batavus-Vertretung, wenn Sie Ersatzteile benötigen oder Funktionsstörungen an Ihrem Gerät feststellen. Beschreiben Sie das Problem und die Einsatzbedingungen und teilen Sie das Kaufdatum und die Seriennummer des Gerätes mit. Die Ersatzteilnummern finden Sie in der Liste am Ende dieser Anweisung. Nur Teile in der Ersatzteilliste dürfen verwendet werden.

TECHNISCHE DATEN

Länge ....128 cm Breite ....57 cm Höhe ....168 cm Gewicht ....49 kg

Der BATAVUS X2 wurde nach den Richtlinien der EU für elektromagnetische Einheitlichkeit, EMC (89/336/EWG) gestaltet und trägt das CE Konformitäts-Zeichen.

Der BATAVUS X2 erfüllt die EN-Präzisions- und Sicherheitsstandards (EN-957).

Aufgrund unserer kontinuierlichen Produktentwicklung behält sich Batavus das Recht vor, Spezifikationen ohne vorherige Ankündigung zu verändern.

BITTE BEACHTEN: Die Hinweise bezüglich der Montage, der Benutzung und der Wartung Ihres Geräts müssen sorgfältig beachtet werden. Die Garantie schliesst keine Beschädigungen ein, die auf Fahrlässigkeit bei der Montage, Einstellung und Wartung, wie sie in diesem Handbuch beschrieben wurden, zurückzuführen sind. Werden Modifizierungen ohne das Einverständnis der Batavus vorgenommen, erlischt jeglicher Garantieanspruch!

Wir wünschen Ihnen viele angenehme Trainingsstunden mit Ihrem neuen Batavus Trainingspartner
