Produkttyp	Kabelloser 2-in-1-Staubsauger (Handstaubsauger und Stabstaubsauger)
Marke	Grundig
Modell	VCH 9630
Stromversorgung	Li-Ionen-Akku 14,4 V Gleichstrom
Motorleistung	95 W
Staubbehälterkapazität	0,5 L
Filtersystem	Waschbarer HEPA H10 Filter (99,9 % der Partikel >= 0,1 µm)
Mitgeliefertes Zubehör	Turbobürste, Polsterdüse, Möbelbürste, Ladestation mit Aufbewahrungsfach
Ladezeit	Bis zu 5 Stunden
Eingangsspannung des Netzadapters	100-240 V, 50/60 Hz
Ausgangsspannung des Netzadapters	18 V, 500 mA
Schutzklasse	II
Empfohlene Verwendung	Reinigung von Hartböden, Teppichen, Möbeln, Vorhängen, Fahrzeuginnenraum
Wartung	Staubbehälter nach jedem Gebrauch reinigen; HEPA-Filter unter fließendem Wasser waschen; Turbobürste reinigen
Sicherheit	Nicht auf nassen Oberflächen verwenden, keine Flüssigkeiten aufsaugen, außerhalb der Reichweite von Kindern unter 8 Jahren aufbewahren
Reparierbarkeit	Nur Original-Grundig-Zubehör verwenden; Verfügbarkeit von Ersatzteilen für 5 Jahre

Häufig gestellte Fragen - VCH 9630 GRUNDIG

Wie lade ich den Grundig VCH 9630 Staubsauger auf?

Stellen Sie das Gerät auf die Ladestation. Schließen Sie den Netzadapter an das Ladegerät und die Steckdose an. Die blaue LED-Anzeige blinkt während des Ladevorgangs. Die vollständige Aufladung dauert bis zu 5 Stunden. Wenn alle blauen LEDs dauerhaft leuchten, ist der Ladevorgang abgeschlossen.

Wie reinige ich den HEPA-Filter?

Drücken Sie die Entnahmetaste des Staubbehälters. Entfernen Sie den HEPA-Filter, indem Sie den Filterhalter gegen den Uhrzeigersinn drehen. Waschen Sie den Filter unter fließendem Wasser und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Wie leere ich den Staubbehälter?

Drücken Sie die Entnahmetaste des Staubbehälters, um ihn zu entfernen. Entleeren Sie den Inhalt in einen Mülleimer. Es wird empfohlen, den Staubbehälter nach jedem Gebrauch zu reinigen.

Kann ich mit diesem Staubsauger Flüssigkeiten aufsaugen?

Nein, dieser Staubsauger ist nur zum Aufsaugen von trockenem Schmutz und Staubpartikeln ausgelegt. Verwenden Sie ihn niemals auf nassen Oberflächen oder zum Aufsaugen von Flüssigkeiten.

Was tun, wenn der Staubsauger nicht startet?

Überprüfen Sie, ob der Akku geladen ist. Wenn das Gerät aufgeladen wird, funktioniert es nicht. Stellen Sie sicher, dass der Staubbehälter und der Filter korrekt eingesetzt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

Wie verwende ich den Staubsauger im 2-in-1-Modus?

Drücken Sie die Entnahmetaste des kabellosen Staubsaugers (E), um den Handstaubsauger vom Stab zu trennen. Verwenden Sie ihn mit dem Zubehör zum Reinigen von Möbeln, Vorhängen usw.

Wie reinige ich die Turbobürste?

Entriegeln Sie die Walze der Turbobürste mit der Entriegelungslasche. Entfernen Sie die Walze, reinigen Sie sie und lassen Sie sie trocknen. Setzen Sie sie wieder ein und verriegeln Sie die Lasche.

Ist der HEPA-Filter waschbar?

Ja, der HEPA H10 Filter ist unter fließendem Wasser waschbar. Waschen Sie ihn regelmäßig und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einbauen, um die Filtereffizienz zu erhalten.

Wie lange hält der Akku?

Die Akkulaufzeit hängt von der gewählten Geschwindigkeitsstufe ab. Die Anleitung gibt keine genaue Zahl an, aber er reicht aus, um einen Standardraum zu reinigen. Die vollständige Aufladung dauert etwa 5 Stunden.

Wo finde ich Ersatzzubehör für den Grundig VCH 9630?

Verwenden Sie nur Original-Grundig-Zubehör. Sie können es beim Händler oder beim Kundendienst bestellen. Grundig garantiert die Verfügbarkeit von Zubehör für mindestens 5 Jahre.

BEDIENUNGSANLEITUNG VCH 9630 GRUNDIG

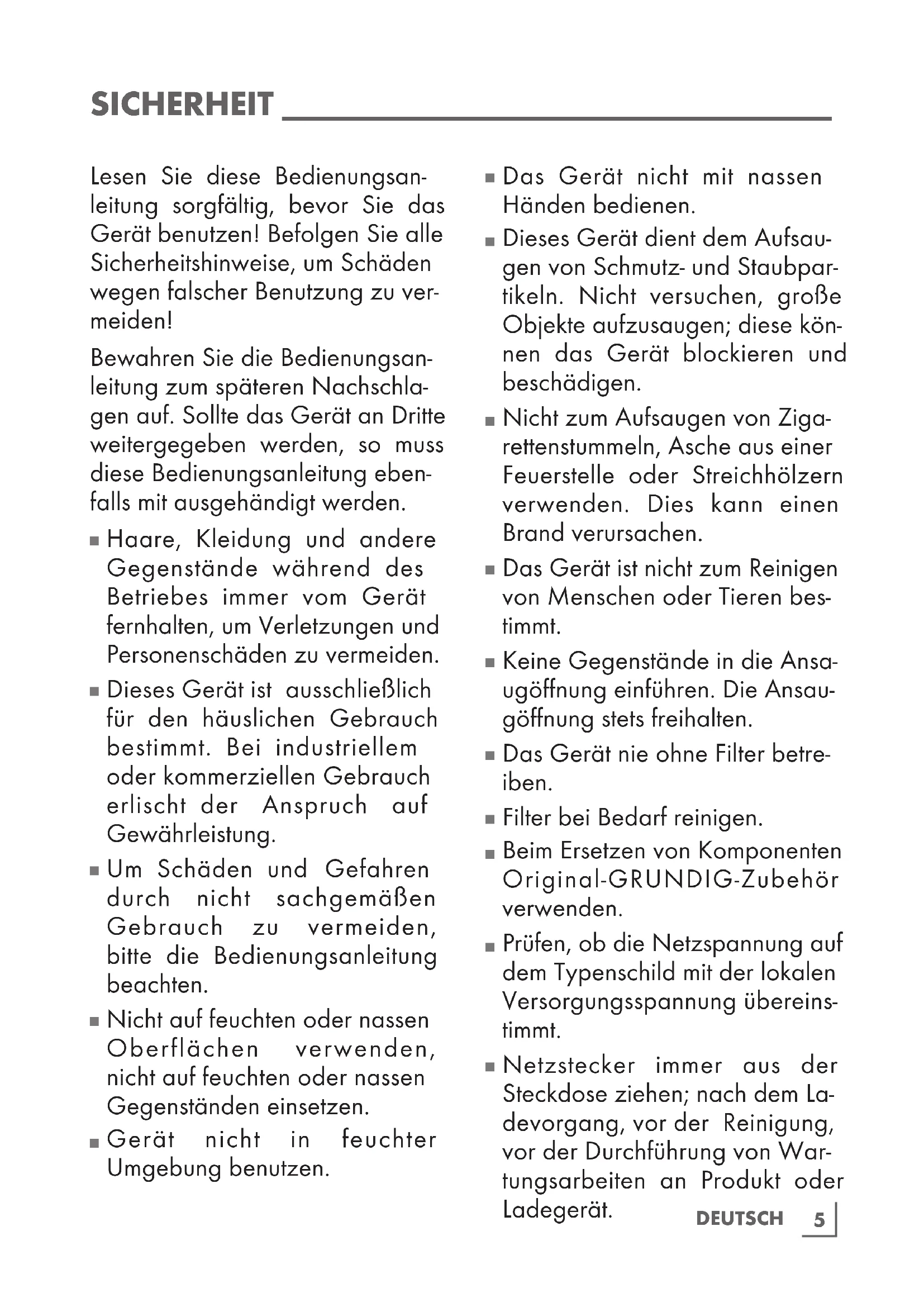

Lesen SieThese Bedienungsanleitung sorgfaltig,bevor Sie das Gerat benutzen! Befolgen Sie alle Sicherheitshinweise,um Schaden wegen falscher Benutzung zu vermeiden!

Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Sollte das Gerät an Dritte weitergegeben werden, so muss diese Bedienungsanleitung ebenfalls mit ausgehändigt werden.

Haare, Kleidung und andere Gegenstände während des Betriebes immer vom Geräf fernhalten, um Verletzungen und Personenschäden zu vermeiden.
- Dieses Gerät ist ausschließlich für den tatsächlichen Gebrauch bestimmt. Bei industriellem oder kommerziellen Gebrauch erlischt der Anspruch auf Gewährleistung.
Um Schaden und Gefahren durch nicht sachgemäßen Gebrauch zu vermeiden,itte die Bedienungsanleitung beachten.
- Nicht auf feuchten oder nassen Oberflächen verwenden, nicht auf feuchten oder nassen Gegenständen einsetzen.
Gerät nicht in feuchter Umgebung benutzen.

Das Gerät nicht mit nassen Händen bedieten.
- Dieses Gerät dient dem Aufsau-gen von Schmutz- und Staubpartikeln. Nicht versuchen, große Objekte aufzusaugen; diese konnen das Gerät blockieren und beschädigen.
Nicht zum Aufsagen von Zigarettenstummeln, Asche aus einer Feuerstelle oder Streichhölzern verwenden. Dies kann einen Brand verursachen.
Das Gerät ist nicht zum Reinigen von Menschen oder Tieren bestimmt.
Keine Gegenstände in die Ansaugolfung einfahren. Die Ansaugolfung stets freihalten.
Das Gerät nie ohne Filter betreiben.
Filter bei Bedarf reinigen.
Beim Ersetzen von Komponenten Original-GRUNDIG-Zubehör verwenden.
- Prufen, ob die Netzspannung auf dem Typenschild mit der lokalen Versorgungsspannung übereinstimmt.
Netzstecker immer aus der Steckdoseziehen; nach dem Ladevorgang, vor der Reinigung, vor der Durchführung von Wartungsarbeiten an Produkt oder Ladegerät. DEUTSCH 5

Den Gebrauch von Verlängerungskabeln oder Steckerleisten vermeiden. Den Stecker des Netzkabels nach Möglichkeit direkt in die Steck-dose stecken.
Zum zusätzlichen Schutz sollt deses Gerät an einen haushalt-süblichen Fehlerstromschutzschalter mit einer maximalen Bemessung von 30mA angeschlüssen werden.itte einen Elektriker kontaktieren.
Netzstecker nicht am Kabel aus der Steckdoseziehen.
Das Gerätarf nicht in Betrieb genommen werden, wenn essichtbare Schäden aufweist. Dies gilt auch für ein Gerät, das versehentlich nass geworden ist. Wenden Sie sich in solchen Fällen an ihren Fachhandler.
Unsere GRUNDIG Haushaltsgeräte entsprechen den geltenden Sicherheitsnormen. Wenn das Gerät oder das Netzkabel beschädigt ist, muss es vom Handler, einem Service-Zentrum oder von einer gleichwertig qualifizierten und autorisierten Person repariert oder ausgetauscht werden, um Gefährdungen zu vermeiden. Fehlerhafte oder unqualifizierte Reparaturen können Gefahren

und Risiken fur den Benutzer verursachen.

Das Gerät von Kindern fernhalten.
- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei dess, sie sind beaufsichtigt.
Das Gerät unter keinen Umständen öffnen. Für Schäden aufgrund von falscher Benutzung wird keine Haftung übernommen.
Das Gerät nicht betreiben, wenn der Luftinlass und die Lüftungsschlitze verstoptf sind. Luftinlass und Lüftungsschlitze stets von Staub, Haaren und anderen Elementen, die den Luftstrom blockieren oder behindern konnten, freihalten.
Ausschließlich das mitgelieferte Kabel verwenden.

Sehr geehrte Kundin, sehr geehrter Kunde,

Herzlichen Glückwunsch zum Kauf Ihres neuen vertikalen 2-in-1-Akku

Staubsaugers von GRUNDIG

VCH VCH 9630-VCH 9631-VCH 9632.

Bitte lesen Sie die folgenden Hinweise sorgfältig, damit diesen Qualitätsprodukt aus dem Hause GRUNDIG weitere Jahre lang gute Dienste leistet.

Verantwortungsbewusstes Handeln!

GRUNDIG setzt intern wie auch bei unseren Lieferanten auf vertraglich zugesicherte soziale Arbeitsbedingungen mit fairem Lohn, auf effizienten Rohstoffeinsatz bei stetiger

Abfallreduzierung von mehreren Tonnen Plastik pro Jahr - und auf mindestens 5 Jahre VerfügbarkeitSAMTlichen Zubehors.

Für eine lebenswerte Zukunft.

Aus gutem Grund. Grundig.

HEPA-Filter

HEPA steht fur High Efficiency Particulate Air. HEPA-Filter sind Schwebstofffilter, die mehr als 99.9% aller Staubpartikel in der Luft filtern, die grober als 0,1 bis 0,3 Mikrometer sind. Der Filter fangt Viren, lungengängige Stäube, Milbeneier und -ausscheidungen, Pollen, Rauchpartikel, Asbest, Bakterien, diverse toxische Stäube und Aerosole ein.

Zusätzliches Zubehör:

Abwaschbarer HEPA H10-Filter
Staubbürste eignet sich für die Reinigung von Vorhängen, empfindlichen und zerbrechlichen Gegenständen.
■ Polsterdüse für Böden, Treppen, Fahrzeuge, Sofas und Armlehnen.
Ladestation mit Zubehörfach

Bedienelemente

Siehe Abbildung auf Seite 3.

A Stabstaubsaugergriff
B Ein-/Austaste Stabstaubsauger
C Geschwindigkeitsinstelltaste
D Grifflapptaste
E Freigabetaste kabelloser Staubsauger
F Griff kabelloser Staubsauger
Ein-/Austaste kabelloser Staubsauger
LED-Lampe und Ladeanzeige
Auffangbehälter
Freigabetaste Turbobürste
K Turboburste
L Ladestation
M Betriebsanzeige
N Zubehörfach
Auffangbehälter-Freigabetaste

Installation von Gehäuse und Turbobürste

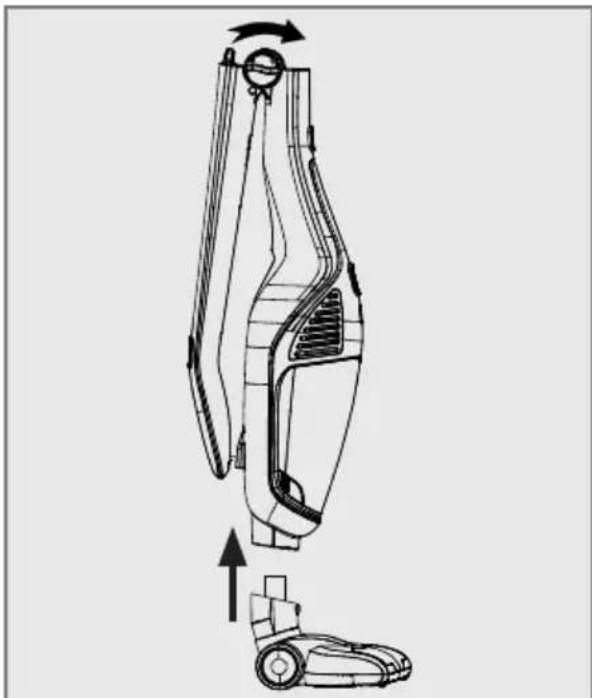

1 Installieren Sie dieK Turboburste am Gehouse.

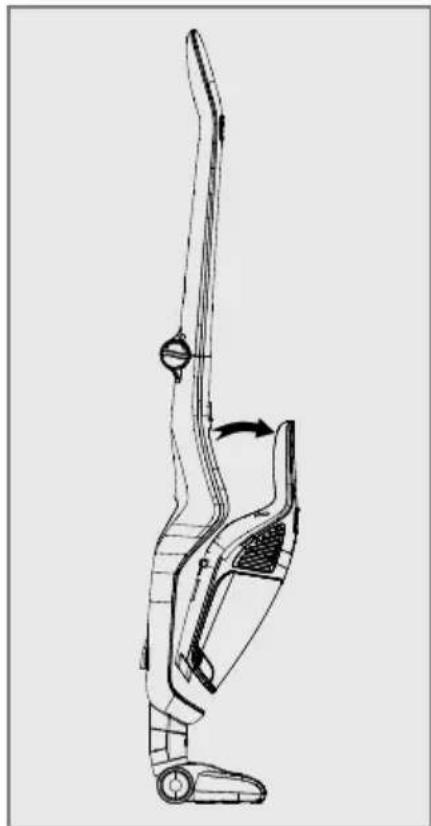

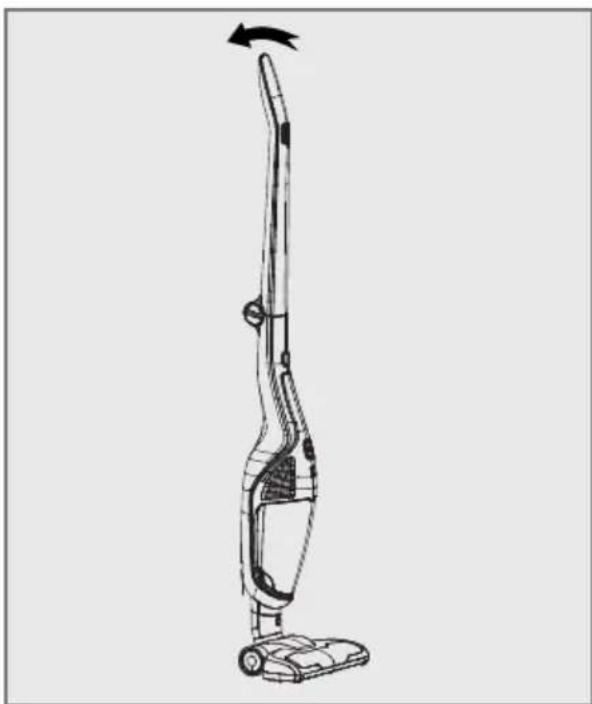

2 Heben Sie den Griff in Pfeilrichtung an.

3 Zum Einklappen des Griffs A Klaptaste D im Uhrzeigersinn drehen (in die Position und den Griff in Pfeilrichtung einklappen.

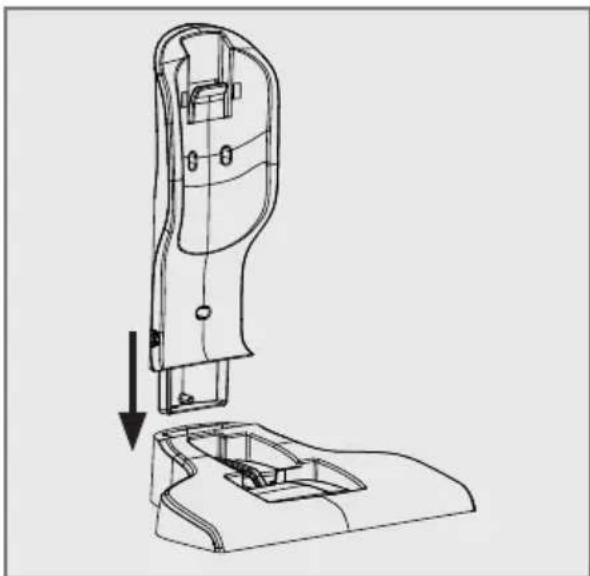

Ladestation montieren

1 Platzieren Sie die Ladestation auf dem Ladeständer.

2 Befestigen Sie das Gerät mit Schrauben an der Wand oder stellen Sie es auf einen horizontalen Untergrund.

Gerät aufladen

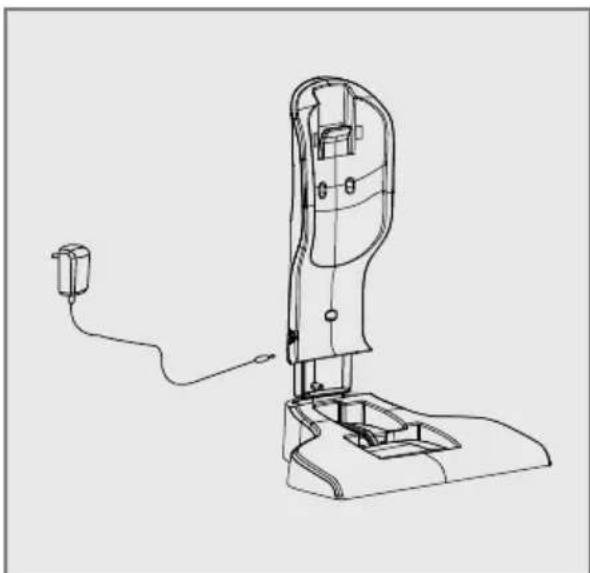

1 Stecken Sie das)dunne Ende des Netzteils in die Ladestation L und schlieBen Sie das Netzteil an.

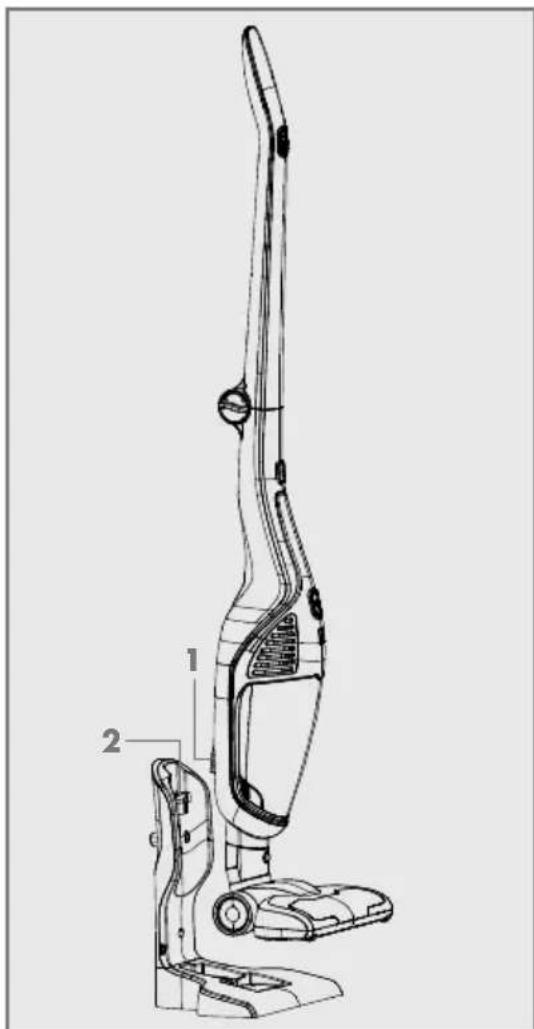

2 Platzieren Sie das Gerät auf der Ladestation, der Anschluss am Gehäuse (1) muss am Anschluss am Ständer (2) ausgerichtet sein.

3 In der Zwischenzeit leuchtet die Ladeanzeige-LED und das Produkt beginnt mit dem Aufladen; bei Abschluss des Aufladens leuchten alle Ladeanzeigen.

4 Wenn Sie das Gerät an die Ladestation L anschlieBen, zeigt die Lade-LED H am angeschlossenen Produkt eine erfolgreiche Verbindung an.

Die blaue Ladeanzeige-LED H zeit an, dass das Gerat aufgeladen wird.

• Wenn alle Ladeanzeige-LEDs H blau leuchten, zeit dies an, dass das Aufladen abgeschlossen ist.

Hinweis

Es dauert bis zu 5 Stunden, bis das Gerät vollständig aufgeladen ist.

Warning

Das Gerät kann während des Aufladens nicht benutzt werden.

Gerät verwenden

1 Zum Einsatzen des Gerätes die Ein-/Austaste drücken.
2 Wenn Sie die Ein-/Austaste drücken, startet das Gerät bei maximaler Geschwindigkeit. Drücken Sie die Geschwindigkeitseinstelltaste zur Nutzung bei geringer Geschwindigkeit. Wenn Sie die Geschwindigkeitseinstelltaste erneut drücken, arbeitet das Gerät wieder bei maximaler Geschwindigkeit.
3 Schalten Sie das Gerät nach der Verwendung aus, indem Sie die Ein-/Austaste drücken.

Hinweis

Prufen Sie die Betriebsanzeige-LEDs M wahrend des Betriebs. Bei nachlassender Akkukapazitat erloschen diese Anzeigen zunehmend; sobald alle Anzeigen erloschen sind, stoppt das Gerät.
Das Gerät stoppt automatisch, wenn es während der Benutzung auf der Ladestation platziert wird.

Kabellosen Staubsauger starten

Freigabetaste E zum Entfernen des Staubsaugers vom Gehause drucken.

2 Zum Einsatzen Ihres Gerätes die Ein-/ Austaste G des kabellosen Staubsaugers drucken.
3 Gerät nach der Verwendung ausschalten, indem Sie die Ein-/Austaste des kabellosen Staubsaugers drücken.

Zubehör

Zubehor Ihres Gerätes befindet sich im Aufbewährungsfach N der Ladestation.

Sie konnen Ihr Zubehör nutzen, indem Sie es am Ende Ihr's Staubsaugers einsetzen.

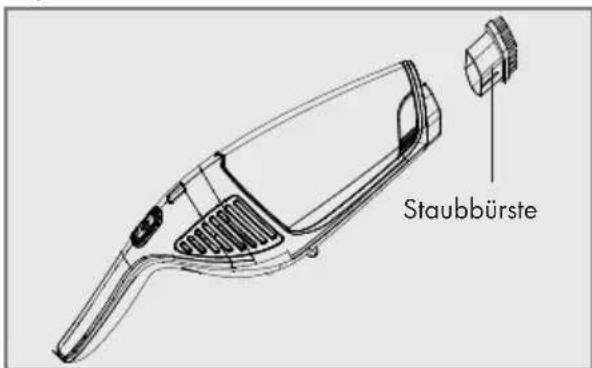

Staubbürgste

Eignet sich für die Reinigung von Vorhängen, empfindlichen und zerbrechlichen Gegenständen.

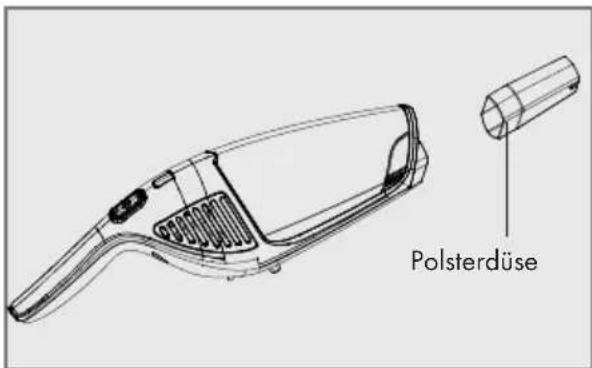

Polsterdüse

Geeignet zum Saugen von Böden, Treppenstufen, Fahrzeuginnenräumen, Sofas, Armlehnen etc.

Auffangbehälter reinigen

Hinweise

Es wird empfohlen, den Aufgangbehälter nach jeder Benutzung zu reinigen.

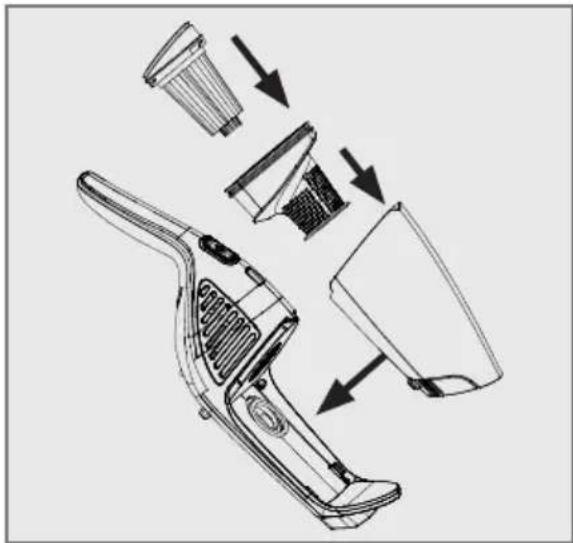

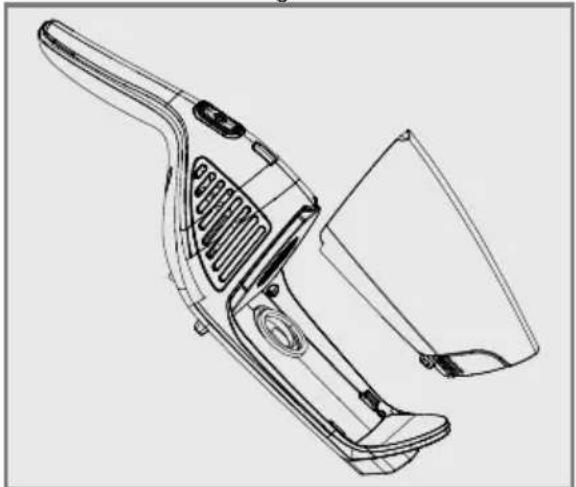

1 Auffangbehälter-Freigabetaste zum Entfernen des Auffangbehälters drücken.

2 Ziehen Sie den Filter aus seinem Halter, indem Sie den Griff halten, und entfernen Sieihn aus dem Auffangbehälter.

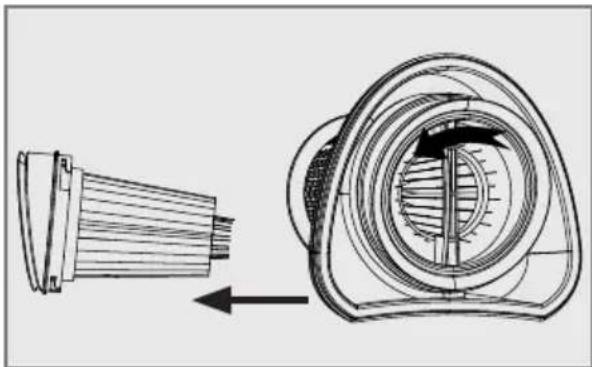

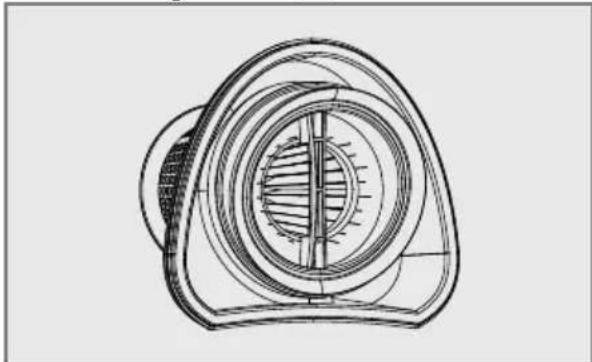

3 Entfernen Sie den HEPA-Filter durch Greifen des Griffs am Filterhalter und durch Drehen gegen den Uhrzeigersinn.

4 Spulen Sie Aufgangbehalter, Filterhalter und HEPA-Filter unter flieBendem Wasser aus.
5 Gehäuse des kabellosen Staubsaugers mit einem weichen, angefeuchteten Tuch reinigen.
6 HEPA-Filter wieder in seinem Halter anbringen, nachdem alle Teile getrocknet sind, und Filterhalter im Aufgangbehalter platzieren.
7 Auffangbehälter wieder in das Gehäuse des kabellosen Staubsaugers einsetzen.

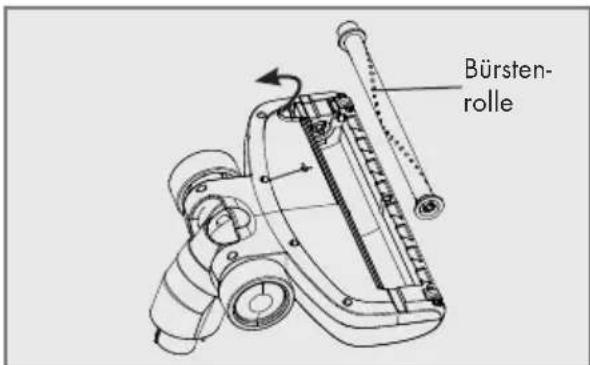

Turbobürste reinigen

1 Losen Sie die Verriegelung mit dem Rollenbürste-Freigabieriegel, um die Turbobürste K wie nachstehend gezeigt zu reinigen, und entfern den Sie die Rollenbürste.

2 Nach Reinigung und Trocknung der Bürstenrolle diese wieder anbringen und den Riegel sperren.

Lagerung

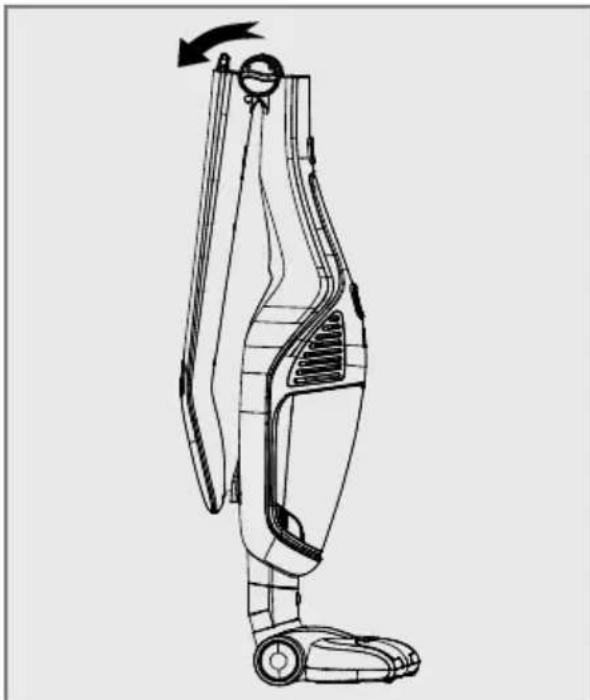

Gerät in aufrechter Position oder mit eingeklapptem Griff aufbewahren.

Zum Einklappen des Griffs Klapptaste im Uhrzeigersinn drehen (in die Position) und den Griff in Pfeilrichtung einklappen.

Erfüllung von WEEE-Vorgaben zur Entsorgung von Altgeräten

Dieses Produkt erfüllt die Vorgaben der EU-WEEE-Directive (2012/19/EU). Das Produkt wurde mit einem Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE) gekennzeichnet.

Dieses Gerät wurde aus hochwertigen Materialien hergestellt, die wiederverwendet und recy-celt werden konnen. Entsorgen Sie das Gerät am Ende seiner Einsatzzeit nicht mit dem regulären Hausmüll; geben Sie es stattdessen bei einer Sam-melstelle zur Wiederverwertung von elektrischen und elektronischen Altgeräten ab. ihre Stadtverwaltung informiert Sie bisher über geeignete Sam-melstellen in ihrer Höhe.

Einhaltung von RoHS-Vorgaben:

Das von Ihnen erworbene Produkt erfüllt die Vorgaben der EU-RoHS Direktive (2011/65/EU). Es enthalt keine in der Direktive angegebenen gefährlichen und unzulässigen Materialien Behörden bereitgestellt den Sammelstellen.

Technische Daten

Modell VCH 9632 VCH 9631 VCH 9630
Betriebsspannung 21,6 V	Gleichspannung	18 V Gleichspannung	14,4 V Gleichspannung
Motornennleistung 115 W 105 W 95 W
Netzteileingang	100 bis 240 V, 50/60 Hz
Netzteilausgang 27 V, 500 mA	22 V, 500 mA	18 V, 500 mA
Schutzklasse	II
Turbobürste-Nennleistung	5 W
Akkumulatoren	Lithium-lonen
Staubkapazität	0,5 l

Technische und optische Änderungen vorbehalten.

Informationen zur Verpackung

Die Verpackung des Produkts wurde gemäß unserer nationalen Gesetzgebung aus recyclingfahigen Materialien hergestellt. Entsorgen Sie die Verpack

ungsmaterialien nicht mit dem Hausmüll oder andere dem Müll. Bringen Sie sie zu von den lokalen
