BEDIENUNGSANLEITUNG 899 SECA

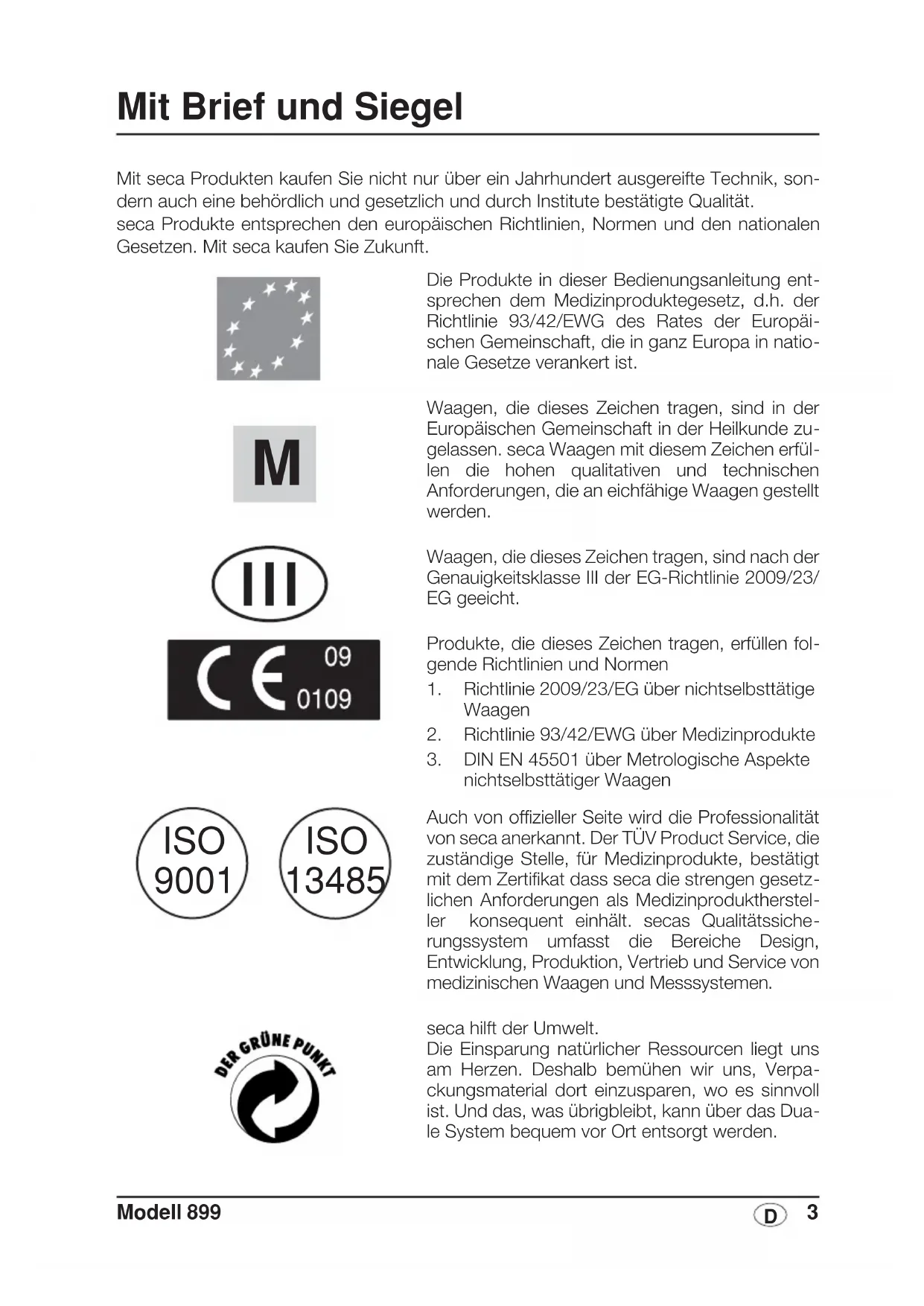

Mit seca Produktten kaufen Sie nicht nur über ein Jahrhundert ausgereifte Technik, sondern auch eine behördlich und gesetzlich und durch Institute bestätigte Qualität. seca Produkte entsprechen den europäischen Richtlinien, Normen und den nationalen Gesetzen. Mit seca kaufen Sie Zukunft.

M

Die Produkte in dieser Bedienungsanleitung entsprehen dem Medizinproduktegesetz, d.h. der Richtlinie 93/42/EWG des Rates der Europäischen Gemeinschaft, die in ganz Europa in nationale Gesetze verankert ist.

Waagen, die diesen Zeichen tragen, sind in der Europäischen Gemeinschaft in der Heilkunde zugelassen. seca Waagen mit diesen Zeichen erfüllen die hohen qualitativen und technischen Anforderungen, die an eichfähige Waagen gestellt werden.

CE09 0109

Waagen, die diesen Zeichen tragen, sind nach der Genauigkeitsklasse III der EG-Richtlinie 2009/23/EG geeicht.

Produkte, die diesen Zeichen tragen, erfüllen fol-gende Richtlinien und Normen

1. Richtlinie 2009/23/EG über nichtselbstätige Waagen
2. Richtlinie 93/42/EWG über Medizinprodukte
3. DIN EN 45501 über Metrologische Aspektenichtselbstätiger Waagen

Auch von officieller Seite wird die Professionalität von seca anerkannt. Der TÜV Product Service, die zuständige Stelle, für Medizinprodukte, bestätigt mit dem Zertifikat dass seca die strengen gesetzlichen Anforderungen als Medizinprodukthersteller konsequent einhalt. secas Qualitätssicherungssystem umfasst die Bereiche Design, Entwicklung, Produktion, Vertrieb und Service von medizinischen Waagen und Messystemen.

seca hilft der Umwelt.

Die Einsparung natürlicher Ressourcen liegt uns am Herzen. Deshalb bemühen wir uns, Verpackungsmaterial Dort einzusparen, wo es sinnvoll ist. Und das, was übrigbleibt, kann über das Dua-le System bequem vor Ort entsorgt werden.

1. Herzlichen Glückwunsch!

Mit der elektronischen Personenwaageseca 899 haben Sie ein hochprazises und gleichzeitig robustes Gerät erworben.

Seit über 150 Jahren stellt seca seine Erfahrung in den Dienst der Gesundheit und setzt als Marktführer in vielen Ländern der Welt mit innovativen Entwicklungen für das Wiegen und Messen immer neue Maßstäbe.

Die elektronische Personenwaageseca 899 kommt entsprechend den nationalen Vorschriften hauptsächlich in Krankenhausern, Arztpraxen und mobilen Diensten zum Einsatz. Die Waage ist ein Medizinprodukt der Klasse I und entsprechend der Genauigkeitsklasse III geeicht.

Neben der konventionellen Bestimmung des Gewichtes bietet die seca 899 eine Funktion zur Ermittlung des Body-Mass-Indexes. Hierzu wird mittels der Bedientastatur die Körpergroße eingegeben und automatisch der zum Gewichtswert gehörende Body-Mass-Index errechnet.

Die Waage ist sehr stabil gebaut und wird Ihnen lange treue Dienste leisten. Sie ist einfach zu bedieren und die große Anzeige istleitung lesbar.

Die seca 899 ist aufgrund des geringen Stromverbrauches mit einem Batteriesatz über lange Zeit mobil einsetzbar.

2. Sicherheit

Bevor Sie die neue Waage benutzen, erhmen Sie sichitte ein weniger Zeit, um die folgenden Sicherheitshinweise zu lessen.

• Beachten Sie die Hinweise in der Bedienungsanleitung.
• Bewahren Sie die Bedienungsanleitung und die darin enthaltene Konformitätserklärung sorgfältig auf.
• Verwenden Sie ausschließlich den angegebenen Batterietyp (siehe „Stromversorgung" auf Seite 7).
• Achten Sie bei der Verwendung der Waage mit einem Netzteil darauf, dass die Verlegung des Zuleitungskabels eine Stolpergefahr oder ein Hinterhaken ausschliebt.
• Sie dürfen die Waage nicht fallen halten oder heftigen Stößen aussetzen.
• Das Kabel zwischen Wageplattform

und Gehäuse muss so verlegt sein, dass keine Stolpergebnis besteht.

• Vermeiden Sie heftiges Ziehen an dem Verbindungskabel zur Anzeigeeinheit.
• Verwenden Sie das mitgelieferte Montagematerial.
• Achten Sie bei der Montage auf den festen Sitz der Schrauben und die korrekte Montage (siehe „Montage des Wandhalters" auf Seite 6).
• Lassen Sie Reparaturen ausschließlich von autorisierten Personen durchführten.
• Lassen Sie Wartung und Nacheichungen regelmäßig durchführren (siehe „Wartung/Nacheichung" auf Seite 13).

3. Bevor es richtig losgeht…

Entfernen Sie die Verpackung und stellen Sie die Waage auf einen festen, ebenen Untergrund.

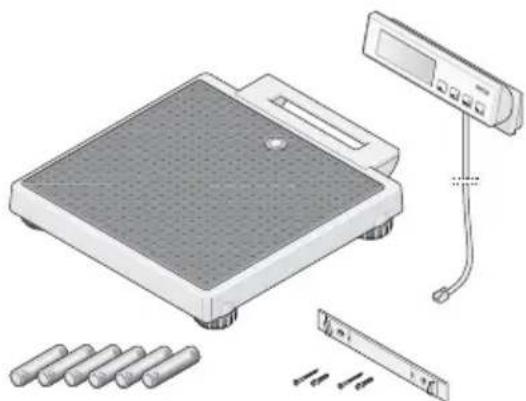

Im Lieferumfang sind enthalten:

Wageplattform
Anzeigekopf mit Verbindungskabel
- Wandhalter
2 Schrauben
2 Dübel
- 6 Batterien Typ Mignon AA 1,5 V

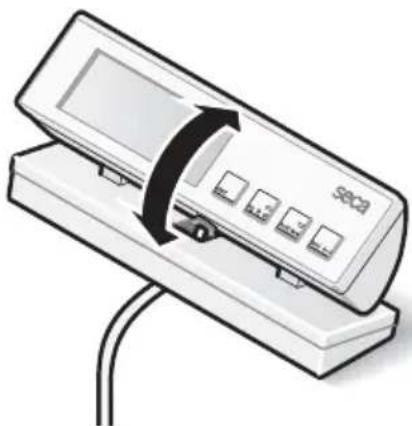

Tischaufsteller

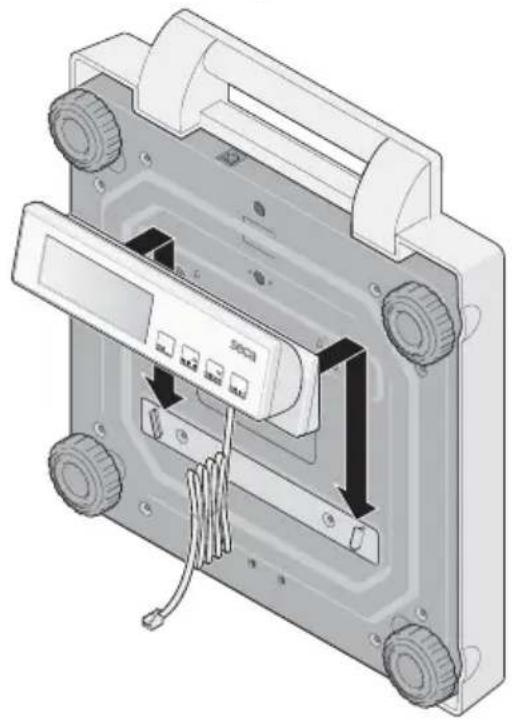

Wenn Sie das Anzeigenteilstatt an der Wand zu befestigen lieber aufstellen sollen: Damit die Anzeige optimal abgelesen werden kann,ist es möglich,den Winkel des Anzeigenteils zu verändern.

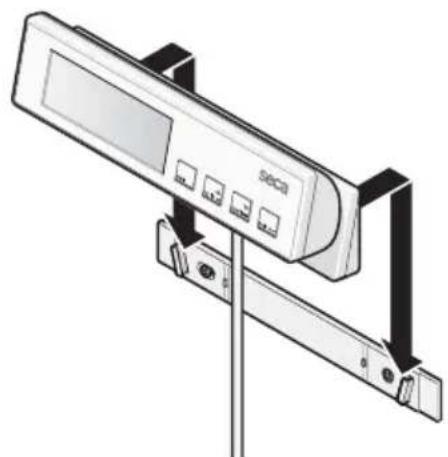

Montage des Wandhalters

Das Anzeigenteil ist zur Montage an der Wand vorgesehen. Verwenden Sie dazu das mitgelieferte Montagematerial.

• Schrauben Sie den Wandhalter wie abgebildet an die Wand.

Beachten Sie, dass Ihnen eine Kabellange von 2 m zwischen Waage und Anzeigenteil zur Verfugung stehen.

Das Kabelarf beim Wiegen nicht die Wageplattform berühren, da ansonstendas Ergebnis vermalscht werden konnte.

• Stecken Sie das Anzeigenteil auf den Wandhalter.

• Mochtenden Sie den Standort der Waage verändern, behmen Sie für den Transport das Anzeigenteil vom Wandhalter und schieren es in die Halterung unter der Wageplattform.

Stromversorgung

Die Stromversorgung der Waage erfolgt in der Regel über Batterien.

Die LC-Anzeige hat einen geringen Stromverbrauch - mit einem Satz Batterien sind ca. 10.000 Wägungen möglich.

Wenn die Anzeige oder Bate im Display erscheint, sollen den Sie die Batterien wechseln. Sie benötigen 6 Mignon-Batterien, Typ AA, 1,5 Volt.

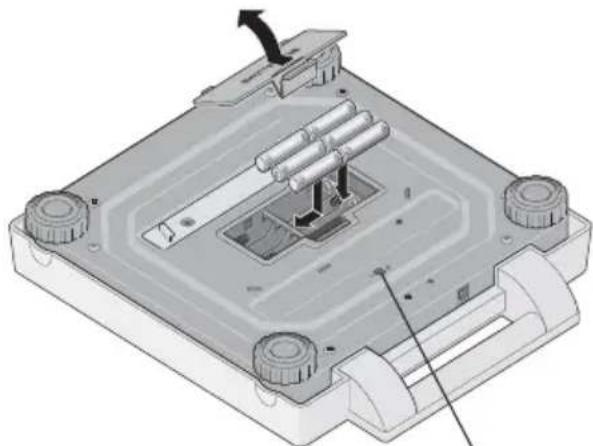

• Drehen Sie die Waage vorsichtig um, so dass der Boden der Waage zugänglich ist.
• Offnen Sie den Batteriefachdeckel und setzen Sie die mitgelieferten Batterien entsprechend der Polaritätsangabe in das Batteriefach.

Achten Sie auf die richtige Polung!

-Verschlieben Sie den Batteriefachdeckel nun wieder sorgfältig.
- Drehen Sie anschließend die Waage wieder um.

Hinweis: Die Waage ist für den Einsatz mit einem seca NetzgerätVBorbereitet, das als Zubehör erhältlich ist.

Anschluss fur Netzgerät

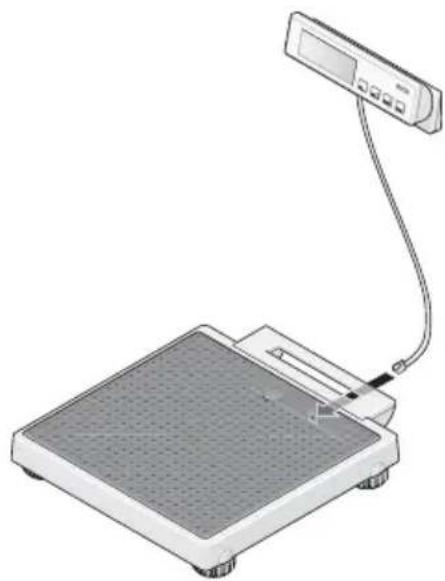

Anschlusskabel mit Wiegeplattform verbinden

Über das Anschlusskabel des Anzeigeteils werden digitale Daten übertragen, die, verglichen zu den einzelnen sonst üblichen analogen Messsignalen, erheblich störfester sind. Alterung und Verschleiß an Leitung und Steckkontakten beeinflussen damit nicht die Genauigkeit der Waage.

Zum Anschluss gehen Sie wie folgt vor:

• Verbinden Sie das Kabel vom Anzeigengehause mit der Buchse unter dem Tragegriff.
• Stellen Sie anschließend die Waage wieder aufrecht hin.

Das Kabelarf beim Wiegen nicht die Wageplattform berühren, da ansonsten das Ergebnis verfällt werden konnte.

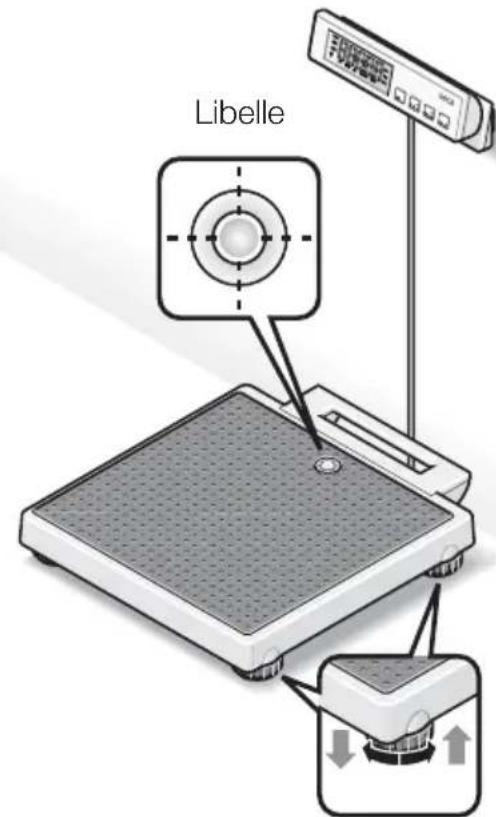

Waage aufstellen und austrichten

• Stellen Sie die Waage auf einen festen Untergrund.
  Richten Sie die Waage durch Drehender Fußschrauben aus. Die Luftblase der Libelle muss sich genau in der Mitte des Kreises befinden. Die Waage muss mit allen vier Fußen sicher auf dem Boden stehen.
• Achten Sie daraufuf, dass die Waage nur mit den Fußen Bodenkontakt hat. Die Waage darf nirgends aufliegen.

Wichtig!

Die Ausrichtung des Waagenbodens muss bei jedem Standortwechsel überprüft und eventuell korrigiert werden.

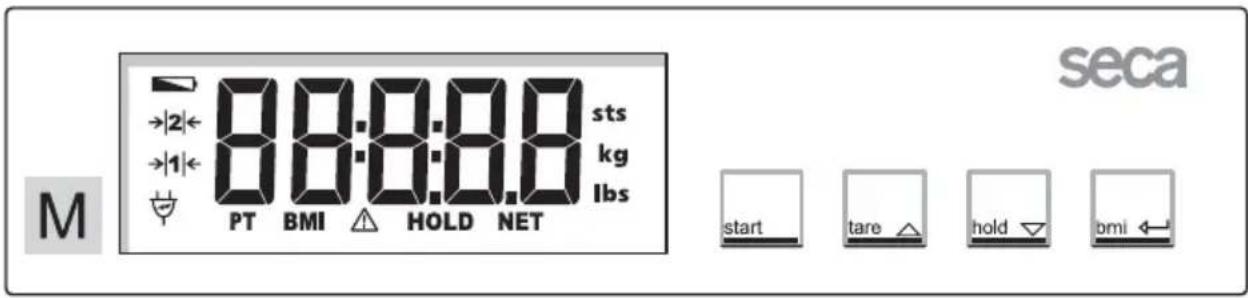

Bedienelemente und Anzeigen

Die Bedienelemente und das Display befinden sich in dem Anzeigteil.

Ein- und Ausschalten der Waage

Anzeige auf Null setzen, Tara aktivieren/deaktivieren im Funktionsmenu Wert erhöhen

Hold-Funktion aktivieren/deaktivieren im Funktionsmenu Wert verringn

Aktivierung der BMI-Funktion und Bestätigungstaste für Eingaben

Richtiges Wiegen

• Drücken Sie bei unbelasteter Waage die Starttaste.

In der Anzeige erscheinen nacheinan der SECR, BBBB. und O. Danach ist die Waage automatisch auf Null gesetzt und betriebsbereit.

• Lesen Sie das Wiegeergebnis an der digitalen Anzeige ab.

• Bei Belastung der Waage über 200 kg entscheid in der Anzeige SteGP.

• Um die Waage auszuschalten, drucken Sie erneut die Starttaste.

50P

Automatische Abschaltung/Stromsparmodus

Die Waage erkennt automatisch, ob ein reiner Akku-/Batteriebetrieb vorliegt oder ob sie ans Netz angeschlossen ist.

• Bei Akku-/Batteriebetrieb: automatische Abschaltung 30 Sekunden nach der letzten Benutzung.
• Bei Netzbetrieb: Abschaltung nur über die Tastatur.

Gewichtsanzeige eintarieren (TARE)

Die Tara-Funktion ist sehr nützlich, um zum Beispiel das Gewicht von einem Kind oder einem beliebigen Gegenstand, den Sie zusätzlich mit auf die Waage genommen haben, zu bestimmen.

Gehen Sie folgendermaBen vor:

• Drücken Sie bei unbelasteter Waage die Starttaste.
• Stellen Sie sich zunachst ohne das Zusatzgewicht auf die Waage, und aktivieren Sie durch einen Tastendruck auf tare die Tara-Funktion.

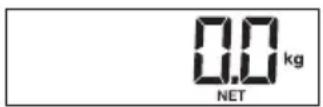

Die Anzeige wird wieder auf Null gesetzt, im Display erscheint solange blinkend 00 bis das Gewicht als stabil erkannt wird. Erst dann ist die Tarafunktion vollständig aktiviert Die Anzeige „NET" erscheint.

• Nehmen Sie nun das Zusammengewicht mit auf die Waage. Sie können dafür auch die Waage verlassen, in dieser Fall erscheidt - - - - .

Die Waage ermittelt das Gewicht der Zusatzlast.

Sie können jetzt beliebig viele Wägungen durchführren.

• Durch erneuten Tastendruck wird die Tara-Funktion deaktiviert; die Waage befindet sich wieder im normalen Wiegemodus, der Tarawert ist gelöscht.
• Durch Abschalten der Waage wird der Tarawert ebenfalls gelöscht.

Speichern des Gewichtswertes (HOLD)

Der ermittelte Gewichtswert kann auch nach Entlastung weiterhin angezeigt werden. Damit ist es möglich, den Patienten zuerst wieder zu versorgen, bevor man den Gewichtswert notiert:

• Drücken Sie kurz die Taste hold, während die Waage belastet ist.

In der digitalen Anzeige erscheint „HOLD". Der Wert bleibt bis zur automatischen Abschaltung (bei Batteriebetrieb) in der Anzeige gespeichert.

Das Dreieck mit dem Ausrufezeichen weist daraufhin, dass es sich bei dieser eingefrorenen Anzeige um eine nicht eichpflichtige Zusatzeinrichtung handelt.

Die HOLD-Funktion kann durch erneutes Drucken der Taste hold ausgeschaltet werden.

Im Display erscheint 00 bei unbelasteter Waage bzw. der aktuelle Gewichtswert. Die Anzeige „HOLD" verschwindet.

Hinweis:

Die Funktion HOLD kann auch genutzt werden, wenn vorher die Funktion TARA ausgeführrt wurde.

Der Body-Mass-Index setzt Körpergroße und Körpersgewicht zueinander in Beziehung und ermöglicht dadurch genaure Angaben als z.B. das Idealgewicht nach Broca. Es wird ein Toleranzbereich angegeben, der als gesundheitlich optimal gilt.

• Drücken Sie bei unbelasteter Waage die Starttaste.
  In der Anzeige erscheinen nacheinanander SECA,BBB.88und 00.Danach ist die Waage automatisch auf Null gesetz und betriebsbereit.
• Drucken Sie die Taste bmi.
  Auf dem Display sehen Sie die zuletzt eingegebene Körperprüge.
• Sie können den Wert mit den Pfeiltasten in Schritten gemäß der Anzeigentilung verändern.
• Wenn der richtige Wert eingestellt ist, drucken Sie noch einmal die Taste bmi. Die BMI-Funktion ist nun aktiviert.
• Betreten Sie die Waage und bleiben Sie ruhig stehen.
• Lesen Sie den BMI an der digitalen Anzeige ab und vergleichenihn mit den Kategorien auf Seite 12.
• Um wieder in den normalen Wägebetrieb zu gelangen, drücken Sie die Taste bmi.
• Um die Waage auszuschalten, drücken Sie erneut die Starttaste.

Auswertung des Body-Mass-Indexes für Erwachsene:

Vergleichen Sie den ermittelten Wert mit den unter angegebenen Kategorien, die den von der WHO, 2000 verwendeten entsprechen.

• BMI unter 18,5:

Achtung, der Patient wiegt zu weniger. Es konnte eine Tendenz zur Magersucht vorliegen. Eine Gewichtszunahme ist empfehlenswert, um Wohlbefinden und Leistungsfähigkeit zu verbessern. Im Zweifelsfalle sollte ein Facharzt konsultiert werden.

• BMI zwischen 18,5 und 24,9:

Der Patient ist normalgewichtig. Erarfbleiben,wie erist.

• BMI zwischen 25 und 30 (Präadipositas):

Der Patient hat leichtes bis mittleres Übergewicht. Er sollte sein Gewicht reduzieren, wenn bereits eine Krankheit vorliegt (z.B. Diabetes, Bluthochdruck, Gicht, Fettstoffwechselstörungen).

BMI über 30:

Eine Gewichtsabnahme ist dringend erforderlich. Stoffwechsel, Kreislauf und Knochen werden belastet. Empfohlen ist eine konsequente Diät, viel Bewegung und Verhaltenstraining. Im Zweifelsfalle solle ein Facharzt konsultiert werden.

5. Reinigung

Reinigen Sie den Belag und das Gehäuse nach Bedarf mit einem Haushaltsreiniger oder einem handelsüblichen Desinfektionsmittel. Beachten Sie die Hinweise des Herstellers.

Verwenden Sie auf keinen Fall scheuernde oder scharfe Reiniger, Spiritus, Benzin oder Ähnliches für die Reinigung. Solche Mittel können die hochwertigen Oberflächen beschädigen.

6. Was tun, wenn…

...keine Gewichtsanzeige erscheint?

• Ist die Waage eingeschaltet?
• Überprüfen Sie die Batterien.
• Ist der Steckkontakt zur Verbindung der Anzeige an der Waage richtig angeschlossen?
• Ist der Steckkontakt des Netzgerätes an der Waage richtig angeschlossen?

... vor dem Wiegen nicht 00 erscheint?

• Schalten Sie die Waage über die Starttaste ab und starten Sie erneut - die Waage damit nicht belastet sein und nur mit den Fuß den Boden berühren.

... ein Segment ständig oder gar nicht leuchtet?

• Die entsprechende Stelle weist einen Fehler auf. Benachrichtigen Sie den Wartungs Dienst.

... die Anzeige Irscheint?

• Die Batteriespannung lässt nach. Sie sollen die Batterien in den nachsten Tagen auswechseln.

... die Anzeige bRtE erscheint?

Die Batterien sind leer. Legen Sie neue Batterien ein.

... die Anzeige StöP entscheidt?

Die Höchstlast wurde übersritten.

... die Anzeige blinkt?

• Haben Sie成龙 die Hold- / oder Tarafunktion aktiviert, warten Sieitte, bis die Waage einen gleichbleibenden Gewichtswert erkannt hat. Die Anzeige hort dann auf zu blinken.

• Ist keine Aktivierung einer Funktion vorangegangen, so entlasten Sie die Waage und warten Sie, bis 00 angezeigt wird und wiegen Sie dann nochmals.

... die Anzeige E und eine Zahl erschinen?

• Schalten Sie die Waage über die Starttaste ab und starten Sie erneut. Danach arbeitet die Waage wieder normal.

Solle das nicht der Fall sein, unterbrechen Sie die Spannungsvorsorgung, indem Sie kurzzeitig die Batterien entfernen. Ist auch diese Maßnahme ohne Ergebnis, benachrichtigen Sie den Wartungs Dienst.

7. Wartung/Nacheichung

Lassen Sie den nationalen gesetzlichen Bestimmungen entsprechend eine Nacheichung durch autorisierte Personen durchführren. Das Jahr der Ersteichung befindet sich hinter dem CE-Zeichen auf dem Typenschild über der Nummer der benannten Stelle 0109 (Hessische Eichdirektion). Eine Nacheichung ist in jedem Falle erforderlich, wenn eine oder mehrere Sicherungsmarken verletzt sind.

Wir empfehlen, vor der Nacheichung eine Wartung durch ihren Servicepartner in ihrer Höhe durchführten zu halten. Hierbei hilft Ohnen der seca Kundendienst kein worse.

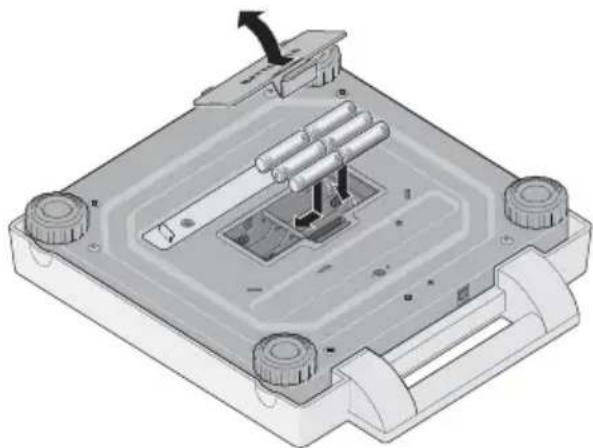

Batteriewechsel

Wenn die Anzeige oder bAe im Display erscheint, sollenn Sie die Batterien wechseln. Sie benötigen 6 Mignon-Batterien, Typ AA, 1,5 Volt.

• Drehen Sie die Waage vorsichtig um, so dass der Boden der Waage zugänglich ist.
• Drücken Sie den Verschluss des Batteriefachs in Richtung des Aufdrucks, "Battery" und klappen Sie den Deckel auf.
• Entfernen Sie die verbrauchten Batterien und legen Sie die neuen Batterien ein.

Achten Sie auf die richtige Polung.

-VerschlieBen Sie den Deckel.
- Drehen Sie anschließend die Waage wieder um.

Abmessungen Wageplattform

Breite: 313 mm

Höhe: 60 - 66 mm

Tiefe: 315 mm

Abmessungen Anzeigenteil

Breite: 205 mm

Höhe: 55 - 75 mm

Tiefe: 48 - 80 mm

ZifferngröBe 20 mm

Eigengewicht ca. 4,3 kg

Temperaturbereich +10^ bis +40^

Hochstlast 200 kg

Mindestlast 2 kg

Stromversorgung Batterie/

Stromaufnahme ca. 30mA

Batterien 6 Batterien Typ AA, 1,5 V

Eichung nach

Richtlinie 2009/23/EG medizinisch geeicht, Klasse III

Medizinprodukt nach Richtlinie

93/42/EWG Klasse I

Genauigkeit bei Ersteichung

bis 50kg ± 50g

50 kg bis 150 kg: ± 100 g

150 kg bis 200 kg: ± 200 g

Feineinteilung

0 bis 150kg .. 100g

150 kg bis 200 kg: 200 g

Tara, Hold, Body-Mass-Index

Stromversorgung

Modellabhangiges Netzteil

Steckernetzgerät, Euro: 230V~ / 50Hz / 12V= / 150mA

Best.Nr. 68-32-10-252

Switchmode Netzgerät: 100-240V~ / 50-60Hz / 12V= / 0.5A

Best.Nr. 68-32-10-265

Achtung!

Verwenden Sie ausschließlich original seca Steckernetzgeräte mit 9 V oder geregelter 12 Volt Ausgangsspannung. Handelsübliche Netzgeräte können eine höhere Spannung liefern, als auf ihren angegeben ist und dadurch zu einer Beschädigung der Waage führen.

Zubehör

Tragetasche 421 Best.Nr. 421 00 00 009

10. Entsorgung

Entsorgung des Gerätes

Entsorgen Sie das Gerät nicht über den Hausmüll. Das Gerät muss sachgerecht als Elektronik

schrott entsorgt werden. Beachten Sie ihre jeweiligen nationalen Bestimmungen. Für weitere Auskünfte wenden Sie sich an unseren Service unter:

[e-mail]

Batterien

Werfen Sie verbrauchte Batterien nicht in den Hausmüll. Entsorgen Sie die Batterien über Sammelstellen in Ihrer Höhe. Wahlen Sie beim Neukauf schadstoffarme Batterien ohne Quecksilber (Hg), Cadmium (Cd) und ohne Blei (Pb).

11. Gewährleistung

Für Mängel, die auf Material- oder Fabrikationsfehler zurückzuführen sind, gilt eine zweijährige Gewährleistungsfrist ab Lieferung. Alle beweglichen Teile, wie z.B. Batterien, Kabel, Netzgeräte, Akkus etc., sind hiervon ausgenommen. Mängel, die unter die Gewährleistung fallen, werden für den Kunden gegen Vorlage der Kaufquittung kostenlos behoben. Weitere Ansprüche können nicht berücksichtigt werden. Kosten für Hin- und Rücktransporte gehen zu Lasten des Kunden, wenn sich das Gerät an einem anderen Ort als dem Sitz des Kunden befindet. Bei Transportschäden können Gewährleistungsansprüche nur

geltend gemacht werden, wenn für Transporte die komplette Originalverpackung verwendet und die Ware darin gemäß dem originalverpackten Zustand gesichert und befestigt wurde. Bewahren Sie daher alle Verpackungsteile auf.

EsbestehtkeineGewährleistung,wenndasGerat durchPersonengeffnet wird, die hierzu nicht ausdrucklich von seca autorisiert worden sind.

Kunden im Ausland bitten wir, sich im Gewährleistungsfall direkt an den Verkäufen des jeweiligen Landes zu wenden.

HOLD-funktionen aktiveres/deaktiveres

I functiptionsmenu vaerdien reduceres

Medicinprodukt iht. direktiv

93/42/EØF Klasse I

Aktivera BMI-funktionen, kvittering

Riktig vågning

Funktionerna Tara, Hold, Body-Mass-Index

Gewichtsweergave tarreren (TARE)

• De hoogste belasting wurde overschreten.

8. Technische gegevens

Eigen gewicht ca. 4,3 kg

Temperatuurbereik + 10^ tot + 40^

Hoogste belasting 200kg

Minimum belasting 2kg

Stroom batterij/

netadapter (optioneel)

Stroomopname ca. 30m A

Batterijen 6 batterijen, type AA, 1,5 V

Die nichtseibsstätige Personenwauge
