BEDIENUNGSANLEITUNG BBA100 BEEWI

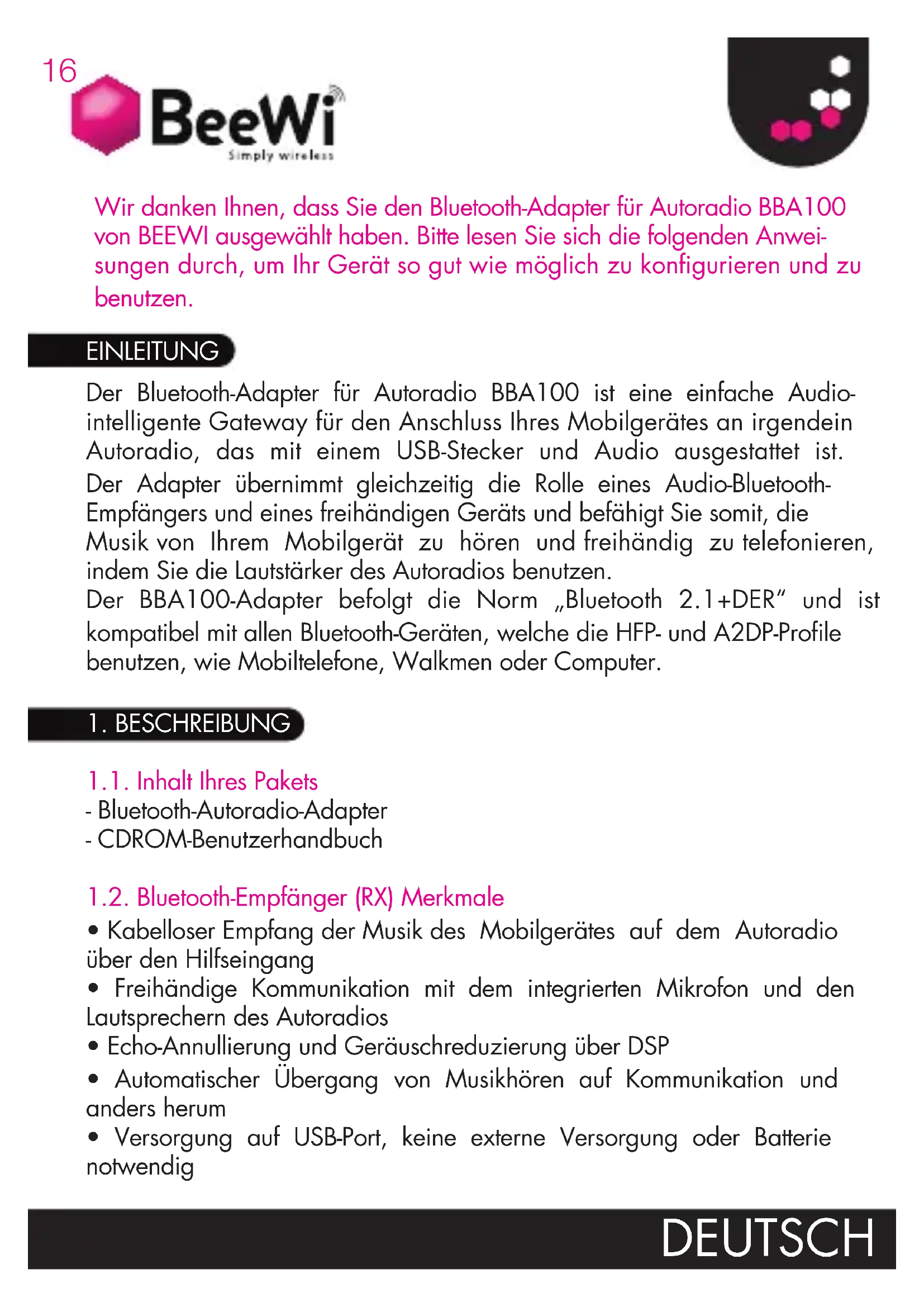

Wir danken Ihnen, dass Sie den Bluetooth-Adapter für Autoradio BBA100 von BEEWI ausgewählt haben. Bitte lesen Sie sich die folgenden Anweisungen durch, um Ihr Gerät so gut wie möglich zu konfigurieren und zu benutzen.

EINLEITUNG

Der Bluetooth-Adapter für Autoradio BBA100 ist eine einfache Audio-intelligente Gateway für den Anschluss Ihres Mobilgerätes an irgendein Autoradio, das mit einem USB-Stecker und Audio ausgestattet ist. Der Adapter übernimmt gleichzeitig die Rolle eines Audio-Bluetooth-Empfängers und eines freihändigen Geräts und befähigt Sie somit, die Musik von Ihrem Mobilgerät zu hören und freihändig zu telefonieren, indem Sie die Lautstärker des Autoradios benutzen.

Der BBA100-Adapter befolgt die Norm „Bluetooth 2.1+DER“ und ist kompatibel mit allen Bluetooth-Geräten, welche die HFP- und A2DP-Profile benutzen, wie Mobiltelefone, Walkmen oder Computer.

1. BESCHREIBUNG

1.1. Inhalt Ihres Pakets

• Bluetooth-Autoradio-Adapter
• CDROM-Benutzerhandbuch

1.2. Bluetooth-Empfänger (RX) Merkmale

• Kabelloser Empfang der Musik des Mobilgerätes auf dem Autoradio über den Hilfseingang
• Freihändige Kommunikation mit dem integrierten Mikrofon und den Lautsprechern des Autoradios
• Echo-Annullierung und Geräuschreduzierung über DSP
• Automatischer Übergang von Musikhören auf Kommunikation und anders herum
• Versorgung auf USB-Port, keine externe Versorgung oder Batterie notwendig

- Dual Air™ kompatibel – Unterstützt die Musikübertragung in Bluetooth A2DP und AVRCP Dual Air™

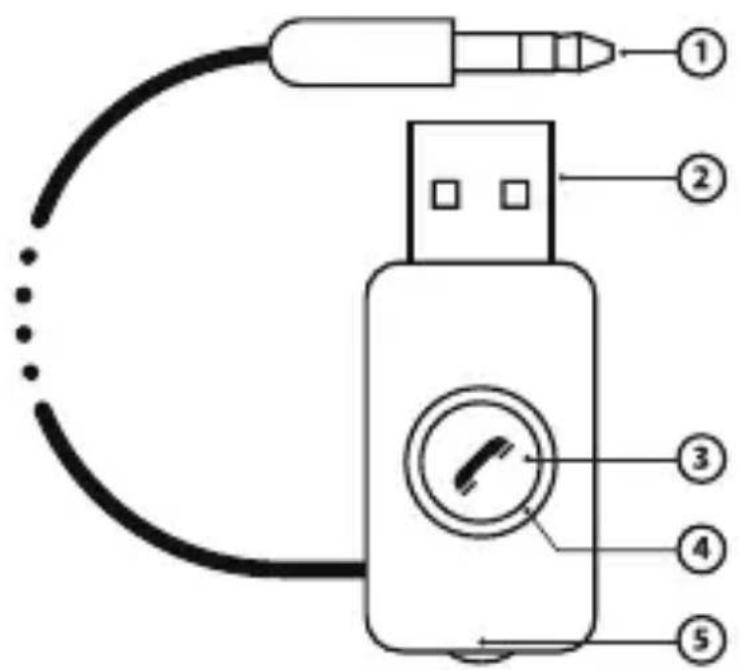

1.3. Produktbeschreibung

1 - Audioeingangsbuchse 3,5 mm: Anschluss an den Aux-Stecker des Autoradios
2 – USB-Anschluss: Versorgung über den USB-Port des Autoradios
3 - Multifunktions-Taste: Hören / Pause Musik und Telefonfunktionen
4 - DEL: Blaue und rote Zustandsanzeiger
5 - Mikrofon: Freihändiges Mikrofon für das Telefon

1.4. Spezifikationen

Standard Bluetooth Bluetooth V2.1+EDR
Bluetooth Profile HSP, HFP1.5, A2DP, AVRCP
Frequenzband ISM 2.4GHz~2.4835GHz
Reichweite Klasse 2, bis zu 10 Meter
Anzahl der abgestimmten Geräte Bis zu 7 Geräte
Abmessungen (ohne Anschluss) L 37 mm, l 20 mm, W 8 mm
Gewicht 10 g

2. VERWENDUNG DES PRODUKTS

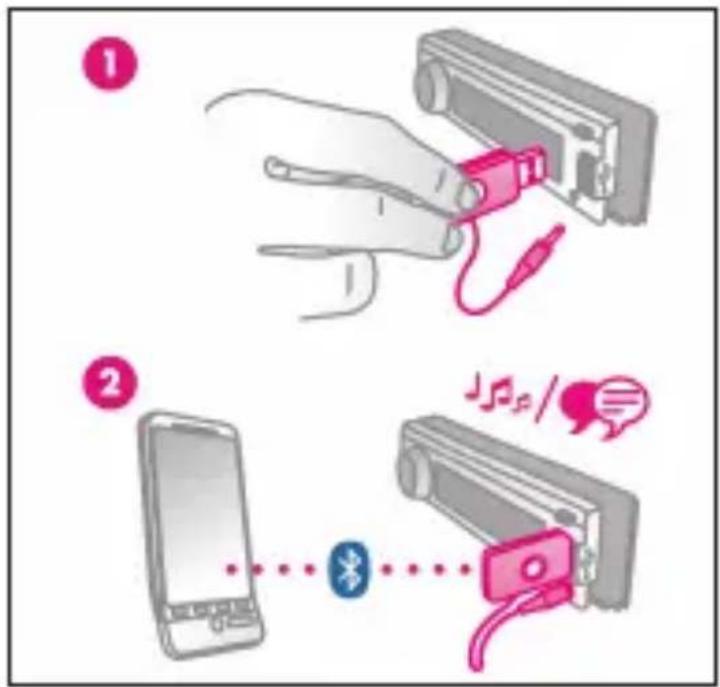

2.1. Installation

Überprüfen Sie, dass das Autoradio einen USB-Port und einen Hilfseingang auf der Frontseite anbietet. Schließen Sie den Adapter an den USB-Port an und dann die Audioeingangsbuchse an den Hilfsstecker.

Für den Fall, dass das Autoradio den einen oder anderen Stecker hinten mit einem Erweiterungskabel anbietet (Handschuhfach oder ein anderer Platz im Fahrgastraum), wird empfohlen, ein zusätzliches USB-Erweiterungskabel und / oder Audiokabel zu benutzen, um den Adapter so nah wie möglich an das Autoradio zu platzieren, wobei das Mikrofon zum Benutzer hinzeigt.

2.2. An- und Abschalten

Der Adapter wird automatisch angeschaltet, wenn der USB-Port des Autoradios beschickt wird. Falls Sie ihn manuell an- oder abschalten möchten, befolgen Sie die nachstehenden Anweisungen:

- Anschalten: Drücken Sie 2 Sekunden lang auf die Taste, bis dass die blaue Diode blinkt.

- Ausschalten: Drücken Sie 6 Sekunden lang auf die Taste, bis dass die rote Diode an- und ausgeht.

2.3. Kopplung und Anschluss

Bis zu 7 Geräte können an den Adapter BBA100 angeschlossen werden. Um den Adapter an ein Mobilgerät anzuschließen, befolgen Sie die nachstehenden Anweisungen:

- In den Bluetooth-Kopplungsanweisungen in der Bedienungsanleitung des

Mobiltelefons oder des Walkmans nachschauen.

- Überprüfen, dass der Adapter aus ist, und dann in den Kopplungsmodus wechseln, indem die Taste 6 Sekunden lang gedrückt wird, bis dass die blauen und roten Dioden schnell blinken.

'BeeWi BBA100' auf dem Bildschirm des Mobiltelefons auswählen und auf Anfrage den Code '0000' eingeben, um den Adapter der Liste der angekoppelten Geräte hinzuzufügen und die Verbindung herzustellen.

• Die Verbindung auf dem Mobiltelefon bestätigen
• Die Verbindung überprüfen, indem ein Anruf getätigt oder Musik gespielt wird
• Um ein anderes Telefon anzuschließen, den Adapter ausschalten und das obenstehende Verfahren wiederholen.

2.4. Verbindung und Nutzung

• Das letzte angeschlossene Telefon schließt sich immer automatisch beim Anschalten des Adapters an.
• Falls die Verbindung verloren gegangen ist, ist es möglich sie wieder manuell herzustellen, indem auf die Taste gedrückt wird.
• Sie können die Taste benutzen, um einen Anruf entgegen zu nehmen oder zu beenden, die letzte Nummer zurückzurufen oder zu den Sprechbefehlen des Mobiltelefons zu gelangen (entsprechend des Mobiltelefons) sowie um Musik zu hören oder sie abzustellen. In der nachstehenden Funktionstabelle für weitere Details nachschauen.

Anmerkung: für den Fall, dass das Mobiltelefon gleichzeitig im freihändigen Modus (Profil HFP) und im Musikmodus (Profil A2DP) angeschlossen ist, hat der freihändige Modus Vorrang vor der Musik im Falle eines eingehenden oder ausgehenden Anrufs. Sobald der Anruf beendet ist, fängt die Musik automatisch wieder an.

2.5. Funktionstabelle

Kategorie Funktionalität Bedingungen Betrieb
Allgemein Anschalten	Ausgeschaltet 2 Sek.	langes	Betätigen
	Ausschalten An 6 Sek.	langes	Betätigen
	Pairing Ausgeschaltet	6 Sek. langes	Betätigen
	Abspielen / Pause Musik unterbrochen / hören		Kurzes Drücken
Telefon Abgenommen	Eingehender Anruf	Kurzes Drücken
	Aufgelegt Laufender	Anruf Kurzes Drücken
	Zurückweisung eines Anrufs*	Eingehender Anruf 2	Sek. langesBetätigen
	Sprechbefehle* Im Stand-by 2 Sek. langes		Betätigen
	Automatischer Rückruf*	Im Stand-by Doppeltes	Betätigen

* Nur mit Mobiltelefonen, welche das HFP-Profil unterstützen

2.6. Lichtindikatoren

Status	Diode	Beschreibung
Anschalten	Blau Blinkt einmal mit lautem Ton
Ausschalten	Rot Blinkt einmal mit 2 leisen Tönen
Nicht angeschlossen	Blau Blinkt zweimal alle 3 Sekunden, 3 Töne pro Minute
Pairing	Rot + Blau	Blinkt schnell mit lautem Ton
In Kommunikation	Blau	Blinkt alle 13 Sekunden einmal auf
In Stand-by, angeschaltet Blau Blinkt alle 5	Sekunden einmal auf
Musik läuft	Blau Blinkt alle	5 Sekunden einmal auf

Erklärung der Konformität mit den Richtlinien der Europäische Unione

CE Hiermit erklärt VOXLAND, das dieses Produkt folgende Bestimmung erfüllt:

• Die wichtigsten Bestimmungen und andere relevante Regelungen der Richtlinie 1999/5/EU
- Alle anderen relevanten EU-Richtlinien
Die Konformitätserklärung des Produkts mit der Richtlinie 1999/5/EU (in Bauf auf die R&TTE Richtlinie) kann auf unserer Website eingesehen werden:
www.bee-wi.com

Schutz der Umwelt durch Recycling

Elektronisches Geräte und Zubehör dürfen nicht als Hausmüll entsorgt werden.

In manchen Ländern wurden spezielle Sammelsysteme für Elektroschrott eingerichtet. Nähere Informationen erteilen örtliche Behörden.

Copyright und sonstige rechtliche Informationen

BEEWI ist ein eingetragenes Warenzeichen. Die Warenzeichen Apple, „M for iPod“, „Works with iPhone“ und Bluetooth sind Eigentum ihres Besitzers und werden unter Lizenz von BEEWI benutzt. Alle anderen Bezeichnungen für Produkte oder Dienstleistungen sind Eigentum ihrer jeweiligen Besitzer.

Der Gebrauch von kabellosen Geräten und ihrem Zubehör kann in bestimmten Bereichen Verboten oder Beschränkungen unterliegen. Befolgen Sie im jedem Fall die Gesetze und Bestimmungen hinsichtlich des Gebrauchs dieser Produkte.

Für dieses Produkt gilt ab dem Kaufdatum eine 2-Jahres-Produktgarantie. De Benutzern ist es verboten, Veränderungen an dem Gerät vorzunehmen oder es auf welche Art auch immer zu modifizieren. Werden Veränderungen und Modifikationen ohne die ausdrückliche Genehmigung durch die für die Erfüllung der Bestimmungen zuständige Seite vorgenommen, erlischt die Garantie des Benutzers.

Weitere Informationen sind auf unserer Website www.bee-wi.com erhältlich.

Technischer Support: [e-mail].

© VOXLAND, 2010.
