MANUALE UTENTE BBA100 BEEWI

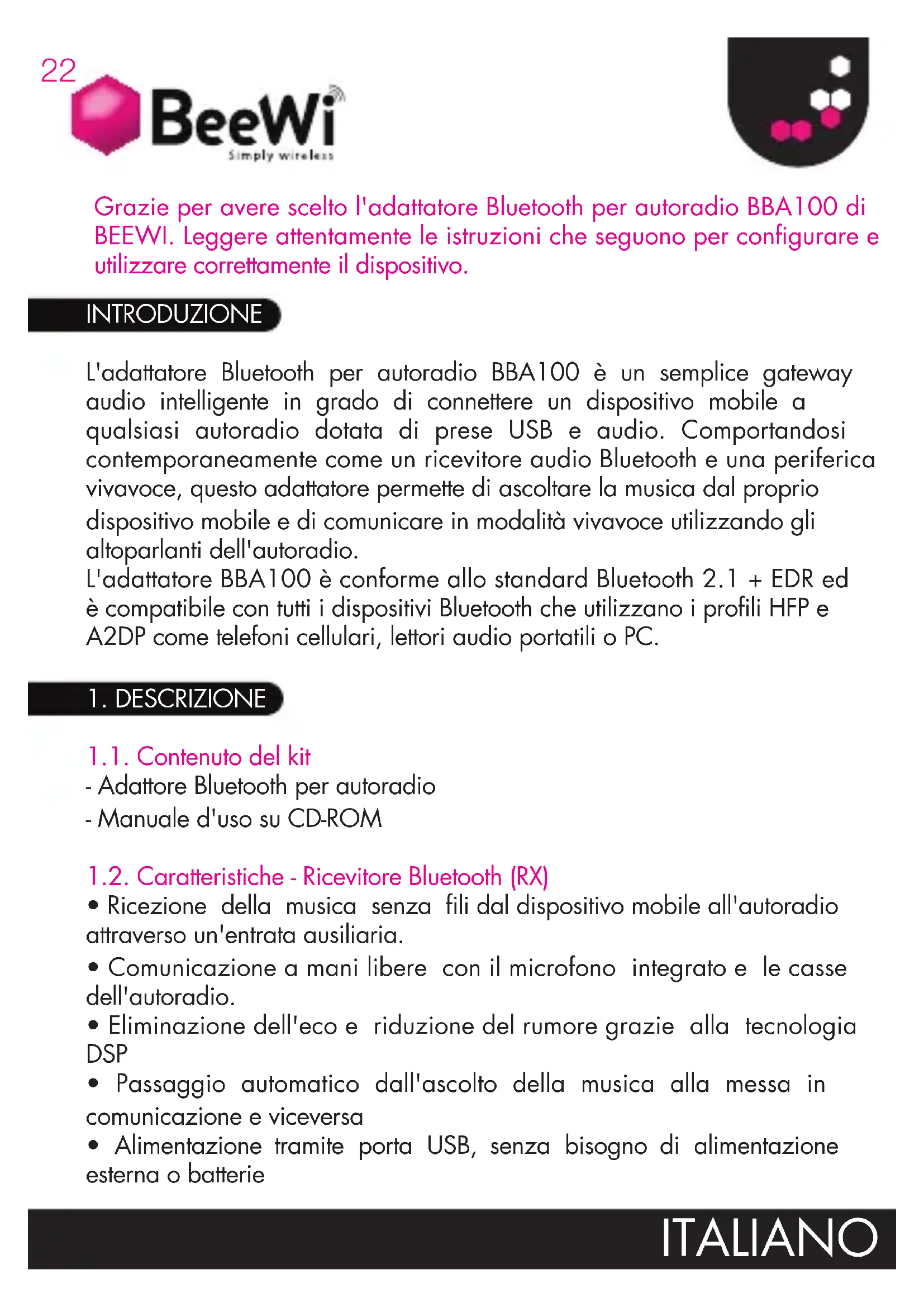

Grazie per avere scelto l'adattatore Bluetooth per autoradio BBA100 di BEEWI. Leggere attentamente le istruzioni che seguono per configurare e utilizzare correttamente il dispositivo.

INTRODUZIONE

L'adattatore Bluetooth per autoradio BBA100 è un semplice gateway audio intelligente in grado di connettere un dispositivo mobile a qualsiasi autoradio dotata di prese USB e audio. Comportandosi contemporaneamente come un ricevitore audio Bluetooth e una periferica vivavoce, questo adattatore permette di ascoltare la musica dal proprio dispositivo mobile e di comunicare in modalità vivavoce utilizzando gli altoparlanti dell'autoradio.

L'adattatore BBA100 è conforme allo standard Bluetooth 2.1 + EDR ed è compatibile con tutti i dispositivi Bluetooth che utilizzano i profili HFP e A2DP come telefoni cellulari, lettori audio portatili o PC.

1. DESCRIZIONE

1.1. Contenuto del kit

• Adattore Bluetooth per autoradio
• Manuale d'uso su CD-ROM

1.2. Caratteristiche - Ricevitore Bluetooth (RX)

• Ricezione della musica senza fili dal dispositivo mobile all'autoradio attraverso un'entrata ausiliaria.
• Comunicazione a mani libere con il microfono integrato e le casse dell'autoradio.
• Eliminazione dell'eco e riduzione del rumore grazie alla tecnologia DSP
  • Passaggio automatico dall'ascolto della musica alla messa in comunicazione e viceversa
• Alimentazione tramite porta USB, senza bisogno di alimentazione esterna o batterie

- Compatibile Dual Air™ - Supporta la diffusione della musica in Bluetooth A2DP e AVRCP Dual Air™

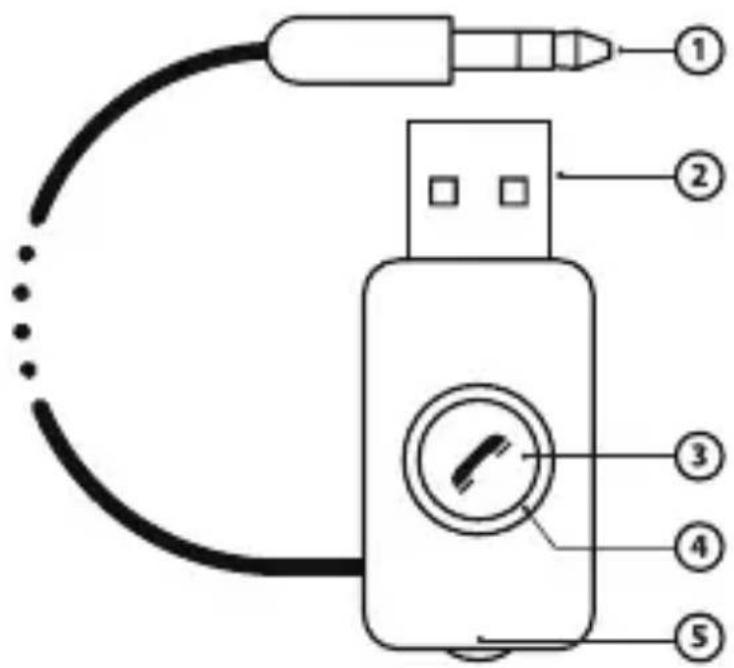

1.3. Descrizione del prodotto

1 - Jack audio da 3,5 mm: connessione alla presa Aux dell'autoradio

2 - Connettore USB: alimentazione tramite la porta USB dell'autoradio

3 - Pulsante multifunzione: riproduzione/pausa musica e funzioni di telefonia

4 - LED: indicatori di stato blu e rosso

5 - Microfono: microfono vivavoce per la telefonia

1.4. Specifiche tecniche

Standard Bluetooth Bluetooth v2.1 + EDR
Profili Bluetooth HSP, HFP1.5, A2DP, AVRCP
Banda di frequenza ISM 2.4 GHz ~ 2.4835 GHz
Portata Classe 2, fino a 10 metri
Numero di dispositivi abbinati Fino a 7 dispositivi
Dimensioni (senza connettore) L 37 mm, H 20 mm, P 8 mm
Peso 10 g

2. UTILIZZO DEL PRODOTTO

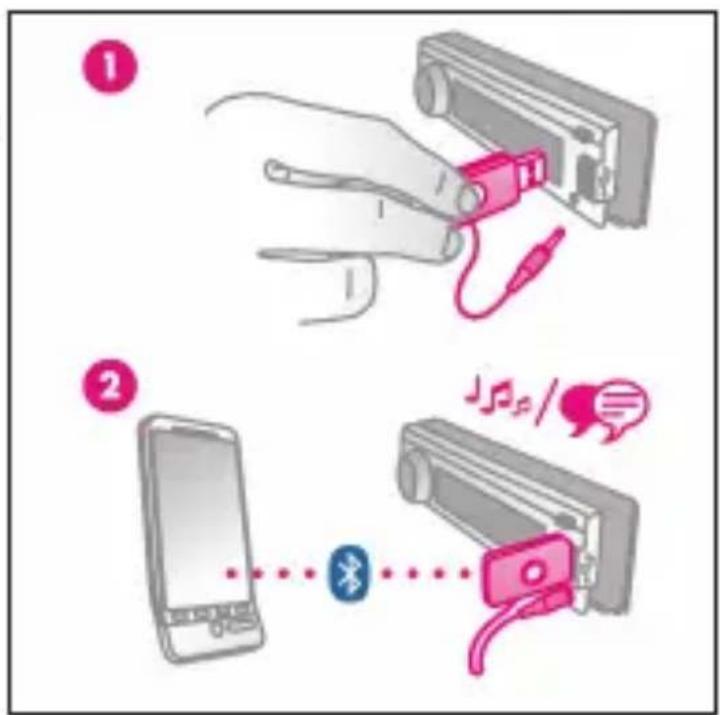

2.1. Installazione

Verificare che l'autoradio sia dotata di una porta USB e un'entrata ausiliaria sulla parte frontale. Collegare l'adattatore alla porta USB, poi il jack audio alla presa ausiliaria.

Nel caso in cui una delle suddette prese si trovi nella parte posteriore dell'autoradio, nel vano porta oggetti o in un'altra parte dell'abitacolo, si raccomanda di utilizzare un cavo di prolunga USB e/o audio supplementare per posizionare l'adattatore il più vicino possibile all'autoradio, con il microfono rivolto verso l'utente.

2.2. Accensione e spegnimento

L'adattatore si accenderà automaticamente non appena la porta USB dell'autoradio riceverà corrente. Per accendere o spegnere manualmente, procedere come indicato qui di seguito.

- Accensione: tenere premuto il pulsante per 2 secondi finché il LED blu non lampeggia.

- Spegnimento: tenere premuto il pulsante per 6 secondi finché il LED rosso non si illumina e si spegne.

2.3. Pairing e connessione

È possibile abbinare fino a 7 dispositivi all'adattatore BBA100. Per abbinare l'adattatore a un dispositivo mobile, leggere le seguenti istruzioni:

- consultare le istruzioni relative al pairing Bluetooth nel manuale d'uso del telefono cellulare o del lettore audio portatile;

• verificare che l'adattatore sia spento, poi passare in modalità pairing tenendo premuto il pulsante per 6 secondi finché i LED blu e rosso non iniziano a lampeggiare velocemente;
• selezionare "BeeWi BBA100" sullo schermo del telefono cellulare. Se necessario, inserire il codice "0000" per aggiungere l'adattatore all'elenco dei dispositivi abbinati e stabilire la connessione;
• confermare la connessione sul telefono cellulare;
• verificare la connessione effettuando una chiamata o riproducendo la musica;
• per abbinare un altro telefono, spegnere l'adattatore e ripetere la procedura sopra descritta.

2.4. Connessione e utilizzo

• L'ultimo telefono collegato si riconnette sempre automaticamente all'accensione dell'adattatore.
• Se viene interrotta la connessione, è possibile ripristinarla manualmente premendo il pulsante.
• Il pulsante può essere utilizzato per rispondere o terminare una chiamata, comporre l'ultimo numero o accedere ai comandi vocali del cellulare (a seconda del tipo di telefono), nonché riprodurre o mettere in pausa la musica.

Per maggiori dettagli, fare riferimento allo schema delle funzioni qui di seguito.

Nota: nel caso in cui il cellulare sia collegato contemporaneamente in modalità vivavoce (profilo HFP) e in modalità lettore musicale (A2DP), la funzione vivavoce ha la priorità sul lettore musicale in caso di chiamata effettuata o ricevuta. Una volta terminata la chiamata, la musica riprenderà automaticamente.

2.5. Tabella delle funzioni

Categoria Funzionalità Condizioni Operazione
Generale Accensione	Spento Premere a lungo		per 2 sec.
	Spegnimento In funzione Premere a lungo		per 6 sec.
	Pairing Spento Premere a lungo		per 6 sec.
	Riproduzione/ Pausa	Musica in modalità pausa/riproduzione	Premere brevemente
Telefonia Rispondere	Chiamata in entrata Premere		brevemente
	Terminare una chiamata	Chiamata in corso Premere brevemente
	Rifiutare una chiamata*	Chiamata in entrata Premere a lungo per 2 sec.
	Comandi vocali* Stand-by Premere a lungo		per 2 sec.
	Richiamo automatico*	Stand-by Premere due volte

* Solo con telefoni cellulari che supportano il profilo HFP

2.6. Indicatori luminosi

Stato Led	Descrizione
Accensione	Blu Lampeggia	una volta con tono alto
Spegnimento	Rosso Lampeggia	una volta con 2 toni bassi
Non collegato Blu	Lampeggia	2 volte ogni 3 secondi, 3 toni al minuto
Pairing	Rosso + Blu	Lampeggia velocemente con tono alto
In comunicazione Blu	Lampeggia	una volta ogni 13 secondi
Stand-by, collegato	Blu	Lampeggia una volta ogni 5 secondi
Musica in corso	Blu	Lampeggia una volta ogni 5 secondi

Direttive dell'Unione europea sulla dichiarazione di conformità

Con la presente, VOXLAND dichiara che questo prodotto è conform con:

• I requisiti essenziali e le altre disposizioni rilevanti di cui alla Dir 1999/5/EC
• Tutte le altre Direttive UE rilevanti

La nostra dichiarazione di conformità (DoC: Declaration of Conformity) alla Direttiva 1999/5/EC (Direttiva R&TTE) può essere visualizzata sul sito

www.bee-wi.com.

Salvaguardia dell'ambiente con il riciclaggio

Non smaltire i dispositivi o gli accessori elettrici con i rifi uti domestici

Alcuni paesi o regioni prevedono sistemi di raccolta differenziata per lo

smaltimento di materiali elettrici ed elettronici.

Per ulteriori informazioni, contattare le autorità locali.

Copyright ed altre informazioni di legali

BEEWI è una marca registrata. I marchi Apple, "Made for iPod", "Works v iPhone" e Bluetooth sono marchi di proprietà ed vengono utilizzati dalla BEEWI sotto licenza. Tutti gli altri prodotti o nomi di servizi appartengono ai rispet proprietari.

L'uso di dispositivi wireless ed i loro accessori possono essere proibiti o lim in determinate zone, si raccomanda pertanto di seguire sempre le leggi ed regolamenti sull'uso di questi prodotti.

Questo prodotto è coperto da una garanzia di 2 anni, valida a decorrere e data dell'acquisto. Gli utenti non posso apportare in nessun modo cambiari o modifiche al dispositivo. Cambiamenti o modifiche non espressame approvati dalla parte responsabile della conformità del dispositivo invalide la garanzia dell'utente. Per ulteriori informazioni visitare il nostro sito internet www.bee-wi.com.

Supporto tecnico: [e-mail].

© VOXLAND, 2010
