BEDIENUNGSANLEITUNG BM 65 BEURER

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für ein Produkt unseres Sortimentes entschieden haben. Unser Name steht für hochwertige und eingehend geprüfte Qualitätsvprodukte aus den Bereichen Wärme, Gewicht, Blutdruck, Körpertematür, Puls, Sanfte Therapie, Massage und Luft.

Bitte lessen Sie diese Gebrauchsanleitung aufmerksam durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise.

Mit freundlicher Empfehlung

Ihr Beurer-Team

1. Kennenlernen

Das Oberarm-Blutdruckmessgerät dient zur nichtinvasiven Messung und Überwachung arterieller Blutdruckwerte von erwachsenen Menschen.

Sie können damit schnell und einfach ihren Blutdruck messen, die Messwerte abspeichern und sich den Verlauf und Durchschnitt der Messwerte anzeigen halten.

Bei eventuellvorhandenenHerzrhythmusstörungenwerden Sie gewarnt.

Die ermittelten Werte werden nach WHO-Richtlinien eingestuft und grafisch beurteilt.

Bewahren Sie diese Gebrauchsanleitung für weitere Benutzung auf und machen Sie diese auch anderen Benutzern zugänglich.

2. Wichtige Hinweise

Hinweise zur Anwendung

• Messen Sie ihren Blutdruck immer zu gleichen Tageszeiten, um eine Vergleichbarkeit der Werte zu gewährleisten.
• Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus!
• Zwischen zwei Messungen sollenn Sie 5 Minuten warten!
• Die von Ihnen selbst ermittelten Messwerte können nur zu ihrer Information dienen - sie ersetzen keine arztliche Untersuchung!

Besprechen Sie ihre Messwerte mit dem Arzt, begründen Sie darauf auf keinen Fall eigene medizinische Entscheidungen (z.B. Medikamente und deren Dosierungen)!

• Es kann zu Fehlmessungen bei Erkrankungen des Herz-Kreislaufsystems kommt, ebenso bei sehr niedrigem Blutdruck, Durchblutungs- und Rhythmusstörungen sowie bei weiteren Vorerkrankungen.

• Verwenden Sie das Gerät nur bei Personen mit dem für das Gerät angegebenen Umfangbereich des Oberarmes.

• Sie können das Blutdruckmessgerät mit Batterien oder mit einem Netzgerät betreiben. Beachten Sie, dass eine Daten Speicherung nur möglich ist, wenn Ihr Blutdruckmessgerät Strom erhält. Sobald die Batterien verbraucht sind oder das Netzgerät vom Stromnetz getrennt wird, verliert das Blutdruckmessgerät Datum und Uhrzeit.
  Die Abschaltautomatik schaltet das Blutdruckmessgerät zur Schonung der Batterien aus, wenn innerhalb einer Minute keine Taste betätig wird.
• Stellen Sie sicher, dass beim Benutzerwechsel eine Reinigung der Manschette erfolgt.

Hinweise zur Aufbewährung und Pflege

• Das Blutdruckmessgerät besteht aus Prazisions- und Elektronik-Bauteilen. Die Genauigkeit der Messwerte und Lebensdauer des Gerätes hängt ab vom sorgfälligen Umgang:

• Schützen Sie das Gerät vor Stößen, Feuchtigkeit, Schmutz, starken Temperaturschwankungen und direkter Sonneneinstruhlung.

• Lassen Sie das Gerät nicht fallen.

• Benutzen Sie das Gerät nicht in der Höhe von starken elektromagnetischen Feldern, halten Sie es fern von Funkanlagen oder Mobiltelefonen.

• Verwenden Sie nur die mitgelieferte oder originale Ersatz-Manschetten. Ansonsten werden falsche Messwerte ermittelt.

• Drücken Sie nicht auf Tasten, solange die Manschette nicht angelegt ist.

• Falls das Gerät über einen längeren Zeitraum nicht benutzt wird, wird empfohlen die Batterien zu entfern.

Hinweise zu Batterien

• Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batterien und Produkte für Kleinkinder unereichbar auf. Werde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Batterien dürfen nicht geladen oder mit anderen Mitteln reactiviert, nicht auseinander genommen, in Feuer geworfen oder kurzgeschlossen werden.
• Nehmen Sie die Batterien aus dem Gerät hereaus, wenn diese verbraucht sind oder Sie das Gerät länger nicht benutzen.
  So vermeiden Sie Schäden, die durch Auslaufen entstehen können. Ersetzen Sie immer alle Batterien gleichzeitig.
• Benutzen Sie keine verschiedene Batterie-Typen, Batterie-Marken oder Batterien mit entsprechlicher Kapazität. Verwenden Sie vorzugsweise Alkaline-Batterien.

Hinweise zu Reparatur und Entsorgung

• Batterien gehören nicht in den Hausmüll.itte entsorgen Sie die verbrauchten Batterien an den darauf vorgesehenen Sammelstellen.
• Offnen Sie nicht das Gerät. Bei nicht beachten erlischt die Garantie.
• Das Gerätarf nicht selbst repariert oder justiert werden. Eine einwandfrei Funktion ist in thisem Fall nicht mehr gewähbreistet.
• Reparaturen dürfen nur vom Beurer Kundenservice oder autorisierten Handlern durchgeführt werden. Prüfen Sie jedoch vor jeder Reklamation zuerst die Batterien und tauschen Sie diese gegebenenfalls aus.
  -itte entsorgen Sie das Gerat gemaB der Elektround Elektronik Altgerate EG-Richtlinie 2002/96/EC-WEEE (Waste Electrical and Electronic Equipment).Bei Rückfragen wenden Sie sichitte an die fur die Entsorgung zustandige communale Behorde.

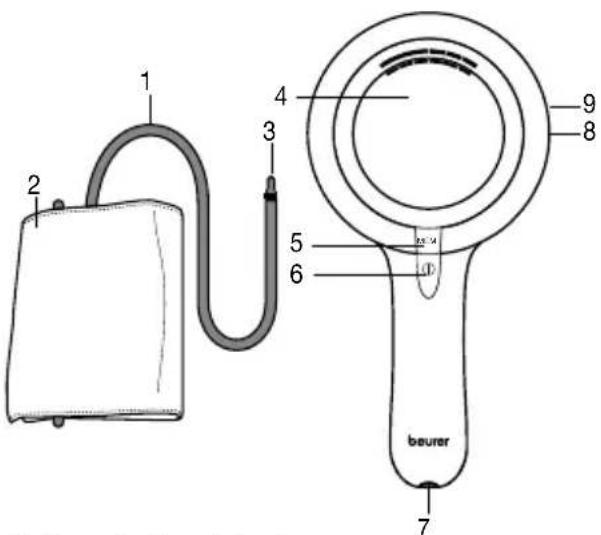

3. Gerätebeschreibung

1. Manschettenschlauch
2. Manschette
3. Manschettenstecker
4. Display
5. Speichertaste MEM
6. START/STOPP Taste ①
7. Anschluss für Manschettenstecker
8. USB-Schnittstelle
9. Anschluss für Netzadapter

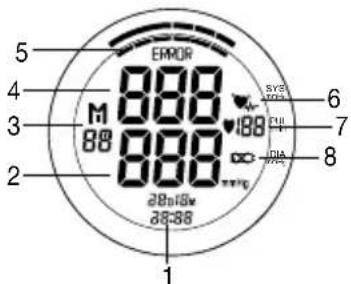

Anzeigen auf dem Display:

1. Uhrzeit und Datum
2. Diastolischer Druck
3. Speicheranzeige Durchschnittswert (R), Morgens (R), Abends (P) Number des Speicherplatzes
4. Systolischer Druck
   5.WHO-Indikator
5. Arryhtmieerkennung
6. Ermittelter Pulswert
7. Symbol Batteriewechsel

PC - Kit

Mit dem zukaufbaren Zubehör- Set 655.17, bestehend aus einer CD mit PC Software und einem Übertragungskabel, können Sie Ihr Daten optimal auswerten.
Sie finden die Installationsanleitung im PC - Kit.

4. MessungVBorbereiten

Batterie einlagen

• Offnen Sie den Deckel des Batteriefaches.

• Legen Sie vier Batterien vom Typ 1,5 V AAA (Alkaline Type LR 03) ein. Achten Sie unbedingt daraufuf, dass die Batterien entsprechend der Kennzeichnung mit korrekter Polung eingelegt werden. Verwenden Sie keine wiederaufladbaren Akkus.

• SchlieBen Sie den Batteriefachdeckel wieder sorgfältig.

Wenn die Batteriewechselanzeige „dauerhaft erscheint, ist keine Messung mehr möglich und Sie müssen alle Batterien erneuen. Sobald die Batterien aus dem Gerät entfern't werden, muss die Uhrzeit neu eingestellt werden.

Verbrauchte Batterien gehoren nicht in den Hausmüll. Entsorgen Sie diese über ihren Elektrofachhändler oder ihre örtliche Wertstoff-Sammelstelle. Dazu sind Sie gesetzlich verpflichtet.

Hinweis: These Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb: Batterie enthalt Blei, Cd: Batterie enthalt Cadmium, Hg: Batterie enthalt Quecksilber.

Datum und Uhrzeit einstellen

Sie sollen den Datum und Uhrzeit unbedingt einstellen. Nur so kann Sie ihre Messwerte korrekt mit Datum und Uhrzeit speichern und später abrufen.

Die Uhrzeit wird im 24-Stunden-Format dargestellt.

Hinweis: Wenn Sie die Taste „MEM“ gedrückt halten, konnen Sie die Werte schneller einstehen.

Zur Einstellung von Datum und Uhrzeit gehen Sie wie folgt vor:

• Drücken Sie gleichzeitig „START/STOPP“ und „MEM“ Ta-sten. Das Jahr beginnnt zu blinken. Stellen Sie mit der Ta-ste „MEM“ das Jahr ein und bestätigen Sie mit „START/STOPP“.

• Stellen Sie danach Monat, Tag, Stunde und Minute ein und bestätigen Sie jeweils mit „START/STOPP".

• Durch erneutes Betätigkeiten der Taste „START/STOP“, schaltet das Display ab, Datum und Uhrzeit werden permanent angezeigt.

Betrieb mit Netzgerät

Sie können these Gerät auch mit einem Netzgerät betreiben. Dazu dürfen keine Batterien im Batteriefach sein. Das Netzgerät ist unter der Bestellnummer 071.19 im Fachhandel oder bei der Serviceadresse erhältlich.

Das Blutdruckmessgerätarf nur mit den hier beschriebenen Netzgeräten betrieben werden. Das Netzgerätarf nur an die auf dem Typschild angegebene Netzspannung angeschlossen werden.

Sobald Sie das Netzgerät ausstecken, verliert das Blutdruckmessgerät Datum und Uhrzeit. Die gespeicherten Messergebnisse bleiben jedoch erhalten.

5. Blutdruck messen

Bitte bringen Sie das Gerät vor der Messung auf Raumtemperatur.

Manschette anlagen

Legen Sie die Manschette am entblöften linken Oberarm an. Die Durchblutung des Arms darf nicht durch zu ange Kleidungsstücke oder Ahnliches eingeengt sein.

Die Manschette ist am Oberarm so zu platzieren, dass der unter Rand 2 - 3 cm über der Ellenbeuge und über der Arterie liegt. Der Schlauch weist zur Handflächenmitte.

Legen Sie nun das frei Ende der Manschette eng, aber nicht zu stramm um den Arm und schlieben Sie den Klettverschluss. Die Manschette sollte so stramm angelegt sein, dass noch zwei Finger unter die Manschette passen. Stecken Sie nun den Manschettenschlauch in den Anschluss für den Manschettenstecker.

Achtung: Das Gerätarf nur mit den Original-Manschetten betrieben werden.

Dem Gerät liegen 2 Manschetten bei: Standard Manschette für einen Armumfang von 22 bis 30 cm und eine größere Manschette für Oberarmumfänge von 30 bis 42 cm.

Richtige Körperhaltung einnehmen

• Ruhen Sie sich vor jeder Messung ca. 5 Minuten aus! Ansonsten kann es zu Abweichungen kommt.
• Sie können die Messung im Sitzen oder im Liegen durchfuhren. Achten Sie in jeder Falle darauf, dass sich die Manschette in Herzhöhe befindet.
• Um das Messergebnis nicht zu verfüllschen, ist es wichtig, sich während der Messung ruhig zu verhalten und nicht zu sprechen.

Blutdruckmessung durchfuhren

• Legen Sie, wie zuvor beschreiben, die Manschette an und behmen Sie die Haltung ein, in der Sie die Messung durchführten wollen.
• Starten Sie das Blutdruckmessgerät mit der Taste „START/ STOPP". Nach der Vollbildanzeige erscheidt der zuletzt verwendete Benutzerspeicher (U0, U1....U3). Um den Benutzerspeicher zu verändern, drücken Sie die Taste „MEM" und bestätigten ihre Wahl mit der Taste „START/ STOPP". Bei nicht Betätigung wird automatisch nach 5 Sekunden der zuletzt verwendete Benutzerspeicher verwendet.

• Vor der Messung wird kurz das letzte gespeicherte Messegebnis angezeigt. Sollte sich keine Messung im Speicher befinden, zeigt das Gerät jeweils den Wert „0" an.
  Die Manschette wird auf 190mmHg aufgepumpt. Der Manschetten-Luftdruck wird langsam abgelassen. Bei einer bereits zu erkennenden Tendenz zu hohem Blutdruck wird nochmals nachgepumpt und der Manschettendruck nochmals erhöht. Sobald ein Puls zu erkennen ist, wird das Symbol Puls angezeigt.
  Die Messergebnisse Systolischer Druck, Diastolischer Druck und Puls werden angezeigt.

• Sie können die Messung jederzeit durch das Drücken der Taste „START/STOPP“ abbrechen.

• „Er“ entscheidigt wenn die Messung nicht ordnungsgemäß durchgeführt werden konne. Beachten Sie das Kapitel Fehlermeldung/Fehlerbehebung in dieser Gebrauchsanleitung und wiederholen Sie die Messung.
• Das Messergebnis wird automatisch abgespeichert.
• Zum Abschalten drücken Sie die Taste „START/STOPP“. Wenn Sie vergessen das Gerät auszuschalten, schaltet sich das Gerät nach ca. 1 Minute automatisch ab.

Warten Sie vor einer erneuten Messung mindestens 5 Minuten!

6. Ergebnisse beurteilen

Herzrhythmusstörungen:

Dieses Gerät kann während der Messung eventuelle Störungen des Herzrhythmus identifizieren und weist gegeben falls nach der Messung mit dem Symbol auf hin. Dies kann ein Indikator für eine Arrhythmie sein. Arrhythmie ist eine Krankheit, bei der der Herzrhythmus aufgrund von Fehlern im bioelektrischen System, das den Herzschlag steuert, annormal ist. Die Symptome (ausgelassene oder vorzeitige Herzschläge, langsamer oder zu schneller Puls) konnen u.a. von Herzerkrankungen, Alter, körperliche Veranlagung, Genussmittel im Übermaß, Stress oder Mangel an Schlaf her-

rühren. Arrhythmie kann nur durch eine Untersuchung bei ihrer Arzt festgestellt werden. Wiederholen Sie die Messung, wenn das Symbol nach der Messung auf dem Display angezeigt wird.itte achten sie darauf, dass Sie sich 5 Minuten ausruhen und während der Messung nicht sprechen oder bewegen. Solle das Symbol oft erschinen, wenden Sie sichitte an ihren Arzt.Selbstdiagnose und -behandlung aufgrund der Messergebnisse konnen gefährlich sein.Befolgen Sie unbedingt die Anweisungen Ihres Arztes.

WHO-einstufung:

Gemäß den Richtlinien/Definitionen der Weltgesundheitsorganisation (WHO) werden die Messergebnisse gemäß nachfolgender Tabelle eingestuft und beurteilt

Bereich der Blutdruckwerte Systole (in mmHg) (in mmHg)	Diastole Maßnahme
Stufe 3: starke Hypertonie >=180 >=1	10 einen Arzt aufsuchen
Stufe 2: mittlere Hypertonie 160-179	100-109 einen Arzt aufsuchen
Stufe 1: leichte Hypertonie 140-159	90-99 regelmäßige Kontrolle beim Arzt
Hoch Normal 130-139 85-89 regelmäßige Kontrolle beim	Arzt
Normal 120-129 80-84 Selfbstkontrolle
Optimal <120 <80	Selbstkontrolle

Quelle: WHO, 1999

Die Balkengrafik im Display und die Skala auf dem Gerät geben an, in welchem Bereich sich der ermittelte Blutdruck befindet.

Sollte sich der Wert von Systole und Diastole in zwei unterscheidlichen WHO-Bereichen befinden (z.B. Systole im

Bereich Hoch normal und Diastole im Bereich Normal) dann zeigt Ich den die graphische WHO-Einteilung auf dem Gerät immer den higheren Bereich an, im beschriebenen Beispiel „Hoch normal".

7. Messwerte speichern, abrufen und Löschen

• Die Ergebnisse jeder erfolgreichen Messung werden zusammen mit Datum und Uhrzeit abgespeichert. Bei mehr als 30 Messdaten gehen die jeweils altesten Messdaten verloren.
• Wahlen Sie mit der Taste „MEM“ und danach mit der Taste „START/STOPP“ den gewünschten Benutzerspeicher. Durch weiteres Drücken der Taste „MEM“ wird der Durchschnittswert „R“ aller gespeicherten Messwerte des Benutzerspeichers angezeigt. Durch weiteres Drücken der Taste „MEM“ wird der Durchschnittswert der letzten 7 Tage der Morgen-Messung angezeigt. (Morgen: 5.00 Uhr - 9.00 Uhr, Anzeige „R“). Durch weiteres Drücken der Taste „MEM“ wird der Durchschnittswert der letzten 7 Tage der Abend-Messung angezeigt. (Abend: 18.00 Uhr - 20.00 Uhr, Anzeige „P“). Durch weiteres Drucken der Taste „MEM“ werden die jeweils letzten Einzelmesswerte mit Datum und Uhrzeit angezeigt.
• Sie können den Speicher loschen indem Sie die Taste „MEM" 3 Sekunden gedrückt halten. Alle Werte des gegenwärtingen Benutzerspeichers werden nach drei Signatoren gelöscht.

• Zum Abschalten drücken Sie erneut die Taste „MEM" oder die Taste „START/STOPP".

• Sollten Sie vergessen das Gerät abzuschalten, schaltet sich theses automatisch nach 2 Minuten ab.

8. Fehlermeldung/Fehlerbehebung

Bei Fehlern entscheid auf dem Display die Fehlermeldung Er.

Fehlermeldungen können auftreten, wenn

• die Blutdruckwerte außergewöhnlich hoch oder niedrig sind (Er1 bzw. Er2 erscheint im Display),
• die Manschette zu stark bzw. zu schwach angelegt ist (Er3 bzw. Er4 erscheint im Display),
• der Aufpumpdruck höher als 300mmHg ist (Er5 entscheid im Display),
• das Aufpumpen länger als 3 Minuten dauert (Er6 entscheid im Display),
• ein System- oder Gerätehler vorliegt (ErA, Er0, Er7 oder Er8 entscheidint im Display),
  die Batterien fast verbraucht sind

Wiederholen Sie in diesen Fälle die Messung. Achten Sie darauf, dass Sie sich nicht bewegen oder reden.

Setzen Sie gegebenenfalls die Batterien neu ein oder ersetzen Sie diese.

9. Gerät reinigen und aufbewahren

• Reinigen Sie ihren Blutdruckcomputer vorsichtig nur mit einem leicht angefeuchteten Tuch.
• Verwenden Sie keine Reinigungs- oder Lösungsmittel.
• Sie dürfen das Gerät auf keinen Fall unter Wasser halten, da sonst Flüssigkeit eindringen kann und das Gerät beschädigt.
• Wenn Sie das Gerät aufbewahren, * dürfen keine schweren Gegenstände auf dem Gerät stehen. Entnahmen Sie die Batterien. Der Manschettenschlaucharf nicht scharf abgeknicht werden.

10. Technische Angaben

Modell-Nr. BM 65

Messmethode Oszillometrisch, nicht invasive Blutdruckmessung am Oberarm

Messbereich Druck 0 - 295 mmHg, systolisch 30 - 280 mmHg, diastolisch 30 - 280 mmHg, Puls 40 - 180 Schlage/Minute

Genauigkeit der systolisch ± 3mmHg / Druckanzeige diastolisch ± 3mmHg / Puls ± 5% des angezeigten Wertes

Messunsicherheit max. zulässige Standard-abweichung gemäß klinischerPrüfung: systolisch8 mmHg / diastolisch 8 mmHg

Speicher 10 x 30 abspeicherbare Datenzeilen

Abmessungen L 240 mm x B 120 mm x H 50 mm

Gewicht Ungebung 419 g

Manschettengröbe 22 - 30 cm / 30 - 42 cm

Zul. Betriebs- +5 °C bis +40 °C, < 90 % relative temperatur Luftfeuchte

Zul. Aufbewährungs- -20 °C bis +55 °C, < 95 % relative temperatur Luftfeuchte

Stromversorgung 4 x 1,5 V AAA-Batterien (Alkaline Type LR 03)

Batterie- Für ca. 220 Messungen, je nach Lebensdauer Höhe des Blutdrucks bzw. Aufpumpdruck

Zubehor Aufbewahrungstasche, Bedienungsanleitung, 4 x 1,5 V „AAA“-Batterien LR 03

Schutzklasse Interne Versorgung, IPXO, kein AP oder APG, Dauerbetrieb

Zeichenerklarung Anwendungsteil Typ B

Achtung!

Gebrauchsanleitung lessen!

Hersteller

Änderungen der technischen Angaben ohne Benachrichtigung sind aus Aktualisierungs gründen vorbehalten.

11. Adapter

Modell Nr. FW 7575M/EU/6/06

Eingang 100-240V,50-60Hz

Ausgang 6 V DC, 600 mA, nur in Verbindung mit Beurer Blutdruckmessgeräten

Hersteller Friwo Gerätebau GmbH

Schutz Das Gerät ist doppeltschutzisoliert

undverfugtübereine primarseitige

sicherung, die das Gerät

im Fehlerfall vom Netz trennt.

Stellen Sie sicher, dass Sie die

Batterien aus dem Batteriefach

entnommen haben, bevor Sie den

Adapter benutzen.

Schutzisoliert/

Schutzklasse 2

Gehäuse und

Das Adaptergehäuse schützt vor

Berührung von Teilen, die unter

Strom stehen bzw. stehen können

(Finger, Nadel, Prüfhaken).

Der Anwenderarf nicht gleichzeitig

den Patienten und den Ausgangs

stecker des AC-Adapters berühren.

• Dieses Gerät entspricht der europäischen Norm EN60601-1-2 und unterliegt besonderen Vorsichtsmaßnahmen hinsichtlich der elektromagnetischen Verträglichkeit.itte beachten Sie damit, dass tragbare und mobile HF-Kommunikationseinrichtungen these Gerät beeinflussen können. Genauere Angaben können Sie unter der angegebenen Kundenservice-Adresse anfordern.

• Das Gerät entspricht der EU-Richtlinie für Medizinprodukte 93/42/EC, dem Medizinproduktegesetz und den europäischen Normen EN1060-1 (nicht invasive Blutdruckmessgeräte Teil 1: Allgemeine Anforderungen) und EN1060-3 (nicht invasive Blutdruckmessgeräte Teil 3: Ergänzende Anforderungen für elektromechanische Blutdruckmessysteme).

• Wenn Sie das Gerät zu gewerblichen oder wirtschaftlichen Zwecken einsetzen, müssen Sie, entsprechend der „Betrieberverordnung für Medizinprodukte“, regelmäßige messtechnische Kontrollen durchführten. Auch bei privater Benutzung empfehlen wir, eine messtechnische Kontrolle alle zwei Jahre beim Hersteller.

12. Garantie

Wir leisten 3 Jahre Garantie für Material- und Fabrikationsfehler des Produktes. Die Garantie gilt nicht:

• im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen,
• für Verschleißteile,
• für Mengel, die dem Kunden bereits beim Kaufbekannte waren,
• bei Eigenverschulden des Kunden.

Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantie falles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen. Die Garantie ist innerhalb eines Zeitraumes von 3 Jahren ab Kaufdatum gegenüber der Beurer GmbH, Söflinger Straße 218, 89077 Ulm, Germany geltend zu machen. Der Kunde hat im Garantiefall das Recht zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weiter

gehende Rechte werden dem Kunden (auf Grund der Garantie) nicht eingeraumt.
