BEDIENUNGSANLEITUNG KM 2717 CLATRONIC

Bedienungsanleitung/Garantie

Übersicht der Bedienelemente ...... Seite 3

Bedienungsanleitung ...... Seite 4

Technische Daten ...... Seite 6

Garantie...... Seite

NEDERLANDS

Inhoud

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande Indicación de los elementos de manejo • Descrição dos elementos • Elementi di comando Beskrivelse af de enkelte dele • Overview of the Components Przegląd elementów obsługi • Přehled ovládacích prvků • A kezelő elemek áttekintése Обзор деталей прибора

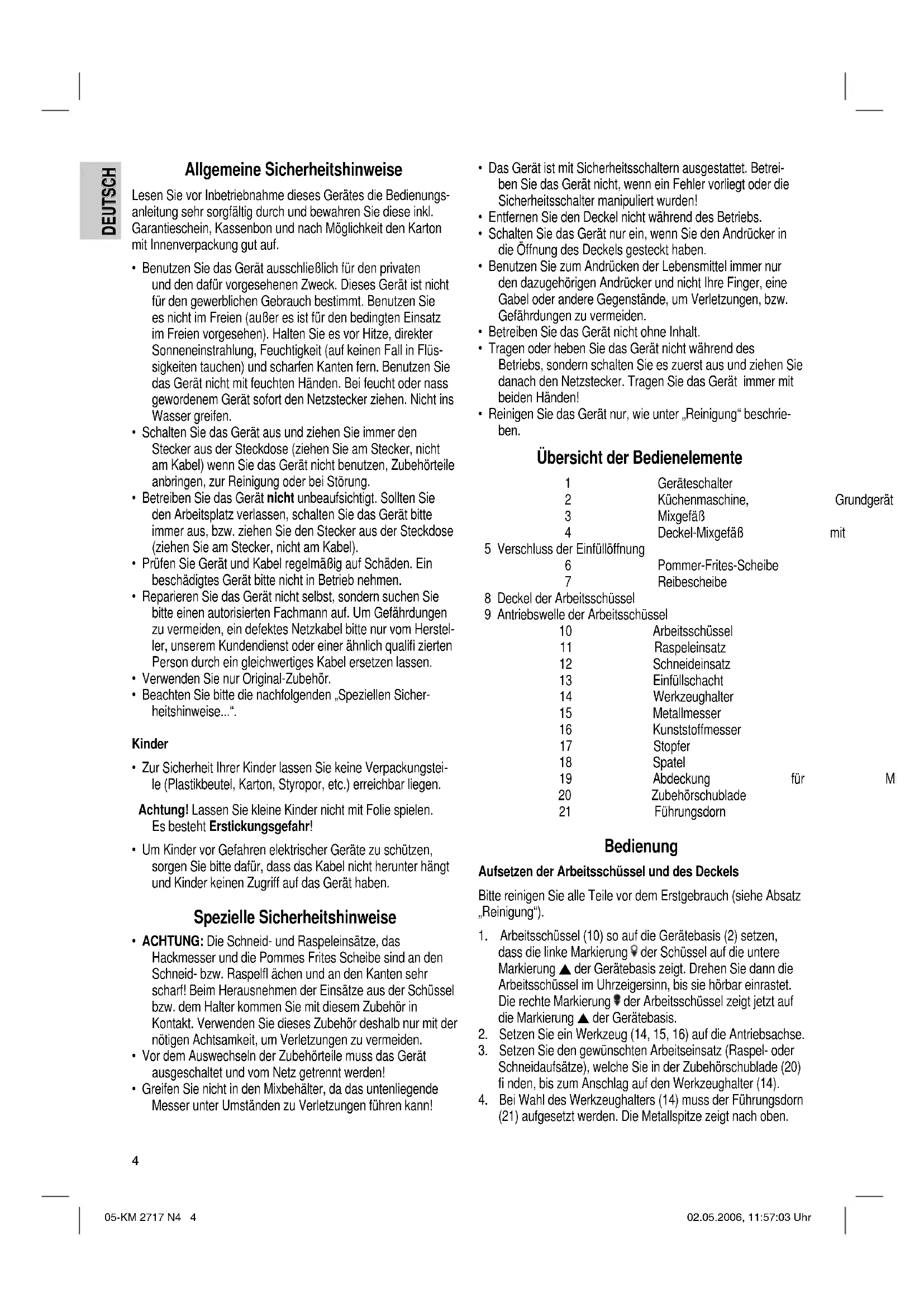

Allgemeine Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien (außer es ist für den bedingten Einsatz im Freien vorgesehen). Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen. Nicht ins Wasser greifen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel) wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Arbeitsplatz verlassen, schalten Sie das Gerät bitte immer aus, bzw. ziehen Sie den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel).
• Prüfen Sie Gerät und Kabel regelmäßig auf Schäden. Ein beschädigtes Gerät bitte nicht in Betrieb nehmen.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie bitte einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel bitte nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifi zierten Person durch ein gleichwertiges Kabel ersetzen lassen.
• Verwenden Sie nur Original-Zubehör.
• Beachten Sie bitte die nachfolgenden „Speziellen Sicherheitshinweise...“.

Kinder

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

Achtung! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

- Um Kinder vor Gefahren elektrischer Geräte zu schützen, sorgen Sie bitte dafür, dass das Kabel nicht herunter hängt und Kinder keinen Zugriff auf das Gerät haben.

Spezielle Sicherheitshinweise

• ACHTUNG: Die Schneid- und Raspeleinsätze, das Hackmesser und die Pommes Frites Scheibe sind an den Schneid- bzw. Raspelfl ächen und an den Kanten sehr scharf! Beim Herausnehmen der Einsätze aus der Schüssel bzw. dem Halter kommen Sie mit diesem Zubehör in Kontakt. Verwenden Sie dieses Zubehör deshalb nur mit der nötigen Achtsamkeit, um Verletzungen zu vermeiden.
• Vor dem Auswechseln der Zubehörteile muss das Gerät ausgeschaltet und vom Netz getrennt werden!

• Greifen Sie nicht in den Mixbehälter, da das untenliegende Messer unter Umständen zu Verletzungen führen kann!

• Das Gerät ist mit Sicherheitsschaltern ausgestattet. Betreiben Sie das Gerät nicht, wenn ein Fehler vorliegt oder die Sicherheitsschalter manipuliert wurden!

• Entfernen Sie den Deckel nicht während des Betriebs.
• Schalten Sie das Gerät nur ein, wenn Sie den Andrücker in die Öffnung des Deckels gesteckt haben.
• Benutzen Sie zum Andrücken der Lebensmittel immer nur den dazugehörigen Andrücker und nicht Ihre Finger, eine Gabel oder andere Gegenstände, um Verletzungen, bzw. Gefährdungen zu vermeiden.
• Betreiben Sie das Gerät nicht ohne Inhalt.
• Tragen oder heben Sie das Gerät nicht während des Betriebs, sondern schalten Sie es zuerst aus und ziehen Sie danach den Netzstecker. Tragen Sie das Gerät immer mit beiden Händen!
• Reinigen Sie das Gerät nur, wie unter „Reinigung“ beschrieben.

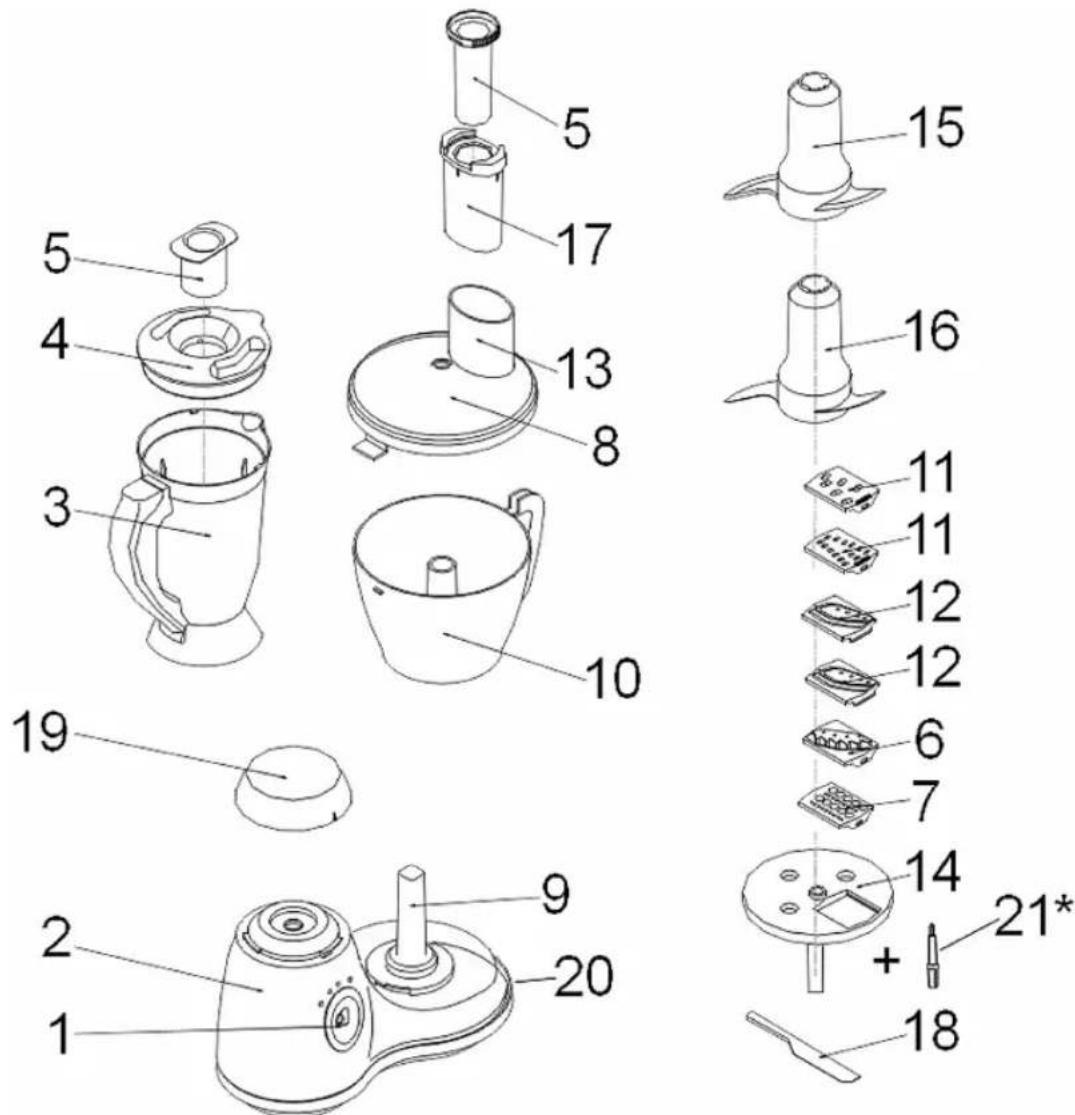

Übersicht der Bedienelemente

1	Geräteschalter
2	Küchenmaschine,	Grundgerät
3	Mixgefäß
4	Deckel-Mixgefäß	mit
5 Verschluss der Einfüllöffnung
6	Pommer-Frites-Scheibe
7	Reibescheibe
8 Deckel der Arbeitsschüssel
9 Antriebswelle der Arbeitsschüssel
10	Arbeitsschüssel
11	Raspeleinsatz
12	Schneideinsatz
13	Einfüllschacht
14	Werkzeughalter
15	Metallmesser
16	Kunststoffmesser
17	Stopfer
18	Spatel
19	Abdeckung für	M
20	Zubehörschublade
21	Führungsdorn

Bedienung

Aufsetzen der Arbeitsschüssel und des Deckels

Bitte reinigen Sie alle Teile vor dem Erstgebrauch (siehe Absatz „Reinigung“).

1. Arbeitsschüssel (10) so auf die Gerätebasis (2) setzen, dass die linke Markierung ♦ der Schüssel auf die untere Markierung ▲ der Gerätebasis zeigt. Drehen Sie dann die Arbeitsschüssel im Uhrzeigersinn, bis sie hörbar einrastet. Die rechte Markierung ♦ der Arbeitsschüssel zeigt jetzt auf die Markierung ▲ der Gerätebasis.
2. Setzen Sie ein Werkzeug (14, 15, 16) auf die Antriebsachse.
3. Setzen Sie den gewünschten Arbeitseinsatz (Raspel- oder Schneidaufsätze), welche Sie in der Zubehörschublade (20) finden, bis zum Anschlag auf den Werkzeughalter (14).

4. Bei Wahl des Werkzeughalters (14) muss der Führungsdorn (21) aufgesetzt werden. Die Metallspitze zeigt nach oben.

5. Den Deckel der Arbeitsschüssel (8) so auf die Arbeitsschüssel aufsetzen, dass der linke Pfeil ♀ auf dem Deckel mit der Markierung ▲ auf der Arbeitsschüssel übereinstimmt. Die Metallspitze des Führungsdorns (21) muss in ihre Lagerung im Deckel greifen. Drehen Sie dann den Deckel im Uhrzeigersinn, bis sich die Nase am Deckel in die Sicherheitsverschlussöffnung an der Gerätebasis schiebt und am Anschlag hörbar einrastet. Die rechte Markierung ♀ des Deckels zeigt jetzt auf die Markierung ▲ der Arbeitsschüssel. Zum Abnehmen den Deckel gegen den Uhrzeigersinn drehen.

6. Setzen Sie die Abdeckung für den Mixerantrieb (19) so auf die Gerätebasis, dass der Pfeil ▼ auf die Kreismarkierung ▲ der Gerätebasis zeigt. Drehen Sie dann den Mixer (3) oder die Abdeckung für den Mixerantrieb (19) im Uhrzeigersinn, bis der Pfeil ▼ auf die Markierung ▲ der Gerätebasis zeigt.

Doppeltes Sicherheitssystem: Der Motor lässt sich nur einschalten, wenn die Arbeitsschüssel mit dem Deckel richtig einrastet und gleichzeitig das Mixgefäß oder die Abdeckung für den Mixerantrieb (19) montiert ist. Bitte den Deckel der Arbeits- schüssel und das Mixgefäß nur abnehmen, wenn das Gerät ausgeschaltet ist.

Mixerbetrieb

• Die Arbeitsschüssel muss montiert sein, wie unter Punkt 1 und 5 beschrieben (ohne Werkzeug).
- Zerkleinern Sie vorab das Mixgut in kleinere Stücke.
- Füllen Sie das Mixgefäß (3) mit Mixgut (max. 1,5 l). Füllen Sie niemals heißes Mixgut oder harte Zutaten wie Kartoffeln, Eis, Kaffeebohnen, Nüsse usw. in das Mixgefäß.
- Setzen Sie den Deckel (4) mit der Ausgießöffnung nach rechts auf und verriegeln Sie diesen durch eine Drehung gegen den Uhrzeigersinn.
- Schließen Sie auch den Verschluss für die Einfüllöffnung (5).
- Setzen Sie das Mixgefäß (3) so auf, wie unter Punkt 6 beschrieben.
- Sie können auch nachträglich Extra-Zutaten (z.B. Gewürze) hinzufügen, indem Sie diese durch die Einfüllöffnung des Mixerdeckels (4) zugeben. Schalten Sie dazu das Gerät aus.

Arbeitsschüsselbetrieb

• Die Abdeckung des Mixantriebs (19) muss, wie unter Punkt 6 beschrieben, montiert sein.
• Die Arbeitsschüssel muss montiert sein, wie unter Punkt 1 beschrieben.
- Metallmesser (15) oder Kunststoffmesser (16) ohne den Werkzeughalter ganz nach unten drücken.
- Bei Verwendung von Raspel/Schneideinsätzen setzen Sie das gewünschte Werkzeug auf den Werkzeughalter (14).
- Benutzen Sie niemals mehrere Werkzeuge gleichzeitig!
- Setzen Sie den Arbeitsschüsseldeckel (8) so auf, wie unter den Punkten 4 und 5 beschrieben.
- Benutzen Sie den Stopfer (17), um die Lebensmittel (max. 1,5 l) in der Einfüllöffnung (13) herunterzudrücken. Üben Sie einen mäßigen Druck auf den Stopfer aus. Das Gerät darf nur mit eingesetztem Stopfer (17) betrieben werden.

Inbetriebnahme

• Schließen Sie das Gerät an eine Steckdose 230 V/50 Hz an.
• Intervallschaltung (P): Drehen Sie mehrfach in gleichen Abständen den Geräte schalter kurzzeitig nach links. So können Sie das Ergebnis genau kontrollieren.

Wählen Sie für die Anwendung ein Werkzeug und eine Geschwindigkeit gemäß folgender Tabelle:

Produkt / Zubereitungsart	max. Menge	Werkzeug Stufe		Max. Betriebs-zeit
Schwerer Teig (z. B. Hefeteig)	500 g Kunststoffmesser I bis II 3 min
Rührteig 750 g Kunststoffmesser II bis III 5 min
Biskuitteig oder Waffelteig	750 g Kunststoffmesser II bis III 5 min
Zerkleinern, z. B. Obst, Gemüse, Fleisch	500 g Metallmesser II bis III 5 min
Schneiden von Gurken, Karotten	500 g Schneideinsatz 12 II bis III 5 min
Raspeln von Karotten, Rettich, Käse	500 g Raspel fein II bis III 5 min
Raspeln von Äpfeln und Karotten	500 g Raspel grob II bis III 5 min
Reiben von Kartoffeln, hartem Käse	500 g Reibeinsatz II bis III 5 min
Kartoffeln	500 g Pommes-Frites-Scheibe		II bis III 3 min
Flüssigkeiten, Shakes	Bis 1,5 Ltr. Mixgefäß		III oder P	2 min

Hinweis: Die Schneid- und Raspeleinsätze finden Sie in der Zubehörschublade (20) unter dem Gerät.

Reinigung

• Ziehen Sie vor jeder Reinigung den Netzstecker aus der Steckdose!
• Reinigen Sie die Arbeitsschüssel bzw. das Mixgefäß direkt nach jedem Arbeitsgang sorgfältig. Nehmen Sie dazu die Arbeitsschüssel ab, um Rückstände an der Antriebswelle entfernen zu können.
• Benutzen Sie keine scharfen Gegenstände zum Reinigen!
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel!
• Zur äußeren Reinigung der Gerätebasis benutzen Sie nur ein feuchtes Tuch.
• Bei farbstoffreichen Gütern (z.B. Karotten) können Kunststoffteile anlaufen: Reinigen Sie diese mit Speiseöl.
• Abnehmbare Teile, die mit Lebensmitteln in Berührung gekommen sind (Werkzeug und Schüsseln), können Sie in einem Spülbad reinigen.

Geräuschentwicklung

Gemessen wurde der Schalldruckpegel am Ohr einer Bedienperson (LpA) in Übereinstimmung mit der DIN EN ISO 3744.

Ermittelter Schalldruckpegel: 84,1 dB(A) (kein Limit)

Technische Daten

Modell: ....KM 2717

Spannungsversorgung: 230 V, 50 Hz

Leistungsaufnahme: 700 W

Schutzklasse:......II

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma Clatronic International GmbH, dass sich das Gerät KM 2717 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (89/336/EWG) und der Niederspannungsrichtlinie (93/68/EWG) befi ndet.

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder des Zubehörs, die auf Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kostenloser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das komplette Gerät in der Originalverpackung zusammen mit dem Kassenbon an Ihren Händler.

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen, als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb kostenpfl wichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpfl ich- tig vom entsprechenden Fachhandel oder Reparaturservice ausgeführt werden.

Kostenlose Hotline

Haben Sie Fragen zu Ihrem neuen Gerät? Unser Serviceteam steht gerne für Sie bereit. Kleinere Probleme lassen sich oft schon telefonisch lösen. Rufen Sie deshalb bitte zunächst die untenstehende Hotline an.

Hotline [phone]

oder per E-Mail:

[e-mail]

Service Anschrift

Clatronic International GmbH

Industriering Ost 40

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab, die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.
