BEDIENUNGSANLEITUNG FORMULA Q Revell

• Wahrend des Aufladevorgangs den Akku nicht unbeaufsichtigt lassen.
• Die Kontakte des Akkus nimels auseinanderbauenoderverändern. Die Zellen des Akkus nicht beschädigden oder aufstehen. Es besteht Explosions gelef!
• Die LiPo-Batterie dart nicht in die Reichweite von Kindern gelangen.
• Bei der Entsorgung mussen Akkus entladen bzw. die Batteriekapazitat muss erschöpf sein. Freiliegende Pole mit einem Klebestreten abdecken, um Kurzschlusses zu vermeiden!

Wartung und Pflege:

Das Modellitteurmiteinem sauberen,feuchtenTuchabwischen.
Modell,Akku und Batterien vor direkter Sonneneinstrahlung und/oder direkter Wärmeinnwirkung schulzen.
Modell,Fernsteuerung und Ladegerat niemals mit Wasser in Verbindung bringen,dadurch die Elektronik beschadigt werden kann.

Technische und farbliche Änderungen vorbehalten!

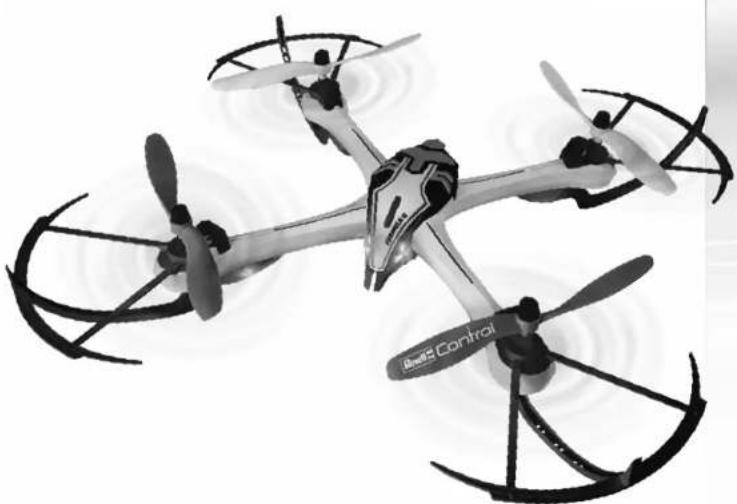

1 MODELL

1A Status-LED
1B Rotoren
1C Schutzbugel
10 Akufach-Abdeckung

Akkuanforderung fur das Modell:

Stromversorgung:
Nenleistung:
1xDC/4V/8.9Wh
aufladbarc
Lip-Akku (mitgelelert)
Kapazitat: 1200 mAh

Batterie-/Akkuanforderung fur die

Fernsteuerung:
Stromversorgung: = = DC 9 V
Batterien: 6 x 1,5 V "AA"
(nicht mitgelielet)

Ladegerät:

Stromversorgung:
110-240VAC;50-60Hz;
Nennleislung
7.4VDC:800mA

2 FERNSTEUERUNG

2A Regler fur Schub und Dri
28 Regler fur Vor/Zurück und Seitwarts
2C Trimmung fur Drehung
2D Trimmung fur Vor/Zurück
2E Trimmung fur Seitwarts
2F ON/OFF Schalter
26 keine Funktion
2H Headless-Mode

21 Power LED
21 Antenne
2K Turbo-Schalter
2L Flip-Taste
2MBatteriefach-Abdeckung
2N Batteriefach-Sicherungsschraube
20 Batteriefach-Öffnungshelbe

3 BATTERIEN EINSETZEN (FERNSTEUERUNG)

3A Zum Offnen des Batterie
fachs die Sicherungsschraube
(2N) gegen den Uhrzeigen
sinn herausdrehen und die
Batteriefachabdeckung (2M)
durch nach unter drücker
des Offnungshelbs (20)
nach oben offnen.

3B6x1,5VAA-Batteien

einlagen und auf die

Polaritatsangaben,wie im

Batteriefach angeg

achten

3C Die Batteriefach

Abdeckung

schlieben und die

Sicherungsschraube

(2N)Wieder in

Uhrzeigersinn

eindrehen.

4 AUFLADEN DES MODELLS

Achtung: Vor dem Laden und nach jedem flug müssen Akku und die Motoren ca.15-30 Minuten abkühren, sondern他们会 beschädigt werden. Der Ladevorgang ist ständig zu überwachen. Für den Aufladevorgang ist Immer auf eine feuerfeste Unterlage und eine brandsichere Umgebung zu halten.

Die Akkufach-Abbdeckung (1D) durch Herausdrehen der Akkufach-Sicherungsschraube (1E) gegen den Uhrzeitersinn offnen (4A). Den Akku vom Modell abstecken (4B) und die Ternsteuerung ausschaften (4C). Den Akku aus dem Modell entternen. Das Ladegerat in eine frei Steckdose stecken (4D). Die Status-LFD am Ladegerat beginnnt zu leuchtten.
Den weißen Balancer-Stecker in die Ladebuchse des Ladegera's stecken, daß auf die richtige Polaritat achen (4E). Der Akku muss sich leicht in die Ladebuchse stecken lassen - KEINE GwALT ANWENDEN. Wird der Akku nicht richigt in die Ladebuchse gesteckt, kann der Akku beschadigt werden und unter Umstanden Verleitungsgelahr bestehen.
- Wenn der Ladevorgang beginnnt, leuchtet die Status-LED am Ladegerät rot.
Der Ladevorgung dqaut etw 140 Mnuns und ist standig zu überwachen. Sobald der Ladevorgung beendet ist, wechseit die LED am Ladegater die Farbe von rot auf grun.
- Irennen Sie nach dem Laden den Akku vom Ladegerät und das Ladegerät von der Steckdose.

Nach einer Ladezeit von etwa 140 Minuten kann das Modell ca. 8-10 Minuten lang fliegen.

Warthinweis: Der Akku erwartst sich während des Aufladens normalerweise nicht. Sollte er jeder wann oder gai hei werden und/oder Veränderungen an der Oberlache zeigen, ist der Ladevorrig sofort abzubrechen!

5 STARTVORBEREITUNG

Urn das Modell an die Fernsteuerung zu binden muss这点es zuerst eingeschallet werden. Hierzu das Akku-Fach (1D) olfnen, den Akku ins Akkylach des Modells schieben, den Akkustecker in die Anschlussbuchische im Modell stecken und das Akku-Fach verschlieben. Hierbei keine Gewalt anwenden und auf die Polariat achtens (5A). Danach das Modell auf eine ebene, gerade und leste Unterlage stellen. Dann den ON/OH-Schafter am Modell (1F) auf ON stellen.

Vor dem Einschalten der Fernsteuerung muss der Regler fur Schub und Drehung (2A) nach unter den Zeigeln (5B). Zum Einschalten der Fernsteuerung den ON/OFF-Schafter (2F) auf ON stunden und den Regler fur Schub und Drehung einmal kurz nach offen schiben Nach etwa 3 Sekunden aktiviert sich das Model und ist einsatzbereit.

Schalten Nie nach dem Hiegen zuerst das Modell, danach die Fernsteuerung aus Stecken die den Akku vom Modell ab undephenmen sie den Akku aus dem Modell

6 TRIMMEN DER STEUERUNG

Die richtige Trimmung ist die Grundvoraussetzung fur ein einwandfrei es Flugverhalten des Modells. Die Abstimmung ist einlich, bereits aber etwas Geduld und gefühl.itte die folgenden Ilinweise genau beachten. Den Regler fur Schub vorsichtig nach oben bewegen und das Modell ungebahr 0,5 bis 1 Meter in die Höhe steigen halten.

6A Wenn sich das Modell von selbst Schnell oder langsam nach links oder rechts bewegt ...

drücken Sie die Trimmung fur seitwarts (2E) schrittweise in die entgegengesetzte Richtung.

6B Wenn sich das Modell von selbst schnell oder langsam um seine eigene Achse dreht ... drucken Sie die Trimmung für die Drehung (2C) in die entgegenegasetze Richtung.

6C Wenn sich das Modell von selbst Schnell oder langsam nach vorn oder hinterbenwegt ...

drucken Sie die Trimmung fur Vor/7uruck (2D) schrittweise in die entgegenegesetze Richtung.

7 FLUGSTEUERUNG

Hinweis: Für ein ruhiges Flugverhalten des Modells sind nur minimale Korrekturen an den Regeln möglich! Die Richtungssangaben gelten, wenn man das Modell von hinteren betrachtet. Fliegt das Modell vorwärts auf den Piloten zu, so muss in die jeweils entgegeneseltzte Richtung gesteuet werden.
7A Um zu starten oder an Flughöhe zu gewinnen, den Regler für Schub und Drehung (2A) vorschicht nach vorn bewegren.
7B Zum Landen oder um tiefer zu fliegen, den Regler fur Schub und Drahung (2A) nach hinten bewegen.
7C Um nach vom 7u fliegen, den Regler for Vor/7urick und seitwarts (2B) vorsichtig nach vom bewegen.
7D Um rückwrt zu fliegen, den Regler fur Vor/Zurück und seitwrts (2B) vorsichtig nach hintern ziehen.
7E Um nach links zu liegen, den Regler für Vor/Zurück und freiwtards (2B) vorsichtig nach links bewegen.
7F Um nach rechts zu flogen, den Regler Vor/Zurück und seitwarts (2B) vorsichtig nach rechts bewegen.
76 Um das Modell links herum zu drehen, den Regler für Schub und Drehung (2A) nach Links bewegen.
7H Um das Modell rechts herum zu drehen, den Regler für Schub und Drehung (2A) nach rechts bewegend.

2K Turbo-Schalter: Bewegene Sie den Turbo-Schalter auf 60% , um Schneller zu flieren. Auf der Position 90% vollfuhl das Modell bei Vollausschlag mit dem Regler für Vor/Zurück und Seitenwerts (2B) einen flip (Uberschlag). Aktivieren Sie diesen Modus nur, wenn ausreichend Platz zur Verfung steh und das Modell mindestens 2 Meter hoch liegt.

2L Flip Taste: Nach jedem Druck auf die Flip Taste vollfuhlrt das Modell einen Flip (Uberschlag). Aktivieren Sie diesen Funktion nur, wenn ausreichend Platz zur Verfungst shit und das Modell mindestens 2 Meter hoch fliegt.

2H Taste für Headless-Mode: Der Headless-Mode Unterstützung Beginner beim Finstieg, Denn ganz gleich wohin sich der Quadrokopter dreht entspricht die Flugrichtung immer exakt der Richtung, die man mit dem Regler fur Vol/7urück und Seitwals (2B) steuer. Ein Beispiel: Würde man das Modell um 180° drehen und auf sich zu liegen, mösste man Vor/7urück und Seitwals 'umdenken', also entgegenesgetr steuer. Aktiviert man den Headless Mode ist das nicht mehr;nöglig, da der interne Prozessor die Steuerrichtungen immer automatisch umrechnet. Ein weiterer Druck auf die taste 2H deaktiviert den mode.

Achtung: Bei jedem Einschlalten, merkt" sich das Modell die Ausrichtung nach vorme. Das bedeutet, dass man sich beim Steuern nicht drenen dar, da man dann in Bezug zum Modell eine andere Auflassung von Vorne" sowie, rechts/links' besteht. Wechseln man die Position und mochte den Headless Mode benuten - oder die Steuerrichtung stimm aufgrund einer Kollision nicht mehr - ist ein Neustart des Modells notig.

AKKUZUSTAND:

• Wenn das Modell an Schub verliert, wird der Akku leer. Landen Sie, um nicht abzustürzen.

8 LANDEKUFEN

Dem Modell liegt ein Paar Landekufen bei. Diese setzt man auf in die Nut auf der Unterseite des Modelis (8A). Danach dreht man vorsichtig je zwei Sicherungs Schrauben in jeder Kufe (8B).

HINWEISE ZUM SICHEREN FLIEGEN

ALLGEMEINE FLUG-TIPPS:

• Das Modell immer auf eine ebene Flüchte stellen. Eine schräge Flüchte kann das Startverhalten des Modells unter Umstanden negativen beinfussten.
  Die Regler immer langsam und mit Gefuhl bewegen.
  Das Modell immer im Auge gehalten und nicht auf die Fernsteuerung führen!
  Den Schubregler wieder etwas nach unter bewegen, sobald das Modell vom Boden abhebt. Um die Hugheö zu halten, die Einstellung des Schubreglers anpassen.
• Sinkl das Modell, den Schubregler wieder etwas nach oben bewegern
• Sleigt das Modell den Schubregler etwas nach unter bewegen.
  Um eine Kürve zu liegen, genodt es oft schon, den Runchsregler ganzt leicht in die entsprechende Richtung anzutippen. Bei den ersten Flüggersuchen nicht man dazu, das Modell zu halten zu Steuern. Der Steuerungsregler solle immer langsam und vorschlich bewegt werden. Keinefalls schnell oder ruckartig.
  Anlanger sollenn nach dem Timmen zunachst versuchen, den Schubregler zu beherrschen. Das Modell muss am Anlang nicht unbedingt, gereadeus liegen - es kann weltmehr darul an, durch wiederholtes leichtes Antippen des Schubreglers eine konstante Hohe von ungebaryl einem Meter uber dem Boden zu halten. Erst dann solle man uber, das Modell auch nach links bzw. nach rechts zu steuern.

9 WECHSELN DER ROTORBLATTER

Fails die Rotorblätter des Modells beschädigt wurden, müssen diese ausgetaucht werden. Gehen Sie wie folgt vor:
9A Drehen Sie die Schraube des Rotorblats gegen den Uhrzeugersinn heraus. Greifen Sie das defekte Rotorblatt mit zwei fingern und zieren Sie es vorsichtigt nach oben ab.
9B Setzen Sie das neue Rotorblatt auf die Welle und direhen Sie die Befestigungsschraube vorsichtig im Uhrzeitigersinn ein. Vorsicht: Die Schraube nicht zu fest gindreten, daß sonst das Gewinde zerstört werden kann.
9C Bitter achten Sie beim Montieren des Rotorblatts darauf, dass es rechtsdrehende (A) und linksdrehende (B) Rotorblätter gibt.

FEHLERBEHEBUNG

Problem: Die Propeller bewegen sich nicht.

Ursache: Keing bestebende Verbindung

Der Akku ist zu schwach bzw. leer.

Abhilfe: Alles ausschalten und in der richtigen Reihenfolge einschalten.

Den Akku auilladen.

Problem: Das Modell stoppt ohne ersichtlichen Grund während des Flugs und sinkt ab.

Ursache: Der Akku ist zu schwach.

Abhilfe: Den Akku auiladen.

Problem: Das Modell lasst sich mit der Funk-Fernsteuerung nicht steuern.

Ursache: Der ON/OFF-Schalter steht auf OFF".

Die Batterien wurde falsch eingeleqt

Die Batterien haben nicht mehr genug Energie.

Abhilfe: Den ON/Off-Schalter auf ON" stellen.

• Uberprülen Sie, ob die Batterien korrekt eingelegt sind.

Neue Batterien einlegen

Problem: Das Modell dreht sich nur noch um seine Hochachse oder überschlagt sich beim Start.

Ursache: Falsche Anordnung der Propeller.

Abhilfe: Propeller wie in der Anleitung beschrieben einbauen.

Problem: Das Modell will keine Loopings fliegen.

Ursache: Akku zu schwach.

Abhilfe: Akku aufladen.

Weitere Tipps und Tricks finden Sie im Internet unter www.revell-control.de

SERVICEHINWEISE

Unter www_REVell-control.de finden Sie unsere Telefon-Hotline, Bestellmöglichkeiten und Austausch-Tipps fur Ersatzteile sowie weitere nutzliche Informationen zu allen Modellen von Revell Control.

www_REVell-control.de

Probleem: De propellers bewegen nicht.

YLEISIA LENNATYSOHJEITA

YLEISIA LENNATYSOHJEITA:

Elektroschrott- gesetz: Nach Gebrauchsendeitte alle Batterier entnehmen und separat entsorgen.

Alle elektrisch betriebene Geräte bei den Sammlstellen der Gemeinden für Elektrochrott abgeben. Die übrigen Teile gehalten in den Hausmoll. Danke für die Mühlheit

Achtung:Gefahrungs durch litzengentwicklung und sich drehende Teile im Betrieb! Die Aufsicht von Erwachenen ist möglich!

Hierm erklart die Reveil gmbh, dass sich des Sects Produkt in Ubereinstimmung mit den grund-

legenden Anforderungen und den übrigen einschlagigen Besummenungen der Richtlinke 1999/3/FC befind. Die Konformitalserklärung ist unter www.rewell-control.de zu halten.
