BEDIENUNGSANLEITUNG GPS Pulse Revell

Propeller-Satz Rotor Set

43620

Motor, links, incl. Gettriebe Motor, CCW, incl. gearbox

43621

Motor, rechts, incl. Gettiebo Motor, CW, incl. gearbox

43622

LiPo-Akku/LiPo Battery 3.7V/500 mAh/1.85 Wh

43623

USB-Ladegeral USB Charger

23887

Revell

Control

GPS QUADCOPTER

PULSE

Revell

www_REVell-control.de

© 2016 Revell GmbH, Henschelstr. 20-30, D-32257 Bündte. A subsidiary of Hobbico Inc. REVELL IS THE REGISTERED TRADEMARK OF REVELL GMBH, GERMANY. Made in China.

USER MANUAL

2

Inhalt

Table of contents

Contenutoc

Modell

Model

Modèle

Model

Model

Modella

Ersatz-Propellet

Replacement propeller

Hélice de rechange

Reserve-propeller

Helices de recambio

Elica di ricambio

USB-Ladegerat und Akku

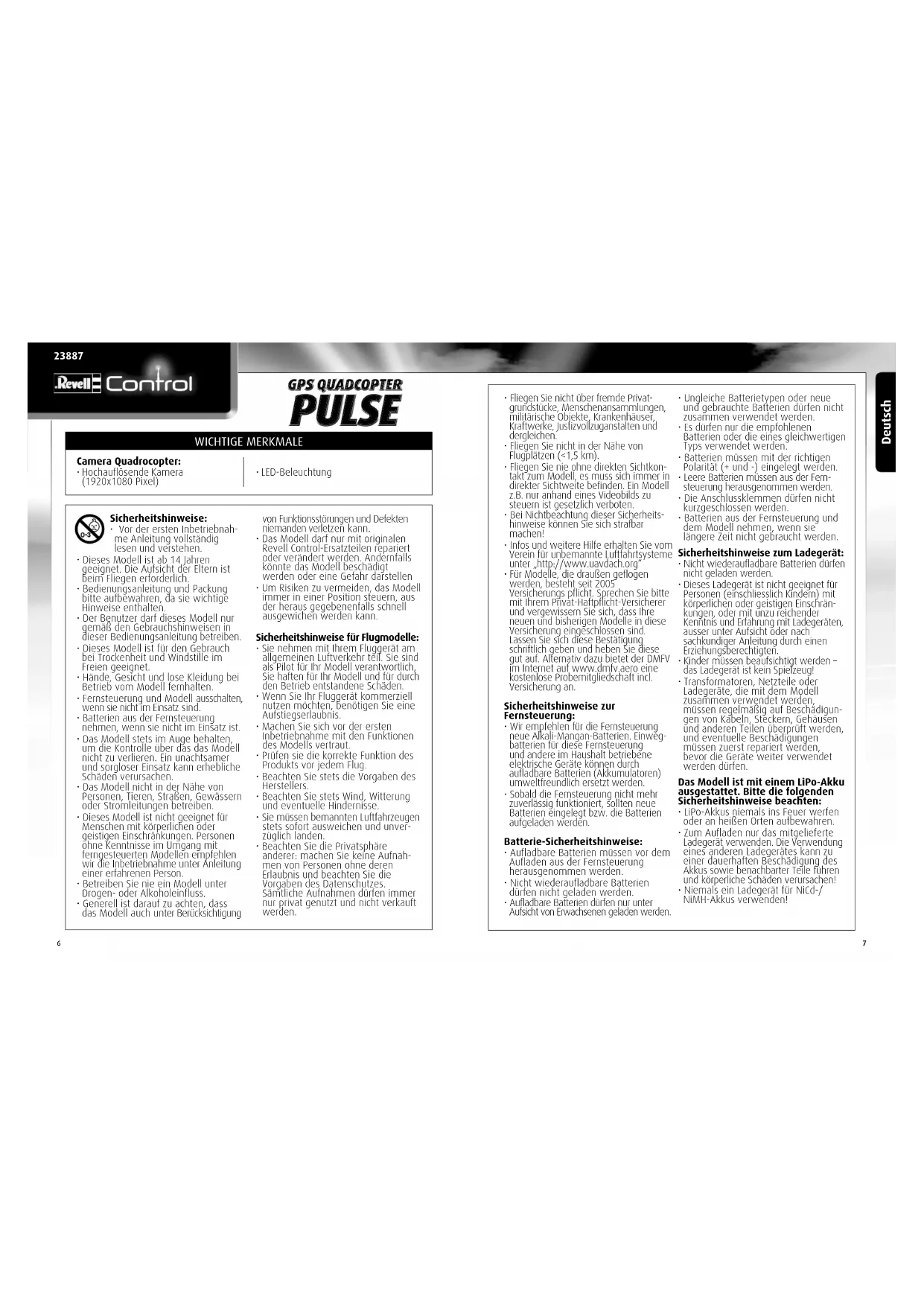

Sicherheitshinweise:

Vor der ersten Inbetriebnahme Anleitung vollständig lessen und verstehen.

• Dieses Modell ist ab 14 Jahren geeignet. Die Aufsicht der Eltern ist beim Hiegen erfordlich.
  Bedienungsanleitung und Packung.
  biete aufbewahren, da sie wichtige
  Hirwiese enthalten.
• Der Benutzer dar这片 Modell nur gemäß den Gebrauchshinweisen in dieser Bedienungsanleitung betreiben
• Dieses Modell ist für den Gebrauch bei Irockenheit und Windstille im Freien gezählt.
• Hande, Gesicht und lose Kleidung bei Betrieb vom Modell fernhalten.
  Fernsteuerung und Modell ausschalten, wenn sie nicht im Einsatz sind.
• Batterien aus der Fernsteuerung gehen, wenn sie nicht im Einsatz ist.
• Das Modell stets im Auge gehalten, um die Kontrolle über das das Modell nicht zu verlieren. Ein unachsamer und sorgloser Einsatz kann erhebliche Schaden verunsachen.
• Das Modell nicht in der Nahe von Personen, Tieren, Straßen, Gewässern oder Stromleitungen betrieben.
• Dieses Modell ist nicht geeignet für Menschen mit körperslichen oder geistigen Einschränkungen. Personen ohne Kennnisses im Umgang mit femgesleierten Modeilen empfehlen wir die Inbetriebnahme unter Anleitung einer erfahrten Person.
• Betreiben Sie nein ein Modell unter Drogen oder Alkoholeinfuss.
• Generell ist darauf zu achten, dass das Modell auch unter Berücksichtigung

von Funktionstörungen und Defekten niemarden valetzten kann.

Das Modell dart nur mit originen Revell Control-Ersatzteilen repaiert oder verändert werden. Arcenmalls konde das Modell beschadigt werden oder eine Spitze darstellen
Wenrden over eine gefinn borschlen Um Risiken zu vermeiden, das Modelinnern in einer Position steuern, aus der hereby gegebenfalls schnelleausgewichen werden kann.

Sicherheitshinweise für Flugmodelle:

• Sie ihren mit dem Flüggerat am allgemeinen Luftverkehr teilt. Sie sind als Pilot für Ihr Modell verantwortlich. Sie hatten für Its modell und für durch den Betrieb entwickelte Schäden.
• Wenn Sie Ihr Fluggerät komermerziell nutzen möchen, benotigen Sie eine Aufsiegserlaubnis.
  Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Modells vertraut.
• Prufen sie die korrekte Funktion des Produkts vor jeder Flug.
  Beachten Sie slets die Vorgaben des Hersteller.
• Beachten Sie stets Wind, Witterung und eventuelle Hindemisse.
• Sie,müssen bemannten Luitfahrzeugen entsolfartausweichen und unverzüglichlanden.

• Beachten Sie die Privatspähe anderer: machen Sie keine Aufnahmen von Personen ohne deren Erlaubnis und beachten Sie die Vorgaben des DATenschutzes. Samitliche Aufnahmen führen immer nur privat genutzt und nicht verkauft werden.

• Fliegen sie nicht über fremde Privatgrundstücke, Menschenansammlungen, mitänsische Objekte, Krankenhäuser, Kraftweke, Justifyvoilzugangstanlen und dergleichen.

• Hiegen Sie nicht in der Höhe von Hupplatzen (<1,5 km).
• Fliegen Sie nie ohne direkten Sichtkontakt zum Modell, es muss sich immer in direkter Sichtwiete befinden. Ein Modell z.B. nur anhand eines Videobilds zu steuer ist gesetzlich verboten.
  Bei Nichtbeachtung dieser Sicherheitshinweise konnen Sie sich stafbar machen!
• Infos und weitere Hilde erhalten Sie vom Verein für unbemannete Lufftafhrstensysteme unter http://www.uvduach.org
  Fur Modele, die drauben getlogen werden, bestehen seit 2005 Versicherungs pflicht. Sprechen Sieitte mit demir Pivaal-Haftplicht-Versicheren und verwigessem Sie sich, dass ihre neuen und bisherigen Modele in diese Versicherung eingeschlossen sind. Lassen Sie sich diese Bestätigung schriftlich geben und haben sie diese gut auf. Alternativ dazu bieter der DMV im Internet auf www.dmv.aero eine kostenlose Probenmitgliedschaft incl. Versicherung an.

Sicherheitsinweis zur Fernsteuerung:

Wir empfehlen für die Fennsteuerung neue Akkali-Mangan-Batterien. Einweg batterien für diese Fennsteuerung und andere im Haushalt betriebene elektrische Geräte konnen durch aufdabare Batterien (Akkumulatoren) umweltaufgehindlich erselt werden.
Sobald der Fennsteuerung nicht mehr zuverwässig Funktioniert, sollen neu Batterien eingelagt bzw. die Batterien aufgelagen werden.

Batterie-Sicherheitsinweise:

• Aufländbare Batterien müssen vor dem Aufladen aus der Fernsteuerung herausgenommen werden.

• Nicht wiederaufdabare Batterien duren nicht geladen werden.
  Aullabare batelten durren nur unter Aufsicht von Erwachsenen geladen werden.

• Ungliche Batterietypen oder neue und gebraucht Batterien duren nicht zusammen verwendet werden.

• Es durfen nur die emplichlen Batterien oder die eines gleichwertigen Typs verwendet werden.
• Batterien müssen mit der wichtigen Polanät (+) und -) eingelagt werden.
• Leere Batterien müssen aus der Fennsteuerung herausgenommen werden.
  Die Anschlussklemmen dürfen nicht kurzgeschlossten werden.
  Batterien aus der Fersteuerung und dem Modell erhönen, wenn sie langere Zeit nicht gebraucht werden.

Sicherheitshinweise zum Ladegerät:

• Nicht wiederaudbare Batterien dürfen nicht geladen werden.
• Dieses Ladegerat ist nicht geeignet für Personen (einschliesslich Kinder) mit körperslichen oder geistigen Einschränkungen, oder mit unzu reichender Kenftnis und Erfahrung mit Ladegeraten, ausser unter Aufsicht oder nach sachkundiger Anleitung durch einen Erfahrungsberechtigten.
• Kinder minded beaufsichtigt werden - das Ladejeger ist kein Spielzeit!
• Transformatoren, Netzeleide oder Ladegräte, die mit dem Model zusammen verwendet werden, müssen regelmäß auf Beschäftigung von Kabeln, Stecken, Gehausen und anderen Teilen überprüft werden, und eventuelle Beschäftigung müssen zuerst repatriert werden, bevör die Geräte weiter verwendet werden den.

Das Modell ist mit einem LiPo-Akku ausgestellt.itte die folgenden Sicherheitshinweise beachten:

LIPO Akus nems als ins Fueger weften oder an helsen Orten aufbahren.
Zum Auflunden nur das mitgelieferte Ladegeral verwenden. Die Verwendung eines anderen Ladegerates kann zu einer dauerhalten Beschädigung des Akkus sowie benachbarer Telle führen und körperliche Schaden verunsachen!
- Niemals ein Ladegerat für Nicd-/ NiMH-Akkus verwendt!

• For den Aufladevorgang ist immer auf eine feuerfreste Unterlage und eine brandsichere Umkehrung zu halten.

• Wahlend des Aufledevorgangs der Akku nicht unbeaufschnitt besteht.
  Die Kontakte des Akkus niemals auseinanderbauenoderverändern. Die Zellen des Akkus nicht beschädigten oder aufstehen. Es besten Explosions gefahr!
  Die LiPo-Batterie dart nicht die Reichweite von kindern gelangen.

• Bei der Entsorgung müssen Akkus entladen bzw. die Batteriekapazität muss erschöpf sein. Freiliegende Pole mit einem Klebestreiten abdecken, um Kurzflüssle zu vermeiden!

Wartung und Pflege:

• Das Modellitte nure mit einem sauberen, feuchten Tuch abwischen.
• Modell, Akku und Batterien vor direkter Sonneneinschlagung und/oder direkter Wärmeinwirkung schützen.
• Model, Einsteuerung und Ladegeral niemals mit Wasser in Verbindung bringen, die dadurch die Elektronik beschadigt werden kann.

Technische und farbliche Änderungen vorbehalten!

Akkuanforderung fur den Quadrocopter:

Stromversorgung: Nenlenleistung: DC 7,4 V/4,51 Wh Batterielen: 1 x 3,7 V auilladbarer LiPo-Akku (mitglieliert) Kapazität: 610 mAh

Batterie-/Akkuanforderung fur die Fernsteuerung:

Stromvorsorgung: DC 6 V Batterien: 4× 1.5V "AAA" (right mitochondr).

USB-Ladegerat:

Stromversorgung: DC 5 V über USB-Port ab 500 mA oder hoher Nenlerstung: 5 V / 500 mA max.

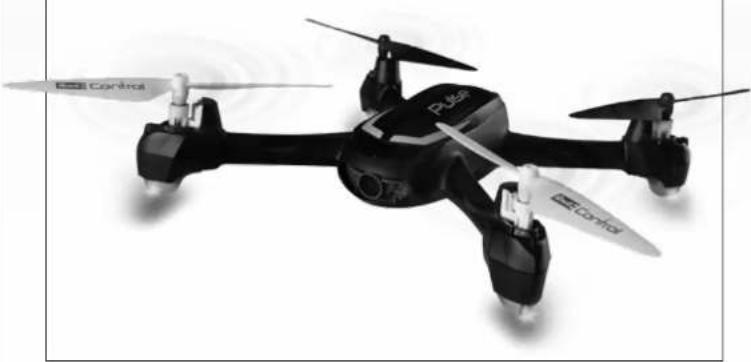

1 QUADROCEPTOR

1A Rotoren
18 Motor
1C Landefübersch

1D Objektiv der Kamera
1E Anschluss-Kabel
1F Akkuschacht

16 MicroSD-Kartenslot

1H USB-Buchse

(nur for Service)

2 FERNSTEUERUNG

2A Regler for Schub und Drehung
2B Trimmung for Drehung 2C ON/OFF-Schalter
20 Trimmung fur Vor/Zurück
2E Trimmund fur Seitwarts
2F Regler fur Vor/Zurück und Seitwarts
26 Display

2H Sicherungsschraube der Batteriefach Abdeckung
21 Batteriejefach-Abdeckung
2] Taste for Return-to-Home Funktion
2K Foto-/Videotaste
2L Sicherungsschraube des Batteriefachs
2MBatteriefach

3 DISPLAY DER FERNSTEUERUNG

3A Satellitenanzeige
3B Anzahl der Satelliten
3C Batteriezustand Fnrsteuerung
3D Video-Symbol
3E Foto-Symbol
3Batteriezustand Modell
36.Blickrichtung"des Modells in Grad (N = 0^,0 = 90^,S = 180^,W = 270^)
3H Set Compass-Symbol

31 Expert-Symbol
31 Mode 1/2-Anzeje
3K Flughöhe des Modells (relativ zum Startpunkt)
31. Hobe"-Symbol
3M Entferment des Modells (relativ zum Startpunkt)
3N Enternung"Symbol

ATTERIE EINSETZEN (FERNSTEUERUNG)

4A Abdeckung aufschauben und abehmen.

4B 4x1.5VAAA-Batterien einlagen und auf die Polaritatsangaben, wie Batteriefach angegeben, achten.

4C Die BatteriefachAbdeckung schliebenund verschrauben.

5 AUFLADEN DES MODELLS

Achtung: Vor dem Laden und nach jedem Flug mussen Akku und die Motoren ca. 15-30 Minuten abkühlen, anderfas als konnen sie beschadigt werden. Der Ladevorgang ist ständig zu überwachen. Für den Auiladevorgang ist immer auf eine feuerfeste Unterlage und eine brandsichere Umgebung zu halten.

Das Modell vom Akku abstecken und die Fernsteuerung ausschalten.
Ziehen Sie den Akku aus dem Akkuschacht (nicht am Kabel halten!).
Den weiten Stecker des Akkus in die Ladebuchse des Ladegerats stecken, damit auf die riche Polanat achten. Der Akku muss sich leicht in die Ladebuchse stecken lessen - KEINE GEWALT ANWENDET. Wir der Akku nicht richigt in die Ladebuchse gesleckt, kann den Akku beschadigt werden und unter Umstanden Verletzungsgelahr bestehen. Das Ladegerat blinking.
- Der Ladevorgang beginn automatisch und Ist ständig zu überwachen. Sobald der Ladevorgang beendet ist, leuchtet das Ladegerat daimethal.
- Trennen Sie nach dem Laden den Akku vom Ladegerät und das Ladegerät vom USB-Port.

Nach einer Ladezeit von etwa 80 Minuten kann der Quadropterca. 10-120 Minuten lang fliegen.

Warhinweis: Der Akku erwartt sich während des Aufladers normalerweise nicht. Sallte er jedoch bereits werden und/oder Veränderungen an der Oberfläche zeigen, ist der levedoingang sofort abzubrechen!

6 UMSCHALTER MODE 1 UND MODE 2

Die Fernsteuerung kann von Mode 1 (Schub und Drehung auf dem rechten Knuppel, Vor/Zurück und Seitwarts auf dem linken Knuppel) auf Mode 2 (Schub und Drehung auf dem linken Knuppel, Vor/Zurück und Seitwarts auf dem rechten Knuppel) umgestellt werden.

Den ON-/OFF-Schalter der Fernsteuerung (2c) auf "OFF" stellen.

·FORMODE2（6A）:

1. Drucken Sie beide Regier jeweils in die obere linke Ecke, halten Sie dont und schalten sie die Fernsteuerung ein.
2. Bewegen Sie beide Regler dreimal komplett im Kreis, und drucken Sie danach eine der Trimmungen fur ca. 2 Sekunden, bis die Fernsteuerung einmal piepst.

-FORMODE1(6B):

1. Drucken Sie den linken Regler in die linke obere Ecke, und den rechten Regler in die rechte obere Ecke, halten Sie sie durt und schalten sie die Fernsteuerung ein
2. Bewegen Sie bereits Regler dreimal komplett im Kreis, und drucken Sie danach eine der Trimmungen für ca. 2 Sekunden, bis die Fernsteuerung einmal piebst.

7 STARTVORBEREITUNG (MODE 2)

Die Reihenfolge beim Einsatzen unbedingt beachten! Beim Ausschalten immer zuerst das Modell, dann die Fernsteuerung ausschalten. Gehen sie nach drauben, da das GPS Ihres Modell Satellitenemphang benodigt.

Den ON-/0FF-Schalter der Fermsteuerung (2c) auf "ON" stellen.
- Schieben Sie den Akku in den Akkuschacht (1F). Stecken Sie das Akkukabel an das Anschlusskabel des Modells. Die LEDs am Modell beginnen zu blinken.
Im Display einschnet nach kurzem die Meldung „Set Compass 1" - die Kreisel des Modell's mussen kalibriert werden (7A).
- Drehen Sie das Modell um seine Hochachse, im Uhrzeitigersinn, und halten Sie es bereits möglichst waagerecht (7B) - am Besten setzen Sie das Modell auf einen glatten Fussboden oder eine Tischplatte und drehen das Modell, ohne es anzugeben), bis das Display „Set Compass 2" angeigt (7C).
- Halten Sie nun das Modell sankrecht, mit der Kamera nach unter, und drehen Sie es gegen den Uhrzeitigersinn (70), bis die Anzeige „Set Compass 2" verschwindet. Damit ist die Kallbrünerung abgeschlossen.
Das Modell auf den Boden setzen, sodass das Heck in ihre Richtung zeigt. Warten Sie, bis das Modell 6 oder mehr Satelliten gelunden hat, siehe entsprechende Anzeige im Display (3A). Schalten Sie nun die Motoren an, indem Sie beide Regler der Fersteuerung nach unter und außer drucken (7E). Lassen Sie die Regler los, sobald die Motoren laufen - Ihr Modell ist nun startbereit.

7um Anhalten der Motoren drucken Sie die Regler erneut nach auBen und unten. Achtung! Luvor landen!

Achtung! Stellen Sie Ihr Modell unbedingt auf eine waagrechte Flacke - die Steuereleksekur Richtiert ihre Neutralposition nach dem Untergrund aus!

AUSSCHALTEN:

Steenie S die Akku-Kabel von der Anschuss-Buchse des Modells ab. Den ON/OFF-Schalter der Fermsteuerung auf _OFF" stellten.

8 BINDEN DES MODELLS AN DIE FERNSTEUERUNG

Hir Modell ist werkseitig bereits an die Fernsteuerung gebunden. Sollte eine erneute Binding notwendigt sein, geh sie wie folgt vor:

• Akku vom Modell abstecken und die fernsteuerung ausschalten.
  Drucken und halten Sie die Foto-/videotaste und schalten Sie die Fernsteuerung ein.
• Legen Sie die Fernsteuerung darüber das Modell.
• Stecken Sie das Akkukabel in die Anschluss-Buchse des Modells.

Sobald das Modell einmal piepst, ist die Binding abgeschlossen.

9 FERNSTEUERUNG KALIBRIEREN

Wenn das Modell beim Fliegen abdrittet oder sich nur schwer trimmen lasst, versuchen Sie, die Fernsteuerung zu kalibrieren.

Mode 1: Den linken Regler nach links oben, den rechten Regler nach rechts oben drucken und halten, und die Feinsteuerung einschalten. Bewegen Sie nun beige Regler dreimal im Kreis, und drucken Sie anschlieBend eine der Trimmastens für 2 Sekunden. Wenn die Feinsteuerung piepst, ist die Kallbration abgeschlüssen.

Mode 2: Beide Regler nach links oben drücken und halten, und die Fernsteuerung einschalten. Bewegen Sie nun beide Regler dreimal im Kreis, und drucken Sie anschlieb. Send eine der Trimmasten für 2 Sekunden. Wenn die Fernsteuerung piepsl, ist die Kalibration abgeschlossen.

10 TRIMMEN DER STEUERUNG

Die richtige Trimmung ist die Grundvoraussetzung fur ein einwandfries Hugverhalten des Modells. Die Abstimmung ist einfach, bereits aber etwas Geduld und gefuhl.itte die folgenden Hinweise genau beachten Den Schubregler vorschigt nach ober bewegen und das Modell ungebung 0,5 bis 1 Meter in die Hohe steigen halten.

10A Wenn sich das Modell von selbst schnell oder langsam nach links oder rechts bewegt ...

drucken Sie die Trimmung für Teilwelts (2E) schrittweise in die entgegengesetzte Richtung.

108 Wenn sich das Modell von selbst Schnell oder langsam um seine eigene Achse dreht ... drucken Sie die Trimmung für Drehung (2B) in die entgegengesetzte Richtung.

10C Wenn sich das Modell von selbst schnell oder langsam nach vorn oder hinten bewegt... drucken Sie die Trimmung für Vor/Zurück (2D) schrittweise in die entgegengesetzte Richtung.
10D Steuerung einstehen: Durchrücken des Reglers für Vor/zuord und Seitwerts (2A) fassst sich die Empfindlichkeit der Steuerung in 2 Stufen (Normal und Expert) einstehen.

Achtung! Schalten Sie erst dann auf die hochere Stufe, wenn Sie die Niedrigere sich beherrschen!

11 FLUGSTEUERUNG (MODE 2)

Hinweis: für ein ruhiges Flügverhalten des Modells sind nur minimale Korrekturen an den Regelmäßig! Die Richtungsgangaben gehen, wenn man das Modell von hintertretcht. Fliegt das Modell auf den Piloten zu, so muss in die jeweils entgegengesetzte Richtung gesteuet werden.

11A Um zu starten oder an Flughöhe zu gewinnen, den Regler für Schub und Drehung vorsichtig nach vorn bewegeten.
118 Zum Landen oder um tiefer zu fliegen, den Regler für Schub und Drehung nach hinten bewegeten.
11C Um nach voin zu liegen, den Regler für Vor/Zurück und Seitenwerts vorsichtig nach vom gewenben.
11D Um rickwars zu fliegen, den Regler fur Vor/Zurück und Seitwars vorsichtig nach hinten ziehen.
11E Um nach links zu flogen, den Regler für Vor/Zurück und Seitenwarts vorsichtig nach links bewegen.
11F Um nach rechts zu fliegen, den Regler for Vor/Zurück und Seitewart's vorsichtig nach rechts bewegen.
116 Um das Modell links herum zu direhen, den Regler für Schub und Drehung nach links beweugen.
11H Um das Modell rechts herum zu drehen, den Regler fur Schub und Drehung nach rechts bewegen.

HEADLESS MODE

Bei aktiviertem Headless Mode reagiert das Model auf Steuerbefehle so, als wurde das Heck des Modells immer zum Piloten zeigen, unabhängig von der Ausrichtung des Modells. Es kann also ohne Urdennen immer „ganz normal" gesteuert werden.

Durch Drücken des Regler für Vor/Zurück und Seitenwerts (2F) lasst sich der Headless Mode ein- und ausschaffen.

Achtung: Für eine korrekte Funktion muss der Headless Mode aktiviert werden, wenn das Modell mit dem Heck genau zum Piloten zeigt.

GPS RETURN-TO-HOME FUNKTION

Diese Funktion steuert Ihr Modell zureck an die Statposition (der Ort, an dem Sie die Motoren gestartet haben). Daber steigt bzw. sindt Ihr Modell zuerst auf eine Flughohre von ca. 10 m, kehirz zur Startposition zureck und landet.

Durch Drücken der Taste für Return-to-Home Funktion (21) lassst sich die GPS Return-to-Home Funktion ein- und ausschalten. Jegliche Bewegung der beiden Regeln (2A) und (2F) beendet die Return-to-Home Funktion, und das Modell lassst sich wieder normal steuern.

Achtung! Behalten Sie Ihr Modell immer im Auge und die Fernsteuerung in der Hand eventuellen Hindernissen müssen Sie jederzeit solfert ausweichen können. Das Modell ohne kontinuierliche Sichtkontrolle durch den Piloten alleine per GPS fliegen zu halten ist gesetzlich verboten!

12 KAMERAFUNKTION

Das Modell hat eine Kamera für FOTOS und Videos, und einen Slot für MicroSD-Karten.
Bitte trennen sie das Modell vom Akku, bevor Sie eine MicroSD-Karte einsetzen oder entnehmer.

Ist die MicroSD-Karte richtig eingesetzt, das Modell korrekt angeschlossen und mit der Fernsteuerung verbunden, dann leuchtet darüber dem Karten-Slot (1G) eine blau LED.

Fotos: Drucken Sie die Foto-/Videotaste kurz, um ein Foto aufzunehmen, Die Fennsteuerung piepst zweiimal, und kein dem MicroSD-Kartenslot leuchtet die LED kurz rot, und das Foto-Symbol im Display (3E) blinkt kurz.

Videos: Drucken Sie die Foto /Videotaste lange, um ein Video aufzunehmen. Die Fernsteuerung plepsit einzelmal, befindem MicroSD-Kartenslot blinkt die LED rot, und das Video Symbol im Display (3D) blinkt kurz. Drucken sie die Foto /Videotaste noch einmal lang zum Beenden der Aufnahme.

Hinweis: Wahrend der Videoaufnahme konnen keine Fotos gemacht werden. Zum Herunterlagen der Daten von der SD-Karte folgen Sieitte den Anweisungen Ihres Betriebssystems.

13 WECHSELN DER PROPELLER

Achten Sie vor der Montage darauf, dass sie die Propeller nicht vertauschen. Das Modell hat 4 verschiedene Propeller, die sich durch Farbe und Drehrichtig unter-scheiden. Sind die Propeller vertauscht montiert, fliegt das Modell nicht.

13A Anordnung der Propeller:

worn links grau B

Vorn rechts grau A

hinten links schwarz A

hinten rechts schwarz B

138 Losen Sie die Schraube in der Mitte des Propellers und ziehen Sie him von der Welle.

13C Die Welle hat eine flache Stelle an der Seite. Der Propeller hat einen passenden Mitnehmer (siehe Markierung, 11C). Setzen Sie den neuen Propeller so auf die Welle, dass die Markierung sich mit der flachen Stelle deckt. Ziehen Sie die Schraube wieder lest.

HINWEISE ZUM SICHEREN FIEGEN

ALLGEMEINE FLUG-TIPPS:

• Das Modell immer auf eineEbene Flache stellen. Eine schräge flache kann das Startverhalten des Modells unter Umstan-den negativ beeinfussen.
  Die Regler immer langsam und mit Gefüh bewegend.
• Das Modell immer im Auge belahten und nicht auf die fernsteuerung setzen!
• Den Schubregler weiter etwas nach untergeween, sobald das Modell vorn Boden abhebt. Um die Flughelte zu halten, die einstellung des Schubreglers anpassen.
  Sinkt das Modell, den Schubregler wieder etwas nach ober bewegen.
• Steigt das Modell den Schubregler etwas nach unter bewegen.
  Um eine Curve zu fliegen, genug es oft schon, den Richtungsregler ganzt leicht in

die entsprechende Richtung anzulippen. Bei den ersten Flugversuchen neigt man dazu, das Modell zu heftig zu steuern. Der Steuerungsregler sollte immer langsam und vorsichtig bewegt werden. Keinesfalls schnell oder ruckartig.

Anfänger sollenn nach dem Trimmen zunachst versuchen, den Schubregler zu beherrschen. Das Modell muss am Anfang nicht unbedingt geradeaus fliegen - es kommtvielmehr darauf an, durch wiederholteleichtes Anuppen des Schubreglers eine konstante Hohe von ungebähr einem Meter uber dem Boden zu halten. Erst dann solte manuben, das Modell auch nach links bzw. nach rechts zu steuern.

AKKUZUSTAND:

• Wenn der Akku leer wird, beginnen die LEDs am Modell zu blinken. Landen Sie umgehend, um nicht abzusüften.

ACHTUNG!

For Modellflugzeune und -helikopter, die drauBen geflogen werden, besteht seit 2005 Versicherungspflicht. Spechen sieitte mit demirn Privat-Haltpflicht-Versicherer und vergewissem Sich, dass ihre neuen und bisherigen Modelle in diese Versicherung eingeschlossen sind. Lassen sie sich diese Bestätigung schrifl ichgeben und haben Sie die sie gut auf. Alternativ dazu dietet der DMV im Internet auf www.dmvaero eine koslenose Probemigliedschaft inklusive Versicherung an.

FEHLERBEHEBUNG

Problem: Motoren laufen nicht an.

Abhilfe: Das Modell benotigt den Emplang von mindestens 6 Satellten, um die Motoren starten zu konnen.

Problem: Das Modell stoppt ohne ersichtlichen Grund während des Fluges und sinkt ab.

Ursache: Der Akku ist zu schwach.

Abhilfe: Den Akku aufladen.

Problem: Das Modell dreht sich nur noch um seine Hochachse oder über-schlängt sich beim Start.

Ursache: Falsche Anordnung der Propeller.

Abhilfe: Propeller wie in der Anleitung beschrieben einbauen (siehe Punkt 13).

Problem: Das Modell lasst sich mit der Fernsteuerung nicht steuern.

Ursache: Keine Binding zwischen Modell und Femsteuerung.

Abhilfe: Modell und Fernsteuerung wie unter Punkt 8 beschrieben neu binden.

Weitere lipps und Tricks finden Sie im Internet unter www_REVELL-control.de

SERVICEHINWEISE

Unter www.revell-control.de finden Sie unsere TelefonHotline, Bestellmöglichkeiten und Austausch-Tipps fur Ersatzteile sowie weitere nutzliche Informationen zu allen Modellen von Revell Control.

www_REVell-control.de

23887

.Reveil

Control

GPS QUADCOPTER

PULSE

IMPORTANT FEATURES

Camera quadrocopter:

6 COMMUTATEUR DE MODE 1 ET MODE 2

Problem: De motoren starten nicht.

Elektrochrott-gesetz: Nach Gebrauchsendeitte alle Batterien enthalten und die Anwendung.

Alle elektrisch betriebene Gerade bei den Sammlstellen der Gemeinden for Elektroschrodt abgeben. Die übrigen Teile gehalten in den Hausmoll. Danke for die Mithilfe!

Achtung:Gefahrungs durch fitzentwicklung und sich drehende Teile im Betrieb! Die Aufsicht von Erwachenen ist möglich!

Hemil erklit die Revell GmbH, dass sich dases Produkt in Ubeinstimmung mit den grund-

legenden Anforderungen und den übrigen einschlagigen Bestimmungen der Richtlinie 1999/5/FC befindel. Die Konformitalseklarung ist unter www.rewell-control.de zu halten.
