BEDIENUNGSANLEITUNG HKLO 2000 EINHELL

Art.-Nr.: 23.382.20 I.-Nr.: 11030

Einhell

HKLO 2000

4

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung
3. Lieferumfang
4. Bestimmungsgemäß Verwendung
5. Technische Daten
6. Vor Inbetriebnahme
7. Bedienung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Lagerung
10. Entsorgung und Wiederverwertung
11. Hinweise zur Fehlerbeseitigung

Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit ihren die Informationen jederzeit zur Vergebung stehen. Falls Sie das Gerät an andere Personen übergeben sollenn, handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung fur Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

HINWEIS!

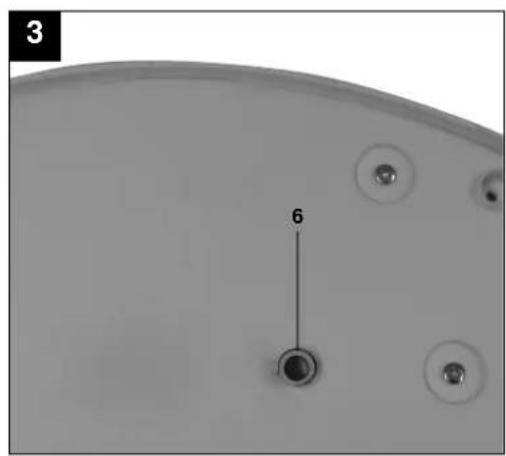

Das Gerät verfügbar über einen Umkippschutz. An der Geräteunterseite ist dazu ein Schalter angebracht (Abb.3 / Pos. 6). Wird dieser nicht gedrückt, Funktioniert das Gerät nicht!

1. Sicherheitshinweise

• Uberprüfen Sie, ob das Gerät in einem einwandfrei Zustand geliefert wurde. Bei eventuellen Beschädigungen Gerät nicht anschließen.
  Verlegen Sie das Netzkabel so, dass man nicht über das Kabel stolpern kann.
  Netzleitung nicht über bei Betrieb heiBe Geräteile führen.
  Netzstecker nie an der Netzeitung aus der Steckdoseziehen! Gerät nie an der Netzeitung tragen oder durch Ziehen am Kabel bewegen.
  Netzleitung nie um das Gerät wickeln.
  Netzleitung nie einklemmen, über scharfe Kanten ziehen, über heiBe Herdplatten oder offene Flammen legen.
  Gerat nur in geschlossenen, trockenen Räumen verwenden.
  Dieses Heizgerat nicht in unmittelbarer Nähineiner Badewanne, einer Dusche oder eines Schwimmbeckens benutzen.
• Das Heizgerät nicht im Badezimmer verwenden.
  Gerat niemals in Wasser tauchen - Lebensgefahr!
  Niemals Gerat mit nassen Handen bedieten.
  Gerät nie öffnen und Spannung führende Teile berühren - Lebensgefahr!
  Gerat so aufstellen, dass der Netzstecker jederzeit zuganglich ist.
  Ist das Gerät langere Zeit außer Betrieb, Netzsteckerziehen!
  Gerat nicht unmittelbar unter einer Steckdose aufstellen.

Gehäuse kann sich bei längerem Betrieb stark erwärmen. Das Gerät so aufstellen, dass ein zufälliges Berühren ausgeschlossen ist.
Gerät niemals auf langflorigen Teppichen aufstellen.
Gerat darft nicht in Räumen in denen feuergefährliche Stoffe (z.B. Lösungsmittel usw.) oder Gase verwendet oder gelagert werden betrieben werden.
Leicht entflammbare Stoffe oder Gase vom Gerät fernhalten.
Nicht in feuergefahrendeten Räumen (z.B. Holzschuppen) betreiben.
Heizgerat nur mit vollständig ausgerollter Netzeitung betreiben.
Keine Fremdkörper in Geräteöffnungen einführen -Gefahr von Stromschlag und Gerätebeschädigung.
Kinder und Personen unter Medikamenten- oder Alkoholeinfluss sind vom Gerät fernzuhalten.
- Warnung: Um eine Überhitzung des Heizgerätes zu vermeiden, darf das Heizgerät nicht abgedeckt werden - Brandgefahr! Beachten Sie das Symbol auf dem Gerät (Abb. 4).
Wartungsarbeiten und Reparaturen dürfen nur vom autorisierten Fachpersonal ausgeführrt werden.
Die Netzleitung muss regelmäßig auf Defekte oder Beschädigungen geprüft werden. Eine beschädigte Netzleitung darf nur vom Elektrofachmann oder der ISC GmbH unter Berücksichtigung der einschlägigen Bestimmungen ausgetaucht werden.

Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

WARNING

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

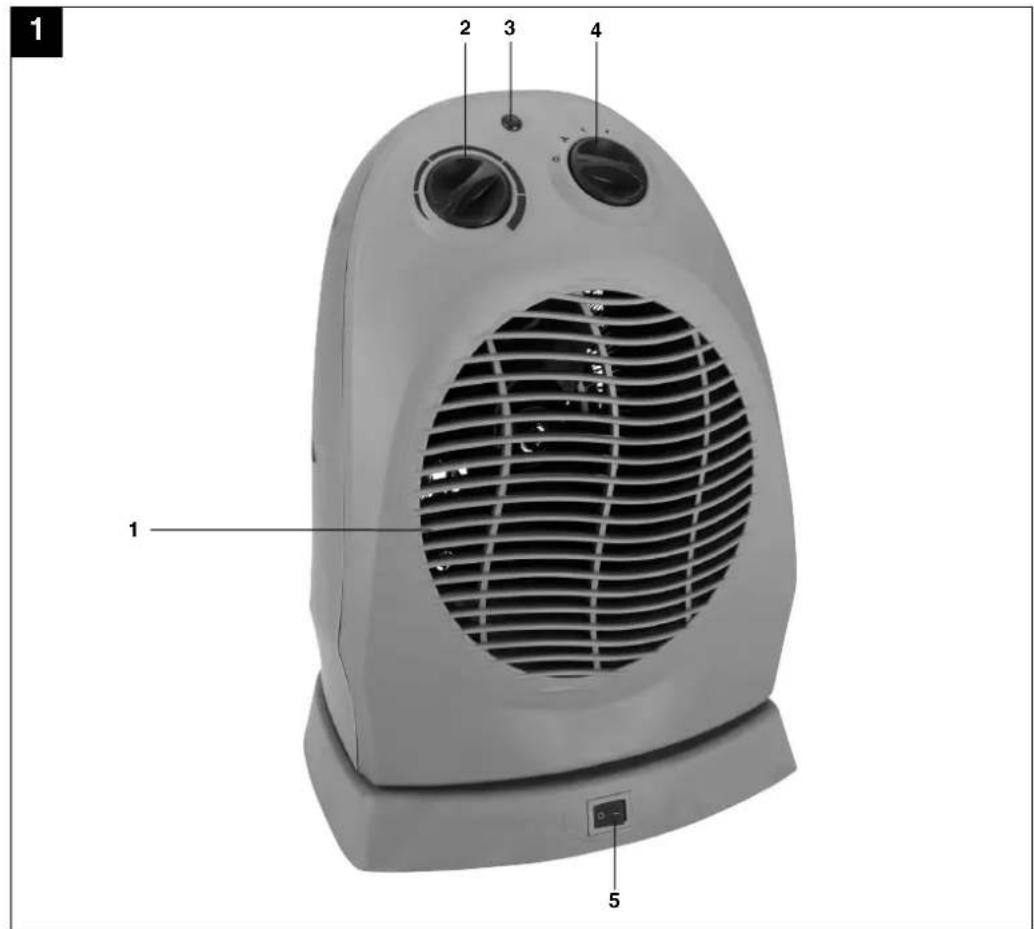

2. Gerätebeschreibung (Abb. 1)

1 Luftausblasgitter
2 Thermostatregler
3 Kontrolleuche
4 Heizleistungsschalter
5 Schalter für Oszilatorfunktion

3. Lieferumfang

-Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
Entfermen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
- Uberprüfen Sie, ob der Lieferumfang vollständig ist.
- Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

ACHTUNG

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)durenicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

Heizlufter
Originalbetriebsanleitung

4. Bestimmungsgemäß Verwendung

Das Gerät ist nur als Zusammenheizung in trockenen, geschlossenen Räumen bestimmt. Es ist ausschließlich für die Aufstellung am Boden vorgesehen.

Das Gerat darl nur nach ihrer Bestimmung verwendt werden. Jede weitere daruber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Technische Daten

Nennspannung: 230V 50Hz

Heizleistung: 2000 W (1000 W/2000 W)

Thermostatregler: Stufenlos

Schutzklasse: II/回

Gerätemaße: ca.: 23 × 32 × 20 cm

6. Vor Inbetriebnahme

Das Gerat kann frei im Raum stehend verwendert werden. Ein 1 m Mindestabstand von Wänden, brennbaren Materialien (Möbel, Gardinen usw.) zum Gehäuse ist einzuhalten. Das Geratarf nur in senkrechter Stellung auf einer stabilen Fläche und komplett montiert betrieben werden. Das Betreiben auf einer instabilen Fläche (z. B. Bett) ist nicht zulässig.

Achtung! Vor Inbetriebnahme überprüfen, ob die vorhandene Spannung mit der angegebenen Spannung auf dem Datenchild übereinstimmt.

Beachten Sie die unter Punkt 1 angeführten Sicherheitshinweise.

Bei Erstinbetriebnahme oder nach längerer Betriebspause kann es zu einer kurzzeitigen Geruchs bildung kommt. Dies ist kein Fehler.

7. Bedienung

7.1 Umkippschutz

Solle das Gerät während des Betriebs umkippen, wird es durch den Schalter (Abb. 3/Pos.6) abgeschallt. Nach Aufstellen des Gerätes (Schalter (Abb.3/Pos.6) muss gedrückt sein) ist das Gerät sofort wieder in Betrieb.

7.2 Schalter fur Heizleistung (Abb. 2):

Aus-Stellung (Pos.A)
Lüfter-Stellung (Pos.B)
geringe Heizleistung (Pos. C)
maximale Heizleistung (Pos. D)

7.3 Thermostatregler/Raumtemperaturregler (Abb.1/Pos.3)

Schalten Sie die gewünschte Heizleistung ein.
Drehen Sie den Regler auf „MAX" bis die gewünschte Raumtemperatur erreicht ist. AnschlieBend den Regler zurückdrehen, bis ein deutliches Klichen zu horen ist. Der Thermostatregler, schaltet das Heizgerat automatisch ein- und aus und sorgt für eine annahernd konstante Raumtemperatur.
Voraussetzung dafür ist, das Heizgerät ist mit einer ausreichenden Heizleistung für den zu heizenden Raum ausgestattet.

7.4 Überhitzungsschutz

Bei übermaßiger Erwärung schaltet sich die Heizung des Gerätes automatisch ab. Der Lüfter und die Kontrollleuche (Abb. 1 / Pos. 2) sind weiter in Betrieb.

Ist dies der Fall, Gerat ausschalten, Netzsteckerziehen und einige Minuten abkühlen laanse. NachBeseitigung der Ursache (z.B. abgedecktes Luftgitter) kann das Gerat wieder eingeschaltet werden. Sollte es zum wiederholten Ansprechen des Uberhitzungsschutzes kommt, wenden Sie sichitte anihren Kundendienst (in Deutschland ISC GmbH).

7.5 Oszillationsfunktion (Abb. 1 / Pos. 5)

Umluftbetrieb oder Heizbetrieb wie oben beschrieben einstellen, Schalter (Abb.1 / Pos.5) auf "1" schalten. Das Gerät schwenkt 45^ nach links, bzw. 45^ nach rechts (Oszillation). Um die Ossillation auszuschalten und das Gerät in eine bestimmte Richtung blasen zu halten Sie den Schalter auf "0".

8. Reinigung, Wartung und Ersatzteilbestellung

8.1 Reinigung

Vor Beginn von Reinigung- und Wartungsarbeiten muss das Gerät ausgeschaltet, vom Stromnetz getrennt und abgekühlt sein.
Zur Reinigung des Gehäuses ein leicht feuchtes Tuch verwenden.
Verunreinigungen durch Staub mit einem Staub-sauger entfern.

8.2 Wartung

Wartungs- und Reparaturarbeiten ausschließlich von einer Elektrowerkstatt oder der ISC GmbH durchführten halten.
Die Netzleitung muss regelmäßig auf Defekte oder Beschädigungen geprüft werden. Eine beschädigte Netzleitung darf nur vom Elektrofachmann oder der ISC GmbH unter Berücksichtig

gung der einschlagigen Bestimmungen ausgetauscht werden.

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.3. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerätes
Artikelnummer des Gerätes
-Ident-Nummer des Gerätes
Ersatzteil-Nummer des erforderlichen Ersatzteils Aktuelle Preis undInfosfinden Sie unter www.isc-gmbh.info

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Gerät in der Originalverpackung auf.

10. Entsorgung und Wiederverwertung

Das Gerat befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zugreckgefuhlert werden. Das Gerat und dessen Zubehor bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führer Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

11. Hinweise zur Fehlerbeseitigung

Wird das Gerät richtig betrieben, dürften keine Störungen auftreten. Bei Störungen prüfen Sie die folgenden Märkkeiten, bevor Sie den Kundendienst verständigen.

Störung mögliche Urs	sache Abhilfe
Gerät ohne Funktion Netzstecker nielt	icht eingesteckt	Netzstecker einstecken
	Umkippschalter nicht gedrückt	Gerät auf ebene Flüche stellen
Gerät heizt nicht Thermostatregler ist	zu niedrig eingestellt	Thermostatregler nach rechts auf höhere Temperatur drehen
	Überhitzungsschutz hat ausgelöst	Abschnitt 7.4 beachten
	Schalter ist auf Geblüse ohne Heizfunktion eingestellt	Heizfunktion einstellen

Table of contents

5 Kontakt Oscilleringsfunktion

3. Pakkens indhold

Kapslingsklasse: II/回

Apparatmal: Ca.: 23 × 32 × 20 cm

6. Før ibrugtagning

5. Technische gegevens

Nominale spanning: 230V 50Hz

Verwarmingsvermögen: 2000 W (1000 W / 2000 W)

Bescherming klasse: II/

7.1 Beveiliging gegen omkantelen

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

erklart folgende Konformität gemäß EU-Richtlinie und Normen for Antike
@ explains the following conformity according to EU directives and norms for the following product
declare la conformite sulvante selon la directive CE et les normes concernant I'article
diacha la seguente conformità seconda la direttiva UE e le norme per l'artcolo
Verkaart de volgende overeenstemming conform EU richtlign en nomen voor het product
(2)declare la?singularmente conformidad a tenor de la directiva y normas de la UE para el articulo
念 declara a segunte conformadade, de accordo com a directiva CE e nomas para o artigo
atteterer folgende overensstemmelse I medfor at EU-direktiv somt standarder for artikel
必 forklaraf ojfand eovernsstammelse enl. EU-direktiv och standarder for artikel
© Vakuuttaa, etta tote tayttä EU-direktilvin ja standardinen vaatimukset
toendab toote vastavust EL direktilvile ja standarditele
@vya nadeu joc hsi o shode podle smrnlc EU a norem pro vyrobek
potrjue sledeco skladnost s smernico EU in standardl za Izdekler
48Vydava nasludedjuce prehlasene o zhode podla smernice EU a norlem pre vyrobok
a cliekkehz eAz I-ranyonal es Normak szerint a kovetkez konformitast jelenti kl

deklarujegzgodno}swmioneogonponizejartyukulz nastepuycyml normaml na podstawe dyktrywy WE.
(6)DeHApnA cBtBETHO tCtBETCTBHE cBtLnACHO DmEtnbA h EC n Hopm3a aptynHJY
paskadro sado atbilstibu ES direktival un standartlem
apibudina sj atitikima EU rekalavlimals Ir prekés norms
declara urmatoareaconformitate conform directivel UE si nomeliorpenture articolul
5nIawev nyakouoynuuppOwn ouuovmaeyn Oyjla EK kai ta npotuna yia to npolvai
potvrduje siledecu usklagenost prema smjernicama EU I norma eta aktikl
potvrduje siledecu uskcladenost prema smjernicama EU I norma taxa aktikl
@ potvrduje sledecu uskadenost prema smericama EZI normama za artikal
CnDyouHmYdOCTOBOPETRA, CnO TcDyouHmPOyDyHTCBOTEBTBYOT DHPERTHBAM HOPMAM EC
@pororoIouye npo 3a3aHueHy HnHHe BIDnoiBHIctb BHPo8I dupeKTHBAM TaTchadpam Tc HA BuP6
aHa3jAByA cIeHATAcoo6p3HOCT COrnaCHO EY-HPKETNBATA HOPMNTE 3a atPHNTH
Urūnī lè ilgili AB direktfliere ve normlār geregince Āṣagida ācikanan uygunlùgu belliitr
^1 erklaer folgende samsvar I henhold til EU-direktivet og standarder for artickel
Lysir uppyllngu EU-regna og annarra staola voru

Heizlufter HKLO 2000 (Einhell)

Landau/Isar, den 21.06.2010

First CE: 10 Archive-File/Record: 2338220-08-4155050-10

Art.-No.: 23.382.20 I-No.: 11030

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführrt werden.

Recycling-Alternative zur Rücksendeafforderung:

Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchfuhlrt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweste ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig.

GB

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Soltte这点 Gerat dennoch einmal nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch Telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgenden:

1. These Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschärkt.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetz wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanlei-tung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbrächliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehor), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Ein-dringen von Fremdkörpmn in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäBen, üblichen Verschleib ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewährren

Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

1. Die Garantiezeit beträgt 2 Jahre und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.
2. Für die Geltendmachung Ihres Garantieanspruches übersenden Sieitte das defekte Gerat portofrei an die unten angegebene Adresse. Fugen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kauf- nachweis bei.itte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie unsitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch unsere Defekte am Gerät, die vom Garantie umfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Telefon: +49 [0] 180 5 120 509 • Telefax +49 [0] 180 5 835 830 (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min)

Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläre Geschprach ins dt. Festnetz an.

E-Mail: [e-mail] · Internet: www.isc-gmbh.info
