BEDIENUNGSANLEITUNG TI Shape Plus Ariston Thermo

D Elektrik Warmwasserspeicher

Beschreibung Warmwasserspeicher (Bild 1)

a) Steuertafel c) Frontpaneel

b) Abdeckung d) Distanstück Abdeckung

① Taste "Ein/Aus"

② Taste "Mode"

③ Taste "Set"

④ Taste “+”

⑤ Taste“-”

6	Kontrollleuchte Heizung	12	Kindersperre
7	Kontrollleuchte Frostschutz	13	Timer-Funktion
8	Kontrollleuchte Temperaturhaltung	14	Instant-Heizfunktion
9	Kontrollleuchte erstes Heizen	15	Sleep-Funktion
10	Kontrollleuchte zweites Heizen	16	Sparfunktion
11	Stunde/Temperatur

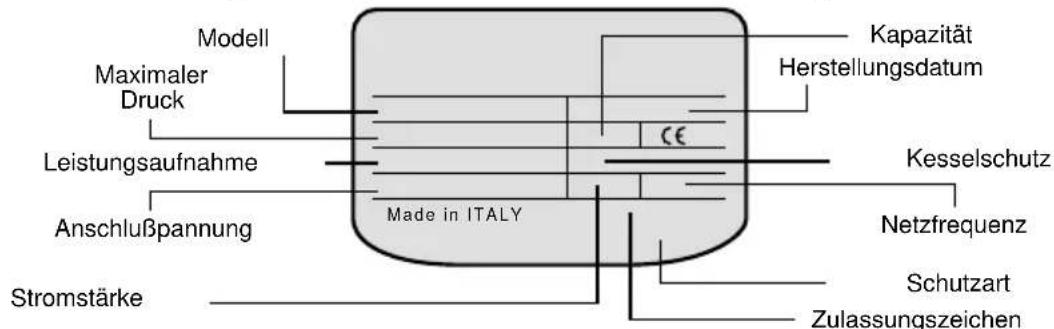

Technische Eigenschaften

Die technischen Eigenschaften entnehmen Sieitte dem Typenschild.

GERÄTEGEWICHT OHNE WASSER
Modell	Kapazität
	50 80 100
TI-SHAPE PLUS EE 20 26 31

Dieses Gerät entspricht den Vorschriften der EMC-Norm 89/336/EWG in Bezug auf die elektromagnetische Verträglichkeit.

Allgemeine Hinweise

Die inlandischen Bestimmungen konnen Beschrankungen hinsichtlich der Installation in Badezimmern vorsehen. Die Installation Goes zu Lasten des Käufers. Der Hersteller haftet nur für Schaden, die durch Fabrikationsfehler verursacht werden; jegliche Haftung für Schaden, die nicht auf solche zurückzuführen sind, wie z.B. Schaden infolge unsachgemäßter Installation, eines den Sicherheitsmaßnahmen nicht konformen Gebrauchs, Nichteinhaltung der Gebrauchs- und Installationsanleitungen these Handbuchs, werden ausgeschlossen. Besonderss zu beachten ist, dass:

1) der Elektroanschluss gemäß den Anleitungen des entsprechenden Abschnitts angelegt wird;
2) das Sicherheitsventil, wenn these mit dem Gerat gefelwert wird, nicht beschadigt wurde;
3) die Installation durch Fachpersonal durchgeführt werden muss;
4) eine ordnungsgemäßErdungvorhandenist;
5) das Gerät bei längerer Abwesenheit und dementsprechend langem Stillstand vom Strom- und Wassernetz getrennt wird;
6) das Gerät zum privaten Gebrauch in Haushalten bestimmt ist.

Sicherheitsrichtlinien

Die Installation und die erstige Inbetriebnahme sind nur durch Fachpersonal und unter Einhaltung der in this handbuch enthaltenen Hinweise durchgefuhrt werden.
■ Es ist absolut zu vermeiden, das Gerat unter räumlichen Bedingungen zu installieren, durch die eine Eisbildung im Geräteinnern gefördert werden können.
■Bitte verwenden Sie keine Verlängerungen oder Zwischenstecker.
■ Ziehen Sie den Stecker nicht mit nassen Handen aus der Steckdose.
■ Kindern ist der Gebrauch des Gerätes ohne angemessene Aufsicht untersagt.
Das gelieferte Wasser kann sehr heiß werden und demnach zu Verbrennungen führen, wenn es nicht ordnungsgemäß gemisch wird. Beachten Sie diesitte vor Gebrauch des Wassers.

Installationsanleitungen

Um Wärmeverluste durch zu lange Rohrleitungen zu vermeiden, ist das Gerät (A Abb. 2) so nah wie möglich an den Zapfstellen zu installieren.

Zur Erleichterung der Wartungsarbeiten, ist ein Freiraum von 50 cm vorzusehen, um den Zugang zu den elektrischen Teilen zu gewährleisten.

Befestigung an der Wand

Die zur Befestigung an der Wand bestimmen Haken * müssen so beschaffen sein , dass sie einer Last standhalten * konnen , die der dreifachen Last des mit Wasser gefüllten Boilers entspricht. Wir empfehlen den Einsatz von Haken, die der jeweiligen Beschaffenheit der Wand, an die der Boiler installiert wird, entsprechen und einen Mindestdurchmesser von 10 mm aufweisen.

Vertikale Installation:

Hängen Sie das Gerät in die Haken ein (Abb.3-4). Das vertikale Ausrichten der Modelle bis zu 100 Liter (mit nur einem Bägel) erfolgt durch Verstellen der Regelvorrichtung „X" (Abb.3), die 120- und 150-Liter-Modelle dagegen sind mit zwei Bägeln bestückt. (Abb.4).

Hängen Sie das Gerät durch Einhängen der Haken in die entsprechenden Bügelschlitze auf. (Abb.5).

NB.: Überprüfen Sie abschreiben die Stabilität des Gerätes, indem Sie es mit Kraft nach unterziehen.

Wasseranschluss

Schlieben Sie den Wassereingang und -ausgang des Boilers mittels geeigneten Rohren und Anschlussstutzen an, die nicht nur dem Betriebsdruck standhalten, sondern auch hitzebestandig sein mussen, da das Wasser in der Regel eine Temperatur von 80^ und higher erreichen kann. Demnach ist der Einsatz von Materialien, die einer solchen Temperatur nicht standhalten, nicht ratsam.

Schrauben Sie ein T-Stück (H Abb.6) an das mit einer blauen Manschette gekennzeichnete Wassereingangsrohr des Boilers. Schrauben Sie an these S-Tück, an eine der Seiten, einen Hahn, der zur Entleerung des Boilers dient (B Abb.6), und nur mittels Einsatz eines Werkzeugs betätigt werden kann, und das Sicherheitsventil (D Abb.6) an die andere Seite. Schlieben Sie letzteres an die Kaltwasserleitung an.

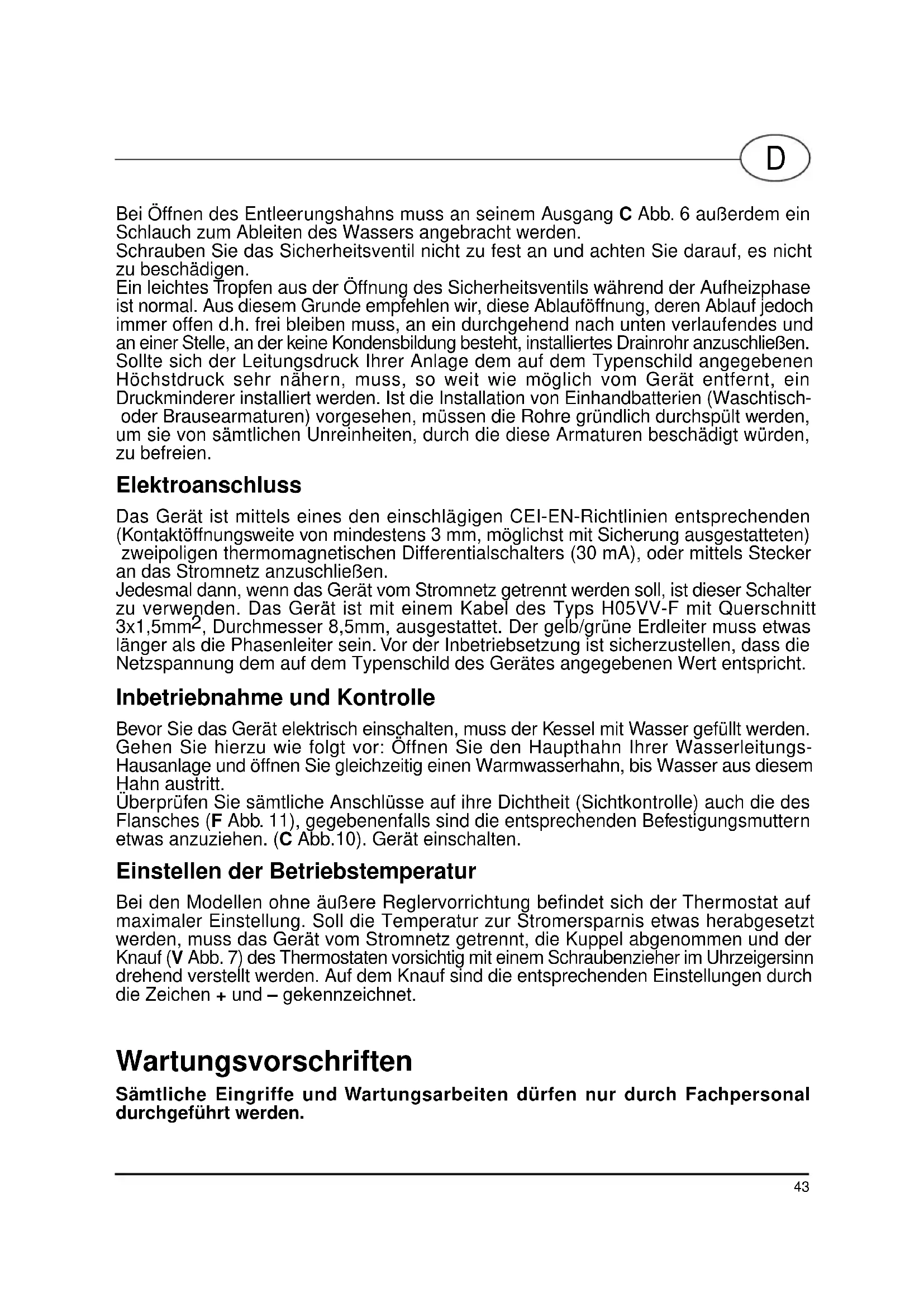

Bei Öffnen des Entleerungshahns muss an seinem Ausgang C Abb. 6 außer dem ein Schlauch zum Ableiten des Wassers angebracht werden.

Schrauben Sie das Sicherheitsventil nicht zu fest an und achten Sie darauf, es nicht zu beschädigen.

Ein leichtes Tropfen aus der Öffnung des Sicherheitsventils während der Aufheizphase ist normal. Aus thisem Grunde empfehlen wir, diese Ablauföffnung, deren Ablauf jederch immer offen d.h. frei bleiben muss, an ein durchgehend nach unter verlaufendes und an einer Stelle, an der keine Kondensbildung besteht, installiertes Drainrohr anzuschlieben. Sollte sich der Leitungsdruck ihrer Anlage dem auf dem Typenschild angegebenen Höchstdruck sehr nahern, muss, soweit wie möglich vom Gerät entfernt, ein Druckminderer installment werden. Ist die Installation von Einhandbatterien (Waschtisch-oder Brausearmaturen) vorgesehen, müssen die Rohre gründlich durchspült werden, um sie von sãmtlichen Unreinheiten, durch die diese Armaturen beschädigt wurden, zu befrei.

Elektroanschluss

Das Gerät ist mittels eines den einschlägigen CEI-EN-Richtlinien entsprichenden (Kontaktöffnungsweite von mindestens 3 mm, möglichst mit Sicherung ausgestatteten) zweipoligen thermomagnetischen Differentialschalters (30 mA), oder mittels Stecker an das Stromnetz anzuschreiben.

Jedesmal dann, wenn das Gerät vom Stromnetz getrennt werden soll, ist dieser Schalter zu verwenden. Das Gerät ist mit einem Kabel des Typs H05VV-F mit Querschnitt 3 × 1,5 ~mm^2 , Durchmesser 8,5mm, ausgestattet. Der gelb/grüne Erdleiter muss etwas länger als die Phasenleiter sein. Vor der Inbetriebsetzung ist sicherzustellen, dass die Netzspannung dem auf dem Typenschild des Gerätes angegebenen Wert entspricht.

Inbetriebnahme und Kontrolle

Bevor Sie das Gerät elektrisch einschalten, muss der Kessel mit Wasser gefüllt werden. Gehen Sie hierzu wie folgt vor: Öffnen Sie den Haupthahn ihrer Wasserleitungs-Hausanlage und öffnen Sie gleichzeitig einen Warmwasserhahn, bis Wasser aus dieser Hahn austritt.

Überprüfen Sie sümmtliche Anschüsse auf ihre Dichtheit (Sichtkontrolle) auch die des Flansches (F Abb. 11), gegebenenfalls sind die entsprechenden Befestigungsmuttern etwas anzuziehen. (C Abb.10). Gerät einschalten.

Einstellen der Betriebstemperatur

Bei den Modellen ohne äußere Reglervorrichtung befindet sich der Thermostat auf maximaler Einstellung. Soll die Temperatur zur Stromersparnis etwas herabgesetzt werden, muss das Gerät vom Stromnetz getrennt, die Kuppel abgenommen und der Knauf (V Abb. 7) des Thermostaten vorsichtig mit einem Schraubenzieher im Uhrzeigersinn drehend verstellt werden. Auf dem Knauf sind die entsprechenden Einstellungen durch die Zeichen + und - gekennzeichnet.

Wartungsvorschriften

Samtliche Eingriffe und Wartungsarbeiten dürfen nur durch Fachpersonal durchgeführt werden.

D

Bevor Sie jedoch wegen eines vermutlichen Schadens bzw. einer vermutlichen Betriebsstörung den Kundendienst anfordern, überprüfen Sieitte, ob die Betriebsstörung eventuell anderen Gründen zuzuschreiben ist, wie z.B. einem vorübergehenden Stromausfall oder einer zeitweiligen Unterbrechung der Wasserzufuhr.

Eventueller Austausch von Teilen

Schalten Sie das Gerät vom Stromnetz ab. Durch Abnehmer der Kuppel erhalten Sie Zugriff auf die elektrischen Teile des Boilers (Abb. 8). Für Eingriffe an Thermostat und Platine (Bild 9) diese vom Kabel trennen und aus dem Sitz Herausnahmen. Betrift der Eingriff das Heizelement und die Anode, muss der Boilerkessel gemäß nachfolgender Anleitungen geleert werden.

Warten Sieitte, bis das im Gerät befindliche Wasser abkühlt, schlieben Sie daraufhin den Haupthahn und lassen Sie das Wasser, nach Offnen des Ablaufnahnes und eines der Warmwasserhöhne über das Zuleitungsrohr aus dem Gerät ablaufen.

Schrauben Sie die 5 Mutterschrauben (C Abb. 10) aus und behmen Sie den Flansch (FAbb. 11) ab. Am Flansch ist das Heizelement und die Anode gekoppelt. Bei der erneuten Montage ist darauf zu achten, dass sich die Dichtungen des Flansches, des Thermostaten und des Heizelementes ordnungsgemäß in ihren ursprünglichen Sitzen befinden. (Abb. 10) Nach jeder Abnahme des Flansches empfehlts sich ein Auswechseln der Flanschdichtung (Z Abb. 12).

Die Polung der elektrischen Anschlüsse gemäß (Abb. 10) und (Abb. 13) muss eingehalten werden.

Regelmäßige Wartung

Um optimale Leistungen des Boilers zu erreichen, muss das Heizelement (R Abb. 12) ungebär als zwei Jahre von Wasserstein befreit werden. Bei start kalkhaltigen Wasser kann die Entkalkung der Heizelemente früher notwendig werden. Das Heizelement ist hierzu hersauszunehmen und, falls man keine geeigneten Säuren verwenden möchte, kann diese durch Zerbröckeln des Wassersteins bewirkt werden, wobei jedoch darauf geachtet werden muss, dass die Schutzhülle des Heizelements nicht beschädigt wird. Um eine lange Lebensdauer des Gerätes zu gewährleisten, muss die Magnesiumanode (NAbb.12) je nach Wasserbeschaffenheit kontrolliert und ggf. ausgetauscht werden, jedoch mindestens alle zwei Jahre. Nehmen Sie hierzu das Heizelement heraus und schrauben Sie dann die Anode aus ihrem Halterungsbügel hersaus.

BipolarareSicherheit

Bei unnormaler Überhitzung des Wassers unterbricht ein den CEI-EN-Normen entsprechender Sicherheitsschalter den Stromkreis bisher Versorgungsphasen zum Heizelement; in einem solchen Falle ist der Kundendienst anzufordern.

Sicherheitsventil

Bei den Modellen, die mit einem mit Hebel versehenen Sicherheitsventil ausgestattet sind, kann durch Anheiten desselben:

-das Gerat entleert werden, falls erforderlich;

• in regelmäßigen Abständen (monatlich) die korrekte Betriebsweise des Ventils überprüft werden.

Praktische Hinweise

Während der Aufheizphase ist eine eventuelle Gerauschbildung im Innern des Boilers ganz

normal. Diese ist auf den Wärmeausstausch zwischen dem Heizelement und dem damit in BerührungCOMMenden Wasser zurückzuführen.Solle aus den Warmwasserhahnen kein warmes Wasser austreten, ist Sicherzustellen, dass sowohl die Wasser- als auch die Elektroanschlussüsse ordnungsgemäß und den Hinweisen der jeweiligen Abschnittte entsprechend durchgefuhrt wurden, oder an den (ausmontierten) Thermostaten der Phasendurchgang zwischen Klemmen und entsprechenden Fastons zu kontrollieren. Im negativen Falle ist es möglich, dass der bipolare Sicherheitsschalter angesprochen hat (siehe Abschnitt „Regelmäßige Wartung"). Um eine optimale Betriebsweise des galvanischen Schutzsystems des Boilers zu gewährleisten, darf die bleibende Harte des Wasser 12^ nicht untersreiben. Wahrend des normalen Betriebs des Gerätes konnen die Wasseranschlussüsse warm werden.

Gebrauchsanleitung (Anwender)

1. Tasten

ON/OFF Taste Gerat starten/stoppen

- MODE-Taste

These Taste ist mit zwei Funktionen belegt. Mit der ersten Funktion kann der gewünschte Mode ausgewählten werden: die Taste kurz drücken und die Betriebsart Instanttheizing, Nachtheizing, Sparheizung und Timer aufrufen. Mit der zweiten Funktion kann die Kindersperre ein- bzw. abgeschaltet werden. These Taste gedrückt halten, um die Sperre einzuschalten. Die Taste erneut drucken, um die Sperre zu entriegeln.

- Set-Taste

Hier sind drei Funktionen möglich. Zum Start der ersten Funktion, die Taste kurz in der definierten Betriebsart drücken und dann mit dem Eingabevorgang beginnen.Jetzt konnen die Parameter dieser Betriebsart geändert werden. Mit der zweiten Funktion kann jeder Einstellung während des Einstellungsvorgangs durch kurzes Drucken der Taste bestätigt werden. In der dritten Funktion wird die Taste in der definierten Betriebsart gedrück gehalten. Dann kann die Eingabe der Uhrzeit erfolgen.

Taste ^ 一 + / - ^ 一

Im Einstellungsmodus kann die Zeit/Temperatur erhöht oder gesenkt werden. Hiermit wird die Funktion zur Temperaturhaltung während des Eingabevorgangs in der Betriebsart Intelligenter Timer aktiviert.

2. Funktionen

- Intelligenter Trockenheizungsschutz

Das System lost bei Trockenlaufen der Heizung automatisch die Schutzfunktion aus, um den Warmwasserspeicher zu schützen. Das System zeigt den Fehlercode E1 an. In thisem Fall mussen Sie sich an den Kundendienst vor Ort wenden.

- Intelligenter Überhitzungsschutz

Das System lost bei zu hoher Betriebstemperatur automatisch die Schutzfunktion aus. Auf diese Weise wird die Sicherheit des Warmwasserspeichers gewährleistet. Das System zeigt den Fehlercode E2 an. Setzen Sie sich mit dem Kundendienst vor Ort in Verbindung.

Intelligente Selfstdiagnose

Während des Betriebs überprüft das System ständig den Temperaturfuhler. Wird ein Fehler des Temperaturfuhlers festgestellt, startet das System automatisch die Schutzfunktion, um die Sicherheit des Warmwasserspeichers zu gewährleisten. Gleichzeitig wird der Fehlercode E3 angezeigt, um den Anwender auf das Problem hinzuweisen. In dieser Fall müssen Sie sich an den Kundendienst vor Ort wenden.

D

- Intelligenter Speicher

Beim Ausschalten speichert das System automatisch die aktive Heizbetriebsart und die vorhandenen Einstellungen. Sobald das Gerät erneut eingeschaltet wird, werden automatisch alle Einstellungen geladen, die beim letzten Ausschalten aktiv aren. Es ist also nicht notwendig, die Parameter neu einzugeben. Aber das System ist nicht in der Lage, die aktuelle Uhrzeit zu speichern. Der Anwender muss diese also wie im Folgenden beschreiben neu einstellen, sobald das System wieder eingeschaltet wird. Sobald das System neu eingeschaltet wird, leuchten alle Anzeigen auf dem Display auf und das System startet automatisch die Eingabefunktion fur die Uhrzeit. Zunachst müssen die Stunden eingegeben werden. Die Stundenanzeige blinkt: die angezeigte Zahl kann mit der Taste + / - geändert werden. Drücken Sie die Taste + / - einmal kurz um eine Stunde hinzuzufugen oder abzuziehen. Wird die Taste + / - gedrückt gehalten, dann werden automatisch Stunden hinzugefügt oder abbezogen, bis die Taste wieder losgelassen wird. Sobald die Stunden eingestellt sind, die Einstellungstaste zur Bestätigung drucken. jetzt konnen die Minuten eingestellt werden (die Minutenanzeige blinkt). Die Vorgehensweise ist die gleiche. Dieser Arbeitsschrift ist notwendig, da sonst die voreingestellte Uhrzeit, also 12:00 Uhr, verwendet wird.

- Intelligenter Frostschutz

Wird das Warmwassergerät gespeist und die Einsatztemperatur liegt unter 5^ , heizt das System das Wasser automatisch, bis eine Temperatur von 15^ erreicht wird. Auf diese Weise werden Frostschäden vermieden.

- Kindersperre

Unabhängig davon, ob das Warmwassergerät ein- oder ausgeschelt ist, kann die Kindersperre durch gedrückt halten MODE-Taste eingeschaltet werden. Nach der Einschaltung kann keine Einstellung mehr vorgenommen werden, mit Ausnahme das Abschalten der Kindersperre. Auch zum Abschalten der Kindersperre die MODE-Taste gedrückt halten.

- Timer für die intelligente Wassernutzung

Wählt der Anwender die Heizfunktion mit intelligentem Timer, dann berechnet das System automatisch die Heizzeit. So kann der Anwender das warme Wasser günstig zum voreingestellten Zeitraum nutzen.

Intelligente Temperaturhaltung

Läuft das Warmwassergerät im intelligenten Timermodus und hat der Anwender zusätzlich die Funktion der intelligenten Temperaturhaltung gewählt, dann heizt das System automatisch das Wasser, bis eine Temperatur von 50^ erreicht ist. In thisem Fall Funktioniert das Warmwassergerät nicht und die Betriebstemperatur liegt unter 45^ . These Funktion gewährleistet dem Anwender immer verfügbarbares warmes Wasser und optimale Energieersparnis.

3. Betriebsanweisung

3.1 Erstes Einsatzen/Neu Einsatzen nach Stromausfall

Beim ersten Anschluss ist das System im Default-Modus und alle Anzeigen auf dem Display sind beleuchtet. Zunachst muss die lokale Uhrzeit eingegeben werden. Die Einstellung bezieht sich auf die Funktion des intelligenten Speichers beim Abschalten.

Hat der Anwender die lokale Uhrzeit eingeben, Funktioniert das System im Wartezustand. Auf dem Display wird nur die lokale Uhrzeit angezeigt. Nachdem der Anwender die ON/OFF-Taste gedrückt hat, stellt sich das System in den Einsatz-Modus. Der voreingestellte Modus ist die Instanttheizung. Die voreingestellte Temperatur ist 70^ .

Das Display zeigt im Wechsel die Uhrzeit, die Einstellung und die aktuelle Temperatur an. Wird das System wieder gespeist, Funktioniert es im Energiückgewinnungsmodus.

Alle Anzeigen auf dem Display sind beleuchtet. Zeitt muss die lokale Uhrzeit eingestellt werden. Die Einstellung bezieht sich auf die Funktion des intelligenten Speichers nach einem

Stromausfall. Hat der Kunde die lokale Uhrzeit eingeben, Funktioniert das System im Wartezustand. Auf dem Display wird nur die lokale Uhrzeit angezeigt. Durch Drücken der ON/OFF-Taste Funktioniert das System im Energierückgewinnungsmodus und aktiviert die gespeicherten Funktionen und Parameter. Zum Beispiel: beim letzten Abschalten waren der Timer und eine Temperatur von 60^ eingestellt.

Als erstige Nutzungszeit für das warme Wasser war 22:00 Uhr eingeben und als Zweite 7:00 Uhr. Nachdem der Stromausfall behoben ist, stellt sich das System automatisch auf die oben genannten Parameter und Betriebsarten ein.

3.2 Änderung des Heizbetriebs und entsprechende Einstellung der Parameter

Zum Ändern der Betriebsart kurz die MODE-Taste drücken. Das System zeigt in Folge die Betriebsarten Instanttheizung, Nachtheizung, Sparheizung, Intelligenter Timer an. Dann beginnt der Zyklus von neuem. Der Anwender erhält Hinweise zur Einstellung der spezifischen Parameter für jeder Betriebsart. Der Anwender kann auf Grund dieser Hinweise die Einstellungen vormehen.

3.2.1 Einstellung der Parameter in der Betriebsart Instanttheizung

Die MODE-Taste drucken und von der Betriebsart Intelligenter Timer zur Betriebsart Instanttheizung wechseln. Auf dem Display erscheint blinkend die zuletzt eingestellte Temperatur. Die Voreinstellung ist 70^ . Die Einstellung blinkt, um den Anwender darauf aufmerksam zu machen, dass die Temperatur in dieser Betriebsart eventuell geändert werden sollte. Ist das der Fall, dann die Taste +/- drucken. Durch kurzes Drucken der Taste +/- wird jeweils 1^ hinzugezahlt oder abgezogen. Wird die Taste +/- gedrückt gehalten, dann steigt oder sinkt die Temperatur automatisch bis zum Loslassen der Taste. Der Einstellungssinterval der Temperatur liegt bei 40 - 75^ . Nach der Einstellung der Temperatur die Einstellungstaste drucken oder aber 10 Sekunden lang gar keine Taste drucken. Somit wird die Einstellung bestätigt. Ist eine Einstellung der Temperatur nicht notwendig, braucht der Anwender einfach gar keine Taste zu drucken. Das System startet dann innerhalb von 10 Sekunden die Betriebsart Instanttheizung.

Zur Änderung der Temperatureinstellungen in der Betriebsart Instantheizung braucht nur die Einstellungstaste gedrückt zu werden, der Vorgang der Temperaturänderung öffnet sich dann automatisch. jetzt kann die Temperatur wie oben beschrieben geändert werden.

3.2.2 Einstellung der Parameter in der Betriebsart Nachtheizung

Die MODE-Taste drücken und von der Betriebsart Instantheizung zur Betriebsart Nachtheizung wechseln. Auf dem Display erscheint blinkend die zuletzt eingestellte Temperatur. Die Voreinstellung ist 70^ . Die Einstellung blinkt, um den Anwender darauf aufmerksam zu machen, dass die Temperatur in dieser Betriebsart eventuell geändert werden sollen. Ist das der Fall, kann der Anwender die Temperatur auf die gleiche Weise

wie in der Betriebsart Instantheizung einstellen. Der Einstellungsinterval der Temperatur liegt bei 40 - 75^ . Nach der Einstellung der Temperatur die Einstellungstaste drucken oder aber 10 Sekunden lang gar keine Taste drucken. Somit wird die Einstellung bestätigt.

Ist eine Einstellung der Temperatur nicht notwendig, braucht der Anwender einfach gar keine Taste zu drücken. Das System startet dann innerhalb von 10 Sekunden die Betriebsart Nachtheizung. Zur Änderung der Temperatureinstellungen in der Betriebsart Nachtheizung braucht nur die Einstellungstaste gedrückt zu werden, der Vorgang der Temperaturänderung öffnet sich dann automatisch. jetzt kann die Temperatur wie oben beschrieben geändert werden.

3.2.3 Betriebsart Sparheizung

Wählt der Anwender die Betriebsart Sparheizung, braucht kein Parameter eingestellt zu werden. Das System heizt das Wasser auf 60^ wie bei der Instantheizung und halt diese Temperatur.

3.2.4 Betriebsart Heizung mit intelligentem Timer

Die MODE-Taste drücken und von der Betriebsart Sparheinzung zur Betriebsart Heizung mit intelligentem Timer wechseln. Auf dem Display erscheint blinkend die zuletzt eingestellte Uhrzeit. (Voreingestellter Wert 7:00 Uhr) Es blinkt die Zeiteinstellung "1", mit der der Anwender die erstene Einschaltzeit für die Warmwassernutzung eingibt.

Durch kurzes Drücken der Taste + / - wird die Startzeit um eine halbe Stunde vor- oder zurückgestellt. Ist die erstene Einschaltzeit eingestellt, wird die Einstellungstaste gedrückt, um den Wert zu bestätigten. Das System speichert die Einstellung und Goes zum folgenden Parameter weiter, z. B. die Einstellung der Temperatur der ersten Wassernutzung.

Auf dem Display wird die zuletzt eingestellte Temperatur blinkend angezeigt. (Voreingestellter Wert 70^ ) Die Betriebstemperatur wie in der Betriebsart Instantheziehung einstellen. Nach Beendigung der Einstellung mit der Taste Einstellung bestätigten.

Das System speichert die Einstellung und Goes zum folgenden Parameter weiter, z. B. die Einstellung der Temperatur der zweiten Wassernutzung. Auf dem Display erscheint blinkend die zuletzt eingestellte Uhrzeit. (Voreingestellter Wert 21:00 Uhr)

Es blinkt die Zeiteinstellung "2". Die Zeit auf die beschriebene Weise einstellen.

Ist die zweite Einschaltzeit eingestellt, wird die Einstellungstaste gedrückt, um den Wert zu bestätigen. Das System speichert die Einstellung und Goes zum folgenden Parameter weiter, z. B. die Einstellung der Temperatur der zweiten Wassernutzung. (Voreingestellter Wert 70^ ) Es wird das gleiche Bild angezeigt. Die Temperatur auf die zuvor beschriebene Weise einstellen. Ist die zweite Temperatur eingestellt, wird die Einstellungstaste gedrückt, um den Wert zu bestätigen. Das System wählt die intelligente Energieerhaltung. Auf dem Display wird die letzte Einstellung blinkend angezeigt. (Voreingestellter Wert: Eingeschaltet) Mit der Taste "+" die intelligente Energieerhaltung wahlen. Mit der Taste "-" die intelligente Energieerhaltung abschalten. Nach der Einstellung die Taste Set drucken, damit das System die Einstellung abspeichert. Dann den Einstellungsmodus verlassen.

Bemerkung: a. Bei allen Einstellungen: wird innerhalb von 10 Sekunden keine Taste gedrückt, speichert das System die vorherige Einstellung. Dann den Einstellungsmodus verlassen. Das System startet die Betriebsart mit intelligentem Timer.

b. Es gibt zwei Timer und der Anwender kann sie beliebig ausschalten.

Die Tasten +/- gleichzeitig 3 Sekunden gedrück halten, um eine bestimmte Nutzungsuhrzeit des Wassers einzustellen. jetzt kann der Anwender den zugehörigen Timer ausschalten.

Es ist nicht notwendig, die entsprechende Betriebstemperatur einzustellen. Der Anwender kann auch die gleiche Uhrzeit für zwei Nutzungsuhrzeiten eingeben und so eine der beiden abschalten.

4. Änderung der lokalen Uhrzeit

Zur Änderung der lokalen Uhrzeit, die Einstellungstaste gedrückt halten. jetzt kann die Uhrzeit geändert werden. Die Uhrzeit wie in der Betriebsart Intelligenter Speicher nach einer Stromunterbrechung beschrieben, ändern.

Reinigung

Verwenden Sie zur Reinigung des Gerätes warmes Wasser und flüssige Reinigungsmittel, die weder Ammoniak noch alkoholische Stoffe enthalten dürfen, damit die Oberfläche nicht beschädigt wird.

Achtung: Pulverförmige Reinigungsmittel können die Geräteoberflächen verkratzen.

Die angegebenen Daten und Eigenschaften sind unverbindlich; die Herstellerfirma gehalt sich das Recht vor, eventuell für nötig erachtete Änderungen ohne Vorankündigung oder Austausch vorzunehmen.
