BEDIENUNGSANLEITUNG DBS 5532 AEG

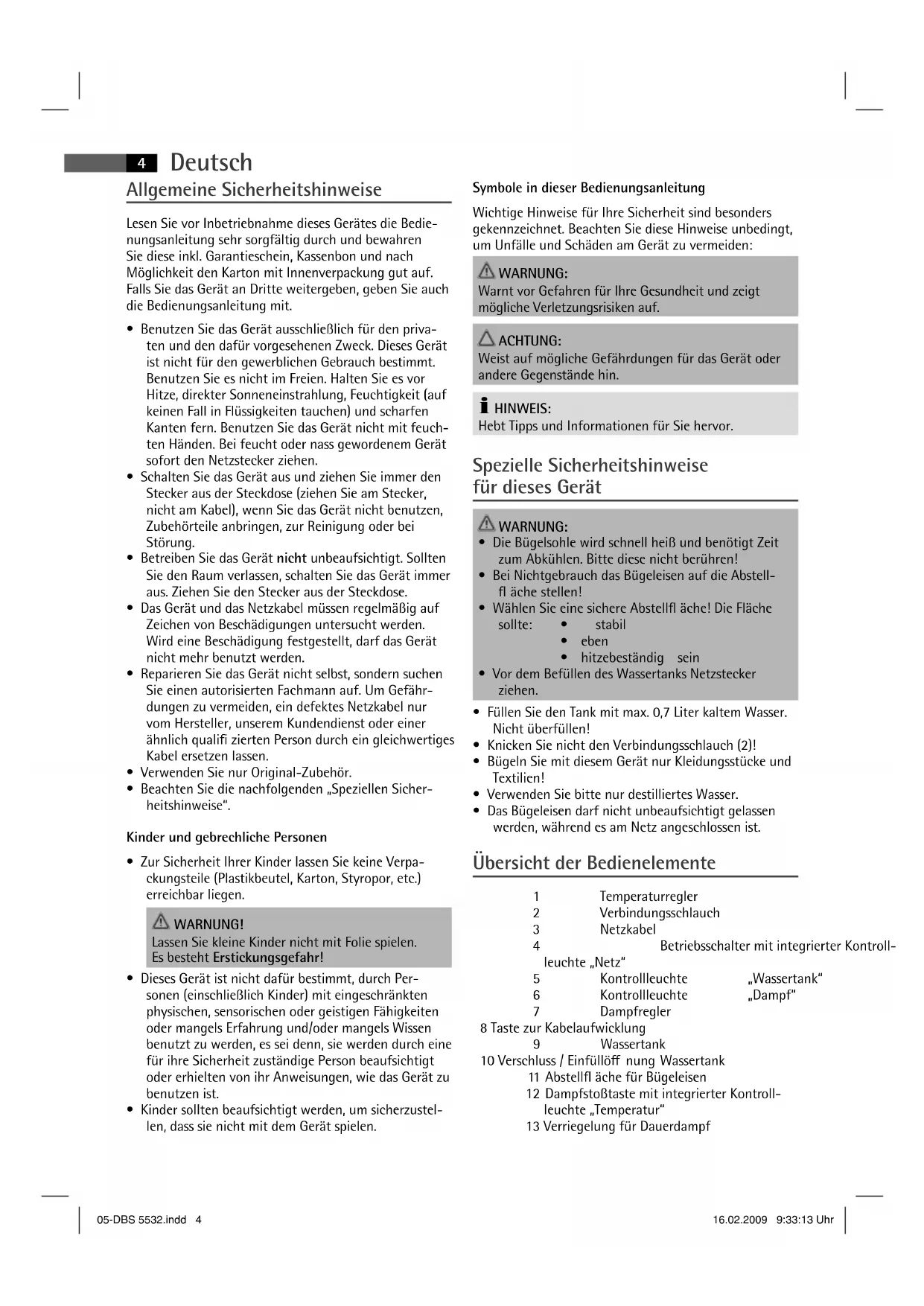

Allgemeine Sicherheitshinweise Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedie- nungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den priva- ten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt. Benutzen Sie es nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuch- ten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.

• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.

• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefähr- dungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich quali zierten Person durch ein gleichwertiges Kabel ersetzen lassen.

• Verwenden Sie nur Original-Zubehör.

• Beachten Sie die nachfolgenden „Speziellen Sicher- heitshinweise“. Kinder und gebrechliche Personen

• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpa- ckungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen. WARNUNG! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

• Dieses Gerät ist nicht dafür bestimmt, durch Per- sonen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustel- len, dass sie nicht mit dem Gerät spielen. Symbole in dieser Bedienungsanleitung Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden: WARNUNG: Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf. ACHTUNG: Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin. HINWEIS: Hebt Tipps und Informationen für Sie hervor. Spezielle Sicherheitshinweise für dieses Gerät WARNUNG:

• Die Bügelsohle wird schnell heiß und benötigt Zeit zum Abkühlen. Bitte diese nicht berühren!

• Bei Nichtgebrauch das Bügeleisen auf die Abstell- äche stellen!

• Wählen Sie eine sichere Abstell äche! Die Fläche sollte: • stabil

• Vor dem Befüllen des Wassertanks Netzstecker ziehen.

• Füllen Sie den Tank mit max. 0,7 Liter kaltem Wasser. Nicht überfüllen!

• Knicken Sie nicht den Verbindungsschlauch (2)!

• Bügeln Sie mit diesem Gerät nur Kleidungsstücke und Textilien!

• Verwenden Sie bitte nur destilliertes Wasser.

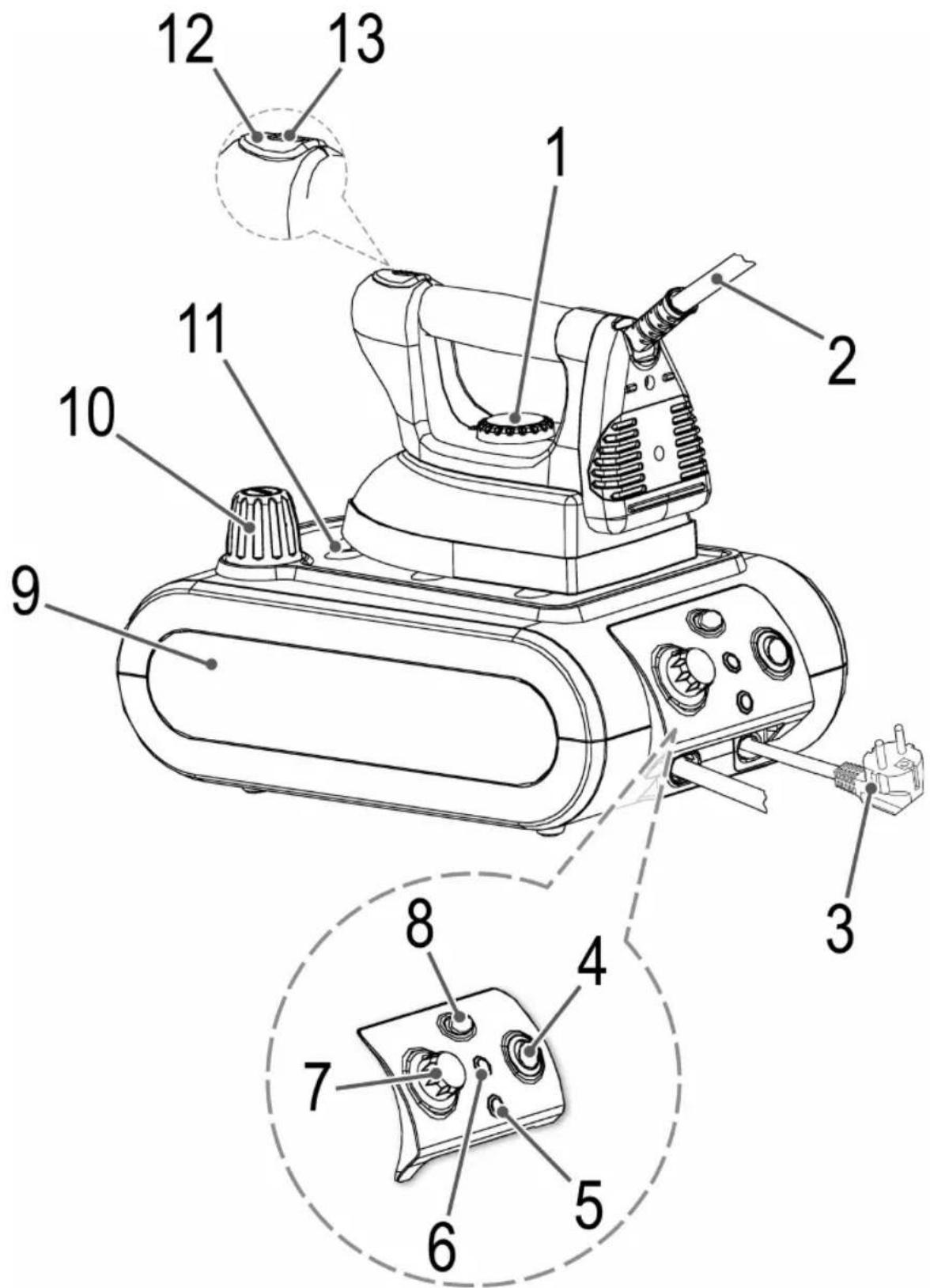

• Das Bügeleisen darf nicht unbeaufsichtigt gelassen werden, während es am Netz angeschlossen ist. Übersicht der Bedienelemente 1 Temperaturregler 2 Verbindungsschlauch 3 Netzkabel 4 Betriebsschalter mit integrierter Kontroll- leuchte „Netz“ 5 Kontrollleuchte „Wassertank“ 6 Kontrollleuchte „Dampf“ 7 Dampfregler 8 Taste zur Kabelaufwicklung 9 Wassertank 10 Verschluss / Einfüllö nung Wassertank 11 Abstell äche für Bügeleisen 12 Dampfstoßtaste mit integrierter Kontroll- leuchte „Temperatur“ 13 Verriegelung für Dauerdampf 05-DBS 5532.indd 405-DBS 5532.indd 4 16.02.2009 9:33:13 Uhr16.02.2009 9:33:13 UhrDeutsch

Zubehör (ohne Abb.) Einfülltrichter, Kabelhalter Anwendungshinweise Auspacken

• Entfernen Sie eventuell vorhandene Schutzfolien und Aufkleber von der Bügelsohle.

• Ziehen Sie die benötigte Kabellänge heraus. ACHTUNG:

• Ziehen Sie das Netzkabel max. bis zur roten Markierung.

• Ziehen Sie das Kabel auf keinen Fall bis zum Ende heraus, da die Kabelaufwicklung Schaden nehmen kann. Solche Schäden fallen nicht in den Garantieanspruch. HINWEIS: Falls die rote Markierung sichtbar ist, ziehen Sie das Kabel mithilfe der Kabelaufrolltaste (8) wieder ein Stück ein. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden.

• Nutzen Sie den Kabelhalter für eine kontrollierte Führung des Verbindungsschlauches (2). Elektrischer Anschluss

• Vergewissern Sie sich, dass Gerätespannung (siehe Typenschild) und Netzspannung übereinstimmen.

• Verbinden Sie den Netzstecker nur mit einer vor- schriftsmäßig installierten Schutzkontaktsteckdose 230 V~ 50 Hz. Anschlusswert Insgesamt kann die Station eine Leistung von 2000 W aufnehmen. Bei diesem Anschlusswert emp ehlt sich eine getrennte Zuleitung mit einer Absicherung über einen 16A Haushaltsschutzschalter. ACHTUNG: Überlastung!

• Wenn Sie Verlängerungsleitungen benutzen, sollten diese einen Leitungsquerschnitt von mindestens 1,5mm haben.

• Verwenden Sie keine Mehrfachsteckdosen, da dieses Gerät zu leistungsstark ist. Temperaturregler am Bügeleisen (1) Die Symbole auf dem Regler entsprechen den folgenden Einstellungen:

• (Synthetik, Seide) niedrige Temperatur

• • (Wolle) mittlere Temperatur

• • • (Baumwolle, Leinen) höchste Temperatur Wassertank (9)

• Um den Wassertank zu füllen, drehen Sie den Ver- schluss (10) ab.

• Bitte benutzen Sie den mitgelieferten Trichter.

• Der Tankinhalt beträgt 0,7 Liter.

• Um ein Auslaufen des Tankinhaltes zu vermeiden, den Tank nicht überfüllen. So verhindern Sie das Austre- ten von überschüssigem Wasser aus der Bügelsohle.

• Schrauben Sie den Verschluss wieder fest. Wasser Verwenden Sie nur destilliertes Wasser. Batteriewas- ser, Wasser aus dem Wäschetrockner und Wasser mit Zusätzen (wie Stärke, Parfüm, Weichspüler oder andere Chemikalien) dürfen nicht in den Wassertank eingefüllt werden. Das Gerät könnte dadurch beschädigt werden, da sich Rückstände in der Dampfkammer bilden könnten. Diese Rückstände können beim Ausfallen durch die Dampfaustrittsö nungen das Bügelgut verunreinigen. Bedienung Vor dem ersten Gebrauch

• Reinigen Sie die Bügelsohle mit einem leicht feuch- ten Tuch.

• Um vor dem ersten Gebrauch alle Rückstände zu entfernen, bügeln Sie bitte einige Male über ein altes, sauberes Tuch. Bügeln ohne Dampf HINWEIS:

• Sortieren Sie die Wäschestücke nach Bügeltempe- raturen.

• Stellen Sie den Temperaturregler immer auf „0“, bevor Sie das Gerät an der Steckdose anschließen bzw. vom Netz trennen.

• Stellen Sie das Bügeleisen auf die Abstell äche (11).

• Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Schutzkontaktsteckdose 230 V, 50 Hz.

• Stellen Sie die Temperatur am Temperaturregler (1) ein. Wenn Sie emp ndliche Wäsche zu bügeln haben, beginnen Sie mit der niedrigsten Temperatur. HINWEIS: Die Kontrolllampe (12) am Bügeleisen zeigt den Heizvorgang an. Sobald diese erlischt, ist die Be- triebstemperatur erreicht. Nun können Sie mit dem Bügeln beginnen.

• Stellen Sie nach Gebrauch den Temperaturregler immer auf „0“ und ziehen Sie den Netzstecker des Gerätes (die Kontrollleuchte im Gri erlischt). 05-DBS 5532.indd 505-DBS 5532.indd 5 16.02.2009 9:33:14 Uhr16.02.2009 9:33:14 UhrDeutsch

Dampfbügeln WARNUNG: Das Bügeleisen stößt eine große Menge heißen Dampf aus. Es besteht Verbrennungsgefahr. ACHTUNG: Achten Sie beim Dampfbügeln darauf, dass der Was- sertank immer ausreichend gefüllt ist. Ein Betrieb ohne Wasser schadet dem Gerät. ACHTUNG Inbetriebnahme: Gehen Sie dazu wie folgt vor:

• Füllen Sie den Tank nur bis zur Maximalmarke. Nicht überfüllen!

• Sollte sich noch Restwasser im Tank be nden, empfehlen wir folgendes:

• Bügeln Sie so lange mit Dampf, bis die Kontroll- leuchte (5) den Wassermangel anzeigt und kein Dampf mehr aus der Bügelsohle austritt. Füllen Sie dann vorschriftsgemäß den Wassertank auf (siehe unter „Wie fülle ich während des Betriebs Wasser nach“). oder:

• Schütten Sie das Restwasser in einen Messbe- cher und füllen ihn bis zur Maximalmarke des Tanks (0,7 Liter) mit destilliertem Wasser auf.

• Schließen Sie den Wassertank.

• Schließen Sie die Basisstation an eine 230V/50Hz Schutzkontaktsteckdose an.

• Schalten Sie den Schalter (4) an der Basis ein.

• Stellen Sie die gewünschte Temperatur im Bereich „• •“ bis „• • •“ ein.

• Warten Sie, bis die Kontrollleuchte (6) an der Basis au euchtet.

• Drücken Sie nun die Dampfstoßtaste (12) für mindestens 1 Minute oder benutzen Sie den Riegel (13), um die Dampfstoßtaste festzustellen. HINWEIS:

• Diese Zeit wird benötigt, damit der Dampf zum Bügeleisen gelangt.

• Halten Sie ein Tuch bereit! In der ersten Phase dieses Vorgangs wird auch Wasser aus der Bügelsohle austreten.

• Wenn nur noch Dampf ohne Wasser austritt, können Sie den Vorgang abbrechen. Betätigen Sie dann noch 2-3 Mal die Dampfstoßtaste, ohne Ihre Bügelwäsche zu berühren.

• Nachdem Sie einige Male über ein altes aber sauberes Tuch gebügelt haben, ist Ihre Station einsatzbereit.

• Um die Menge des Dampfes zu regulieren, benutzen Sie den Dampfregler (7).

• Beim Bügeln mit niedrigen Temperaturen, achten Sie bitte darauf, ohne Dampf zu bügeln. Bei zu niedriger Temperatur ist es üblich, dass Wasser aus der Bügel- sohle austritt. Vertikal Steam Ermöglicht den Dampfstoß in vertikaler Stellung. Hängen Sie ihre Wäsche dazu auf einen Bügel und füh- ren Sie das Bügeleisen ca. 2-3 cm nah heran. Wie fülle ich während des Betriebes Wasser nach? Sinkt der Druck während des Betriebes, können Sie den Tank zwischendurch mit Wasser nachfüllen. Füllen Sie das Wasser nach, bevor der Tank ganz leer ist. Die Leuch- te (5) zeigt den Wassermangel an.

• Sollten Sie mit Dauerdampf gearbeitet haben, lösen Sie die Verriegelung (13).

• Schalten Sie den Schalter (4) an der Basis aus. HINWEIS: Sollte sich noch Restdruck im Wassertank be nden, wird das Ö nen des Wassertankverschlusses (10) durch eine Sicherheitssperre verhindert. WARNUNG: Zum sicheren Ö nen muss erst der Restdruck abgelassen werden.

• Mit der Dampfstoß-Taste (12) können Sie den Rest- dampfdruck ablassen. Wenn kein Dampf mehr aus der Bügelsohle austritt, ziehen Sie den Netzstecker und ö nen Sie vorsichtig den Wassertankverschluss (10). WARNUNG:

• Der Verschluss ist heiß. Verbrennungsgefahr!

• Kommen Sie nicht in Berührung mit dem heißen Bügeleisen! HINWEIS: Sollte sich der Wassertankverschluss noch nicht ö nen lassen, braucht das Gerät noch 2 bis 3 Minuten um sich abzukühlen. Lassen Sie dann noch einmal den Restdruck ab.

• Füllen Sie den Tank mit Hilfe des Trichters. Nicht überfüllen! Achten Sie auf Wasserspritzer, die eventuell aus dem Behälter austreten können. Um ein Spritzen von Wasser zu vermeiden, sollte das Wasser nach Ö nen des Sicherheitsverschlusses und einer Abkühlphase von 1 bis 2 Minuten langsam in den Trichter eingefüllt werden.

• Schließen Sie den Wassertank.

• Setzen Sie den Bügelbetrieb fort. HINWEIS: Halten Sie ein Tuch bereit! Im ersten Moment kann auch Wasser aus der Bügelsohle austreten. WARNUNG: Ö nen Sie den Wassertankverschluss niemals wäh- rend des Gebrauchs. 05-DBS 5532.indd 605-DBS 5532.indd 6 16.02.2009 9:33:14 Uhr16.02.2009 9:33:14 UhrDeutsch

• Stellen Sie nach dem Gebrauch den Temperaturreg- ler immer auf „0“, (die Kontrollleuchte im Gri des Bügeleisens erlischt).

• Schalten Sie den Schalter (4) an der Basis aus.

• Ziehen Sie den Netzstecker aus der Steckdose.

• Behalten Sie den Stecker in der Hand.

• Drücken Sie die Taste (8) für die Kabelaufwicklung und führen Sie das Kabel nach. Halten Sie das Kabel fest, um ein Herumschlagen zu vermeiden.

• Lassen Sie das Gerät abkühlen, bevor Sie es wegräu- men. Selbstreinigung (Self-Cleaning) Durch die große Hitze und den Dampfdruck werden Rückstände, die sich in der Bügelsohle bilden, selbständig entfernt. Reinigung WARNUNG:

• Ziehen Sie immer den Netzstecker vor der Reini- gung!

• Warten Sie bis das Gerät vollständig abgekühlt ist!

• Das Gerät auf keinen Fall zum Reinigen in Wasser tauchen. Es könnte zu einem elektrischen Schlag oder Brand führen. ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheu- ernde Gegenstände.

• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

• Reinigen Sie das Gehäuse mit einem trockenen Tuch.

• Die Sohle und die Abstell äche mit einem leicht feuchten Tuch reinigen.

• Restliches Wasser kann im Wassertank verbleiben, sollte jedoch ausgeschüttet werden, wenn es sich über einen längeren Zeitraum im Tank be ndet. Störungsbehebung Störung Mögliche Ursache Abhilfe Gerät ohne Funktion Defekte Netzsteckdose Probieren Sie eine andere Steckdose aus Das Gerät ist plötzlich während des Betriebes ohne Funktion Ist der Stromkreis überlastet? Kontrollieren Sie die Haussicherung Störung Mögliche Ursache Abhilfe Beim Dampf- betrieb tritt Wasser an der Bügelsohle aus Der Temperatur- regler am Bügel- eisen ist zu klein eingestellt Wählen Sie eine höhere Temperatur Der nötige Dampf- druck ist noch nicht aufgebaut

• Warten Sie, bis die Kontroll- leuchte (6) an der Basis au euchtet

• Betätigen Sie 2-3 Mal die Dampfstoßta- ste, ohne Ihre Bügelwäsche zu berühren Es ist zu viel Was- ser im Tank Entleeren Sie den Tank und füllen Sie nur die angege- bene maximale Wassermenge ein. Beachten Sie dabei die oben genann- ten Anweisungen! Bei erneuter Inbetrieb- nahme hören Sie laute Geräusche im Wassertank. Seit der letzten Benutzung ist der Tankverschluss nie geö net worden. Es hat sich ein Unterdruck aufge- baut. Beim Erhitzen platzen aufstei- gende Luftblasen im Tank. Dies ist ein normaler Vorgang. Betätigen Sie 2 bis 3 Mal die Dampf- drucktaste, um ei- nen Druckausgleich zu scha en. Während des Betriebes tritt Dampf aus dem Verschluss (10) aus. Das Gerät ist defekt. Wenden Sie sich bitte an unseren Service. Technische Daten Modell:................................................................................DBS 5532 Spannungsversorgung: ...........................................230 V, 50 Hz Leistungsaufnahme: ..........................................................2000 W Schutzklasse: ......................................................................................Ι Maximale Füllmenge des Wassertanks: ..................... 0,7 Liter Dampfdruck ............................................................................3,5 bar Nettogewicht: ......................................................................... 3,3 kg Technische Änderungen vorbehalten! 05-DBS 5532.indd 705-DBS 5532.indd 7 16.02.2009 9:33:15 Uhr16.02.2009 9:33:15 UhrDeutsch

Konformitätserklärung Hiermit erklärt die Firma ETV - Elektro-Technische Ver- triebsgesellschaft mbH, dass sich das Gerät DBS 5532 in Übereinstimmung mit den grundlegenden Anforderun- gen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungs- richtlinie (2006/95/EG) be ndet. Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater

Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum. Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten. Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung ge- eignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind

der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns. Be ndet sich das Gerät zum Zeitpunkt des Garantie- falls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach

Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel er-

bracht, die auf der Nichtbeachtung der Gebrauchsan- weisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststo . Schließ- lich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht

verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacher- füllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt. Stand 03 2008 Garantieabwicklung Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen. Die schnellste und komfortabelste Möglichkeit ist die An- meldung über unser SLI (Service Logistik International) Internet-Serviceportal. www.sli24.de Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation. Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen. Alternativ können Sie uns den Servicefall per E-Mail hotline@etv.de oder per Fax 0 21 52 – 20 06 15 97 mitteilen. Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, so- weit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben. Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner. Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei. Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden. Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen. ETV Elektro-Technische Vertriebsgesellschaft mbH Industriering Ost 40 D-47906 Kempen/Germany 05-DBS 5532.indd 805-DBS 5532.indd 8 16.02.2009 9:33:16 Uhr16.02.2009 9:33:16 UhrDeutsch

Bedeutung des Symbols „Mülltonne“ Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll. Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elekt- rogeräte ab, die Sie nicht mehr benutzen werden. Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden. Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten. Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltun- gen. 05-DBS 5532.indd 905-DBS 5532.indd 9 16.02.2009 9:33:16 Uhr16.02.2009 9:33:16 UhrNederlands
