Marke	Danfoss
Modell	RET2000 MS
Produkttyp	Elektronischer Raumthermostat
Stromversorgung	230 Vca ±15 %, 50/60 Hz
Temperaturbereich (Heizen)	5 °C bis 30 °C
Temperaturbereich (Kühlen)	16 °C bis 36 °C
Kontaktbelastung	3 A bei 230 Vca
Schaltertyp	1 x SPDT, Type 1B
Schutzart	IP20
Abmessungen (H x B x T)	84 x 84 x 35 mm
Gewicht	200 g
Empfohlene Montage	In 1,5 m Höhe, fern von Luftzügen und Wärmequellen
Regelung	Ein/Aus oder Zeitproportional (TPI)
Betriebsarten	Heizen und Kühlen wählbar
ERP-Klasse	IV
Effizienzgewinn	2 %
Konformität	EN 60730-2-9
Verschmutzungsgrad	2
Nennstoßspannung	2,5 kV
Kugeldruckprüfung	75 °C
Softwareklasse	A
Verriegelung und Begrenzung	Einstellbare untere (S1) und obere (S2) Temperaturgrenzen, Einschalttemperatur (S3)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel oder Lösungsmittel verwenden.
Sicherheit	Installation durch einen qualifizierten Elektriker. Vor Arbeiten Strom abschalten.
Ersatzteile und Reparierbarkeit	Keine austauschbaren Teile. Bei Defekt muss das Gerät ersetzt werden.

Häufig gestellte Fragen - RET2000 MS DANFOSS

Wie installiere ich den Thermostat RET2000 MS?

Installieren Sie den Thermostat in etwa 1,5 m Höhe, fern von Luftzügen und Wärmequellen (Heizkörper, direkte Sonneneinstrahlung). Die Installation darf nur durch einen qualifizierten Elektriker erfolgen. Befolgen Sie den in der Anleitung enthaltenen Schaltplan.

Was ist der Unterschied zwischen den Modi Ein/Aus und Chrono?

Im Modus Ein/Aus wird der Heizkessel basierend auf einer festen Temperaturdifferenz geschaltet. Der Modus Chrono (TPI) ist eine Energiesparfunktion, die den Heizkessel in regelmäßigen Abständen einschaltet, um die Solltemperatur zu erreichen, ohne sie zu überschreiten, wodurch Komfort und Effizienz verbessert werden.

Wie stelle ich die Temperaturgrenzen ein?

Im Ruhemodus halten Sie die Taste V (Heizen) oder ∧ (Kühlen) 5 Sekunden lang gedrückt, um in die erweiterten Einstellungen zu gelangen. Verwenden Sie die Parameter S1 (untere Grenze) und S2 (obere Grenze), um den zulässigen Bereich festzulegen. Drücken Sie gleichzeitig beide Tasten, um den Parameter zu wechseln, und verlassen Sie den Menüpunkt durch erneutes 5-Sekunden-Drücken beider Tasten.

Kann ich diesen Thermostat zum Kühlen verwenden?

Ja, der RET2000 MS unterstützt die wählbaren Modi Heizen und Kühlen. Der Temperaturbereich im Kühlmodus beträgt 16 °C bis 36 °C.

Wie sperre ich die Tastatur?

Die Tastatursperre wird über den Mikroschalter aktiviert. Konsultieren Sie die Anleitung, um die Hardwaresperre zu konfigurieren. Sobald aktiviert, sind nur noch Einstellungen über die Mikroschalter möglich.

Was tun, wenn das Display blinkt?

Ein Blinken der Anzeige zeigt an, dass sich der Thermostat im erweiterten Einstellmodus befindet. Wenn Sie keine Änderungen vornehmen möchten, warten Sie 2 Minuten: Der Thermostat kehrt automatisch in den Ruhemodus zurück, ohne die Änderungen zu speichern.

Wie lange halten die Batterien?

Das Modell RET2000 MS wird netzbetrieben. Bei den Varianten RET2000B und RET2000M mit Batteriebetrieb beträgt die Lebensdauer mit AA-Alkalibatterien mindestens 2 Jahre.

Wie setze ich den Thermostat zurück?

Um die erweiterten Einstellungen zurückzusetzen, halten Sie beide Tasten im Ruhemodus gleichzeitig länger als 5 Sekunden gedrückt. Dadurch wird der Einstellmodus ohne Speichern verlassen. Ein Werksreset ist in der Anleitung nicht beschrieben.

Welche Zyklen für den Chrono-Modus verwenden?

Verwenden Sie 6 oder 12 Zyklen für Heizsysteme mit Heizkörpern und 3 Zyklen für Fußbodenheizung. Diese Einstellungen sind über die Mikroschalter einstellbar.

Zeigt der Thermostat die Raumtemperatur an?

Ja, das Display zeigt die Raumtemperatur an. Sollwerte und Einstellungen werden beim Ändern ebenfalls angezeigt.

BEDIENUNGSANLEITUNG RET2000 MS DANFOSS

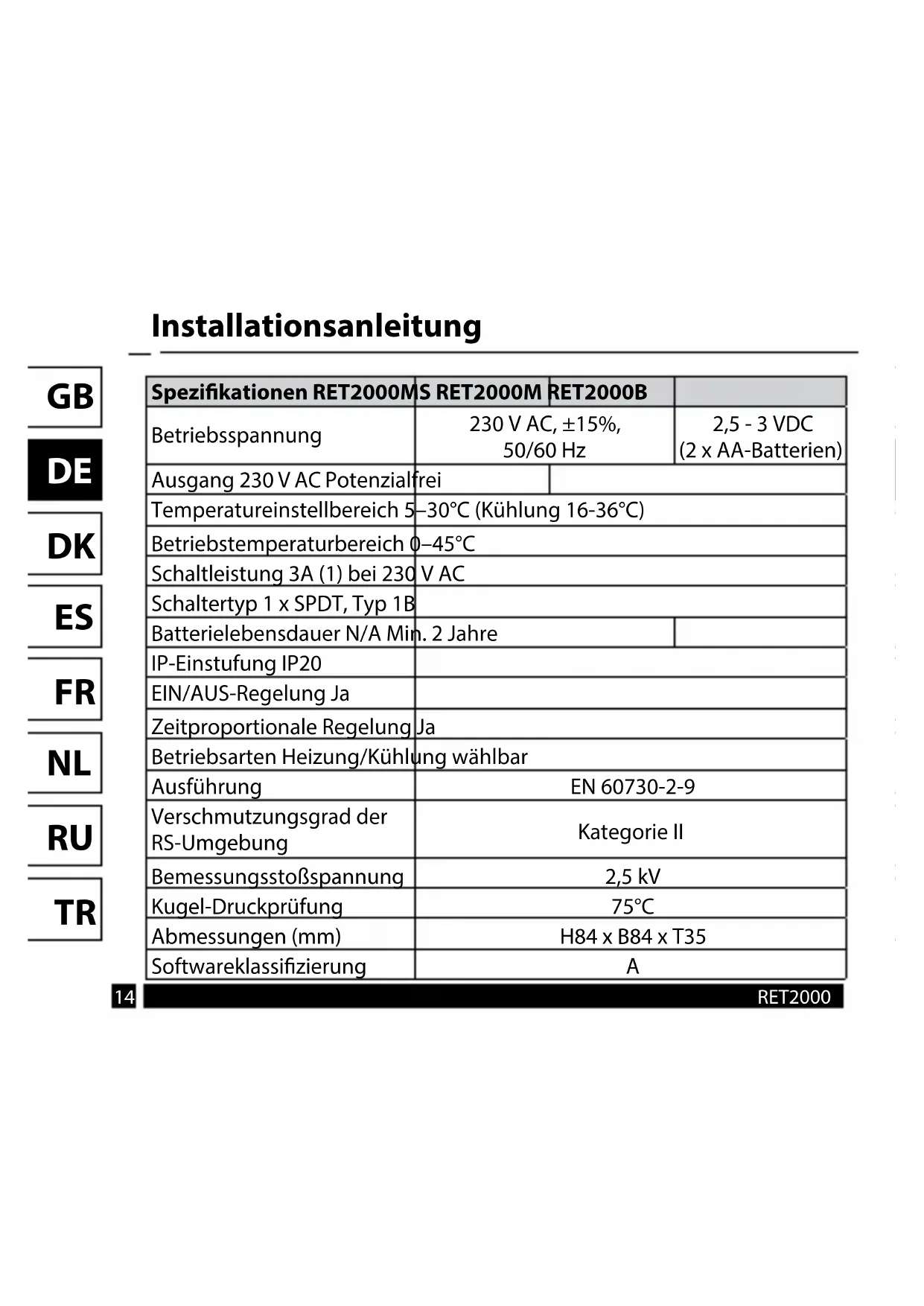

Installationsanleitung

Spezifikationen RET2000M	S RET2000M	RET2000B
Betriebsspannung	230 V AC, ±15%, 50/60 Hz		2,5 - 3 VDC (2 x AA-Batterien)
Ausgang 230 V AC Potenzialfrei
Temperatureinstellbereich 5-30°C (Kühlung 16-36°C)
Betriebstemperaturbereich 0-45°C
Schaltleistung 3A (1) bei 230 V AC
Schaltotyp 1 x SPDT, Typ 1B
Batterielebensdauer N/A Min. 2 Jahre
IP-Einstufung IP20
EIN/AUS-Regelung Ja
Zeitproportionale Regelung Ja
Betriebsarten Heizung/Kühlung wählbar
Ausführung	EN 60730-2-9
Verschmutzungsgrad der RS-Umgebung	Kategorie II
Bemessungsstoßspannung	2,5 kV
Kugel-Druckprüfung	75°C
Abmessungen (mm)	H84 x B84 x T35
Softwareklassifizierung	A

RET2000

Installationsanleitung

ErP-Klasse
Die in thisem Dokument aufgeführten Produkte sind gemäß dem Datenblatt für das Richtliniensystem für energieverbrauchsrelevante Produkte (Energy Related Products, ErP) und gemäß dem ErP-System-Typenschild klassifiziert bzw. erhöhungen deren Erstellung. Die Verpflichtung zur ErP-Kennzeichnung besteht seit dem 26. September 2015.
ErP-Klasse	Produktfunktion und ErP-Beschreibung	Zusätzliche Effizienzsteigerung
IV	TPI-Raumthermostat zur Verwendung mit Ein-/Aus-AusgangsheizsystemenEin elektronischer Raumthermostat, welcher sowohl die Thermostat-Zyklusrate als auch die zyklusinterne Ein-/Aus-Rate des Heizsystems proportional zur Raumtemperatur regelt. Das TPI-Re-gelungskonzept senkt die durchschnittliche Wassertemperatur, optimiert die Genauigkeit der Raumtemperaturregelung und erhöht die Systemeffizienz.	2%

Danfoss Heating

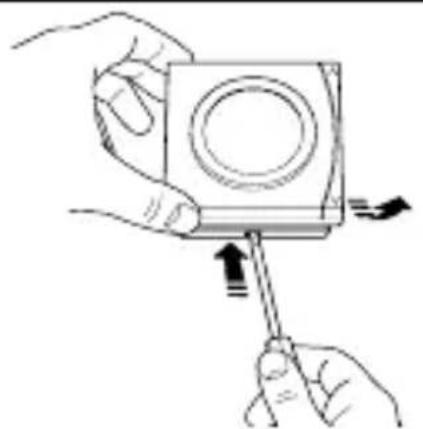

Montage

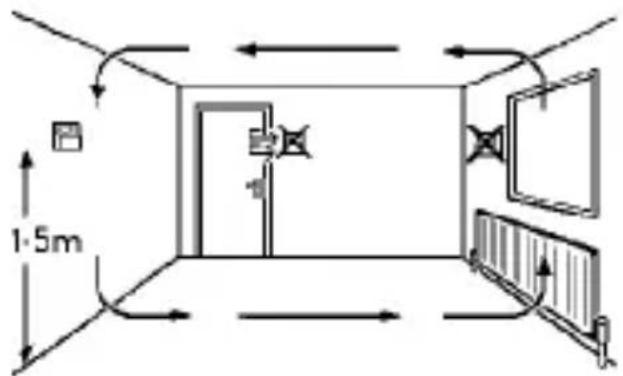

Bringen Sie den Thermostat auf einer Höhe von ungebahr 1,5 m vom Boden an. Er sollte abseits von Zugluft oder Wärmequellen wie Heizkörpern, offen Flammen oder direkter Sonnenbestrahlung platziert sein.

Bitte beachten:

Dieses Produkt darf nur von einer Elektrofachkraft oder einem qualifizierten Heizungsinfallateur gemäß der aktuellen Ausgabe der IEEE- und VDE-Elektröinstallationsrichtlinien installiert werden.

Verdrahtung

RET2000B

GB

DE

DK

ES

FR

NL

RU

TR

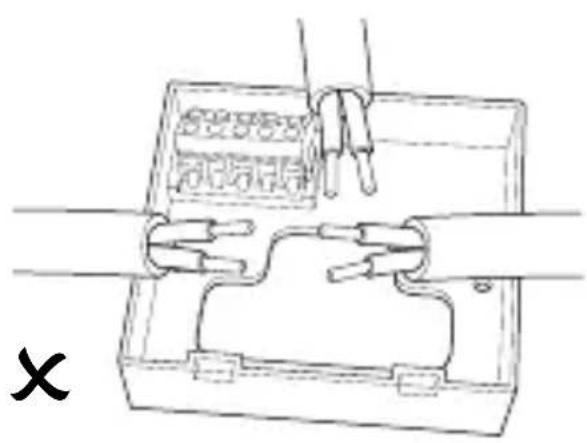

Verdrahtung

GB

RET2000M

DE

DK

ES

FR

NL

RU

TR

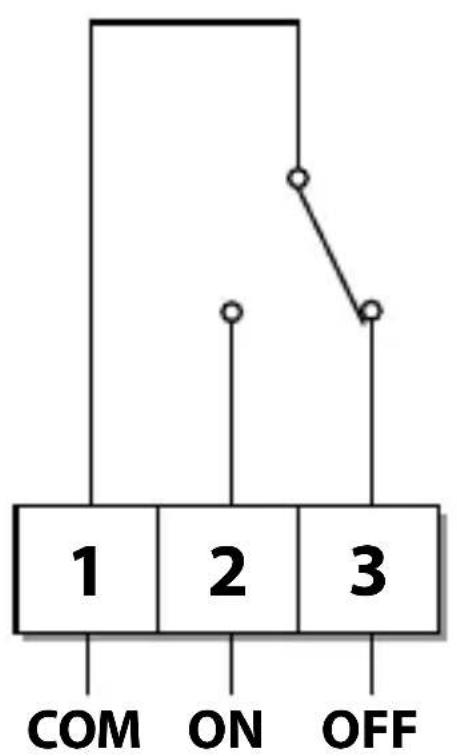

Verdrahtung

RET2000MS

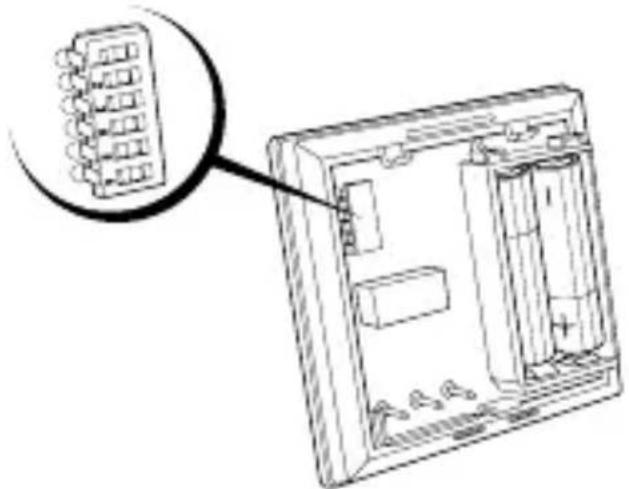

DIL-Schalter-Einstellungen

GB

DE

DK

ES

FR

NL

RU

TR

Schieben Sie die DIL-Schalter auf die gewünschten Einstellungen.

ON/OFF - Heizung wird eingeschaltet, wenn die Temperatur unter dem eingestellen Wert liegt und ausgeschaltet, wenn sie darüber liegt (im Kuhlmodus genau umgekehrt).

CHRONO - Energiesparfunktion, wobei der Heizkessel in regelmäßigen Abständen angefeuert wird, um die eingestellte Temperatur zu erreichen. Für den Nutzer entsteht ein gleichmäßiges Raumklima.

Verwenden Sie für Heizkörpersysteme 6 oder 12 Zyklen
Verwenden Sie 3 Zyklen für Fußbodenheizungen

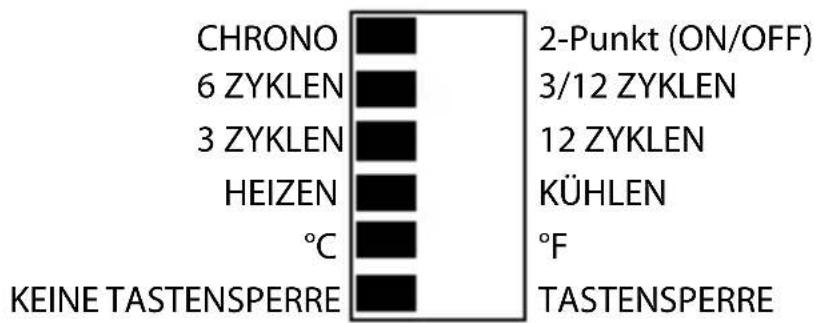

DIL-Schalter-Einstellungen

Auswahl Heizfunktion

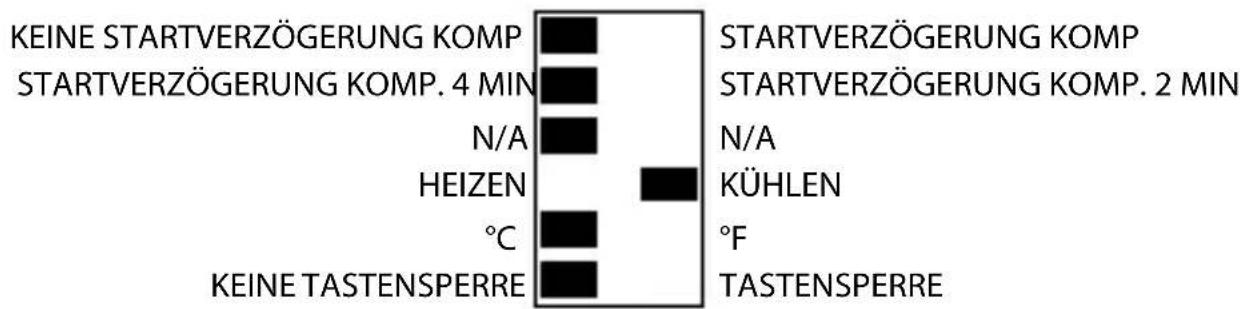

Auswahl Kuhlfunktion

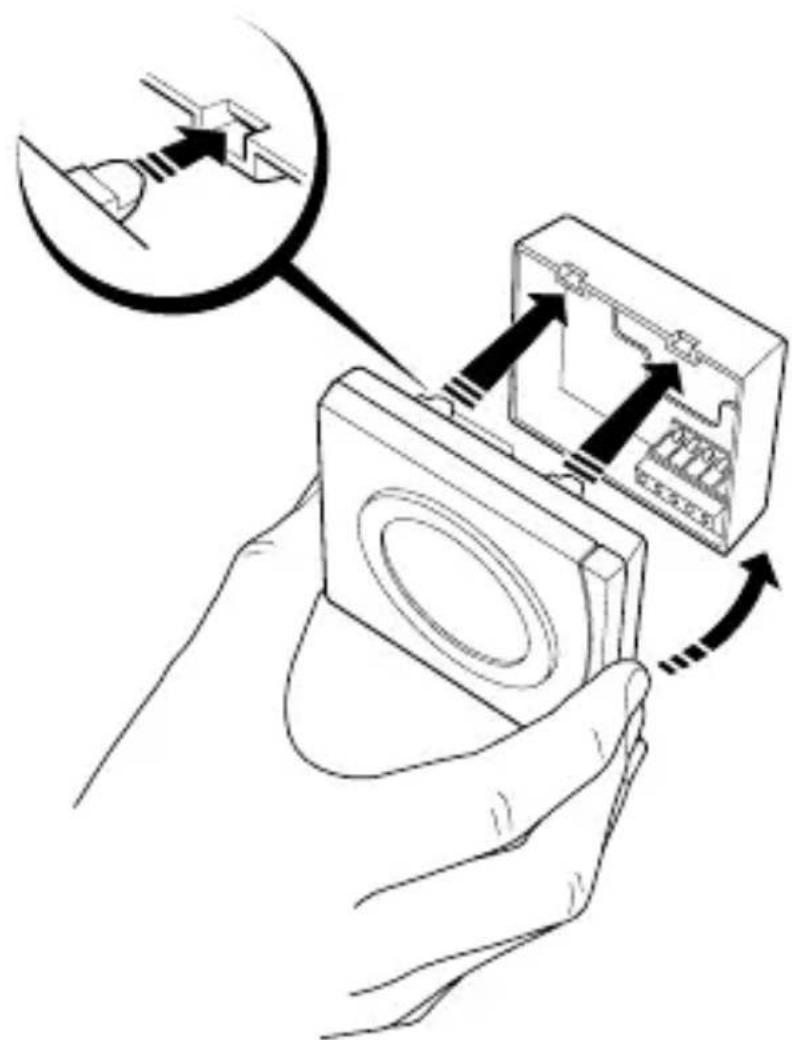

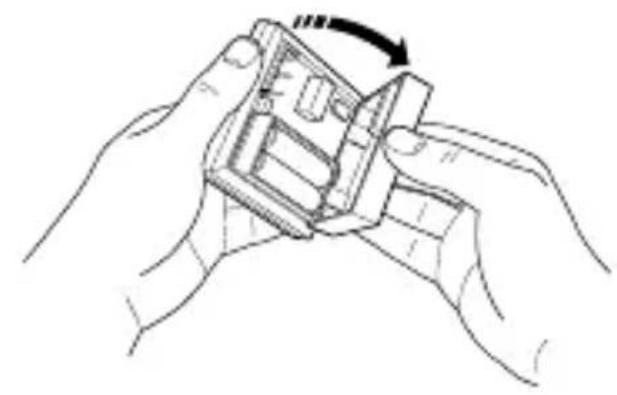

Montage

GB

DE

DK

ES

FR

NL

RU

TR

Begrenzung und Verriegelung

RET2000 verfügbar über einen Erweiterten Programmiermodus, um Temperatur- und andere Einstellungen zu begrenzen.

• Drücken Sie die Taste V im Heizbetrieb oder im Kuhlbetrieb, bis Sie den Standby-Modus erreichen.
• Lassen Sie die -oder V-Taste los und drücken Sie diese erneut 5 Sekunden lang, um den Erweiterten Programmiermodus zu aktivieren.
• Die Standby-Anzeige blinkt, um anzuzeigen, dass Sie sich im Erweiterten Programmiermodus befinden. Auf der Anzeige führen Sie abwechselnd die neue Eingabe mit dem aktuellen Wert für die jeweilige Einstellung.
• Um die Einstellung zu ändern, drücken Sie die - oder V-Taste.

• Wenn Sie beiden Tasten gleichzeitig drücken und wieder loslassen, überspringen Sie die Schritte S1 bis S3 und speichern die neue Einstellung.

• Um den Erweiterten Programmiermodus wieder zu deaktivieren und in den Standby-Modus darüberzukehren, drücken sie die beiden Tasten gleichzeitig mindestens 5 Sekunden lang.

• Wenn Sie im Erweiterten Programmiermodus mehr als 2 Minuten lang keine Tasten drücken, kehrt das System automatisch in den Standby-Modus zurück und die neue Einstellung wird nicht gespeichert.

S1 – Untere Temperaturgrenze

Mit dieser Einstellung kann eine andere Temperaturgrenze festgelegt werden. Die Temperaturuntergrenze kann im Heizmodus zwischen 5 °C (41 °F) und 30 °C (86 °F) und im Kühlmodus zwischen 16 °C (61 °F) und 36 °C (97 °F) eingestellt werden.

Die Standardeinstellung sieht für den Heizmodus 5 °C/41 °F und für den Kühlmodus 16 °C/61 °F vor.

S2 – Obere Temperaturgrenze

Mit dieser Einstellung kann eine obere Temperaturgrenze festgelegt werden. Die Temperaturobergrenze kann im Heizmodus zwischen 5 °C (41 °F) und 30 °C (86 °F) und im Kühlmodus zwischen 16 °C (61 °F) und 36 °C (97 °F) eingestellt werden. Wird bei S1 eine Untergrenze festgelegt, kann die Obergrenze bei S2 diese nicht untersreiben.

Die Standardeinstellung sieht für den Heizmodus 30 °C/86 °F und für den Kühlmodus 36 °C/97 °F vor.

S3 – Solltemperatur beim Einsatzen

These Einstellung legt die Solltemperatur beim Einsatzen fest, wenn die Lock-Funktion auf dem DIL-Schalter aktiviert ist. Dieser Wert kann zwischen der Temperaturober- und -untergrenze liegen, die in den Schritten S1 und S2 festgelegt wurden.

Die Stardeinstellung sieht für den Heizmodus 21 °C/70 °F und für den Kühlmodus 24 °C/75 °F vor.
