RET2000 MS - Termostato DANFOSS - Manual de uso y guía de instrucciones gratis

Marca	Danfoss
Modelo	RET2000 MS
Tipo de producto	Termostato ambiente electrónico
Alimentación	230 Vca ±15 %, 50/60 Hz
Rango de temperatura (calefacción)	5 °C a 30 °C
Rango de temperatura (refrigeración)	16 °C a 36 °C
Carga de contacto	3 A a 230 Vca
Tipo de conmutador	1 x SPDT, Tipo 1B
Índice de protección	IP20
Dimensiones (Al x An x Pr)	84 x 84 x 35 mm
Peso	200 g
Montaje recomendado	A 1,5 m del suelo, alejado de corrientes de aire y fuentes de calor
Regulación	Todo o Nada (On/Off) o Cronoproporcional (TPI)
Modos de funcionamiento	Calefacción y refrigeración seleccionables
Clase ERP	IV
Ganancia de eficiencia	2 %
Cumplimiento	EN 60730-2-9
Grado de contaminación	2
Tensión de impulsos nominal	2,5 kV
Ensayo con bola	75 °C
Clase del software	A
Bloqueo y limitación	Límites de temperatura inferior (S1) y superior (S2) ajustables, temperatura de consigna al encendido (S3)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No utilizar productos abrasivos ni disolventes.
Seguridad	Instalación por un electricista calificado. Cortar la alimentación antes de cualquier intervención.
Piezas de repuesto y reparabilidad	Ninguna pieza desmontable. En caso de defecto, el equipo debe ser reemplazado.

Preguntas frecuentes - RET2000 MS DANFOSS

¿Cómo instalar el termostato RET2000 MS?

Instale el termostato a aproximadamente 1,5 m del suelo, alejado de corrientes de aire y fuentes de calor (radiadores, luz solar directa). La instalación debe ser realizada por un electricista calificado. Siga el esquema de cableado proporcionado en el manual.

¿Cuál es la diferencia entre los modos On/Off y Chrono?

El modo On/Off activa la caldera según un diferencial de temperatura fijo. El modo Chrono (TPI) es una función de ahorro de energía que activa la caldera a intervalos regulares para alcanzar la temperatura de consigna sin excederla, mejorando así el confort y la eficiencia.

¿Cómo ajustar los límites de temperatura?

En modo de espera, mantenga presionado el botón V (calefacción) o ∧ (refrigeración) durante 5 segundos para ingresar a los ajustes avanzados. Utilice los parámetros S1 (límite inferior) y S2 (límite superior) para definir el rango permitido. Presione simultáneamente los dos botones para cambiar de parámetro y salga manteniendo presionados ambos botones durante 5 segundos.

¿Puedo usar este termostato para refrigeración?

Sí, el RET2000 MS admite los modos de calefacción y refrigeración seleccionables. El rango de temperatura en modo refrigeración es de 16 °C a 36 °C.

¿Cómo bloquear el teclado?

El bloqueo del teclado se activa mediante el microinterruptor. Consulte el manual para configurar el bloqueo de hardware. Una vez activado, solo son posibles los ajustes a través de los microinterruptores.

¿Qué hacer si la pantalla parpadea?

Un parpadeo del indicador indica que el termostato está en modo de ajuste avanzado. Si no desea modificar los ajustes, espere 2 minutos: el termostato vuelve automáticamente al modo de espera sin guardar los cambios.

¿Cuál es la duración de las pilas?

El modelo RET2000 MS se alimenta de la red eléctrica. Para las variantes RET2000B y RET2000M que usan pilas, la duración es de al menos 2 años con pilas alcalinas AA.

¿Cómo reiniciar el termostato?

Para restablecer los ajustes avanzados, mantenga presionados simultáneamente los dos botones durante más de 5 segundos en modo de espera. Esto sale del modo de ajuste sin guardar. No hay un restablecimiento de fábrica descrito en el manual.

¿Qué ciclos usar para el modo Chrono?

Use 6 o 12 ciclos para sistemas de calefacción con radiadores, y 3 ciclos para calefacción por suelo radiante. Estos ajustes son ajustables en los microinterruptores.

¿El termostato muestra la temperatura ambiente?

Sí, la pantalla muestra la temperatura ambiente. Los valores de consigna y los ajustes también se muestran al modificar.

MANUAL DE USUARIO RET2000 MS DANFOSS

Instruetiones de instalación

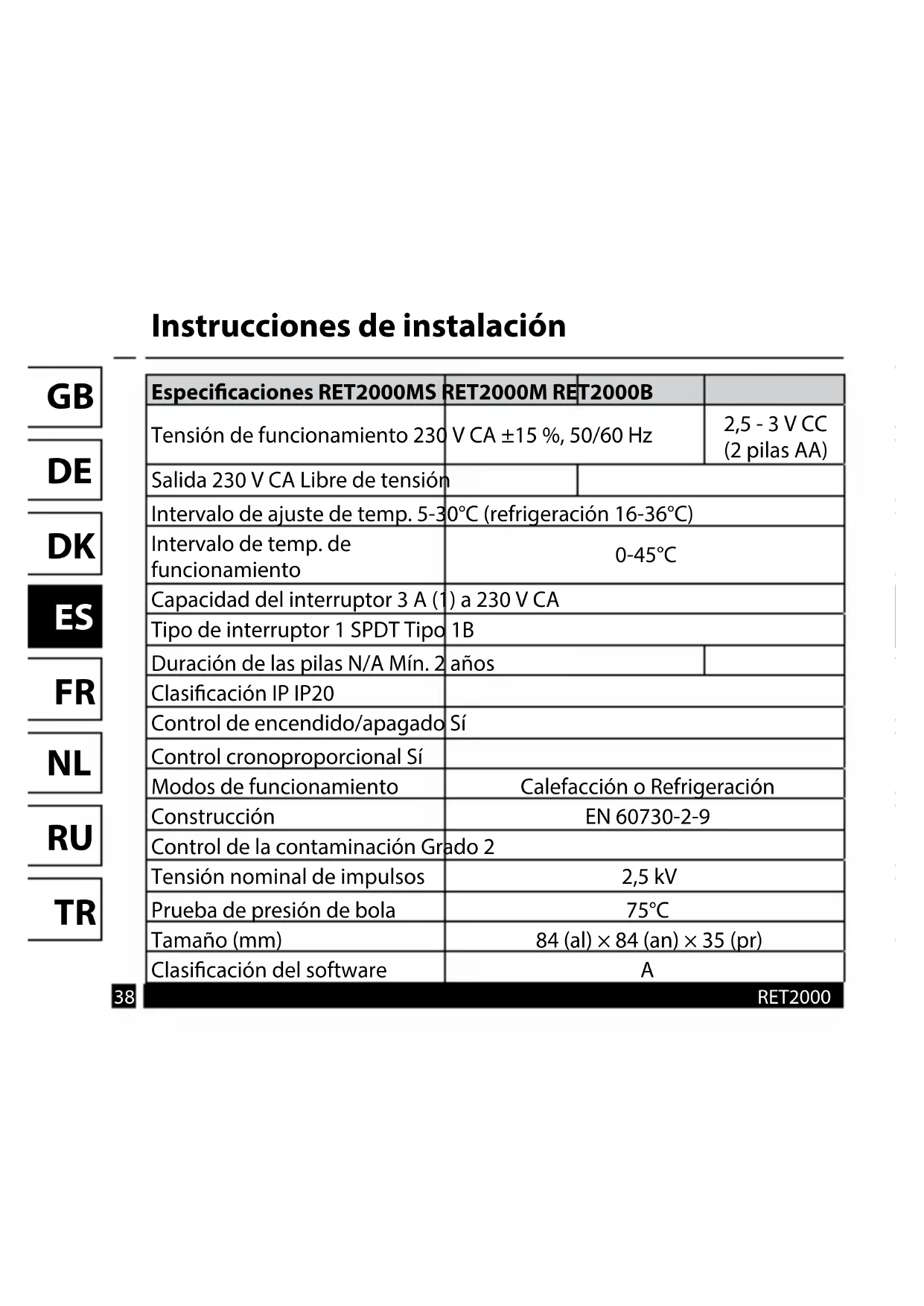

Especillas Ret2000MS	RET2000M	RET2000B
Tensión de funciona 230	V CA ±15 %, 50/60 Hz		2,5 - 3 V CC (2 pilas AA)
Salida 230 V CA Libre de tension
Intervalo de ajuste de temp. 5-30°C (refrigeración 16-36°C)
Intervalo de temp. de funciona 0-45°C
Capacidad del interruptor 3 A (1) a 230 V CA
Tipo de interruptor 1 SPDT Tipo 1B
Duración de las pilas N/A Mín. 2	años
Clasificación IP IP20
Control de encendido/apagado	Sí
Control cronoproporcional Sí
Modos de funciona	Calefacción o Refrigeración
Construccion	EN 60730-2-9
Control de la contaminación Grado 2	2,5 kV
Tensión nominal de impulsos
Prueba de presión de bola	75°C
Tamaño (mm)	84 (al) × 84 (an) × 35 (pr)
Clasificación del software	A

RET2000

Instrucciones de instalación

Clase de PRE
Los produits representados en este documento estáns clasificados según la Directiva de produits relacionados con la energia (PRE) y son aptos para la Cumplimentación de la ficha de paquete del systema y la etiqueta de datos delsystema PRE. La obligación de etiquetuado PRE será vigente a partir del 26 de septiembre de 2015.
Clase de PRE	Descripción del PRE y la función del producto	Aumento de la eficiencia adicional
IV	Termostato de ambientep TPI, para uso con calentadores de encendido y apagado según demanda Un termostato de ambiente electrónico que controla la velocidad de ciclo del termostato y la relaciún de encendido/ apagado durante el ciclo del propor- cional del calentador con afecto a la temperatura ambiente. La estrategia de control TPI reduce la temperaturamedia del agua, mejora la precision del control de la temperatura ambiente y aumento la eficiencia del systema	2%

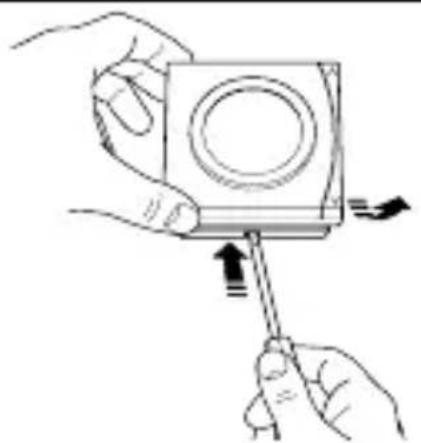

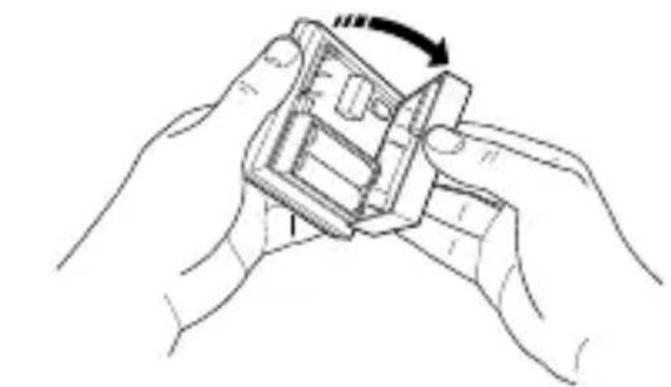

Montaje

GB

DE

DK

ES

FR

NL

RU

TR

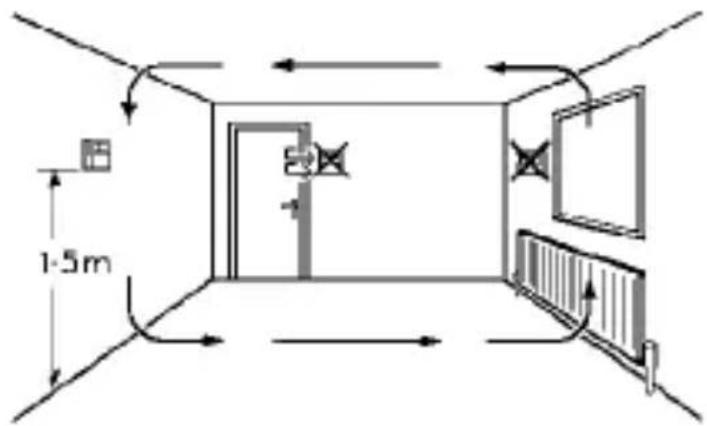

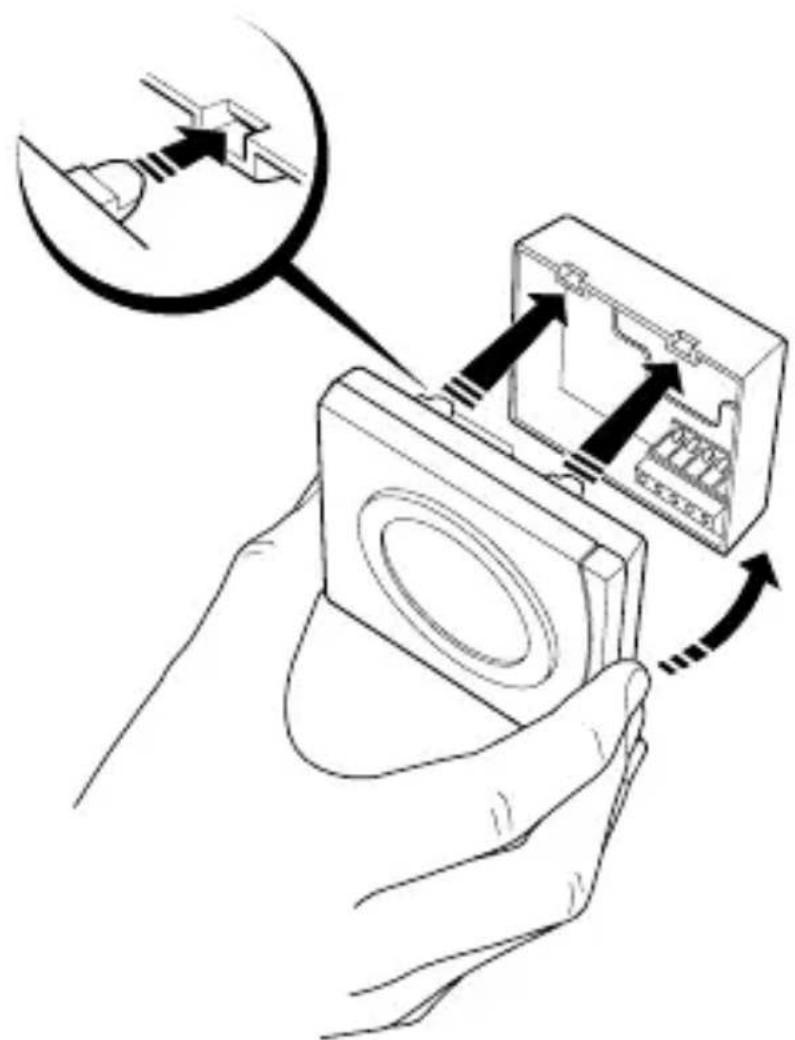

Instalar a una alta
aproximada de 1,5 m del
suelo, alejado de corrientes
de aire o fuentes de
calor como radiadores,
chimeneas o la luz directa
del sol.

Nota:

la instalación de este producto solo puede serheetsada a cabo por electricistas cualeslos o instaladores de calefaction formados, de conformidad con la norma IEEE de cableado vigente.

Cableado

RET2000B

GB

DE

DK

ES

FR

NL

RU

TR

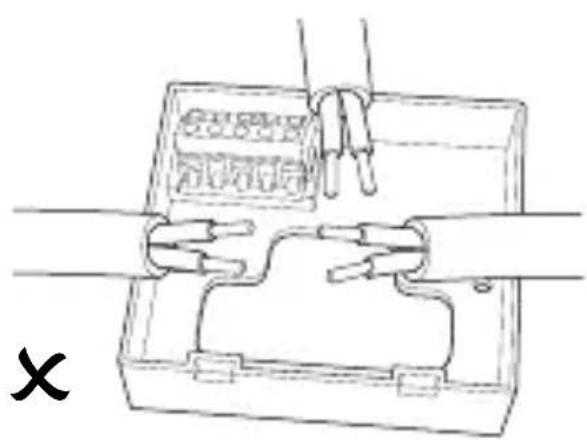

Cableado

RET2000M

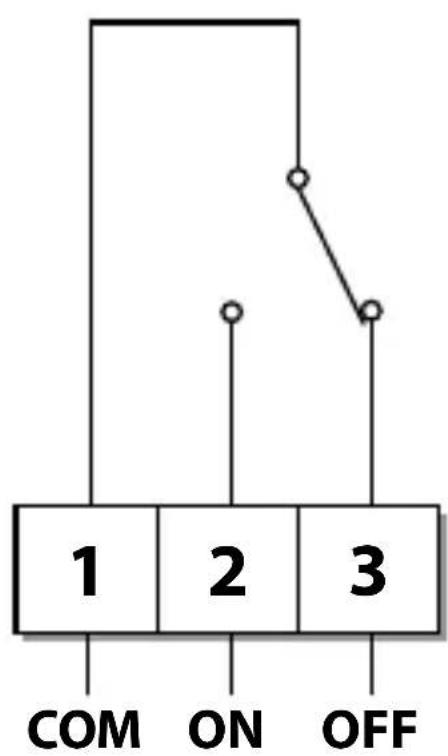

Cableado

RET2000MS

Configuración del interruptor DIL

GB

DE

DK

ES

FR

NL

RU

TR

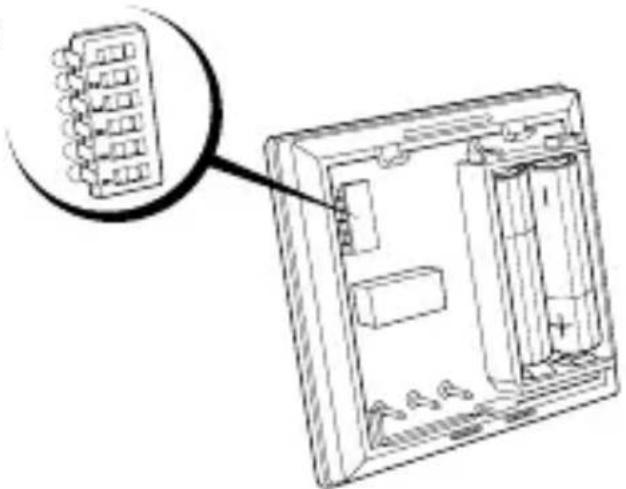

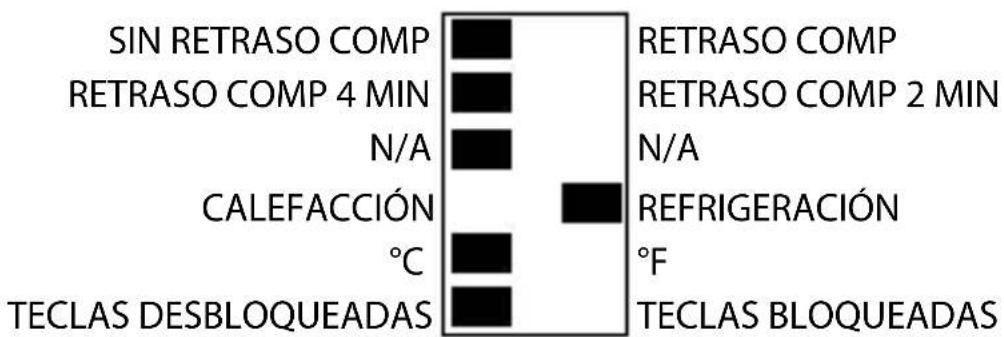

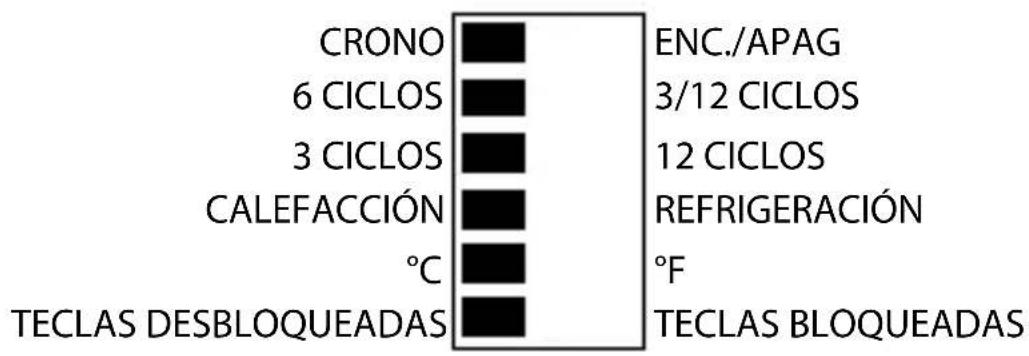

Coloque los interruptores DIL segun la configuracion deseada.

ENCENDIDO/APAGADO: el sistemas se enciende cuando está por debajo de la temperature ajustada y se apaga cuando está por encima de la misma (al contrario en modo de refrigeracion).

CRONO: funciona de ahora energetico que enciende la caldera a intervalos regulares para Maintener la energia ajustada y como proportionsar una energia ambiente constante al usuario.

• utilise 6 o 12 ciclos para sistemas de radiador
• utilise 3 ciclos para suelo radiante

Configuración del interruptor DIL

Selección de calefaction

Selección de refrigeración

Montaje

GB

DE

DK

ES

FR

NL

RU

TR

Bloqueo y limitador

El RET2000 cuenta con un modo de programacion avanzada que permitte configurar los ajustes de bloqueo y limitador de la temperatura.
- Presione el botón V si está en modo de calefacción o el botón A si está en modo de refrigeración, hasta临港 al modo en espera.
- A continuación, suele el botón ∧ o V y manténgalo presionado durante más de 5segundos para entrada en el modo de programación avanzada.
- Para indicar que launidad está en modo de programación avanzada, elindicador de «en espera» parpadea y la pantalla muestra el numero de ajuste, que se alterna con el valor actuarr para这么做 ajuste.
- Para cambiar el ajuste, presione el botón ∧ o V.

• Si pulsa y suelta simultáneamente los dos botones, se saltará los pasos S1 a S3 y guardará el valor ajustado actual en caso de haberlo modificado.
• Para salir del modo del programañación avanzada y volver al modo en esper, mantenga pulsados los dos botones durante más de 5seguidos.
• Si no pulsa ningún botón durante más de 2 horas cuando está en modo de programación avanzada, launidad volverá automatistically al modo en esperá, y el valor del ajuste actual no seguardará.

S1: límite inferior de temperatura

Este ajuste permite configurar un límite inferior de temperatura. El límite inferior puede configurarse entre 5 °C (41 °F) y 30 °C (86 °F) en modo de calefacción, o entre 16 °C (61 °F) y 36 °C (97 °F) en modo de refrigeración.

Valor predeterminado: 5 °C/41 °F en modo de calefacción o 16 °C/61 °F en modo de refrigeración.

S2: límite superior de temperatura

Este ajuste le permitted configurar un límite superior de temperatura. El límite superior pode configurarse entre 5 °C (41 °F) y 30 °C (86°F) en modo de calefacción, o entre 16 °C (61 °F) y 36 °C (97 °F) en modo de refrigeración. No obstarve, este dependerá del límite inferior de temperatura configurado en S1: el límite superior de temperatura no pueda ser inferior al límite inferior de temperatura.

Valor predefinido: 30 °C/86 °F en modo de calefacción o 36 °C/97 °F en modo de refrigeración.

S3: Ajuste de temperatura de encendido

Este ajuste define el ajuste de encendido cuando el botón de bloqueo está activado en el interruptor DIL.Puede configurarse entre los values de límite superior e inferior de temperatura ajustados en S1 y S2.

Valor predefinido: 21 °C/70 °F en modo de calefacción o24 °C/75 °F en modo de refrigeración.
