Mærke	Danfoss
Model	RET2000 MS
Produkttype	Elektronisk rumtermostat
Strømforsyning	230 VAC ±15 %, 50/60 Hz
Temperaturområde (opvarmning)	5 °C til 30 °C
Temperaturområde (køling)	16 °C til 36 °C
Kontaktbelastning	3 A ved 230 VAC
Afbrydertype	1 x SPDT, Type 1B
Beskyttelsesklasse	IP20
Mål (H x B x D)	84 x 84 x 35 mm
Vægt	200 g
Anbefalet montering	1,5 m over gulvet, væk fra træk og varmekilder
Regulering	Tænd/sluk (On/Off) eller kronproportional (TPI)
Driftstilstande	Opvarmning og køling kan vælges
ERP-klasse	IV
Effektivitetsforbedring	2 %
Overensstemmelse	EN 60730-2-9
Forureningsgrad	2
Nominel stødspænding	2,5 kV
Kugleprøve	75 °C
Softwareklasse	A
Låsning og begrænsning	Justerbare nedre (S1) og øvre (S2) temperaturgrænser, indstillingstemperatur ved tænding (S3)
Vedligeholdelse og rengøring	Rengør med en blød, tør klud. Brug ikke slibende midler eller opløsningsmidler.
Sikkerhed	Installation af en kvalificeret elektriker. Afbryd strømmen, før der udføres arbejde.
Reservedele og reparationsmuligheder	Ingen aftagelige dele. Ved fejl skal enheden udskiftes.

Ofte stillede spørgsmål - RET2000 MS DANFOSS

Hvordan installeres RET2000 MS termostaten?

Installer termostaten ca. 1,5 m over gulvet, væk fra træk og varmekilder (radiatorer, direkte sollys). Installationen skal udføres af en kvalificeret elektriker. Følg ledningsdiagrammet i vejledningen.

Hvad er forskellen mellem On/Off- og Chrono-tilstande?

On/Off-tilstanden tænder kedlen baseret på en fast temperaturdifferens. Chrono-tilstanden (TPI) er en energisparefunktion, der tænder kedlen med jævne mellemrum for at nå den indstillede temperatur uden at overskride den, hvilket forbedrer komfort og effektivitet.

Hvordan justeres temperaturgrænserne?

I standby skal du trykke på knappen V (opvarmning) eller ∧ (køling) i 5 sekunder for at komme til avancerede indstillinger. Brug parametrene S1 (nedre grænse) og S2 (øvre grænse) til at indstille det tilladte område. Tryk samtidig på begge knapper for at skifte parameter, og forlad ved at holde begge knapper nede i 5 sekunder.

Kan jeg bruge denne termostat til køling?

Ja, RET2000 MS understøtter valgbare tilstande til opvarmning og køling. Temperaturområdet i køletilstand er 16 °C til 36 °C.

Hvordan låses tastaturet?

Tastaturlås aktiveres via mikroafbryderen. Se vejledningen for at konfigurere den fysiske lås. Når aktiveret, er kun indstillinger via mikroafbryderne mulige.

Hvad gør jeg, hvis skærmen blinker?

Blinkende indikator betyder, at termostaten er i avanceret indstillingstilstand. Hvis du ikke ønsker at ændre indstillingerne, vent 2 minutter: termostaten vender automatisk tilbage til standby uden at gemme ændringer.

Hvad er batteriets levetid?

RET2000 MS-modellen er netdrevet. For varianterne RET2000B og RET2000M, der bruger batterier, er levetiden mindst 2 år med AA alkaliske batterier.

Hvordan nulstilles termostaten?

For at nulstille avancerede indstillinger skal du trykke samtidigt på begge knapper i mere end 5 sekunder i standby. Dette forlader indstillingstilstanden uden at gemme. Der er ingen fabriksnulstilling beskrevet i vejledningen.

Hvilke cyklusser skal bruges til Chrono-tilstand?

Brug 6 eller 12 cyklusser til varmesystemer med radiatorer, og 3 cyklusser til gulvvarme. Disse indstillinger kan justeres på mikroafbryderne.

Viser termostaten rumtemperaturen?

Ja, skærmen viser rumtemperaturen. Indstillede værdier og indstillinger vises også under ændring.

BRUGSANVISNING RET2000 MS DANFOSS

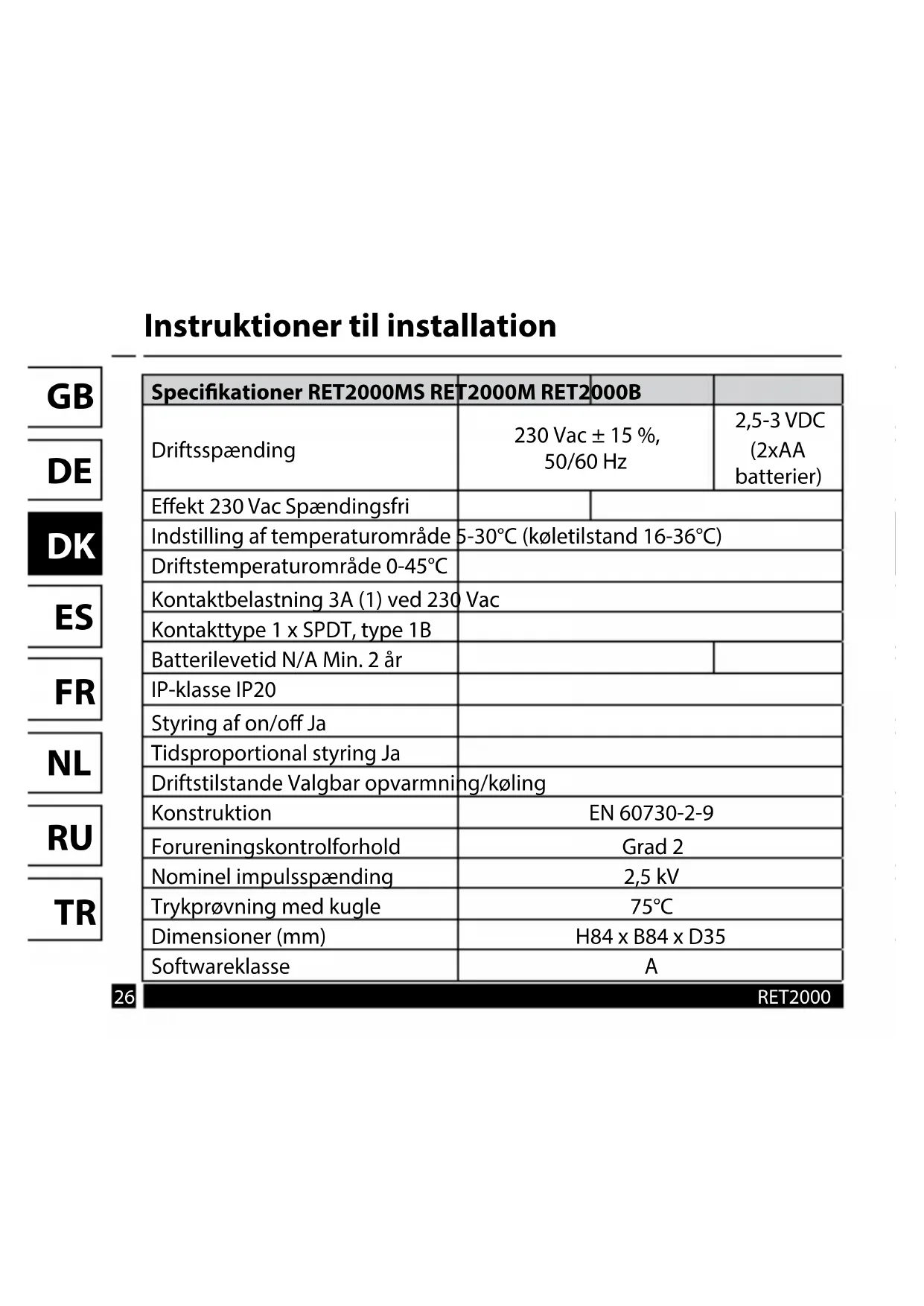

Instruktioner til installation

Specifikationer RET2000MS RET2000M RET2000B
Driftsspænding	230 Vac ± 15%, 50/60 Hz		2,5-3 VDC (2xAA batterier)
Effekt 230 Vac Spændingsfri
Indstilling af temperaturområde	5-30°C (køletilstand 16-36°C)
Driftstemperaturområde 0-45°C
Kontaktbelastning 3A (1) ved 230 Vac
Kontakttype 1 x SPDT, type 1B
Batterilevetid N/A Min. 2 År
IP-klasse IP20
Styring af on/off Ja
Tidsproportional styring Ja
Driftstilstande Valgbar opvarmning/køling
Konstruktion	EN 60730-2-9
Forureningskontrolforhold	Grad 2
Nominel impulsspænding	2,5 kV
Trykprøvning med kugle	75°C
Dimensioner (mm)	H84 x B84 x D35
Softwareklasse	A

RET2000

Instruktioner til installation

ERP-klasse
De produit, der er angivet i dette Dokument, er klassificeret i henhold til, og tillader gennemførelse af, ErP-directivets systempakkekort og ErP-systemdatamærkatet (ErP, energirelaterede produit). ErP-mærkningsp-ligten er gældende fra og med den 26. september 2015.
ERP-klasse Produkt	Produktfunktion og ErP-beskrivelse	Yderligere effektivités-forøgelse
IV	TPI-rumtermostat, til anvendelse sam-men med til/fra-effektvarmereEn elektronisk rumtermostat, der styrer på termostatcyklusfrekvens og varmerens til/fra-frekvens under cyklus proportionelt med rumtemperaturen.TPI-styringsstrategien reducerer den gennemsnitlige vandtemperatur, giver en mere nøjagtighed styring af rum-temperaturen og forbedrer systemets effektivitet.	2%

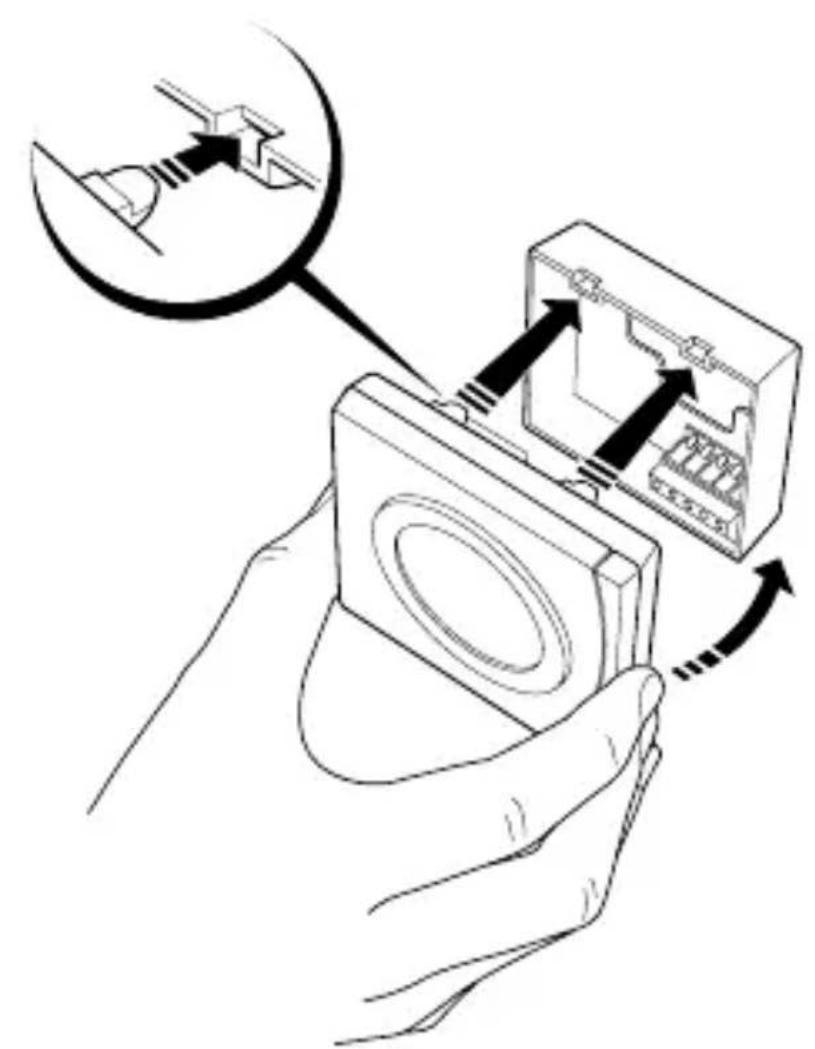

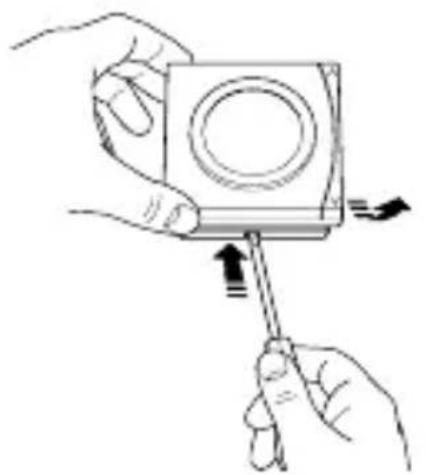

Montering

GB

DE

DK

ES

FR

NL

RU

TR

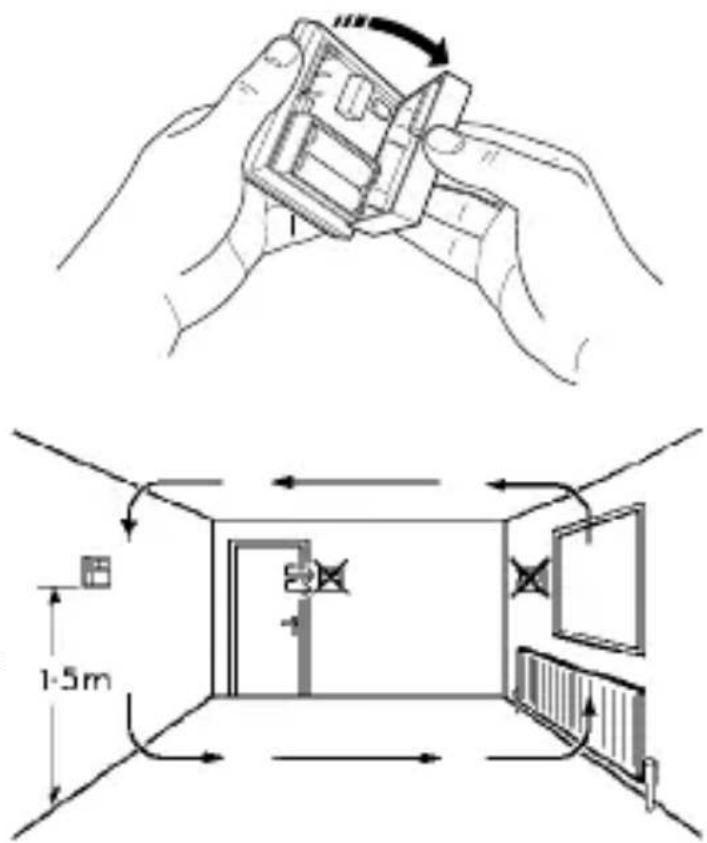

Fastgøres i en højde af ca. 1,5 m fra gulvet, hvor den ikke udsættes for træk og er på afstand af varmekildersom f.eks. radiatorer, aben ild eller direkte sollys.

Bemerk:

Dette produit på kun installereres af en autorisert elektriker aller en faglært varmeinstallator og skal overholde den aktuelle udgave af IEEE's regler og bestemmelser vedrørende ledningsføring.

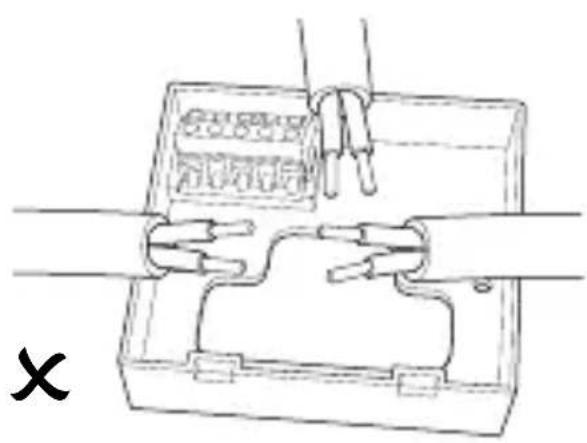

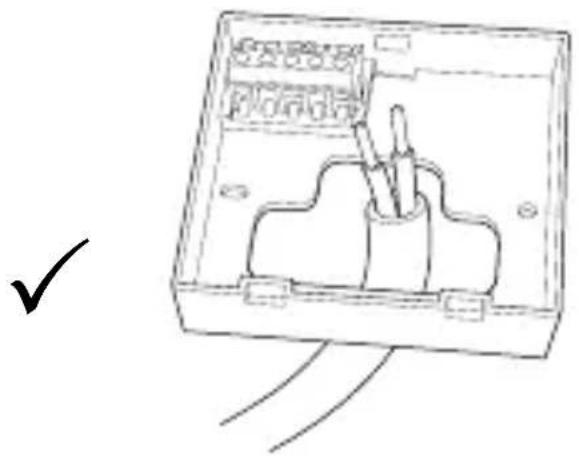

Ledningsføring

RET2000B

GB

DE

DK

ES

FR

NL

RU

TR

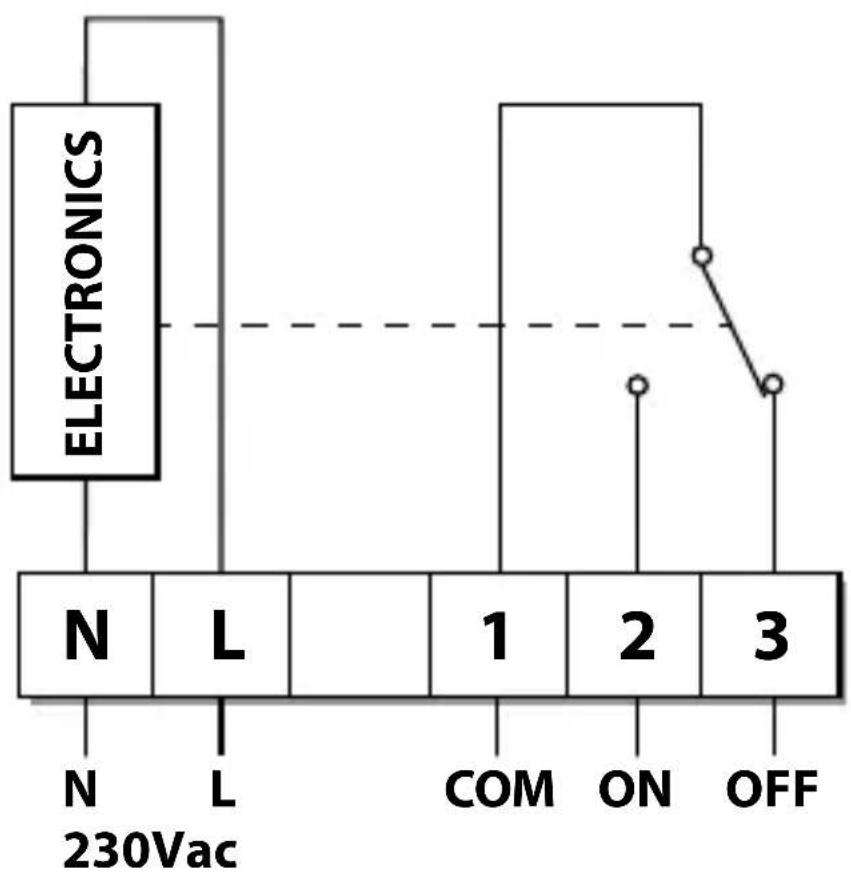

Ledningsføring

RET2000M

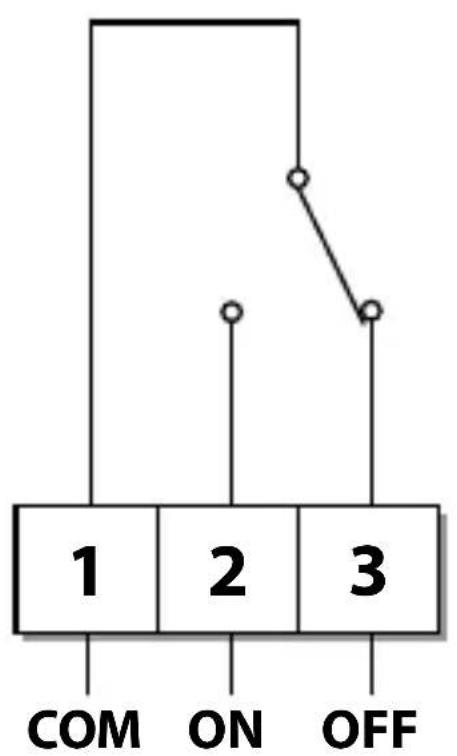

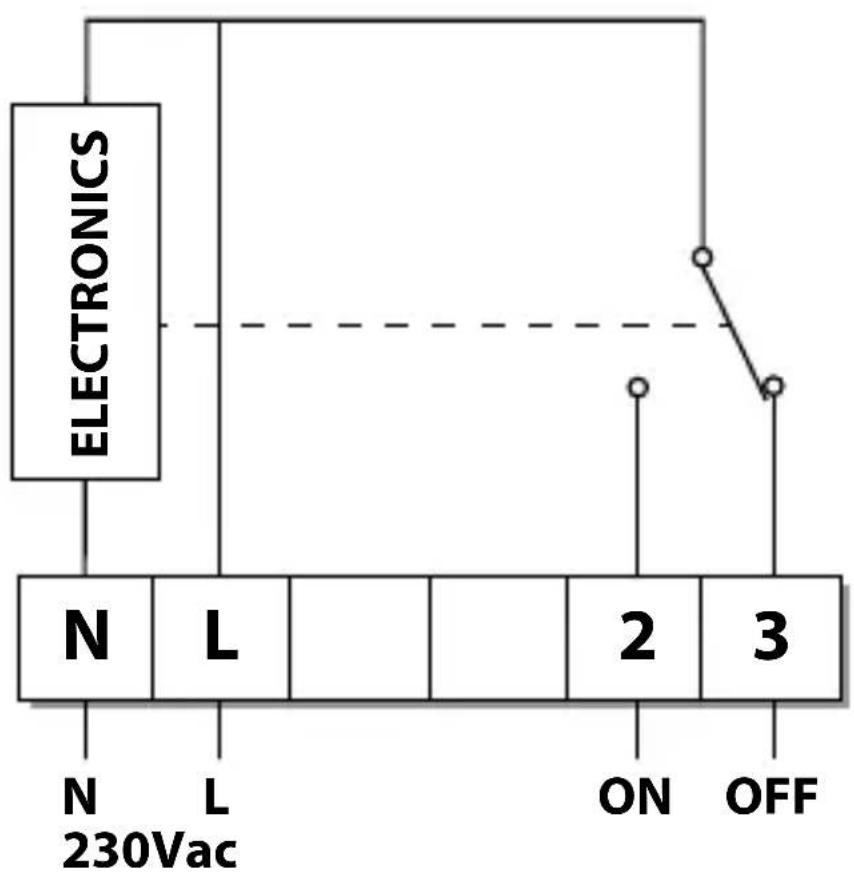

Ledningsføring

RET2000MS

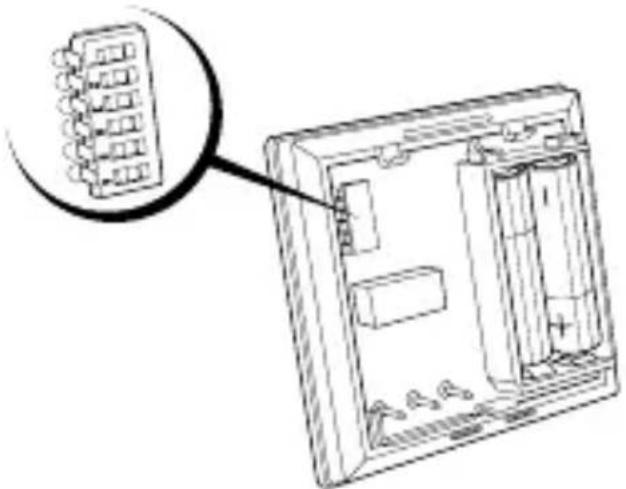

DIL-afbryderindstillinger

GB

DE

DK

ES

FR

NL

RU

TR

Skub DIL-afbryderne til de ønskede indstlinger.

On/off - udgange tænder, hvis under den indstillede temperatur, og slukker, hvis over den indstillede temperatur. (omvendt i køletilstand)

CHRONO - energibesparende Funktion, der fyrer op under kedlen med regelmæssige intervaller for at bibeholde den indstillede temperatur og dermed sikre et miljø med en konstant temperatur for brugeren.

□ anvend 6 eller 12 cyklusser til radiatorsystemer
anvend 3 cyklusser til gulvarme

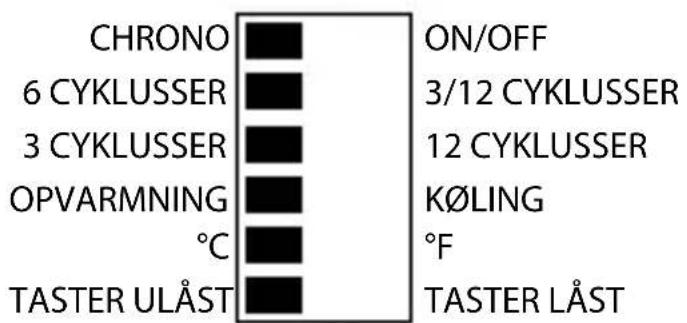

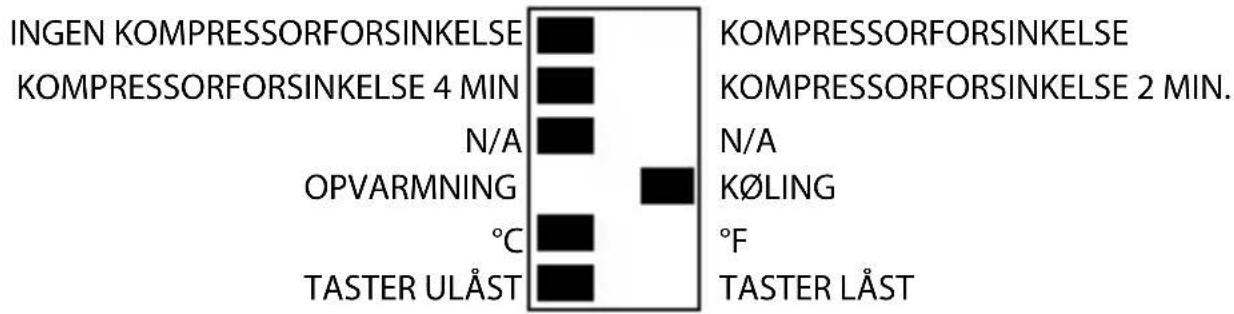

DIL-afbryderindstillinger

Varmevalg

Kolevalg

Montering

Låsning og begrænsning

RET2000 har en avanceret programmeringstilstand til opsætning af temperaturlåsning og indstillinger for begrænsning.

• Tryk på V-knappen,ningar termostaten er i varmetilstand,ller -knappen,ningar den er i køletilstand, indtil standbytilstand er naet.
• -knappen aller V-knappen slippes, hvorefter den holdes nedeigen i yderligere 5 sekunder, indtil termostaten er i avanceret programmeringstilstand.
• For at angive, at encheden er i avanceret programmeringstilstand, blinker standbyindikatoren, og displayet viser skiftevises indstillingstallet og den aktuelle vardy for den pageldende indstilling.
• Forændring af indstillingen trykkes enten på Λ-ller V-knappen.

• Forændring af indstillingen trykkes enten på Λ-ller V-knappen.

• Ved at trykke på og slippe begge knapper samtidigt bladres igennem trin S1-S3, og den aktuelt indstillede værdi gemmes, hvis den ændres.

• For at forlade avanceret programmeringstilstand og vende tilbage til standbytilstand skal du trykke på og holde begge knapper nede i mere end 5 sekunder.
• Hvis der under avanceret programmeringstilstand/DD: trykkes på nogen knapper i mere end 2 minutter, vender enheden automatisk tilbage til standbytilstand, og værdien for den aktuelle indstilling vil/DD: blive gemt.

S1 – nedre grænse for temperatur

Denne indstilling gør det muligt at fastsætte en nedre grænse for temperatur.Den nedre grænse kan indstilles til mellem 5 °C (41 °F) og 30 °C (86 °F) i varmetilstand, eller mellem 16 °C (61 °F) og 36 °C (97 °F) i køletilstand.

Standard – 5 °C/41 °F for varmetilstand eller 16 °C/61 °F for køletilstand.

S2 - øvre grænse for temperatur

Denne indstilling gør det muligt at fastsætte en øvre grænse for temperatur. Den øvre grænse kan indstilles til mellem 5 °C (41 °F) og 30 °C (86 °F) i varmetilstand, eller mellem 16 °C (61 °F) og 36 °C (97 °F) i køletilstand. Dette vil dog blive begrænset af den nedre grænse for temperatur, der blev fastsat i S1, og den øvre grænse for temperatur kan derfor ikke lavere end den nedre grænse for temperatur.

Standard - 30 °C/86 °F for varmetilstand eller 36 °C/97 °F for køletilstand.

S3 – sætpunkt for opstartstemperatur

Denne indstilling definerer det sætpunkt ved opstart,+när knaplåsen er aktiveret på DIL-afbryderen. Denne kan indstilles mullem de nedre og de øvre grænser for temperatur i S1 og S2.

Standard – 21 °C/70 °F for varmetilstand eller 24 °C/75 °F for køletilstand.
