RET2000 MS - Thermostat DANFOSS - Notice d'utilisation et mode d'emploi gratuit

Marque	Danfoss
Modèle	RET2000 MS
Type de produit	Thermostat d'ambiance électronique
Alimentation	230 Vca ±15 %, 50/60 Hz
Plage de température (chauffage)	5 °C à 30 °C
Plage de température (refroidissement)	16 °C à 36 °C
Charge de contact	3 A à 230 Vca
Type de commutateur	1 x SPDT, Type 1B
Indice de protection	IP20
Dimensions (H x l x P)	84 x 84 x 35 mm
Poids	200 g
Montage recommandé	À 1,5 m du sol, à l'écart des courants d'air et des sources de chaleur
Régulation	Tout-ou-Rien (On/Off) ou Chronoproportionnelle (TPI)
Modes de fonctionnement	Chauffage et refroidissement sélectionnables
Classe ERP	IV
Gain d'efficacité	2 %
Conformité	EN 60730-2-9
Degré de pollution	2
Tension d'impulsions nominale	2,5 kV
Essai à la bille	75 °C
Classe du logiciel	A
Verrouillage et limitation	Limites de température inférieure (S1) et supérieure (S2) réglables, température de consigne à l'allumage (S3)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Installation par un électricien qualifié. Couper l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Aucune pièce détachable. En cas de défaut, l'appareil doit être remplacé.

FOIRE AUX QUESTIONS - RET2000 MS DANFOSS

Comment installer le thermostat RET2000 MS ?

Installez le thermostat à environ 1,5 m du sol, à l'écart des courants d'air et des sources de chaleur (radiateurs, lumière directe du soleil). L'installation doit être réalisée par un électricien qualifié. Suivez le schéma de câblage fourni dans la notice.

Quelle est la différence entre les modes On/Off et Chrono ?

Le mode On/Off déclenche la chaudière selon un différentiel de température fixe. Le mode Chrono (TPI) est une fonction d'économie d'énergie qui enclenche la chaudière à intervalles réguliers pour atteindre la température de consigne sans la dépasser, améliorant ainsi le confort et l'efficacité.

Comment régler les limites de température ?

En mode veille, maintenez enfoncé le bouton V (chauffage) ou ∧ (refroidissement) pendant 5 secondes pour entrer dans les réglages avancés. Utilisez les paramètres S1 (limite inférieure) et S2 (limite supérieure) pour définir la plage autorisée. Appuyez simultanément sur les deux boutons pour changer de paramètre et quittez en maintenant les deux boutons enfoncés 5 secondes.

Puis-je utiliser ce thermostat pour le refroidissement ?

Oui, le RET2000 MS prend en charge les modes chauffage et refroidissement sélectionnables. La plage de température en mode refroidissement est de 16 °C à 36 °C.

Comment verrouiller le clavier ?

Le verrouillage du clavier s'active via le microcontact. Consultez la notice pour configurer le verrouillage matériel. Une fois activé, seuls les réglages via les microcontacts sont possibles.

Que faire si l'écran clignote ?

Un clignotement du témoin indique que le thermostat est en mode de réglage avancé. Si vous ne souhaitez pas modifier les réglages, attendez 2 minutes : le thermostat revient automatiquement en mode veille sans sauvegarder les modifications.

Quelle est la durée de vie des piles ?

Le modèle RET2000 MS est alimenté sur secteur. Pour les variantes RET2000B et RET2000M utilisant des piles, la durée de vie est d'au moins 2 ans avec des piles alcalines AA.

Comment réinitialiser le thermostat ?

Pour réinitialiser les réglages avancés, maintenez enfoncés simultanément les deux boutons pendant plus de 5 secondes en mode veille. Cela quitte le mode réglage sans sauvegarder. Il n'y a pas de réinitialisation d'usine décrite dans la notice.

Quels cycles utiliser pour le mode Chrono ?

Utilisez 6 ou 12 cycles pour les systèmes de chauffage avec radiateurs, et 3 cycles pour le chauffage par le sol. Ces réglages sont ajustables sur les microcontacts.

Le thermostat affiche-t-il la température ambiante ?

Oui, l'écran affiche la température ambiante. Les valeurs de consigne et les réglages sont également affichés lors de la modification.

MODE D'EMPLOI RET2000 MS DANFOSS

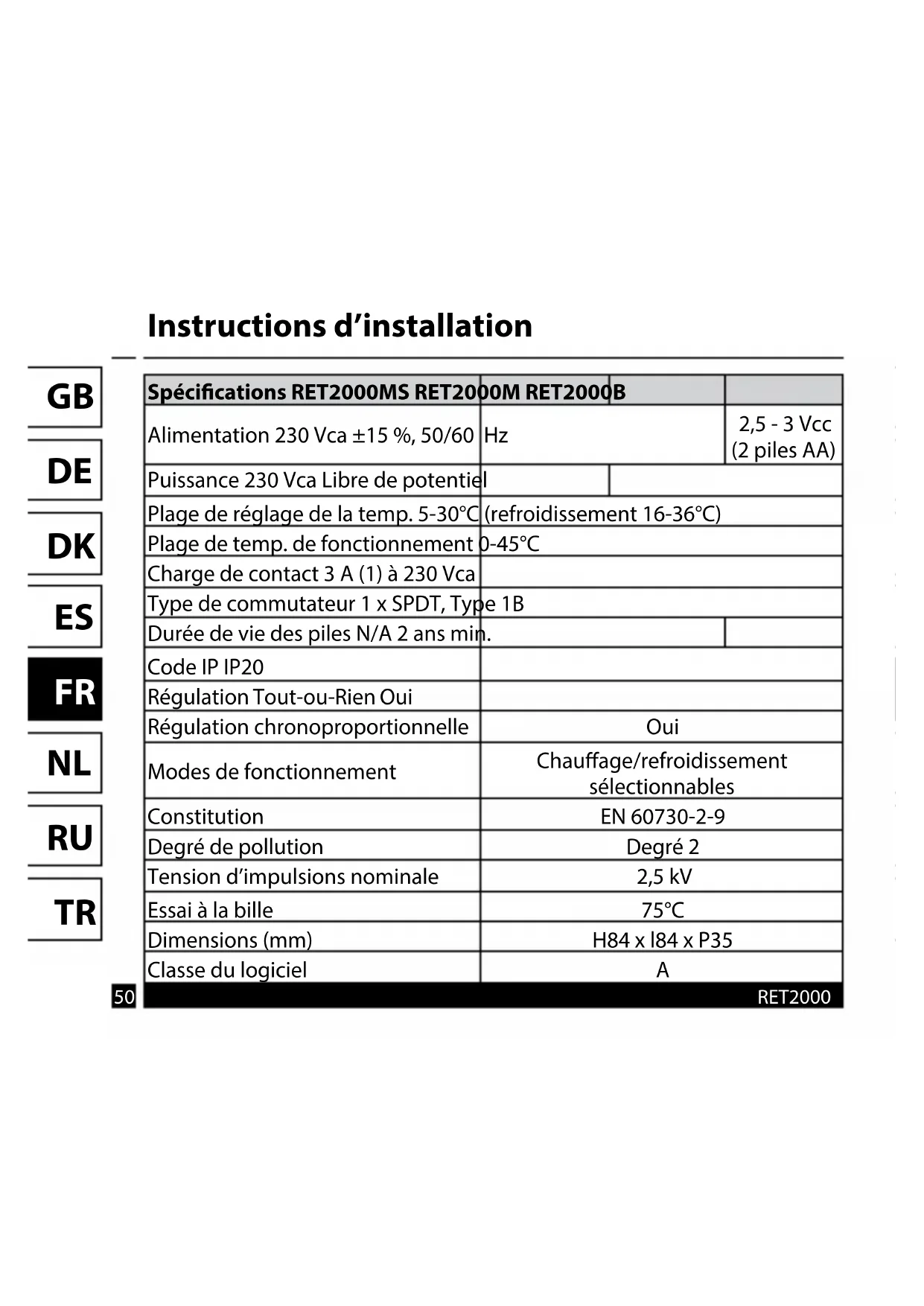

Instructions d'installation

Spécifications RET2000MS RET2000M RET2000B
Alimentation 230 Vca ±15 %, 50/60	Hz		2,5 - 3 Vcc(2 piles AA)
Puisance 230 Vca Libre de potentiel
Plage de réglage de la temp. 5-30°C	(refroidissement 16-36°C)
Plage de temp. de fonctionnement	0-45°C
Charge de contact 3 A (1) à 230 Vca
Type de commutateur 1 x SPDT, Type 1B
Durée de vie des piles N/A 2 ans min.
Code IP IP20
Régulation Tout-ou-Rien Oui
Régulation chronoproportionnelle	Oui
Modes de fonctionnement	Chauffage/refroidissement sélectionnables
Constitution	EN 60730-2-9
Degré de pollution	Degré 2
Tension d'impulsions nominale	2,5 kV
Essai à la bille	75°C
Dimensions (mm)	H84 x l84 x P35
Classe du logiciel	A

RET2000

Instructions d'installation

Classe ERP
Les produits presentés dans ce document sont classés en fonction de la fiche produit du système de la directive Energy Related Product (ErP) et de l'étiquette de données du système ErP. L'obligation d'étiquetage ErP est applicable à partir du 26 septembre 2015.
Classe ERP	Fonction du produit et description ErP	Gain d'efficacité supplémentaire
IV	Thermostat d'ambiance TPI, à utiliser avec des radiateurs à sortie de type marche/arrêtThermostat d'ambiance électronique qui commande à la fois le taux de cycle du thermostat et le ratio marche/ arrêtpendant le cycle du radiateur de façon proportionnelle à la température ambiente. La stratégie de commande TPI réduit la température moyenne de l'eau, améliore la précision de régulation de la température ambiente et augmente l'efficacité du système.	2%

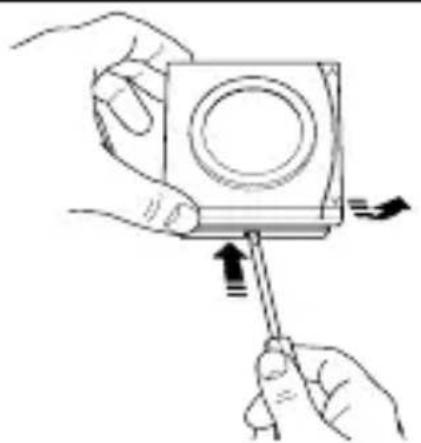

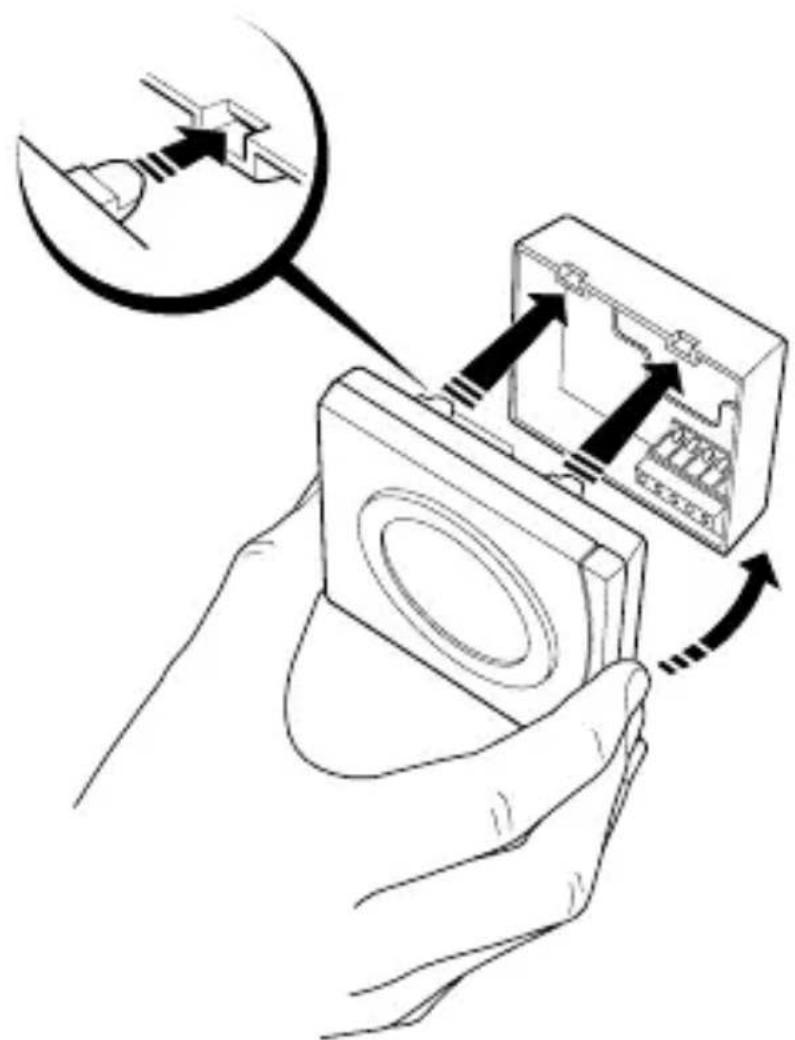

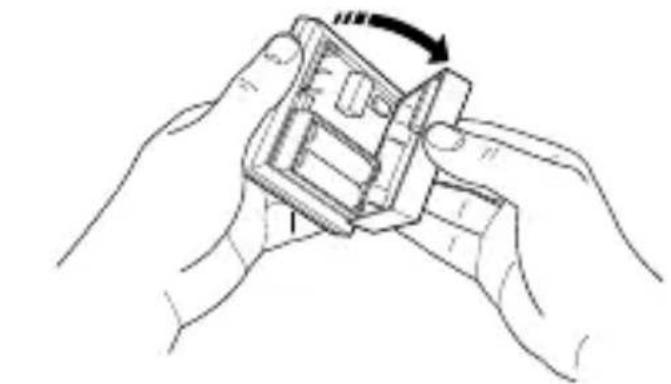

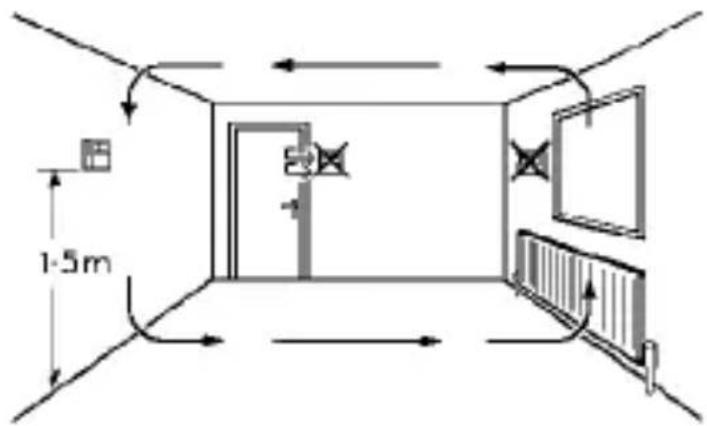

Montage

Installer à environ 1,5 m du sol, à l'écart de courants d'air ou de sources de chaleur telles que des radiateurs, des feux ouverts ou la lumière directe du soleil.

Remarque: ce produit doit être installé exclusivement par un électricien qualifié ou un chauffagiste compétent et doit être conforme à la version en vigueur des réglementations de câblage IEEE.

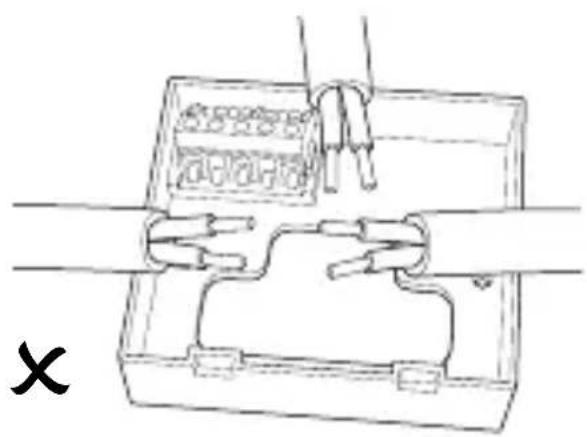

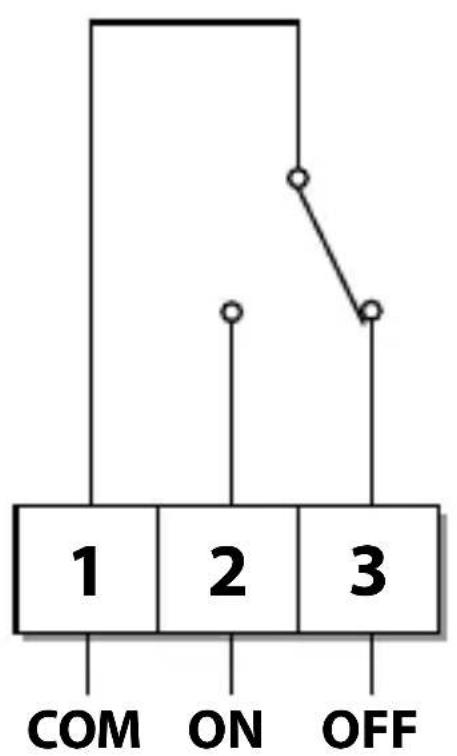

Câblage

RET2000B

Câblage

RET2000M

Câblage

RET2000MS

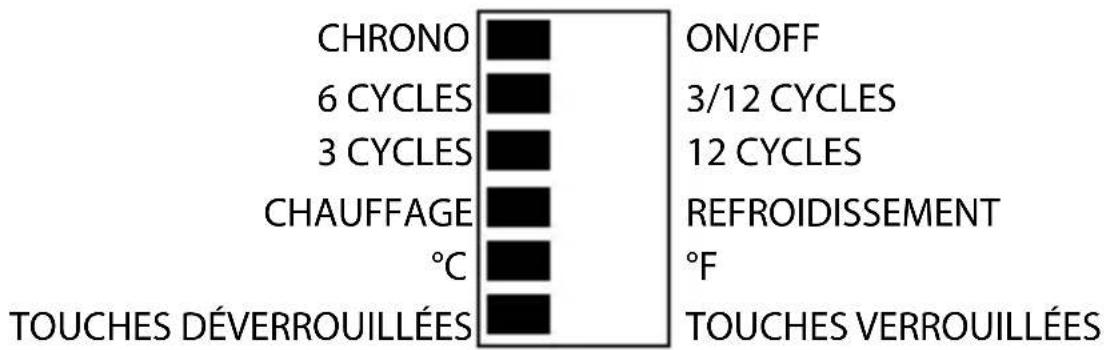

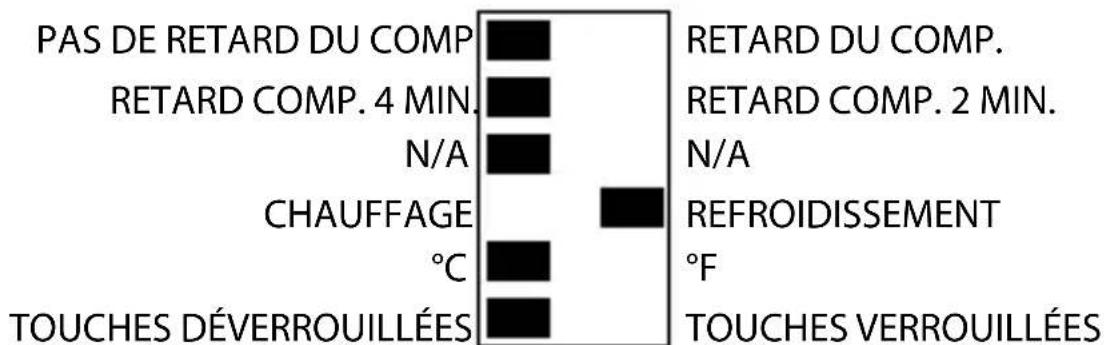

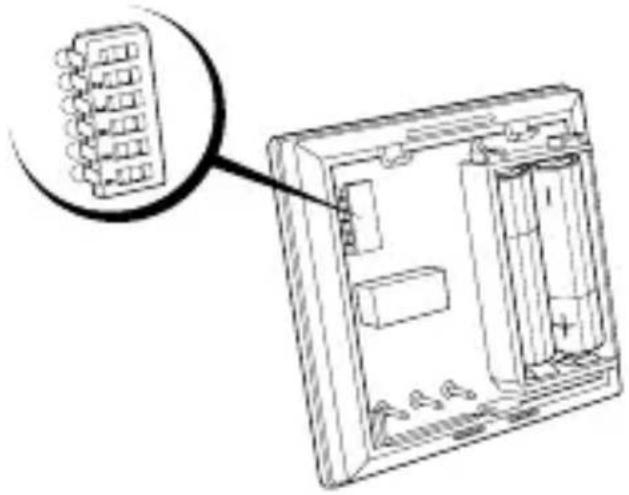

Réglages des microcontacts

Ajuster les microcontacts sur les réglages nécessaires.

on/off - la chaudière s'enclenche et se déclenche selon un différentiel de température fixe.

chrono - fonction d'économie d'énergie qui enclenche la chaudière à des intervalles réguliers pour atteindre la température de consigne sans la dépasser.

Utiliser 6 ou 12 cycles pour les systèmes de chauffage avec radiateurs. Utiliser 3 cycles pour les systèmes de chauffage par le sol.

Verrouillage et limitation

Le modèle RET2000 propose des règles avancées qui permettent de configurer le verrouillage et la limitation de la température.

• Appuyer sur le bouton V en mode chauffage ou sur le bouton ∧ en mode refroidissement jusqu'à atteindre le mode veille.
• Relâcher le bouton ∧ ou V, puis appuyer dessus en le maintenant pendant 5 secondes pour passer en mode de réglages avancés.
• Pour indiquer que le thermostat est en mode de réglage avancé, le témoin de vue clignote. L'écran affiche le numéro de réglage en alternance avec la valeur actuelle de ce réglage.
• Pour modifier le réglage, appuyer sur le bouton ∧ ou V.
• Appuyer et relâcher simultanément les deux boutons permet d'accé
• Pour quitter le mode de programmation avancée et revenir au mode veille, maintenir enfoncés les deux boutons pendant plus de 5 secondes.
• En mode de réglages avancés, si aucun bouton n'est pressé pendant plus de 2 minutes, le thermostat retourne automatiquement en mode veille, et la valeur du réglage actuel n'est pas mémorisée.

S1 - limite inférieure de température

Ce réglage permet de limiter le réglage minimal de température. La limite inférieure peut être réglée entre 5°C (41^) et 30°C (86^) en mode chauffage ou entre 16°C (61^) et 36°C (97^) en mode refroidissement.

Par défaut, elle est réglée sur 5°C / 41°F pour le mode chauffage ou 16°C / 61°F pour le mode refroidissement.

S2 - Limite supérieure de température

Ce réglage permet de limiter le réglage maxi. de température. La limite supérieure peut être réglée entre 5 °C (41 °F) et 30 °C (86 °F) en mode chauffage ou entre 16 °C (61 °F) et 36 °C (97 °F) en mode refroidissement. Toutefois, elle est limitée par le réglage de limite inférieure de température dans S1. La limite supérieure ne peut donc pas être inférieure à la limite inférieure.

Par défaut, elle est réglée sur 30 °C/86 °F pour le mode chauffage ou 36 °C/97 °F pour le mode refroidissement.

S3 – Température de consigne à l'allumage

Ce réglage définit le point de consigne à l'allumage lorsque le verrouillage de bouton est activé sur le microcontact. La température de consigne peut se situer entre les limites de température inférieure et supérieure régliées dans S1 et S2.

Par défaut, elle est réglée sur 21 °C/70 °F pour le mode chauffage ou 24 °C/75 °F pour le mode refroidissement.
