Merk	Danfoss
Model	RET2000 MS
Producttype	Elektronische kamerthermostaat
Voeding	230 V~ ±15 %, 50/60 Hz
Temperatuurbereik (verwarming)	5 °C tot 30 °C
Temperatuurbereik (koeling)	16 °C tot 36 °C
Contactbelasting	3 A bij 230 V~
Schakelaartype	1 x SPDT, type 1B
Beschermingsgraad	IP20
Afmetingen (H x B x D)	84 x 84 x 35 mm
Gewicht	200 g
Aanbevolen montage	Op 1,5 m van de vloer, uit de buurt van tocht en warmtebronnen
Regeling	Aan/Uit of Chronoproportioneel (TPI)
Bedrijfsmodi	Verwarming en koeling selecteerbaar
ERP-klasse	IV
Efficiëntiewinst	2%
Conformiteit	EN 60730-2-9
Vervuilingsgraad	2
Nominale stootspanning	2,5 kV
Kogeldrukproef	75 °C
Softwareklasse	A
Vergrendeling en begrenzing	Instelbare ondergrens (S1) en bovengrens (S2), inschakeltemperatuur (S3)
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen.
Veiligheid	Installatie door een gekwalificeerde elektricien. Schakel de stroom uit voor interventie.
Onderdelen en repareerbaarheid	Geen losse onderdelen. Bij defect moet het apparaat worden vervangen.

Veelgestelde vragen - RET2000 MS DANFOSS

Hoe installeer ik de RET2000 MS thermostaat?

Installeer de thermostaat op ongeveer 1,5 m van de vloer, uit de buurt van tocht en warmtebronnen (radiatoren, direct zonlicht). De installatie moet door een gekwalificeerde elektricien worden uitgevoerd. Volg het bedradingsschema in de handleiding.

Wat is het verschil tussen de Aan/Uit en Chrono modi?

De Aan/Uit modus schakelt de ketel in op basis van een vast temperatuurverschil. De Chrono (TPI) modus is een energiebesparende functie die de ketel met regelmatige tussenpozen inschakelt om de gewenste temperatuur te bereiken zonder deze te overschrijden, waardoor het comfort en de efficiëntie verbeteren.

Hoe stel ik de temperatuurlimieten in?

Houd in standby de knop V (verwarming) of ∧ (koeling) 5 seconden ingedrukt om de geavanceerde instellingen te openen. Gebruik de parameters S1 (ondergrens) en S2 (bovengrens) om het toegestane bereik in te stellen. Druk tegelijkertijd op beide knoppen om van parameter te wisselen en verlaat door beide knoppen 5 seconden ingedrukt te houden.

Kan ik deze thermostaat gebruiken voor koeling?

Ja, de RET2000 MS ondersteunt zowel verwarmings- als koelingsmodi die selecteerbaar zijn. Het temperatuurbereik in koelmodus is 16 °C tot 36 °C.

Hoe vergrendel ik het toetsenbord?

De toetsenbordvergrendeling wordt geactiveerd via de microschakelaar. Raadpleeg de handleiding voor het configureren van de hardwarevergrendeling. Eenmaal geactiveerd zijn alleen instellingen via de microschakelaars mogelijk.

Wat te doen als het scherm knippert?

Een knipperende indicator geeft aan dat de thermostaat in de geavanceerde instellingsmodus staat. Als u de instellingen niet wilt wijzigen, wacht dan 2 minuten: de thermostaat keert automatisch terug naar de stand-bymodus zonder de wijzigingen op te slaan.

Wat is de levensduur van de batterijen?

De RET2000 MS werkt op netspanning. Voor de varianten RET2000B en RET2000M die batterijen gebruiken, is de levensduur minimaal 2 jaar met alkaline AA-batterijen.

Hoe reset ik de thermostaat?

Om de geavanceerde instellingen te resetten, houdt u beide knoppen tegelijkertijd langer dan 5 seconden ingedrukt in de stand-bymodus. Hiermee verlaat u de instellingsmodus zonder op te slaan. Er is geen fabrieksreset beschreven in de handleiding.

Welke cycli gebruiken voor de Chrono modus?

Gebruik 6 of 12 cycli voor verwarmingssystemen met radiatoren, en 3 cycli voor vloerverwarming. Deze instellingen zijn aanpasbaar via de microschakelaars.

Geeft de thermostaat de omgevingstemperatuur weer?

Ja, het scherm toont de omgevingstemperatuur. De gewenste waarden en instellingen worden ook weergegeven tijdens het wijzigen.

GEBRUIKSAANWIJZING RET2000 MS DANFOSS

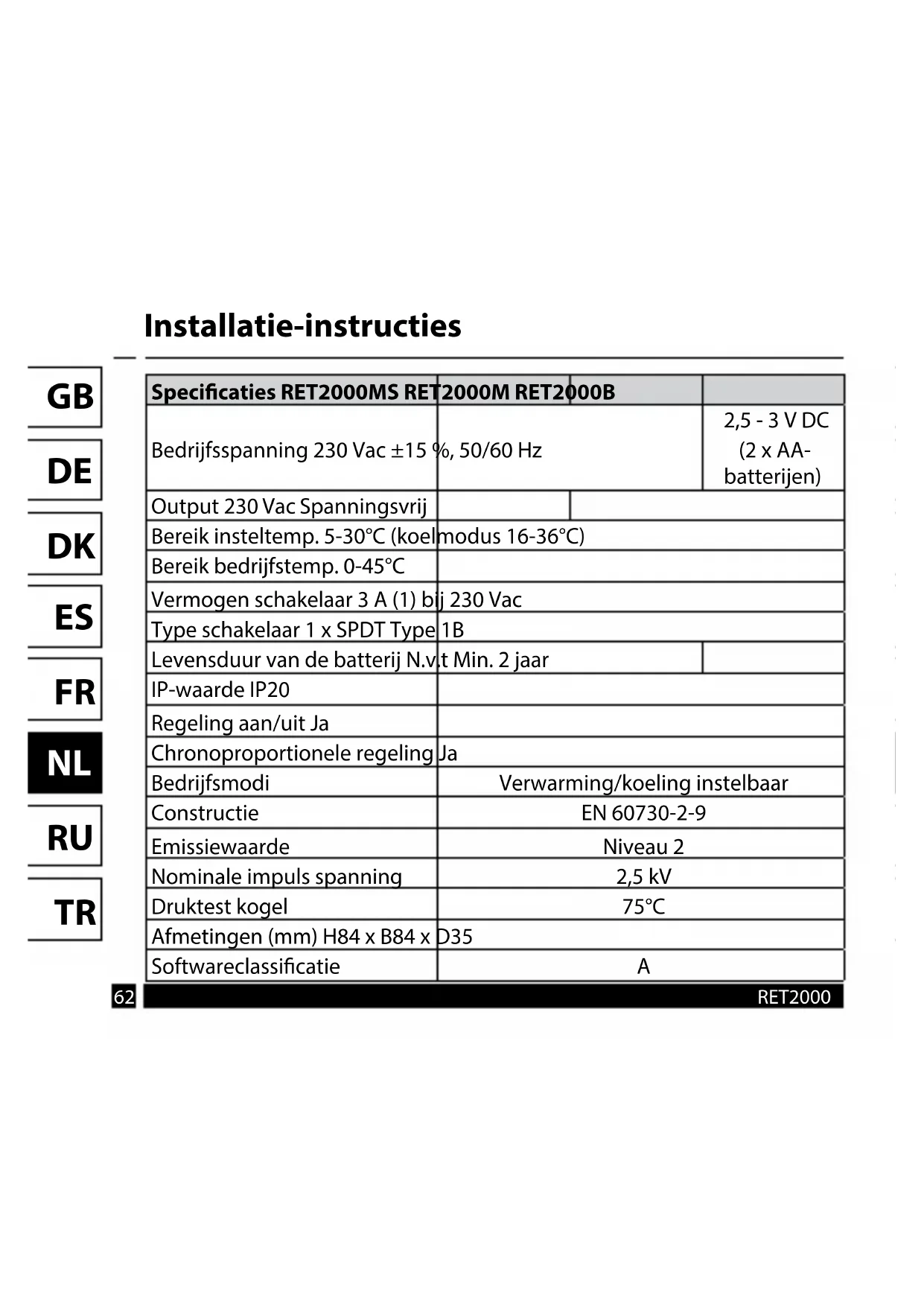

Installatie-instructies

Specifications RET2000MS RET2000M RET2000B
Bedrijfsspanning 230 Vac ±15 %, 50/60 Hz		2,5 - 3 V DC (2 x AA- batterijen)
Output 230 Vac Spanningsvrij
Bereik insteltemp. 5-30°C (koelmodus 16-36°C)
Bereik bedrijfstemp. 0-45°C
Vermogen schakelaar 3 A (1) bij 230 Vac
Type schakelaar 1 x SPDT Type 1B
Levensduur van de batterij N.v. vt Min. 2aar
IP-waarde IP20
Regeling aan/uit Ja
Chronoproportionele regeling Ja
Bedrijfsmodi	Verwarming/koeling instelhaar
Constructie	EN 60730-2-9
Emissiewaarde	Niveau 2
Nominale impuls spanning	2,5 kV
Druktest kogel	75°C
Afmetingen (mm) H84 x B84 x D35
Softwareclassificatie	A

RET2000

Installatie-instructies

ErP-klasse
De in dit document beschreiben producten zijn geclassificeerd over-eenkomstig de richtlijn voor energiegerelateerde producten (ErP) en stellen u in staat om zowel het datablad voor het systeempakket als het ErP-systeemlabel aan te make. De ErP-labelverplichting gaat in op 26 september 2015.
ErP-klasse	Productfunctie en ErP-beschrijving Extra rendement
IV TPI-kamerthermostat, voor bebruik met in-/uitschakelbare verwarmingen Een elektronische kamerthermostat die zowel de cyclusfrequentie van de thermostat als de aan/uit-verhouding binnen de verwarmingscyclus proportioneel met de kamertemperatuur regelt. De TPI-regelstrategie verlaagt de gemiddelde watertemperatuur, verbeterd de nauwkeurigheid van de kamertemperatuurregeling en verhoegt het systemrendement.	2%	Erp Class 4

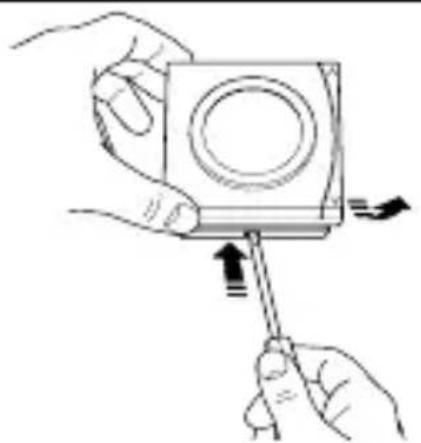

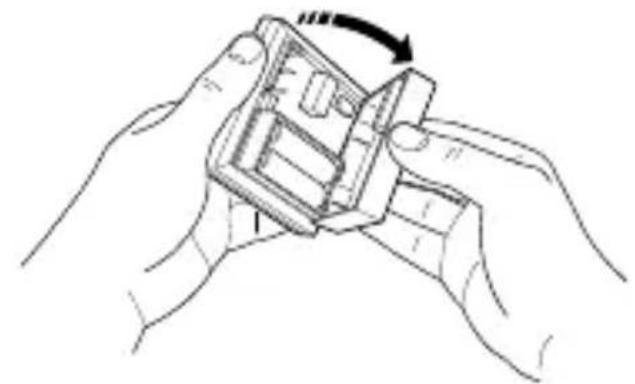

Montage

GB

DE

DK

ES

FR

NL

RU

TR

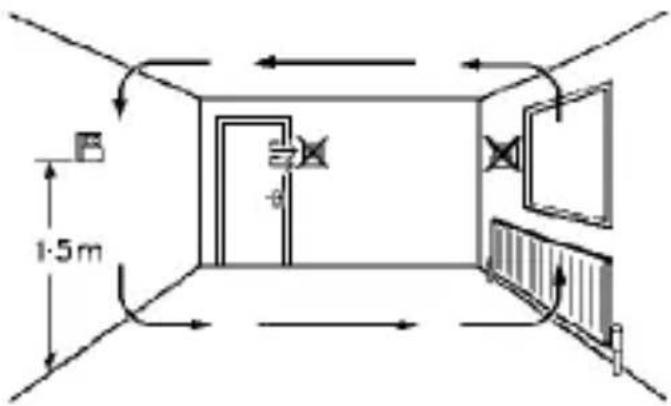

Bevestig op een hoogte van ongeveer 1,5 m vanaf de vloer,uit de buurt van tocht of warmtebronnen zoals radiatoren,open vuur of direct zonlicht.

Belangrijke opmerking:

Dit product mag uitsluitend worden geinstalleerd door een gekwalificeerde elektricien of een deskundige verwarmingsinstallateur in overeenstemming met de geldende IEEE-bedrangspoorschriften.

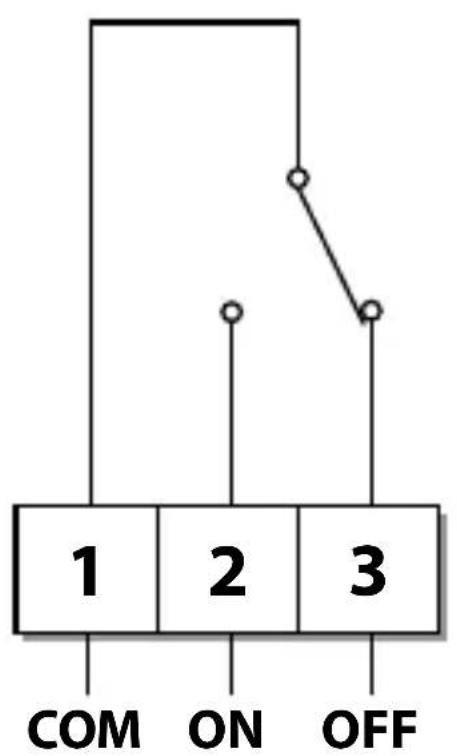

Bedrading

RET2000B

GB

DE

DK

ES

FR

NL

RU

TR

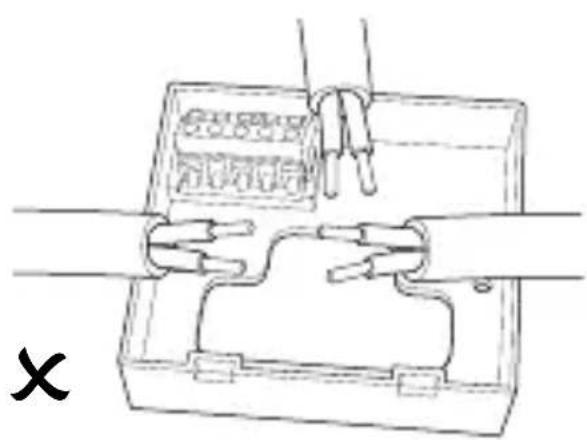

Bedrading

RET2000M

Bedrading

RET2000MS

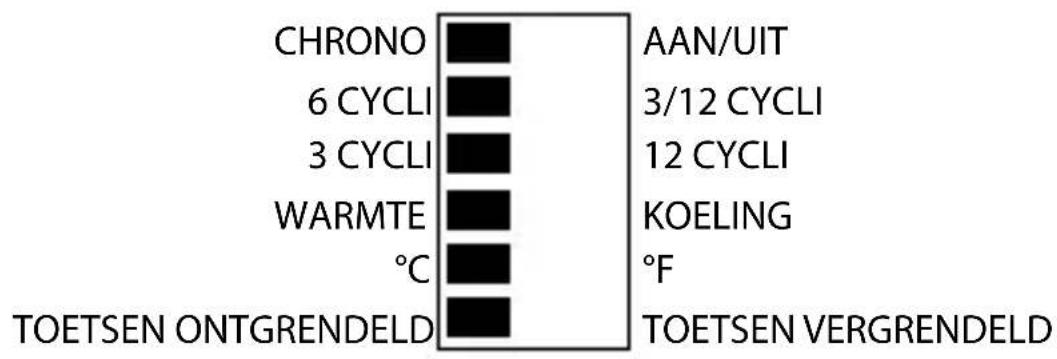

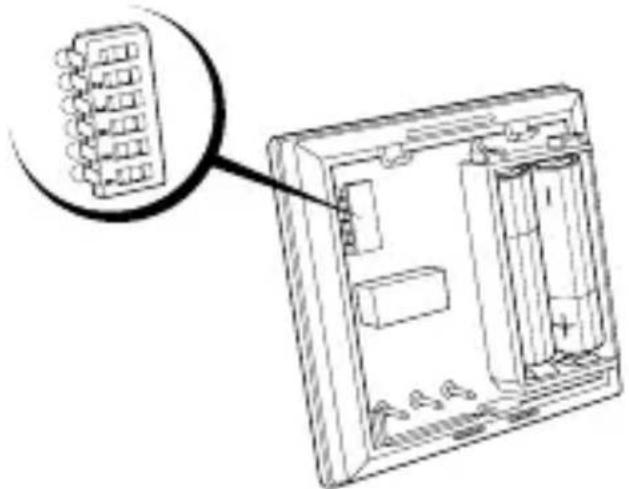

Installingen DIP-schakelaar

GB

DE

DK

ES

FR

NL

RU

TR

Schuif de DIP-schakelaars maar de gewensteinstellungen.

AAN/UIT - Output wordt ingeschakeld bij temperatuur lager dan ingestelde temperatuur en uitgeschakeld bij temperatuur hoger dan ingestelde temperatuur. (Omgekeerd in koelmodus.)

CHRONO - Energiebesparende functie waar bij de boiler regelmatig worden ingeschakeld om een ingestelde temperatuur te handhaven, waardoor er een constante omgevingtemperatuur ontstaat voor de gebruiker.

gebruik 6 of 12 cycli voor radiatorsystemen
gebruik 3 cycli voor vloerverwarming

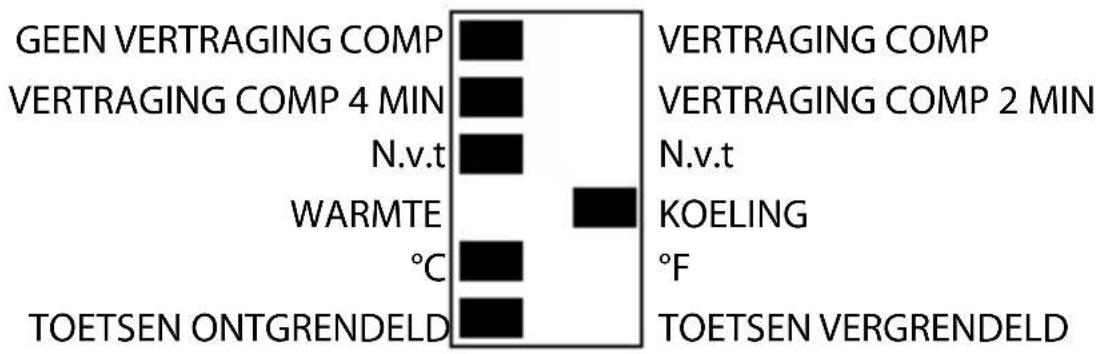

Installingen DIP-schakelaar

Opties vermaring

Opties koeling

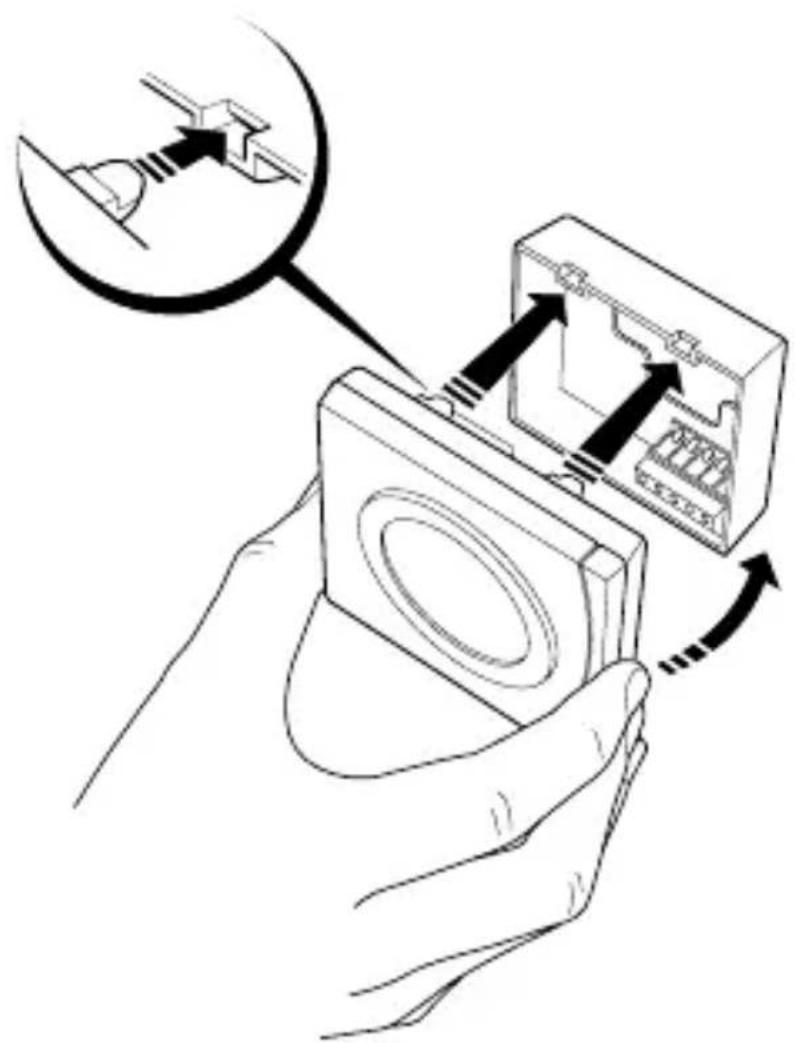

Montage

GB

DE

DK

ES

FR

NL

RU

TR

Vergrendelen en beperken

De RET2000 heeft een geavanceerde programmeermodus waarme de vergrendeling en grenswaarden voor de temperatuur können worden ingesteld.

• Druk op de knop V in de verwarmingsmodus of op de knop A in de koelmodus, totdat het apparaat in standby gaat.
• Knop of V moet daarna worden losgelaten en nog eens 5 seconden ingedrukt worden gehonden om de geavanceerde programmeermodus te openen.
• Als de eenheid in de geavanceerde programmeermodus staat, knippert de indicator voor standby en worden het nummer van de instelling, afgewisseld met de stroomwaarde voor die instelling, op het scherm weergegeven.

• U(Int) de instelling wijzigen met de knop of V.

• Als u beiden knappen tegelijkkertijd indrukt en loslaat, bladert u door stappen S1 tot en met S3 en worden de huidige ingestelde waarde na wijziging opgeslagen.

• Als u de geavanceerde programmeermodus wilt aflsuiten en terug wilt keren maar standby, houd dan beiden knappen langer dan 5 seconden ingedrukt.
• Als er in de geavanceerde programmeermodus langer dan 2 minutes geen knappen worden ingedrukt,.gaat de eenheid automatisch terug maar standby en worden de waarde voor de huidige instelling Niet opgeslagen.

S1 – Ondergrens temperatuur

Met deze instelling kan er een ondergrens voor de temperatuur worden ingesteld. De ondergrens kan worden ingesteld:tussen 5 °C (41 °F) en 30 °C (86 °F) in de verwarmingsmodus of:tussen 16 °C (61 °F) en 36 °C (97 °F) in de koelmodus.

Standaard – 5 °C/41 °F voor de verwarmingsmodus of 16 °C/61 °F voor de koelmodus.

S2 – Bovengrens temperatuur

Met deze instelling kan er een bovengrens voor de temperatuur worden ingesteld. De bovengrens kan worden ingesteld:tussen 5 °C (41 °F) en 30 °C (86 °F) in de verwarmingsmodus of:tussen 16 °C (61 °F) en 36 °C (97 °F) in de koelmodus. Deze waarde worden echter beperkt door de ondergrens voor de temperatuur die in S1 is ingesteld, dus kan de bovengrens voor de temperatuur Niet lager+zijn dan de ondergrens.

Standaard – 30 °C/86 °F voor de verwarmingsmodus of 36 °C/97 °F voor de koelmodus.

S3 – Instelpunt voor temperatuur bij opstarten

Deze instelling bepaalt het instelpunt bij opstarten, als de knopvergrendeling is ingeschakeld voor de DIP-schakelaar. Dit kan worden ingesteld:tussen de onder- en bovengrens voor de temperatuur die in S1 en S2 zijn ingesteld.

Standaard – 21 °C/70 °F voor de verwarmingsmodus of 24 °C/75 °F voor de koelmodus.
