BEDIENUNGSANLEITUNG TP5001M DANFOSS

Overview of installer selectable features which may aff ect the operation of your thermostat Temperature range limitation This allows the installer to programme both upper and lower temperature limits. It may limit the upper and lower temperature that you are able to set on the thermostat. Temperature override limitation This allows the installer to limit the number of degrees that you can override the programmed temperature by, it also allows the installer to set rules regarding how long a temperature override will remain in place. Keyboard lock This allows the installer to limit or lock the keyboard to prevent unauthorised changes to programme values and limits overrides.14 Resetting the unit Partial reset: Press RESET (used to restart micro-computer) if display freezes for any reason. This does not reset any programme, clock or date. It is recommended that this is done at time of installation. User full reset: Press RESET whilst holding down PROG button. This resets event times and any User Advanced Programme setting, but does not reset time or date. Installer full reset: This is only available to the installer. In addition to the above all of the Installer Advanced Programming settings are returned to factory settings, however, time, date and service due date are not reset. What happens to the unit when batteries fail If batteries are not changed within 15 days of a low battery warning, the unit shuts down. In normal circumstances the thermostat turns off the valve or the boiler it is controlling. In extreme climates turning off the heating is likely to result in the building freezing up. To prevent this, the installer can set up the unit to turn ON rather than turn OFF the heating on battery failure. This will consume more fuel but will prevent damage occurring to the building. If appropriate please check that the installer has set this function correctly. Please note: If you replace the batteries and the LCD does not come on immediately please check battery orientation. Do not leave batteries in the product if the display is not active. If, after changing the batteries, the screen remains blank it is necessary to carry out a partial reset. See overleaf for details. User Instructions GB15 Programmierbarer Raumthermostat TP5001 + RF - Einführung Mit Ihrem programmierbaren Raumthermostat können Sie zeitabhängig unterschiedliche Temperaturen programmieren. Es ist möglich, die Zeiten und Temperaturen für Werktage anders festzulegen als für die beiden Wochenendtage. Dies wird 5/2-Tage-Betrieb genannt. Ihr Installateur kann den Thermostat auch so einstellen, dass für jeden Wochentag die gleichen Zeiten und Temperaturen gelten. Dies wird 24-Stunden-Betrieb genannt. Sie können den Thermostat außerdem so einstellen, dass sie jedem Tag der Woche eine von zwei unterschiedlichen Programmierungen zuweisen können. Dies heißt A/B-Programmbetrieb. Der Installateur kann den Thermostat für zwei, vier oder sechs Zeit- und Temperatureinstellungen pro Tag einrichten. Bei allen Thermostaten sind praktische temporäre Einstellungen möglich sowie ein programmierbarer Frostschutz. Daneben besitzt Ihr Thermostat eine Reihe erweiterter Funktionen, die Ihr Installateur auf Wusch einrichtet. Andere Funktionen, die in die Art eingreifen, wie Ihr Thermostat arbeitet, können Sie selbst einstellen. Einige betreff en auch die Programmierfunktionen und temporäre Benutzereinstellungen. Bitte lesen Sie den Teil Erweiterte Programmierung für Benutzer, bevor Sie das Gerät programmieren (siehe Seite 24). Voreingestellte Programme Ihr TP5001 ist bereits mit Betriebszeiten und Temperaturen vorprogrammiert, die die meisten Menschen als angenehm empfi nden. Bitte beachten Sie, dass manche der möglichen Optionen davon abhängig sind, wie der Installateur das Gerät eingerichtet hat. Hinweis: Bei Einstellung auf vier Schaltpunkte täglich werden die Schaltpunkte 3 und 4 übersprungen. Bei Einstellung auf zwei Schaltpunkte täglich werden die Schaltpunkte 2, 3, 4 und 5 übersprungen und die Schaltpunkte neu nummeriert. Bedienungsanleitung Bedienungsanleitung D16 Bevor Sie beginnen Öff nen Sie die Klappe vorne am Programmiergerät und drücken Sie mit einem nichtmetallischen Gegenstand so lange die Taste „RESET“, bis Sie eine leere Anzeige sehen. So stellen Sie sicher, dass die im Werk voreingestellten Programme aktiv sind und der Mikrocomputer des Produkts korrekt funktioniert. Anzeige kundenspezifi sch anpassen Der Einfachheit halber wird in dieser Bedienungsanleitung vorausgesetzt, dass die Anzeige auf 24-Stunden-Uhrzeitformat und °C eingestellt ist und dass die Wochentage mit 1 bis 7 nummeriert sind, wobei 1 der Montag ist. Alle diese Einstellungen lassen sich auch nach der Programmierung des Thermostats noch ändern, siehe Seiten 21. Datum und Uhrzeit einstellen Ihr TP5001 besitzt eine Echtzeituhr mit Kalenderfunktion, die die Umstellung auf Sommer- und Winterzeit automatisch vornimmt. Zeit und Datum wurden im Werk auf mitteleuropäische Zeitzone eingestellt und müssen normalerweise nicht nachgestellt werden. Wenn Sie in einer anderen Zeitzone leben, beachten Sie „Zeitzonendiff erenz“ auf Seite 25. Sollten Sie aus irgend einem anderen Grund die Zeit oder das Datum einstellen müssen, gehen Sie bitte wie folgt vor. Werktage (Mo. – Fr.) Wochenende (Sa. – So.) Schaltpunkt Zeit Temp. °C Schaltpunkt Zeit Temp. °C 1 06:30 20 1 07:30 20 2 08:30 15 2 09:30 20 3 11:30 20 3 11:30 20 4 13:30 15 4 13:30 20 5 16:30 21 5 16:30 21 6 22:30 15 6 22:30 15 Hinweis: Dies sind auch die Zeiten für Block „A“ im A/B-Programmbetrieb Hinweis: Dies sind auch die Zeiten für Block „B“ im A/B-Programmbetrieb RESET Bedienungsanleitung D17 Datum einstellen Drücken Sie die Tasten „Λ“ und „PROG“ und halten Sie diese drei Sekunden lang. Das Datum wird im Format TT/MM/JJ angezeigt. Die Jahreszahl blinkt. Stellen Sie das Jahr mit den Tasten „Λ“ und „V“ ein. Wechseln Sie mit „-“ oder „+“ zum Monat und stellen Sie mit den Tasten „Λ“ und „V“ den Monat ein. Wechseln Sie mit „-“ oder „+“ zum Tag des Monats und stellen Sie mit den Tasten „Λ“ und „V“ den Tag ein. Die Software lässt keine ungültigen Datums- einstellungen zu, sondern übernimmt in diesem Fall das nächstgelegene gültige Datum. Es empfi ehlt sich, das Datum in der Reihenfolge JJ/MM/TT einzustellen. Uhrzeit einstellen Drücken Sie „PROG“, um die Zeit anzuzeigen. Die Zeit wird blinkend angezeigt. Stellen Sie mit den Tasten „+“ und „-“ die richtige Uhrzeit ein. (Durch Drücken und Halten können Sie sie in 10-Minuten-Schritten ändern.) Wochentag einstellen Der Wochentag wird automatisch eingestellt. Drücken Sie „PROG“, um zum normalen Betrieb (RUN) zurückzukehren. Voreingestellte Programme bestätigen Wenn Sie mit den in der Tabelle auf Seite 16 gezeigten voreingestellten Zeiten zufrieden sind, brauchen Sie nichts weiter zu tun. Bedienungsanleitung D18 Voreingestellte Programme ändern Bevor Sie die voreingestellten Programme ändern Ihr Installateur hat das Gerät auf eine der folgenden Betriebsarten eingestellt:

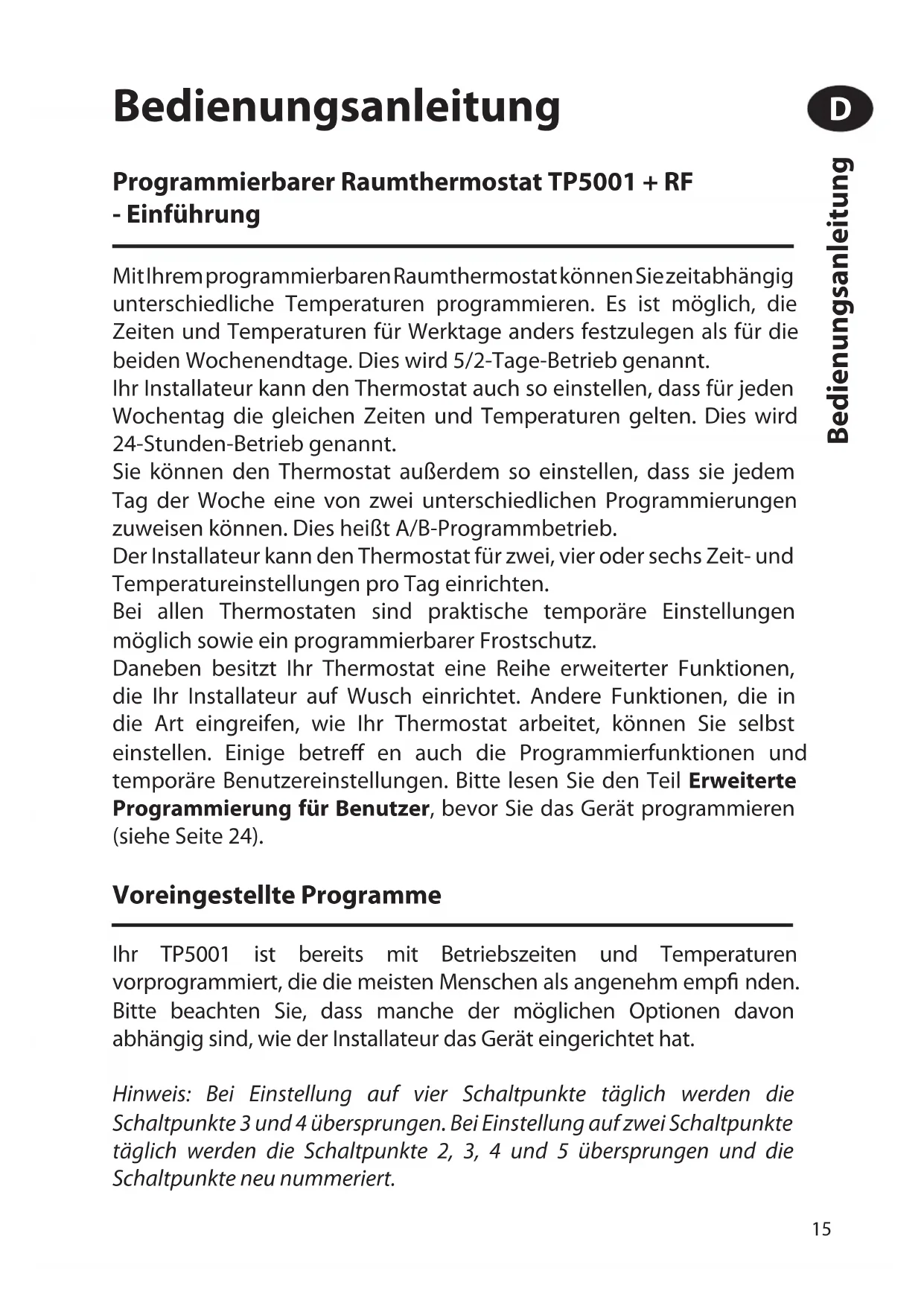

• 5/2-Tage – eine Programmierung für Werktage und eine andere für die Tage des Wochenendes (Seite 18)

• 24 Stunden – die gleiche Programmierung für alle Wochentage (Seite 19) Alternativ

• A/B – Das Gerät kann auch mit zwei Programmblöcken programmiert werden, die dann den einzelnen Wochentagen beliebig zugeordnet werden können. Wenn Sie dies wünschen, folgen Sie der Anleitung auf Seite 19, um diese Funktion zu aktivieren. Bitte beachten Sie Bei der Programmierung des Geräts muss der beschriebene Ablauf eingehalten werden. Es ist nicht möglich, die Zeiten von Schaltpunkten außerhalb dieses Ablaufs einzustellen. Wenn Sie eine voreingestellte Zeit unverändert lassen möchten, drücken Sie einfach „PROG“, um zur nächsten Einstellung weiterzuschalten. Um zu RUN zurückzukehren, drücken Sie die Taste „PROG“ und halten Sie diese gedrückt, bis der Doppelpunkt in der Anzeige blinkt. Alternativ warten Sie einfach ab, bis das Gerät nach zwei Minuten automatisch zu RUN zurückkehrt. Ihr Installateur hat das Gerät auf sechs, vier oder zwei Schaltpunkte täglich eingestellt. Diese Einstellung bestimmt die Zahl der Schaltpunkte pro Tag, die Sie programmieren können. Voreingestellte Programme im 5/2-Tages-Betrieb ändern Tage 1 bis 5 (Werktage) a) Drücken Sie „PROG“, bis die erste voreingestellte Zeit und Temperatur (Schaltpunkt 1, Tage 1, 2, 3, 4, 5) in der Anzeige erscheinen. b) Stellen Sie die ZEIT mit den Tasten „+“ und „-“ ein. (Durch Drücken und Halten können Sie sie in 10-Minuten- Schritten ändern.) Bedienungsanleitung D19 c) Stellen Sie mit den Tasten „Λ“ und „V“ die gewünschte TEMPERATUR ein. d) Schalten Sie mit „PROG“ zur nächsten voreingestellten Zeit und Temperatur weiter (Schaltpunkt 2). e) Wiederholen Sie die Schritte b, c und d, um die verbleibenden Werktag-Schaltpunkte zu programmieren. Tage 6 bis 7 (Wochenenden) Drücken Sie „PROG“, bis die erste voreingestellte Zeit und Temperatur (Schaltpunkt 1, Tage 6 und 7) in der Anzeige erscheinen. Wiederholen Sie die Schritte b, c und d, um die verbleibenden Wochenende-Schaltpunkte zu programmieren. Voreingestellte Programme im 24-Stunden-Betrieb ändern a) Drücken Sie „PROG“, bis die erste voreingestellte Zeit und Temperatur (Schaltpunkt 1 für alle Wochentage) in der Anzeige erscheinen. b) Stellen Sie die ZEIT mit den Tasten „+“ und „-“ ein. (Durch Drücken und Halten können Sie sie in 10-Minuten- Schritten ändern.) c) Stellen Sie mit den Tasten „Λ“ und „V“ die gewünschte TEMPERATUR ein. d) Schalten Sie mit „PROG“ zur nächsten voreingestellten Zeit und Temperatur weiter (Ereignis 2). e) Wiederholen Sie die Schritte b, c und d, um die verbleibenden Schaltpunkte zu programmieren. Voreingestellte Programme im A/B-Programmbetrieb ändern (Die Installateureinstellung muss im 5/2-Tages-Betrieb erfolgen.) Drücken Sie die Tasten „PROG“ und „V“ und halten Sie sie drei Sekunden gedrückt. Die Anzeige wechselt in den gezeigten Zustand. Sie gelangen zu Erweiterte Programmierung für Benutzer, Option 1. Bedienungsanleitung D20 Mit den Tasten „Λ“ und „V“ aktivieren oder deaktivieren Sie die Funktion (1=aktiviert, 0=deaktiviert). Drücken Sie fünf Sekunden lang die Taste „PROG“ bis die Anzeige wechselt und der Doppelpunkt in der Anzeige blinkt. Dies bedeutet, dass Sie in der Betriebsart RUN sind. Drücken Sie ein Mal „PROG“. Auf der Anzeige sehen Sie nun die standardmäßig dem Programm „A“ zugeordneten Tage (Tage 1, 2, 3, 4, und 5). Mit den Tasten „+“ und „-“ können Sie vor und zurück durch die Wochentage scrollen. Um einen Tag zu entfernen (zum Beispiel Tag 2), drücken Sie „V“. Um einen Tag hinzuzufügen (zum Beispiel Tag 7, Sun), drücken Sie „Λ“. Alle nicht hinzugefügten Tage werden automatisch Programm „B“ zugeordnet. Tage und Schaltpunkte für Programm „A“ programmieren a) Drücken Sie „PROG“, bis die erste voreingestellte Zeit und Temperatur (Schaltpunkt 1, Programm A) in der Anzeige erscheinen. b) Stellen Sie die ZEIT mit den Tasten „+“ und „-“ ein. (Durch Drücken und Halten können Sie sie in 10-Minuten-Schritten ändern.) c) Stellen Sie mit den Tasten „Λ“ und „V“ die gewünschte TEMPERATUR ein. d) Schalten Sie mit „PROG“ zur nächsten voreingestellten Zeit und Temperatur weiter (Ereignis 2). e) Wiederholen Sie die Schritte b, c und d, um die verbleibenden Schaltpunkte zu programmieren. Tage und Ereignisse für Programm „B“ programmieren a) Drücken Sie „PROG“, bis die erste voreingestellte Zeit und Temperatur (Schaltpunkt 1, Programm B) in der Anzeige erscheinen. b) Stellen Sie die ZEIT mit den Tasten „+“ und „-“ ein. (Durch Drücken und Halten können Sie sie in 10-Minuten-Schritten ändern.) c) Stellen Sie mit den Tasten „Λ“ und „V“ die gewünschte TEMPERATUR ein. Bedienungsanleitung D21 Programm starten Um zu RUN zurückzukehren, drücken Sie die Taste „PROG“. Der Doppelpunkt in der Anzeige blinkt. Die Heizung folgt nun den programmierten Zeiten und Temperaturen. Temporäre Einstellungen Anzeige ändern, um Zeit oder Temperatur anzuzeigen Drücken Sie gleichzeitig „+“ und „-“, um zwischen den Einstellungen zu wechseln. Programmierte Temperatur vorübergehend ändern Drücken Sie „Λ“ oder „V“, bis die gewünschte Temperatur angezeigt wird. (Bitte beachten Sie, dass Ihr Installateur unter Umständen den Temperatur-Einstellbereich und die temporäre Einstellmöglichkeit nach oben und unten eingeschränkt hat). Ihre temporäre Einstellung wird mit Beginn des nächsten programmierten Ereignisses automatisch beendet. (Bitte beachten Sie, dass Ihr Installateur unter Umständen die Gültigkeitsdauer der temporären Temperatureinstellung eingeschränkt hat, so dass diese von der verbleibenden Zeit bis zum nächsten Schaltpunkt abweichen kann). Wochentagsanzeige von Nummern zu Text ändern Sie schalten zwischen Anzeige der Tagesnummer und des Tagesnamens hin und her, indem Sie gleichzeitig „Λ“ und „-“ drücken. d) Schalten Sie mit „PROG“ zur nächsten voreingestellten Zeit und Temperatur weiter (Schaltpunkte 2). e) Wiederholen Sie die Schritte b, c und d, um die verbleibenden Ereignisse zu programmieren. Bedienungsanleitung D22 Uhrzeitanzeige zwischen 12-Stunden- und 24-Sunden- Format umschalten Sie schalten zwischen 12-Stunden- und 24-Stunden-Format hin und her, indem Sie gleichzeitig „Λ“ und „+“ drücken. Zwischen den Einheiten °C und °F umschalten Sie schalten zwischen den Einheiten °C und °F hin und her, indem Sie gleichzeitig „V“ und „-“ drücken. Thermostat-Betriebsart a) Auf Wunsch kann eine Temperatur zwischen 5 und 30°C eingestellt werden. Sie können also zum Beispiel eine Frostschutzeinstellung wählen, wenn Sie längere Zeit nicht zu Hause sind, oder uhrzeitunabhängig eine höhere Temperatur einstellen, wenn ein Familienmitglied krank ist. b) Drücken Sie gleichzeitig „Λ“ und „V“, um die Thermostat- Betriebsart einzuschalten. Standardmäßig sind 8 °C eingestellt. Diese Einstellung lässt sich jedoch verändern. Siehe Erweiterte Programmierung für Benutzer, Schritt 10 (Seite 25). c) Wenn die gewählte Temperatur nicht höher ist als die programmierte Frostschutzeinstellung, wird in der Anzeige ein Schneefl ocken-Symbol angezeigt. d) Ändern Sie die Temperatur mit den Tasten „Λ“ oder „V“, so dass sie die Frostschutztemperatur übersteigt. e) Um zur automatischen Programmierung zurückzukehren, drücken Sie gleichzeitig die Tasten „Λ“ und „V“. Uhrzeit vor- und zurückstellen Dies geschieht für Sommer- und Winterzeit automatisch. Ist die automatische Umstellung ausgeschaltet, gehen Sie vor wie folgt. Von Sommer- auf Winterzeit ändern (Uhr zurückstellen) Drücken und halten Sie die Taste „-“. Von Winter- auf Sommerzeit ändern (Uhr vorstellen) Drücken und halten Sie die Taste „+“. Bedienungsanleitung D23 Temporäres Fern-Einschalten und Ausschalten der Thermostat-Betriebsart Bestimmte Modelle sind mit einer Funktion ausgestattet, über die ihre Thermostat-Betriebsart mit einem telefonisch gesteuerten Schalter oder Fensterkontakten eingeschaltet oder verlassen werden kann. Zunächst muss die im Gebäude zu haltende Temperatur, wenn sich keine Menschen darin befi nden oder Fenster geöff net sind, in der Erweiterten Programmierung für Benutzer, Schritt 10 (Seite 25) eingestellt werden. Um dieses Merkmal lokal temporär außer Kraft zu setzen, drücken Sie gleichzeitig die Tasten „Λ“ und „V“. Verzögerte Einschaltfunktion Ihr Thermostat verfügt über eine optionale verzögerte Einschaltfunktion, die die Heizung an milden Tagen erst später einschaltet, wenn die Raumtemperatur zu Beginn eines Schaltpunktes nahe am programmierten Wert liegt. Wenn Sie diese Funktion aktiviert haben, können Sie sie durch Drücken einer der Tasten „Λ“ oder „V“ außer Kraft setzen. Um die Funktion zu aktivieren, siehe Erweiterte Programmierung für Benutzer, Schritt 11 (Seite 26). Optimale Startsteuerung (OSC) Ihr Thermostat ist mit der Funktion “Optimale Startsteuerung” ausgestattet. Damit können Sie einen Zeitpunkt festlegen, zu dem eine bestimmte Raumtemperatur erreicht sein soll. Der Thermostat berechnet dann, wie lange vor dem Schaltpunkt das System eingeschaltet werden muss, um sicherzustellen, dass der Raum zum gewünschten Zeitpunkt die gewünschte Temperatur hat. Eine vollständige Beschreibung dieser Funktion und ihrer Aktivierung und Einstellung fi nden Sie unter Erweiterte Programmierung für Benutzer, Schritte 12 und 13 (Seite 26 und 27). Batteriewechsel (nur batteriebetriebene Modelle) Wenn die Batterien leer werden, erscheint ein Batteriesymbol in der Anzeige. Sie haben dann noch 15 Tage Zeit, um die Batterien auszutauschen, bevor sich das Gerät abschaltet. Verwenden Sie nur hochwertige Alkali-Batterien, 2 x 1,5 Volt AA. Bedienungsanleitung D24 Erweiterte Programmierung für Benutzer Wichtig: Der Thermostat wurde im Werk so eingestellt, dass er für die meisten Situationen geeignet ist. Sie können jedoch zusätzliche, optionale Einstellungen vornehmen, die Komfort, Bequemlichkeit und energiesparendes Verhalten Ihres Thermostaten verbessern. Sie fi nden diese Einstellungen unter Erweiterte Programmierung für Benutzer und Erweiterte Programmierung für Installateure. Auf die Erweiterte Programmierung für Benutzer zugreifen Drücken Sie die Tasten „PROG“ und „V“ und halten Sie sie drei Sekunden gedrückt. Sie gelangen zur Erweiterten Programmierung für Benutzer. Scrollen Sie mit den Tasten „+“ und „-“ zwischen den einzelnen Optionen vor und zurück. Mit „V“ und „Λ“ ändern Sie die Einstellung der jeweiligen Option. Die blinkende Zahl rechts in der Anzeige zeigt die Nummer der gewählten Option. Hinweis. In den RUN-Modus kommen Sie wieder zurück, wenn Sie die Taste PROG für 3 Sekunden gedrückt halten. WICHTIG: Nach dem Auswechseln der Batterien drücken Sie bitte den RESET-Knopf, um den Regler neu zu starten. Alle Einstellungen wie Datum, Uhrzeit, Programmierungen und temporäre Einstellungen bleiben dabei lebenslang im Produkt gespeichert. Option 1 - A/B-Programmierung aktivieren oder deaktivieren(Option 41 auf 5/2 eingestellt))Hier können Sie die A/B-Programmieroption aktivieren oder deaktivieren. Drücken Sie „+“ bis Option 1 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. Einstellung 0Deaktiviert: Gerät arbeitet je nach Einstellung durch den Installateur im 5/2-Tages- oder 24-Stunden-Betrieb (Werks-Voreinstellung)Einstellung 1 Aktiviert: A/B-Programmierung ist aktiviert Bedienungsanleitung D25 Option 4 - Zeitzonendiff erenz Hier kann eine Zeitzone eingestellt und die angezeigte Uhrzeit entsprechend korrigiert werden. Drücken Sie „+“ bis Option 4 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. Einstellung 0 Modelle für britische Zeit: Die werksseitige Einstellung „0“ darf nicht verändert werden. Einstellung 1 Modelle für mitteleuropäische Zeit: Die werksseitige Einstellung „+1“ darf nicht verändert werden. -12 Stunden +14 Stunden Übrige Welt: Stellen Sie mit den Tasten „Λ“ und „V“ die Zeitdiff erenz des Ortes, an dem der Thermostat installiert wird, zur Weltzeit (GMT) ein. Option 10 - Frostschutz-/ Thermostat-Betriebsarteinstellung Hier lassen sich die Temperaturen für Frostschutz- und Thermostat-Betriebsart einstellen. Drücken Sie „+“ bis Option 10 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. 5 bis 40°C - Werks-Voreinstellung ist 8°C. Diese kann auf beliebige Werte zwischen 5 und 40°C geändert werden. Option 3 - Kalenderverhalten Hier wird festgelegt, nach welchen Regeln der Kalender automatisch zwischen Sommer- und Winterzeit umschaltet. Drücken Sie „+“ bis Option 3 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. Einstellung 0 Deaktiviert Einstellung 1 Manuell: Der Benutzer muss die angezeigte Zeit mit „+“ vor- und mit „-“ zurückstellen. Einstellung 2 Europäische Regeln (Werks-Voreinstellung) Einstellung 3 US-Regeln (ab 2007) Einstellung 4 US-Regeln (vor 2007) Bedienungsanleitung D26 Option 11 - Einschaltmethode Ihr Thermostat kann das System auf drei verschiedene Arten einschalten. Drücken Sie „+“ bis Option 11 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung. Einstellung 0 - Normal: Die Heizung wird zu den programmierten Zeiten hoch- oder heruntergeschaltet. Einstellung 1 - Optimale Startsteuerung (OSC): Hier können Sie programmieren, zu welcher Zeit die eingestellte Temperatur erreicht sein soll. Der Thermostat berechnet dann, wie lange vor der gewünschten Zeit die Heizung hochgeschaltet werden muss. Diese Zeit ist je nach Wetterbedingungen unterschiedlich und kann zwischen 120 Minuten und 0 Minuten vor dem programmierten Schaltpunkt liegen. Diese Einstellung muss gemeinsam mit Option 12 erfolgen, um die Optimierungseinstellung an das jeweilige Gebäude anzupassen. Einstellung 2 - Verzögertes Einschalten: Dies ist eine Alternative zu OSC. Stellen Sie die Schaltpunkte wie gewohnt ein und berücksichtigen Sie dabei, wie lange es an einem durchschnittlichen Tag dauert, bis das Gebäude warm ist. Der Thermostat überwacht Einschaltzeit, aktuelle Temperatur und gewünschte Temperatur und verzögert das Einschalten der Heizung, wenn die aktuelle Temperatur nahe an der programmierten Temperatur liegt. Option 12 - Vorheizeinstellung für Optimale Startsteuerung (Option 11 auf „1“ eingestellt) Drücken Sie „+“ bis Option 12 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung (nur aktiv, wenn Option 11 auf 1 gesetzt ist). Die Optimale Startsteuerung muss mit dieser Einstellung an die energetischen Eigenschaften des Gebäudes angepasst werden. Stellen Sie mit „Λ“ und „V“ die erforderliche Vorheizzeit ein. Die Tabelle enthält einige typische Einstellungen. Wenn das Gebäude die Temperatur nicht rechtzeitig erreicht, erhöhen Sie die Einstellung jeden Tag um 15 Minuten, bis Sie die richtige Einstellung gefunden haben. Wenn das Gebäude die Temperatur vorzeitig erreicht, verringern Sie die Einstellung jeden Tag um 15 Minuten, bis Sie die richtige Einstellung gefunden haben. 30 Minuten, Warmluftsystem, gut wärmegedämmtes Gebäude. 0:15 15 Minuten, Warmluftsystem, gute Wärmedämmung 0:30 30 Minuten, Warmluftsystem, gute Wärmedämmung 0:45 45 Minuten, Warmluftsystem, schlecht wärmegedämmtes Gebäude 1:00 60 Minuten, Heizkörpersystem, leichte Bauweise, gute Wärmedämmung (Werks-Voreinstellung) 1:15 75 Minuten, Heizkörpersystem, leichte Bauweise, mäßige Wärmedämmung 1:30 90 Minuten, Heizkörpersystem, mittelschwere Bauweise, schlechte Wärmedämmung 1:45 105 Minuten, Heizkörpersystem, schwere Bauweise, gute Wärmedämmung 2:00 120 Minuten, Heizkörpersystem, schwere Bauweise, schlechte Wärmedämmung Bedienungsanleitung D27 Option 13 - Schaltpunkteinstellung für Optimale Startsteuerung / Verzögertes Einschalten (Option 11 auf 1 oder 2 eingestellt) Die Optimale Startsteuerung oder das verzögerte Einschalten kann nur für Schaltpunkt 1 oder für jeden anderen Schaltpunkt des Tages gewählt werden, bei dem eine höhere Temperatur als beim vorhergehenden Schaltpunkt eingestellt wird. Drücken Sie „+“ bis Option 13 angezeigt wird. Mit „V“ und „Λ“ wählen Sie die gewünschte Einstellung (nur aktiv, wenn Option 11 auf 1 oder 2 gesetzt ist). Einstellung 0 Nur für den ersten Schaltpunkt des Tages (Werks-Voreinstellung) Einstellung 1 Für jeden Schaltpunkt des Tages, bei dem eine höhere Temperatur als beim vorhergehenden Schaltpunkt eingestellt wird Überblick über die vom Installateur einzustellenden Funktionen, die sich auf den Betrieb Ihres Thermostaten auswirken Temperaturbereichseinschränkung Der Installateur kann damit einen oberen und einen unteren Temperaturgrenzwert festlegen. Dadurch können die maximale und minimale Temperatur, die Sie am Thermostat einstellen können, begrenzt sein. Einschränkung der temporären Temperatureinstellung Der Installateur kann hier festlegen, um wie viele Grad Sie temporär von der programmierten Temperatur abweichen können. Er kann auch festlegen, wie lange eine solche temporäre Einstellung gültig bleibt. Tastenfeldsperre Hier kann der Installateur den Zugriff auf das Tastenfeld einschränken oder ganz sperren, um unberechtigte Zugriff e auf die programmierten Werte und Grenzwerte zu verhindern. Verhalten bei leer werdender Batterie Wenn Batterien nicht innerhalb von 15 Tagen nach Anzeige der „Batterie leer“-Warnung ausgetauscht werden, schaltet sich das Gerät ab. Unter normalen Umständen schaltet der Thermostat dann das Ventil oder den Heizkessel, das oder den er steuert, aus. Unter extremen klimatischen Bedienungsanleitung D28 Bedingungen kann ein Abschalten der Heizung zu Gebäudeschäden führen. Um dies zu verhindern, kann der Installateur das Gerät so einstellen, dass es bei Versagen der Batterie die Heizung EINSCHALTET statt AUSSCHALTET. Dies führt zu erhöhtem Brennstoff verbrauch, vermeidet aber Schäden am Gebäude. Bitte prüfen Sie gegebenenfalls, ob der Installateur diese Funktion ordnungsgemäß eingestellt hat. WICHTIG: Wenn beim Austausch der Batterien nicht sofort die LCD-Lampe aufl euchtet, überprüfen Sie, ob die Batterien korrekt eingelegt wurden. Entfernen Sie alte Batterien aus dem Gerät, wenn keine Anzeige auf dem Display erscheint. Falls nach dem Auswechseln der Batterien das Display ausgeschaltet bleibt, müssen Die den Regler “partiell” zurücksetzen (Seite 44). Gerät zurücksetzen Partielles Rücksetzen: Drücken Sie die Taste „RESET“ (für den Neustart des Mikrocomputers), wenn die Anzeige aus irgend einem Grund „einfriert“. Dadurch werden weder Programme noch Uhrzeit oder Datum zurückgesetzt. Es empfi ehlt sich, diesen Rücksetzvorgang im Rahmen der Installation durchzuführen. Vollständiges Rücksetzen durch den Benutzer: Drücken Sie die Taste „RESET“ während Sie „PROG“ gedrückt halten. Dadurch werden die Schaltzeitpunkte und alle Einstellungen der Erweiterten Programmierung für Benutzer zurückgesetzt, nicht jedoch Uhrzeit und Datum. Vollständiges Rücksetzen durch den Installateur: Dies kann nur durch den Installateur erfolgen. Zusätzlich zu allen oben genannten Einstellungen werden auch die Einstellungen der Erweiterten Programmierung für Installateure auf die Werks-Voreinstellungen zurückgesetzt. Zeit, Datum und eingestellter Wartungstermin werden jedoch nicht zurückgesetzt. Bedienungsanleitung D29 Una introducción a su cronotermostato Su cronotermostato programable permite confi gurar diferentes temperaturas en diferentes períodos horarios. Usted puede programar una combinación de horarios y temperaturas para los días de semana (laborables) y otro diferente para el fi n de semana; esto se denomina funcionamiento con programación 5/2 días. El cronotermostato también puede ser ajustado por su instalador para proporcionar una combinación de horarios y temperaturas que se repitan cada día de la semana. Esto se denomina funcionamiento con programación 24 horas. El cronotermostato también puede ser ajustado por usted para dos bloques de programación diferentes a los cuales se les puede luego asignar cualquier día de la semana; esto se denomina funcionamiento con programa A/B. Todos los cronotermostatos pueden ser ajustados por su instalador para proporcionar 2, 4 ó 6 combinaciones de horarios y temperaturas (denominadas eventos) para cada día. Todos los cronotermostatos poseen sobreajustes útiles, entre los cuales se incluye un ajuste programable contra congelación. Su termostato posee algunas características avanzadas que el instalador confi gurará si las mismas son requeridas. También posee varias características avanzadas que pueden ser ajustadas por usted. Estos ajustes avanzados alteran el modo de funcionamiento de su termostato y algunos de ellos también afectan las funciones de programación y los sobreajustes del usuario. Por favor, lea las instrucciones indicadas en el apartado Programación avanzada del usuario antes de programar la unidad (vea la página 38). Programas preconfi gurados Su TP5001 se entrega programado con una combinación de horarios y temperaturas de funcionamiento que cubren las necesidades de la mayoría de las personas. Por favor, recuerde que algunas de las opciones disponibles dependerán de cómo haya confi gurado la unidad el instalador. Instrucciones del usuario Instrucciones del usuario ES30 Nota: Si se confi guran 4 eventos diarios, se anulan los eventos 3 y 4. Si se confi guran 2 eventos diarios, se anulan los eventos 2, 3, 4 y 5 y los eventos se renumeran Antes de comenzar Abra la tapa del frente del cronotermostato y pulse el botón RESET (Reinicio) con un objeto no metálico hasta que la pantalla quede en blanco. Esto asegurará la activación de los programas de fábrica y el correcto funcionamiento del microprocesador del equipo. Confi guración de la pantalla de acuerdo a sus necesidades Para su información: tenga en cuenta que en estas instrucciones se asume que la pantalla está confi gurada para utilizar un reloj de 24 horas, la temperatura está expresada en °C y los días de la semana están numerados del 1 al 7 (donde 1 es el lunes). Todos estos ajustes pueden ser personalizados después de haber programado el termostato; para ello vea las página 35. Ajuste de la fecha y la hora correctas Su TP5001 tiene incorporado un reloj de tiempo real con función calendario que cambia automáticamente la hora en primavera y en otoño. La hora y la fecha están fi jadas de fábrica para la zona horaria CET, y normalmente no necesita ajustarse. Si usted vive en otra zona horaria consulte el párrafo “Corrección de la zona horaria” en la página 39. Sin embargo, si fuera necesario ajustar la hora y la fecha por cualquier otro motivo utilice las instrucciones que se indican a continuación. Días de semana (Lun. a Vie.) Fin de semana (Sab. y Dom.) Evento Hora Temp. °C Evento Hora Temp. °C 1 06:30 20 1 07:30 20 2 08:30 15 2 09:30 20 3 11:30 20 3 11:30 20 4 13:30 15 4 13:30 20 5 16:30 21 5 16:30 21 6 22:30 15 6 22:30 15 Nota: estos horarios también se usan en los programas del bloque “A” Nota: estos horarios también se usan en los programas del bloque “B” RESET Instrucciones del usuario ES31 Ajuste de la fecha Pulse y mantenga pulsados Λ y PROG durante 3 segundos para que la pantalla muestre la fecha en el formato dd/mm/aa. El número del AÑO parpadeará, utilice Λ o V para corregir el año. Utilice - o + para cambiar al MES, luego pulse Λ o V para corregir el mes. Utilice - o + para cambiar a la FECHA del mes, luego pulse Λ o V para corregir el día del mes. Si intenta seleccionar una fecha no válida, el programa de la unidad la rechazará y aplicará la fecha válida más cercana a la que usted introdujo. Se recomienda que la fecha sea ajustada en el orden: aa/mm/dd. Ajuste de la hora correcta Pulse PROG para mostrar la hora. La pantalla de la hora parpadeará. Utilice los pulsadores + y - para ajustar la hora correcta (púlselo y manténgalo pulsado para cambiar en incrementos de 10 minutos). Ajuste del día correcto El día de la semana se ajusta automáticamente. Pulse PROG para volver al funcionamiento normal (FUNCIONAMIENTO). Instrucciones del usuario ES32 Aceptación de los programas preajustadoss Si está satisfecho con los horarios preajustados que se indican en la tabla de la página 30, no necesita realizar ningún otro ajuste. Cambio de los programas preajustados Antes de cambiar los programas preajustados Su instalador deberá haber confi gurado la unidad para que funcione de acuerdo a uno de los modos siguientes:
