BEDIENUNGSANLEITUNG MPX30DMP Monacor

STEREO-DJ-MISCHPULT MIT MP3-SPIELER

STEREO DJ MIXER WITH MP3 PLAYER TABLE DE MIXAGE STÉRÉO DJ AVEC LECTEUR MP3 MIXER DJ STEREO CON LETTORE MP3

UB01 IE1.MP3 Play 00H12 One MP3 E0 E0 E0 MAETER CH1 CH2 CH3 Stage Line MPX 380MP STOCK IN CH4 MPLR CLOMOSER SAGE LINE

MPX-30DMP

Bestellnummer 20.2760

CE

D Bevor Sie einschalten ...
A Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von „img Stage Line“. Bitte lesen Sie diese Bedienungs-
CH anleitung vor dem Betrieb gründlich durch. Nur so lernen Sie alle Funktionsmöglichkeiten kennen, vermeiden Fehlbedienungen und schützen sich und Ihr Gerät vor eventuellen Schäden durch unsachgemäßen Gebrauch. Heben Sie die Anleitung für ein späteres Nachlesen auf. Der deutsche Text beginnt auf der Seite 4.

F Avant toute installation ...

D Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und An - schlüsse.
CH

1 Übersicht der Bedienelemente und Anschlüsse

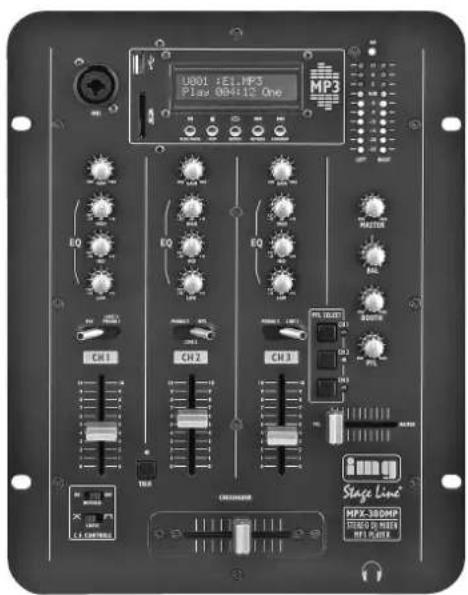

1.1 Ober- und Vorderseite

1 MP3-Spieler

A USB-Buchse zum Einstecken eines USB-Sticks oder zum Anschluss einer Festplatte mit eigener Stromversorgung

B Steckplatz für eine SD/SDHC-Karte

C Display, zeigt

in der oberen Zeile

• das angewählte Abspielmedium („U“ für USB-Speicher, „S“ für SD/SDHC-Karte) und die Nummer des Titels bzw. im Modus „Stop“ die Anzahl der Titel
  – den Dateinamen des Titels in der unteren Zeile
• den Betriebsmodus („Play“, „Pause“ „Stop“)
• abwechselnd die bereits gespielte Zeit des Titels und seine Gesamtlaufzeit bzw. im Modus „Stop“ die Zeitanzeige „000:00“
• „All“ bei ständiger Wiederholung aller Titel oder „One“ bei ständiger Wiederholung eines Titels

D Bedientasten

– Taste ▶II, um das Abspielen zu starten und zu unterbrechen
- Taste ■, um das Abspielen zu beenden - Taste ⇔, zum Umschalten zwischen ständiger Wiederholung eines Titels (Anzeige „One“) oder aller Titel (Anzeige „All“)
- Tasten ▶▶ und ◀◀, um einen Titel vor oder zurück zu springen; für den schnellen Vor- oder Rücklauf im Titel die jeweilige Taste gedrückt halten

2 Mikrofoneingang (kombinierte Buchse XLR/6,3-mm-Klinke, sym.) für Kanal CH 1
3 Regler GAIN für die Eingangsverstärkung, für jeden Eingangskanal
4 Klangregler, für jeden Eingangskanal HIGH = Höhen, MID = Mitten, LOW = Tiefen
5 Eingangswahlschalter, für jeden Eingangskanal

CH 1 links Eingang MIC rechts Eingang LINE 1/PHONO 1

CH 2 links Eingang PHONO 2 Mitte Eingang LINE 2 rechts MP3-Spieler

CH 3 links Eingang PHONO 3 rechts Eingang LINE 3

6 Fader zum Einstellen des Kanalpegels, für jeden Eingangskanal
7 Taste TALK (mit Kontroll-LED) zum Stumm- schalten der Kanäle CH 2 und CH 3 bei Mikrofondurchsagen
8 Schalter REVERSE zum Auswählen auf welche Seite des Crossfaders (10) die Kanäle CH 2 und CH 3 geschaltet werden

ON links Kanal CH 3, rechts Kanal CH 2 OFF links Kanal CH 2, rechts Kanal CH 3

9 Schalter CURVE für das Überblendverhalten des Crossfaders (10)

× weiches, gleichmäßiges Überblenden
hartes Überblenden mit einem weiten Bereich, in dem beide Kanäle gleich laut zu hören sind

10 Überblendregler (Crossfader) für die Kanäle CH 2 und CH 3 Wird die Überblendfunktion nicht benötigt, den Crossfader in die Mitte schieben.
11 Betriebsanzeige
12 Stereo-Pegelanzeige für das mit dem Regler MASTER (13) eingestellte Summensignal
13 Gesamt-Pegelregler MASTER: bestimmt den Pegel des Summensignals, das über die Ausgänge R BAL./L BAL. und MASTER (23) ausgegeben wird
14 Balance-Regler für das mit dem Regler MASTER (13) eingestellte Summensignal
15 Gesamt-Pegelregler BOOTH: bestimmt den Pegel des Summensignals, das über den BOOTH-Ausgang (24) ausgegeben wird
16 Lautstärkeregler für den Kopfhörerausgang (19)
17 Vorhörtaste für jeden Eingangskanal (mit Kontroll-LED): bei ge drückter Taste lässt sich das zugehörige Kanalsignal vor dem Fader (6) über einen Kopfhörer an der Buchse Ω (19) abhören (PFL = „Pre Fader Listening“).
18 Regler zur Auswahl des Abhörsignals für den Kopfhörerausgang Ⓞ (19)

Position PFL

Vorhören der Kanäle, deren Taste PFL SELECT (17) gedrückt ist

Position MASTER

Abhören der Signalsumme vor den Ausgangsreglern (13, 15)

19 6,3-mm-Klinkenbuchse zum Anschluss eines Stereo-Kopfhörers (Impedanz min. 8 Ω)

1.2 Rückseite

20 Ein-/Ausschalter POWER
21 Netzbuchse zum Anschluss an eine Steck-dose (230 V\~/50 Hz) über das beiliegende Netzkabel
22 Halterung für die Netzsicherung; eine geschmolzene Sicherung nur durch eine gleichen Typs ersetzen
23 Stereo-Ausgänge R BAL./L BAL. (XLR-Einbaustecker, sym.) und MASTER (Cinch-Buchsen) zum Anschluss des Verstärkers für die Beschallung

Der XLR-Ausgang und der Cinch-Ausgang können auch gleichzeitig zum Anschluss von zwei Verstärkern verwendet werden. Der Ausgangspegel wird mit dem Regler MASTER (13) eingestellt.

24 Stereo-Ausgang BOOTH (Cinch-Buchsen) für den Anschluss eines weiteren Verstärkers, z. B. für eine Monitoranlage oder eine Nebenraum-Beschallung; der Ausgangspegel wird mit dem Regler BOOTH (15) eingestellt
25 Stereo-Ausgang REC (Cinch-Buchsen) für den Anschluss eines Aufnahmegerätes; der Aufnahmepegel ist unabhängig von der Stellung der Ausgangsregler (13, 15)
26 Stereo-Eingänge (Cinch-Buchsen) zum Anschluss von Tonquellen an die Kanäle CH1 bis CH 3

INPUT 2, INPUT 3:

Eingänge PHONO für Plattenspieler mit Magnetsystem,

Eingänge LINE für Geräte mit Line-Pegel-Ausgang, z. B. CD-Spieler, Tapedeck, Radio INPUT 1:

Der Eingang kann mit der daneben liegenden Taste zwischen PHONO und LINE umgeschaltet werden: siehe Position 27.

27 LINE/PHONO-Umschalter, um den daneben liegenden Eingang für Kanal CH1 auf Line-Signalpegel (Taste ausgerastet) oder Phono-Signalpegel (Taste gedrückt) zu schalten
28 Masse-Klemmschrauben GND für angeschlossene Plattenspieler

2 Hinweise für den sicheren Gebrauch

Das Gerät entspricht allen relevanten Richtlinien der EU und ist deshalb mit gekennzeichnet.

WARNUNG

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb nie selbst Eingriffe am Gerät vor. Durch unsachgemäßes Vorgehen besteht die Gefahr eines elektrischen Schlages.

Beachten Sie auch unbedingt die folgenden Punkte:

• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässige Einsatztemperatur 0 – 40 °C).
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.

• Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose,

• wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,

• wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,

• wenn Funktionsstörungen auftreten. Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

• Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
• Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch be dient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

3 Einsatzmöglichkeiten

Das 3-Kanal-Mischpult MPX-30DMP ist für be liebige DJ-Anwendungen im privaten oder professionellen Bereich geeignet. Das Gerät bietet Anschlussmöglichkeiten für Geräte mit Line-Pegel (z. B. CD-Spieler), Plattenspieler und ein DJ-Mikrofon. Als zusätzliche Tonquelle steht der integrierte MP3-Spieler zur Verfügung, mit dem sich MP3-Audiodateien von USB-Speichern (z. B. USB-Sticks) und SD/SDHC-Karten (max. 32 GB) abspielen lassen. Alle Tonquellen können über einen Kopfhörer vorgehört werden („Pre Fader Listening“).

Das Mischpult kann sowohl frei aufgestellt als auch in ein Bedienpult eingebaut werden.

4 Anschluss

Vor dem Anschluss bzw. vor dem Verändern von Anschlüssen das Mischpult und die anzuschließenden Geräte ausschalten.

1) Die Stereo-Tonquellen an die entsprechenden Cinch-Eingangsbuchsen (26) der Kanäle CH 1 bis CH 3 anschließen (weiße Buchse LEFT = linker Kanal; rote Buchse RIGHT = rechter Kanal):

Geräte mit Line-Pegel-Ausgang (z. B. CD-Spieler, Tapedeck, Radio) lassen sich an - schließen an

– den Eingang LINE 1/PHONO 1 von Ka nal CH 1; die daneben liegende Taste (27) muss dazu ausgerastet sein
– den Eingang LINE 2 von Kanal CH 2
– den Eingang LINE 3 von Kanal CH 3

Plattenspieler mit Magnetsystem lassen sich an schließen an

– den Eingang LINE 1/PHONO 1 von Ka nal CH 1; die daneben liegende Taste (27) muss dazu gedrückt sein
– den Eingang PHONO 2 von Ka nal CH 2
– den Eingang PHONO 3 von Kanal CH 3 Ist am Anschlusskabel des Plattenspielers ein separates Massekabel vorhanden, dieses mit einer Klemmschraube GND (28) verbinden.

2) Ein Mikrofon lässt sich über einen XLR-Stecker oder einen 6,3-mm-Klinkenstecker an die symmetrisch beschaltete Buchse MIC (2) anschließen.
3) Zum Anschluss von Verstärkern stehen mehrere Stereoausgänge zur Verfügung:

- symmetrisch beschalteter XLR-Ausgang R BAL./L BAL. und asymmetrisch be schalteter Cinch-Ausgang MASTER (23): An einen dieser Ausgänge sollte der Hauptverstärker für die Beschallung an geschlossen werden. Der XLR-Ausgang sollte bevorzugt verwendet werden, da die symmetrische Signalübertragung einen beseren Schutz gegen Störeinstrahlungen bietet, die be son ders bei längeren An schlusskabeln auftreten können.

Der XLR-Ausgang und der Cinch-Ausgang können auch gleichzeitig zum Anschluss von zwei Verstärkern verwendet werden.

– Ausgang BOOTH (24): Hier kann z. B. ein Verstärker für eine Monitoranlage oder für eine Nebenraum-Beschallung angeschlossen werden.

4) Sollen Tonaufnahmen gemacht werden, das Aufnahmegerät an den Stereo-Ausgang REC (25) anschließen. Der Aufnahmepegel ist unabhängig von der Stellung der Ausgangsregler MASTER (13) und BOOTH (15).
5) Zum Vorhören der Eingangskanäle oder zum Abhören des Summensignals vor den Ausgangsreglern MASTER und BOOTH kann ein Kopfhörer (Impedanz min. 8 Ω) über einen 6,3-mm-Klinkenstecker an den Stereoausgang (19) angeschlossen werden.
6) Das beiliegende Netzkabel an die Netzbuchse (21) anschließen und den Stecker in eine Netzsteckdose (230 V\~/50 Hz) stecken.

5 Bedienung

Vor dem Einschalten die Ausgangsregler MASTER (13) und BOOTH (15) auf Minimum stellen, um Einschaltgeräusche zu vermeiden. Das Mischpult wird mit dem Netzschalter POWER (20) ein- und ausgeschaltet. Bei eingeschaltetem Gerät leuchtet die Betriebsanzeige ON (11).

VORSICHT

Stellen Sie die Lautstärke der Audioanlage und die Kopfhörer-lautstärke nie sehr hoch ein. Hohe Lautstärken können auf Dauer das Gehör schädigen! Das Ohr gewöhnt sich an hohe Lautstärken und empfindet sie nach einiger Zeit als nicht mehr so hoch. Erhöhen Sie darum eine hohe Laut stär ke nach der Gewöhnung nicht weiter.

5.1 Mischen der Tonquellen

Überblenden zwischen zwei Kanälen

1) Mit den Kippschaltern (5) für je den Eingangskanal die ge wünschte Tonquelle an wählen:

CH 1 linke Position für das Mikrofon am Eingang MIC rechte Position für das Gerät am Eingang LINE 1/PHONO 1

CH 2 linke Position für das Gerät am Eingang PHONO 2 mittlere Position für das Gerät am Eingang LINE 2 rechte Position für den integrierten MP3-Spieler

CH 3 linke Position für das Gerät am Eingang PHONO 3 rechte Position für das Gerät am Eingang LINE 3

2) Zur Pegelangleichung und Klangkorrektur der Eingangssignale, folgende Grundeinstellungen durchführen:

a) Alle Kanalfader (6) auf Minimum stellen. Alle Gain-Regler (3), Klangregler (4) und den Crossfader (10) in die Mittelposition stellen.

b) Leuchtet die LED über der Taste TALK (7), die Taste zum Ausschalten der Talkover-Funktion ausrasten.

c) Den Ausgangsregler MASTER (13) auf ca. 23 des Maximums aufdrehen.

d) Ein Tonsignal (z. B. Musikstück) auf den ersten benutzten Eingangskanal geben und den zugehörigen Fader (6) bis ca. 23 des Maximums aufziehen.

e) Mit dem Regler GAIN (3) des Kanals den Pegel so aussteuern, dass die Pegelanzeige (12) bei den lautesten Passagen im 0-dB-Bereich aufleuchtet. Den Klang mit den Reglern HIGH, MID und LOW (4) einstellen. Danach die Aussteuerung ggf. mit dem Regler GAIN korrigieren. Nach der Gain- und Klangeinstellung den Kanalfader wieder auf Minimum stellen.

f) Die Schritte d) und e) für die übrigen verwendeten Eingangskanäle wiederholen. Hinweis: Diese Bedienschritte dienen nur als Hilfestellung, es sind auch andere Vorgehensweisen zur Grundeinstellung der Eingangskanäle möglich.

3) Nach der Grundeinstellung können die Eingangssignale mit den Kanalfadern (6) im gewünschten Lautstärkeverhältnis gemischt oder ein- und ausgeblendet werden.
4) Für das Summensignal an den Ausgängen R BAL./L BAL. und MASTER (23) mit dem Ausgangsregler MASTER (13) die endgültige Lautstärke einstellen und mit dem Regler BAL (14) die Stereo-Ba lance. Der Signal pe gel lässt sich an der Pe gelanzeige (12) able-

sen. In der Re gel wird bei 0 dB eine optimale Aussteuerung erreicht. Ist der Ausgangspegel des Mischpults jedoch für den angeschlossenen Verstärker zu hoch oder zu niedrig, muss das Summensignal entsprechend höher oder niedriger eingestellt werden.

Für einen an den Buchsen BOOTH (24) angeschlossenen Verstärker die Lautstärke mit dem Ausgangsregler BOOTH (15) einstellen.

5) Mit dem Crossfader (10) kann zwischen den Kanälen CH 2 und CH 3 übergeblendet werden.

Mit dem Schalter REVERSE (8) die beiden Kanäle dem Crossfader zuordnen:

Position ON

CH 2 rechte Seite des Crossfaders

CH 3 linke Seite des Crossfaders

Position OFF

CH 2 linke Seite des Crossfaders

CH 3 rechte Seite des Crossfaders

Mit dem Schalter CURVE (9) das Überblendverhalten des Crossfaders einstellen:

Position ×

weiches, gleichmäßiges Überblenden

Position

hartes Überblenden mit einem weiten Bereich, in dem beide Kanäle gleich laut zu hören sind

6) Zur besseren Verständlichkeit einer Mikrofondurchsage kann die Taste TALK (7) gedrückt werden: Bei gedrückter Taste (LED darüber leuchtet) sind die Kanäle CH 2 und CH 3 stummgeschaltet.

5.2 Abhören über Kopfhörer

Die Eingangskanäle CH 1 bis CH 3 können einzeln (oder auch gemeinsam) über einen Kopfhörer abgehört werden, auch wenn der zugehörige Kanalfader (6) auf Minimum steht (PFL „Pre Fader Listening“ = Abhören vor dem Fader). Damit kann z. B. der nächste zu spielende Titel ausgesucht werden.

Wahlweise ist es auch möglich, über den Kopfhörer die Signalsumme, unbeeinflusst von der Einstellung der Ausgangsregler MASTER (13) und BOOTH (15), abzuhören.

1) Zum Vorhören eines Eingangskanals die zu- gehörige Taste PFL SELECT (17) drücken, die LED neben der Taste leuchtet.
2) Den Auswahlregler (18) für die Abhörfunktion in die Position PFL schieben.
3) Die Kopfhörerlautstärke mit dem Regler PFL (16) einstellen.
4) Soll das Summensignal abgehört werden, den Auswahlregler für die Abhörfunktion in die Position MASTER schieben. In den Zwischenstellungen ist ein Mischsignal aus Eingangskanal- und Summensignal zu hören.

5.3 Bedienung des MP3-Spielers

Der MP3-Spieler ist nach Inbetriebnahme des Mischpults eingeschaltet. Ist kein Abspielmedium angeschlossen zeigt das Display (C):

$$ \begin{array}{c} \text {NO Disk} \ \text {Please Add Disk} \end{array} $$

Ist ein Abspielmedium angeschlossen, gibt das Display nach dem Einlesen des Mediums hinter dem jeweiligen Kennbuchstaben („U“ für USB-Speicher, „S“ für SD/SDHC-Karte) die Gesamtanzahl der Titel an, z. B. für eine Speicherkarte mit 132 Titeln:

D Sind zwei Abspielmedien angeschlossen, ist der USB-Speicher angewählt. Zum Umschalten zwischen zwei Medien muss das gerade angewählte entfernt werden. Der MP3-Spieler schaltet dann automatisch auf das andere um. Er schaltet auch immer automatisch auf das Medium um, das neu ange schlossen wird.

Abspielmedium anschließen und entfernen:

- Einen USB-Stick in die USB-Buchse (A) stecken oder eine Festplatte mit der USB-Buchse verbinden. Eine angeschlossene Festplatte darf nur eine Partition aufweisen und muss über ein eigenes Netzgerät mit Strom versorgt werden.

– Eine SD/SDHC-Karte (mit der abgeschrägten Ecke voran und den Kontakten nach rechts) so weit in den Steckplatz (B) stecken, bis sie ein rastet.

Um die Abspielmedien zu entfernen, den USB-Speicher von der USB-Buchse trennen und die Speicherkarte erst durch Hineindrücken entriegeln, dann herausziehen. USB-Speicher und Speicherkarte sollten nicht während ihrer Wiedergabe entfernt werden.

Bedientasten (D)

Wiedergabe/Pause-Taste ▶II

Um das Abspielen zu starten, die Taste ▶II drücken: Das Display zeigt „Play“, die Zeit -anzeige daneben wechselt zwischen der bereits gespielten Zeit des Titels und seiner Gesamtlaufzeit. In der oberen Zeile wird der Kennbuchstabe für das Abspielmedium („U“ = USB-Speicher, „S“ = SD/SDHC-Karte) und die Nummer des Titels angezeigt, dahinter der Dateiname des Titels (als durchlaufende An -zeige bei längeren Namen).

Um das Abspielen zu unterbrechen, die Taste ▶II erneut drücken: Das Display zeigt „Pause“, alle beweglichen Anzeigen „frieren ein“. Um das Abspielen des Titels fortzusetzen, wieder die Taste ▶II drücken.

Stopp-Taste ■

Um das Abspielen zu beenden, die Taste ■ drücken: Das Display zeigt „Stop“, die Zeit anzeige wechselt auf „000:00“ und der aktuell durchlaufende Dateiname „friert ein“. Anstelle der Titelnummer wird die Gesamtanzahl der Titel an gegeben. Um das Abspielen mit dem ersten Ti tel wieder zu starten, die Taste▶II drücken.

Wiederhol-Taste

Mit der Taste kann zwischen ständiger Wie derholung aller Titel (Anzeige „All“) und ständiger Wiederholung eines Titels (Anzeige „One“) umgeschaltet werden.

Vorwärts/Rückwärts-Tasten ▶▶ und ◀◀

Zum Sprung auf den nächsten Titel bzw. vorherigen Titel die jeweilige Taste kurz drücken. Für den schnellen Vorlauf bzw. Rücklauf in -nerhalb eines Titels die jeweilige Taste ge- drückt halten.

6 Technische Daten

Eingänge

Empfindlichkeit/Impedanz

MIC: 1 mV/ 650 Ω

PHONO 1: ..... 2 mV/ 50 kΩ

Kopfhörerimpedanz: .... ≥ 8 Ω

Frequenzgang: ..... 20 – 20 000 Hz

Klirrfaktor: ....<0,15%

Störabstand: ....>60 dB, unbewertet

Klangregelung

Tiefen: +12 dB/-32 dB

bei 50 Hz

Mitten: .....+12 dB/-32 dB

bei 1,2 kHz

Höhen: .....+12 dB/-32 dB

bei 10 kHz

Anschlüsse

MIC, mono: ..... kombinierte Buchse

XLR/6,3-mm-Klinke

(sym.)

LINE, PHONO, stereo: . Cinch-Buchsen

R BAL./L BAL., stereo: . XLR-Einbaustecker

(sym.)

MASTER, stereo: ..... Cinch-Buchsen

BOOTH, stereo: ..... Cinch-Buchsen

REC, stereo: .... Cinch-Buchsen

Kopfhörer, stereo: .... 6,3-mm-Klinken-

buchse

Stromversorgung: ..... 230 V\~ / 50 Hz

Leistungsaufnahme: .... max. 20 VA

Einsatztemperatur: ..... 0 – 40 °C

Abmessungen: 245 × 315 × 120 mm

Gewicht: 3 kg

* bei Anzeige 0 dB

Änderungen vorbehalten.
