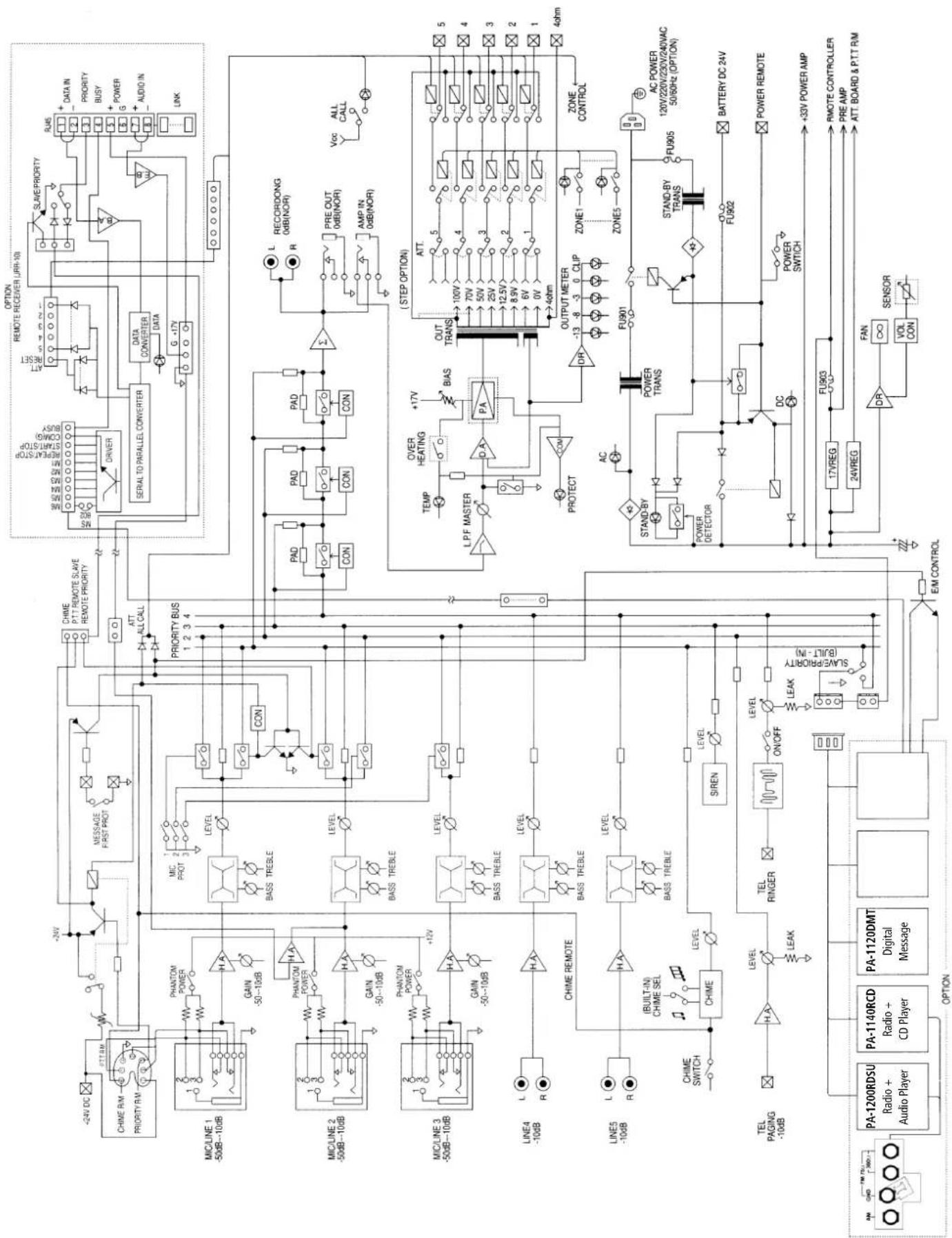

BEDIENUNGSANLEITUNG PA1240 Monacor

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • GermanyCopyright by MONACOR INTERNATIONAL. All rights reserved. A-2149.99.01.07.2023 ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS PA-1120 Bestell-Nr. • Order No. 0170780 PA-1240 Bestell-Nr. • Order No. 0170790 ON OFF SW1 Neue Option für Mikrofon-Priorität ab Seriennummer …-03 Bei allen Geräten, deren Seriennummer mit „-03“ endet, kann die Priorität der Eingangskanäle CH1 – CH3 und der Sirene ab- geschaltet werden. Dazu das Gerät von der Stromversorgung trennen und den Gehäusedeckel entfernen. Den Schalter SW1 im hinteren Teil des Geräts in die Position OFF schieben (

Zeichnung). Die Signale der Kanäle CH1 – CH3 und der Sirene blenden dann beispielsweise nicht mehr die Signale der Kanäle CH4 – CH5 aus, sondern mischen sich mit diesen. Die Möglichkeit, den Kanälen CH1 – CH3 mit dem jeweiligen Schalter MIC PRIORITY individuell eine höhere Priorität (3. Prioritätsstufe) zuzuweisen, bleibt davon unberührt. Deutsch New option for microphone priority starting from serial number …-03 For all devices whose serial number ends with “-03”, the priority of the input channels CH1 – CH3 and of the siren can be switched off. To do this, disconnect the device from the power supply and remove the housing cover. Set the switch SW1 in the rear part of the device to the position OFF (

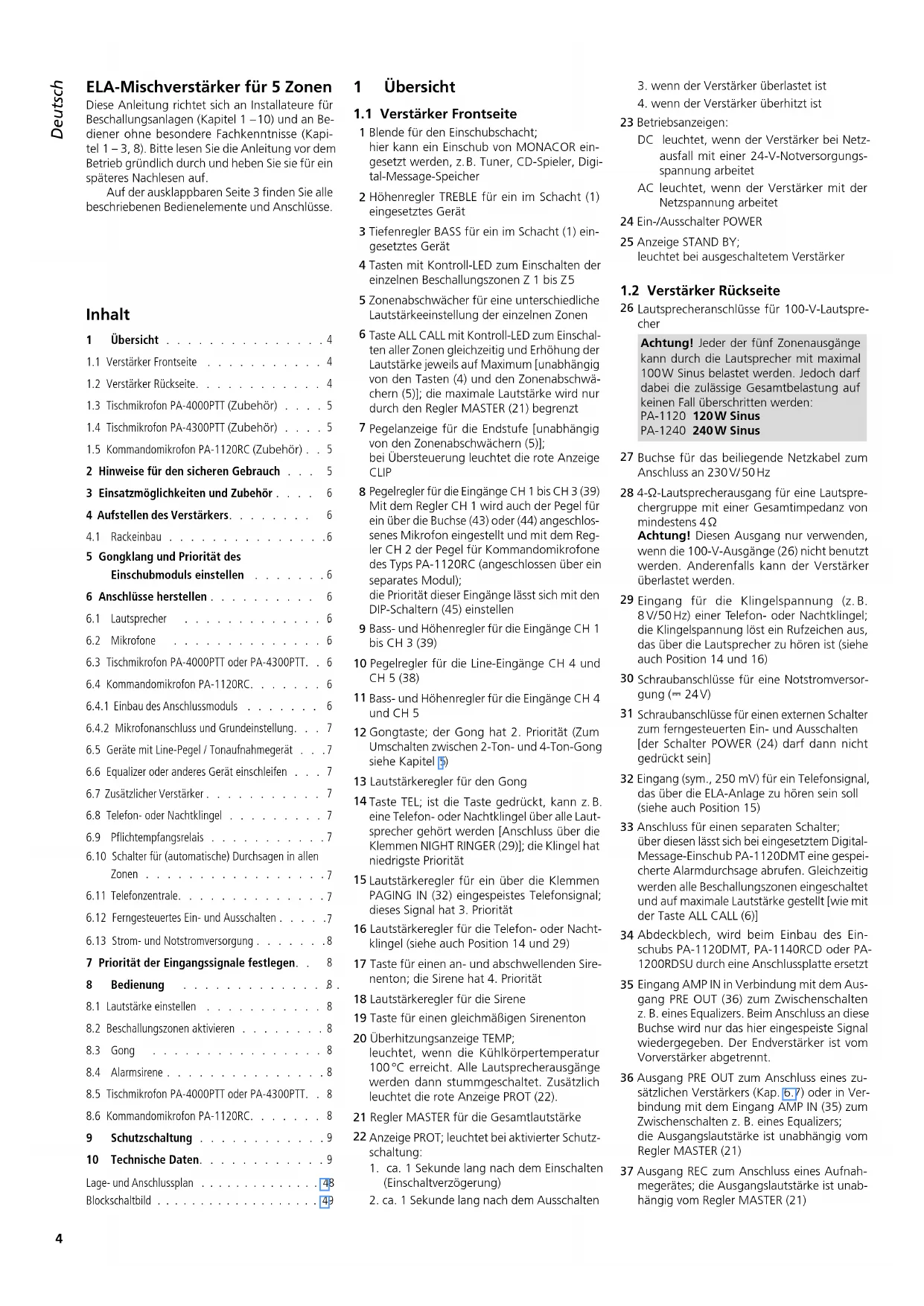

Inhalt 1 Übersicht . . . . . . . . . . . . . . .

1.1 Verstärker Frontseite . . . . . . . . . . .

1.2 Verstärker Rückseite. . . . . . . . . . . .

2 Hinweise für den sicherenGebrauch . . .

3 Einsatzmöglichkeiten undZubehör . . . .

4 Aufstellen des Verstärkers. . . . . . . .

4.1 Rackeinbau . . . . . . . . . . . . . . .

5 Gongklang und Priorität des Einschubmoduls einstellen . . . . . . .

6 Anschlüsse herstellen . . . . . . . . . .

6.1 Lautsprecher . . . . . . . . . . . . . .

6.4.1 Einbau des Anschlussmoduls . . . . . . .

6.4.2 Mikrofonanschluss und Grundeinstellung. . .

6.5 Geräte mit Line-Pegel / Tonaufnahmegerät . . .

6.6 Equalizer oder anderes Gerät einschleifen . . .

6.7 Zusätzlicher Verstärker . . . . . . . . . . .

6.8 Telefon- oder Nachtklingel . . . . . . . . .

6.9 Pflichtempfangsrelais . . . . . . . . . . .

6.10 Schalter für (automatische) Durchsagen in allen

6.12 Ferngesteuertes Ein- und Ausschalten . . . . .

6.13 Strom- und Notstromversorgung . . . . . . .

7 Priorität der Eingangssignale festlegen. .

8.1 Lautstärke einstellen . . . . . . . . . . .

8.2 Beschallungszonen aktivieren . . . . . . . .

9 Schutzschaltung . . . . . . . . . . . .

10 Technische Daten. . . . . . . . . . . .

DeutschDeutsch SeiteInhalt Deutsch 1 Übersicht

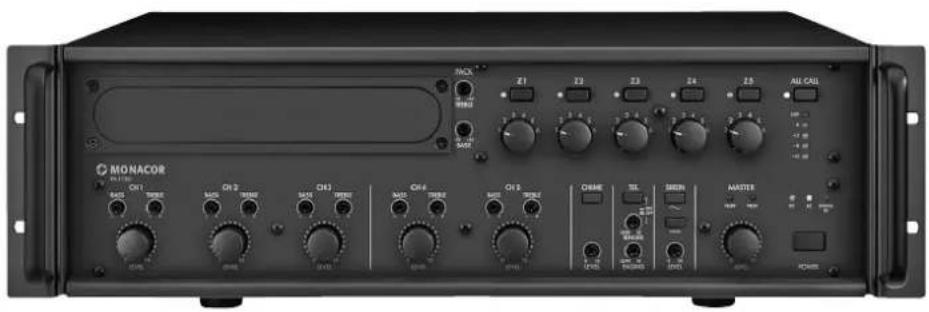

1.1 Verstärker Frontseite

1 Blende für den Einschubschacht; hier kann ein Einschub von MONACOR ein- gesetzt werden, z. B. Tuner, CD-Spieler, Digi- tal-Message-Speicher

Höhenregler TREBLE für ein im Schacht (1) eingesetztes Gerät 3 Tiefenregler BASS für ein im Schacht (1) ein- gesetztes Gerät 4 Tasten mit Kontroll-LED zum Einschalten der einzelnen Beschallungszonen Z 1 bis Z 5 5 Zonenabschwächer für eine unterschiedliche Lautstärkeeinstellung der einzelnen Zonen

Taste ALL CALL mit Kontroll-LED zum Einschal- ten aller Zonen gleichzeitig und Erhöhung der Lautstärke jeweils auf Maximum [unabhängig von den Tasten (4) und den Zonenabschwä- chern (5)]; die maximale Lautstärke wird nur durch den Regler MASTER (21) begrenzt

Pegelanzeige für die Endstufe [unabhängig von den Zonenabschwächern (5)]; bei Übersteuerung leuchtet die rote Anzeige CLIP

Pegelregler für die Eingänge CH 1 bis CH 3 (39) Mit dem Regler CH 1 wird auch der Pegel für ein über die Buchse (43) oder (44) angeschlos- senes Mikrofon eingestellt und mit dem Reg- ler CH 2 der Pegel für Kommandomikrofone des Typs PA-1120RC (angeschlossen über ein separates Modul); die Priorität dieser Eingänge lässt sich mit den DIP-Schaltern (45) einstellen

Bass- und Höhenregler für die Eingänge CH1 bis CH 3 (39) 10 Pegelregler für die Line-Eingänge CH 4 und CH5 (38)

Bass- und Höhenregler für die Eingänge CH4 und CH 5

Gongtaste; der Gong hat 2. Priorität (Zum Umschalten zwischen 2-Ton- und 4-Ton-Gong siehe Kapitel 5) 13 Lautstärkeregler für den Gong

Taste TEL; ist die Taste gedrückt, kann z. B. eine Telefon- oder Nachtklingel über alle Laut- sprecher gehört werden [Anschluss über die Klemmen NIGHT RINGER (29)]; die Klingel hat niedrigste Priorität

Lautstärkeregler für ein über die Klemmen PAGING IN (32) eingespeistes Telefonsignal; dieses Signal hat 3. Priorität 16 Lautstärkeregler für die Telefon- oder Nacht- klingel (siehe auch Position 14 und 29) 17 Taste für einen an- und abschwellenden Sire- nenton; die Sirene hat 4. Priorität 18 Lautstärkeregler für die Sirene 19 Taste für einen gleichmäßigen Sirenenton 20 Überhitzungsanzeige TEMP; leuchtet, wenn die Kühlkörpertemperatur 100 °C erreicht. Alle Lautsprecherausgänge werden dann stummgeschaltet. Zusätzlich leuchtet die rote Anzeige PROT (22). 21 Regler MASTER für die Gesamtlautstärke

Anzeige PROT; leuchtet bei aktivierter Schutz- schaltung:

1. ca. 1 Sekunde lang nach dem Einschalten

(Einschaltverzögerung)

2. ca. 1 Sekunde lang nach dem Ausschalten

3. wenn der Verstärker überlastet ist

4. wenn der Verstärker überhitzt ist

23 Betriebsanzeigen: DC leuchtet, wenn der Verstärker bei Netz- ausfall mit einer 24-V-Notversorgungs- spannung arbeitet AC leuchtet, wenn der Verstärker mit der Netzspannung arbeitet 24 Ein-/Ausschalter POWER 25 Anzeige STAND BY; leuchtet bei ausgeschaltetem Verstärker

1.2 Verstärker Rückseite

Lautsprecheranschlüsse für 100-V-Lautspre- cher Achtung! Jeder der fünf Zonenausgänge kann durch die Lautsprecher mit maximal 100 W Sinus belastet werden. Jedoch darf dabei die zulässige Gesamtbelastung auf keinen Fall überschritten werden: PA-1120 120 W Sinus PA-1240 240 W Sinus

Buchse für das beiliegende Netzkabel zum Anschluss an 230 V/ 50 Hz 28 4-Ω-Lautsprecherausgang für eine Lautspre- chergruppe mit einer Gesamtimpedanz von mindestens 4 Ω Achtung! Diesen Ausgang nur verwenden, wenn die 100-V-Ausgänge (26) nicht benutzt werden. Anderenfalls kann der Verstärker überlastet werden.

Eingang für die Klingelspannung (z. B. 8 V/ 50 Hz) einer Telefon- oder Nachtklingel; die Klingelspannung löst ein Rufzeichen aus, das über die Lautsprecher zu hören ist (siehe auch Position 14 und 16)

Schraubanschlüsse für eine Notstromversor- gung (⎓ 24 V)

Schraubanschlüsse für einen externen Schalter zum ferngesteuerten Ein- und Ausschalten [der Schalter POWER (24) darf dann nicht gedrückt sein] 32 Eingang (sym., 250 mV) für ein Telefonsignal, das über die ELA-Anlage zu hören sein soll (siehe auch Position 15) 33 Anschluss für einen separaten Schalter; über diesen lässt sich bei eingesetztem Digital- Message-Einschub PA-1120DMT eine gespei- cherte Alarmdurchsage abrufen. Gleichzeitig werden alle Beschallungszonen eingeschaltet und auf maximale Lautstärke gestellt [wie mit der Taste ALL CALL (6)]

Abdeckblech, wird beim Einbau des Ein- schubs PA-1120DMT, PA-1140RCD oder PA- 1200RDSU durch eine Anschlussplatte ersetzt

Eingang AMP IN in Verbindung mit dem Aus- gang PRE OUT (36) zum Zwischenschalten z. B. eines Equalizers. Beim Anschluss an diese Buchse wird nur das hier eingespeiste Signal wiedergegeben. Der Endverstärker ist vom Vorverstärker abgetrennt. 36 Ausgang PRE OUT zum Anschluss eines zu- sätzlichen Verstärkers (Kap. 6.7) oder in Ver- bindung mit dem Eingang AMP IN (35) zum Zwischenschalten z. B. eines Equalizers; die Ausgangslautstärke ist unabhängig vom Regler MASTER (21) 37 Ausgang REC zum Anschluss eines Aufnah- megerätes; die Ausgangslautstärke ist unab- hängig vom Regler MASTER (21) ELA-Mischverstärker für 5 Zonen Diese Anleitung richtet sich an Installateure für Beschallungsanlagen (Kapitel 1 – 10) und an Be- diener ohne besondere Fachkenntnisse (Kapi- tel1 – 3, 8). Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf. Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.5 Deutsch

Eingänge CH 4 und CH 5 für Geräte mit Line-Pegel (z. B. CD-Spieler, Kassettenrecor- der usw.); die beiden Stereokanäle L und R werden intern zu einem Monosignal gemischt 39 symmetrische Eingänge CH 1 bis CH 3 über XLR- / Klinkenbuchsen (Combo); die Eingangsempfindlichkeit lässt sich mit den Reglern GAIN (41) zwischen Mikrofon- und Line-Pegel einstellen (2,5 – 250 mV) 40 Schalter PHANTOM POWER zum Einschalten der 17-V-Versorgung für phantomgespeiste Mikrofone; jeweils für die Eingänge CH 1 bis CH3 Achtung! Wird die 17-V-Versorgung zuge- schaltet, darf an der entsprechenden Ein- gangsbuchse (39) kein Mikrofon mit asym- metrischem Ausgang angeschlossen sein, da dieses beschädigt werden kann. 41 Regler zum Einstellen der Eingangsempfind- lichkeit; jeweils für die Eingänge CH 1 bis CH3 (siehe Position 39) 42 Schraubklemmen zum Anschluss von Pflicht- empfangsrelais, siehe Kapitel 6.9

Buchse PA-4000PTT zum Anschluss eines ELA- Tischmikrofons des Typs PA-4000PTT

Buchse PA-4300PTT zum Anschluss eines ELA- Tischmikrofons des Typs PA-4300PTT

DIP-Schalter MIC PRIORITY; in der Position ON wird der entsprechende Eingang (CH 1, CH2 oder CH 3) von 4. auf 3. Priorität gesetzt 46 Blende; beim Einsatz des Kommandomikro- fons PA-1120RC wird hier das Anschluss- modul montiert

1.3 Tischmikrofon PA-4000PTT

(Zubehör) Wichtig! Für den Betrieb des Mikrofons unbe- dingt das Kapitel

47 DIP-Schalter CHIME; in der Position ON ertönt beim Drücken der Sprechtaste TALK (51) der Gong 48 DIP-Schalter PRIORITY; OFF: das Mikrofon hat 4. Priorität ON: das Mikrofon hat 2. Priorität; beim Drücken der Sprechtaste TALK werden alle Beschallungszonen einge- schaltet sowie auf maximale Lautstärke gestellt [wie mit Taste ALL CALL (6)] und an den Klemmen PRIORITY RELAY OUTPUT (42) stehen 24 V / 0,2 A max. zum Schalten von Pflichtempfangsrelais zur Verfügung (Kap.6.9)

RJ-45-Buchse zum Anschluss an die Buchse PA-4000PTT (43) des Verstärkers 50 Mikrofonkapsel mit Windschutz

Sprechtaste TALK; bei gedrückter Taste leuch- tet die grüne Anzeige darüber

1.4 Tischmikrofon PA-4300PTT

(Zubehör) Wichtig! Für den Betrieb des Mikrofons unbe- dingt das Kapitel

52 DIP-Schalter CHIME; in der Position ON ertönt beim Drücken der Sprechtaste TALK (58) der Gong 53 DIP-Schalter PRIORITY; OFF: das Mikrofon hat 4. Priorität ON: das Mikrofon hat 2. Priorität; beim Drücken der Sprechtaste TALK werden alle Beschallungszonen einge- schaltet sowie auf maximale Lautstärke gestellt [wie mit Taste ALL CALL (6)] und an den Klemmen PRIORITY RELAY OUTPUT (42) stehen 24 V / 0,2 A max. zum Schalten von Pflichtempfangsrelais zur Verfügung (Kap.6.9)

Schalter MASTER / SLAVE zum Festlegen der Priorität beim Anschluss weiterer Mikrofone PA-4300PTT SLAVE andere auf MASTER geschaltete Mikrofone haben Vorrang MASTER das Mikrofon hat Vorrang vor Mik- rofonen, die auf SLAVE geschaltet sind 55 RJ-45-Buchse OUTPUT zum Anschluss an die Buchse PA-4300PTT (44) des Verstärkers 56 RJ-45-Buchse LINK zum Anschluss eines wei- teren Mikrofons PA-4300PTT (max. 3 miteinander verbundene Mikrofone können an den Verstärker angeschlossen werden) 57 Mikrofonkapsel mit Windschutz

Sprechtaste TALK; bei gedrückter Taste leuch- tet die grüne Anzeige TALK darüber Die rote Anzeige BUSY leuchtet, wenn von einem anderen PA-4300PTT gesprochen wird, dessen Schalter MASTER / SLAVE in der Posi- tion MASTER steht.

1.5 Kommandomikrofon PA-1120RC

(Zubehör) Für den Betrieb des PA-1120RC muss das dem Mikrofon beiliegende Anschlussmodul eingebaut werden (siehe Kapitel 6.4.1).

Schalter DIGITAL MESSAGE; in der Position ON lassen sich gespeicherte Durchsagen ab- rufen*

Schalter TALK zum Festlegen der Priorität beim Anschluss weiterer Mikrofone PA-1120RC SLAVE andere auf PRIORITY geschaltete Mikrofone haben Vorrang PRIORITY das Mikrofon hat Vorrang vor Mik- rofonen, die auf SLAVE geschaltet sind

Buchse LINK zum Anschluss weiterer Kom- mandomikrofone des Typs PA-1120RC

Buchse OUTPUT zur Verbindung mit der Buchse INPUT des dem Mikrofon beiliegen- den Anschlussmoduls 63 Eingangsbuchsen AUX IN für ein zusätzliches Audiosignal mit Line-Pegel 64 Ausgangspegelregler für das Mikrofonsignal und das Signal von den Buchsen AUX IN (63) 65 Mikrofonkapsel mit Windschutz 66 Kontrollanzeigen POWER Betriebsanzeige (Verstärker eingeschaltet) SEND leuchtet, wenn eine eigene Durch- sage herausgeht oder eine gespei- cherte Durchsage* abgerufen wird BUSY leuchtet bei eigenen Durchsagen und bei Durchsagen über andere an- geschlossene Mikrofone PA-1120RC 67 Sprechtaste TALK 68 Drehschalter zur Anwahl einer gespeicherten Durchsage*

Tasten Z 1 – Z 5 mit Kontroll-LEDs zum Ein- schalten der Zonen, in denen die Durchsage zu hören sein soll

Taste ALL CALL mit Kontroll-LED zum Einschal- ten aller Zonen gleichzeitig [wie die Taste (6)] 71 Taste REPEAT / STOP zur mehrfachen Wieder- gabe einer gespeicherten Durchsage*; ein zweiter Tastendruck beendet die Durchsage 72 Taste START / STOP zur Wiedergabe einer ge- speicherten Durchsage*; ein zweiter Tasten- druck beendet die Durchsage 2 Hinweise für den sicherenGebrauch Das Gerät entspricht allen relevanten Richtlinien der EU und trägt deshalb das -Zeichen. WARNUNG Das Gerät wird mit lebensgefährli- cher Netzspannung versorgt. Neh

men Sie deshalb niemals selbst Eingriffe am Gerät vor und stecken Sie nichts durch die Lüftungsöff- nungen! Es besteht die Gefahr eines elektrischen Schlages. Im Betrieb liegt an den Lautsprecheranschlüssen (26) berührungsgefährliche Spannung bis 100 V an. Alle Anschlüsse nur bei ausgeschalteter ELA- Anlage vornehmen bzw. verändern.

Im ausgeschalteten Zustand ist der Verstär- ker nicht komplett von der Netzspannung getrennt. Er verbraucht auch dann einen ge- ringen Strom.

Das Gerät ist nur zur Verwendung in Innenräu- men geeignet. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0 – 40 °C).

Stellen Sie keine mit Flüssigkeit gefüllten Ge- fäße, z. B. Trinkgläser, auf das Gerät.

Die im Gerät entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie die Lüftungsöffnungen nicht ab.

Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose:

1. wenn sichtbare Schäden am Gerät oder am

Netzkabel vorhanden sind,

wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,

3. wenn Funktionsstörungen auftreten.

Lassen Sie das Gerät in jedem Fall in einer Fach- werkstatt reparieren.

Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

Verwenden Sie zum Reinigen nur ein trocke- nes, weiches Tuch, niemals Wasser oder Che- mikalien.

Wird das Gerät zweckentfremdet, nicht rich- tig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Garantie für das Gerät und keine Haftung für daraus resultierende Sach- oder Personenschäden übernommen werden. Soll das Gerät endgültig aus dem Be- trieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

• Funktion nur bei eingebautem Digital-Message-Ein-schub PA-1120DMT möglich6 Deutsch 3 Einsatzmöglichkeiten undZubehör Dieser Verstärker ist speziell für den Einsatz in 100-V-ELA-Anlagen konzipiert. Es stehen 100-V- Ausgänge für bis zu fünf Beschallungszonen zur Verfügung, deren Lautstärke sich individuell ein- stellen lässt. Über drei Eingänge mit unterschied- lich einstellbarer Priorität können Mikrofone oder Geräte mit Line-Pegel angeschlossen werden. Zwei weitere Line-Eingänge mit niedrigster Prio- rität ergänzen die Anschlussmöglichkeiten. Zubehör Einschubmodule für den Erweiterungsschacht (1)PA-1120DMTDigital-Message-Speicher mitSchaltuhrPA-1140RCDRadio / CD-SpielerPA-1200RDSU AM / FM-Radio mit AudiospielerELA-Tischmikrofone speziell für diesen VerstärkerPA-4000PTT(Abb. 3)Ein Tischmikrofon lässt sich an die Buchse PA-4000PTT (43) anschlie- ßen. PA-4300PTT(Abb. 4)Ein Tischmikrofon lässt sich an die Buchse PA-4300PTT (44) an-schließen. Insgesamt können drei PA-4300PTT mit dem Verstärker betrieben werden.PA-1120RC(Abb. 5)Es lassen sich drei Kommandomik-rofone anschließen; dem Mikrofon liegt ein Anschlussmodul bei, das in den Verstärker eingesetzt wird. 4 Aufstellen des Verstärkers Der Verstärker ist für den Einschub in ein Rack (482 mm / 19”) vorgesehen, kann aber auch als Tischgerät verwendet werden. In jedem Fall muss Luft ungehindert durch alle Lüftungsöffnungen strömen können, damit eine ausreichende Küh- lung der Endstufe gewährleistet ist.

Für die Rackmontage werden 3 HE (3 Höhenein- heiten = 133 mm) benötigt. Damit das Rack nicht kopflastig wird, muss der Verstärker im unteren Bereich des Racks eingeschoben werden. Für eine sichere Befestigung reicht die Frontplatte allein nicht aus. Zusätzlich müssen Seitenschienen oder eine Bodenplatte das Gerät halten. Die vom Verstärker seitlich ausgeblasene, erhitzte Luft muss ungehindert aus dem Rack strömen können. Anderenfalls kommt es im Rack zu einem Hitzestau, wodurch nicht nur der Ver- stärker, sondern auch weitere Geräte beschädigt werden können. Bei unzureichendem Wärme- abfluss in das Rack über dem Verstärker eine Lüftereinheit einsetzen (z. B. DPVEN-04). 5 Gongklang und Priorität des Einschubmoduls einstellen Vor dem Einbau eines Einschubs in den Schacht (1) die beiden Steckbrücken MS 1 (Gongklang) und MS 2 (Priorität des Einschubs) einstellen, siehe Lageplan Seite 48. Diese sind bei einem eingebauten Einschub nicht mehr zugänglich.

Den Verstärker vom Netz und von der Not- stromv ersorgung trennen.

Die Blende (1) für den Einschub abschrauben.

Den Gongklang mit der Brücke MS 1 ein- stellen: Position „4 Tone“: 4-Ton-Gong Position „2 Tone“: 2-Ton-Gong

Die Priorität für das Einschubmodul mit der Brücke MS 2 einstellen: Position „SLAVE“ (Werkseinstellung): Das Signal vom Einschub hat niedrigste Pri- orität. Position „PRI“: Das Signal vom Einschub hat 2. Priorität. Diese Einstellung muss z. B. gewählt werden, wenn über das Kommandomikrofon PA-1120RC gespeicherte Durchsagen vom Digital-Mes- sage-Speicher PA-1120DMT abgerufen wer- den sollen. Eine Übersicht aller möglichen Prioritäten wird im Kapitel 7 „Priorität der Eingangssignale festlegen“ gegeben.

Falls kein Einschub eingebaut wird, die Blende (1) wieder festschrauben. 6 Anschlüsse herstellen Alle Anschlüsse sollten nur durch eine qualifi- zierte Fachkraft und unbedingt bei ausgeschal- tetem Verstärker vorgenommen werden!

Entweder 100-V-Lautsprecher für die fünf Beschallungszonen an die Schraubklemmen SPEAKER ZONES ATT. OUTPUTS (26) anschließen Achtung! Jeder der fünf Zonenausgänge kann durch die Lautsprecher mit maximal 100 W Sinus belastet werden. Jedoch darf dabei die zulässige Gesamtbelastung auf keinen Fall über- schritten werden: PA-1120 120 W Sinus PA-1240 240 W Sinus oder eine Lautsprechergruppe mit einer Ge- samtimpedanz von mindestens 4 Ω an die Schraubklemmen LOW IMP 4 Ω (28) anschlie- ßen. Die Zonenlautstärkeschalter (5) beeinflus- sen diesen Ausgang nicht. Auf keinen Fall die 100-V-Ausgänge (26) und den 4-Ω-Ausgang (28) gleichzeitig benutzen, sonst wird der Verstärker überlastet! Beim Anschluss der Lautsprecher immer auf die richtige Polarität achten, d. h. den Plusanschluss der Lautsprecher jeweils mit der oberen Klemme verbinden. Der Plusanschluss der Lautsprecher- kabel ist immer besonders gekennzeichnet.

Drei Mikrofone mit einem XLR- oder 6,3-mm-Klin- kenstecker lassen sich an die XLR / Klinken-Kombi- buchsen (39) der Eingänge CH 1 – 3 anschließen.

1) Beim Anschluss eines Mikrofons den dazuge-

hörigen Regler GAIN (41) ganz nach rechts in die Position „−50” drehen.

Bei Verwendung eines phantomgespeisten Mikrofons die 17-V-Versorgung mit der ent- sprechenden Taste PHANTOM POWER (40) einschalten. Vorsicht! Den Schalter nur bei ausgeschalte- tem Verstärker betätigen (Schaltgeräusche). Bei gedrückter Taste darf am zugehörigen Eingang kein Mikrofon mit asymmetrischem Ausgang angeschlossen sein, da dieses be- schädigt werden kann.

Soll ein Mikrofon Vorrang vor einem ande- ren Mikrofon erhalten, den zugehörigen DIP-Schalter MIC PRIORITY (45) in die Position ON stellen (siehe auch Kap. 7). Hinweise: 1. Wird das Tischmikrofon PA-4000PTT (Abb. 3) oder PA-4300PTT (Abb. 4) verwendet, darf der Eingang CH1 nicht benutzt werden, weil dieser mit dem Ein-gang (43) für das PA-4000PTT und mit dem Eingang (44) für das PA-4300PTT parallelgeschaltet ist.2. Ist ein Kommandomikrofon PA-1120RC angeschlos-sen, darf der Eingang CH 2 nicht benutzt werden, weil dieser mit dem Eingang für das PA-1120RC (über das zugehörige Anschlussmodul) parallelgeschaltet ist.

6.3 Tischmikrofon PA-4000PTT oder

PA-4300PTT Die als separates Zubehör lieferbaren Tisch- mikrofone PA-4000PTT (Abb. 3) und PA-4300PTT (Abb. 4) sind speziell für diesen Verstärker konzipiert.

1) Das Mikrofon PA-4000PTT über seine RJ-45-

Buchse PTT REMOTE (49) mit der Buchse PA- 4000PTT (43) am Verstärker verbinden oder das Mikrofon PA-4300PTT über seine Buchse OUTPUT (55) mit der Buchse PA-4300PTT (44) des Verstärkers.

Von dem Modell PA-4300PTT lassen sich noch zwei weitere Mikrofone anschließen: Die Buchse LINK (56) des ersten Mikrofons mit der Buchse OUTPUT (55) des zweiten Mikrofons verbinden. Das dritte Mikrofon genauso an das zweite Mikrofon anschließen.

Die Taste PHANTOM POWER (40) des Eingangs CH 1 drücken und den dazugehörigen Regler GAIN (41) ganz nach rechts in die Position „−50” drehen. Hinweise: 1. Der Eingang CH 1 darf jetzt nicht für andere Eingangs-signale benutzt werden, weil dieser mit den Buchsen für die Tischmikrofone parallelgeschaltet ist.2. Die Gesamtlänge des Mikrofonkabels darf maximal 1000 m betragen.

6.4 Kommandomikrofon PA-1120RC

Das als separates Zubehör lieferbare Kommando- mikrofon PA-1120RC (Abb. 5) ist speziell für diesen Verstärker konzipiert. Es können bis zu drei Kommandomikrofone angeschlossen wer- den. Zum Betrieb muss zuerst das dem Mikrofon beiliegende Anschlussmodul in den Verstärker eingesetzt werden. Dieses darf nur durch eine qualifizierte Fachkraft erfolgen! Hinweis: Bei Verwendung des Kommandomikrofons darf der Eingang CH 2 nicht für andere Eingangssignale benutzt werden, weil dieser mit dem Eingang für das Kommandomikrofon parallelgeschaltet ist.

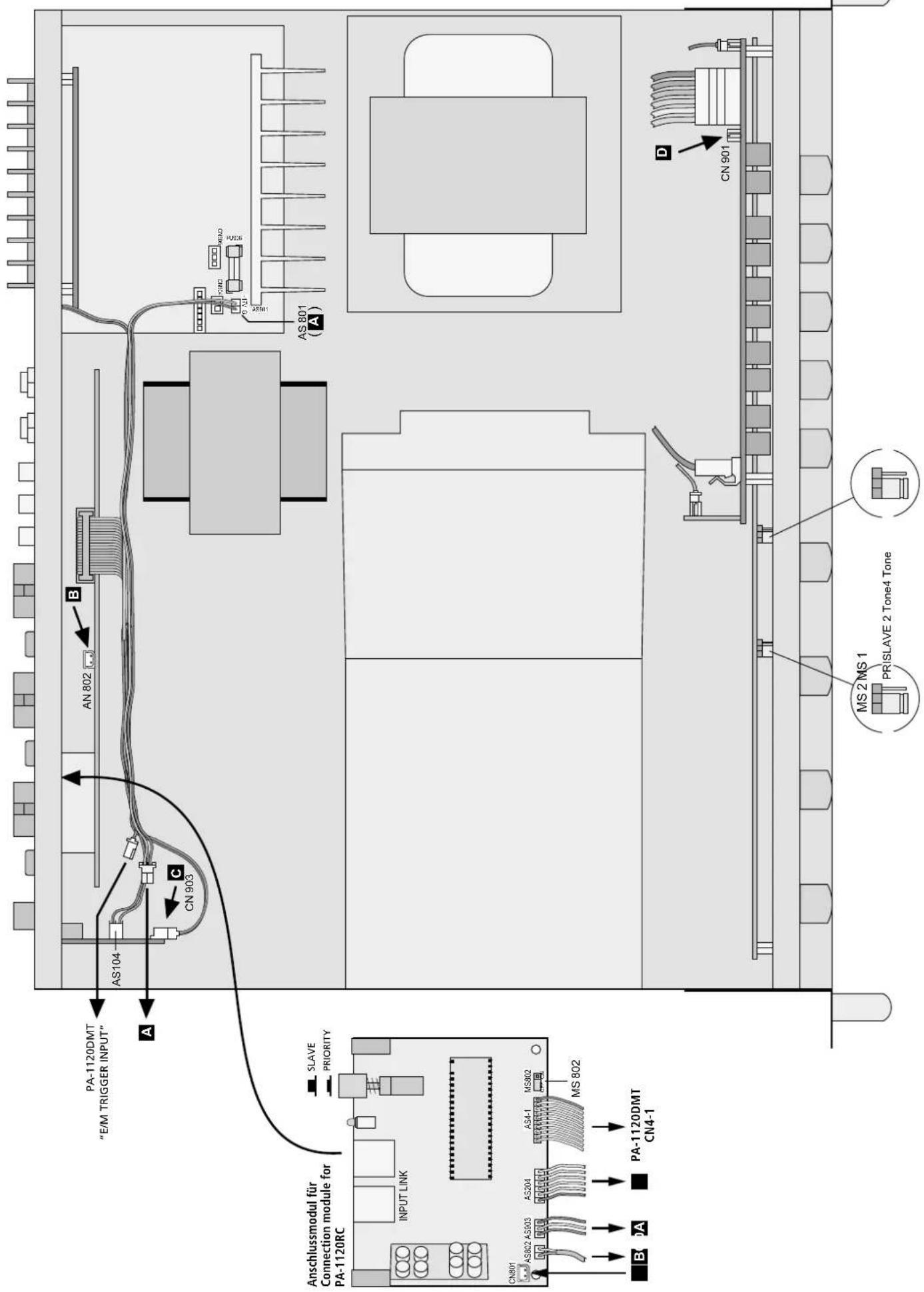

6.4.1 Einbau des Anschlussmoduls

Den Netzstecker aus der Steckdose ziehen. Falls eine Notstromeinheit angeschlossen ist, diese von den Anschlüssen 24 V⎓ (30) tren- nen, damit der Verstärker auf jeden Fall außer Betrieb ist. Den Gehäusedeckel des Verstärkers sowie die Blende (46) auf der Verstärkerrück- seite abschrauben.

Die 3-polige Leitung AS 903 C des Anschluss- moduls in die Buchse CN 903 C des Verstär- kers stecken – siehe Lageplan Seite 48.

3) Das Modul in die durch die Blende (46) frei-

gegebenen Aussparungen einsetzen und festschrauben.

Die im Verstärker frei liegende, zweipolige Lei- tung A mit einer schwarzen und roten Ader vom Anschluss AS 801 in die Buchse CN 801 A des Moduls stecken.

Die abgeschirmte Leitung AS 802 B des Moduls in die Buchse AN 802 B des Verstär- kers stecken.

6) Die 6-polige Leitung AS 204 D des Moduls in

die Buchse CN 901 D des Verstärkers stecken.

Ist kein Digital-Message-Einschub PA-1120DMT eingebaut, die lose 10-polige Leitung AS 4-17 Deutsch des Moduls mit Kabelbindern im Verstärker befestigen. Die Punkte 8) bis 10) nur bei eingebautem Digi- tal-Message-Einschub PA-1120DMT durchführen:

Die 10-polige Leitung AS 4-1 des Moduls in die Buchse CN 4-1 des Einschubs stecken.

9) Mit der Brücke MS 802 des Anschlussmoduls

festlegen, ob die Durchsage im Speicher M 6 des PA-1120DMT über das Kommandomik

rofon abgerufen werden kann (Position ON) oder nicht (Position OFF, Werkseinstellung). Der Speicher M 6 kann z. B. für eine Alarm- durchsage genutzt werden, die nur über die Klemmen MESSAGE FIRST PRIORITY (33) aktiviert werden soll. 10) Im Verstärker die Brücke MS 2 in die Position PRI setzen. Dadurch wird eine Durchsage vom Einschub nicht durch ein Signal des Komman- domikrofons in der Lautstärke abgesenkt.

6.4.2 Mikrofonanschluss und

Die Buchse OUTPUT (62) des Mikrofons mit der Buchse INPUT des Anschlussmoduls verbinden. Ein kurzes Anschlusskabel liegt dem Mikrofon bei. Die Kabellänge zwischen Verstärker und Mikrofon darf max. 1000 m betragen. Ein 2. Mikrofon kann über seine Buchse OUTPUT an die Buchse LINK des Moduls oder an die Buchse LINK (61) des 1. Mikrofons an- geschlossen werden. Zum Anschluss eines 3. Mikrofons dessen Buchse OUTPUT mit der Buchse LINK des 2. Mikrofons verbinden. Maximal können drei Mikrofone angeschlos- sen werden. Die Kabellänge zwischen zwei Mikrofonen darf 100 m nicht überschreiten.

Beim Einsatz mehrerer Mikrofone des Typs PA-1120RC an dem Mikrofon bzw. an den Mikrofonen, die Vorrang vor den übrigen er- halten sollen, den Schalter TALK (60) in die Position PRIORITY schieben. Bei den übrigen Mikrofonen den Schalter in die Position SLAVE schieben. Dadurch kann eine Durchsage von einem Mikrofon ohne Vorrang durch ein Mikrofon mit Vorrang unterbrochen werden.

3) Um für das Kommandomikrofon bzw. für die

Kommandomikrofone 2. Priorität zu erhalten, die Taste am Anschlussmodul drücken (Po- sition PRIORITY). Bei nicht gedrückter Taste (Position SLAVE) ist 4. Priorität eingestellt.

Wird der Digital-Message-Einschub PA- 1120DMT verwendet, mit dem Schalter DIGITAL MESSAGE (59) wählen, ob über das Kommandomikrofon gespeicherte Durch- sagen abgerufen werden können (Schalter- position ON) oder gesperrt sind (Position OFF).

5) Wenn die Eingänge am Verstärker nicht aus-

reichen, kann über die Buchsen AUX IN (63) ein Line-Signal eingespeist werden (z. B. Hin- tergrundmusik von einem CD-Spieler). Den Ausgangspegel für das Mikrofonsignal und das Signal von den Buchsen AUX IN mit dem Regler AUDIO OUT (64) einstellen.

6.5 Geräte mit Line-Pegel /

Tonaufnahmegerät Bis zu fünf Geräte mit Line-Pegel (z. B. CD-Spieler, Kassettenrecorder) lassen sich an die Eingänge CH 1 bis CH 3 (39) sowie CH 4 und CH 5 (38) anschließen. Ausnahmen: CH 1 nicht benutzen beim Betrieb des Tischmikrofons PA-4000PTT oder PA-4300PTT und CH 2 nicht benutzen beim Betrieb des Kommandomikrofons PA-1120RC! Für Hintergrundmusik sollten die Eingänge CH4 und CH 5 verwendet werden, weil diese niedrigste Priorität haben.

1) Beim Anschluss der Eingänge CH 1 bis CH 3

den dazugehörigen Regler GAIN (41) ganz nach links in die Position „−10“ drehen. Die entsprechende Taste PHANTOM POWER (40) nicht drücken. Beim Anschluss eines Stereo-Gerätes an einen der Eingänge CH 1 bis CH 3 einen Ste- reo-Mono-Adapter (z. B. SMC-1 von MONA- COR) und ein Adapterkabel (z. B. MCA-300 von MONACOR) verwenden, sonst löschen sich die Signale der Stereomitte gegenseitig aus.

2) Soll von den Eingängen CH 1 bis CH 3 einer

Vorrang vor den anderen beiden erhalten, den entsprechenden DIP-Schalter MIC PRIORITY (45) in die Position ON stellen. Die Eingänge CH 1 bis CH 3 haben immer Vorrang vor den Eingängen CH 4 und CH 5 (siehe auch Ka- pitel 7).

3) Ein Tonaufnahmegerät kann an die Buchsen

REC (37) angeschlossen werden. Die Aufnah- melautstärke ist vom Regler MASTER (21) und den Zonenabschwächern (5) unabhängig.

6.6 Equalizer oder anderes Gerät

einschleifen Zur externen Klangbeeinflussung lässt sich z. B. ein Equalizer über die Buchsen AMP IN (35) und PRE OUT (36) einschleifen: Den Eingang des Ge- rätes an die Buchse PRE OUT anschließen und den Ausgang an die Buchse AMP IN. Hinweis: Im Verstärker entsteht eine Signalunterbre-chung, wenn nur die Buchse AMP IN angeschlossen ist oder das eingeschleifte Gerät nicht eingeschaltet, defekt oder nicht richtig angeschlossen ist. Die Lautsprecher bleiben dann stumm.

6.7 Zusätzlicher Verstärker

Werden mehr Lautsprecher benötigt, als für den Verstärker zulässig sind, ist ein weiterer Verstärker erforderlich. Den Eingang des zusätzlichen Ver- stärkers mit der Buchse PRE OUT (36) oder REC (37) verbinden. Das Signal für den Zusatzverstär- ker wird nicht durch den Regler MASTER (21) und durch die Zonenlautstärkeschalter (5) beeinflusst.

6.8 Telefon- oder Nachtklingel

Eine Telefon- oder Nachtklingel kann bei Bedarf über die ELA-Anlage ertönen (z. B. während eines nächtlichen Kontrollrundgangs).

1) Das Signal für die Klingel (z. B. 8 V/ 50 Hz) auf

die Klemmen NIGHT RINGER (29) geben.

2) Die Taste TEL (14) drücken.

3) Die Klingel auslösen und mit dem Regler RIN-

GER (16) die Lautstärke des vom Verstärker erzeugten Rufzeichens einstellen.

4) Die Ruffunktion mit der Taste TEL je nach Be-

darf ein- oder ausschalten. Hinweis: Die Klingel hat niedrigste Priorität.

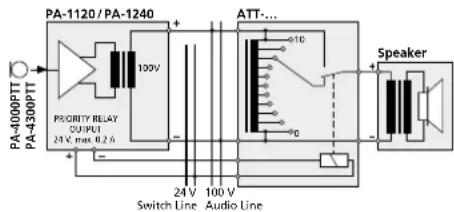

6.9 Pflichtempfangsrelais

Sind zwischen dem Verstärker und den Lautspre- chern ELA-Lautstärkeeinsteller mit Pflichtemp

fangsrelais (z. B. Serie ATT-3..PEU oder ATT-5..PEU von MONACOR) geschaltet, können wichtige Durch sagen auch bei eingestellter Lautstärke „Null“ gehört werden.

Dazu ein Tischmikrofon PA-4000PTT oder PA-4300PTT anschließen (siehe Kap. 6.3).

2) Die Pflichtempfangsrelais nach der Abb. 6 an

die Schraubklemmen PRIORITY RELAY OUT- PUT (42) anschließen. Der Ausgang ist mit 200 mA belastbar.

3) Am Mikrofon den Schalter PRIORITY (48, 53)

in die Position ON (nach unten) stellen.

Beim Betätigen der Sprechtaste TALK (51, 58) werden jetzt durch die Relais die Lautsprecher auf maximale Lautstärke geschaltet. 100V ATT-…PA-1120/PA-1240Speaker 24 V Switch Line 100 V Audio Line

Pflichtempfangsrelais

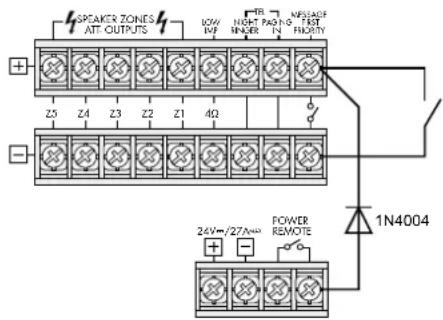

6.10 Schalter für (automatische)

Durchsagen in allen Zonen Zur Fernsteuerung der folgenden Funktionen einen Schalter an die Klemmen MESSAGE FIRST PRIORITY (33) anschließen:

1. Alle Beschallungszonen werden eingeschaltet

und auf maximale Lautstärke gestellt [wie Taste ALL CALL (6)].

2. Bei Verwendung des Digital-Message-Ein-

schubs PA-1120DMT wird automatisch die Durchsage des Speichers M 6 abgerufen. Dazu die Brücke MS 2 vor dem Einbau des Einschubs in die Position PRI stellen (siehe Lageplan auf Seite 48 ). Dadurch erhält die Durchsage des Speichers M 6 erste Priorität. Anstelle des Schalters kann auch ein Alarm- meldekontakt angeschlossen werden, z. B. für eine automatische Feueralarmdurchsage.

3. Soll durch den Schalter bzw. durch den Alarm-

meldekontakt der Verstärker auch gleichzei- tig eingeschaltet werden, eine Diode vom Typ 1N4004 nach Abb. 7 zwischen die obere Klemme MESSAGE FIRST PRIORITY und die rechte Klemme POWER REMOTE schalten. Z5 Z4 Z3 Z2 Z1 4Ω SPEAKER ZONES ATT- OUTPUTS LOW IMP NIGHT RINGER PAGING

Automatisches Einschalten des Verstärkers und Aktivieren der Durchsage M 6

6.11 Telefonzentrale

Von einer Telefonzentrale lassen sich Durchsagen über die ELA-Anlage wiedergeben.

Das Telefonsignal (Line-Pegel) auf die Klem- men PAGING IN (32) geben.

Während einer Durchsage mit dem Regler PAGING (15) die Lautstärke einstellen. Hinweis: Telefondurchsagen haben 3. Priorität.

6.12 Ferngesteuertes Ein- und

Ausschalten Der Verstärker lässt sich über einen separaten Schalter ferngesteuert ein- und ausschalten.

1) Die Schraubanschlüsse POWER REMOTE (31)

über eine zweipolige Leitung mit einem ein- poligen Ein- /Ausschalter verbinden.

Zum ferngesteuerten Ein- und Ausschalten darf der Hauptschalter POWER (24) nicht ge- drückt sein.8 Deutsch

6.13 Strom- und Notstromversorgung

1) Soll der Verstärker bei einem Netzausfall wei-

terarbeiten, an die Klemmen 24 V⎓ (30) eine 24-V-Notstromeinheit (z. B. PA-24ESP von MONACOR) anschließen. Bei einer Kabellänge von bis zu 7 m ist ein Kabelquerschnitt von mindestens 4 mm

Zum Schluss das beiliegende Netzkabel zu- erst in die Netzbuchse (27) und dann in eine Steckdose (230 V/ 50 Hz) stecken. Hinweis: Auch wenn der Verstärker ausgeschaltet ist, verbraucht er einen geringen Strom. Darum den Netz- stecker aus der Steckdose ziehen und ggf. die Notstro- meinheit abklemmen, wenn der Verstärker längere Zeit nicht betrieben wird. 7 Priorität der Eingangssignale festlegen Allen Eingangssignalen ist eine Priorität zugewie- sen. Ein Signal mit einer höheren Priorität über- deckt immer ein Signal mit niedriger Priorität, wenn beide Signale gleichzeitig am Verstärker anliegen. (Die Signale mit gleicher Priorität wer- den gemischt.) Die folgende Tabelle gibt eine Übersicht und zeigt Änderungsmöglichkeiten. PrioritätSignal Bedingung Änderung Durchsage M 6 vom Digital-Mes-sage-Einschub PA-1120DMTBrücke MS 2 auf PRISchalter an (33) geschlos- sen

Tischmikrofon PA-4000PTT PA-4300PTTDIP-Schalter PRIORITY (48, 53) auf ONSchalter auf OFF = 4.Priorität Kommandomikrofon PA-6000RCSchalter am Anschluss-modul auf PRIORITYSchalter auf SLAVE = 4.Priorität Gong — — Telefonzentrale an Klemme (32)

Eingänge CH 1, CH2 und CH 3DIP-Schal-ter (45) auf OFF

DIP-Schalter auf ON = 3.PrioritätSirene — — Ergänzungs-einschübeBrücke MS 2 auf SLAVE Brücke MS 2 auf PRI = 2.PrioritätEingänge 4 und 5 — —Telefon- oder Nachtklingel

2. Das Tischmikrofon PA-4000PTT/ PA-4300PTT belegt

den Eingang CH 1 und das Kommandomikrofon PA-1120RC den Eingang CH 2. Über den zugehörigen DIP-Schalter MIC PRIORITY (45) können die Mikrofone auch auf 3. Priorität gestellt werden. 8 Bedienung Ist der Verstärker ausgeschaltet und liegt die Netz- oder die Notversorgungsspannung an, leuchtet die Anzeige STAND BY (25).

Vor dem ersten Einschalten zunächst alle fünf Eingangsregler LEVEL (8 und 10) sowie den Regler MASTER (21) in die Position “0” stellen.

2) Mit dem Schalter POWER (24) den Verstärker

einschalten. Die Anzeige STAND BY erlischt und die Anzeige AC (23) leuchtet. Bei einem Netzausfall und anliegender Notstromversor- gung leuchtet die Anzeige DC anstelle der AnzeigeAC.

8.1 Lautstärke einstellen

Zuerst die maximal gewünschte Lautstärke für Durchsagen oberster Priorität einstellen. Dazu vorerst die Taste ALL CALL (6) drücken. Je nach Ausstattung die Durchsage durchführen:

Bei vorhandenem Digital-Message-Ein- schub über einen Schalter an den Klemmen MESSAGE FIRST PRIORITY (33) die Durch- sage aus dem Speicher M 6 abrufen. Den Pegelregler LEVEL am Einschub ungefähr in die Position 7 stellen.

Bei vorhandenem Tischmikrofon PA- 4000PTT oder PA-4300PTT den zugehö- rigen Regler LEVEL (8) des Eingangs CH 1 ungefähr in die Position 7 stellen und eine Ansage durchgeben.

Bei vorhandenem Kommandomikrofon PA- 1120RC den zugehörigen Regler LEVEL (8) des Eingangs CH 2 ungefähr in die Position 7 stellen und eine Ansage durchgeben. d) Bei Verwendung eines anderen Mikrofons den dazugehörigen Regler LEVEL (8) un- gefähr in die Position 7 stellen und eine Ansage durchgeben.

Während der Durchsage mit dem Regler MAS- TER (21) die Lautstärke einstellen. Bei Über- steuerung leuchtet in der Pegelanzeige (7) die rote LED CLIP. Dann die Lautstärke mit dem Regler MASTER reduzieren.

Um die Lautstärke für normale Durchsagen einzustellen, die Taste ALL CALL wieder aus- rasten. Dafür alle Tasten (4) der einzelnen Beschallungszonen drücken.

4) Eine Ansage wie unter Punkt 1) b oder d be-

schrieben durchgeben. Hinweise: Am PA-4000PTT/ PA-4300PTT den Schalter PRIORITY (48, 53) in die obere Position stellen. Die Ansage nicht über ein PA-1120RC durchgeben, weil dessen Lautstärke unabhängig von den Zonen- lautstärkeschaltern (5) ist.

Den Regler MASTER (21) nicht verändern, sondern während der Durchsage mit den entsprechenden Zonenabschwächern (5) für jede Zone getrennt die gewünschte Lautstärke einstellen.

6) Anschließend für die Signale der übrigen Ein-

gänge (z. B. Hintergrundmusik) die Lautstärke mit dem dazugehörigen Regler LEVEL (8 oder

Für jeden verwendeten Eingang den Klang mit den entsprechenden Reglern BASS und TREBLE (9 und 11) einstellen. Den Klang für ein Einschubmodul im Schacht (1) mit den Reglern PACK (2 und 3) einstellen.

8) Eventuell kann es erforderlich sein, die Laut-

stärke der Eingangssignale mit den entspre- chenden Reglern (8 bzw. 10) noch einmal nachzuregeln.

9) Nicht verwendete Eingänge mit den entspre-

chenden Reglern auf „0” stellen. Hinweis: Bei den Eingängen CH 1 bis CH 3 lässt sich die Eingangsempfindlichkeit mit den Reglern GAIN (41) einstellen. Muss ein Pegelregler (8) sehr weit auf- oder fast zugedreht werden, um das gewünschte Lautstärke- verhältnis zu den anderen Eingängen zu erhalten, die Eingangsempfindlichkeit mit dem zugehörigen Regler GAIN verändern.

8.2 Beschallungszonen aktivieren

Mit den Tasten Z 1 – Z 5 (4) die Zonen einschal- ten, die beschallt werden sollen. Zur Kont- rolle leuchten die grünen LEDs der aktivierten Zonen.

2) Für Durchsagen an alle Zonen die Taste ALL

CALL (6) drücken. Gleichzeitig wird die Laut- stärke der Zonen auf Maximum angehoben [entspricht dem Einstellen aller Zonenab- schwächer (5) in die Position 6].

Durch Betätigung der Sprechtaste TALK (51, 58,

67) am Mikrofon PA-4000PTT, PA-4300PTT bzw.

PA-1120RC ertönt vor einer Durchsage der Gong. Bei Verwendung anderer Mikrofone lässt sich der Gong auch mit der Taste CHIME (12) auslösen. Die Gonglautstärke mit dem Regler LEVEL (13) einstellen. Mit der Steckbrücke MS 1 kann zwischen einem 2-Ton- und 4-Ton-Gong umgeschaltet werden, siehe Kapitel 5.

Bei einem Alarm lässt sich im Bedienfeld SIREN eine der beiden Sirenen einschalten: Taste „~” (17) für einen an- und abschwellen- den Ton Taste „–” (19) für einen gleichmäßigen Dauerton Die Lautstärke des Alarmtons mit dem Regler LEVEL (18) einstellen.

8.5 Tischmikrofon PA-4000PTT oder

Ist das Mikrofon PA-4000PTT oder PA-4300PTT angeschlossen, ist damit der Eingang CH 1 belegt. Weil das Mikrofon zum Betrieb eine Phantomspannung benötigt, die Taste PHAN- TOM POWER (40) des Eingangs CH 1 drücken.

Soll beim Betätigen der Sprechtaste TALK (51,

58) vor einer Durchsage der Gong ertönen,

den Schalter CHIME (47, 52) auf der Rück- seite des Mikrofons in die Position ON (nach unten) stellen.

1. das Mikrofon 2. Priorität erhalten soll

2. beim Drücken der Sprechtaste TALK alle

Beschallungszonen eingeschaltet und auf maximale Lautstärke gestellt werden sollen [wie mit Taste ALL CALL (6)]

3. die Pflichtempfangsrelais schalten sollen

4) Für eine Durchsage die Sprechtaste TALK (51,

58) gedrückt halten und ggf. den Gong ab-

warten. Die grüne Kontrollanzeige leuchtet bei gedrückter Sprechtaste.

Sind zwei oder drei Mikrofone PA-4300PTT angeschlossen, kann für die Mikrofone eine unterschiedliche Priorität mit dem Schalter MASTER / SLAVE (54) festgelegt werden: SLAVE andere auf MASTER geschaltete Mikrofone haben Vorrang MASTER das Mikrofon hat Vorrang vor Mikro- fonen, die auf SLAVE geschaltet sind Die rote Anzeige BUSY über der Taste TALK leuchtet, wenn von einem anderen PA- 4300PTT gesprochen wird, dessen Schalter MASTER /SLAVE in der Position MASTER steht.

Zuerst die Beschallungszonen, in denen die Durchsage zu hören sein soll, mit den Tasten SPEAKER ZONES SELECTOR (69) einschalten, sonst ist keine Durchsage möglich. Zum Ak- tivieren aller Zonen die Taste ALL CALL (70) drücken.

Zur Durchsage die Sprechtaste TALK (67) gedrückt halten. Der Verstärker aktiviert die Beschallungszonen entsprechend der Vorwahl unter Punkt 1) unabhängig von den Einstellun- gen am Verstärker und erhöht die Lautstärke in den Zonen auf Maximum [entspricht dem Einstellen aller Zonenlautstärkeschalter (5) in9 Deutsch die Position 6]. Nach dem Gong die Ansage durchgeben.

Bei Einsatz des Digital-Message-Einschubs PA- 1120DMT lässt sich eine gespeicherte Durch- sage auch über das Kommandomikrofon ab- rufen, wenn der Schalter DIGITAL MESSAGE (59) in der Position ON steht:

Mit dem Wahlschalter MESSAGE BANK (68) die gespeicherte Durchsage auswählen. b) Mit der Taste START/ STOP (72) die Durch- sage starten. Zum Abbrechen der Durch- sage die Taste START/ STOP erneut drücken. c) Mit der Taste REPEAT/ STOP (71) kann eine Durchsage auch mehrere Male durchge- geben werden. Die Anzahl der Wiederho- lungen und die Zwischenpausen sind am Einschub einzustellen (siehe dessen Be- dienungsanleitung). Zum Abbrechen der Durchsage die Taste REPEAT/ STOP erneut betätigen. Hinweise:

1. Die Durchsage des Speichers M 6 kann gesperrt

sein (siehe Kap. 6.4.1, Punkt 9). Steht in diesem Fall der Schalter MESSAGE BANK in der Position 6, wird dann die zuvor angewählte Durchsage wiedergegeben.

2. Ist am Verstärker mindestens eine Zonentaste (4)

gedrückt, ist nach dem Lösen der Sprechtaste TALK die mit dem Schalter MESSAGE BANK gewählte Durchsage zu hören. Um dieses zu verhindern, einen Speicherplatz des Digital-Message-Einschubs freilassen oder löschen und diesen Speicherplatz mit dem Schalter MESSAGE BANK anwählen.

4) Die drei Anzeigen POWER, SEND und BUSY

(66) geben folgende Informationen: POWER leuchtet, wenn der Verstärker einge- schaltet ist SEND leuchtet, wenn eine Ansage über das Mikrofon durchgegeben oder eine gespeicherte Durchsage abgerufen wird BUSY leuchtet bei eigenen Durchsagen und bei Durchsagen über andere ange- schlossene Mikrofone PA-1120RC 9 Schutzschaltung Der Verstärker ist mit einer Schutzschaltung gegen Überlastung und Überhitzung ausgestat- tet. Bei aktivierter Schutzschaltung leuchtet die Anzeige PROT (22) und der Verstärker ist stumm- geschaltet:

1. ca. 1 Sekunde lang nach dem Einschalten

(Einschaltverzögerung)

2. ca. 1 Sekunde lang nach dem Ausschalten

3. wenn der Verstärker überlastet ist

4. wenn der Verstärker überhitzt ist; zusätzlich

leuchtet die Anzeige TEMP (20) Leuchtet die Anzeige PROT während des Betriebs auf oder erlischt sie nicht nach dem Einschalten, den Verstärker ausschalten und die Fehlerursache beheben. 10 Technische Daten Modell PA-1120 PA-1240 Ausgangsleistung Nennleistung 100-V-Ausgänge* 4-Ω-Ausgang* max. Ausgangsleistung 5 × 100 W, jedoch zusammen nicht mehr als 120 W 1 × 120 W 170 W 5 × 100 W, jedoch zusammen nicht mehr als 240 W 1 × 240 W 340 W Klirrfaktor < 1 % < 1 % Eingänge

MIC / LINE CH 1 – CH 3

LINE CH 4 und CH 5 AMP IN TEL PAGING Erweiterungseinschub Eingangsempfindlichkeit, Impedanz; Anschluss 2,5 – 300 mV, 5 kΩ; XLR / 6,3-mm-Klinke, sym. 300 mV, 15 kΩ; Cinch, asymmetrisch 775 mV, 10 kΩ; 6,3-mm-Klinke, asym. 250 mV, 5 kΩ; Schraubanschluss, sym. 250 mV, 10 kΩ, asym. Phantomspeisung 17 V für CH 1 – 3, einzeln schaltbar Ausgänge Lautsprecher* REC PRE OUT 5 × 100 V, 1 × 4 Ω 775 mV an 3 kΩ, asym. 775 mV an 100 Ω, asym. Frequenzbereich 55 – 16 000 Hz, −3 dB Klangregelung Tiefen Höhen ±10 dB / 100 Hz ±10 dB / 10 kHz Signal / Rauschabstand Line Mic > 80 dB (A-bewertet) > 70 dB (A-bewertet) Einsatztemperatur 0 – 40 °C Stromversorgung Netzspannung Leistungsaufnahme Notstromversorgung: Gleichstromaufnahme 230 V/ 50 Hz 340 VA ⎓ 24 V 15 A 230 V/ 50 Hz 630 VA ⎓ 24 V 27 A Abmessungen (B × H × T) Höheneinheiten 482 × 133 × 352 mm 3 HE 482 × 133 × 352 mm 3 HE Gewicht 13 kg 14 kg Diese Bedienungsanleitung ist urheberrechtlich für MONACOR

INTERNATIONAL GmbH & Co. KG ge- schützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt. Änderungen vorbehalten.

10 Technische gegevens . . . . . . . . .
