BEDIENUNGSANLEITUNG MultiSync LCD1850E NEC

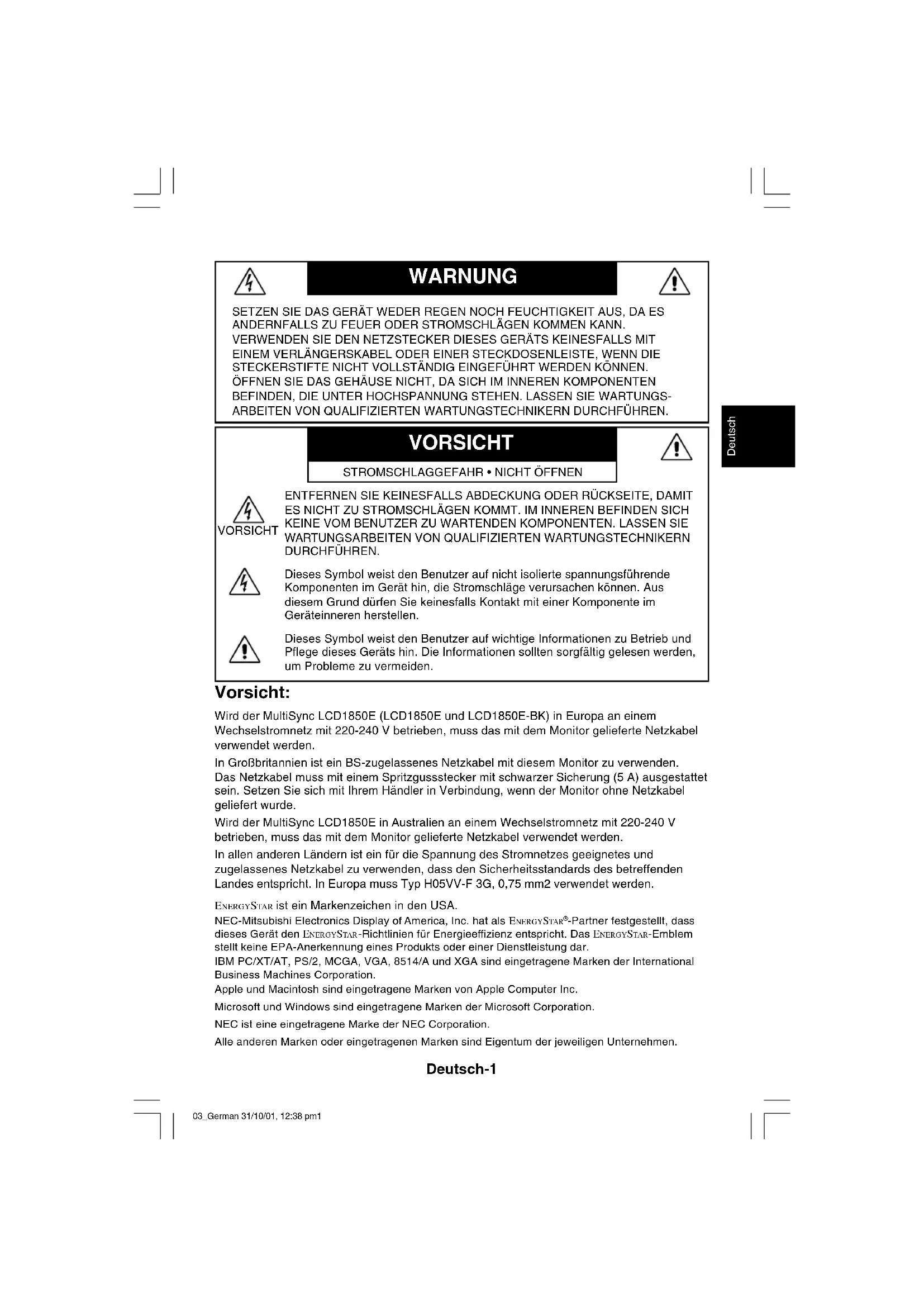

WARTUNGSARBEITEN VON QUALIFIZIERTEN WARTUNGSTECHNIKERN

DURCHFÜHREN. Dieses Symbol weist den Benutzer auf nicht isolierte spannungsführende Komponenten im Gerät hin, die Stromschläge verursachen können. Aus diesem Grund dürfen Sie keinesfalls Kontakt mit einer Komponente im Geräteinneren herstellen. Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege dieses Geräts hin. Die Informationen sollten sorgfältig gelesen werden, um Probleme zu vermeiden. VORSICHT WARNUNG

STROMSCHLAGGEFAHR • NICHT ÖFFNEN

Vorsicht: Wird der MultiSync LCD1850E (LCD1850E und LCD1850E-BK) in Europa an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. In Großbritannien ist ein BS-zugelassenes Netzkabel mit diesem Monitor zu verwenden. Das Netzkabel muss mit einem Spritzgussstecker mit schwarzer Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. Wird der MultiSync LCD1850E in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden. In allen anderen Ländern ist ein für die Spannung des Stromnetzes geeignetes und zugelassenes Netzkabel zu verwenden, dass den Sicherheitsstandards des betreffenden Landes entspricht. In Europa muss Typ H05VV-F 3G, 0,75 mm2 verwendet werden. ENERGYSTA R ist ein Markenzeichen in den USA. NEC-Mitsubishi Electronics Display of America, Inc. hat als ENERGYSTAR

-Partner festgestellt, dass dieses Gerät den ENERGYSTA R -Richtlinien für Energieeffizienz entspricht. Das ENERGYSTAR-Emblem stellt keine EPA-Anerkennung eines Produkts oder einer Dienstleistung dar. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A und XGA sind eingetragene Marken der International Business Machines Corporation. Apple und Macintosh sind eingetragene Marken von Apple Computer Inc. Microsoft und Windows sind eingetragene Marken der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. Alle anderen Marken oder eingetragenen Marken sind Eigentum der jeweiligen Unternehmen. 03_German 31/10/01, 12:38 pm1Deutsch-2 Inhalt Der Karton* mit Ihrem neuen NEC MultiSync LCD-Monitor sollte folgende Komponenten enthalten:

• Monitor MultiSync LCD1850E mit verstellbarem Fuß

• NEC LCD Installationssoftware, Bedienungsanleitung und andere hilfreiche Dateien. Um die Bedienungsanleitung anzeigen und drucken zu können, muss auf dem Computer Acrobat Reader 4.0 installiert sein.

• Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf. Bedienungsanleitung Software-CD Signalkabel Netzkabel 03_German 31/10/01, 12:38 pm2Deutsch-3 Deutsch Kurzanleitung Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:

1. Schalten Sie Ihren Computer aus.

2. PC: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels

mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1). Mac: Schließen Sie den MultiSync-Macintosh-Kabeladapter an den Computer an (Abbildung B.1). Stecken Sie den Mini-D-SUB-Stecker (15 Stifte) des Signalkabels in den MultiSync-Macintosh-Kabeladapter (Abbildung B.1). HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh- Kabeladapter erforderlich.

3. Entfernen Sie die Anschlussabdeckung. Stecken Sie den Mini-D-SUB-

Stecker (15 Stifte) des Signalkabels in den Anschluss auf der Rückseite des Monitors ein. Verlegen Sie das Signalkabel (Abbildung C.1). HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsstörungen, Beschädigungen von Komponenten des LCD-Moduls oder verminderter Anzeigequalität und einer Verkürzung der Lebensdauer dieses Moduls führen.

4. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors

und das andere Ende in die Steckdose ein (Abbildung C.1). Bringen Sie die Anschlussabdeckung wieder an. HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitshinweis in dieser Bedienungsanleitung.

5. Prüfen Sie, ob sich der Vacation-Schalter auf der rechten Seite in der

Position ON befindet. Schalten Sie Computer und Monitor mit dem Netzschalter (Abbildung D.1) ein. HINWEIS: Es gibt zwei Schalter. Einer befindet sich auf der rechten Seite, der andere auf der Vorderseite des Monitors. Schalten Sie NICHT ein und sofort wieder aus.

6. Verwenden Sie die folgenden OSM-Steuerungen, um die Einrichtung

des MultiSync LCD-Monitors abzuschließen:

• Automatische Kontrastkorrektur

• Automatische Einstellung 03_German 31/10/01, 12:38 pm3Deutsch-4 Im Abschnitt Steuerungen dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM-Steuerungen. HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung dieser Bedienungsanleitung. HINWEIS: Installation und Benutzung der Software werden im Benutzerhandbuch beschrieben, das sich in der Hülle mit der NEC LCD-Installationssoftware-CD befindet. Abbildung B.1 Macintosh-Kabel- adapter (nicht mitgeliefert) Für die Modelle Macintosh G3 und G4 wird kein Macintosh- Kabeladapter benötigt. Abbildung A.1 03_German 31/10/01, 12:38 pm4Deutsch-5 Deutsch Abbildung D.1 Abbildung C.1 Eingang1 Eingang2 Vacation-Schalter Netzschalter Netzkabelabdeckung Netzkabel 03_German 31/10/01, 12:38 pm5Deutsch-6 Neigen und Schwenken Fassen Sie den Monitor an beiden Seiten und neigen bzw. drehen Sie ihn nach Bedarf (Abbildung TS.1). Entfernen des Monitorfußes für die Montage So bereiten Sie den Monitor für eine alternative Montage vor:

1. Ziehen Sie alle Kabel ab.

2. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche

Oberfläche (der Bildschirm sollte auf eine um 50 mm erhöhte Fläche gelegt werden, damit der Fuß bündig mit der Oberfläche des Tisches abschließt, siehe Abbildung S.1).

3. Drücken Sie die „ “-Kennzeichnung mit dem Zeigefinger und schieben

Sie gleichzeitig die untere Abdeckung des Fußes (Abbildung S.2). Heben Sie den Fuß jetzt an und entfernen Sie zunächst die untere Abdeckung und anschließend die obere Abdeckung (Abbildung S.3). Bringen Sie den Fuß wieder in seine ursprüngliche Position, lösen Sie die 4 Schrauben, die den Monitor mit dem Fuß verbinden und heben Sie den Fuß ab (Abbildung S.4).

4. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß

wieder anzubringen. HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden. Abbildung TS.1 03_German 31/10/01, 12:39 pm6Deutsch-7 Deutsch Vorsicht: Verwenden Sie die Originalschrauben (4 Stück) für die Montage, um Beschädigungen des Monitors und des Ständers zu vermeiden. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist. Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert werden, der beispielsweise mit einem GS-Zeichen versehen ist.

Abbildung S.1 Abbildung S.2 Abbildung S.3 Abbildung S.4 03_German 31/10/01, 12:39 pm7Deutsch-8 Menü Schließt das OSM-Menü. Rückkehr zum OSM-Hauptmenü. Verschiebt die Markierung nach links oder rechts, um die Menüs auszuwählen. Verschiebt die Markierung nach oben oder unten, um eine der Steuerungen auszuwählen. Verschiebt die Markierung nach rechts oder links, um den Wert zu erhöhen bzw. verringern. Aktiviert die Funktion „Automatische Einstellung“. Öffnet das Untermenü. Verschiebt die Markierung im Hauptmenü nach rechts, um eine der Steuerungen auszuwählen. Setzt das markierte Steuerungsmenü auf die Werkseinstellungen zurück. Setzt die markierte Steuerung auf die Werkseinstellung zurück. Bedienelemente OSM-Steuerungen (On-Screen-Manager) Die OSM-Steuerungen auf der Vorderseite des Monitors besitzen folgende Funktion: Sie können auf das OSM-Menü zugreifen, indem Sie eine der Steuerungstasten ( , , -, +) drücken. Drücken Sie die Taste NEXT, um den Signaleingang zu wechseln. HINWEIS: Das OSM-Menü muss geschlossen werden, damit der Signaleingang gewechselt wird. HINWEIS: Wenn Sie RESET im Haupt- oder im Untermenü drücken, wird ein Fenster mit einer Warnung angezeigt, in dem Sie die Funktion RESET mit der Taste EXIT abbrechen können. Steuerung EXIT CONTROL / ADJUST -/+ NEXT RESET 03_German 31/10/01, 12:39 pm8Deutsch-9 Deutsch Helligkeit-/Kontrast-Steuerungen HELLIGKEIT Bild- und Hintergrundhelligkeit des Bildschirms anpassen. KONTRAST Ändert die Bildhelligkeit im Verhältnis zum Hintergrund. AUTOM. EINST Passt das angezeigte Bild bei Verwendung nicht dem Standard entsprechender Eingangssignale an. Automatische Einstellung Stellt Bildposition, Bildbreite und Optimierung automatisch ein. Position LINKS/RECHTS Steuert die horizontale Bildposition im Anzeigebereich des LCD. UNTEN/OBEN Steuert die vertikale Bildposition im Anzeigebereich des LCD. BILDPUNKTE Durch Erhöhen oder Verringern dieses Werts wird das Bild breiter bzw. schmaler. STABILITÄT ptimiert Schärfe, Deutlichkeit und Bildstabilität durch rhöhen oder Verringern dieses Werts. Farbsteuerungssystem Mit sechs vordefinierten Farbeinstellungen kann die gewünschte Farbeinstellung aktiviert werden (sRGB und UNVERÄNDERT sind Standardeinstellungen und können nicht angepasst werden. Mit jeder Einstellung wird eine andere Farbtemperatur ausgewählt. 03_German 31/10/01, 12:39 pm9Deutsch-10 R,Y (Ge), G (Gn), C, B, M, S Hier können die Werte für die Farben Rot, Gelb, Grün, Cyan, Blau, Magenta und die Sättigung erhöht oder verringert werden. Die Änderungen der Farben sind auf dem Bildschirm sichtbar. Die Balken zeigen die Veränderung des Farbwerts (Erhöhung oder Verringerung). sRGB Mit dem Modus sRGB wird die Wiedergabetreue der Farbdarstellung in der Desktop-Umgebung bedeutend verbessert. Dabei wird nur ein einziger RGB-Farbraum verwendet. Diese Farbunterstützung ermöglicht es dem Benutzer, Farbwerte einfach und zuverlässig zu übermitteln. In den meisten Situationen ist keine zusätzliche Farbverwaltung erforderlich. UNVERÄNDERT Original-Farbdarstellung des LCD-Bildschirms. Diese Einstellung kann nicht verändert werden. Hilfsfunktionen 1 SCHÄRFE Mit dieser Funktion wird die Schärfe des Bildes bei unterschiedlichen Timings auf digitalem Wege gewährleistet. Die Einstellung erfolgt stufenlos zu schärferen oder weicheren Konturen und kann unabhängig vom Signaltiming vorgenommen werden. EXPANSIONSMODUS Festlegung der Zoom-Methode. H-EXPANSION Das Bild wird horizontal auf ca. das Doppelte vergrößert. V-EXPANSION Die vertikale Bildgröße ist variabel. Signalpriorität Hier wird die Methode der Videosignalerkennung bei mehreren angeschlossenen Computern festgelegt. 03_German 31/10/01, 12:39 pm10Deutsch-11 Deutsch ERSTES SIGNAL Für den Videoeingang wird der Modus „ERSTES SIGNAL“ aktiviert. Ist das ausgewählte Videoeingangs- signal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal. Ist am anderen Anschluss ein Videosignal verfügbar, aktiviert der Monitor diesen automatisch als neuen Eingang. Der Monitor sucht erst wieder nach anderen Videosignalen, wenn die aktuelle Signalquelle nicht mehr verfügbar ist. LETZTES SIGNAL Für den Videoeingang wird der Modus „LETZTES SIGNAL“ aktiviert. Zeigt der Monitor das Signal der aktuellen Quelle an und wird ein neues Signal eingespeist, schaltet der Monitor automatisch auf die neue Signalquelle um. Ist das ausgewählte Video- eingangssignal nicht verfügbar, sucht der Monitor am anderen Videoeingang nach einem Signal. Ist am anderen Anschluss ein Videosignal verfügbar, aktiviert der Monitor diesen automatisch als neuen Eingang. KEINES Der Monitor fragt den anderen Signaleingang erst dann ab, wenn der Monitor eingeschaltet wird. Hilfsfunktionen 2 SPRACHAUSWAHL Die OSM-Menüs sind in sieben Sprachen verfügbar. OSMPOSITION Sie können festlegen, wo das OSM-Steuerungsfenster auf dem Bildschirm angezeigt werden soll. Die Position kann nach oben, unten, links oder rechts verschoben werden. OSM ANZEIGEDAUER Das OSM-Steuerungsmenü wird ausgeblendet, wenn es nicht mehr verwendet wird. Im Untermenü „OSM Anzeigedauer“ können Sie festlegen, nach welchem Zeitraum das OSM-Steuerungsmenü ausgeblendet wird, wenn der Benutzer keine Taste drückt. Verfügbar sind die Optionen 10, 20, 30, 45, 60 und 120 Sekunden. 03_German 31/10/01, 12:39 pm11Deutsch-12 OSM ABSCHALTUNG Diese Funktion sperrt den Zugriff auf alle Funktionen der OSM-Steuerungen. Wenn Sie im Modus „OSM Abschaltung“ auf die OSM-Steuerungen zugreifen, wird ein Bildschirm angezeigt, der auf die Sperre der OSM-Steuerungen hinweist. Um die Funktion „OSM Abschaltung“ zu aktivieren, halten Sie die Taste gedrückt und drücken gleichzeitig die Taste . Um die Funktion „OSM Abschaltung“ wieder zu deaktivieren, drücken Sie erneut die Taste und gleichzeitig die Taste . AUFLÖSUNGSANZEIGE Die optimale Auflösung beträgt 1280 x 1024 Pixel. Wenn Sie EIN wählen, wird in einer Bildschirmmeldung nach 30 Sekunden darauf hingewiesen, dass nicht die Auflösung 1280 x 1024 Pixel verwendet wird. WERKSEINSTELLUNG Mit der OSM-Steuerung „Werkseinstellung“ werden alle OSM-Einstellungen auf die Werkseinstellungen zurückgesetzt. Einzelne Einstellungen können durch Markieren der betreffenden Steuerung und anschließendes Drücken der Taste RESET zurückgesetzt werden. Information GRAFIKMODUS Stellt Informationen zur aktuellen Auflösung sowie technische Daten wie verwendetes Signaltiming, horizontale und vertikale Frequenz bereit. Erhöht oder verringert die aktuelle Auflösung. MONITORINFORMATION Die Modell- und die Seriennummer des Monitors. 03_German 31/10/01, 12:39 pm12Deutsch-13 Deutsch OSM Warnung Die Menüs der OSM-Warnungen können mit der Taste „Exit“ ausgeblendet werden. KEIN SIGNAL: Diese Funktion gibt eine Warnung aus, wenn kein horizontales oder vertikales Sync-Signal verfügbar ist. Das Fenster Kein Signal wird nach dem Einschalten oder einem Wechsel des Eingangssignals sowie dann angezeigt, wenn kein Videosignal verfügbar ist. AUFLÖSUNGSANZEIGE: Diese Funktion warnt Sie, wenn nicht die optimale Auflösung verwendet wird. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Auflösungsanzeige angezeigt. Diese Funktion kann im Hilfsfunktionenmenü deaktiviert werden. FREQUENZ ZU HOCH: Diese Funktion empfiehlt die optimale Auflösung und Bildwiederholrate. Nach dem Einschalten, nach einer Änderung des Videosignals oder wenn das Videosignal nicht die richtige Auflösung besitzt, wird das Fenster Frequenz zu hoch angezeigt. KABEL PRÜFEN: Diese Funktion fordert Sie zum Überprüfen der Anschlüsse an Monitor und Computer auf, um zu gewährleisten, dass alle Stecker richtig sitzen. 03_German 31/10/01, 12:39 pm13Deutsch-14 Einsatzempfehlungen Sicherheitsvorkehrungen und Pflege

BEACHTEN SIE ZUR ERZIELUNG OPTIMALER

LEISTUNG DIE FOLGENDEN HINWEISE ZUM

EINRICHTEN UND NUTZEN DES MULTISYNC

• ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen oder anderen Gefährdungen führen. Lassen Sie alle Wartungsarbeiten von qualifizierten Wartungstechnikern durchführen.

• Lassen Sie keine Flüssigkeiten in das Gehäuse gelangen und stellen Sie den Monitor in trockenen Räumen auf.

• Führen Sie keinesfalls Objekte in die Gehäuseschlitze ein, da span- nungsführende Teile berührt werden können, was zu schmerzhaften oder gefährlichen Stromschlägen, zu Feuer oder zu Beschädigungen des Geräts führen kann.

• Legen Sie keine schweren Objekte auf das Netzkabel. Beschädigungen des Kabels können zu Stromschlägen oder Feuer führen.

• Stellen Sie dieses Produkt nicht auf wackelige oder instabile Flächen, Wagen oder Tische, da der Monitor fallen und dabei schwer beschädigt werden könnte.

• Stellen Sie keine Objekte auf den Monitor und setzen Sie den Monitor nicht außerhalb umbauter Räume ein.

• Im Inneren der Fluoreszentröhre des LCD-Monitors befindet sich Quecksilber. Beachten Sie zur Entsorgung der Röhre die örtlichen Vorschriften und Richtlinien. Unter den folgenden Bedingungen müssen Sie den Monitor sofort vom Stromnetz trennen und sich mit einem qualifizierten Wartungstechniker in Verbindung setzen:

• Das Netzkabel oder der Netzstecker ist beschädigt.

• Flüssigkeit wurde über den Monitor gegossen oder Gegenstände sind in das Gehäuse gefallen.

• Der Monitor wurde Regen oder Wasser ausgesetzt.

• Der Monitor wurde fallen gelassen oder das Gehäuse wurde beschädigt.

• Der Monitor arbeitet trotz Beachtung der Bedienungsanleitung nicht ordnungsgemäß. 03_German 31/10/01, 12:39 pm14Deutsch-15 Deutsch VORSICHT

• Knicken Sie das Netzkabel nicht.

• Verwenden Sie den Monitor nicht in heißen, feuchten, staubigen oder öligen Bereichen.

• Decken Sie die Lüftungsschlitze des Monitors nicht ab.

• Berühren Sie die Flüssigkristalle nicht, wenn der Monitor zerbrochen ist.

• Lassen Sie Vorsicht walten, wenn das Glas zerbrochen ist.

• Achten Sie auf ausreichende Luftzufuhr, damit die entstehende Wärme abgeführt werden kann. Decken Sie die Lüftungsschlitze nicht ab und stellen Sie den Monitor nicht neben Heizkörpern oder anderen Wärmequellen auf. Stellen Sie keine Gegenstände auf den Monitor.

• Durch Ziehen des Netzkabelsteckers kann das Gerät vom Stromnetz getrennt werden. Der Monitor muss in der Nähe einer Steckdose aufgestellt werden, die leicht zugänglich ist.

• Transportieren Sie den Monitor vorsichtig. Bewahren Sie die Verpackung für spätere Transporte auf.

DURCH RICHTGE AUFSTELLUNG UND

EINSTELLUNG DES MONITORS KÖNNEN

ERMÜDUNGSERSCHEINUNGEN VON AUGEN,

AUFSTELLUNG DES MONITORS FOLGENDES:

• Optimale Leistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt.

• Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blicken.

• Platzieren Sie den Monitor in einem Abstand von 40-70 cm von Ihren Augen. Der optimale Abstand beträgt 58 cm.

• Entspannen Sie Ihre Augen regelmäßig, indem Sie ein Objekt fokussieren, dass sich in einer Entfernung von mindestens 6 m befindet. Blinzeln Sie häufig. 03_German 31/10/01, 12:39 pm15Deutsch-16

• Stellen Sie den Monitor in einem 90-Grad-Winkel zu Fenstern und anderen Lichtquellen auf, um Blendung und Reflexionen zu verhindern. Neigen Sie den Monitor in einem Winkel, der Reflexionen der Deckenleuchten auf dem Bildschirm verhindert.

• Ist das dargestellte Bild aufgrund von Reflexionen nur schwer lesbar, sollten Sie einen Blendschutzfilter verwenden.

• Reinigen Sie die Oberfläche des LCD-Monitors mit einem fusselfreien, weichen Tuch. Verwenden Sie weder Reinigungsmittel noch Glasreiniger!

• Stellen Sie Helligkeit und Kontrast des Monitors mit den entsprechenden Steuerungen ein, um die Lesbarkeit zu optimieren.

• Stellen Sie neben dem Monitor einen Dokumentenhalter auf.

• Platzieren Sie das beim Tippen häufiger betrachtete Objekt (Monitor oder Dokumentenhalter) direkt vor sich, damit Sie den Kopf seltener drehen müssen.

• Vermeiden Sie die längerfristige Darstellung gleichbleibender Muster auf dem Bildschirm, um Bildschatten zu vermeiden.

• Lassen Sie Ihre Augen regelmäßig untersuchen. Ergonomie Wir empfehlen folgendes Vorgehen, um eine ergonomisch optimale Arbeitsumgebung einzurichten:

• Verwenden Sie bei Standardsignalen die vordefinierten Größen- und Positionseinstellungen.

• Verwenden Sie die vordefinierte Farbeinstellung.

• Verwenden Sie Signale ohne Zeilensprung (Non-Interlaced) mit einer vertikalen Wiederholfrequenz von 60-75 Hz.

• Verwenden Sie die Primärfarbe Blau nicht auf schwarzem Hintergrund, da dies die Lesbarkeit beeinträchtigt und aufgrund des geringen Kontrasts zu starker Ermüdung der Augen führen kann. 03_German 31/10/01, 12:39 pm16Ελληνικά-1
