MODE D'EMPLOI MultiSync LCD1850E NEC

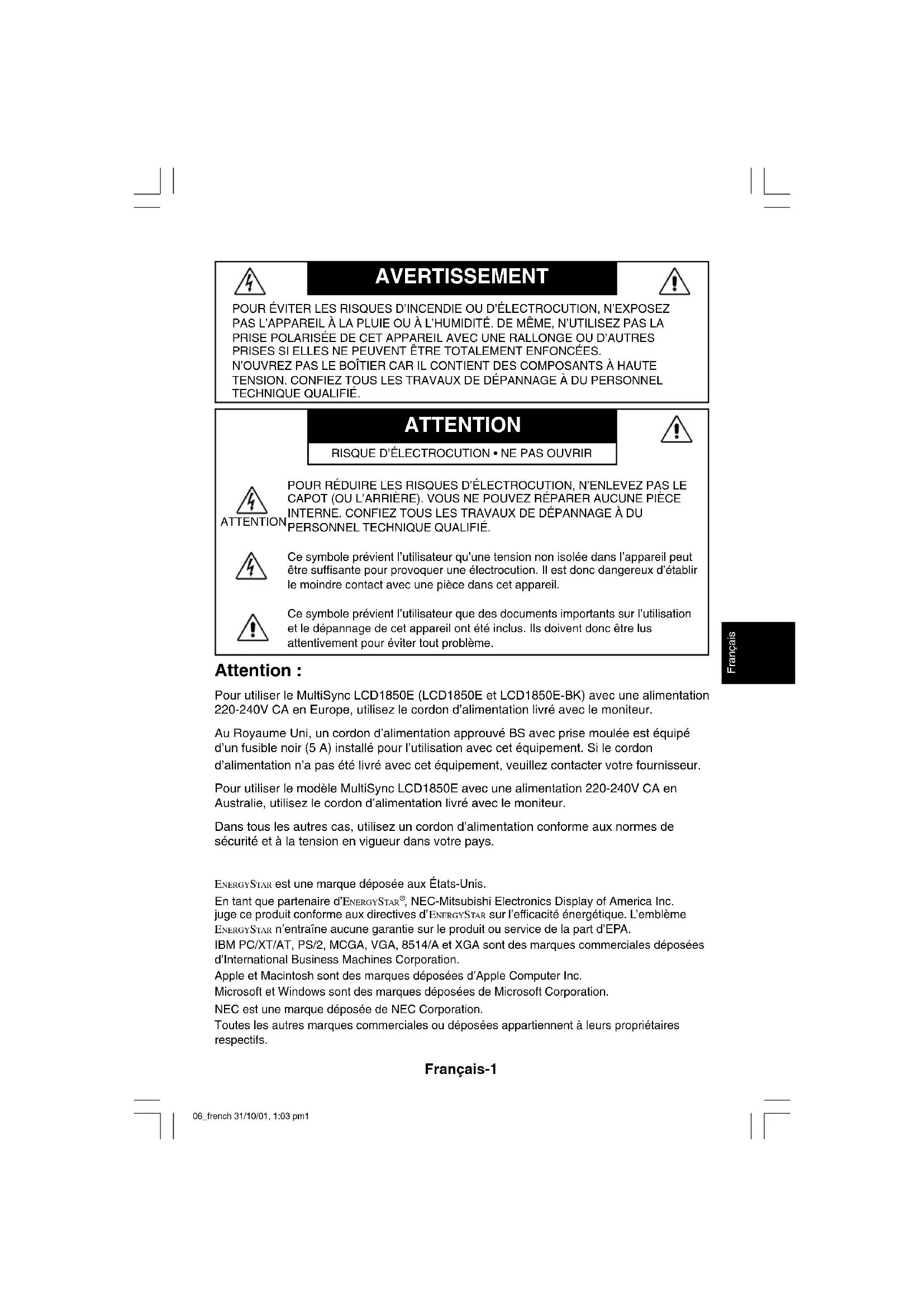

• No utilice el color azul primario en un fondo oscuro, ya que no se ve fácilmente y dado que el contraste es insuficiente, podría provocarle fatiga en los ojos. 05_spain 31/10/01, 1:06 pm16Français-1 Français POUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS L’APPAREIL À LA PLUIE OU À L’HUMIDITÉ. DE MÊME, N’UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D’AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES. N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ. ATTENTION POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, N’ENLEVEZ PAS LE CAPOT (OU L’ARRIÈRE). VOUS NE POUVEZ RÉPARER AUCUNE PIÈCE INTERNE. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ. Ce symbole prévient l’utilisateur qu’une tension non isolée dans l’appareil peut être suffisante pour provoquer une électrocution. Il est donc dangereux d’établir le moindre contact avec une pièce dans cet appareil. Ce symbole prévient l’utilisateur que des documents importants sur l’utilisation et le dépannage de cet appareil ont été inclus. Ils doivent donc être lus attentivement pour éviter tout problème. ATTENTION AVERTISSEMENT

RISQUE D’ÉLECTROCUTION • NE PAS OUVRIR

Attention : Pour utiliser le MultiSync LCD1850E (LCD1850E et LCD1850E-BK) avec une alimentation 220-240V CA en Europe, utilisez le cordon d’alimentation livré avec le moniteur. Au Royaume Uni, un cordon d’alimentation approuvé BS avec prise moulée est équipé d’un fusible noir (5 A) installé pour l’utilisation avec cet équipement. Si le cordon d’alimentation n’a pas été livré avec cet équipement, veuillez contacter votre fournisseur. Pour utiliser le modèle MultiSync LCD1850E avec une alimentation 220-240V CA en Australie, utilisez le cordon d’alimentation livré avec le moniteur. Dans tous les autres cas, utilisez un cordon d’alimentation conforme aux normes de sécurité et à la tension en vigueur dans votre pays. ENERGYSTAR est une marque déposée aux États-Unis. En tant que partenaire d’ENERGYSTAR

, NEC-Mitsubishi Electronics Display of America Inc. juge ce produit conforme aux directives d’ENERGYSTAR sur l’efficacité énergétique. L’emblème ENERGYSTAR n’entraîne aucune garantie sur le produit ou service de la part d’EPA. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A et XGA sont des marques commerciales déposées d’International Business Machines Corporation. Apple et Macintosh sont des marques déposées d’Apple Computer Inc. Microsoft et Windows sont des marques déposées de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. Toutes les autres marques commerciales ou déposées appartiennent à leurs propriétaires respectifs. 06_french 31/10/01, 1:03 pm1Français-2 Sommaire L’emballage* de votre nouveau moniteur MultiSync LCD NEC doit contenir les éléments suivants :

• Moniteur MultiSync LCD1850E avec socle inclinable

• Cordon(s) d'alimentation

• Câble de signal vidéo

• Manuel de l’utilisateur

• Logiciel d'installation NEC LCD, manuel de l'utilisateur et autres fichiers connexes. Vous devez disposer de la version 4.0 d’Acrobat Reader sur votre PC pour afficher le manuel de l’utilisateur.

• N’oubliez pas de conserver la boîte et le matériel d’emballage d’origine pour transporter ou expédier le moniteur. Manuel de l’utilisateur CD-ROM du logiciel Câble de signal vidéo Cordon(s) d'alimentation 06_french 31/10/01, 1:03 pm2Français-3 Français Mise en marche rapide Pour connecter le moniteur MultiSync LCD à votre système, suivez ces instructions :

1. Éteignez votre ordinateur.

2. Pour un PC : Branchez le mini-connecteur D-SUB à 15 broches du câble

vidéo sur le connecteur de la carte vidéo de votre ordinateur (Figure A.1). Pour un Macintosh : Branchez l’adaptateur de câble pour Macintosh du MultiSync à l’ordinateur (Figure B.1). Branchez le câble signal mini D-SUB à 15 broches à l’adaptateur de câble MultiSync pour Macintosh (Figure B.1). REMARQUE : Certains systèmes Macintosh n’ont pas besoin d’adaptateur de câble.

3. Retirez le couvercle du connecteur. Connectez le mini-connecteur D-SUB

à 15 broches du câble vidéo au connecteur à l’arrière du moniteur. Placez le câble de signal vidéo (Figure C.1). REMARQUE : Une mauvaise connexion des câbles peut nuire au fonctionnement du moniteur, endommager la qualité de l’affichage ou des composants du module LCD et/ou réduire la durée de vie du module.

4. Connectez une extrémité du cordon d’alimentation à l'arrière du moniteur

et l’autre à la prise de courant (Figure C.1). Reposez le couvercle du connecteur. REMARQUE : Reportez-vous à la section Attention de ce manuel pour le choix d’un cordon d’alimentation CA adapté.

5. Vérifiez que l’interrupteur de vacances sur le côté droit du moniteur est

sur la position ON. Allumez le moniteur avec le bouton d’alimentation (Figure D.1) ainsi que l’ordinateur. REMARQUE : Vous disposez de deux interrupteurs : L’un sur le côté droit et l’autre sur la partie frontale du moniteur. Veuillez NE PAS allumer et éteindre le moniteur rapidement.

6. Pour terminer l’installation du moniteur MultiSync LCD, utilisez les

commandes OSM suivantes :

• Réglage de contraste automatique

• Réglage Automatique 06_french 31/10/01, 1:03 pm3Français-4 Reportez-vous à la section Commandes de ce manuel pour obtenir une description complète des commandes OSM. REMARQUE : Si vous rencontrez des problèmes, veuillez vous reporter à la section Dépannage de ce manuel. REMARQUE : Reportez-vous au manuel de l’utilisateur sur le CD-ROM du logiciel d’installation du LCD NEC pour installer et utiliser correctement ce logiciel. Figure B.1 Adaptateur de câble pour Mac (non fourni) Les Macintosh G3 et G4 n’ont pas besoin d’un adaptateur de câble pour Macintosh. Figure A.1 06_french 31/10/01, 1:03 pm4Français-5 Français Figure D.1 Figure C.1 Entrée2 Entrée1 Interrupteur de vacances Bouton d'alimentation Cache de connecteur Cordon d'alimentation 06_french 31/10/01, 1:03 pm5Français-6 Incliner et pivoter Maintenez les deux côtés du moniteur et ajustez l’inclinaison et l’orientation à votre convenance (Figure TS.1). Démontage du socle du moniteur avant un montage différent Pour préparer le moniteur à un autre montage :

1. Déconnectez tous les câbles.

2. Placez le moniteur face vers le bas sur une surface non abrasive (Placez

l’écran sur une plate-forme de 50 mm pour que le support soit parallèle à la surface.) (Figure S.1).

3. Appuyez sur la partie “ ” avec votre index et faites glisser

simultanément le couvercle inférieur du support (Figure S.2). Levez ensuite le support, retirez le couvercle inférieur, puis le couvercle supérieur du support (Figure S.3). Replacez le support en position normale, enlevez les quatre vis qui le relient au moniteur et dégagez l’assemblage du support (Figure S.4).

4. Effectuez la procédure inverse pour fixer de nouveau le support.

REMARQUE : Utilisez uniquement une méthode de montage alternative compatible VESA. Figure TS.1 06_french 31/10/01, 1:03 pm6Français-7 Français Attention : Veuillez utiliser les vis originales (4 vis ) lors du montage pour éviter d'endommager le moniteur et le support. Afin de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant la stabilité nécessaire en fonction du poids du moniteur. Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la marque GS).

Figure S.1 Figure S.2 Figure S.3 Figure S.4 06_french 31/10/01, 1:03 pm7Français-8 Menu Quitte les commandes OSM. Revient au menu principal OSM. Déplace la zone en surbrillance vers la gauche ou la droite pour choisir un menu de commande. Déplace la zone en surbrillance vers le haut ou vers le bas pour choisir l’une des commandes. Déplace la barre vers la gauche ou la droite pour augmenter ou diminuer le réglage. Active la fonction de réglage automatique. Entre dans le sous-menu. Déplace la zone en surbrillance du menu principal vers la droite pour choisir l’une des commandes. Réinitialise le menu de commandes en surbrillance aux réglages d’usine. Réinitialise la commande en surbrillance au réglage d’usine. Commandes Commandes OSM (On-Screen-Manager - Gestionnaire à l’écran) : Les commandes OSM à l’avant du moniteur fonctionnent comme suit : Pour accéder à l'OSM, pressez l'un de ces boutons de commande ( , ,-, +). Pour changer le signa d'entrée, pressez le bouton the SUIVANT. REMARQUE : Le menu OSM doit être fermé pour pouvoir modifier le signal d'entrée. REMARQUE : Quand vous appuyez sur RESET dans le menu principal ou dans un sous-menu, une fenêtre d’avertissement apparaît pour vous permettre d’annuler la fonction de réinitialisation en appuyant sur le bouton EXIT. Commande EXIT CONTROL / ADJUST -/+ NEXT RESET 06_french 31/10/01, 1:03 pm8Français-9Français Commandes de luminosité et de contraste LUMINOSITÉ Règle la luminosité globale de l’image et du fondde l’écran. CONTRASTE Règle la luminosité de l’image en fonction du fond.

Règle l’image affichée pour des entrées vidéo nonstandard. Réglage Automatique Règle automatiquement la position de l’image,la dimension horizontale et la finesse. Commandes de position GAUCHE/DROITE Contrôle la position horizontale de l’image dans la zoned’affichage du LCD. BAS/HAUT Contrôle la position verticale de l’image dans la zoned’affichage du LCD. SIMPLE Règle la largeur en augmentant ou diminuant ceparamètre. FIN Améliore le point, la clarté et la stabilité de l’image enaugmentant ou diminuant ce paramètre. Système de contrôle des couleurs Six préréglages des couleurs vous permettent de sélectionnent le réglage des couleurs de votre choix (les préréglages sRVB et NATIVE sont des standards et ne peuvent pas être modifiés). Augmente ou diminue la température de couleur dans chaque préréglage. 06_french 31/10/01, 1:03 pm9Français-10 R,J,V,C,B,M,S Augmente ou diminue le Rouge, le Jaune, le Vert, le Cyan, le Bleu, le Magenta et la Saturation selon ce qui est sélectionné. Le changement de couleur apparaît à l’écran et le sens (augmentation ou diminution) est indiqué par les barres de couleur. sRGB Le mode sRGB améliore considérablement la fidélité des couleurs dans l’environnement du bureau par un seul espace de couleurs RVB standard. Avec cet environnement de couleurs pris en charge, l’opérateur peut facilement communiquer des couleurs en confiance sans avoir besoin d’une gestion des couleurs supplémentaire dans la plupart des situations courantes. NATIVE Les couleurs originales présentées par le panneau LCD qui sont indéréglables. Outils 1 NETTETE Cette fonction permet de conserver la netteté de l'imagenumériquement pour toutes les résolutions. Elle estréglable de façon continue afin d'obtenir, comme vouspréférez, une image distincte ou plus floue. Elle est régléede manière indépendante par différentes résolutions. MODE ETENDU Règle la méthode de zoom.EXPANSION HORIZONTALEL'image horizontale est étendue approximativementdeux fois.EXPANSION VERTICALEL'image verticale est modifiable. DETECTION VIDEO Sélectionne la méthode de détection de la vidéo lorsqueplus d’un ordinateur est connecté.06_french 31/10/01, 1:03 pm10Français-11 Français

L’entrée vidéo doit être commutée en mode “ 1ERE DETECTION ”. S’il n’existe pas de signal d’entrée vidéo, le moniteur recherche un signal vidéo sur l’autre port d’entrée vidéo. Si le signal vidéo est présent sur l’autre port le moniteur bascule automatiquement le port d’entrée vidéo vers la nouvelle source vidéo détectée. Le moniteur ne recherchera pas d’autre signal vidéo tant que la source vidéo actuelle sera présente. DERNIERE DETECTION L’entrée vidéo doit être commutée en mode “ DERNIERE DETECTION ”. Si le moniteur affiche un signal de la source actuelle et qu’une nouvelle source vidéo lui est fournie, le moniteur bascule automatiquement vers cette nouvelle source vidéo. S’il n’existe pas de signal d’entrée vidéo, le moniteur recherche un signal vidéo sur l’autre port d’entrée vidéo. Si le signal vidéo est présent sur l’autre port le moniteur bascule automatiquement le port d’entrée vidéo vers la nouvelle source vidéo détectée.

Tant qu’il n’est pas allumé, le moniteur ne vérifie pas l’autre port d’entrée vidéo. Outils 2 LANGAGE Les menus des commandes OSM sont disponibles en sept langues.

Vous pouvez choisir l’emplacement de la fenêtre de commandes OSM à l’écran. En choisissant Position OSM, vous pouvez régler manuellement la position du menu des commandes OSM : gauche, droit, haut ou bas.

Le menu des commandes OSM reste à l’écran aussi longtemps qu’il est utilisé. Dans le sous-menu Extinction OSM, vous pouvez choisir la durée d’attente du moniteur entre la dernière pression de touche et l’extinction du menu des commandes OSM. Les choix possibles sont : 10, 20, 30, 45, 60 et 120 secondes. 06_french 31/10/01, 1:03 pm11Français-12 VERROUILLAGE OSM Cette commande bloque totalement l’accès à toutes les fonctions de commande OSM. Si l’on essaye d’activer des commandes OSM en mode VERROUILLE, un écran apparaît indiquant que les commandes OSM sont verrouillées. Pour activer la fonction de verrouillage OSM, appuyez sur , puis sur et maintenez-les enfoncés. Pour désactiver la fonction de verrouillage OSM, appuyez sur et sur et maintenez-les enfoncés. ERREUR RESOLUTION La résolution optimale est de 1280 x 1024. Si MARCHE est choisi, un message apparaît à l’écran après 30 secondes, vous avertissant que la résolution n’est pas à 1280 x 1024.

En choisissant Préréglage usine, vous pouvez rétablir les réglages d’usine pour tous les paramètres des commandes OSM. Les réglages individuels peuvent être réinitialisés en mettant la commande concernée en surbrillance et en appuyant sur le bouton RESET. Informations

Fournit des informations sur la résolution d’affichage actuelle, des données techniques comprenant le préréglage de temps utilisé et les fréquences horizontale et verticale. Augmente ou diminue la résolution actuelle. INFORMATION ÉCRAN Indique le nom du modèle et les numéros de série de votre moniteur. Avertissements OSM Les menus Avertissements OSM disparaissent avec le bouton Exit. PAS DE SIGNAL : Cette fonction génère un avertissement lorsqu'il n'y a aucun signal horizontal ou vertical de synchronisation présent. Si l’alimentation est allumée, s'il y a modification du signal d’entrée ou si la vidéo est inactive, le message Pas de signal apparaît. 06_french 31/10/01, 1:03 pm12Français-13 Français ERREUR RESOLUTION : Cette fonction vous avertit de l’utilisation en résolution optimisée. Après la mise sous tension, ou bien si le signal d’entrée change ou encore si le signal vidéo ne présente pas de résolution appropriée, la fenêtre Erreur résolution apparaît. Cette fonction peut être désactivée dans le menu OUTILS. HORS LIMITE : Cette fonction vous renseigne sur la résolution optimisée et le taux de rafraîchissement. Après la mise sous tension, ou bien si le signal d’entrée change ou encore si le signal vidéo ne présente pas de calage approprié, le menu Hors limites apparaît. CONTROLER LE CABLE : Cette fonction vous invitera à vérifier toutes les entrées vidéo du moniteur et de l’ordinateur pour vérifier qu’ils sont bien connectés. 06_french 31/10/01, 1:03 pm13Français-14 Conseils d’utilisation Consignes de sécurité et d’entretien POUR UN FONCTIONNEMENT OPTIMAL,

VEUILLEZ RESPECTER LES INDICATIONS

SUIVANTES SUR LE RÉGLAGE ET L’UTILISATION DU MONITEUR COULEUR MULTISYNC LCD :

• N’OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l’utilisateur et l’ouverture ou la dépose des capots peut vous exposer à des risques d’électrocution ou autres. Confiez tous les travaux de dépannage à du personnel technique qualifié.

• Ne renversez pas de liquides dans le moniteur et ne l’utilisez pas près d’une source d’eau.

• N’introduisez pas d’objets de quelque nature que ce soit dans les fentes du boîtier car ceux-ci pourraient toucher des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire être fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l’appareil.

• Ne placez pas d’objets lourds sur le cordon d’alimentation. Un cordon endommagé peut occasionner une décharge électrique ou un incendie.

• Ne placez pas cet appareil sur un chariot, un support ou une table inclinés ou instables, car si le moniteur tombe, il peut être sérieusement endommagé.

• Ne placez aucun objet sur le moniteur et ne l’utilisez pas en extérieur.

• L’intérieur du tube fluorescent situé dans le moniteur LCD contient du mercure. Veuillez suivre les lois ou réglementations de votre localité pour jeter correctement ce tube. Débranchez immédiatement le moniteur de la prise murale et confiez la réparation à du personnel technique qualifié dans les cas suivants :

• Si le cordon d’alimentation ou la prise est endommagé(e).

• Si du liquide a été renversé ou si des objets sont tombés à l’intérieur du moniteur.

• Si le moniteur a été exposé à la pluie ou à de l’eau.

• Si le moniteur est tombé ou si le boîtier est endommagé.

• Si le moniteur ne fonctionne pas normalement en suivant les directives d’utilisation.

• Ne pliez pas le cordon d’alimentation. 06_french 31/10/01, 1:03 pm14Français-15 Français ATTENTION

• N’utilisez pas votre moniteur dans des endroits à hautes températures, humides, poussiéreux ou huileux.

• N’obstruez pas les aérations du moniteur.

• Si le moniteur est cassé, ne touchez pas le cristal liquide.

• Si le verre est cassé, manipulez le moniteur avec précaution.

• Prévoyez une aération suffisante autour du moniteur pour que la chaleur puisse se dissiper correctement. N’obstruez pas les ouvertures de ventilation et ne placez pas le moniteur près d’un radiateur ou d’une autre source de chaleur. Ne posez rien sur le moniteur.

• La prise du cordon d’alimentation est le moyen principal de débrancher le système de l’alimentation électrique. Le moniteur doit être installé à proximité d’une prise de courant facilement accessible.

• Manipulez avec soin lors du transport. Conservez l’emballage pour le transport. UNE POSITION ET UN RÉGLAGE CORRECTS DU MONITEUR PEUVENT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE.

• Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes.

• Réglez la hauteur du moniteur pour que le haut de l’écran soit au niveau ou légèrement au-dessous du niveau des yeux. Vos yeux doivent pointer légèrement vers le bas pour regarder le milieu de l’écran.

• Positionnez le moniteur au minimum à 40 cm et au maximum à 70 cm de vos yeux. La distance optimale est 58 cm.

• Reposez vos yeux régulièrement en regardant un objet situé à au moins 6 mètres. Clignez souvent des yeux.

• Placez le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière pour réduire au maximum les reflets et l’éblouissement. Réglez l’inclinaison du moniteur pour que l’éclairage du plafond ne soit pas reflété par l’écran. 06_french 31/10/01, 1:03 pm15Français-16

• Si une lumière réfléchie rend la vision de l’écran difficile, utilisez un filtre antireflet.

• Nettoyez le moniteur LCD avec un chiffon sans peluches et non abrasif. N’utilisez pas de solution de nettoyage ou de nettoyant pour vitres !

• Réglez les commandes de luminosité et de contraste du moniteur pour améliorer la lisibilité.

• Utilisez un support de documents placé près de l’écran.

• Positionnez ce que vous regardez le plus souvent (l’écran ou les documents de référence) directement devant vous pour minimiser les mouvements de la tête lorsque vous tapez.

• Evitez d’afficher des motifs fixes sur l’écran pendant de longues périodes pour éviter la rémanence (persistance de l’image).

• Consultez régulièrement un ophtalmologiste. Ergonomie Pour obtenir une ergonomie maximale, nous recommandons ce qui suit :

• Utilisez les commandes de taille et de position préprogrammées avec des signaux standard.

• Utilisez le réglage couleur préprogrammé.

• Utilisez des signaux non entrelacés avec une fréquence de rafraîchissement vertical de 60 à 75 Hz.
