BEDIENUNGSANLEITUNG Pixma TS9000 CANON

Installation des Druckers...... Seite1

De printer installeren ......pagina 1

Herstellen einer Verbindung mit einem Computer und Smartphone/Tablet.... Seite5

Wenn der Druckvorgang beginnt, wird das Bedienfeld automatisch geöffnet und das Papierausgabefach fährt aus. Achten Sie darauf, dass sich keine Gegenstände vor dem Drucker befinden.

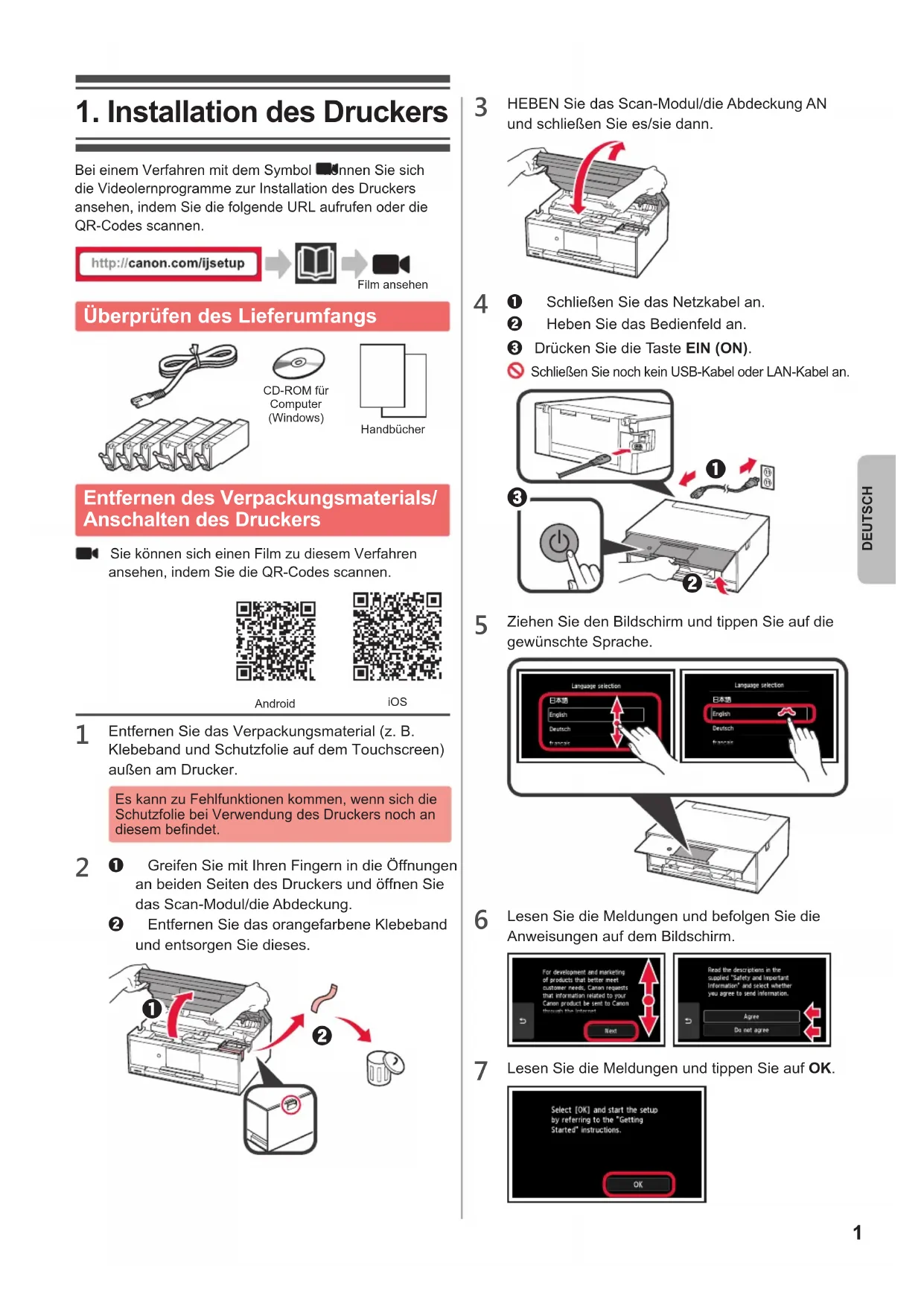

1. Installation des Druckers

Bei einem Verfahren mit dem Symbol 📄nnen Sie sich die Videolernprogramme zur Installation des Druckers ansehen, indem Sie die folgende URL aufrufen oder die QR-Codes scannen.

http://canon.com/ijsetup

Film ansehen

Überprüfen des Lieferumfangs

Entfernen des Verpackungsmaterials/Anschalten des Druckers

Sie können sich einen Film zu diesem Verfahren ansehen, indem Sie die QR-Codes scannen.

Android

iOS

1 Entfernen Sie das Verpackungsmaterial (z. B. Klebeband und Schutzfolie auf dem Touchscreen) außen am Drucker.

Es kann zu Fehlfunktionen kommen, wenn sich die Schutzfolie bei Verwendung des Druckers noch an diesem befindet.

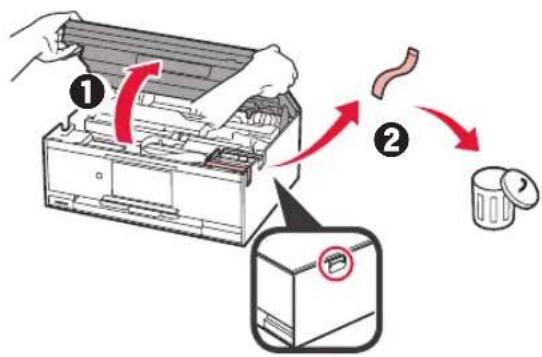

2 ① Greifen Sie mit Ihren Fingern in die Öffnungen an beiden Seiten des Druckers und öffnen Sie das Scan-Modul/die Abdeckung. ② Entfernen Sie das orangefarbene Klebeband und entsorgen Sie dieses.

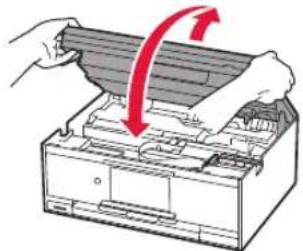

3 HEBEN Sie das Scan-Modul/die Abdeckung AN und schließen Sie es/sie dann.

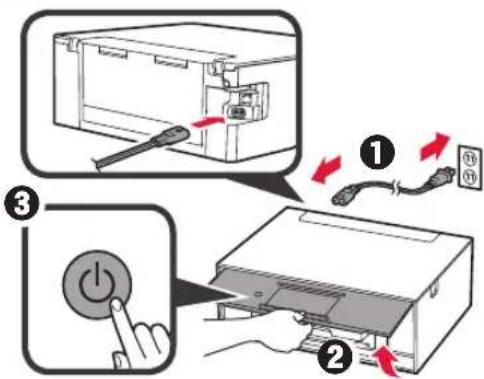

4 ① Schließen Sie das Netzkabel an.

② Heben Sie das Bedienfeld an.
③ Drücken Sie die Taste EIN (ON).
Schließen Sie noch kein USB-Kabel oder LAN-Kabel an.

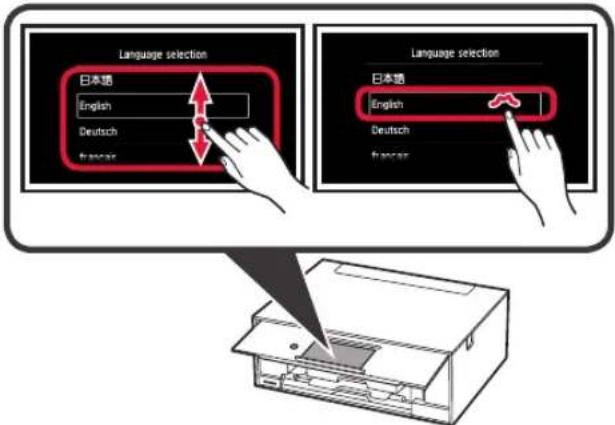

5 Ziehen Sie den Bildschirm und tippen Sie auf die gewünschte Sprache.

Language selection 日本語 English Deutsch francas Language selection 日本語 English Deutsch francas

6 Lesen Sie die Meldungen und befolgen Sie die Anweisungen auf dem Bildschirm.

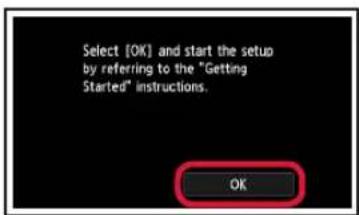

7 Lesen Sie die Meldungen und tippen Sie auf OK.

Installation des Tintenbehälters

Sie können sich einen Film zu diesem Verfahren ansehen, indem Sie die QR-Codes scannen.

Android iOS

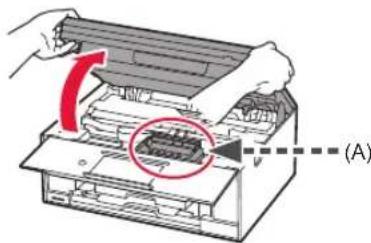

1 Öffnen Sie das Scan-Modul/die Abdeckung.

Berühren Sie den Druckkopfhalter (A) nicht, solange er sich bewegt.

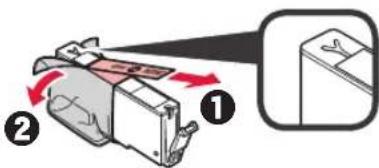

2 ① Entfernen Sie das orangefarbene Klebeband.

② Entfernen Sie die Schutzhülle.

Entfernen Sie das orangefarbene Klebeband vollständig.

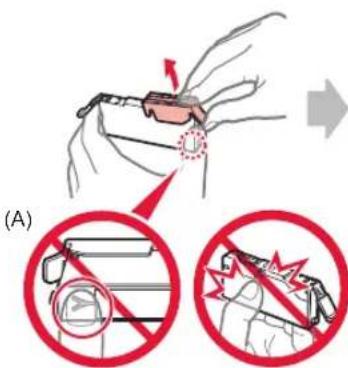

3 Ergreifen Sie mit Ihrem Finger die orangefarbene Kappe, um sie VORSICHTIG zu entfernen.

(A) Üben Sie keinen Druck auf die Seiten des Tintenbehälters aus, wenn das Y-förmige Luftloch blockiert ist.

(B) Nicht berühren.

(A)

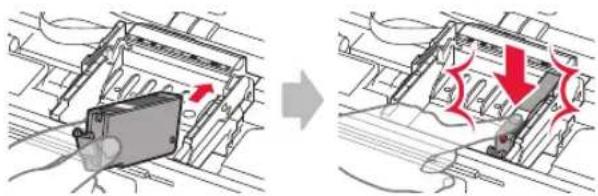

4 Setzen Sie den Tintenbehälter in den Druckkopfhalter ein und drücken Sie ihn fest nach unten, bis er einrastet. Wenn die Anzeige leuchtet, setzen Sie den nächsten Tintenbehälter ein.

5 Stellen Sie sicher, dass alle Anzeigen leuchten.

6 HEBEN Sie das Scan-Modul/die Abdeckung AN und schließen Sie es/sie dann.

Wenn eine Fehlermeldung angezeigt wird, stellen Sie sicher, dass die Tintenbehälter ordnungsgemäß eingesetzt sind.

Einlegen von Papier/Ausrichten des Druckkopfs

Sie können sich einen Film zu diesem Verfahren ansehen, indem Sie die QR-Codes scannen.

Android iOS

Um bessere Druckergebnisse zu erhalten, drucken Sie ein Muster für die Druckkopfausrichtung aus und scannen Sie dieses.

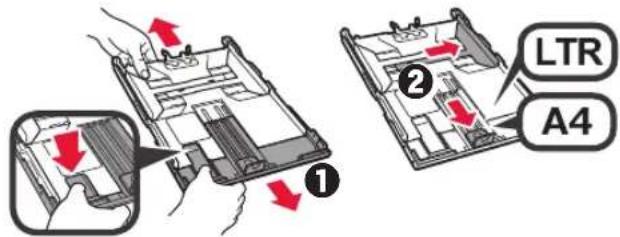

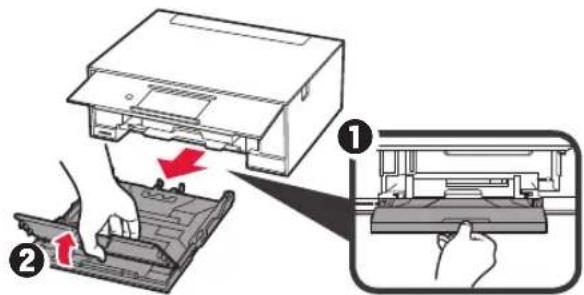

1 ① Ziehen Sie die Kassette heraus. ② Entfernen Sie die Kassettenabdeckung.

2 ① Ziehen Sie die Kassette nach vorne heraus und drücken Sie dabei die Verriegelung der Kassette.
2 Öffnen Sie die Papierführungen und richten Sie die vordere Führung an der Markierung für LTR oder A4 aus.

LTR A4

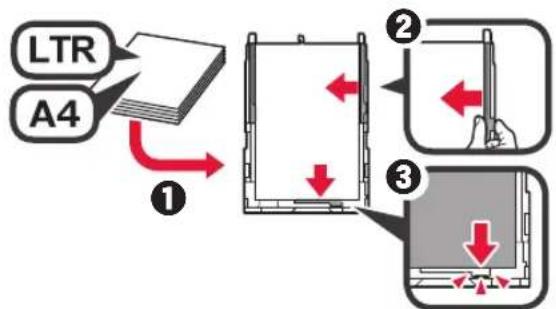

3 ① Legen Sie mehrere Blätter Normalpapier mit der bedruckbaren Seite nach unten ein.

② Verschieben Sie die rechte Papierführung, um sie an der Seite des Papierstapels auszurichten.
3 Richten Sie den Papierstapel an der vorderen Papierführung aus.


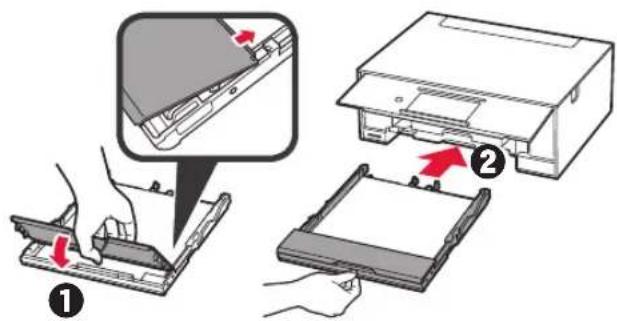

4 ① Bringen Sie die Kassettenabdeckung an.
② Setzen Sie die Kassette ein.

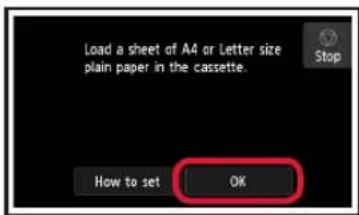

5 Lesen Sie die Meldungen und tippen Sie auf OK.

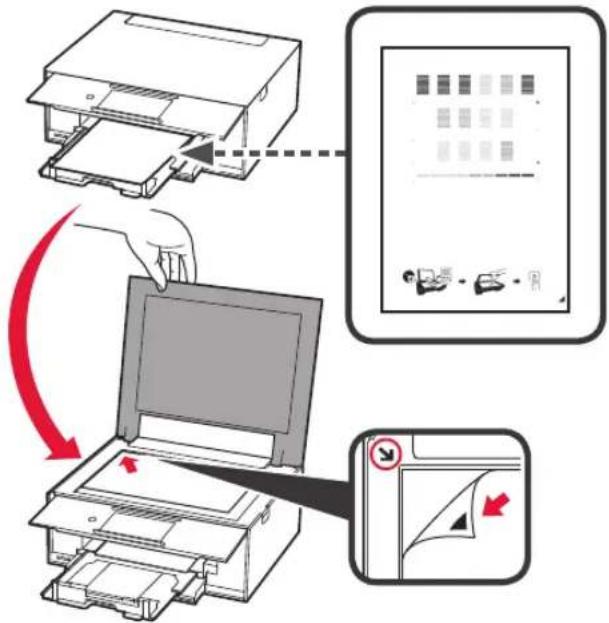

6 Wenn das Muster für die Druckkopfausrichtung gedruckt wurde, tippen Sie auf Ja (Yes).

7 Befolgen Sie die Anweisungen auf dem Bildschirm, um das Muster auf die Auflagefläche aufzulegen.

8 Schließen Sie die Vorlagenabdeckung und befolgen Sie dann die Anweisungen auf dem Bildschirm, um auf OK zu tippen.

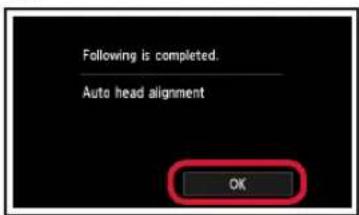

9 Wenn der folgende Bildschirm angezeigt wird, tippen Sie auf OK.

Die Druckkopfausrichtung ist jetzt abgeschlossen.

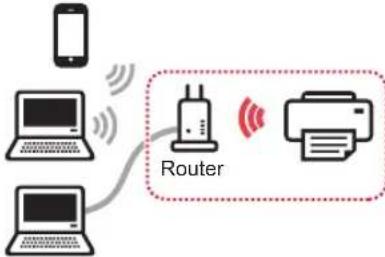

Auswahl einer Druckeranschlussmethode

Die Verbindungsmethode hängt davon ab, wie Sie den Drucker verwenden. Wählen Sie anhand der folgenden Tabelle eine

Druckeranschlussmethode aus. In der folgenden Beschreibung werden Smartphones und Tablet-Geräte gesamthaft als Smartphones bezeichnet.

Verwenden des Druckers bei Anschluss an Ihren Computer oder Ihr Smartphone			Verwenden des Druckers ohne Anschluss weiterer Geräte
WLAN-Verbindung (Wireless LAN connection)	Drahtgebundenes LAN-Verb. (Wired LAN connection)	USB-Verbindung (USB connection)	Nicht verbinden (Do not connect)
Anschluss des Druckers an Ihren Computer oder Ihr Smartphone über einen Wireless RouterDirekter Anschluss des Druckers an Ihren Computer oder Ihr Smartphone ohne einen Wireless Router *	LAN-Kabel	USB-Kabel	Tippen Sie auf dem Auswahlbildschirm für die Verbindungsmethode auf Nicht verbinden (Do not connect). Die Einrichtung ist jetzt abgeschlossen.

* Sie dürfen Ihr Smartphone möglicherweise nicht drahtlos mit dem Internet verbinden, während Sie den Drucker direkt mit dem Smartphone verbinden. In diesem Fall werden Ihnen abhängig von Ihrem Vertrag mit Ihrem Internetanbieter möglicherweise Gebühren berechnet.
* Es können bis zu 5 Geräte über eine WLAN-Verbindung direkt mit dem Drucker verbunden werden.

1 Tippen Sie auf Ihre Druckeranschlussmethode.

Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren.

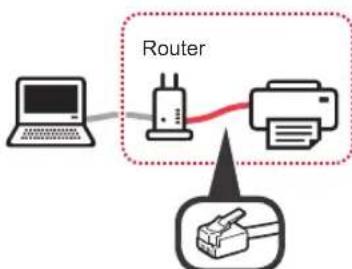

Benutzer, die Drahtgebundenes LAN-Verb. (Wired LAN connection) auswählen:

Der Anschluss für drahtgebundenes LAN befindet sich auf der Rückseite des Druckers.

Benutzer, die USB-Verbindung (USB connection) auswählen: Schließen Sie kein USB-Kabel an, bevor Sie dazu aufgefordert werden.

2 Wenn der folgende Bildschirm angezeigt wird, fahren Sie auf der nächsten Seite fort.

■ Bei Auswahl von WLAN-Verbindung (Wireless LAN connection):

■ Bei Auswahl von Drahtgebundenes LAN-Verb. (Wired LAN connection) oder USB-Verbindung (USB connection):

2. Herstellen einer Verbindung mit einem Computer und Smartphone/Tablet

Wenn Sie den Drucker sowohl mit Ihrem Computer als auch mit Ihrem Smartphone verbinden möchten, verbinden Sie ihn zuerst mit dem Computer.

Wenn Sie den Drucker nur mit Ihrem Smartphone verbinden möchten, lesen Sie ab „Herstellen einer Verbindung mit einem Smartphone“ auf Seite 6 weiter.

Herstellen einer Verbindung mit einem Computer

Für jeden Computer muss die Verbindung eingerichtet werden. Fahren Sie mit der Einrichtung für jeden Computer ab Schritt 1 fort. Im Folgenden werden die Verfahren für Windows und Mac OS beschrieben.

Wenn Sie einen Computer mit einem anderen Betriebssystem als Windows oder Mac OS verwenden, z. B. Chrome OS, rufen Sie „http://canon.com/ijsetup“ auf und befolgen Sie die Anweisungen auf der Canon-Website, um Ihren Computer einzurichten.

1 Wählen Sie einen der folgenden Schritte A der B, um die Setup-Datei auszuführen.

A MacOS Windows

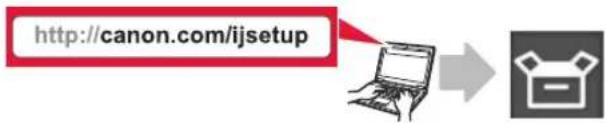

Aufrufen der Canon-Website

① Besuchen Sie die unten genannte Canon-Website und klicken Sie auf Einrichten.

http://canon.com/ijsetup

Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren.

② Wenn der folgende Bildschirm angezeigt wird, klicken Sie auf Herunterladen.

③ Führen Sie die heruntergeladene Datei aus.

B Windows

Verwenden der Installations-CD

① Legen Sie die Installations-CD in Ihren Computer ein.

Bei Verwendung von Windows 10, Windows 8.1 oder Windows 8:

② Klicken Sie auf der Taskleiste auf oder Datei-Explorer (File Explorer).

③ Wählen Sie links im geöffneten Fenster Dieser PC (This PC) oder Computer aus.

4 Doppelklicken Sie rechts im Fenster auf das CD-ROM-Symbol.

* Sobald die Inhalte der CD-ROM angezeigt werden, doppelklicken Sie auf MSETUP4.EXE.

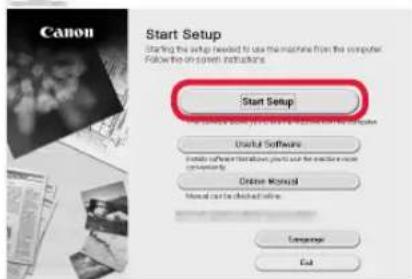

2 Klicken Sie auf Setup starten (Start Setup).

Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren.

Sie können Ihr Smartphone während dieser Schritte einrichten.

Klicken Sie auf dem folgenden Bildschirm auf Anweisungen (Instructions), um mit der Einrichtung Ihres Smartphones fortzufahren.

* Abhängig von Ihren Einstellungen wird der obige Bildschirm möglicherweise nicht angezeigt. Lesen Sie in diesem Fall ab „Herstellen einer Verbindung mit einem Smartphone“ auf Seite 6 weiter, wenn die Verbindung mit Ihrem Computer hergestellt wurde.

3 Wenn der folgende Bildschirm angezeigt wird, klicken Sie auf Beenden (Exit).

Die Verbindung mit Ihrem Computer ist jetzt hergestellt. Sie können jetzt über Ihren Computer drucken.

Herstellen einer Verbindung mit einem Smartphone

Für jedes Smartphone muss die Verbindung eingerichtet werden. Fahren Sie mit der Einrichtung für jedes Smartphone ab Schritt 1 fort.

Vorbereitung

• Aktivieren Sie auf Ihrem Smartphone Wi-Fi.
• Wenn Sie einen Wireless Router besitzen, stellen Sie eine Verbindung zwischen Ihrem Smartphone zum Wireless Router her.
  * Hinweise zu den Vorgehensweisen erhalten Sie in den Handbüchern Ihres Smartphones und des Wireless Routers, oder wenden Sie sich an die Hersteller.

1 Installieren Sie die Anwendungssoftware Canon PRINT Inkjet/SELPHY auf Ihrem Smartphone.

iOS : Suchen Sie „Canon PRINT“ in App Store. Android : Suchen Sie „Canon PRINT“ in Google Play.

Sie können auch auf die Canon-Website zugreifen, indem Sie den QR-Code scannen.

2 Überprüfen Sie die Anzeige auf dem Drucker.

Wenn 10 Minuten lang kein Vorgang ausgeführt wird, schaltet sich der Bildschirm aus. Tippen Sie auf den Touchscreen, um den Bildschirm anzuzeigen.

■ Wenn der folgende Bildschirm angezeigt wird: Prüfen Sie das Symbol unten links und fahren Sie dann bei A oder B rt.

■ Wenn der folgende Bildschirm angezeigt wird: Fahren Sie bei B fort.

Das folgende Symbol wird angezeigt. (Der Drucker ist mit einem Netzwerk verbunden.)

Ja

Nein (Fahren Sie bei B fort.)

Wenn 📄zezeigt wird, ist eine Kommunikation des Druckers über eine WLAN-Verbindung nicht möglich. Um weitere Informationen zu erhalten, rufen Sie „http://canon.com/ijsetup“ auf und sehen Sie sich Häufig gestellte Fragen an.

iOS

Android

① Tippen Sie auf die installierte Anwendungssoftware.

② Befolgen Sie die Anweisungen auf dem Bildschirm, um den Drucker zu registrieren.

③ Stellen Sie sicher, dass der folgende Bildschirm angezeigt wird.

Die Verbindung mit Ihrem Smartphone ist jetzt hergestellt. Sie können jetzt über Ihr Smartphone drucken.

Legen Sie Fotopapier ein, um Fotos zu drucken. Lesen Sie ab „Einlegen von Fotopapier“ auf Seite 8 weiter.

Die unten aufgeführten Verfahren unterscheiden sich auf iOS und Android. Wählen Sie Ihr Betriebssystem aus und fahren Sie bei den entsprechenden Verfahren fort.

iOS

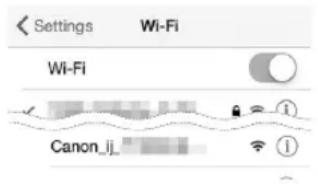

① Tippen Sie auf dem HOME-Bildschirm auf Einstellungen (Settings) und anschließend unter Wi-Fi-Einstellungen auf Canon_ij_XXXX.

Settings Wi-Fi Wi-Fi Canon_ij

Wenn Canon_ij_XXXX in der Liste nicht angezeigt wird, lesen Sie weitere Informationen zum Betrieb des Druckers unter „Vorbereitung des Druckers“ unten und wiederholen Sie dann Schritt ①.

② Tippen Sie auf die installierte Anwendungssoftware.

③ Befolgen Sie die Anweisungen auf dem Bildschirm, um den Drucker zu registrieren.

Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren.

Bei Auswahl von Verb.methode Autom. Auswahl (empfohlen) (Auto Select Conn. Method (recommended)) auf dem Auswahlbildschirm für die Verbindungsmethode wird die entsprechende Verbindungsmethode abhängig von Ihrer Umgebung automatisch ausgewählt.

④ Stellen Sie sicher, dass der folgende Bildschirm angezeigt wird.

Android

① Tippen Sie auf die installierte Anwendungssoftware.

② Befolgen Sie die Anweisungen auf dem Bildschirm, um den Drucker zu registrieren.

Wird die Meldung „Es ist kein Drucker registriert. Druckereinrichtung ausführen? (Printer is not registered. Perform printer setup?)“ wird nicht angezeigt, lesen Sie untenstehend weitere Informationen zum Betrieb des Druckers unter „Vorbereitung des Druckers“, und warten Sie dann, bis eine Meldung angezeigt wird.

Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren.

Die entsprechende Verbindungsmethode wird abhängig von Ihrer Umgebung ausgewählt.

③ Stellen Sie sicher, dass der folgende Bildschirm angezeigt wird.

Die Verbindung mit Ihrem Smartphone ist jetzt hergestellt. Sie können jetzt über Ihr Smartphone drucken.

Legen Sie Fotopapier ein, um Fotos zu drucken. Lesen Sie ab „Einlegen von Fotopapier“ auf Seite 8 weiter.

Vorbereitung des Druckers

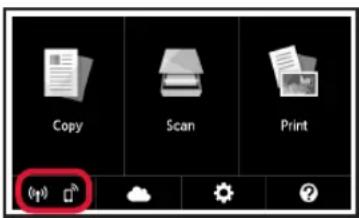

① Tippen Sie auf dem Touchscreen des Druckers auf

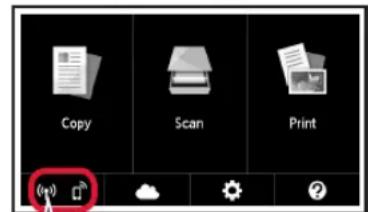

② Tippen Sie auf das Symbol unten links auf dem HOME-Bildschirm.

③ Tippen Sie auf Ja (Yes) oder Nein (No).
4 Tippen Sie auf LAN-Einstell. (LAN settings) > WLAN (Wireless LAN) > WLAN-Einrichtung (Wireless LAN setup) > Einfache Drahtlos-Verb. (Easy wireless connect).
⑤ Tippen Sie auf Ja (Yes).
⑥ Kehren Sie zum Betrieb Ihres Smartphones zurück.

Einlegen von Fotopapier

Legen Sie Fotopapier in das hintere Fach ein.

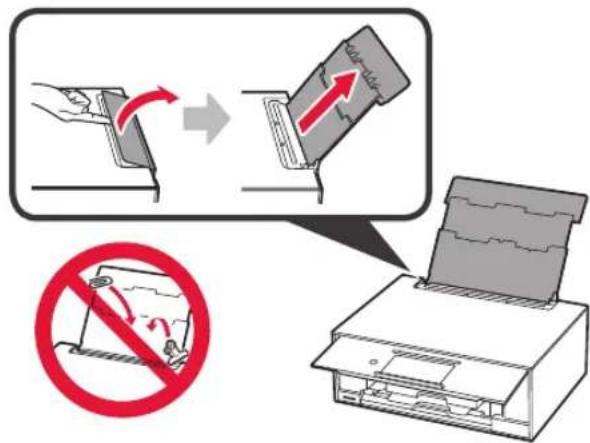

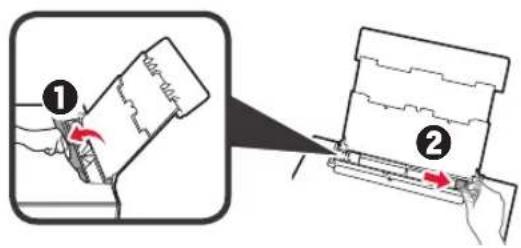

1 Öffnen Sie die Abdeckung des hinteren Fachs und ziehen Sie die Papierstütze heraus.

2 ① Öffnen Sie die Abdeckung für den Einzugsschacht.

② Schieben Sie die rechte Papierführung an das Ende.

3 ① Legen Sie mehrere Blätter Fotopapier mit der bedruckbaren Seite nach oben ein.

② Verschieben Sie die rechte Papierführung, um sie an der Seite des Papierstapels auszurichten.

4 Schließen Sie die Abdeckung für den Einzugsschacht.

Lesen Sie die Meldung auf dem Bildschirm des Druckers und registrieren Sie die Informationen des eingelegten Papiers.

Ausdrucken von auf Speicherkarte gespeicherten Fotos

Sie können mit einfachen Vorgängen Fotos ausdrucken, die auf einer Speicherkarte gespeichert wurden.

1 Stellen Sie sicher, dass der Drucker eingeschaltet ist.
2 Legen Sie mehrere Blätter Fotopapier ein.

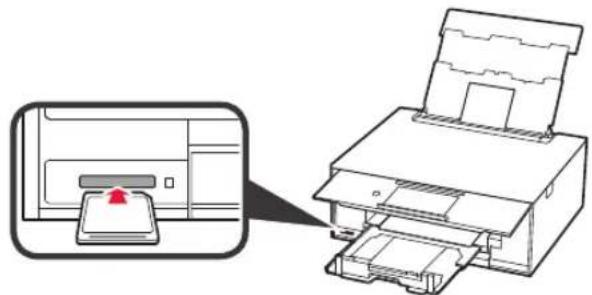

3 Setzen Sie die Speicherkarte in den Kartensteckplatz ein.

4 Wählen Sie die Fotos aus, die Sie ausdrucken möchten.
5 Tippen Sie auf die Schaltfläche Farbe (Color). Der Drucker startet den Druckvorgang.
