BEDIENUNGSANLEITUNG AX892 YAMAHA

BEDIENUNGSANLEITUNG BRUKSANVISNING

Nach dem Auspacken überprüfen, ob die folgenden Teile vorhanden sind.

Batterien (Größe AA, R6, UM-3)

Hohe dynamische Leistung, Niederimpedanzsteuerung

Stufenloser Lautstärkekorrekturregler

CD-Direktverstärker für reinste CD-Wiedergabe

PURE-DIRECT-Schalter für reinste Tonwiedergabe

Filtertaste (SUBSONIC FILTER) zum Herausfiltern von unerwünschten niedrigfrequenten Signalen (nur AX-592 und AX-892)

PRE-OUT/MAIN-IN-Buchsen für den Anschluß eines Equalizers, eines Tonprozessors usw. (nur AX-592 und AX-892)

1. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um

sich gründlich mit dem Gerät vertraut zu machen. Heben Sie dieBedienungsanleitung auf, um auch später noch einmalnachschlagen zu können.

2. Das Gerät an einem kühlen, trockenen und staubfreien Platz

aufstellen - entfernt von Fenstern, Wärmequellen,Erschütterungen, Staub, Feuchtigkeit und Kälte. Stellen Siesicher, daß das Gerät gut belüftet ist und auf einer ebenen undstabilen Fläche steht.

3. Niemals das Gehäuse öffnen. Wenden Sie sich an Ihren

Fachhändler, wenn Gegenstände in das Gerät eingedrungen sind.

4. Wenn Sie das Gerät bewegen, sollten Sie zunächst den

Netzstecker und die Kabel abziehen, mit denen das Gerät mitdem weiteren Equipment verbunden ist. Üben Sie niemals Gewaltauf die Bedienungselemente und Kabel aus. Immer am Stecker,niemals am Kabel ziehen.

5. Die Gehäuseöffnungen dienen zur Belüftung des Gerätes. Wenn

diese abgedeckt sind, steigt die Innentemperatur des Gerätesschnell an, und die Schaltkreise können dadurch beschädigtwerden oder einen Brand auslösen. Deshalb sollten Sie dieÖffnungen freilassen und das Gerät niemals an einem schlechtbelüfteten Ort aufstellen. Das Gerät sollte nach oben mindestens30 cm sowie zu den Seiten und nach hinten mindestens 20 cmAbstand haben.

6. Stellen Sie den Lautstärkeregler immer auf “∞”, bevor Sie mit der

Tonwiedergabe beginnen, und stellen Sie danach dengewünschten Lautstärkepegel ein.

7. Zur Reinigung keine chemischen Lösungsmittel verwenden, weil

dadurch die Gehäuseoberfläche beschädigt werden kann. Miteinem sauberen, trockenen Tuch reinigen.

8. Der Abschnitt “STÖRUNGSSUCHE” beschreibt häufige

Bedienungsfehler. Lesen Sie diesen Abschnitt, bevor Sie aufeinen Defekt des Gerätes schließen.

9. Falls Sie das Gerät für längere Zeit nicht benutzen (z.B. während

der Ferien), sollten Sie den Netzstecker aus der Steckdoseziehen.

10. Bei Blitzschlaggefahr das Netzkabel aus der Steckdose ziehen

und das Antennenkabel abtrennen.

11. Erdung und Polarisation - Es muß beachtet werden, daß die

Erdung oder Polarität eines Gerätes nicht unterbrochen bzw.geändert werden darf.

12. An die Netzsteckdosen an der Rückseite keine Geräte

anschließen, die mehr als die Nennleistung aufnehmen.

13. Spannungswähler (nur allgemeines Modell)

Der Spannungswähler auf der Rückseite dieses Gerätes mußauf die örtliche Netzspannung eingestellt werden, BEVOR der Netzstecker an eine Netzsteckdose angeschlossen wird.Die einstellbaren Netzspannungen sind: 110/120/220/240 VWechselstrom, 60/50 Hz. VORSICHT Um Feuergefahr und die Gefahr eines elektrischen Schlages zuvermeiden, darf das Gerät weder Regen noch Feuchtigkeitausgesetzt werden. WICHTIG Die Seriennummer ist an der Geräterückseite angegeben. Bittetragen Sie die Seriennummer Ihres Gerätes in den folgendenFreiraum ein.Seriennummer:Bewahren Sie diese Bedienungsanleitung an einem sicheren Platzzum späteren Nachschlagen auf. Hinweis Das Gerät steht auch bei Netzschalter-Stellung “Aus” noch unterSpannung, solange es an die Netzsteckdose angeschlossen ist.

Deutsch ZUR BEACHTUNG: BITTE LESEN SIE DIESE BEDIENUNGSANLEITUNG VOR

INBETRIEBNAHME DES GERÄTES

Vielen Dank für den Kauf des Stereoverstärkers von YAMAHA. INHALT BESONDERHEITEN AX-492AX-592AX-89244 ANSCHLÜSSE

Zum Anschließen müssen alle Geräte ausgeschaltet werden.

Für die Anschlüsse zwischen diesem Gerät und anderen Komponenten müssen die Seiten links (L), rechts (R), Plus (+) und Minus (–) genau beachtet werden. Außerdem wird auf die Bedienungsanleitungen der einzelnen angeschlossenen Geräte verwiesen

Wenn Sie YAMAHA-Komponenten einsetzen, die auf der Rückseite mit den Nummer 1, 2, 3 usw. versehen sind, kann die Verkabelung so vorgenommen werden, daß Sie die Ein- und Ausgänge der Komponenten einfach mit den entsprechend numerierten Anschlüssen an diesem Verstärker verbinden.

OUTPUT GND OUTPUT OUTPUT AUDIO OUT LINE OUT LINE IN LINE OUT LINE IN AX-492 Plattenspieler Cassettendeck 1 Cassettendeck 2 Lautsprecher A Lautsprecher BVideorecorder, Bildplattenspieler usw. TunerCD-Spieler rechts links rechts links Zur Netzsteckdose

• Eine Beschreibung der schattiert dargestellten Bereiche finden Sie auf Seite 48. <Allgemeines Modell>45 Deutsch

• Eine Beschreibung der schattiert dargestellten Bereiche finden Sie auf Seite 48. Plattenspieler Cassettendeck 1 Cassettendeck 2 Lautsprecher A Lautsprecher BVideorecorder, Bildplattenspieler usw. TunerCD-Spieler rechts links rechts links Zur Netzsteckdose <Allgemeines Modell>46

• Eine Beschreibung der schattiert dargestellten Bereiche finden Sie auf Seite 48. Plattenspieler Cassettendeck 1 Cassettendeck 2 Lautsprecher A Lautsprecher BVideorecorder, Bildplattenspieler usw. TunerCD-Spieler rechts links rechts links Zur Netzsteckdose <Allgemeines Modell>47 Deutsch

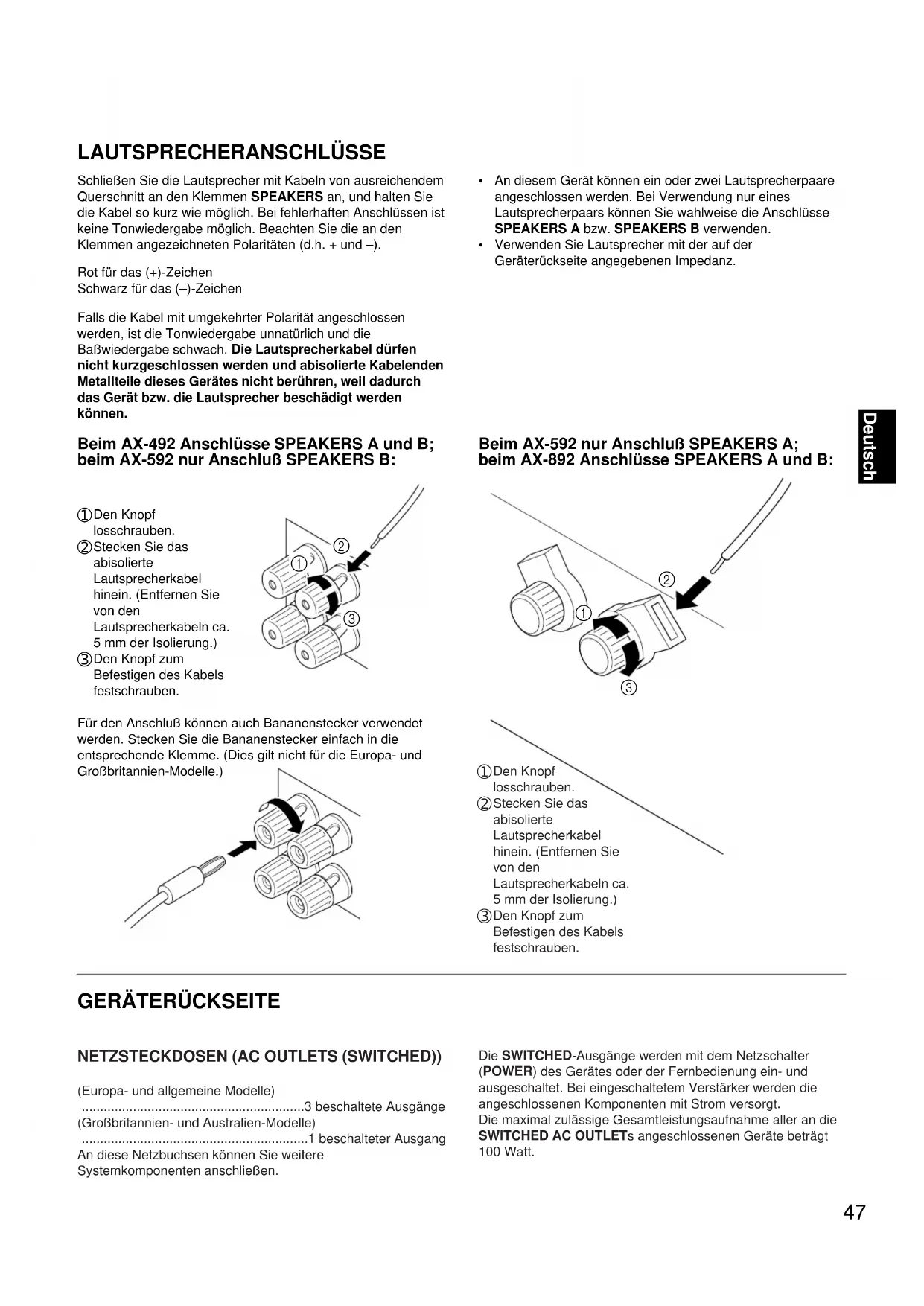

Schließen Sie die Lautsprecher mit Kabeln von ausreichendem Querschnitt an den Klemmen SPEAKERS an, und halten Sie die Kabel so kurz wie möglich. Bei fehlerhaften Anschlüssen ist keine Tonwiedergabe möglich. Beachten Sie die an den Klemmen angezeichneten Polaritäten (d.h. + und –). Rot für das (+)-Zeichen Schwarz für das (–)-Zeichen Falls die Kabel mit umgekehrter Polarität angeschlossen werden, ist die Tonwiedergabe unnatürlich und die Baßwiedergabe schwach. Die Lautsprecherkabel dürfen nicht kurzgeschlossen werden und abisolierte Kabelenden Metallteile dieses Gerätes nicht berühren, weil dadurch das Gerät bzw. die Lautsprecher beschädigt werden können. Beim AX-492 Anschlüsse SPEAKERS A und B; beim AX-592 nur Anschluß SPEAKERS B:

Den Knopf losschrauben.

Stecken Sie das abisolierte Lautsprecherkabel hinein. (Entfernen Sie von den Lautsprecherkabeln ca. 5 mm der Isolierung.)

Den Knopf zum Befestigen des Kabels festschrauben. Für den Anschluß können auch Bananenstecker verwendet werden. Stecken Sie die Bananenstecker einfach in die entsprechende Klemme. (Dies gilt nicht für die Europa- und Großbritannien-Modelle.)

An diesem Gerät können ein oder zwei Lautsprecherpaare angeschlossen werden. Bei Verwendung nur eines Lautsprecherpaars können Sie wahlweise die Anschlüsse SPEAKERS A bzw. SPEAKERS B verwenden.

Verwenden Sie Lautsprecher mit der auf der Geräterückseite angegebenen Impedanz. Beim AX-592 nur Anschluß SPEAKERS A; beim AX-892 Anschlüsse SPEAKERS A und B: LAUTSPRECHERANSCHLÜSSE

NETZSTECKDOSEN (AC OUTLETS (SWITCHED)) (Europa- und allgemeine Modelle) .............................................................3 beschaltete Ausgänge (Großbritannien- und Australien-Modelle) ..............................................................1 beschalteter Ausgang An diese Netzbuchsen können Sie weitere Systemkomponenten anschließen. Die SWITCHED-Ausgänge werden mit dem Netzschalter (POWER) des Gerätes oder der Fernbedienung ein- und ausgeschaltet. Bei eingeschaltetem Verstärker werden die angeschlossenen Komponenten mit Strom versorgt. Die maximal zulässige Gesamtleistungsaufnahme aller an die SWITCHED AC OUTLETs angeschlossenen Geräte beträgt 100 Watt.

Den Knopf losschrauben.

Stecken Sie das abisolierte Lautsprecherkabel hinein. (Entfernen Sie von den Lautsprecherkabeln ca. 5 mm der Isolierung.)

Den Knopf zum Befestigen des Kabels festschrauben.GND (Erdungsklemme, für Plattenspielerbetrieb) Diese Klemme ist für die Erdung eines Plattenspielers vorgesehen, um die Brummgeräusche zu verringern. Es gibt aber auch Fälle, in denen bessere Resultate mit einem nicht angeschlossenen Erdungskabel erzielt werden.

FERNBEDIENUNGS- (PHONO) buchse Sie einen YAMAHA-Plattenspieler mit Fernbedienungsbuchse einsetzen, können Sie diesen hier mit dem Kabel aus dem Lieferumfang des Plattenspielers anschließen. Dies ermöglicht Ihnen die Bedienung des Plattenspielers über die Fernbedienung. nur AX-592 und AX-892 REMOTECONTROLPHONO REMOTECONTROLPHONO Phonotaste (PHONO (MM/MC)) Mit dieser Taste kann der verwendete Tonabnehmer eingestellt werden: MM für Magnettonabnehmer und MC für dynamische Tonabnehmer. Bei Verwendung eines leistungsstarken dynamischen Tonabnehmers muß die Stellung MM verwendet werden. Rasten Sie die Taste ein, um die Position MC einzustellen. Wenn Sie die Taste durch nochmaliges Drücken ausrasten, ist die Position MM eingestellt. nur AX-592 und AX-892 PRE OUT/MAIN IN-Buchsen Wenn Sie die Kurzschlußstecker entfernen, kann dieses Gerät unabhängig die Funktion eines Steuer- oder eines Endverstärkers übernehmen. Diese Buchsen sind für den Anschluß eines Signalprozessors wie etwa ein Equalizer oder ein Tonprozessor. Falls zwischen diesen Buchsen ein Prozessor oder ein anderes externes Gerät angeschlossen ist, kann mit dem Lautstärkeregler (VOLUME) dieses Gerätes die Gesamtlautstärke eingestellt werden. Entfernen Sie für den Anschluß die Kurzschlußstecker aus den Buchsen PRE OUT/MAIN IN, und schließen Sie das Eingangskabel an die PRE OUT-Buchsen und das Ausgangskabel an die MAIN IN-Buchsen an. Für weitere Hinweise wird auf die Bedienungsanleitung des anzuschließenden Gerätes verwiesen. nur AX-592 und AX-892 Hinweise ● Falls Sie die PRE OUT/MAIN IN-Buchsen nicht verwenden, dürfen die Kurzschlußstecker nicht aus diesen Buchsen entfernt werden, weil sonst kein Tonausgang von diesem Gerät vorhanden ist. ● Wenn Sie das Gerät mit einem externen Gerät zwischen den Buchsen PRE OUT und MAIN IN verbunden haben, stellen Sie sicher, daß der Direktschalter CD DIRECT AMP und die PURE DIRECT-Taste auf der Frontseite beide deaktiviert sind. ● Falls Sie dieses Gerät als Endverstärker verwenden, muß der Ausgang des externen Steuerverstärkers usw. an den MAIN IN-Buchsen angeschlossen werden. In diesem Fall werden die Einsteller, außer der Kopfhörerbuchse (PHONES) und den Lautsprecherschaltern (SPEAKERS), außer Funktion gesetzt, so daß Sie den Lautstärkepegel usw. mit den Einstellern des externen Steuerverstärkers einstellen können. (AX-592) (AX-892)49 Deutsch Impedanzwahlschalter (IMPEDANCE SELECTOR) Vergewissern Sie sich vor Betätigung dieses Schalters, daß das Gerät ausgeschaltet ist. Wählen Sie die Ihrem Lautsprechersystem entsprechende Einstellung. Obere Position 4 Ω: Wenn Sie Lautsprecherpaar A oder B betreiben, muß die Impedanz der Lautsprecher 4 Ω oder größer sein

8 Ω: Wenn Sie die Lautsprecherpaare A und B gleichzeitig betreiben, muß die Impedanz der einzelnen Lautsprecher 8 Ω oder größer sein. Untere Position 6 Ω: Wenn Sie Lautsprecherpaar A oder B betreiben, muß die Impedanz der Lautsprecher 6 Ω oder größer sein

12 Ω: Wenn Sie die Lautsprecherpaare A und B gleichzeitig betreiben, muß die Impedanz der einzelnen Lautsprecher 12 Ω oder größer sein. A OR B : 4Ω MIN. /SPEAKERA + B : 8Ω MIN. /SPEAKERA OR B : 6Ω MIN. /SPEAKERA + B :12Ω MIN. /SPEAKER Spannungswähler (VOLTAGE SELECTOR) (nur allgemeines Modell) Falls die voreingestellte Position nicht korrekt ist, setzen Sie den Schalter auf die in Ihrem Netz gelieferte Spannung. Wenden Sie sich an Ihren Händler, wenn Sie sich über die richtige Einstellung nicht im klaren sind. WARNUNG Ziehen Sie unbedingt den Netzstecker aus der Dose, bevor Sie den Spannungswähler (VOLTAGE SELECTOR) betätigen. WARNUNG Betätigen Sie nicht den Impedanzschalter (IMPEDANCE SELECTOR), solange das Gerät eingeschaltet ist. Andernfalls könnte das Gerät dabei Schaden nehmen. WENN DIESES GERÄT NICHT EINSCHALTET, WENN

DER NETZSCHALTER GEDRÜCKT WIRD

Der Impedanzschalter (IMPEDANCE SELECTOR) ist möglicherweise nicht fest in eine der Endstellungen gestellt. In diesem Fall den Schalter fest in die richtige Stellung stellen.50

REGLER UND FUNKTIONEN

AX-492 AX-5921 Fernbedienungssensor Empfängt die Signale von der Fernbedienung. 2 Netzschalter (POWER) Mit diesem Schalter wird das Gerät ein- und ausgeschaltet. Wenn das Gerät eingeschaltet ist, leuchtet die Bereitschaftsanzeige. *Bereitschaftsstellung (STANDBY) <ausgenommen USA- und Kanada-Modelle> Bei eingeschaltetem Gerät kann mit der Netztaste (POWER) der Fernbedienung in die Bereitschaftsstellung umgeschaltet werden. (In dieser Stellung verringert sich die Anzeigehelligkeit der Bereitschaftsanzeige.) 3 Kopfhöreranschluß (PHONES) Schließen Sie den Kopfhörer an die Kopfhörerbuchse (PHONES) an. Schalten Sie die Lautsprecherschalter (SPEAKERS) A und B auf OFF. 4 Lautsprecherschalter (SPEAKERS) Setzen Sie die Schalter für die gewünschten Lautsprecherpaare auf ON. Wenn Sie nur eines verwenden wollen, schalten Sie den anderen Schalter auf OFF. 5 Baßregler (BASS) Verringert oder verstärkt die Wiedergabe der tiefen Frequenzen. Bei einer Einstellung von “0” erfolgt die Wiedergabe unverändert. 6 Höhenregler (TREBLE) Verringert oder verstärkt die Wiedergabe der hohen Frequenzen. Bei einer Einstellung von “0” erfolgt die Wiedergabe unverändert. 7 Filtertaste (SUBSONIC FILTER) In der Tastenposition ON können unerwünschte niederfrequente Signale, wie sie beim Rumpeln des Plattenspielers oder beim Abspielen verzogener Schallplatten auftreten, ohne Einbuße der Tonqualität herausgefiltert werden. 8 Balanceregler (BALANCE) Stellen Sie die Balance für den Ausgleich der Lautstärke von den beiden Lautsprechern zur Kompensation für die Lautsprecheraufstellung und die Raumbedingungen richtig ein

9 stufenloser Lautstärkekorrekturregler (LOUDNESS) Verstärkt sowohl die hohen als auch die tiefen Frequenzen bei niedriger Lautstärke. (Siehe Seite 56.) 0 Wähler für die Aufnahme einer Tonquelle (REC OUT) Wählt die Tonquelle und sendet ihr Signal direkt zu den REC OUT-Buchsen auf der Geräterückseite. Dies geschieht unabhängig von der Einstellung des INPUT-Wahlschalters. Diese Funktion ermöglicht es, von einer Tonquelle aufzunehmen, während Sie sich eine andere anhören. A Wiedergabewähler (INPUT) Wählt die Tonquelle, die über den Verstärker zu hören ist. B MUTING Reduziert die Lautstärke um einen Festwert. C Lautstärkeregler und -anzeige (VOLUME) Erhöht oder verringert die Lautstärke. D Direktschalter (PURE DIRECT) Drücken Sie diesen Schalter (die Anzeige leuchtet auf), um eine Tonquelle in bestmöglicher Qualität zu hören. (Siehe Seite 57.) E CD-Direktverstärker (CD DIRECT AMP) Drücken Sie diesen Schalter (die Anzeige leuchtet auf), um eine Tonquelle in bestmöglicher Qualität zu hören. (Siehe Seite 57.) nur AX-592 und AX-892 nur AX-892 nur AX-592 und AX-892

PHONES AX-892FERNBEDIENUNG Mit der mitgelieferten Fernbedienung können die meisten Funktionen dieses Gerätes bedient werden. Falls am Gerät ein CD- Spieler, ein Tuner, ein Plattenspieler oder ein Cassettendeck von YAMAHA mit kompatibler Fernsteuerung angeschlossen ist, können mit dieser Fernbedienung auch verschiedene Funktionen dieser Komponenten gesteuert werden. TASTENFUNKTIONEN

Nutzung der Fernbedienung 1 Umschalttasten für Eingangsquelle Wählt eine Eingangsquelle. 2 Lautstärketasten (VOLUME) +/– Regeln den Lautstärkepegel. 3 Netztaste (POWER) Schaltet das Gerät ein und aus. <ausgenommen USA- und Kanada-Modelle> Wenn das Gerät eingeschaltet ist, wechselt es bei einem Druck auf die Netztaste (POWER) der Fernbedienung vom Betrieb in die Bereitschaftsstellung und umgekehrt. (In dieser Stellung verringert sich die Anzeigehelligkeit der Bereitschaftsanzeige.) Bedienung anderer Komponenten Die Fernbedienungstasten haben die gleiche Funktion wie die Gerätetasten, sofern die Tasten gleich bezeichnet sind. Für die Tastenfunktionen wird daher auf die Bedienungsanleitung der betreffenden Komponenten verwiesen. 1 Cassettendecktasten Mit ihnen wird das Cassettendeck bedient.

DIR A, B und Deck A/B sind nur für ein Doppel- Cassettendeck.

Bei einem Cassettendeck mit Reversefunktion wird durch Drücken der Taste DIR A die Bandlaufrichtung umgeschaltet. 2 Tuner-Tasten Mit ihnen wird der Tuner bedient. +: Einstellen eines Programmplatzes mit höherer Nummer. –: Einstellen eines Programmplatzes mit niedrigerer Nummer. A/B/C/D/E: Wahl der Ebenen (A-E) für die Programmplätze 3 CD-Spieler-Tasten Mit ihnen wird der CD-Spieler bedient.

DISC ist nur für CD-Wechselspieler. 4 Tonarmtaste (PLAY/CUT) Mit dieser Taste können Sie den Tonarm absenken, bei einem nochmaligen Druck wird er wieder gehoben. nur AX-592 und AX-892

• Die Fernbedienung des AX-492 verfügt nicht über eine PLAY/CUT-Taste.

Deutsch Öffnen der Klappe Schließen der Klappe Einlegen der Batterien Auswechseln der Batterien Falls der Abstand zum Gerät, in dem die Fernbedienung benutzt werden kann, abnimmt, sind die Batterien erschöpft. Tauschen Sie immer beide Batterien zusammen aus. Hinweise

Verwenden Sie ausschließlich Batterien der Größe AA, R6, UM-3.

Beachten Sie die im Batterienfach gezeigten Polaritäten.

Falls die Fernbedienung für längere Zeit nicht verwendet wird, müssen Sie die Batterien herausnehmen.

Ausgelaufene Batterien müssen sofort beseitigt werden und dürfen nicht mit Haut oder Kleidern in Berührung kommen. Vor dem Einsetzen neuer Batterien muß das Fach sorgfältig gereinigt werden. Fernbedienungsbetrieb Hinweise

Zwischen der Fernbedienung und dem Gerät dürfen sich keine großen Gegenstände befinden.

Falls helles Licht, wie von einer Fluoreszenzlampe usw., auf den Fernbedienungssensor fällt, können beim Fernbedienungsbetrieb Störungen auftreten. Stellen Sie in diesem Fall das Gerät so auf, daß kein direktes Licht auf den Sensor fällt.

30°30° Fernbedienung-sensorbis ca. 6 m Öffnen und Schließen der Frontklappe Wenn Sie das Gerät mit der Fernbedienung steuern oder die Bedienungselemente nicht benutzt werden, kann die Frontklappe geschlossen werden.54

WIEDERGABE EINER TONQUELLE

1,6 7 Stellen Sie den Baß- (BASS), Höhen- (TREBLE), Balance- (BALANCE) und den Lautstärkekorrekturregler (LOUDNESS) entsprechend ein. (Siehe Seite 56). 1 In die Position “∞” stellen. 4 Stellen Sie die zu verwendenden Lautsprecher ein.

• Hinweise auf Seite 49 beachten.

• Drücken Sie die Tasten A und B, als Sie zwei Lautsprecherpaare verwenden.

• Falls Sie mit Kopfhörer hören wollen, stellen Sie A und B aus (auf OFF). 5 Schalten Sie die Tonquelle ein. 6 Stellen Sie den gewünschten Lautstärkepegel ein. 2 Schalten Sie das Gerät ein. 3 Wählen Sie gewünschte Eingangsquelle.

• Wenn Sie als Eingangstonquelle den Plattenspieler einstellen (Position PHONO), sollten Sie kontrollieren, ob der Tonabnehmerschalter PHONO (MM/MC) richtig auf den verwendeten Tonabnehmer eingestellt ist. (Siehe Seite 48.) Hinweis Drücken Sie zum Ausschalten des Geräts noch einmal den Netzschalter (POWER). Nur AX-592 und AX-892

• Der AX-492 verfügt nicht über die Schalter SUBSONIC FILTER und MUTING.

• Der AX-592 verfügt nicht über den Schalter MUTING. VOLUME -db

(AX-892)55 Deutsch AUFNAHME EINER TONQUELLE (ODER ÜBERSPIELEN VON CASSETTEN) Aufnahmeausgangsschalterposition beim Überspielen von Cassetten INPUTVOLUME -db

Überspielen vom Deck 1 auf das Deck 2. Überspielen vom Deck 2 auf das Deck 1. Hinweise

Falls Sie während der Aufnahme eine andere Tonquelle hören wollen, können Sie diese mit dem Eingangswahlschalter (INPUT) einstellen.

Die Einstellung des Lautstärkereglers (VOLUME), des Baßreglers (BASS), des Höhenreglers (TREBLE), des Balancereglers (BALANCE) und des Lautstärkekorrekturreglers (LOUDNESS) sowie des CD- Direktverstärker (CD DIRECT AMP), des Direktschalters (PURE DIRECT), der Filtertaste (SUBSONIC FILTER) (nur AX-592 und AX-892) und der Stummschaltung (MUTING) (nur AX-892) haben keinen Einfluß auf die Aufnahme. 1 Wählen Sie die Aufnahmetonquelle. 2 Schalten Sie die Tonquelle ein. 3 Stellen Sie die Tonquelle mit dem Eingangswahlschalter (INPUT) ein, und erhöhen Sie die Lautstärke mit dem Lautstärkeregler (VOLUME). 4 Versetzen Sie das Cassettendeck, mit dem Sie aufnehmen wollen, in den Aufnahmemodus. 5 Wählen Sie mit dem Eingangswahlschalter (INPUT) das Cassettendeck, auf dem die Aufnahme erfolgt. So können Sie bei der Aufnahme mithören. REC OUT

• Der AX-492 verfügt nicht über die Schalter SUBSONIC FILTER und MUTING.

• Der AX-592 verfügt nicht über den Schalter MUTING. (AX-892)Da an diesem Gerät zwei Lautsprecherpaare angeschlossen werden können, können Sie entweder das Lautsprecherpaar A oder B oder beide Lautsprecherpaare zusammen mit den Lautsprecherschaltern (SPEAKERS) einstellen.

• Hinweise auf Seite 49 beachten.

Einstellen des Baß- (BASS) und Höhenreglers (TREBLE) Einstellen des Balancereglers (BALANCE) Einstellen der Lautsprecher Stellen Sie die Balance für den Ausgleich der Lautstärke von den beiden Lautsprecher zur Kompensation für die Lautsprecheraufstellung und die Raumbedingungen ein. Einstellen des Lautstärkekorrekturreglers (LOUDNESS) Mit diesem Regler wird die mangelnde Empfindlichkeit des menschlichen Gehörs bei der Wahrnehmung von hohen und tiefen Frequenzen bei niedriger Lautstärke ausgeglichen. Sie können ihn individuell einstellen, so daß bei jeder Lautstärkeneinstellung der volle Frequenzbereich zu hören ist. 1 In die Position “FLAT

stellen. 2 Stellen Sie den Regler auf den maximal gewünschten Pegel. 3 Drehen Sie den Regler, bis der gewünschte Lautstärkepegel eingestellt ist. BALANCE

BASS: Drehen Sie den Regler zum Erhöhen bzw. Verringern der Baßlautstärke nach rechts bzw. links. TREBLE: Drehen Sie den Regler zum Erhöhen bzw. Verringern der Höhenlautstärke nach rechts bzw. links. LOUDNESS

Hinweis Wenn Sie “0” einstellen, erfolgt die Wiedergabe unverändert (“flat”). SPEAKERS

ON OFF B57 Deutsch Einstellen der Filtertaste (SUBSONIC FILTER) nur AX-592 und AX-892 Verwendung des Direktschalters (PURE DIRECT) Stellen Sie diesen Schalter für die reinste Wiedergabe Ihrer Tonquelle so ein, daß die Anzeige leuchtet. In dieser Stellung werden die Signale nicht beeinflußt, weil sie nicht über die Baß- (BASS), Höhen- (TREBLE), Balance- (BALANCE) und Lautstärkekorrekturregler (LOUDNESS) sowie die Filtertaste (SUBSONIC FILTER) (nur AX-592 und AX-892) und die PRE OUT/MAIN IN-Buchsen (nur AX-592 und AX-892) fließen. Wenn Sie diesen Schalter auf ON setzen, wird die Lautstärke vorübergehend auf Null gestellt. In der Tastenposition ON können unerwünschte niederfrequente Signale, wie sie beim Rumpeln des Plattenspielers oder beim Abspielen verzogener Schallplatten auftreten, ohne Einbuße der Tonqualität herausgefiltert werden. MUTINGON OFF PURE DIRECT SUBSONICFILTERON OFF Einstellen des CD-Direktverstärkers (CD DIRECT AMP) Aktivieren Sie diesen Schalter zur Erzielung des optimalen CD-Klangs; die Anzeige leuchtet dann. Das CD- Eingangssignal wird dabei an einen getrennten Schaltkreis geleitet. Dabei werden der Eingangswahlschalter sowie die Filtertaste (SUBSONIC FILTER) (nur AX-592 und AX-892), die Buchsen PRE OUT/MAIN IN (nur AX-592 und AX-892), die Baß- (BASS), Höhen- (TREBLE), Balance- (BALANCE) und Lautstärkekorrekturregler (LOUDNESS) umgangen. Dieser Signalweg stellt eine reine und klare CD-Tonwiedergabe sicher und eliminiert alle Änderungen der ursprünglichen CD-Signale.

Verwenden der Stummschaltung (MUTING) nur AX-892 Hinweis Falls sowohl der CD-Direktverstärker (CD DIRECT AMP) als auch die Filtertaste aktiv sind, hat der CD-Direktverstärker Vorrang. WARNUNG Falls der Lautstärkekorrekturregler (LOUDNESS) verwendet wird, kann die Lautstärke bei Aktivierung des Direktschalters (PURE DIRECT) oder des CD-Direktverstärkers (CD DIRECT AMP) unvermittelt und stark ansteigen. Dabei können Ihr Gehör oder die Lautsprecher Schaden nehmen, da die LOUDNESS-Einstellung umgangen wird. Betätigen Sie daher den Direktschalter (PURE DIRECT) oder den CD-Direktverstärker (CD DIRECT AMP) erst nach Verringerung der Lautstärke bzw. der Kontrolle der Einstellung des Lautstärkekorrekturregler (LOUDNESS).STÖRUNG Das Gerät startet nicht, wenn der Netzschalter betätigt wird, oder geht unmittelbar nach dem Einschalten wieder aus. Kein Ton. Lautstärke zu gering. Unterbrechung der Tonwiedergabe. Tonwiedergabe nur über einen Lautsprecher auf einer Seite. Zu wenig Baß und etwas blecherner Klang. Brummgeräusche. Bei der Schallplattenwiedergabe ist der Lautstärkepegel niedrig, oder die Tonwiedergabe ist verzerrt. Der Lautstärkepegel kann nicht erhöht werden oder der Wiedergabeton ist verzerrt. Die Betätigung der BASS-, TREBLE-, BALANCE- und LOUDNESS-Regler und der Filtertaste (SUBSONIC FILTER) (nur AX-592 und AX-892) hat keine Auswirkung. Die Eingangstonquelle kann nicht mit dem Eingangswahlschalter (INPUT) eingestellt werden. Keine Funktion der Fernbedienung. Abnehmender Abstand, von dem die Fernbedienung benutzt werden kann. Schwacher Tonpegel, wenn eine Wiedergabe über einen am CD-Spieler oder Cassettendeck angeschlossenen Kopfhörer mitgehört wird. URSACHE Der Netzstecker ist gar nicht oder nicht vollständig eingesteckt. Der Schalter IMPEDANCE SELECTOR auf der Rückseite ist nicht korrekt in der oberen oder unteren Position eingerastet. Falsche Anschlüsse der Ausgangskabel. Die Eingangstonquelle ist nicht richtig eingestellt. Die Lautsprecherschalter (SPEAKERS) sind nicht richtig eingestellt Die Lautsprecher sind nicht richtig angeschlossen. Die Brücken sind nicht (PRE OUT/ MAIN IN) gesteckt. (nur AX-592 und AX-892) Die MUTING-Taste ist gedrückt. (Muting ON) (nur AX-892) Die Schutzschaltung hat wegen eines Kurzschlusses usw. angesprochen. Der Balanceregler (BALANCE) ist nicht richtig eingestellt. Die Kabel sind nicht richtig angeschlossen. Die (+)- und (–)-Drähte wurden entweder an der Box oder am Verstärker verwechselt. Die Kabel sind nicht richtig angeschlossen. Der Plattenspieler ist nicht an der Klemme GND angeschlossen. Die Lautstärkekorrektur (LOUDNESS) ist eingeschaltet. Die Phonotaste (PHONO (MM/MC)) ist nicht richtig eingestellt, (nur AX-592 und AX-892). Das an den Gerätebuchsen REC OUT angeschlossene Gerät ist ausgeschaltet. Der CD-Direktschalter (CD DIRECT AMP) oder der Direktschalter (PURE DIRECT) sind eingeschaltet. Der CD-Direktschalter (CD DIRECT AMP) ist eingeschaltet. Starkes Licht, wie direkte Sonneneinstrahlung oder von einer Fluoreszenzlampe trifft auf den Fernbedienungssensor. Die Batterien der Fernbedienung sind erschöpft. Die Stromversorgung dieses Gerätes ist unterbrochen. ABHILFE Stecken Sie den Netzstecker sorgfältig ein. Lassen Sie den Schalter sorgfältig in der oberen oder unteren Position einrasten. Die Kabel richtig anschließen. Wenn die Störung dadurch nicht behoben ist, kann das Kabel defekt sein. Die Eingangstonquelle mit dem Eingangswahlschalter (INPUT) einstellen. Den Lautsprecherschalter (SPEAKERS) für das verwendete Lautsprecherpaar einschalten (Position ON). Schließen Sie sie richtig an. Die Brücken richtig stecken. (nur AX-592 und AX-892) Die MUTING-Taste noch einmal drücken (Muting OFF) (nur AX-892) Das Gerät ein- und ausschalten, um die Schutzschaltung zurückzustellen. Den Balanceregler (BALANCE) richtig einstellen. Die Kabel richtig anschließen, falls die Störung dadurch nicht behoben wird, sind die Kabel defekt. Kehren Sie den Anschluß um. Die Kabel richtig anschließen, falls die Störung dadurch nicht behoben wird, sind die Kabel defekt. Den Plattenspieler an der Klemme GND des Gerätes anschließen. Den Lautstärkekorrekturregler (LOUDNESS) in die Position FLAT stellen. Die Phonotaste (PHONO (MM/MC)) in die richtige Position stellen, (nur AX-592 und AX-892). Das Gerät einschalten. Schalten Sie den CD-Direktschalter (CD DIRECT AMP) und den Direktschalter (PURE DIRECT) aus, um die Tonregler verwenden zu können. Den CD-Direktschalter (CD DIRECT AMP) ausschalten. Ändern Sie die Aufstellungsposition des Gerätes. Die Batterien durch neue ersetzen. Die Stromversorgung dieses Gerätes einschalten.

• Wenn das Gerät nicht normal arbeitet, die nachfolgenden Punkte überprüfen, um die Störung möglicherweise selbst durch die angegebenen Maßnahmen zu beheben. Wenn dies nicht möglich ist oder die Störung nicht in der Spalte STÖRUNG aufgeführt ist, ziehen Sie das Netzkabel ab und wenden sich an Ihren autorisierten YAMAHA-Fachhändler oder einen Kundendienst. STÖRUNGSSUCHE59 Deutsch TECHNISCHE DATEN (AX-492) AUDIOTEIL Minimale Sinusausgangsleistung pro Kanal 8 Ohm, 20 Hz bis 20 kHz, 0,019% Klirrgrad p. 85
• W+85W 6 Ohm, 20 Hz bis 20 kHz, 0,038% Klirrgrad p. 100
• W+100W Dynamikleistung pro Kanal (IHF-Werte für dynamische Leistungsreserve) 8/6/4/2 Ohm p. 130
• /150/185/220W DIN-Ausgangsleistung pro Kanal [nur Europa-Modell] (4 Ohm, 1 kHz, 0,7% Klirrgrad) p. 120
• W IEC-Leistung [nur Europa-Modell] (8 Ohm, 1 kHz, 0,019% Klirrgrad) p. 100
• W Leistungsbereichsbreite 8 Ohm, 42,5W, 0,038% Klirrgrad p. 10
• Hz bis 50 kHz Dämpfungsfaktor (SP-A) 8 Ohm, 20 Hz bis 20 kHz p. 240
• oder mehr Maximale Ausgangsleistung (EIAJ) [nur allgemeines Modell] 8 Ohm, 1 kHz, 10% Klirrgrad p. 130
• W 6 Ohm, 1 kHz, 10% Klirrgrad p. 150
• W Eingangsempfindlichkeit/Impedanz PHONO ,5 mV/47 kOhm p. 2
