GEBRUIKSAANWIJZING AX892 YAMAHA

GEBRUIKSAANWIJZING AX-492/592/8922

Controleer na het uitpakken of de volgende onderdelen voorhanden zijn. YAMAHA HiFi SYSTEMREMOTE CONTROL TRANSMITTER AUX TAPE 2TAPE 1 A/B PLAY

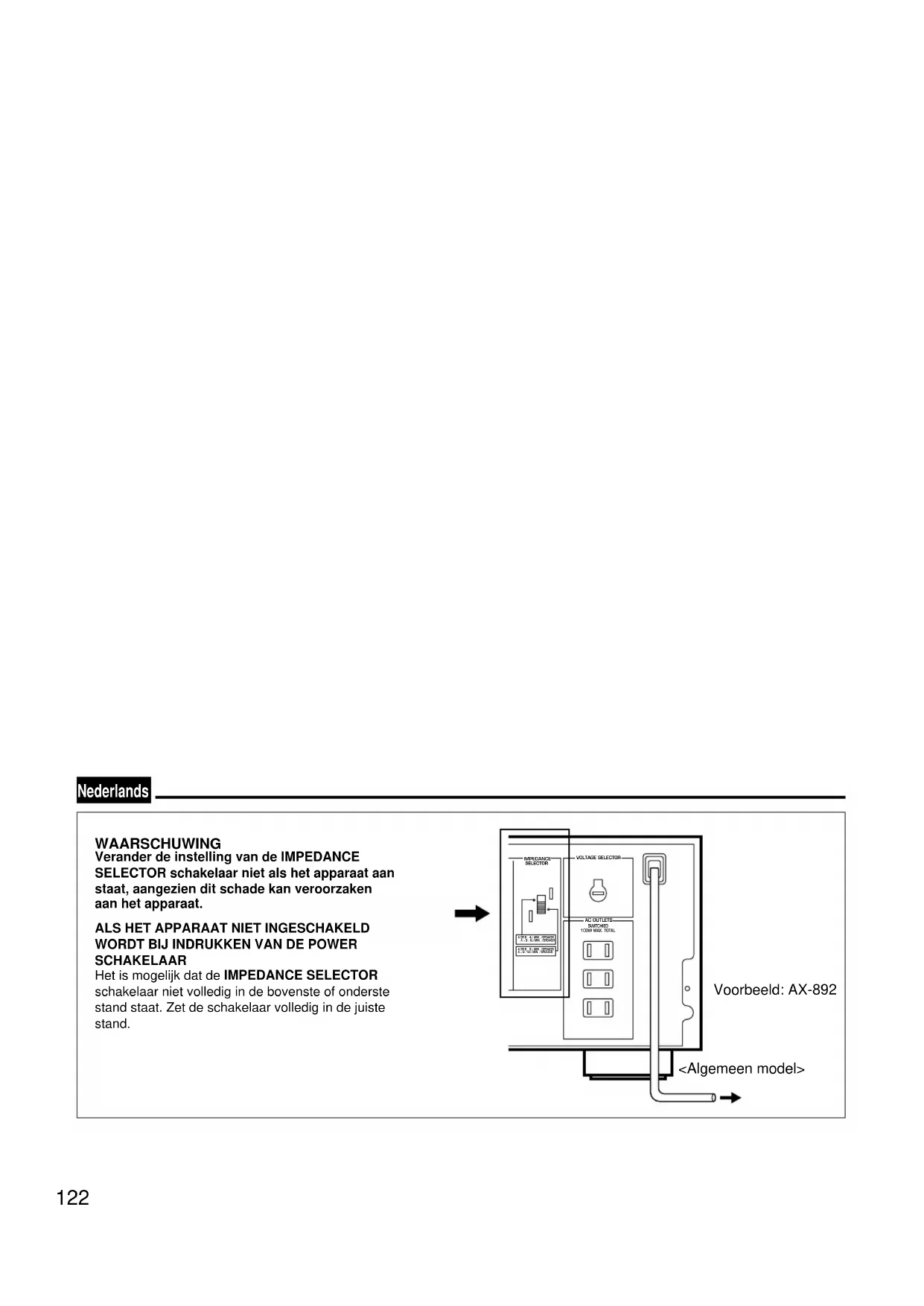

SCHAKELAAR Het is mogelijk dat de IMPEDANCE SELECTOR schakelaar niet volledig in de bovenste of onderste stand staat. Zet de schakelaar volledig in de juiste stand. IMPEDANCE SELECTOR AC OUTLETS SWITCHIED

85W + 85W (8Ω RMS Uitgangsvermogen, 0,019%Totale Harmonische Vervorming, 20-20.000 Hz 100W + 100W (8Ω RMS Uitgangsvermogen, 0,015%Totale Harmonische Vervorming, 20-20.000 Hz 115W + 115W (8Ω RMS Uitgangsvermogen, 0,015%Totale Harmonische Vervorming, 20-20.000 Hz Hoog Dynamisch Vermogen, Lage Impedantie Aandrijving Continue Variabele Loudness Regeling CD DIRECT AMP-schakelaar: voor de zuiverste weergavevan de CD-klanken PURE DIRECT-schakelaar: voor de zuiverste weergave vanhet brongeluid SUBSONIC FILTER-schakelaar: voor het elimineren vanongewenste ultra lage frequentiesignalen [alleen voor AX-592 en AX-892] PRE OUT/MAIN IN-aansluitingen voor het aansluiten van eenequalizer, geluidsprocessor, enz. [alleen voor AX-592 en AX- 892]

Afstandsbediening Nederlands 1 Lees deze gebruiksaanwijzing nauwkeurig door om de best mogelijke resultaten te verkrijgen. Bewaar deze handleiding opeen veilige plaats voor toekomstige referentie. 2 Stel het apparaat op een koele, droge en stofvrije plaats op. Plaats dit apparaat niet neer in direct zonlicht, of in de buurt vanwarmtebronnen (zoals een kachel, enz.). Zorg ervoor dat ervoldoende ventilatie is en dat het apparaat niet wordt blootgesteldaan regen of vocht en dat het op een platte, stabiele ondergrondstaat, die niet onderhevig is aan trillingen. 3 Open nooit de behuizing van dit apparaat. Raadpleeg uw dealer wanneer een voorwerp in uw apparaat is terechtgekomen. 4 Wanneer u het apparaat verplaatsen wilt, haal dan eerst de stekker uit het stopcontact en verwijder alle verbindingen metandere apparaten. Trek nooit aan de snoeren en druk nooit tehard op schakelaars en knoppen. 5 De openingen in de behuizing zorgen voor de juiste ventilatie van het apparaat. Wanneer deze openingen worden geblokkeerd, zalde temperatuur binnen het apparaat snel oplopen, waardoor hetapparaat wordt beschadigd en er brand kan ontstaan. Zorg ervoordat de ventilatieopeningen niet worden geblokkeerd en zorg vooreen goede ventilatie van het apparaat.Zorg voor minstens 30 cm vrije ruimte boven en 20 cm vrije ruimteaan de zijkanten en aan de achterkant van het apparaat. 6 Zet de VOLUME-knop altijd op “∞” alvorens met de weergave van de audiobron te beginnen. Laat het volume geleidelijk tot hetgewenste niveau toenemen, nadat de weergave is begonnen. 7 Gebruik een schone, droge doek bij het reinigen van het apparaat. Gebruik geen chemische reinigingsmiddelen die de afwerking vanhet apparaat kunnen beschadigen. 8 Lees het hoofdstuk “STORING ZOEKEN” goed door voordat u concludeert dat uw apparaat defect is. 9 Als u denkt het apparaat langere tijd niet te gebruiken (bijv. vakantie, enz.), dan is het het beste om de stekker uit hetstopcontact te halen. 10 Verwijder tijdens onweer de stekker van het netsnoer van het apparaat uit het stopcontact en maak de antennekabel los omschade als gevolg van blikseminslag te voorkomen. 11 Zorg ervoor dat het apparaat altijd op de juiste manier is geaard en gepolariseerd. 12 Sluit geen audioapparatuur aan op de wisselstroomuitgang op het achterpaneel, indien deze apparatuur meer stroom nodig heeftdan de nominale capaciteit waarin deze uitgang kan voorzien. 13 Spanningskeuzeschakelaar (alleen Algemeen model) De spanningskeuzeschakelaar op het achterpaneel van ditapparaat moet worden ingesteld op uw plaatselijkenetspanning voordatu de stekker in het stopcontact steekt.Instelbare netspanningen zijn: 110/120/220/240 Vwisselstroom, 60/50 Hz. WAARSCHUWING Stel het apparaat niet bloot aan regen of vocht, om het risico vanbrand of een elektrische schok te verminderen. BELANGRIJK Het serienummer vindt u op het achterpaneel.Noteer het serienummer van dit apparaat in de ruimte hieronder:Serienummer:Bewaar deze gebruiksaanwijzing op een veilige plaats. OPMERKING Zolang de stekker in het stopcontact steekt, is dit apparaat niet vande stroomtoevoer losgekoppeld, ook al heeft u het apparaatuitgezet.

WAARSCHUWING: LEES EERST DEZE AANWIJZINGEN ALVORENS HET APPARAAT IN GEBRUIK TE NEMEN. Dank u voor uw keuze van deze YAMAHA stereoversterker. INHOUD BIJZONDERHEDEN AX-492AX-592AX-892124 AANSLUITINGEN

Voordat u andere apparaten op dit apparaat aansluit, schakelt u dit apparaat en alle andere apparaten uit.

Breng de juiste verbinding tot stand tussen dit apparaat en andere apparaten, L (links) aan L, R (rechts) aan R, "+" aan "+", en "-" aan "-". Lees ook de gebruiksaanwijzing van elk van de apparaten die u op dit apparaat wilt aansluiten.

Als u YAMAHA-apparaten heeft met de nummers 1, 2, 3, enz. op het achterpaneel, dan kunt u deze aansluiten door de uitgangs(ingangs)-aansluitingen van elk apparaat aan te sluiten op de overeenkomstige aansluiting van dit apparaat.

• Voor de beschrijving van de grijsgekleurde gebieden, zie pagina 128. Rechts Links <Algemeen model>125 Nederlands

• Voor de beschrijving van de grijsgekleurde gebieden, zie pagina 128. Draaitafel Cassettedeck 1 Cassettedeck 2 Luidsprekers A Luidsprekers BVideocassettespeler, LD-speler, enz. RadioCompactdiscspeler Rechts Links Naar stopcontact Rechts Links <Algemeen model>126

• Voor de beschrijving van de grijsgekleurde gebieden, zie pagina 128. Draaitafel Cassettedeck 1 Cassettedeck 2 Luidsprekers A Luidsprekers BVideocassettespeler, LD-speler, enz. RadioCompactdiscspeler Rechts Links Naar stopcontact Rechts Links <Algemeen model>127 Nederlands

Sluit de SPEAKERS-aansluitingen op uw luidsprekers aan met een kabel van de juiste dikte. Houd de kabel zo kort mogelijk. Als de luidsprekers niet juist zijn aangesloten, komt er geen geluid uit de luidsprekers. Wanneer u een luidspreker aansluit, moet u ervoor zorgen dat de polariteit van de kabels (+ en -) juist is. Rood: positief (+) Zwart: negatief (-) Als de kabels omgekeerd aangesloten worden, zal het geluid onnatuurlijk klinken en zullen er geen lage tonen doorklinken. Zorg ervoor dat de blootgelegde metaaldraaden niet in aanraking komen met elkaar of met metalen onderdelen van dit apparaat; dit kan zowel het apparaat als de luidsprekers beschadigen. Voor model AX-492 de SPEAKERS A en B-aansluitingen en Voor model AX-592 alleen de SPEAKERS B aansluiting:

Steek de blootgelegde metaaldraad er in. [Verwijder ongeveer 5 mm van de isolatie van de luidsprekerkabels.]

Draai de knop weer aan en zet de draad vast. Aansluitingen met banaanstekkers zijn ook mogelijk. Steek de banaanstekker in het overeenkomstige aansluitpunt (behalve modellen voor Europa en Groot-Brittannië).

Er kunnen één of twee luidsprekersystemen op dit apparaat worden aangesloten. Als u slechts één luidsprekersysteem aansluit, dan verbindt u het aan ofwel de SPEAKERS A- ofwel de SPEAKERS B-aansluiting.

Gebruik luidsprekers met de juiste impedantie, zoals staat aangegeven op het achterpaneel. Voor model AX-592 alleen de SPEAKERS A-aansluiting en Voor model AX-892 de SPEAKERS A en B-aansluitingen:

Steek de blootgelegde metaaldraad er in. [Verwijder ongeveer 5 mm van de isolatie van de luidsprekerkabels.]

Draai de knop weer aan en zet de draad vast. LUIDSPREKERS AANSLUITEN

NETSPANNINGSAANSLUITINGEN (GESCHAKELD) (Model voor Europa en Algemeen model) ...........3 GESCHAKELDE NETSPANNINGSAANSLUITINGEN (Modellen voor Australië en Groot-Brittannië) ................1 GESCHAKELDE NETSPANNINGSAANSLUITING Gebruik deze aansluitingen om de netsnoeren van uw apparaten op dit apparaat aan te sluiten. De stroomtoevoer naar de GESCHAKELDE netspanningsaansluitingen wordt geregeld door de POWER- schakelaar van dit apparaat of door de POWER-toets op de afstandsbediening. Deze aansluitingen leveren stroom aan de aangesloten apparatuur wanneer dit apparaat aan staat. Het maximum vermogen (totale hoeveelheid stroomverbruik van de apparaten) dat op de GESCHAKELDE NETSPANNINGSAANSLUITINGEN kan worden aangesloten is 100 Watt.Aarde-aansluiting (voor de draaitafel) Als de massakabel van de draaitafel met deze aansluiting wordt verbonden, dan wordt het gebrom zoveel mogelijk beperkt. In sommige gevallen kunnen er betere resultaten worden verkregen door de massakabel niet aan te sluiten.

AFSTANDSBEDIENING (PHONO)-aansluiting Indien u beschikt over een YAMAHA draaitafel voorzien van een afstandsbedieningsaansluiting kunt u deze verbinden met deze aansluiting met behulp van de bij de draaitafel geleverde kabel. Door middel van deze aansluiting kunt u de draaitafel bedienen via de bijgeleverde afstandsbediening. Alleen voor AX-592 en AX-892 REMOTECONTROLPHONO REMOTECONTROLPHONO PHONO (MM/MC)-schakelaar Kies MM ofwel MC, al naargelang uw Phono-element. Als u een uitgang-hoog MC-element gebruikt, dan kiest u MM. Wilt u MC kiezen, dan drukt u de schakelaar in, zodat hij ingedrukt blijft. Wilt u MM kiezen, druk de schakelaar nogmaals in, zodat hij weer naar de oorspronkelijke stand terugkeert. Alleen voor AX-592 en AX-892 PRE OUT/MAIN IN-aansluitingen Door het verwijderen van de verbindingspennen kan dit apparaat onafhankelijk gebruikt worden als regelversterker of als vermogensversterker. Deze aansluitingen dienen voor het aansluiten van een signaalverwerkingssysteem, zoals een grafische equalizer of een geluidsprocessor. Als een geluidsprocessor of een ander apparaat tussen deze aansluitingen in wordt aangesloten, kan de VOLUME-knop van het apparaat gebruikt worden voor de algemene instelling van het geluidsniveau. Wilt u een dergelijk apparaat aansluiten, verwijder dan de verbindingspennen van de PRE OUT/MAIN IN-aansluitingen, en sluit de signaalingangen van dat apparaat op de PRE OUT- aansluitingen en de signaaluitgangen op de MAIN IN- aansluitingen aan. Voor verdere gegevens, zie de gebruiksaanwijzing van het apparaat dat dient te worden aangesloten. Alleen voor AX-592 en AX-892 Opmerkingen ● Indien u de PRE OUT/MAIN IN-aansluitingen niet gebruikt, de verbindingspennen nooit uit deze aansluitingen verwijderen. Indien deze worden verwijderd, zal er door dit apparaat geen geluid voortgebracht worden. ● Als u dit apparaat gebruikt samen met een extern apparaat dat aangesloten is tussen de PRE OUT- en MAIN IN- aansluitingen, dan moet u er voor zorgen dat de CD DIRECT AMP- en PURE DIRECT-schakelaars op het voorpaneel uitgeschakeld zijn. ● Als u dit apparaat gebruikt als vermogensversterker, dan sluit u de signaaluitgangen van een externe vermogensversterker, enz., aan op de MAIN IN-aansluiting van dit apparaat. In dat geval zullen de knoppen van dit apparaat niet functioneren, behalve de PHONES-ingang en de SPEAKERS-schakelaars, zodat u het bedieningspaneel van de externe vermogenversterker moet gebruiken om het volume, enz. te regelen. (AX-592) (AX-892)

MC129 Nederlands IMPEDANCE-keuzeschakelaar (IMPEDANCE SELECTOR) Zorg ervoor dat het apparaat is uitgeschakeld voordat u de schakelaar instelt. Kies de juiste instelling voor uw luidsprekersysteem. Hoogste stand 4Ω: Als u ofwel luidsprekersysteem A of B gebruikt, moet de impedantie van elke luidspreker minstens 4Ω zijn. 8Ω: Als u zowel luidsprekersysteem A als B gebruikt, moet de impedantie van elke luidspreker minstens 8Ω zijn. Laagste stand 6Ω; Als u ofwel luidsprekersysteem A of B gebruikt, moet de impedantie van elke luidspreker minstens 6Ω zijn. 12Ω: Als u zowel luidsprekersysteem A als B gebruikt, moet de impedantie van elke luidspreker minstens 12Ω zijn. A OR B : 4Ω MIN. /SPEAKERA + B : 8Ω MIN. /SPEAKERA OR B : 6Ω MIN. /SPEAKERA + B :12Ω MIN. /SPEAKER VOLTAGE SELECTOR-keuzeschakelaar (alleen voor Algemeen model) Als de fabrieksinstelling onjuist is, dan moet u de schakelaar instellen op de juiste spanning voor het gebied waar u woont. Raadpleeg uw leverancier als u onzeker bent over de juiste instelling. WAARSCHUWING Haal de stekker uit het stopcontact voordat u de VOLTAGE SELECTOR-keuzeschakelaar instelt. WAARSCHUWING Verander de instelling van de IMPEDANCE SELECTOR schakelaar niet als het apparaat aan staat, aangezien dit schade kan veroorzaken aan het apparaat.

Het is mogelijk dat de IMPEDANCE SELECTOR schakelaar niet volledig in de bovenste of onderste stand staat. Zet de schakelaar volledig in de juiste stand.130 BEDIENING VOORPANEEL

AX-492 AX-592Nederlands 1 Sensor voor de afstandsbediening Ontvangt signalen van de afstandsbediening. 2 POWER-schakelaar Druk op deze knop om het apparaat aan of uit te zetten. Wanneer de stroom aan staat, zal het lichtje branden.

• Stand-by-stand <behalve modellen voor U.S.A. en Canada> Druk op de POWER-toets op de afstandsbediening wanneer het apparaat aan staat om de stand-by functie te activeren. (In deze stand is het stroomlichtje van het apparaat half aan.) 3 Phones-ingang (hoofdtelefoon) Wanneer u via de hoofdtelefoon luistert, sluit u de koptelefoon aan op de PHONES-ingang en zet de SPEAKERS A- en B-schakelaars op OFF. 4 SPEAKERS-schakelaars Zet de schakelaar(s) op ON voor het gewenste luidsprekersysteem. Wanneer u slechts één luidsprekersysteem gebruikt, zet u de andere schakelaar op OFF. 5 BASS-knop Hiermee kunt u de lagefrequentierespons verhogen of verlagen. Als u “0” kiest, is de respons plat. 6 TREBLE-knop Hiermee kunt de hogefrequentierespons verhogen of verlagen. Als u “0” kiest, is de respons plat. 7 SUBSONIC FILTER-schakelaar Hiermee kunt u ongewenste ultra-lage frequentiesignalen, die worden veroorzaakt door bromgeluiden van de draaitafel of door kromgetrokken grammofoonplaten, elimineren, zonder dat dit ten koste gaat van de geluidskwaliteit. 8 BALANCE-keuzeschakelaar Hiermee kunt u het evenwicht van het uitgangsvolume naar de linker en rechter luidsprekers bijstellen als u wilt compenseren voor een onevenwichtig kanaal, dat veroorzaakt kan worden door de positie van de luidsprekers of door de akoestische eigenschappen van de ruimte waarin wordt geluisterd. 9 Continue Variabele LOUDNESS- keuzeschakelaar Hiermee kan een hoog of laag frequentiebereik worden versterkt bij laag volume. (Zie pagina 136.) 0 REC OUT-keuzeschakelaar Deze schakelaar kan worden gebruikt om een bron te kiezen en om het signaal daarvan direct naar de REC OUT- aansluitingen op het achterpaneel te sturen, onafhankelijk van de instelling van de INPUT-keuzeschakelaar. Deze functie stelt u in staat om de gewenste bron op te nemen, terwijl u naar een andere bron luistert. A INPUT-keuzeschakelaar Hiermee kiest u een ingangsbron om naar te luisteren. B MUTING-schakelaar Druk op deze knop om het volumeniveau tijdelijk te verlagen. Druk nogmaals op de knop om de MUTING-functie af te zetten. C VOLUME-knop Hiermee kunt u het volumeniveau verhogen of verlagen. D PURE DIRECT-schakelaar Druk op deze knop (het lichtje gaat aan) om de zuiverste weergave van het brongeluid verkrijgen. (Zie pagina 137.) E CD DIRECT AMP-schakelaar Druk op deze knop voor het beste CD-geluid. (Zie pagina 137.) Alleen voor AX-592 en AX-892 Alleen voor AX-892 Alleen voor AX-592 en AX-892 NATURAL SOUND STEREO AMPLIFIER AX-892PHONESINPUT VOLUMECD DIRECT AMP PURE DIRECTSPEAKERS ON OFF

PHONES AX-892 131AFSTANDSBEDIENING De afstandsbediening die bij dit apparaat wordt bijgeleverd, is speciaal ontworpen om de meest frequente functies van het apparaat uit te voeren. Als de CD-speler, de radio, de draaitafel en het cassettedeck, die zijn aangesloten op dit apparaat, YAMAHA- apparaten zijn die werden ontworpen om via de afstandsbediening bediend te worden, dan kunt u met deze afstandsbediening ook de verschillende functies van die apparaten regelen.

Voor de bediening van dit apparaat 1 INPUT-keuzetoetsen. Kies een invoerbron. 2 VOLUME +/- toetsen Hiermee bepaalt u het volumeniveau. 3 POWER-toets Hiermee schakelt u het apparaat aan of uit. <behalve modellen voor U.S.A. en Canada> Als u op de POWER-toets op de afstandsbediening drukt, terwijl het apparaat aanstaat, dan schakelt u van de aan- stand naar de stand-by-stand en omgekeerd. (In deze stand is het stroomlichtje op het apparaat half aan.) Om andere apparaten te bedienen Vergelijk de toetsen van de afstandsbediening met de toetsen van de aangesloten apparaten. Zijn de toetsen identiek, dan zullen de functies ook dezelfde zijn. Indien de toetsen verschillen, dan moet u de gebruiksaanwijzing voor dat apparaat raadplegen voor de functies van de toetsen. 1 Cassettedecktoetsen Hiermee bedient u het cassettedeck.

DIR A, DIR B en A/B zijn alleen toepasbaar op een dubbel cassettedeck.

Als u op DIR A drukt op een enkel cassettedeck met automatische omdraaifunctie, dan zal de afdraairichting van de cassette worden omgedraaid. 2 Tuner-toetsen Hiermee bedient u de radio. +: Kiest een voorkeuzezender met een hoger nummer. -: Kiest een voorkeuzezender met een lager nummer. A/B/C/D/E: Hiermee kiest u een groep (A-E) voorkeuzezenders. 3 CD-speler-toetsen Hiermee bedient u de compactdiscspeler.

DISC is alleen van toepassing op een compactdiscwisselaar. 4 PLAY/CUT-toets Druk op de PLAY/CUT-toets om de pick-up arm te laten dalen en druk nogmaals op de toets om de arm te laten stijgen. alleen voor AX-592 en AX-892

• De afstandsbediening van de AX-492 heeft geen PLAY/CUT-schakelaar

Nederlands Deurtje openen Deurtje sluiten Plaatsen van de batterijen Batterijen vervangen Zodra u merkt dat de afstandsbediening dichter bij het apparaat gebruikt moet worden, dan zijn de batterijen uitgeput. Vervang beide batterijen door nieuwe. Opmerkingen

Gebruik uitsluitend AA, R6 of UM-3 batterijen.

Zorg ervoor dat de polariteit juist is. (Zie de afbeelding binnen in het batterijvakje.)

Verwijder de batterijen als u de afstandsbediening langere tijd niet zult gebruiken.

Als de batterijen lekken, moet u deze onmiddellijk vervangen. Zorg ervoor dat u de gelekte vloeistof niet aanraakt en voorkom dat het met uw kleding, enz. in aanraking komt. Maak het batterijvakje grondig schoon voordat u er nieuwe batterijen in plaatst. Werkingsbereik van de afstandsbediening Opmerkingen

Er mogen zich geen grote obstakels bevinden tussen de afstandsbediening en het apparaat.

Als de sensor voor de afstandsbediening direct wordt belicht door fel licht (zoals het licht van een doordringende fluorescerende lamp, enz.), kan het voorkomen dat de afstandsbediening niet meer functioneert. Plaats in dat geval het apparaat zo, dat de sensor niet direct wordt belicht.

30°30° Sensor voor deafstandsbedieningBinnen een bereikvan ca. 6 m Het deurtje van het bedieningscompartiment openen en sluiten Houd het deurtje gesloten als u de afstandsbediening gebruikt, of wanneer het niet nodig is om de bedieningsknoppen van het apparaat zelf te gebruiken.134

1,6 7 Zo nodig, stel de BASS-, TREBLE-, BALANCE-, LOUDNESS-, enz. knoppen in. (Zie pagina 136.) 1 Draai de knop naar.“∞”. 4 Kies de luidsprekers die gebruikt moeten worden.

• Zie de opmerkingen op pagina 129.

• Als u het dubbele luidsprekersysteem wilt gebruiken, zet u zowel de A- als B-schakelaar op ON.

• Als u via de hoofdtelefoon luistert, zet u de A- en B- schakelaars op OFF. 5 Schakel de weergave van de bron in. 6 Stel het volume in op het gewenste niveau. 2 Zet het apparaat aan. 3 Kies de gewenste ingangssignaalbron.

• Als u PHONO als de ingangsbron kiest, moet u ervoor zorgen dat PHONO (MM/MC) in de juiste stand staat. (Zie pagina 128.) Opmerking Als u het apparaat wilt uitzetten, drukt u nogmaals op de POWER-schakelaar. Alleen voor AX-592 en AX-892

• De AX-492 heeft geen SUBSONIC FILTER- of MUTING-schakelaar.

• De AX-592 heeft geen MUTING-schakelaar. VOLUME -db

Als u naar een andere bron wilt luisteren tijdens het opnemen, dan kiest u die bron met de INPUT- keuzeschakelaar.

De instellingen van de VOLUME-, BASS-, TREBLE-, BALANCE- en LOUDNESS-knoppen, de CD DIRECT AMP, PURE DIRECT, SUBSONIC FILTER [Alleen voor AX-592 en AX-892] en de MUTING-schakelaar [Alleen voor AX-892] zijn niet van invloed op de opname. 1 Kies de bron die moet worden opgenomen. 2 Schakel de weergave van de bron in. 3 Kies de bron met de INPUT-keuzeschakelaar en gebruik de VOLUME-knop om te controleren of u de juiste bron heeft gekozen. 4 Zet het cassettedeck dat gebruikt wordt voor de opname in de opnamestand. 5 Als u het geluid van de opname wilt controleren, kiest u het cassettedeck dat voor de opname wordt gebruikt. REC OUT

• De AX-492 heeft geen SUBSONIC FILTER- of MUTING-schakelaar.

• De AX-592 heeft geen MUTING-schakelaar. (AX-892)136 Het instellen van de BASS- en de TREBLE-knoppen Het instellen van de BALANCE-knop Het SPEAKER-systeem kiezen Stel de balans van het uitgangsvolume tussen de linker en rechter luidsprekers in, als u wilt compenseren voor een onevenwichtig kanaal, dat veroorzaakt kan worden door de positie van de luidsprekers of door de akoestische eigenschappen van de ruimte waarin wordt geluisterd. Er kan een enkel of een dubbel luidsprekersysteem op dit apparaat worden aangesloten, zodat u ofwel luidsprekersysteem A of B kiest, of beide gelijktijdig. Het instellen van de Continue Variabele LOUDNESS-keuzeschakelaar Deze regelaar biedt compensatie voor het verlies van gevoeligheid van het menselijk oor voor het bereik van de hoge en lage frequenties bij een laag volume. Deze regelaar is instelbaar voor het behoud van het volledig klankbereik bij elk volumeniveau. 1 Draai de knop naar “FLAT”. 2 Draai de volumeknop naar het hoogste volumeniveau waarop u wilt luisteren. 3 Draai de knop totdat het gewenste volumeniveau is bereikt. BALANCE

BASS: Draai deze knop met de klok mee om het frequentiebereik van de lage tonen te verhogen (of tegen de klok in om het te verlagen). TREBLE: Draai deze knop met de klok mee om het frequentiebereik van de hoge tonen te verhogen (of tegen de klok in om het te verlagen). LOUDNESS

• Zie de opmerkingen op pagina 129.137 Nederlands Het gebruik van de CD DIRECT AMP- schakelaar Alleen voor AX-592 en AX-892 Het gebruik van de PURE DIRECT-schakelaar U kunt de zuiverste weergave van uw bronnen verkrijgen door deze schakelaar zo in te stellen dat het lichtje aangaat. De signalen worden aan de BASS-, TREBLE-, BALANCE- en LOUDNESS-functies, de SUBSONIC FILTER-schakelaar [alleen voor AX-592 en AX-892] en de PRE OUT/MAIN IN- aansluitingen [alleen voor AX-592 en AX-892] voorbij geleid, waardoor eventuele veranderingen in de signalen geëlimineerd worden. Druk op deze knop (ON) om het volumeniveau tijdelijk te verlagen. Wanneer deze schakelaar op ON staat, worden de ongewenste ultra-lage frequentiesignalen, die worden veroorzaakt door bromgeluiden van de draaitafel of door kromgetrokken grammofoonplaten, uitgeschakeld zonder dat dit ten koste gaat van de geluidskwaliteit. MUTINGON OFF PURE DIRECT SUBSONICFILTERON OFF Het gebruik van de CD DIRECT AMP-schakelaar Voor het beste CD-geluid, stelt u deze schakelaar zo in dat het lichtje aangaat. Het CD-ingangssignaal wordt naar een apart circuit gestuurd, en wordt aan de INPUT-keuzeschakelaar, de BASS-, TREBLE-, BALANCE- en LOUDNESS-regelaars, de SUBSONIC FILTER-schakelaar [alleen voor AX-592 en AX- 892] en de PRE OUT/MAIN IN-aansluitpunten [alleen voor AX592 en AX-892] voorbijgeleid waardoor het signaal direct naar de versterker gaat. Deze signaalroute verzekert de zuiverste weergave van het CD-geluid, doordat er geen wijzigingen aan het originele CD-signaal kunnen worden doorgevoerd.

Het gebruik van de MUTING-schakelaar Opmerking Als zowel de CD DIRECT AMP- als de PURE DIRECT- schakelaars aan staan, zal alleen de CD DIRECT AMP- schakelaar functioneren. Alleen voor AX-892 WAARSCHUWING Wanneer de LOUDNESS-keuzeschakelaar is ingesteld, en u op de PURE DIRECT-knop of op de CD DIRECT AMP-knop drukt, zal het geluidsniveau plotseling stijgen, hetgeen uw gehoor of uw luidsprekers kan beschadigen (de LOUDNESS- functie kan worden uitgeschakeld). Druk daarom alleen op de PURE DIRECT-knop of op de CD DIRECT AMP-knop nadat u het volume lager heeft gezet of nadat u heeft gecontroleerd of de LOUDNESS-keuzeregelaar juist is ingesteld.138 STORINGSINDICATIE Het toestel gaan niet aan wanneer u op de POWER-knop drukt. Geen geluid. Geluid is te zacht Het geluid valt plotseling weg. Slechts één luidspreker functioneert. De lage tonen zijn onvoldoende en het geluid blijft op een te laag niveau. Het geluid “bromt”. Het geluidsniveau is laag of het geluid is vervormd wanneer u een plaat op de draaitafel afspeelt. Het volumeniveau kan niet worden verhoogd, of het geluid is vervormd. Wanneer u de BASS-, TREBLE-, BALANCE- en LOUDNESS-knoppen en de SUBSONIC FILTER-schakelaar gebruikt (Alleen voor AX-592 en AX-892), verandert de klank niet. De ingangsbron kan niet worden veranderd, alhoewel de INPUT keuzeschakelaar gedraaid wordt. De afstandsbediening functioneert niet. MOGELIJKE OORZAAK De stekker zit niet of niet goed in het stopcontact. De IMPEDANCE SELECTOR-schakelaar op het achterpaneel staat niet goed naar boven of naar beneden ingesteld. Onjuiste aansluiting van de uitgangssignaalsnoeren. De juiste ingangsbron is niet geselecteerd. De SPEAKER-schakelaars zijn niet goed ingesteld. De luidsprekeraansluitingen zitten niet goed vast. De PRE OUT/MAIN IN-aansluitingen zijn niet in gebruik. (Alleen voor AX-592 en AX-892) De MUTING-knop is ingedrukt (MUTING aan). (Alleen voor AX-892) Het beveiliginscircuit werd geactiveerd door een kortsluiting, enz. Onjuiste instelling van de BALANCE-knop. Onjuiste kabelaansluitingen. De + en - snoeren zijn verkeerd om aangesloten bij de versterker of de luidsprekers. Onjuiste kabelaansluitingen. Geen verbinding tussen de draaitafel en de GND-aansluiting. De LOUDNESS-knop staat aan. De PHONO (MM/MC)-schakelaar is verkeerd ingesteld. (Alleen voor AX-592 en AX-892) De stroomtoevoer naar het component dat aangesloten is op de REC OUT aansluitingen van dit apparat is uitgeschakeld. De CD DIRECT AMP of PURE DIRECT schakelaar is ingeschakeld. De CD DIRECT AMP schakelaar is ingeschakeld. De sensor voor de afstandsbediening wordt geraakt door direkt zon- of lamplicht (zoals van een TL-lamp, enz.). OPLOSSING Stop de stekker goed in het stopcontact. Duw de schakelaar goed naar boven of naar beneden. Zorg voor een goede kabelverbinding. Als het probleem niet is verholpen, dan kan het zijn dat de kabels defect zijn. Kies de juiste ingangsbron met de INPUT- keuzeknop. Zet de SPEAKERS-schakelaar die overeenkomt met de luidsprekers die worden gebruikt, op ON. Zorg voor een goede aansluiting. Neem de aansluitingen in gebruik. (Alleen voor AX-592 en AX-892) Druk nogmaals op de MUTING-knop (MUTING uit). (Alleen voor AX-892) Zet het toestel uit en daarna weer aan, waardoor het beveiligingscircuit opnieuw wordt ingesteld. Stel de BALANCE-knop in op de juiste stand. Zorg voor een goede kabelverbinding. Als het probleem niet is verholpen, dan kan het zijn dat de kabels defect zijn. Zorg voor een goede kabelverbinding voor de luidsprekers. Zorg voor een goede kabelverbinding. Als het probleem niet is verholpen, dan kan het zijn dat de kabels defect zijn. Zorg voor een GND-verbinding tussen de draaitafel en het toestel. Stel de LOUDNESS-knop in op de FLAT- stand. Stel de PHONO (MM/MC)-schakelaar in op de juiste stand. (Alleen voor AX-592 en AX-892) Schakel de stroom toevoer naar het component in. Voor gebruik van deze regelaars dient de CD DIRECT AMP en PURE DIRECT schakelaar uitgeschakeld te zijn. Schakel de CD DIRECT AMP schakelaar uit. Verander de opstelling van het toestel. Als het apparaat niet normaal functioneert, moet u de volgende punten controleren om te bepalen of de fout kan worden verholpen door middel van de eenvoudige gesuggereerde maatregelen. Als het niet kan worden verholpen, of als de fout niet staat beschreven in de STORINGSINDICATIE-kolom, dan moet u de stekker uit het stopcontact halen en contact opnemen met een erkende YAMAHA-dealer of reparatiedienst. STORING ZOEKEN139 Nederlands STORINGSINDICATIE De afstand of het bereik waarin de afstandsbediening kan worden gebruikt, wordt steeds kleiner. Degradatie van het geluid treedt op tijdens het meeluisteren met behulp van de hoofdtelefoon die is aangesloten op de compact disc speler of het cassettedeck welke is aangesloten op dit apparaat. MOGELIJKE OORZAAK De batterijen van de afstandsbediening zijn aan het verzwakken. De stroomtoevoer naar deze apparatuur is uitgeschakeld. OPLOSSING Vervang de batterijen door nieuwe. Schakel de stroomtoevoer naar deze apparatuur in. STORING ZOEKEN140 SPECIFICATIES (AX–492) AUDIO GEDEELTE Minimum RMS Uitgangsvermogen per Kanaal 8 Ohm, 20 Hz tot 20 kHz, 0,019% Totale Harmonische Vervorming.............85W+85W 6 Ohm, 20 Hz tot 20 kHz, 0,038% Totale Harmonische Vervorming.........100W+100W Dynamisch Vermogen per Kanaal (IHF Meetmethode voor Vrij Dynamisch Bereik) 8/6/4/2 Ohm....................130/150/185/220W DIN Standaard Uitgangsvermogen per Kanaal [Alleen model voor Europa] (4 Ohm, 1 kHz, 0,7% Totale Harmonische Vervorming) ......................................120W IEC Vermogen [Alleen model voor Europa] (8 Ohm, 1 kHz, 0,019% Totale Harmonische Vervorming) ...............100 W Vermogensbandbreedte 8 Ohm, 42,5W, 0,038% Totale Harmonische Vervorming .........................10 Hz tot 50 kHz Dempingsfactor (SP-A) 8 Ohm, 20Hz-20 kHz .................240 of meer Maximum Uitgangsvermogen (EIAJ) [Alleen Algemeen model] 8 Ohm, 1 kHz, 10% Totale Harmonische Vervorming.......................................130 W 6 Ohm, 1 kHz, 10% Totale Harmonische Vervorming.......................................150 W Ingangsgevoeligheid/Impedantie PHONO.............................2,5 mV/47 k-Ohm CD/TUNER/TAPE/AUX....150 mV/47 k-Ohm Maximum Ingangssignaalniveau (1 kHz, 0,003% Totale Harmonische Vervorming) PHONO.............................................115 mV Uitgangsniveau/Impedantie REC OUT........................150 mV/0,6 k-Ohm Nominaal Uitgangsvermogen/Impedantie van de hoofdtelefoonaansluiting Uitgangsniveau (8 Ohm, 0,019% Totale Harmonische Vervorming).....................0,3V Impedantie......................................680 Ohm Frequentiebereik (20 Hz tot 20 kHz) CD/TUNER/TAPE/AUX ..................0±0,5 dB RIAA Balans Afwijking PHONO...........................................0±0,3 dB Totale Harmonische Vervorming (20 Hz tot 20 kHz) PHONO naar REC OUT (3V)............0,003% CD/TUNER/TAPE/AUX naar SP OUT (42,5W/8 Ohm) .................................0,008% Signaal/Ruis Verhouding (IHF-A Netwerk) PHONO (5 mV Ingangssignaal Kortgesloten) .............................................................88 dB CD (CD DIRECT AMP ON Kortgesloten) ...........................................................110 dB Reststoring (IHF-A Netwerk) CD (CD DIRECT AMP ON)..................35 µV PURE DIRECT ON..............................90 µV Kanaalscheiding CD/TUNER/TAPE/AUX (Ingangsvermogen 5,1 k-Ohm Begrensd 1 kHz/10kHz) ..................................................65 dB/50 dB Karakteristieken van Klankregeling BASS: Versterking/afsluiting .................................±10 dB (20 Hz) Omzetfrequentie .................(350 Hz) TREBLE: Versterking/afsluiting ...........................±10 dB (20 kHz) Omzetfrequentie ...........(3,5 kHz) Continue Loudness Regeling Afzwakking ...............................-30 dB (1 kHz) (Niveau-gekoppelde balansregeling)) Spoorafwijking van Versterking (0 tot -60 dB) . .................................................................2 dB ALGEMEEN Spanningsvereisten [Modellen voor Europa en Groot-Brittannië] .............................230V, 50 Hz wisselstroom [Algemeen model] ...110/120/220/240V, 60/50 Hz wisselstroom Stroomverbruik.......................................210W Netspanningsaansluitingen [Algemeen model en model voor Europa] 3 GESCHAKELDE NETSPANNINGSAANSLUITINGEN ........................................totaal max. 100W [Model voor Groot-Brittannië] 1 GESCHAKELDE STEKKER ........................................totaal max. 100W Afmetingen (B x H x D) ........................................435 x 151 x 391 mm Gewicht..................................................9,6 kg Accessoires.......Afstandsbediening, Batterijen Alle specificaties zijn onder voorbehoud en kunnen zonder nadere kennisgeving worden gewijzigd.141 Nederlands SPECIFICATIES (AX–592) AUDIO GEDEELTE Minimum RMS Uitgangsvermogen per Kanaal 8 Ohm, 20 Hz tot 20 kHz, 0,015% Totale Harmonische Vervorming.........100W+100W 6 Ohm, 20 Hz tot 20 kHz, 0,03% Totale Harmonische Vervorming.........120W+120W Dynamisch Vermogen per Kanaal (IHF meetmethode voor Vrij Dynamisch Bereik) 8/6/4/2 Ohm....................140/170/220/290W DIN Standaard Uitgangsvermogen per Kanaal [Alleen modellen voor Europa] (4 Ohm, 1 kHz, 0,7% Totale Harmonische Vervorming) ......................................155W IEC Vermogen [Alleen modellen voor Europa] (8 Ohm, 1 kHz, 0,015% Totale Harmonische Vervorming) ........................................110 W Vermogensbandbreedte 8 Ohm, 50W, 0,03% Totale Harmonische Vervorming .........................10 Hz tot 50 kHz Dempingsfactor (SP-A) 8 Ohm, 20Hz-20 kHz .................320 of meer Maximum Uitgangsvermogen (EIAJ) [Alleen Algemene modellen] 8 Ohm, 1 kHz, 10% Totale Harmonische Vervorming.......................................145 W 6 Ohm, 1 kHz, 10% Totale Harmonische Vervorming.......................................170 W Ingangsgevoeligheid/Impedantie PHONO MM........................2,5mV/47k-Ohm PHONO MC ........................160µV/250 Ohm CD/TUNER/TAPE/AUX....150 mV/47 k-Ohm MAIN IN ..................................1 V/30 k-Ohm Maximum Ingangssignaalniveau (1 kHz, 0,007% Totale harmonische Vervorming) PHONO MM......................................150 mV PHONO MC........................................10 mV Uitgangsniveau/Impedantie REC OUT.........................150mV/0,6 k-Ohm PRE OUT...............................1 V/1,2 k-Ohm Nominaal Uitgangsvermogen/Impedantie van de Koptelefoonaansluiting Uitgangsniveau (8 Ohm, 0,015% Totale Harmonische Vervorming)..................0,33 V Impedantie......................................680 Ohm Frequentiebereik (20 Hz tot 20 kHz) CD/TUNER/TAPE/AUX......................0±0,5 dB MAIN IN ..............................................0±0,5 dB RIAA Balans Afwijking PHONO MM....................................0±0,3 dB PHONO MC....................................0±0,5 dB Totale Harmonische Vervorming (20 Hz tot 20 kHz) PHONO MM naar REC OUT (3V).....0,003% PHONO MC naar REC OUT (3V).....0,007% CD/TUNER/TAPE/AUX naar PRE OUT (1V) ..........................................................0,005% CD/TUNER/TAPE/AUX naar SP OUT (50W/8 Ohm) ....................................0,008% Signaal/Ruis Verhouding (IHF-A Netwerk) PHONO MM (5mV Ingangssignaal Kortgesloten) .......................................92 dB PHONO MC (500 µV Ingangssignaal Kortgesloten) .......................................76 dB
