BEDIENUNGSANLEITUNG BY 77 BEURER

Video-Babyphone Gebrauchsanweisung

Elektroniczna niania wideo Instrukcja obsługi2 Lesen Sie diese Gebrauchsanweisung sorgfältig durch, bewahren Sie sie für den späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise.

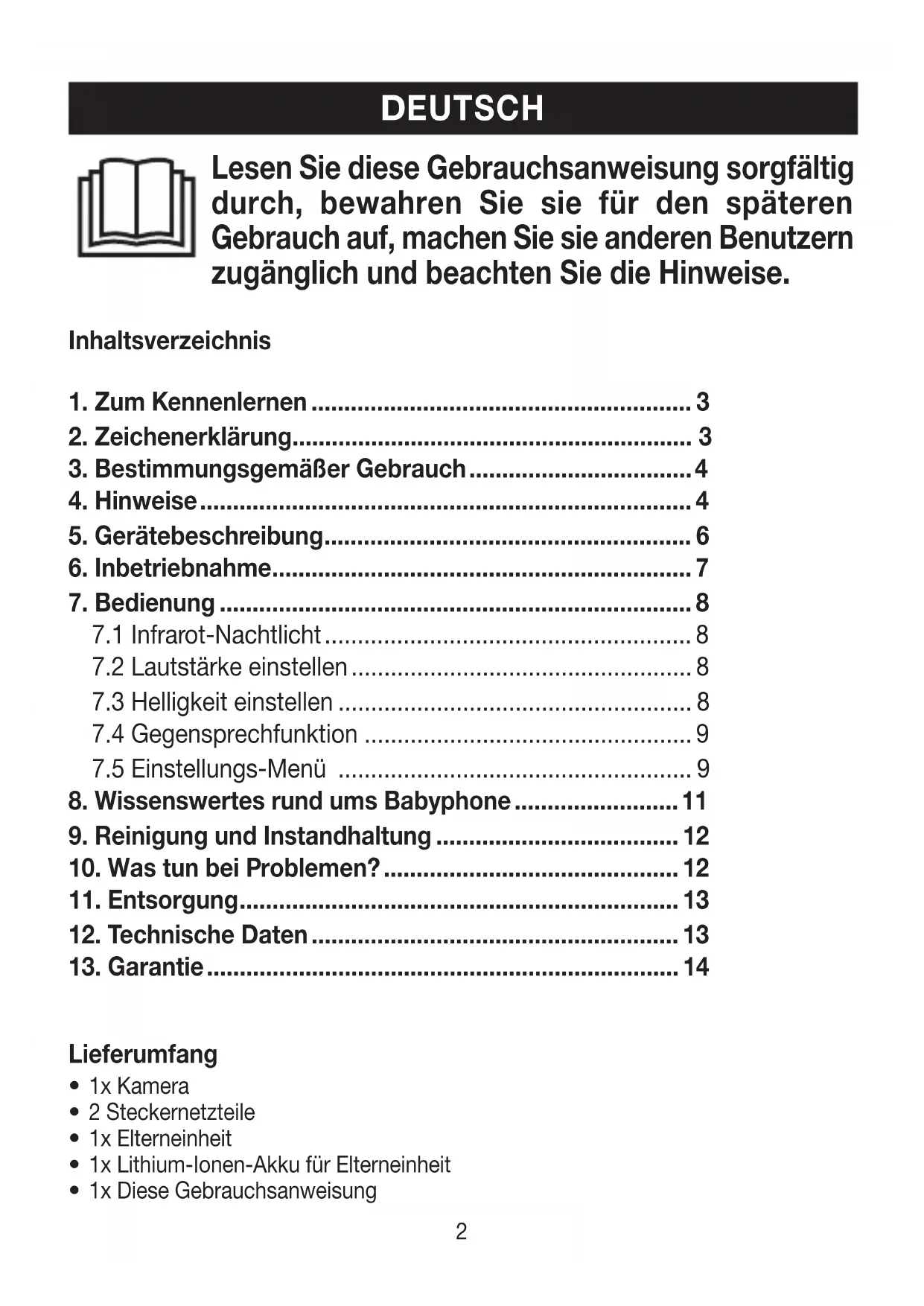

EUTSCH Inhaltsverzeichnis Lieferumfang

1x Lithium-Ionen-Akku für Elterneinheit

1x Diese Gebrauchsanweisung

3. Bestimmungsgemäßer Gebrauch .................................. 4

9. Reinigung und Instandhaltung ..................................... 12

Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Unser Name steht für hochwertige und eingehend geprüfte Qualitätsprodukte aus den Bereichen Wärme, Sanfte Therapie, Blutdruck/Diagnose, Gewicht, Massage, Beauty, Luft und Baby. Lesen Sie diese Gebrauchsanweisung sorgfältig durch, bewahren Sie sie für späteren Gebrauch auf, machen Sie sie anderen Benutzern zugänglich und beachten Sie die Hinweise. Mit freundlicher Empfehlung Ihr Beurer-Team.

Funktionen des Gerätes Dieses Video-Babyphone ermöglicht Ihnen, Tätigkeiten in anderen Räumen bzw. im Garten nachzugehen und währenddessen Ihr Baby im Auge zu behalten. Die 23 Kanäle gewährleisten eine maximal störungsfreie und sichere Verbindung. Das Gerät verfügt über folgende Funktionen:

Infrarot-Nachtsichtfunktion

Reichweitenkontrolle mit akustischem Signal

Reichweite von bis zu 300 m bei freier Sicht

Folgende Symbole werden in dieser Gebrauchsanweisung verwendet: WARNUNG Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit ACHTUNG Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör Hinweis Hinweis auf wichtige Informationen4

3. Bestimmungsgemäßer Gebrauch

Verwenden Sie das Gerät nur zum Überwachen Ihres Babys, wenn Sie Ihr Baby nicht direkt beaufsichtigen können. Es ist kein Ersatz für Ihre persönliche, verant- wortungsvolle Aufsicht!

Jeder unsachgemäße Gebrauch kann gefährlich sein.

Das Video-Babyphone ist nur für den Einsatz im häuslichen/privaten Umfeld be- stimmt, nicht im gewerblichen Bereich.

WARNUNG Sicherheitshinweise

Platzieren Sie die Kamera und die Zuleitungnie in Reichweite des Kindes! Durch die Zuleitung kann es zu Strangulation und Verletzungen des Kindes kommen.

Halten Sie Kleinteile außerhalb der Reichweite von Kindern.

Halten Sie Kinder vom Verpackungsmaterial fern (Erstickungsgefahr).

Stellen Sie die Kamera niemals in das Kinderbett oder in Reichweite Ihres Kindes!

Platzieren Sie die Kamera in einer Entfernung von 2 m zu Ihrem Baby, um eine mög- liche Elektrosmog-Belastung und eine Geräuschstörung zu minimieren.

Achten Sie darauf, dass Kabel nicht in Reichweite Ihres Kindes sind.

Überzeugen Sie sich vor dem Einsatz des Video-Babyphones von deren einwandfrei- em Funktionieren und davon, dass die Elterneinheit bei Akkubetrieb mit ausreichend geladenem Akku versehen ist.

Tauchen Sie die Kamera und die Elterneinheit niemals in Wasser. Spülen Sie sie niemals unter fließendem Wasser ab.

Benutzen Sie die Kamera und die Elterneinheit niemals in der Nähe von Feuchtigkeit.

Bedecken Sie die Kamera und die Elterneinheit nicht mit einem Handtuch oder ei- ner Decke.

Verwenden Sie nur die im Lieferumfang enthaltenen Steckernetzteile.

Ziehen Sie das Steckernetzteil nicht am Kabel aus der Steckdose.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren- den Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Ziehen, verdrehen und knicken Sie das Netzkabel nicht.5

Ziehen Sie das Steckernetzteil im Falle von Betriebsstörungen, vor der Reinigung, nach einem Ladevorgang und wenn das Gerät nicht in Gebrauch ist.

Die Kamera, die Elterneinheit und die Steckernetzteile dürfen nicht mit heißen Ober- flächen oder scharfkantigen Gegenständen in Berührung kommen.

Verwenden Sie keine Zusatzteile, die nicht vom Hersteller empfohlen bzw. als Zu- behör angeboten werden. Hinweis

Prüfen Sie vor jeder Reklamation erst den Akku der Elterneinheit und wechseln Sie diesen ggf. aus.

Reparaturen dürfen nur vom Kundendienst oder autorisierten Händler durchgeführt werden. Sie selbst dürfen die Kamera oder die Elterneinheit keinesfalls önen oder reparieren, da sonst eine einwandfreie Funktion nicht mehr gewährleistet ist. Bei Nichtbeachten erlischt die Garantie.

Sollten Sie noch Fragen zur Anwendung des Video-Babyphones haben, so wenden Sie sich bitte an Ihren Händler oder an den Kundenservice. WARNUNG Sicherheitshinweise zum Umgang mit Akkus

Wenn Akku ausgelaufen ist, Schutzhandschuhe anziehen und Batteriefach mit ei- nem trockenen Tuch reinigen.

Wenn Flüssigkeit aus Akkuzelle mit Haut oder Augen in Kontakt kommt, betroene Stelle mit Wasser auswaschen und ärztliche Hilfe aufsuchen.

Explosionsgefahr! Keine Akkus ins Feuer werfen.

Keine Akkus zerlegen, önen oder zerkleinern.

Akkus müssen vor dem Gebrauch korrekt geladen werden. Die Hinweise des Her- stellers, bzw. die Angaben in dieser Gebrauchsanweisung für das korrekte Laden sind stets einzuhalten.6

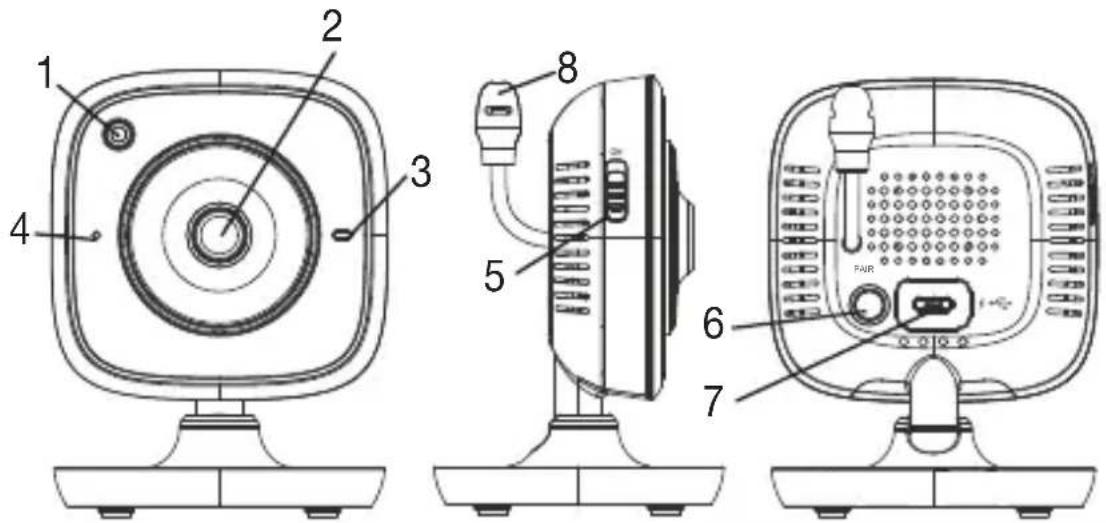

5. Gerätebeschreibung

1. Helligkeitssensor (Nachtsichtfunktion) 5. EIN-/AUS-Schalter

2. Kameraobjektiv 6. Pair-Taste

3. Funktionsleuchte 7. Anschluss für Steckernetzteil

4. Mikrofon 8. Temperatursensor

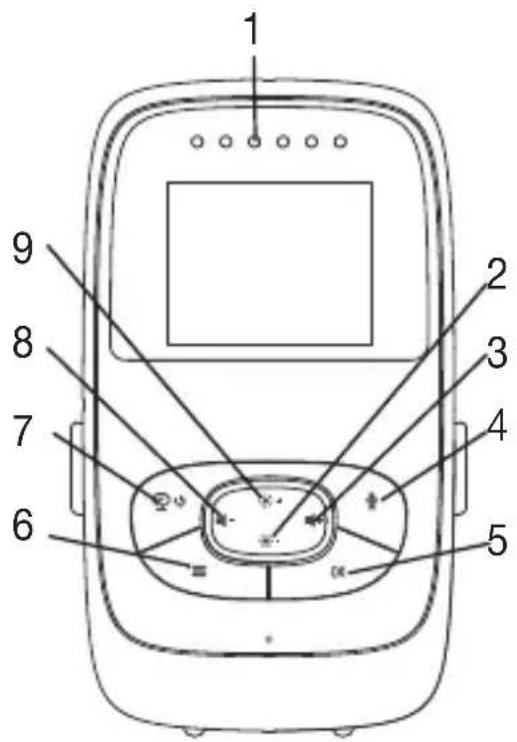

Elterneinheit „Monitor“

2. Richtungstaste unten / Helligkeit verringern

3. Richtungstaste rechts / Lautstärke lauter

4. Gegensprechfunktion

8. Richtungstaste links / Lautstärke leiser

9. Richtungstaste oben / Helligkeit erhöhen7

Signalstärke Temperatur-Anzeige Wecker Infrarot-Nachtlicht Schlaflied Gegensprechfunktion Wechselndes-Kamerabild Kamera-Nummer Akkustand Stromsparmodus-Menü Kamera-Menü Temperatur-Menü Wecker-Menü Schlaflieder-Menü Zoom-Menü

Inbetriebnahme Kamera

1. Stellen Sie die Kamera auf eine ebene, feste Fläche und richten Sie das Kameraob-

jektiv auf den Bereich, den Sie überwachen möchten. Achten Sie darauf, dass sich keine anderen elektrischen Geräte in der Nähe befinden. WARNUNG Platzieren Sie die Kamera NICHT in Reichweite des Babys!

2. Verbinden Sie das kleine Ende des Kamera-Steckernetzteils mit der Kamera.

3. Verbinden Sie das andere Ende des Steckernetzteils mit der Steckdose.

4. Um die Kamera einzuschalten, schieben Sie den EIN-/AUS-Schalter auf „ON“. Die

Funktionsleuchte an der Kamera beginnt blau zu leuchten.

5. Um die Kamera auszuschalten, schieben Sie den EIN-/AUS-Schalter nach unten.8

Inbetriebnahme Elterneinheit mit Akku

1. Entfernen Sie den Aufstellclip.

2. Schieben Sie die Abdeckung auf der Rückseite der Elterneinheit nach unten auf.

3. Legen Sie den im Lieferumfang enthaltenen Akku wie abgebildet ein.

4. Schieben Sie die Abdeckung auf der Rückseite der Elterneinheit wieder nach oben,

bis sie hör- und spürbar fest einrastet.

5. Schnappen Sie den Aufstellclip wieder an.

Um die Elterneinheit einzuschalten, drücken Sie die EIN-/AUS-Taste . Wenn die Kamera bereits eingeschaltet ist, erscheint auf dem Bildschirm automatisch das Übertragungsbild der Kamera. Sollte die Kamera noch aus sein, ertönt ein akusti- sches Signal und die folgendes Symbol erscheint auf dem Monitor . Inbetriebnahme Elterneinheit mit Steckernetzteil

1. Verbinden Sie das kleine Ende des Eltern-Steckernetzteils mit der Elterneinheit.

2. Verbinden Sie das andere Ende des Steckernetzteils mit der Steckdose.

3. Elterneinheit schaltet sich automatisch ein. Zum Ausschalten drücken Sie die EIN/

AUS-Taste. Wenn Elterneinheit und Kamera eingeschaltet sind, erscheint auf dem Bildschirm der Elterneinheit automatisch das Übertragungsbild der Kamera.

7.1 Infrarot-Nachtlicht

Um auch im Dunkeln gut erkennbare Übertragungsbilder auf dem Bildschirm sehen zu können, aktiviert das Video-Babyphone bei Dunkelheit automatisch das Infrarot- Nachtlicht. Wenn das Infrarot-Nachtlicht aktiv ist, erscheint auf dem Bildschirm ein Mond-Symbol ( ).

7.2 Lautstärke einstellen

Die Elterneinheit besitzt 5 Lautstärkestufen. Um die Lautstärke zu verstellen, drücken Sie die ( )-Taste bzw. ( )-Taste.

7.3 Helligkeit einstellen

Die Elterneinheit besitzt 5 Helligkeitsstufen. Um die Helligkeit zu verstellen, drücken Sie die ( ) -Taste bzw. ( )-Taste.9

7.4 Gegensprechfunktion

Die Elterneinheit besitzt eine Gegensprechfunktion. Um die Gegensprechfunktion zu aktivieren, halten Sie an der Elterneinheit die ( ) -Taste gedrückt und sprechen Sie hinein. Die gesprochenenen Worte sind nun an der Kamera zu hören. Um die Gegensprechfunktion zu deaktivieren, lassen Sie die ( ) -Taste wieder los.

7.5 Einstellungs-Menü

Sie können im Menü der Elterneinheit folgende Einstellungen vornehmen: Zoom- Funktion, Schlaflieder, Alarm, Temperatureinheit, Kamera hinzufügen/löschen/ sehen, wechselndes Kamerabild und Stromsparmodus.

Um in das Einstellungs-Menü zu gelangen, schalten Sie die Elterneinheit ein und drücken Sie die ( ) -Taste. Am unteren Bildschirmrand der Kamera erscheint das folgendes Einstellungs-Menü: Mit der ( ) und ( )-Taste können Sie sich durch das Menü wählen. Zoomfunktion Die Elterneinheit verfügt über eine Zoomfunktion zur Vergrößerung des Übertragungs- bildes. Um die Zoomfunktion zu aktivieren, gehen Sie wie folgt vor:

Wählen Sie mit den Richtungstasten oben/unten ( / ) Ihren gewünschten Zoomfaktor (1x oder 2x).

Bestätigen Sie mit der (

) -Taste. Schlaflieder Sie können über die Elterneinheit eines von fünf Schlafliedern aktivieren, welches dann über die Kamera ertönt. Um eines der Schlaflieder zu aktivieren, gehen Sie wie folgt vor:

Wählen Sie mit den Richtungstasten links/rechts ( / ) den Menüpunkt .

Wählen Sie mit den Richtungstasten oben/unten ( / ) Ihr gewünschtes Schlaf- lied (1, 2, 3, 4 oder 5).

Bestätigen Sie mit der (

)-Taste. Alarm Sie können an der Elterneinheit einen Alarm einstellen, der wahlweise nach 2, 4 oder 6 Stunden an der Elterneinheit ertönt. Um einen Alarm zu aktivieren, gehen Sie wie folgt vor:

Wählen Sie mit den Richtungstasten links/rechts ( / ) den Menüpunkt .10

Wählen Sie mit den Richtungstasten oben/unten ( / ) die gewünschte Dauer nach der der Alarm ertönen soll.

Bestätigen Sie mit der (

)-Taste. Temperatureinheit Sie können sich die Temperatur in Grad Celsius °C oder Grad Fahrenheit °F anzei- gen lassen.

Wählen Sie mit den Richtungstasten links/rechts ( / ) den Menüpunkt .

Wählen Sie mit den Richtungstasten oben/unten ( / ) die gewünschte Tem- peratureinheit.

Bestätigen Sie mit der (

)-Taste. Kamera hinzufügen Sie können eine Elterneinheit mit bis zu vier Kameras verbinden. Um eine Kamera der Elterneinheit hinzuzufügen, gehen Sie wie folgt vor:

Wählen Sie mit den Richtungstasten links/rechts ( / ) den Menüpunkt .

Wählen Sie mit den Richtungstasten oben/unten ( / ) den Menüpunkt .

Bestätigen Sie mit der (

)-Taste. Auf dem Bildschirm erscheint 1,2,3,4.

Wählen Sie mit den Richtungstasten oben/unten ( / ) eine Nummer und be- stätigen Sie mit der (

)-Taste. Auf dem Bildschirm erscheint und es wird nach einer Kamera gesucht.

Halten Sie nun an auf der Rückseite der Kamera die PAIR-Taste solange gedrückt, bis ein Signalton ertönt und das Übertragungsbild der hinzugefügten Kamera auf dem Bildschirm erscheint. Hinweis

Zusatzkameras erhalten Sie beim Beurer Kundendienst unter der Artikel-Nr. 163.569. Kamera löschen Wenn Sie die Verbindung zu einer Kamera wieder löschen wollen, gehen Sie wie folgt vor:

Wählen Sie mit den Richtungstasten links/rechts ( / ) den Menüpunkt .

Wählen Sie mit den Richtungstasten oben/unten ( / ) den Menüpunkt .

Bestätigen Sie mit der (

)-Taste. Auf dem Bildschirm erscheint 1,2,3,4.

Wählen Sie mit den Richtungstasten oben/unten ( / ) die Nummer der Ka- mera, die sie löschen wollen.

Bestätigen Sie mit der (

)-Taste.11 Kamera sehen Wenn Sie das Übertragungsbild einer Kamera auswählen wollen, gehen Sie wie folgt vor:

Wählen Sie mit den Richtungstasten links/rechts ( / ) den Menüpunkt .

Wählen Sie mit den Richtungstasten oben/unten ( / ) den Menüpunkt .

Bestätigen Sie mit der (

)-Taste. Auf dem Bildschirm erscheint 1,2,3,4.

Wählen Sie mit den Richtungstasten oben/unten ( / ) die Nummer der Ka- mera die Sie sehen wollen.

Bestätigen Sie mit der (

)-Taste. Wechselndes Kamerabild Wenn Sie mehrere Kameras angemeldet haben, gibt es die Funktion „Wechselndes Kamerabild“. Ist diese Funktion aktiviert, erscheint auf dem Bildschirm das Übertra- gungsbild der angemeldeten Kameras in Form einer sich alle 12 Sekunden wechseln- den Schleife. Um diese Funktion zu aktivieren, gehen Sie wie folgt vor:

Wählen Sie mit den Richtungstasten links/rechts ( / ) den Menüpunkt .

Wählen Sie mit den Richtungstasten oben/unten ( / ) den Menüpunkt .

Bestätigen Sie mit der (

)-Taste. Energiesparmodus Die Elterneinheit besitzt einen Energiesparmodus. Wenn Sie den Energiesparmodus aktivieren schaltet sich der Bildschirm wahlweise nach 5, 15 oder 60 Minuten auto- matisch aus.

Wählen Sie mit den Richtungstasten links/rechts ( / ) den Menüpunkt .

Wählen Sie mit den Richtungstasten oben/unten ( / ) die Zeit nach der sich der Bildschirm automatisch ausschalten soll (5min, 15min oder 60min).

Bestätigen Sie mit der (

Wenn Sie die Elterneinheit mit Akku betreiben, minimiert dies den Elektrosmog durch elektrische und magnetische Wechselfelder.

Sie können die Reichweite eines Babyphones erhöhen, indem Sie die Kamera in der Nähe einer Tür oder eines Fensters sowie möglichst weit oben platzieren und sicherstellen, dass der Akku nicht zu schwach ist.

Andere Funkwellen können die Übertragung des Babyphones evtl. stören. Stellen Sie das Babyphone deshalb nicht in die Nähe von Geräten, wie zum Beispiel Mik- rowelle, WLAN etc.

Folgende weitere Faktoren können die Übertragung des Babyphones stören bzw. die Reichweite verkürzen: Möbel, Wände, Häuser, Bäume, Umwelteinfl üsse (z. B. Nebel, Regen)12

9. Reinigung und Instandhaltung

Die Lebensdauer der Kamera und der Elterneinheit hängen vom sorgfältigen Um- gang ab: ACHTUNG

Nehmen Sie den Akku aus der Elterneinheit heraus, wenn das Video-Babyphone längere Zeit nicht in Gebrauch ist.

Sie erhalten eine maximale Kapazität des Akkus, wenn Sie den Akku mindestens alle 6 Monate entladen. Trennen Sie dazu die Elterneinheit vom Netz und entlee- ren Sie den Akku durch normale Benutzung. Laden Sie den Akku danach wieder vollständig auf.

Die maximale Kapazität des Akkus wird erst nach mehreren Ladevorgängen erreicht und ist von mehreren Faktoren abhängig (Akkuzustand, Umgebungstemperatur, Art und Weise und Häufigkeit des Ladevorgangs, usw.)

Schützen Sie die Kamera und die Elterneinheit vor Stößen, Feuchtigkeit, Staub, Chemikalien, starken Temperaturschwankungen, elektromagnetischen Feldern und zu nahen Wärmequellen (Öfen, Heizungskörper).

Reinigen Sie die Kamera / Elterneinheit mit einem weichen, trockenen Tuch. Verwen- den Sie keine scheuernden Reinigungsmittel.

10. Was tun bei Problemen?

Elterneinheit „Monitor“ lässt sich nicht einschalten. Prüfen Sie, ob

das Steckernetzteil richtig eingesteckt ist,

der Akku korrekt eingesetzt ist,

der Akku voll ist bzw. der Akku geladen werden muss oder beschädigt ist. An der Elterneinheit „Monitor“ ertönt ein akustisches Signal. Prüfen Sie, ob

die maximale Reichweite überschritten ist,

das Steckernetzteil der Kamera richtig eingesteckt ist,

die Kamera eingeschaltet ist,

der Akku der Elterneinheit geladen werden muss. Die Elterneinheit ist einge

schaltet, aber es sind keine Geräusche zu hören.

Um Ihre gewünschte Lautstärke an der Elterneiheit einzustellen, drücken Sie während des Betriebs die Richtungstaste nach rechts, bzw. links. Die Elterneinheit „Monitor“ schaltet sich aus.

Laden Sie den Akku der Elterneinheit neu,

Es könnte sein, dass sich die Elterneinheit im Ener- giesparmodus befindet. Kontrollieren Sie, ob Sie im Menü den Stromsparmodus gewählt haben und schalten Sie ihn gegebenenfalls aus.13 Signal ist schwach, die Verbin- dung bricht immer wieder ab oder Störungen treten auf.

Befindet sich ein anderes technisches Gerät (wie zum Beispiel eine Mikrowelle) im Pfad zwischen Ka- mera und Elterneinheit, entfernen Sie das technische Gerät oder schalten Sie es aus.

Prüfen Sie, ob andere Faktoren, wie zum Beispiel Bäume o. Ä. im Pfad zwischen Kamera und Elter- neinheit liegen, und platzieren Sie Ihre Geräte um, bis die Elterneinheit eine Verbindung signalisiert.

Prüfen Sie, ob sich Kamera und Elterneinheit inner- halb des maximalen Empfangsbereichs befinden. Wenn keinerlei Übertragung möglich ist, haben Sie die Möglichkeit die Gerätesignale neu digital aufeinander abzu- stimmen = Pairing.

1. Kamera und Elterneinheit einschalten,

2. An der Elterneinheit im Menü die Kamera löschen

und wie unter „Kamera hinzufügen“ beschrieben, die Kamera erneut einrichten.

Akkus müssen Sie über speziell gekennzeichnete Sammelbehälter, Sondermüllan- nahmestellen oder über den Elektrohändler entsorgt werden. Sie sind gesetzlich dazu verpflichtet, Akkus zu entsorgen. Im Interesse des Umweltschutzes darf das Gerät am Ende seiner Lebens- dauer nicht mit dem Hausmüll entfernt werden. Die Entsorgung kann über entsprechende Sammelstellen in Ihrem Land erfolgen. Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Alt- geräte EG-Richtlinie – WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde.

12. Technische Daten

Maße Kamera: 9 x 6.5 x 5.8 cm Maße Elterneinheit: 11.5 x 6.9 x 2.4 cm

Gewicht: Kamera 91 g; Elterneinheit 80 g; Akku 38 g

Reichweite bis zu 300 m bei freier Sicht14 Betrieb beigelegte Netzteile (5V USB/600mA) Li-Ion-Batterie (2100 mA) Akkuhaltedauer (abhängig von Akkuzustand, Umgebungs- temperatur, Art und Weise und Häufigkeit des Ladevorgangs usw.) Elterneinheit: 12 Stunden Wir garantieren hiermit, dass dieses Produkt der europäischen RED Richtlinie 2014/53/ EU entspricht. Kontaktieren Sie bitte die genannte Serviceadresse, um detailliertere Angaben – wie zum Beispiel die CE – Konformitätserklärung – zu erhalten.

Wir leisten 3 Jahre Garantie ab Kaufdatum für Material- und Fabrikationsfehler des Pro- duktes. Die Garantie gilt nicht:

• Im Falle von Schäden, die auf unsachgemäßer Bedienung beruhen.

• Für Verschleißteile.

• Bei Eigenverschulden des Kunden.

• Sobald das Gerät durch eine nicht autorisierte Werkstatt geönet wurde. Die gesetzlichen Gewährleistungen des Kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den Kunden der Nachweis des Kaufes zu führen. Die Garantie ist innerhalb eines Zeitraumes von 3 Jahren ab Kaufdatum gegenüber der Beurer GmbH, Ulm (Germany) geltend zu machen. Bitte wenden Sie sich im Falle von Reklamationen an unseren Service unter folgen- dem Kontakt: Service Hotline: Tel.: +49 (0) 731 / 39 89-144 E-Mail: [e-mail] www.beurer.com Fordern wir Sie zur Übersendung des defekten Produktes auf, ist das Produkt an folgende Adresse zu senden: Beurer GmbH, Servicecenter, Lessingstraße 10 b, 89231 Neu-Ulm, Germany Irrtum und Änderungen vorbehalten15 Read these instructions for use carefully and keep them for later use, be sure to make them accessible to other users and observe the information they contain.
