MANUALE UTENTE BY 77 BEURER

Leggere attendamente le presentiistruzioni per l'uso, conservarle per impieghi futuri, renderle accessibili ad altri utenti e attenersi alleindicazioni.

Summario

1. Introduzione 54
2. Spiegazione dei simboli 54
3. Uso conforme 55
4. Note 55
5. Descrizione dell'apparecchio 57
6. Messa in funzione 58
7. Funzionamento 59

7.1 Luce notturna a infrarossi 59
7.2 Impostazione del volume 59
7.3 Regolazione della luminosità 59
7.4 Funzione parla/ascolta 60
7.5 Menu delle impostazioni 60

1. Informazioni importanti sul babyphone....62
2. Manutenzione e pulizia 63
3. Che casa fare in caso di problemi? 63
   11.Smaltimento 64
4. Dati tecnici 65

Fornitura

1 videocamera
2 alimentatore
1 unità genitore
- 1 batteriaagliioni di litio per l'unita genitore
- 1 copia delle presenti istruzioni per l'uso

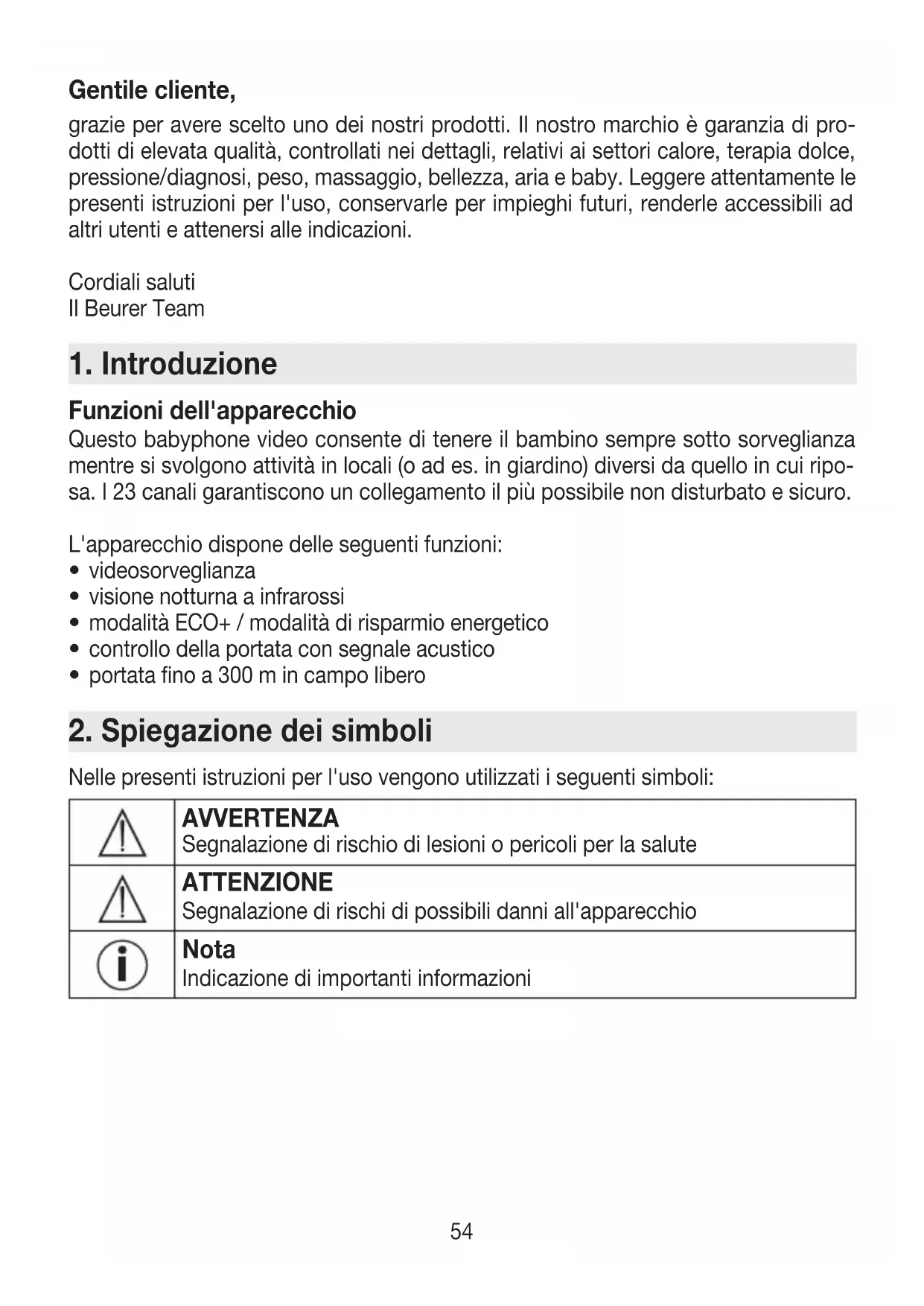

Gentile cliente,

graze per averere scelto uno dei nostri prodotti. Il nostro marchio è garanzia di prodotti di elevata qualità, controllati nei dettagli, relativi ai settori calore, terapia dolce, pressione/diagnosi, peso, massaggio, bellezza, aria e baby. Leggere attendamente le presenti istruzioni per l'uso, conservarle per impieghi futuri, renderle accessibili ad altri utenti e attenersi alleindicazioni.

Cordiali saluti

II Beurer Team

1. Introduzione

Funzioni dell'apparecchio

Questo babynophone video consente di tenere il bambino sempre sotto sorveglianza quando si svolgono attività in locali (o ad es. in giardino) diversi da quello in cui riposa. I 23 canali garantiscono un collegamento il più possibile non disturbato e sicuro.

L'apparecchio dispone delle seguenti funzioni:

• videosorveglianza
• visione notturna a infrarossi
• modalità ECO+ / modalità di risparmio energetico
• controlled della portata con segnale acustico
• portata fino a 300m in campo libero

2. Spiegazione dei symboli

Nelle presenti istruzioni per l'uso vengono utilizzati i seguenti symboli:

Δ	AVVERTENZA Segnalazione di rischio di lesioni o pericoli per la salute
Δ	ATTENZIONE Segnalazione di rischi di possibili danni all'apparecchio
i	Nota Indicazione di importanti informazioni

3. Uso conforme

AVVERTENZA

• Utilizzare l'apparecchio solo per sorvegliare il bambino quando non è possibile controllorlo direttamente. La responsabilità ultima della supervisione del bambino spetta in agli caso ai genitori.
• Qualiasi uso non conforme comporta un pericolo.
• Il babyphone video è destinato solo a uso domestico/private e non commerciale.

4. Note

AVVERTENZA

Avverenze di sicurezza

• Tenere la videocamera e l'alimentatore lontano alla portata dei bambini, per evitare il rischio di strangolamento e lesions.
• Tenere le parti piccole fuori alla portata dei bambini.
• Tenere lontani i bambini dal materiale d'imballaggio (pericolo di soffocamento).
  Non posizionare mai la videocamera nellettino o a portata di mano del bambino!
• Posizione are la videocamera a 2 metri dal bambino per proteggerlo il più possibile dall'elettrosmog e ridurre al minimo eventuali disturbi sonori.
• Accertarsi che i cavi siano fuori alla portata del bambino.
• Prima di utilizzare il babyphone video, assicurarsi sempre che funzioni in modo corretto e, in caso di utilizzo di una batteria ricaricabile per l'unità genitore, che la stessa sia sufficientamente carica.
• Non immergere mai la videocamera e l'unità genitore in acqua. Non sciacquare mai除去 l'acqua corrente.
• Non utilizzato mai la videocamera e l'unità genitore nelle vicinanze di umidità.
• Non coprire la videocamera e l'unità genitore con un asciugamano o una coperta.
• Utilizzare esclusivamente gli alimentatori compresi nella fornitura.
• Non tirare il cavo per estrarre l'alimentatore alla presa.
• Questo appearecchio può essere utilizzato da ragazzi di età superiore a 8 anni e da persone con ridotte capacità fisiche, percettive o mentali o non in possesso della necessaria esperienza e conoscenza, escludivamente quello supervisione oppure se sono stati istruiti in merito alle misure di sicurezza e comprehendono i rischi ad esse correlati.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione a cura dell'utente non devono essere eseguite da bambini, a meno che non siano sorvegliati.
• Non tirare, torcere e piegare il cavo di alimentazione.

• Estrarre la spina in caso di malfunzionamenti, prima della pulizia, dopo l'operazione di ricarica e quando l'apparecchio non è in uso.

• La videocamera, l'unità genitore e gli alimentatori non devonoVenire a contatto con superfici calde o con oggetti con spigoli vivi.

• Non utilizzato moduli aggiuntivi non raccomandati dal produttore o non proposti come accessori.

Nota

• Prima di inoltrare eventuali reclami, testare la batteria ricaricabile dell'unità genitore e se necessario sostituirla.
• Le riparazioni possono essere effettuate solo dal Servizio clienti o da rivenditori autorizzati. Non aprire o riparare personalmente la videocamera o l'unità genitore per non comprometterne il corretto funzionamento. In caso contrario la garanzia decade.
• Per ulteriori dati sull'utilizzo del babyphone video, rivolgersi al proprio riven-ditore o al Servizio clienti.

AVVERTENZA

Avvertenze di sicurezza sull'uso delle batterie ricaricabili

• In caso di fuoriuscita di liquido alla batteria ricaricabile, indossare quanti protettivi e pulire il vano batterie con un panno asciutto.
• Se il liquido della batteria ricaricabile viene a contatto con la pelle e con gli occhi, sciacquare le parti coinvolte con acqua e consultare il medico.
• Rischio di esplosion! Non gettare le batterie ricaricabili nel fuoco.
• Non scomporre, après o frantumare le batterie ricaricabili.
• Le batterie ricaricabili devono essere caricate correttamente prima dell'uso. Rispetto le avventenze del produttore e leindicazioni fornite nelle presenti istruzioni per l'uso per caricare correttamente le batterie.

5. Descrizione dell'apparecchio

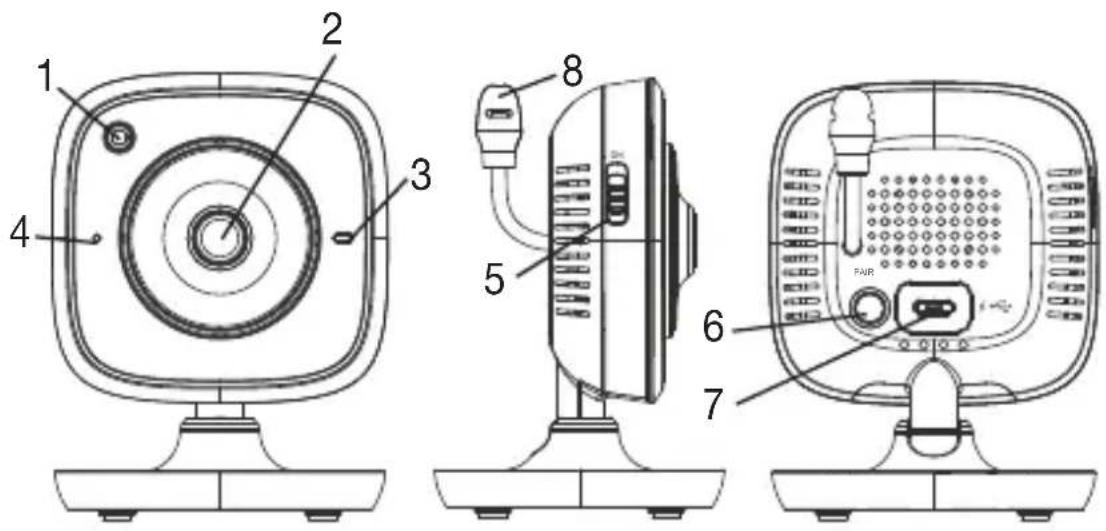

Videocamera "Baby"

1. Sensore di luminosità (visione notturna)	5. Interruttore ON/OFF
2. Obiettivo videocamera 6. Tasto di sinto nizzazione
3. Spia di funzionamento 7. Collegamento per alimentatore
4. Microfono 8. Sensore di temperatura

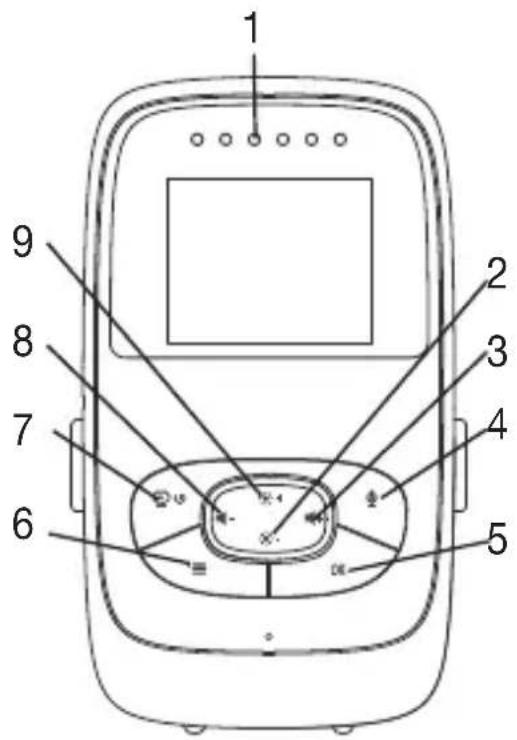

Unità genitori "Monitor"

1. LED rumori

2. Tasto freccia in basso / riduzione luminosità

3. Tasto freccia a destra / volume più alto

4. Funzione parla/ascolta

5. Tasto OK

6. Tasto menu

7. Tasto ON/OFF

8. Tasto freccia a sinistra / volume più basso

9. Tasto freccia in alto / aumento luminosità

Descrizione del display

Potenza del segnale Tull

Indicazione temperatura 26℃

Sveglia

Luce notturna a infrarossi L

Ninnananna

Funzione parla/ascolta

Modalità intercambiabile immagine videocamera

Numero videocamera

Stato della batteria

Menu modalità di risparmio energetico

Menu videocamera

Menu temperatura

Menu sveglia

Menu ninnenanne

Menu zoom

6. Messa in funzione

Messa in funzione della videocamera

1. Posizione are la videocamera su una superficie piana e stabile e orientare l'obiettivo versusl'area da monitorare.Accertarsi che non vi siano altri appearecchi elettrici nelle vicinanze.

AWVERTENZA

Tenere la videocamera LONTANO alla portata del bebè!

1. Collegare l'estremità corta dell'alimentatore alla videocamera.
2. Collegare l'altra estremità dell'alimentatore alla presa.
3. Per accendere la videocamera, spingere l'interruttore ON/OFF nella posizione "ON". La spia di funzionamento della videocamera si accende in blu.
4. Per spegnere la videocamera, spingere l'interruttore ON/OFF verso il basso.

Messa in funzione dell'unità genitori con batteria ricaricabile

1. Rimuovere la clip di supporto.
2. Spingere verso il basso la copertura sul retro dell'unità genitore.
3. Inserire la batteria ricaricabile in dotazione come illustrato.
4. Spingere la copertura sul retro dell'unità genitore di nuovo verso l'alto finché non scatta in posizione.
5. Per attivare l'unità genitore, premere il pulsante ON/OFF 8a videocamera è più accesa, sul monitor viene visualizzata automaticamente l'imagine trasmessa. Se"Invece la videocamera è ancora spenta, viene emesso un segnale acustico e sul monitor compare il seguente symbolo

Messa in funzione dell'unità genitori con alimentatore

1. Collegare l'estremità corta dell'alimentatore all'unità genitore.
2. Collegare l'altra estremità dell'alimentatore alla presa.
3. L'unità genitore si accende automaticamente. Per spegnere, premere il pulsante "ON/OFF". Se I'unità genitore e la videocamera sono entrambe accese, sul monitor dell'unità genitore viene visualizzata automaticamente l'imagine trasmessa.

7. Funzionamento

7.1 Luce notturna a infrarossi

Per poter visualizzare sul monitor immagini ben riconoscibilianche al buio, il bab-. yphone video attiva automaticamente la luce notturna a infrarossi in caso di oscurità.

Se la luce notturna a infrarossi è attiva, sul monitor appare l'icona della luna (

7.2 Impostazione del volume

L'unità genitore ha 5 livelli di volume.

Per impostare il volume, premere il pulsante ( o il pulsante ( )

7.3 Regolazione della luminosità

L'unità genitore ha 5 livelli di luminosità.

Per impostare la luminosità, premere il pulsante ( ) il pulsante ( ).

7.4 Funzione parla/ascolta

L'unità genitore dispone di una funzione parla/ascolta.

Per attivare esta funzione, tenere premuto il pulsante ( sull'unita genitore e parlare. Le parole pronunciate saranno trasmesse alla videocamera. Per disattivare la funzione parla/ascolta, rilasciare il pulsante (

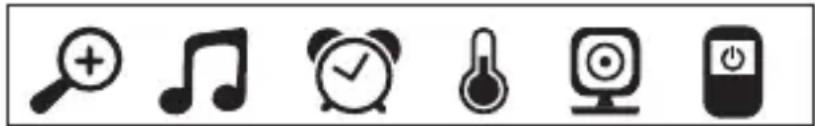

7.5 Menu delle impostazioni

Nel menu dell'unità genitore è possibile impostare: funzione zoom, ninnenanne, allarme, unità di temperatura, aggiunta/eliminazione/visualizzazione videocamera, imagine intercambiabile e modalità di risparmio energetico.

• Per aprire il menu delle impostazioni, accendere l'unità genitore e premere il pulsante ( In basso nel monitor della videocamera appare il seguente menu delle impostazioni.

Con il pulsante (e) è possibile selezionare le varie opzioni del menu.

Funzione zoom

L'unità genitore dispone di una funzione zoom che permette di ingrandire l'imagine trasmessa. Per attivare la funzione zoom, procedere nel seguente modo:

• Selezionare il fattore di ingrandimento desiderato (1x o 2x) con i tasti freccia su/ giù (一 +) .
• Confermare premendo il pulsante (OK).

Ninnananna

Dall'unità genitore è possibile attivare una delle cinque ninnenanne che viene poi riprodotta alla videocamera. Per attivare una ninnananna, procedere nel seguente modo:

• Selezionare con i tasti freccia sinistra/destra ( - / + ) l'opzione del menu
• Con i tasti freccia su/giù (÷+/÷-) selezionare la ninnananna desiderata (1, 2, 3, 4 o 5).
• Confermare premendo il pulsante (OK).

Allarme

Nell'unità genitore è possibile impostare un allarme che verrà riproduotto dopo 2, 4 o 6 ore nell'unità genitore. Per attivare l'allarme, procedere nel seguente modo:

• Selezionare con i tasti freccia sinistra/destra ( 12 / 12 ) l'opzione del menu
• Selezionare con i tasti freccia su/giù ( ) dello po quanto tempo far scattare l'allarme.
• Confermare premendo il pulsante (OK).

Unità temperatura

La temperatura può essere visualizzata in gradi Celsius ^ C o Fahrenheit ^ F .

• Selezionare con i tasti freccia sinistra/destra ( ( - / ) ) l'opzione del menu
• Selezionare con i tasti freccia su/giù (·+ l'unità di temperatura desiderata.
• Confermare premendo il pulsante (OK).

→Aggiunta di una videocamera

É possible collegare fi no a quattro videocamere a un'unità genitore.

Per aggiungere una videocamera all'unità genitore, procedere nel seguente modo:

• Selezionare con i tasti freccia sinistra/destra ( ( - / ) ) l'opzione del menu
• Selezionare con i tasti freccia su/giù ( +- ) l'opzione del menu.
• Confermare con il pulsante (OK). Sul monitor compaioni 1, 2, 3, 4.
• Selezionare con i tasti freccia su/giù ( ) umero e confermare con il tasto ( OK ). Sul monitor compare e viene cercata una videocamera.
• Tenere premuto il tasto di sintonizzazione sul retro della videocamera fi nché non viene emesso un segnale acustico e l'immagine trasmessa alla videocamera aggiunta non compare sul monitor.

Nota

• Le videocamere aggiuntive sono ordinabili al Servizio clienti di Beurer con il codice articolo 163.569.

Cancellazione di una videocamera

Se si desidera cancellare il collegamento a una videocamera, procedere nel segunte modo:

• Selezionare con i tasti freccia sinistra/destra ( 12 / 12 + ) l'opzione del menu
• Selezionare con i tasti freccia su/giù ( 12 +12 ) l'opzione del menu.
• Confermare premendo il pulsante (OK). Sul monitor compaiono 1, 2, 3, 4.
• Selezionare con i tasti freccia su/giù ( 品 + ) il numero della videocamera che si intende cancellare.
• Confermare premendo il pulsante (OK).

Visualizzazione di una videocamera

Se si desidera selezionare l'immagine trasmessa di una videocamera, procedere nel seguente modo:

• Selezionare con i tasti freccia sinistra/destra ( 12 / 12 + ) l'opzione del menu

• Selezionare con i tasti freccia su/giù ( +· - ) l'opzione del menu

• Confermare premendo il pulsante (OK). Sul monitor compaiono 1, 2, 3, 4.

• Selezionare con i tasti freccia su/giù (♀ +) il numero della videocamera che si intende visualizzare.
• Confermare con il pulsante (OK).

Imagine intercambiabile

Se sono registrate più videocamere, è disponibile la funzione "immagine intercambiabile". Se tale funzione è attiva, sul monitor vengono visualizzate le immagini trasmesse dalle videocamere registrate con una sequenza che cambia agli 12 secondi. Per attivare但这a funzione, procedere nel seguito modo:

• Selezionare con i tasti freccia sinistra/destra ( 12 -12 + ) l'opzione del menu
• Selezionare con i tasti freccia su/giù ( +/ -) l'opzione del menu
• Confermare premendo il pulsante (OK).

Modalità di risparmio energetico

L'unità genitore dispone di una modalità di risparmio energetico. Se si attiva la modalità di risparmio energetico, il monitor si spegne automaticamente dopo 5, 15 o 60 minuti, a seconda della preferenza.

• Selezionare con i tasti freccia sinistra/destra ( - / - + ) l'opzione del menu
• Selezionare con le freccce su/giù ( ) èp o quando tempo il monitor deve spegnersi automaticamente (5 min., 15 min. o 60 min.).
• Confermare premendo il pulsante (OK).

8. Informazioni importanti sul babyphone

• Il funzionamento dell'unità genitore con batteria ricaricabile riduce al minimo I'elettramosmog provocato dai campi elettrici e magnetici alternati.
• É possible augmentare la portata del babyphone posizionando la videocamera vicino a una porta o a una fi nestra il più in alto possibile e assicurandosi che la batteria ricaricabile sia suffi cientsamente carica.
• La trasmissione del babynophone più essere disturbata da autresonde radio, pertanto è opportuno evitare di posizionare il babynophone vicino ad appearecchi quali forno a microonde, dispositivi WLAN, ecc.
• Altri elementi che possono disturbare la trasmissione del babynphone o ridurne la portata sono mobili, pareti, case, alberi, condizioni ambientali (ad es., nebbia, pioggia).

9. Manutenzione e pulizia

La durata della videocamera e dell'unità genitore dipendono da un utilizzo attento e scrupoloso:

ATTENZIONE

• Se il babyphone video non viene utilizzato per un lungo periodo, estrarre la batteria ricaricabile dall'unità genitore.
• Per sfruttare al meglio la capacité della batteria ricaricabile, scaricarla almeno agli 6 mesi. A tale scopo, staccare l'unità genitore dall'alimentazione e far scaricare la batteria con il normale uso. Ricaricare quando completenesse le batterie.
• La capacité massima della batteria ricaricabile si raggiunge solo dopo diverse cariche e dipende da numerousi fattori (stato della batteria, temperature ambiente, modalità e frequenza di ricarica, ecc.).
• Non esporre la videocamera e l'unità genitore a urti, umidità, polvere, prodotti chimici, forti sbalzi di temperatura, campi elettromagnetic i fonti di calore troppo vaccine (forni, caloriferi).
• Pulire la videocamera e l'unità genitore con un panno asciutto e morbido. Non utilizzare detergenti abrasivi.

10. Che casa fare in caso di problemi?

L'unità genitore "Monitor" non si accende.	Verificare se: • la spina dell'alimentatore è insertita correttamente; • la batteria ricaricabile è insertita correttamente; • la batteria ricaricabile è carica, da caricare o dan-neggiata.
L'unità genitore "Monitor" emette un segnale acustico.	Verificare se: • è stata superata la portata massima; • la spina dell'alimentatore della videocamera è in-serita correttamente; • la videocamera è accesa. • la batteria ricaricabile dell'unità genitore deve es-sere ricaricata.
L'unità genitore è accesa ma non si sentono suoni.	Per impostare il volume desiderato nell'unità genitore, premere il pulsante freccia destra o sinistra durante il funzionamento dell'apparecchio.
L'unità genitore "Monitor" si spegne.	Caricare la batteria ricaricabile. • L'unità genitore potrebbe essere in modalità di ri-s Parmio energetico. Verificare se nel menu è selezionata la modalità di risparmio energetico ed even-tualmente disattivarla.
Il segnale è debole, il collega-mento si interrompe sempre o ci sono interferenze.	Se tra la videocamera e l'unità genitore si trovau un altro appearecchio (come ad esempio un microon-de), allontanare l'apparecchio o spegnerlo. Verificare se tra la videocamera e l'unità genitore ci sono altri elementi di disturbo, come ad es. alberi o molto, e posizionare l'apparecchio in modo che il se-gnale di collegamento giunga fino all'unità genitore. Verificare se la videocamera e l'unità genitore si trovano entro la portata massima di ricezione.
Se la trasmissione del segnale tra i due appearecchi è assen-te, sintonizzare nuovamente i segnali dei due appearecchi = pairing.	1. Accendere la videocamera e l'unità genitore. 2. Nel menu dell'unità genitore cancellare la videocamera e riconfigurarla come descritto nella sezione "Aggiunta di una videocamera".

11. Smaltimento

Le batterie ricaricabili devono essere smaltite negli apposti puncti di raccolta, nei puncti di raccolta per rifiuti tossici o presso i negoti di elettronica. Lo smaltimento delle batterie ricaricabili è un obbligo di legge.

A tutela dell'ambiente, al termine del suo utilizzo l'apparecchio non deve essere smaltito nei rifiuti domestici.

Lo smaltimento deve essere effettuato negli appositi centri di raccolta. Smaltire l'apparecchio secondo la direttiva europea sui rifiuti di apparecchiature

elettriche ed elettroniche (RAEE).

Per eventuali chiarimenti, rivolgersi alle autorità comunali competenti per lo smaltimento.

12. Dati tecnici

23 canali
- Frequenza 2,4 - 2,483 GHz
- Potenza di trasmissione 18dBm
Ricevitore digitale
- Display TFT da 1,8"
- Tecnologia a infrarossi
- Modalità ECO
- Dimensioni videocamera: 9 × 6.5 × 5.8 cm - Dimensioni unità genitore: 11.5 × 6.9 × 2.4 cm
- Peso: videocamera 91 g; unità genitore 80 g; batteria ricaricabile 38 g
- Portata fino a 300m in campo libero

Alimentazione Alimentatore in dotazione (5V USB/600mA) batteryagli ioni di litio (2100 mA)
Durata della batteria ricarica-bile (dipende dallo stato della batteria, alla temperatura ambiente, alla modalità e frequenza di carica, ecc.)	Unità genitore: 12 ore

Con la presente garantiamo che il prodotto è conforme alla direttiva europea RED 2014/53/UE.

Per ulteriori informazioni, ad esempio per richiedere la dichiarazione di conformità CE, rivolgersi al servizio di assistenza indicato.

TÜRKÇE

Çalışma Verilen elektrik adaptor Tür Ü (5V USB/600mA) Ebeveyn Li-Ion pil (2100 mA)

Şarj edilebilir pilin dayanma suresi (şarj edilebilir pilin du-rumu, ortam sicalsi),/DDiigi,/DDiigi,/DDiigi,/DDiigi,/DDiigi,/DDiigi,/DDiigi,/DDiigi,/DDiigi,/DDiigi,/DDiigi,/DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi,DDiigi, DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDigi,DDologi,DDigi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi,DDologi, Ebeveyn üntesi: 12 staat
