BEDIENUNGSANLEITUNG PED Basic BROTHER

Erklärung zur Konformität

erklären mit alleiniger Verantwortung, daß das Produkt

Produktname: Brother USB Writer

Modell Nr.: PED-Basic

mit Teil 15 der US-amerikanischen FCC-Vorschrift übereinstimmt. Der Betrieb unterliegt den folgenden bei-

den Bedingungen: (1) das Gerät verursacht keine elektromagnetischen Störungen, und (2) das Gerät ist nicht

gegen empfangene elektromagnetische Störungen empfindlich, einschließlich Störungen, die ungewünschten

Betrieb verursachen könnten.

Dieses Gerät wurde typengeprüft und entspricht den Vorschriften nach Klasse B Teil 15 der US-amerikani-

schen FCC-Vorschrift. Diese Störgrenzen sollen ausreichenden Schutz gegen elektromagnetische Störungen in

Wohngebieten gewähren. Obwohl das Gerät geprüft und zugelassen ist, kann aber nicht garantiert werden,

daß an allen Aufstellungsorten keine Störungen auftreten. Falls Störungen bei Radio- oder Fernsehempfang

festgestellt werden, das Gerät ein- und ausschalten, um sicherzustellen, daß dieses Gerät diese Störungen ver-

ursacht. Wenn das der Fall ist, ist der Anwender angehalten, geeignete Maßnahmen zum Beheben der Störun-

gen zu treffen. Zum Beheben der Störungen können folgende Maßnahmen getroffen werden:

– Die Empfangsantenne des gestörten Gerätes anders ausrichten.

– Den Abstand zwischen diesem Gerät und dem gestörten Gerät vergrößern.

– Einen Fachhändler oder Radio-/Fernsehtechniker zu Rate ziehen.

– Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller erlaubt sind, machen die Befug-

nis des Anwenders zum Betrieb des Gerätes hinfällig.

Konformitätserklärung der kanadischen

Kommunikationsbehörde (Nur für Kanada)

Dieses Gerät wurde typengeprüft und entspricht den Vorschriften zur Funkentstörung nach Klasse B für Digi-

talgeräte, entsprechend der kanadischen Kommunikationsbehörde, wie in der Norm funkstörende Geräte

unter dem Titel “Digital Apparatus”, ICES-003 der Kommunikationsbehörde beschrieben

Elektromagnetische Verträglichkeit

(Andere Länder als USA und Kanada)

Dieses Gerät entspricht den Bestimmungen der Norm EN55022 (CISPR Veröffentlichung 22)/Klasse B.

WICHTIGE INFORMATION: REGULATIONEN PE-DESIGNger.book Page 1 Monday, October 25, 2004 2:14 PMENGLISHENGLISHDEUTSCHENGLISHENGLISHENGLISH Herzlichen Glückwunsch zur Wahl unseres Produktes! Wir danken Ihnen, daß Sie sich für unser Produkt entschieden haben. Um alle Möglichkeiten aus dem Systemauszunutzen und den sicheren und ordnungsgemäßen Betrieb zu gewährleisten, lesen Sie bitte diese Anleitungsorgfältig durch und bewahren Sie sie zusammen mit der Garantiekarte an einem sicheren Ort auf.

Bitte lesen Sie diese Anleitung sorgfältig durch

Für sicheren Betrieb

• Vermeiden Sie es, Nadeln, Drahtstücke oder andere Objekte in das Gerät oder in den Kartenschacht gelangen zu lassen. • Stellen Sie nichts auf das Gerät.

Für eine längere Lebensdauer

• Denken Sie bei der Aufstellung daran, direkte Sonneneinstrahlung und hohe Feuchtigkeit zu vermeiden. Stel-len Sie das Gerät nicht in unmittelbarer Nähe einer Heizung, eines Bügeleisens oder anderer heißer Gegen-stände auf. • Verschütten Sie kein Wasser oder andere Flüssigkeiten über das Gerät oder die Karten. • Achten Sie darauf, das Gerät und die Karten nicht fallen zu lassen oder starken Stößen auszusetzen.

Reparatur und Einstellarbeiten

• Wenden Sie sich im Falle einer Fehlfunktion oder für Einstellarbeiten an die nächstliegende Kundendienstver-tretung.

Hinweis Der Zweck dieser Bedienungsanleitung ist nicht die Erklärung der Verwendung Ihres Computers oder von dar-auf installierter Windows-Software. Einzelheiten zur Installation von Software, entnehmen Sie der Windows-Anleitung. Es kann auch nützlich sein, die Website www.microsoft.com für Treiber-Updates aufzusuchen.

Achtung Die mit diesem Produkt verwendete Software unterliegt dem Urheberrecht. Diese Software darf nur in Überein-stimmung mit den geltenden Urheberrechtsbestimmungen benutzt oder kopiert werden.

“Weitere Produktinformationen und Aktualisierungen sowie

Anwendungsideen finden Sie im Internet auf unserer Website:

“BEWAHREN SIE DIESE ANWEISUNGEN AUF”

“Dieses Produkt ist nur für den Hausgebrauch geeignet.” Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.IBM ist ein eingetragenes Warenzeichen der International Business Machines Corporation.Pentium ist ein eingetragenes Warenzeichen der Intel Corporation.

PE-DESIGNger.book Page 2 Monday, October 25, 2004 2:14 PMENGLISHENGLISHENGLISH DEUTSCH ENGLISHENGLISH Vor dem Gebrauch

Produktbeschreibung 1

Online-Registrierung 5

Technischer Kundendienst 5

Benutzeroberfläche 6

Wählen von Mustern 9

Befehle der Menüleiste

Druckeinstellungen 10

Maßeinheit wählen 12

Online-Registrierung 13

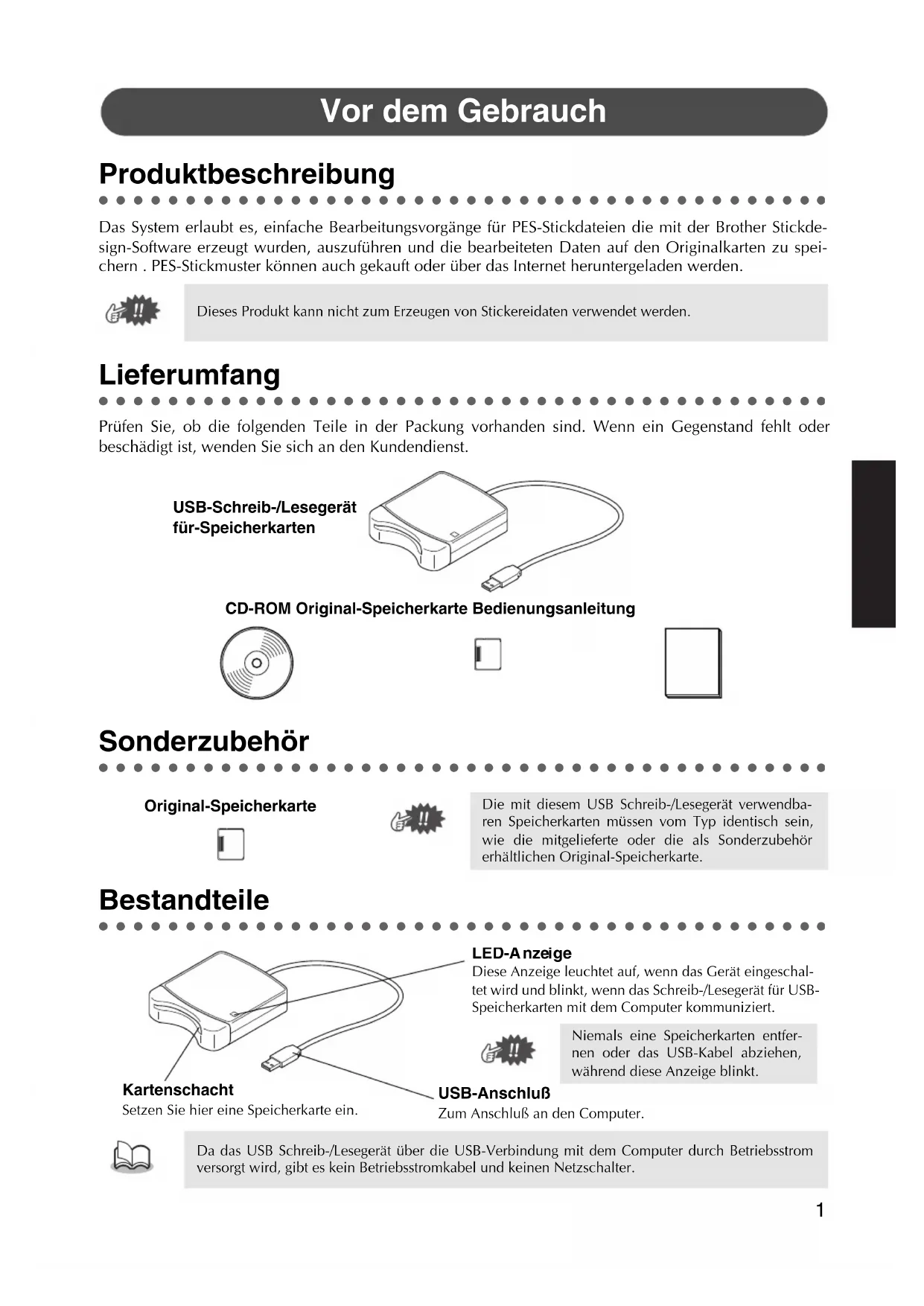

Das System erlaubt es, einfache Bearbeitungsvorgänge für PES-Stickdateien die mit der Brother Stickde-sign-Software erzeugt wurden, auszuführen und die bearbeiteten Daten auf den Originalkarten zu spei-chern . PES-Stickmuster können auch gekauft oder über das Internet heruntergeladen werden. ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

Prüfen Sie, ob die folgenden Teile in der Packung vorhanden sind. Wenn ein Gegenstand fehlt oderbeschädigt ist, wenden Sie sich an den Kundendienst. ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

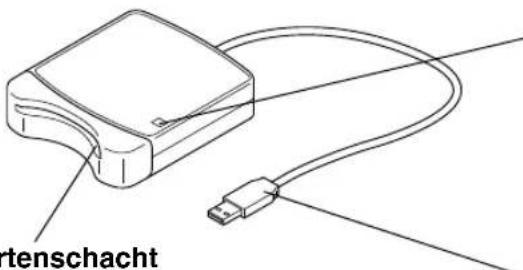

Bestandteile Dieses Produkt kann nicht zum Erzeugen von Stickereidaten verwendet werden. Die mit diesem USB Schreib-/Lesegerät verwendba-ren Speicherkarten müssen vom Typ identisch sein,wie die mitgelieferte oder die als Sonderzubehörerhältlichen Original-Speicherkarte. Da das USB Schreib-/Lesegerät über die USB-Verbindung mit dem Computer durch Betriebsstromversorgt wird, gibt es kein Betriebsstromkabel und keinen Netzschalter. Vor dem Gebrauch CD-ROM Original-Speicherkarte BedienungsanleitungUSB-Schreib-/Lesegerät für-SpeicherkartenOriginal-SpeicherkarteUSB-AnschlußZum Anschluß an den Computer.

ge Diese Anzeige leuchtet auf, wenn das Gerät eingeschal-tet wird und blinkt, wenn das Schreib-/Lesegerät für USB-Speicherkarten mit dem Computer kommuniziert.Niemals eine Speicherkarten entfer-nen oder das USB-Kabel abziehen,während diese Anzeige blinkt.KartenschachtSetzen Sie hier eine Speicherkarte ein.

Installation Dieser Abschnitt beschreibt die Installation von Treiber und Applikationssoftware. 1

Schalten Sie den Computer ein und starten Sie Windows. Beenden Sie alle anderen Applikationen. 2

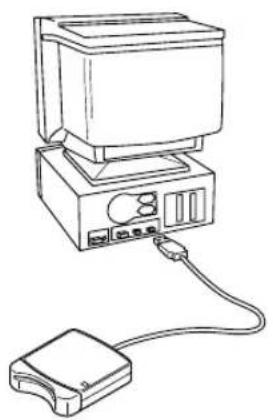

Stecken Sie den USB-Stecker in den

USB-Anschluß am Computer ein. Stellen Sie sicher, daß der Stecker vollständig eingesteckt ist. Computer IBM-PC oder kompatibler Computer, ausgestattet mit USB-Anschluß Betriebssystem Windows 98, Me, XP oder 2000 Prozessor Pentium 133 MHz oder höher Speicher Minimum 32 MB (64 MB oder mehr empfohlen) Freier Festplattenspeicher Minimum 10 MB Monitor SVGA (800 × 600), 16 bit farbe oder höher Anschluß USB Ver. 1.1 Drucker Ein von Ihrem System unterstützter Drucker (für Druckmusterinformation) CD-ROM-Laufwerk Für Installation erforderlich • Betriebsstrom für dieses USB Schreib-/Lesegerät wird über die USB-Verbindung zugeführt. Schlie-ßen Sie das Schreib-/Lesegerät an den USB-Anschluß des Computers oder an einen Powered Huban, der ausreichend Strom zum Schreib-/Lesegerät für USB-Speicherkarten liefern kann. Wenn dasSchreib-/Lesegerät nicht auf diese Weise angeschlossen wird, kann es nicht richtig arbeiten. • Es kann sein, daß dieses Produkt mit bestimmten Computern und USB-Erweiterungskarten nichtrichtig arbeitet. Stellen Sie sicher, daß die Installation entsprechend den folgenden Anweisungen ausgeführt wird.Wenn die Installation unterbrochen oder nicht anweisungsgemäß ausgeführt wird, wird die Soft-ware nicht richtig installiert. Das folgende Installationsverfahren enthält Beschreibungen und Dialogfelder für Windows 98. Ein-zelne Schritte des Verfahrens und Dialogfelder für andere Windows-Versionen können leicht abwei-chen. Installation der Software

PE-DESIGNger.book Page 2 Monday, October 25, 2004 2:14 PMENGLISHENGLISHDEUTSCHENGLISHENGLISHENGLISH

Nach kurzer Zeit erscheint dieses erste

Dialogfeld des Hardware-Assistent.

Klicken Sie auf [Weiter].

Stellen Sie sicher, daß “Nach dem

besten Treiber für das Gerät suchen

(empfohlen)” gewählt ist, und klicken

Sie auf die Schaltfläche [Weiter] .

Setzen Sie die beiliegende CD-ROM in

das CD-ROM-Laufwerk des

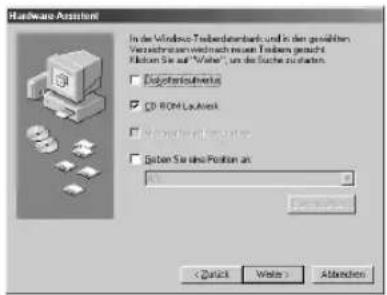

Wählen Sie “CD-ROM-Laufwerk”,

und nach 5 bis 10 Sekunden klicken Sie

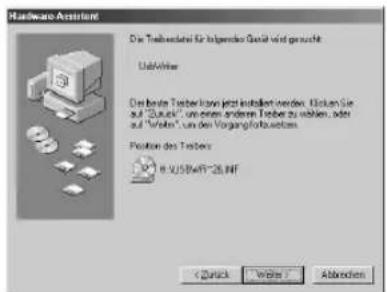

Wenn UsbWriter erscheint, klicken

Wenn das rechts gezeigte Dialogfeld

erscheint, klicken Sie auf [Fertig stellen] .

Damit ist die Installation der Treibersoftware

abgeschlossen. Bei Verwendung von XP wählen Sie “Soft-ware von einer Liste oder bestimmtenQuelle installieren (für fortgeschritteneBenutzer)” im ersten Bild des Assistentenund klicken dann [Weiter]. Je nach vorhandenen Betriebssystem kannauch das in Schritt 9 gezeigte Dialogfelderscheinen; der in Schritt 8 beschriebeneVorgang soll aber auf jeden Fall vor demWeitergehen zu Schritt 9 ausgeführt wer- den. Je nach vorhandenen Betriebssystem dieMeldung “Digitale Signature nicht gefun-den” erscheinen; die Installation kannaber fortgesetzt werden. Eine Meldung kann erscheinen, die zumNeustart des Computers auffordert; einNeustart ist aber noch nicht erforderlich,so daß Sie auf [Abbrechen] klicken kön- nen.

PE-DESIGNger.book Page 3 Monday, October 25, 2004 2:14 PMENGLISHENGLISHENGLISH DEUTSCH ENGLISHENGLISH

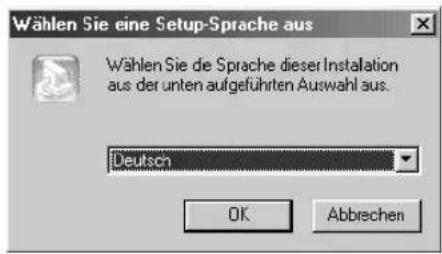

Das Dialogfeld Setup-Sprache wählen

erscheint. Wählen Sie die gewünschte

Sprache, und klicken Sie auf [OK].

Nach kurzer Zeit startet das

Installationsprogramm der Applikation

Wenn das Installationsprogramm nicht

automatisch startet:

1) Klicken Sie auf die Schaltfläche [Start].2) Klicken Sie auf [Ausführen] .Das Ausführen-Dialogfeld erscheint.3) Geben Sie den vollständigen Pfad für das Installationsprogramm an, und klicken Sie auf [OK], umdas Installationsprogramm zu starten.Beispiel: D:\Setup (falls “D” die Bezeichnung für das CD-Laufwerk ist). b

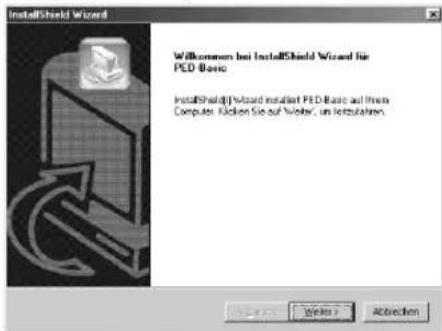

Wenn der Setup-Assistent erscheint,

klicken Sie auf [Weiter] , um mit der

Installation fortzufahren.

Klicken Sie auf [Weiter] , um die

Software im Standard-Ordner zu

Um die Software in einem anderen Ordner

1) Klicken Sie auf [Durchsuchen] . Wählen Sie

das Laufwerk und den Ordner (wenn erforder-

lich, geben Sie einen neuen Ordnernamen

2) Wenn der gewünschte Ordner gewählt ist,klicken Sie auf [OK].3) Unter “Zielpfad wählen” erscheint der gewählte Ordner. Klicken Sie auf [Weiter], um die Softwarein diesem Ordner zu installieren.

Klicken Sie auf [Zurück] , um zum vorherigen Schritt zurückzugehen.

Klicken Sie auf [Abbrechen] für Abbruch der Installation. d

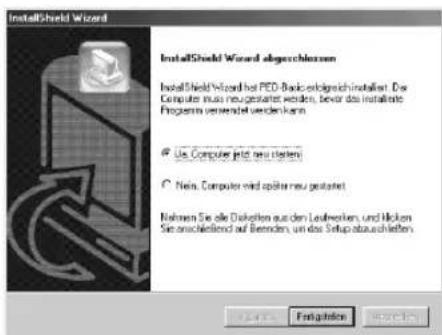

Wenn die Installation beendet ist,

erscheint das nebenstehende

Damit ist die gesamte Einrichtung beendet. Bei Windows 98 und Me muß der Com-puter neu gestartet werden. Klicken Sieauf jeden Fall auf [Neu starten] , um dasSetup abzuschließen. Bei anderen Betriebssystemen ist es nichterforderlich, den Computer neu zu starten.Klicken Sie auf [Fertigstellen], um dasSetup abzuschließen. PE-DESIGNger.book Page 4 Monday, October 25, 2004 2:14 PMENGLISHENGLISHDEUTSCHENGLISHENGLISHENGLISH

● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

Online-Registrierung

Wenn Sie rechtzeitig über Upgrades informiert werden und Informationen über zukünftige Produktent-wicklungen und -verbesserungen erhalten möchten, können Sie Ihr Produkt wie im folgenden beschrie-ben auf einfache Weise Online registrieren lassen.Klicken Sie auf Online-Registrierung im Hilfe-Menü, um den zu installierenden Web-Browser zu startenund die Online-Registrierseite auf unserer Website zu öffnen.Außerdem können während der Registrierung auf Probe-Stickdaten kostenfrei von der Online-Registrier-seite auf unserer Website heruntergeladen werden.Einzelheiten zum Herunterladen finden Sie auf unserer Website. ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

Schalten Sie den Computer ein und starten Sie Windows.

Klicken Sie auf die Schaltfläche Start in der Symbolleiste, wählen Sie [Einstellungen]

und klicken Sie auf [Systemsteuerung].

Im Systemsteuer Fenster doppelklicken auf “Software”.

In Eigenschaften des Software-Dialogfeldes wählen Sie die betreffende Software aus

und klicken auf [Hinzufügen/Entfernen].

● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

Technischer Kundendienst

Bitte wenden Sie sich an den Technischen Kundendienst, wenn Sie ein Problem haben.Die Adresse des technischen Kundendienst können Sie aus der Website des Unternehmens ersehen. Die Online-Registrierung ist in bestimmten Ländern und Regionen nicht möglich. Haben Sie die folgende Information bereit, wenn Sie sich an den technischen Kundendienst wenden.

• Hersteller und Modell Ihres PCs ebenso wie die verwendete Windows-Version. (Bitte prüfen Siedie Systemanforderungen für dieses Produkt erneut. Siehe Seite 2.) • Informationen über erscheinende Fehlermeldungen.

PE-DESIGNger.book Page 5 Monday, October 25, 2004 2:14 PMENGLISHENGLISHENGLISH DEUTSCH ENGLISHENGLISH

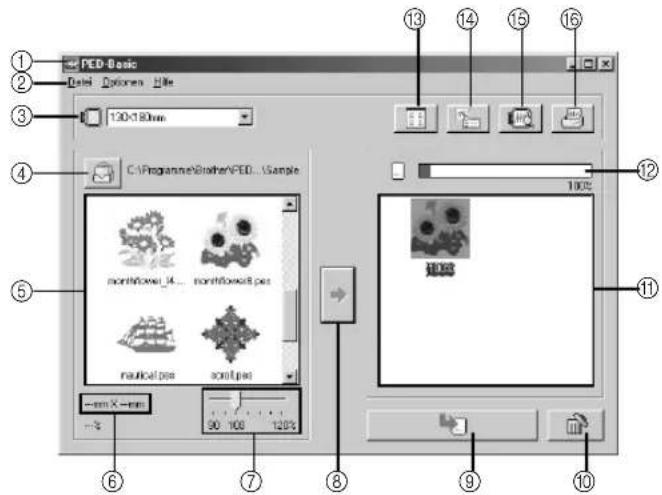

Titelleiste Erlaubt es, die Größe des Fensters einzustellen oder die Software zu beenden.

Menüleiste Enthält die Befehle für die verschiedenen Funktionen, die ausgeführt werden können.(Siehe Seite 10, “Befehle der Menüleiste”)

Rahmengrößen-Wähler Dient zum Wählen der Größe des Stickrahmens, der mit der Stickmaschine verwendetwerden kann. (Siehe Seite 8, “Größe des Stickrahmens wählen.”)

Durchsuchen-Schaltfläche () Wählen Sie den Ordner, in dem die Muster-Datei (.pes) gespeichert ist. (Siehe Seite 8,“Den Ordner wählen.”)

Liste der verfüg-baren Muster Bilder der Muster-Dateien (.pes), die im gewählten Ordner nach dem Klicken von ( 4

) gespeichert wurden, werden hier gezeigt. Der Dateiname erscheint unter dem jeweiligen Bild.

Größenanzeige Zeigt die Größe des in der “Liste der verfügbaren Muster” (

5 ) gewählten Musters an. Erste Schritte

Wählen Sie nicht eine Rahmengröße, die größer als der maximal mit

Ihrer Stickmaschine verwendbare Stickrahmen ist. Die erzeugte Karte

arbeitet sonst nicht richtig mit der Stickmaschine.

Wenn Sie die Rahmengröße ändern, während Stickmuster gewählt wer-

den, entfernen Sie die bereits gewählten Muster.

Einzelheiten über (.pes)-Dateien siehe “Produktbeschreibung” auf Seite 1.

Muster, die zu groß sind oder zu viele Stiche für die Stickrah-

mengröße haben, oder mit dem “Rahmengrößen-Wähler” (3),

gewählt wurden werden mit einem roten durchgestrichen.

Muster, die größer als die spezifizierte Stickrahmengröße

sind, sind mit einem gelben markiert. Das Programm

verkleinert das Design automatisch, so daß es in die ein-

gegebene Rahmengröße paßt. Es ist möglich, das Design

mit dem “Mustergrößen-Schieber” (7) zu verkleinern,

aber 90% ist dabei den höchsten Verkleinerungsgrad dar. • Muster, die für den optionalen extragroßen Stickrahmen erzeugt wurde, sind mit dem Symbol markiert. • Steht nur zur Verfügung, wenn ein Muster aus der “Liste der verfüg- baren Muster” ( 5) gewählt ist.• Wenn die Größe des Musters geändert wird, wird die neue Muster- größe hier gezeigt.

PE-DESIGNger.book Page 6 Monday, October 25, 2004 2:14 PMENGLISHENGLISHDEUTSCHENGLISHENGLISHENGLISH

Schieber Kann verwendet werden, um die Größe des in der “Liste der verfügbaren Muster” (

) gewählten Musters zu ändern. Die Mustergröße kann in einem Maßstab von 90% bis120% geändert werden. (bitte beachten: Stickdichte verändert sich!)

fläche ( ) Klicken Sie auf diese Schaltfläche, um das aus der “Liste der verfügbaren Muster” (

) gewählte Muster zur “Liste der gewählten Muster” (

A ) hinzuzufügen. (Siehe Seite 8,“Die Muster wählen.”)

fläche ( ) Klicken Sie auf diese Schaltfläche, um die in der “Liste der gewählten Muster” (

) gezeigten Muster auf eine Speicherkarte zu schreiben. (Siehe Seite 9, “Stickmuster aufeine Speicherkarte übertragen.”)

fläche ( ) Klicken Sie auf diese Schaltfläche, um das in der “Liste der gewählten Muster” (

) gewählte Muster zu entfernen.

8 ) gewählte Muster werden hier gezeigt. Die Daten werden in der gezeigtenReihenfolge auf eine Speicherkarte geschrieben.

Anzeige Zeigt die Kapazität der in der “Liste der gewählten Muster” (

A ) gewählten Muster an.(Siehe Seite 9, “Ablesen der Kartenkapazität-Anzeige: ”)

() Klicken Sie auf diese Schaltfläche, um die Größe der Musteranzei-gen in der Liste zwischen groß und klein umzuschalten.

() Klicken Sie auf diese Schaltfläche, um die Information (Größe,Anzahl der Stiche und Farben) für das in der “Liste der verfügbarenMuster” (

5 ) oder in “Liste der gewählten Muster” (

A ) gewählteMuster zu zeigen.

fläche ( ) Klicken Sie auf diese Schaltfläche, um ein dreidimensionales Bild des in “Liste der verfüg-baren Muster” (

) oder in “Liste der gewählten Muster” (

) gewählte Muster zu zeigen.

() Klicken Sie auf diese Schaltfläche, um die Information für das Muster, das in der “Listeder verfügbaren Muster” (

5 ) oder in “Liste der gewählten Muster” (

A ) gewählt ist, ent-sprechend Einstellung nach Klicken von [Datei] und [Druckeinstellungen] auszudruk- ken. Das Muster kann nicht größer als die Größe des gewählten Rahmenseingestellt werden. • Die neue Größe kann mit der “Größenanzeige” (6) geprüft werden. • Steht nur zur Verfügung, wenn ein Muster aus der “Liste der verfüg-baren Muster” (5) gewählt ist.Beispiel)Steht nur zur Verfügung, wenn ein Mustergewählt ist. Klicken Sie auf die rechts unten im Dialogfeld gezeigte Schaltfläche, um

die Anzeigevergrößerung wie unten beschrieben zu ändern. Zoomt so, daß das Bild das Dialogfeld fülltZoomt so, daß das Muster relativ zur Größe des Stickrahmens gezeigt wird.Steht nur zur Verfügung, wenn ein Muster gewählt ist.

PE-DESIGNger.book Page 7 Monday, October 25, 2004 2:14 PMENGLISHENGLISHENGLISH DEUTSCH ENGLISHENGLISH

1 Die Software starten. Vom Desktop doppelklicken Sie auf das rechts gezeigte Symbol.

2 Größe des Stickrahmens wählen. Mit dem Rahmengrößen-Wähler wählen Sie die Größe des Stickrah- mens, der mit Ihrer Stickmaschine verwendet werden kann.

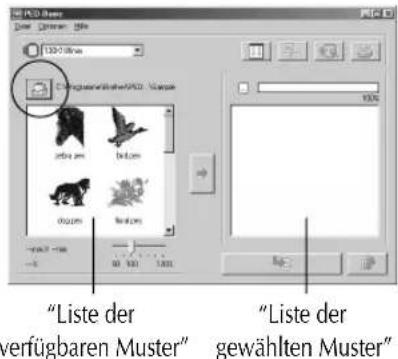

3 Den Ordner wählen. 1)

Klicken Sie auf . Das Ordner-Dialogfeld erscheint. WählenSie den Ordner, indem die Muster-Datei (.pes) gespeichert ist,und klicken Sie auf [OK].2) Bilder und Dateinamen für die im gewählten Ordner gespei- cherten Muster-Dateien erscheinen in der “Liste der verfügba- ren Muster”

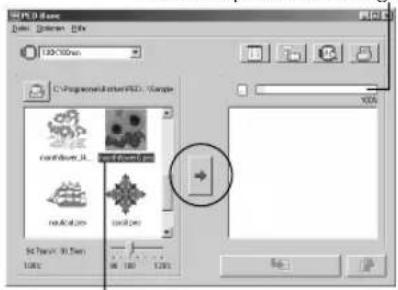

4 Die Muster wählen. 1) In der “Liste der verfügbaren Muster” klicken Sie auf das Muster, das Sie auf die Karte schreiben wollen. Das markierteMuster wird gewählt.2) Dann klicken Sie , um das gewählte Muster der “Liste dergewählten Muster” hinzuzufügen. 3) Setzen Sie diesen Vorgang für alle Muster fort, die Sie auf eineSpeicherkarte schreiben wollen. 4) Durch Betrachten der “Kartenkapazität-Anzeige” bei diesem Vorgang können Sie planen, welche Muster Sie auf der Spei-cherkarte speichern möchten. Stellen Sie sicher, daß das Schreib-/Lesegerät am USB-Anschluß des Computers

angeschlossen ist und daß eine Speicherkarte eingesetzt ist.

Wählen Sie keine Rahmengröße, die größer als der maximal mit

Ihrer Stickmaschine verwendbare Stickrahmen ist. Die erzeugte

Karte arbeitet sonst nicht richtig mit der Stickmaschine.

Wenn eine Speicherkarte gewählt wurde , können

die auf der eingesetzten Karte gespeicherten Muster

Wenn Muster auf der Karte sind, die Sie nicht löschen

wollen, müssen Sie diese zur “Liste der gewählten

Muster” hinzufügen. (Siehe Seite 8, “Die Muster wäh-

Wenn eine Speicherkarte gewählt wurde, können die auf der eingesetzten Kartegespeicherten Muster gesehen werden. •

Wenn sich Muster auf der Karte befinden, die Sie nicht löschen möchten, fügen Sie diese zuerst

der “Liste der gewählten Muster” hinzu. “Liste der verfügbaren Muster”“Liste der gewählten Muster”Markiert“Kartenkapazität-Anzeige” PE-DESIGNger.book Page 8 Monday, October 25, 2004 2:14 PMENGLISHENGLISHDEUTSCHENGLISHENGLISHENGLISH

9 Ablesen der Kartenkapazität-Anzeige: Der Teil, der die gewählten Muster zeigt, erscheint in bla, und der freie Speicherplatz erscheint in hellblau.Wenn der Teil, der die gewählten Muster zeigt, in rot erscheint, hat die Größe der gewählten Muster die Kapazität der Speicherkarte überschritten.

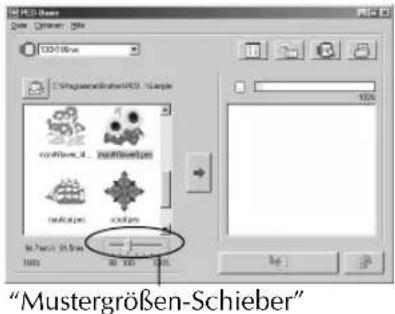

Größe des Musters anpassen. 1) Zur Größenanpassung des Musters klicken Sie auf das Muster in der “Liste der verfügbaren Muster”, um es zu markieren.

2) Verwenden Sie den “Mustergrößen-Schieber”, um die Größe des Musters zu ändern, und klicken Sie auf .

Stickmuster auf eine Speicherkarte übertragen.

Nachdem die Stickmuster die übertragen werden sollen ausgewählt sind...

1) Prüfen Sie, ob eine Speicherkarte in das Schreib-/Lesegerät eingesetzt ist. 2) Klicken Sie auf , um die Daten auf die Karte zu schrei-ben. Die Daten werden auf die Speicherkarte geschrieben,nachdem allen Daten, die sich auf der Speicherkarte befun-den haben gelöscht sind.Nach kurzer Zeit ist der Datenschreibvorgang beendet.Die beschriebene Speicherkarte kann jetzt mit der Stickmaschine verwendet werden. ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

Zum Wählen von Mustern klicken Sie auf das Bild für das Muster in der “Liste der verfügbaren Muster”.

Möchten Sie mehrere Muster wählen, halten Sie die Strg-Taste oder Shift-Taste gedrückt, während Sie auf

die Muster klicken oder mit den Funktionen Ziehen/Ablegen arbeiten. Die verschiedenen Schaltflächen,

die zur Verfügung stehen, während die Muster gewählt werden, erscheinen deutlich; die Schaltflächen die nicht zur Verfügung stehen, erscheinen abgeblendet. ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

Wählen Sie ein Muster, und klicken Sie auf das gewählte Muster mit der rechten Maustaste, um ein Pop-

up-Menü abzurufen, das die verschiedenen zur Zeit verfügbaren Funktionen enthält.

Die Mustergröße kann in einem Maßstab von 90% bis

120% geändert werden.

Außerdem kann die Mustergröße nicht so eingestellt

werden, daß die Größe des gewählten Stickrahmens

Diese Funktion steht nicht zur Verfügung, wenn mehr als

ein Muster gewählt ist.

Wenn sich bereits Muster auf der Karte befinden, die Sie nicht löschen wollen, wählen Sie die Karte

im Ordner-Dialogfeld und fügen dann die Muster zur “Liste der gewählten Muster” hinzu.

Nicht die Karte entfernen oder das USB-Kabel abziehen, während Daten auf die Karte übertragen

werden (während die LED blinkt).

Rot: Kapazität überschritten “Mustergrößen-Schieber”

Druckt die Information (Größe, Anzahl der Stiche und Farben) für das gewählte Muster entsprechend den Druckeinstellungen. ●●

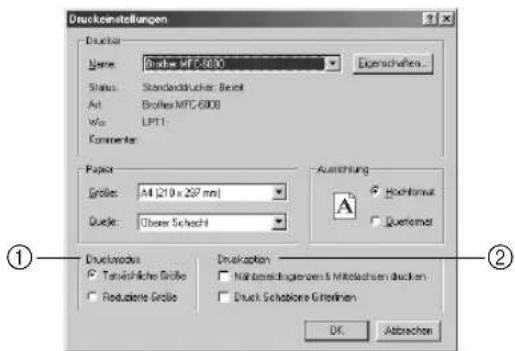

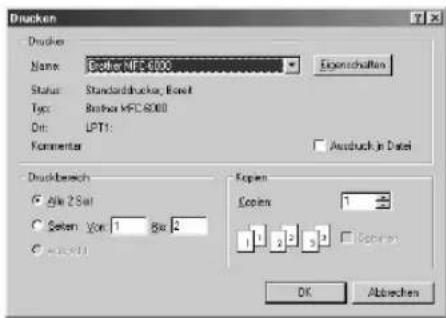

Druckeinstellungen Erlaubt es, die Druckereinstellungen einzugeben. 1 Wählen Sie ein Muster aus der “Liste der verfügbaren Muster” oder der “Liste der gewählten Muster”. 2 Klicken Sie auf [Datei] und dann [Drucken] in der Menüleiste, oder klicken Sie auf . Das Drucken-Dialogfeld erscheint. 3 Wählen Sie die gewünschten Einstellungen. (“Druckbereich”, “Kopien”, usw.)

4 Klicken Sie auf [OK], um den Druckvorgang zu starten. ◆ Klicken Sie auf [Abbrechen], um den Vorgang zu stoppen. ◆ Klicken Sie auf [Eigenschaften], um die Drucker-Eigenschaften zu ändern. 1 Klicken Sie auf [Datei] und dann [Druckeinstellungen] in der Menüleiste. Das Druck-Setup-Dialogfeld erscheint. 2 Wählen Sie die geeigneten Einstellungen für “Papier” und “Ausrichtung”. 3 Wählen Sie die gewünschten Einstellungen für “Druckmodus” und “Druckoption”. 4 Klicken Sie auf [OK], um die Eingaben zu bestätigen. ◆ Klicken Sie auf [Abbrechen], um den Vorgang zu stoppen. ◆ Klicken Sie auf [Eigenschaften], um die Drucker-Eigenschaften zu ändern. Befehle der Menüleiste FunktionVerfahren Die Druckinformation ist je nach gewähltem Muster und den eingegebenen

unterschiedlich. (Siehe Seite 10, “Druckeinstellungen”.

) FunktionVerfahren 1

Druckvorschau Erlauben en es, die Seiten vor dem Ausdruck zu betrachten. Über Druckmodus und Druckoption: 1 Druckmodus Tatsächliche Größe: Für jedes Muster wird ein Bild in tatsächlicher Größe auf der ersten Seite gedruckt, (Größe,Anzahl der Stiche und Farben) folgen auf derzweiten Seite. Reduzierte Größe: Für jedes Muster wird ein verkleinertes Bild desMusters und die Muster-Information auf einerSeite ausgedruckt. 2 Druckoption Nähbereichsgrenzen & Mittelachsen durucken: Der Nähbereich des Musters und die Mittelach-sen werden in schwarz gedruckt. Die Einstellung steht nur zur Verfügung, wenn die “Tatsächliche

Größe” für “Druckmodus” gewählt ist. Druck Schablone Gitterlinien: Ein grünes Raster wird gedruckt, um das Raster aufdem mit dem Stickrahmen für Ihre Maschine mitge-lieferten Stickblatt darzustellen. 1

Wählen Sie ein Muster aus der “Liste der verfügbaren Muster” oder der

“Liste der gewählten Muster”.

Die gedruckten Seiten können mit Druckvorschau betrachtet werden. Prüfen Sie die Seiten, bevor sie gedruckt werden.Erste Seite Zweite SeiteErste Seite• Bei beiden Einstellungen wird der Dateiname auf allen Seiten aufgedruckt. • Bei Mustern für optionale Rahmen (100 × 172 mm und 130 × 300 mm) wird ein Bild des gesamten Musters auf der ersten Seite gedruckt. Auf den folgenden Seiten wirdein Bild auf den verschiedenen Sektionen, die das Muster ausmachen, und dieMusterinformation entsprechend der gewählten Drucktyp-Einstellung gedruckt.NähbereichMittelachsenRasterWenn Sie das Rasterblatt ausschneiden, können Sie es als Schablone zum positionie-ren des Designs auf Ihrem Stoff verwenden. Die Größe des gedruckten Rasters kann sich leicht von dem auf den Stickblättern für manche Heim-Stickmaschinen gedruckten unterscheiden. Funktion

Erlaubt es, die verwendete Maßeinheit (Millimeter oder Zoll) zu wählen.

Inhalt Zeigt die Hilfe-Information für diese Software an. 2 Klicken Sie auf [Datei], und dann auf [Druckvorschau] in der Menüleiste. Ein Bild des zum Druck gewählten Musters erscheint.

3 Klicken Sie auf [Schließen], um das Dialogfeld zu schließen. 1 Klicken Sie auf [Datei] und dann auf [Beenden] in der Menüleiste. Die Anwendung wird sofort beendet. 1 Klicken Sie auf [Optionen] und dann auf [Maßeinheit wählen] in der Menüleiste. Das Dialogfeld Maßeinheit wählen erscheint. 2 Wählen Sie die gewünschte verwendete Maßeinheit (mm oder Zoll). 3 Klicken Sie auf [OK], um die Eingaben zu bestätigen. ◆ Klicken Sie auf [Abbrechen], um den Vorgang zu stoppen. Die gedruckte Information ist je nach den

vorhandenen Druckeinstellungen unter- schiedlich. (Siehe Seite 10, “Druckeinstellun-

gen”.) FunktionVerfahrenFunktionVerfahrenFunktion PE-DESIGNger.book Page 12 Monday, October 25, 2004 2:14 PMENGLISHENGLISHDEUTSCHENGLISHENGLISHENGLISH

Hilfe verwenden Erklärt die Verwendung des On-Screen-Hilfesystems. ●●

Online-Registrierung Zeigt die Online-Registrierungsseite aus unserer Website. ●●

Über PED-Basic Zeigt die Information über Version und Urheberrecht. 1

Klicken Sie auf [Hilfe] und dann auf [Inhalt] in der Menüleiste. Die Inhalte des Hilfe-Menüs erscheinen. 1

Klicken Sie auf [Hilfe] und dann auf [Hilfe verwenden] in der Menüleiste. Die Windows-Standardanleitung der Verwendung des Hilfe-Systems erscheint. 1

Klicken Sie auf [Hilfe] und dann auf [Online-Registrierung] in der

Der installierte Browser startet, und die Online-Registrierungsseite der

Brother Website wird geöffnet.

Klicken Sie auf [Hilfe] und dann auf [Über PED-Basic] in der Menüleiste. Ein Dialogfeld wird geöffnet. 2

Klicken Sie auf [OK], um das Dialogfeld zu schließen.

Verfahren Diese Funktion arbeitet nur, wenn die Browser-Software richtig installiert und eineInternet-Verbindung hergestellt ist. * Die Online-Registrierung ist in bestimmten Ländern und Regionen nicht möglich. Einzelheiten siehe Seite 5. Funktion

Technische dienst 5

Contrat de licence de logiciel

Herzlichen Glückwunsch zum Kauf dieses Brother Produktes.

Die folgenden Vereinbarungen gelten für dieses Produkt. Nur Anwender, die diesen Vereinbarungen zustimmen, dürfen dieses

Produkt verwenden. Bevor Sie die Verpackung öffnen, lesen Sie bitte die folgende “Lizenzvereinbarung” sorgfältig durch.

Durch Öffnen der CD-ROM-Verpackung stimmen Sie den Vereinbarungen zur Verwendung des Produktes zu. Das Produkt

kann nicht zurückgegeben werden, nachdem die Verpackung geöffnet wurde.

Software-Lizenzvereinbarung

Allgemeine Bedingungen

Dies ist eine Vereinbarung zwischen Ihnen (dem Endanwender) und unserem Unternehmen zur Verwendung des Produktes.

Verwendung dieses Produktes

Der Anwender darf das Produkt auf einem Computer installieren und verwenden.

Begrenzung von Kopiervorgängen

Der Anwender darf dieses Produkt nicht kopieren, ausgenommen zu dem ausdrücklichen Zweck der Datensicherung.

Begrenzung von Modifikationen

Der Anwender darf dieses Produkt auf keine Weise modifizieren oder zerlegen.

Begrenzungen von Übertragung

Diese Software darf nicht an Dritte übertragen oder von Dritten verwendet werden.

Wir übernehmen keine Verantwortung für Ihre Wahl oder Verwendung dieses Produktes oder für Schäden jedwe-

der Art, die durch die Verwendung dieses Produktes entstehen können.

Dieses Produkt unterliegt dem Urheberrechtsschutz.

Read the following before opening the CD-ROM packet

Lire les instructions suivantes avant d’ouvrir le coffret du CD-ROM Lesen Sie folgendes, bevor Sie die CD-ROM-Verpackung öffnen.
