BEDIENUNGSANLEITUNG Innovis 780D BROTHER

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Einführung Dieses Handbuch enthält Beschreibungen zur Übertragung von Stickmustern von USB-Medien in die Maschine. Informationen über andere Maschinenfunktionen und -anwendungen finden Sie in der Bedienungsanleitung.

Verwenden der Speicherfunktion

Vorsichtsmaßnahmen bei der Verwendung von Stickdaten Beachten Sie die folgenden Vorsichtsmaßnahmen, wenn Sie andere als die in dieser Maschine erstellten und gespeicherten Daten verwenden.

■ Verwendbare Stickdatentypen• Für diese Maschine können nur PES- und DST-Stickdatendateien verwendet werden. Wenn Sie andere als die mit den Original-Datenentwurfssystemen oder Stickmaschinen gespeicherten Daten verwenden, kann es zu Funktionsstörungen der Maschine kommen. ■ Verwendbare USB-MedientypenStickdaten können von einem beliebig großen USB-Flashlaufwerk (USB-Flashspeicher) gelesen werden.

z An den USB-Anschluss dieser Maschine kann nur ein USB-Flashlaufwerk (USB-Flashspeicher) angeschlossen werden. z Manche USB-Medien sind mit dieser Maschine ggf. nicht kompatibel. Weitere Informationen dazu finden Sie auf unserer Website. z Wenn Sie USB-Medien mit Zugriffsanzeige verwenden, beginnt die Zugriffsanzeige nach dem Einsetzen in den Computer oder in die Maschine zu blinken, und es kann 5 bis 6 Sekunden dauern, bis das Medium erkannt wird. (Diese Zeit ist vom USB-Medium abhängig.)z Weitere Informationen finden Sie in der Bedienungsanleitung zu Ihrem USB-Medium.

z In Dateinamen können Buchstaben und Zahlen verwendet werden. Enthält der Dateiname nicht mehr als acht Zeichen, wird er vollständig am Bildschirm dargestellt. Ist der Dateiname länger als acht Zei-chen, werden nur die ersten sechs Zeichen, gefolgt von „~“ und einer Zahl, angezeigt.Dies gilt nur für DST-Stickdatendateien.z Es werden nur die Namen von DST-Dateien angezeigt. ■ Vorsichtsmaßnahmen bei der Erstellung und Speicherung von Stickdaten mit dem Computer• Wenn der Dateiname der Stickdaten nicht identifiziert werden kann (z. B. weil der Name Sonderzeichen enthält), wird die Datei nicht angezeigt. Ändern Sie in diesem Fall den Namen der Datei. Wir empfehlen die Verwendung der 26 Buchstaben des Alphabets (Groß- und Kleinbuchstaben), der Ziffern 0 bis 9, „-” und „_”.• Die Größe aller Designs darf 18 (H) × 13 cm (B) (ca. 7 (H) × 5 Zoll (B)) nicht überschreiten. Passt das gewählte Muster nicht in das 18 (H) × 13 cm (B) (ca. 7 (H) × 5 Zoll (B)) große Stickmusterfeld, es sei denn, es wird um 90 Grad gedreht, erscheint eine Meldung mit der Frage, ob Sie das Stickmuster um 90 Grad drehen möchten. ● Bei Verwendung von anderen als den Original-Musterdaten kann der Faden reißen oder die

Nadel abbrechen, wenn eine zu feine Stichdichte verwendet wird oder drei oder mehr Stiche

übereinander gestickt werden. In diesem Fall sollten Sie die Stickdaten mit der PE-Design

Software bearbeiten.7

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

• „.pes”-Dateien, deren gespeicherte Anzahl von Stichen, Farben oder kombinierten Mustern die angegebenen

Grenzwerte überschreitet, können nicht angezeigt werden. Bearbeiten Sie das Stickmuster so mit einem unserer

Original-Datenentwurfssysteme, dass es der erforderlichen Spezifikation entspricht.

• Die Maschine erkennt Stickdaten auch, wenn die Stickeinheit nicht angeschlossen ist.

• Speichern Sie die Stickmuster im Hauptinhaltsverzeichnis des USB-Mediums. Wenn Stickdaten in einem Ordner des

USB-Mediums gespeichert werden, können sie nicht von der Maschine geladen werden.

Tajima-Stickdaten (.dst)

• Wenn eine DST-Datei importiert wird, können Sie das Design nur durch Auswahl des Musters (Dateiname) anzeigen.

Drücken Sie dann , um das Design im Bildschirm anzuzeigen.

Übertragen von Stickmustern

vom Computer in die Maschine

z An den USB-Anschluss dieser Maschine

kann nur ein USB-Flashlaufwerk (USB-

Flashspeicher) angeschlossen werden.

z Ein Stickmuster kann nur von einem USB-

Medium, das maximal 200 Stickmuster

enthält, in die Maschine übertragen werden.

z Es können keine Stickmuster in die

Maschine übertragen werden, wenn auf dem

USB-Medium Daten für mehr als 200

Stickmuster gespeichert sind. Verringern Sie

in diesem Fall die Anzahl der auf dem USB-

Medium gespeicherten Stickmuster.

z Außerdem kann es sein, dass keine

Stickmuster in die Maschine übertragen

werden können, auch wenn weniger als 200

Stickmuster auf dem USB-Medium

gespeichert sind, wenn die Stickmuster zu

viele Farben enthalten (die Anzahl kann

innerhalb der Stickmuster variieren).

Verringern Sie auch in diesem Fall die

Anzahl der auf dem USB-Medium

gespeicherten Stickmuster.

z Speichern Sie die Stickmuster im

Hauptinhaltsverzeichnis des USB-Mediums.

Wenn Stickdaten in einem Ordner des USB-

Mediums gespeichert werden, können sie

nicht von der Maschine geladen werden.

Setzen Sie das USB-Medium in den USB-

Anschluss des Computers ein.

a USB-Anschluss am Computer

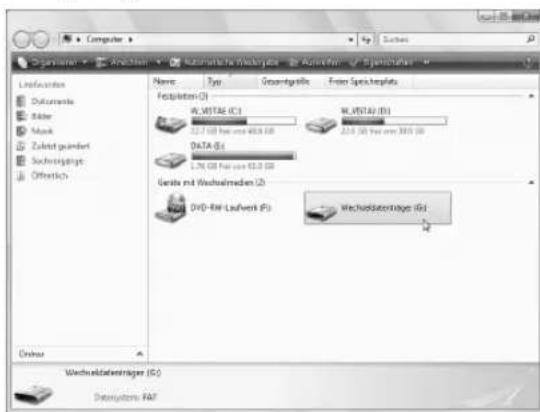

Das Symbol „Wechseldatenträger“ wird in

„Computer (Arbeitsplatz)“ auf dem Computer

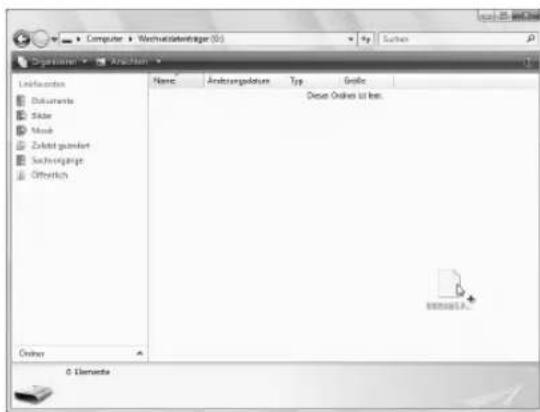

Kopieren Sie das Stickmuster auf den

„Wechseldatenträger”.8

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

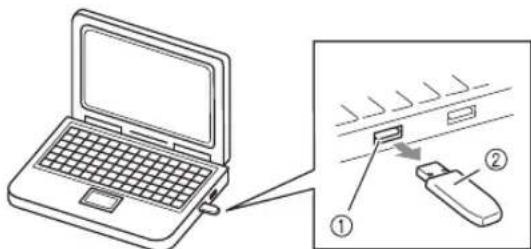

Trennen Sie das USB-Medium vorsichtig vom

USB-Anschluss des Computers.

a USB-Anschluss am Computer

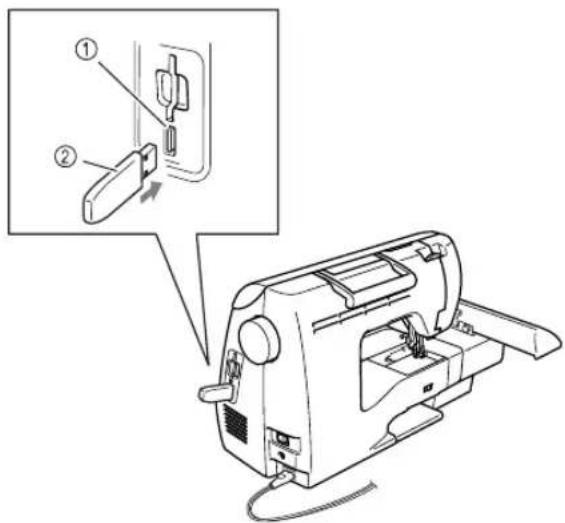

Setzen Sie das USB-Medium in den USB-

Anschluss der Maschine ein.

a USB-Anschluss (für ein USB-Flashlaufwerk

(USB-Flashspeicher))

X Die gespeicherten Muster werden angezeigt.

z Wenn die Meldung erscheint,

enthält das USB-Medium ggf. mehr als 200

Stickmuster oder Stickmuster, die

möglicherweise zu viele Farben enthalten

(wobei auch weniger als 200 Muster

gespeichert sein können).

Trennen Sie in diesem Fall das USB-Medium

von der Maschine, setzen es wieder in den

Computer ein und löschen Sie ein paar

Stickmuster vom USB-Medium.

Schließen Sie dann die Fehlermeldung in der

Maschine und wiederholen Sie die Prozedur

z Die Stickmuster-Dateinamen werden in

alphabetischer Reihenfolge angezeigt.

z Es werden nur die Namen von DST-Dateien

● Klicken Sie vor dem Trennen des USB-

Mediums auf das Symbol

„Hardwarekomponente entfernen oder

auswerfen“ in der Taskleiste von

2000 oder das Symbol

„Hardware sicher entfernen“ in der

Taskleiste von Windows

Trennen Sie dann, sobald der

Wechseldatenträger sicher entfernt

werden kann, das USB-Medium vom

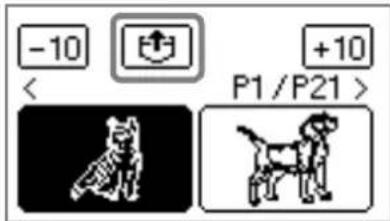

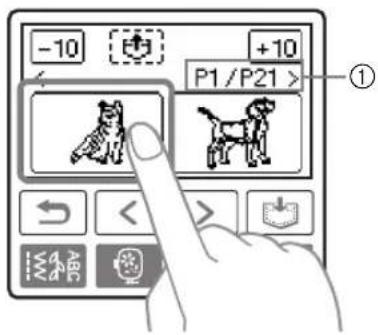

Wählen Sie das Muster, das Sie aufrufen

Die Bildschirme können Sie umschalten mit

(Vorherige Seite) und (Nächste Seite). a Nummer der gerade angezeigten Seite und Gesamtanzahl der Seiten •

Wird / gedrückt, erscheinen die

Muster in Schritten von jeweils 10

vorhergehenden bzw. weiteren Designs.

X Das ausgewählte Muster wird invertiert

hervorgehoben dargestellt.

X Das gespeicherte Muster wird abgerufen.

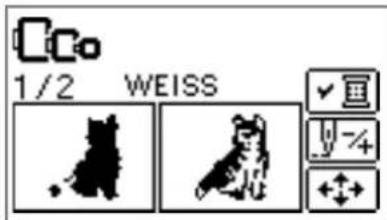

X Der Stickbildschirm wird angezeigt und Sie

können das geladene Muster sticken.

Passen Sie das Muster nach Belieben an und

beginnen Sie dann mit dem Sticken.

z In dieser Anleitung werden die Fehlermeldungen beschrieben, die USB-Verbindungen betreffen.

Weitere Informationen zu anderen Fehlermeldungen finden Sie in der Bedienungsanleitung.

Fehlermeldung Mögliche Ursache

Es wurde versucht, ein Stickmuster auszuwählen, nachdem das USB-

Medium mit dem betreffenden Muster getrennt und dann wieder ver-

Ohne USB-Medienverbindung wurde ein Muster aufgerufen.

Von einem USB-Flashlaufwerk (USB-Flashspeicher), das mehr als 200

Stickmuster enthält, wurde ein Stickmuster geladen.

Diese Meldung erscheint auch, wenn weniger als 200 Stickmuster auf

dem USB-Medium enthalten sind, aber die gespeicherten Stickmuster

sehr viele Farben enthalten.

Muster wird geladen10

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Aktualisieren der Maschinensoftware mit USB-Medien

Zum Laden von Softwareaktualisierungen für die Nähmaschine können Sie USB-Medien und einen Computer verwenden.

Wenn eine Software-Aktualisierung auf unserer Website „http://solutions.brother.com“ erhältlich ist, laden Sie bitte die

Datei(en) unter Beachtung der Anweisungen auf der Internetseite und den unten aufgeführten Schritten herunter.

Wenn Sie USB-Medien zur Aktualisierung der Software verwenden, achten Sie darauf, dass sich außer der

Upgrade-Datei keine anderen Daten auf dem USB-Medium befinden, bevor Sie mit der Aktualisierung beginnen.

z Die Aktualisierungsdatei kann von einem beliebig großen USB-Flashlaufwerk (USB-Flashspeicher)

z Wenn die Software der Maschine aktualisiert wird, werden gespeicherte Kombinationen aus

Buchstaben- und Dekorstichen gelöscht. Gespeicherte Stickmuster bleiben jedoch erhalten.

Halten Sie (Taste „Einstellungen“)

gedrückt und schalten Sie die Maschine ein.

X Der folgende Bildschirm wird angezeigt.

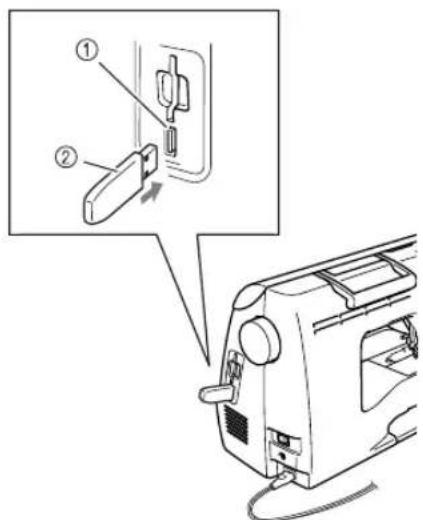

Setzen Sie das USB-Medium in den USB-

Anschluss der Maschine ein. Das Medium darf

nur die Upgrade-Datei enthalten.

a USB-Anschluss für Medien

z Wenn Sie USB-Medien mit Zugriffsanzeige

verwenden, beginnt die Zugriffsanzeige

nach dem Einsetzen in den Computer oder

in die Maschine zu blinken, und es kann 5

bis 6 Sekunden dauern, bis das Medium

erkannt wird. (Diese Zeit ist vom USB-

X Der folgende Bildschirm wird angezeigt.

Wenn ein Fehler auftritt, wird eine

Textfehlermeldung angezeigt. Schalten Sie zu

diesem Zeitpunkt die Maschine aus und beginnen

Sie erneut mit der Prozedur ab Schritt

Wenn der folgende Bildschirm angezeigt wird,

ist die Aktualisierung abgeschlossen.

Entfernen Sie das USB-Medium und schalten
