BEDIENUNGSANLEITUNG IDR501E GORENJE

DE Montage- und Gebrauchsanweisung

SK Návod k montáži a užití12

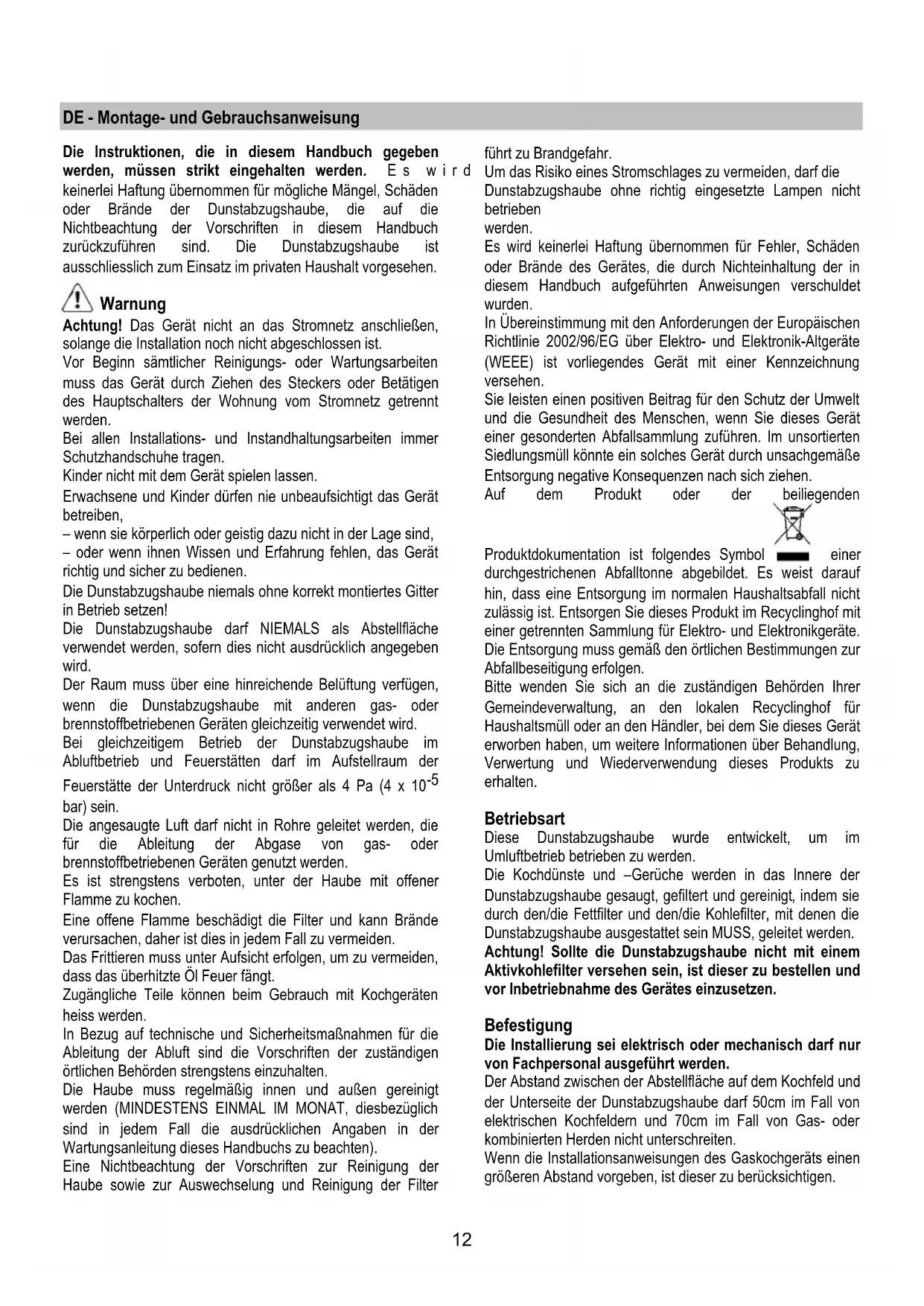

DE - Montage- und Gebrauchsanweisung

Die Instruktionen, die in diesem Handbuch gegeben

werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden

oder Brände der Dunstabzugshaube, die auf die

Nichtbeachtung der Vorschriften in diesem Handbuch

zurückzuführen sind. Die Dunstabzugshaube ist

ausschliesslich zum Einsatz im privaten Haushalt vorgesehen.

Achtung! Das Gerät nicht an das Stromnetz anschließen,

solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten

muss das Gerät durch Ziehen des Steckers oder Betätigen

des Hauptschalters der Wohnung vom Stromnetz getrennt

Bei allen Installations- und Instandhaltungsarbeiten immer

Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät

– wenn sie körperlich oder geistig dazu nicht in der Lage sind,

– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät

richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter

Die Dunstabzugshaube darf NIEMALS als Abstellfläche

verwendet werden, sofern dies nicht ausdrücklich angegeben

Der Raum muss über eine hinreichende Belüftung verfügen,

wenn die Dunstabzugshaube mit anderen gas- oder

brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im

Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10

Die angesaugte Luft darf nicht in Rohre geleitet werden, die

für die Ableitung der Abgase von gas- oder

brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener

Eine offene Flamme beschädigt die Filter und kann Brände

verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,

dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten

In Bezug auf technische und Sicherheitsmaßnahmen für die

Ableitung der Abluft sind die Vorschriften der zuständigen

örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt

werden (MINDESTENS EINMAL IM MONAT, diesbezüglich

sind in jedem Fall die ausdrücklichen Angaben in der

Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der

Haube sowie zur Auswechselung und Reinigung der Filter

führt zu Brandgefahr.

Um das Risiko eines Stromschlages zu vermeiden, darf die

Dunstabzugshaube ohne richtig eingesetzte Lampen nicht

Es wird keinerlei Haftung übernommen für Fehler, Schäden

oder Brände des Gerätes, die durch Nichteinhaltung der in

diesem Handbuch aufgeführten Anweisungen verschuldet

In Übereinstimmung mit den Anforderungen der Europäischen

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte

(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung

Sie leisten einen positiven Beitrag für den Schutz der Umwelt

und die Gesundheit des Menschen, wenn Sie dieses Gerät

einer gesonderten Abfallsammlung zuführen. Im unsortierten

Siedlungsmüll könnte ein solches Gerät durch unsachgemäße

Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

durchgestrichenen Abfalltonne abgebildet. Es weist darauf

hin, dass eine Entsorgung im normalen Haushaltsabfall nicht

zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit

einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur

Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer

Gemeindeverwaltung, an den lokalen Recyclinghof für

Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät

erworben haben, um weitere Informationen über Behandlung,

Verwertung und Wiederverwendung dieses Produkts zu

Diese Dunstabzugshaube wurde entwickelt, um im

Umluftbetrieb betrieben zu werden.

Die Kochdünste und –Gerüche werden in das Innere der

Dunstabzugshaube gesaugt, gefiltert und gereinigt, indem sie

durch den/die Fettfilter und den/die Kohlefilter, mit denen die

Dunstabzugshaube ausgestattet sein MUSS, geleitet werden.

Achtung! Sollte die Dunstabzugshaube nicht mit einem

Aktivkohlefilter versehen sein, ist dieser zu bestellen und

vor Inbetriebnahme des Gerätes einzusetzen.

Die Installierung sei elektrisch oder mechanisch darf nur

von Fachpersonal ausgeführt werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und

der Unterseite der Dunstabzugshaube darf 50cm im Fall von

elektrischen Kochfeldern und 70cm im Fall von Gas- oder

kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen

größeren Abstand vorgeben, ist dieser zu berücksichtigen.13

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf

dem Betriebsdatenschild im Innern der Haube angegeben ist.

Sofern die Haube einen Netzstecker hat, ist dieser an

zugänglicher Stelle an eine den geltenden Vorschriften

entsprechende Steckdose anzuschließen. Bei einer Haube

ohne Stecker (direkter Netzanschluss) oder falls der Stecker

nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter

anzubringen, der unter Umständen der Überspannung

Kategorie III entsprechend den Installationsregeln ein

vollständiges Trennen vom Netz garantiert.

ACHTUNG! Vor allem das Bauteil B (Befestigungsblech

an die Decke - Bild 1) ist mit einer (grün – gelben ) Leitung

ausgestattet welche an die Erdung des Hausanschlusses

verbunden werden muss. Bild 4

ACHTUNG! Die überschüssige Netzleitung muss

sicher verlegt werden (z.B. entfernt von Wärmequellen

wie Lampen und anderem), bei nicht Beachtung dieser

Anweisung könnten starke Schäden an dem Gerät oder

einen elektrischen Schlag des Benutzers verursachen.

Für weitere Informationen entnehmen Sie bitte aus den

Abbildungen Bild 6-18

ACHTUNG! Das ersetzen der Netzleitung darf nur von einen

genehmigten Kundendienst ausgeführt werden.

Die Abzugshaube ist mit Dübeln ausgestattet, die für die

meisten Wände/Decken geeignet sind. Trotzdem sollte ein

qualifizierter Techniker hinzugezogen werden, der

entscheidet, ob die Materialien für die jeweilige Wand/Decke

geeignet sind. Außerdem muß die Wand/Decke das Gewicht

der Abzugshaube tragen muss.

Beschreibung der Dunstabzugshaube

Achtung! Der Bedienstab wird mit der Ausstattung

geliefert und wird zu letzt installiert, bevor die Haube an

Stromverbindung angeschlossen wird.

Der Bedienstab in die vorgegebene Öffnung einsetzen

(siehe Abbildung in der Bedienanleitung) bis dieser in

den Schnappverschluss einrastet.

M. Seitlicher Filterhalter-Rahmen

O. Metall-Fettfilter

P. Fett- und Kohlefilterhalter-Rahmen

Q. Auslöser des Filterhalter-Rahmens

Bei starker Dampfentwicklung die höchste Betriebsstufe

einschalten. Es wird empfohlen, die Dunstabzugshaube schon

fünf Minuten vor Beginn des Kochvorganges einzuschalten

und sie nach dessen Beendigung noch ungefähr 15 Minuten

weiterlaufen zu lassen.

Die Dunstabzugshaube verfügt über eine “TOUCH-Steuerung

zur Bedienung der Beleuchtung und der Geschwindigkeit.

Für Hinweise zum richtigen Einsatz des Produktes lesen Sie

bitte die unten angegebene Anleitung.

Die Dunstabzugshaube verfügt zudem über eine

Fernbedienung zur Regulierung der Beleuchtung,

Geschwindigkeitsstufen und anderer Funktionen (bitte den

Abschnitt hinsichtlich der Funktionsweise der Fernbedienung

Automatische Einschaltfunktion

Die Dunstabzugshaube verfügt über einen Temperatursensor,

der die erste Absauggeschwindigkeit des Motors aktiviert,

sobald die Temperatur in der Nähe der Dunstabzugshaube

Der Benutzer kann die Geschwindigkeitsstufe jedoch

ausschalten bzw. ändern (siehe Abschnitt “Steuerung der

Absauggeschwindigkeit”).

Steuerung der Absauggeschwindigkeit (Leistung

Die Auswahl der Absauggeschwindigkeit ist zyklisch, und folgt

der Geschwindigkeitsabfolge “Stand-by - 1-2-3-4- Stand-by -1-

2-...", daher wird die Absauggeschwindigkeit bei jedem

Berühren der Taste T1 der Touch-Steuerung um eine Stufe

erhöht bis die Dunstabzugshaube ausgeschaltet wird (Stand-

Die Dunstabzugshaube kann auch bei jeder anderen

Geschwindigkeitsstufe ausgeschaltet werden (Stand-by),

indem die Taste T1 länger als 3 Sekunden gedrückt gehalten

Die aktuelle Absauggeschwindigkeit der Dunstabzugshaube

wird durch eine Led auf der Touch-Steuerung angezeigt, die

ihre Farbe je nach Absauggeschwindigkeit wie folgt wechselt:

Dunstabzugshaube in Stand-by: LED AUSGESCHALTET Absauggeschwindigkeit 1 –

grünes LED Absauggeschwindigkeit 2 – gelbes LED (bernsteinfarbig)

Absauggeschwindigkeit 3 –

rotes LED Absauggeschwindigkeit 4 –

rot blinkendes LED Hinweis: die 4. Geschwindigkeitsstufe bleibt 5 Minuten

eingeschaltet, danach schaltet der Motor zur 2.

Geschwindigkeitsstufe automatisch zurück.

Bei weiterer Berührung der Taste T1 schaltet sich der Motor

Die Fettfilter müssen gereinigt werden: grün blinkendes

LED (siehe Anweisungen “Rücksetzen und Konfiguration der

Filtersättigungsanzeige”)

Die Kohlefilter müssen gereinigt bzw. ausgewechselt

werden: die gelb blinkendes LED (bernsteinfarbig) (siehe

Anweisungen “Rücksetzen und Konfiguration der

Filtersättigungsanzeige”)

Hinweis: das Rücksetzen der Filtersättigungsanzeige kann

sowohl mit der Touch-Steuerung als auch mit der

Fernbedienung durchgeführt werden.

Steuerung der zentralen Beleuchtung

Die Beleuchtung kann ein- und ausgeschaltet werden, indem

die Taste T2 der Touch-Steuerung berührt wird.

Steuerung der seitlichen Beleuchtung (falls vorgesehen)

Die seitliche Beleuchtung kann ein- und ausgeschaltet

werden, indem die Taste T2 der Touch-Steuerung Sensors

LÄNGER gedrückt gehalten wird.

Durch ein LÄNGERES BERÜHREN dieser Taste kann auch

die Lichtstärke verändert werden.

Hinweis: Die Ein- und Ausschaltfunktionen wechseln

Die Einstellmöglichkeit der Lichtstärke steht nicht

Dunstabzugshauben mit Neonbeleuchtung nicht zur

Rücksetzen und Konfiguration der

Filtersättigungsanzeige

Die Haube auf die gewünschte Geschwindigkeitsstufe

einschalten (siehe Abschnitt oben “Steuerung der

Absauggeschwindigkeit”)

Rücksetzen der Fettfilter-Sättigungsanzeige grün

blinkendes LED auf der Touch-Steuerung

Bevor Sie den Rücksetzvorgang durchführen, gehen Sie

mit der Reinigung des Filters vor, wie im entsprechenden

Abschnitt beschrieben.

Die Taste T1 der Touch-Steuerung länger als 3 Sekunden

gedrückt halten; das LED hört auf zu blinken, weil der

Rücksetzvorgang durchgeführt worden ist. Die Haube schaltet

sich jetzt automatisch ab.

Rücksetzen der Kohlefilter-Sättigungsanzeige gelb

blinkendes LED (bernsteinfarbig))

Bevor Sie den Rücksetzvorgang durchführen, gehen Sie

mit der Reinigung des Filters vor, wie im entsprechenden

Abschnitt beschrieben.

Die Taste T1 der Touch-Steuerung länger als 3 Sekunden

gedrückt halten; das LED hört auf zu blinken, weil der

Rücksetzvorgang durchgeführt worden ist. Die Haube schaltet

sich jetzt automatisch ab.

Ausschalten der Kohlefilter-Sättigungsanzeige (für

besondere Anwendungen)

Die Haube ausschalten (siehe Abschnitt “Steuerung der

Absauggeschwindigkeit).

Die Taste T1 der Touch-Steuerung länger als 5 Sekunden

gedrückt halten; das LED blinkt grün, weil die Kohlefilter-

Sättigungsanzeige ausgeschaltet worden ist.

Den Vorgang wiederholen, um die Kohlefilter-

Sättigungsanzeige wieder einzuschalten; LED blinkt gelb

Bedienung der Fernbedienung

Die Fernbedienung kann sämtliche Funktionen der

Dunstabzugshaube steuern:

Auswahl der Absauggeschwindigkeit (Leistung)

Steuerung der zentralen Beleuchtung

Steuerung der seitlichen Beleuchtung

Reset und Konfiguration der Sättigungsanzeige der

Auswahl der Absauggeschwindigkeiten (Leistung):

Die Taste "◄" oder die Taste "►" drücken, bis auf der

Fernbedienung das Symbol erscheint, welches der Funktion

„Auswahl der Absauggeschwindigkeiten (Leistung)“ entspricht

Die Taste “+” oder die Taste “-” oder die Taste "■" drücken,

um die Geschwindigkeit (Absaugleistung) zu erhöhen, zu

verringern oder auszuschalten (Stand-by).

Steuerung der zentralen Beleuchtung:

Die Taste "◄" oder die Taste "►" drücken, bis auf der

Fernbedienung das Symbol erscheint, welches der Funktion

„Steuerung der zentralen Beleuchtung“ entspricht

Die zentrale Beleuchtung kann auf zwei Arten ein- und

ausgeschaltet werden:

1. Die Taste “+” oder die Taste “-” drücken, um die zentrale

Beleuchtung ein- (ON) oder aus- (OFF) zuschalten.

2. Die Taste "■" drücken, um die Beleuchtung von

ausgeschaltet (OFF) auf eingeschaltet (ON) und

umgekehrt zu stellen.

Steuerung der seitlichen Beleuchtung

Die Taste "◄" oder die Taste "►" drücken, bis auf der

Fernbedienung das Symbol erscheint, welches der Funktion

„Steuerung der seitlichen Beleuchtung“ entspricht

Die Taste "■" drücken, um die seitliche Beleuchtung von

ausgeschaltet (OFF) auf eingeschaltet (ON) bei stärkster

Intensität und umgekehrt zu stellen.

Die Taste “-” drücken, um die Intensität der seitlichen

Beleuchtung zu verringern, bis zum Ausschalten.

Die Taste “+” drücken, um die Intensität der seitlichen

Beleuchtung zu erhöhen.

Reset und Konfiguration der Sättigungsanzeige der Filter

Die Dunstabzugshaube bei irgendeiner Geschwindigkeit

einschalten (siehe Abschnitt oben "Auswahl der

Absauggeschwindigkeiten (Leistung)")

Die Taste "◄" oder die Taste "►" drücken, bis auf der

Fernbedienung das Symbol erscheint, welches der Funktion

„Reset und Konfiguration der Sättigungsanzeige der Filter“

Reset der Sättigungsanzeige des Fettfilters (grün

Führen Sie erst die Wartung des Filters durch, wie oben

in dem entsprechenden Abschnitt beschrieben.

Drücken Sie gleichzeitig für ungefähr 3 Sekunden die Tasten

“+” und “-”, das LED hört auf zu blinken; dies bedeutet, dass

das Reset der Anzeige durchgeführt worden ist.

Reset der Sättigungsanzeige des Kohlefilters (gelb

blinkendes LED (bernsteinfarbig))

Hinweis! Die Reset-Funktion der Sättigungsanzeige des

Kohlefilters ist normalerweise nicht aktiv; um sie zu aktivieren,

beachten Sie bitte den Abschnitt unten „Aktivierung der

Sättigungsanzeige des Kohlefilters“.

Führen Sie erst die Wartung des Filters durch, wie in dem

entsprechenden Abschnitt beschrieben.

Drücken Sie gleichzeitig für ungefähr 3 Sekunden die Tasten

“+” und “-”, das LED hört auf zu blinken; dies bedeutet, dass

das Reset der Anzeige durchgeführt worden ist.

Das Ausschalten der Signalanzeige der Saturierung des

Kohlefilters (für besondere Anwendungen)

Schalten Sie die Dunstabzugshaube aus (siehe Abschnitt

oben „Auswahl der Absauggeschwindigkeit (Leistung)“)

Die Taste "◄" oder die Taste "►" drücken, bis auf der

Fernbedienung das Symbol erscheint, welches der Funktion

„Reset und Konfiguration der Sättigungsanzeige der Filter“

Für 3 Sekunden gleichzeitig die Tasten drücken “+” und “-”,

das blinkende Lämpchen blinkt grün ist die Anzeige das die

Signalanzeige der Saturierung der Kohlefilter ausgeschaltet

Um die Signal anzeige der Saturierung der Kohlefilter wieder

anzuschalten den Vorgang wiederholen und das Lämpchen

wird Orange blinken.

Wartung der Fernbedienung

Reinigung der Fernbedienung:

Die Fernbedienung mit einem weichen Tuch und einer

neutralen Reinigungslösung (nicht scheuernd) reinigen.

• Das Batteriefach öffnen, indem Sie einen kleinen

als Hebel verwenden.

• Tauschen Sie die leere Batterie durch eine neue 12 Volt-

Batterie vom Typ MN21/23 aus.

Beim Einsetzen der neuen Batterie in das Batteriefach

beachten Sie bitte, dass die Pole mit denen im Fach

angegebenen übereinstimmen.

• Das Batteriefach schließen.

Entsorgung der Batterien

Die Entsorgung der Batterien muss nach den gültigen

nationalen Regeln und Gesetzen erfolgen.

Benutze Batterien niemals in den Hausmüll werfen.

Die Batterien müssen auf sichere Weise entsorgt werden.

Für weitere Informationen bezüglich Aspekte des

Umweltschutzes, der Wiederverwertung und der Entsorgung

von Batterien wenden Sie sich bitte an die mit der getrennten

Müllsammlung beauftragten Stellen.

Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der

Küchenhaube unterbrochen werden.

Die Dunstabzugshaube muss sowohl innen als auch außen

häufig gereinigt werden (etwa in denselben Intervallen, wie die

Wartung der Fettfilter). Zur Reinigung ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. Keine Produkte

verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung

des Gerätes und zum Wechsel bzw. zur Reinigung der Filter

kann zum Brand führen. Diese Anweisungen sind unbedingt

Der Hersteller übernimmt keine Haftung für irgendwelche

Schäden am Motor oder Brandschäden, die auf eine

unsachgemäße Wartung oder Nichteinhaltung der oben

angeführten Sicherheitsvorschriften zurückzuführen sind.

Diese dienen dazu, die Fettpartikel, die beim Kochen frei

Dieser muss einmal monatlich gewaschen werden (oder wenn

das Sättigungsanzeigesystem der Filter – sofern bei dem

jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit

einem milden Waschmittel von Hand, oder in der

Spülmaschine bei niedriger Temperatur und einem

Kurzspülgang erfolgen. Der Metallfettfilter kann bei der

Reinigung in der Spülmaschine verfärben, was seine

Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das

Sättigungsanzeigesystem der Filter – sofern bei dem

jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt)

in warmem Wasser und geeigneten Waschmitteln oder in der

Spülmaschine bei 65°C gewaschen (in diesem Fall den

vollständigen Spülzyklus – ohne zusätzliches Geschirr im

Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter

zu beschädigen; danach diesen bei 100° für 10 Minuten in

den Ofen legen, um ihn vollständig zu trocknen. Das Vlies

muss alle 3 Jahre ausgewechselt werden und weiterhin jedes

Mal dann, wenn es beschädigt ist.16

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass

Für das Ersetzen der zentralen Lampen: nur

Halogenlampen verwenden von max 40W 40° D25 GU10.

Um die Lampe zu entfernen:

Eine Viertel Drehung gegen den Uhrzeigersinn drehen und

Um die Lampe zu befestigen:

Die Lampe so in die dafür vorgesehene Fassung einsetzen,

dass die entsprechenden Kontakte korrekt in der Halterung

festsitzen, im Uhrzeigersinn ungefähr eine Viertel Drehung

Einige Modelle sehen seitliche Lampen vor:

Ersetzen nur mit identischen Lampenform max 40W (E14).

Zum Austausch der Lampen muss der Deckel A entfernt

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,

ob die Lampen einwandfrei eingesetzt sind, bevor man sich

an den Kundendienst wendet.17

EN - Instruction on mounting and use

Schimbarea bateriei:
