BEDIENUNGSANLEITUNG DV5410X GORENJE

DE Montage- und Gebrauchsanweisung

illeszkednek-e a foglalatba.19

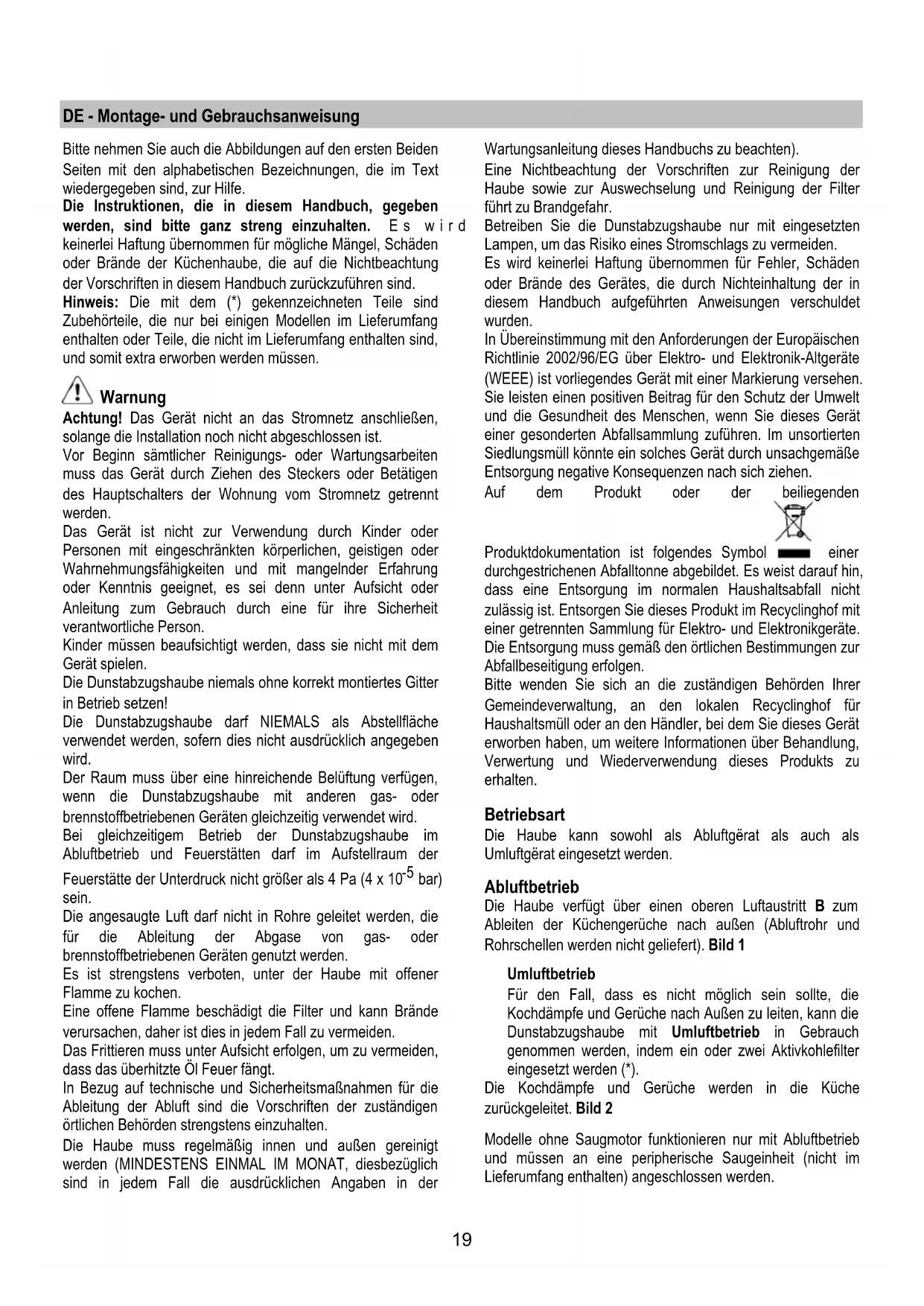

DE - Montage- und Gebrauchsanweisung

Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden

Seiten mit den alphabetischen Bezeichnungen, die im Text

wiedergegeben sind, zur Hilfe.

Die Instruktionen, die in diesem Handbuch, gegeben

werden, sind bitte ganz streng einzuhalten. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden

oder Brände der Küchenhaube, die auf die Nichtbeachtung

der Vorschriften in diesem Handbuch zurückzuführen sind.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind

Zubehörteile, die nur bei einigen Modellen im Lieferumfang

enthalten oder Teile, die nicht im Lieferumfang enthalten sind,

und somit extra erworben werden müssen.

Achtung! Das Gerät nicht an das Stromnetz anschließen,

solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten

muss das Gerät durch Ziehen des Steckers oder Betätigen

des Hauptschalters der Wohnung vom Stromnetz getrennt

Das Gerät ist nicht zur Verwendung durch Kinder oder

Personen mit eingeschränkten körperlichen, geistigen oder

Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung

oder Kenntnis geeignet, es sei denn unter Aufsicht oder

Anleitung zum Gebrauch durch eine für ihre Sicherheit

verantwortliche Person.

Kinder müssen beaufsichtigt werden, dass sie nicht mit dem

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter

Die Dunstabzugshaube darf NIEMALS als Abstellfläche

verwendet werden, sofern dies nicht ausdrücklich angegeben

Der Raum muss über eine hinreichende Belüftung verfügen,

wenn die Dunstabzugshaube mit anderen gas- oder

brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im

Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10

Die angesaugte Luft darf nicht in Rohre geleitet werden, die

für die Ableitung der Abgase von gas- oder

brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener

Eine offene Flamme beschädigt die Filter und kann Brände

verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,

dass das überhitzte Öl Feuer fängt.

In Bezug auf technische und Sicherheitsmaßnahmen für die

Ableitung der Abluft sind die Vorschriften der zuständigen

örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt

werden (MINDESTENS EINMAL IM MONAT, diesbezüglich

sind in jedem Fall die ausdrücklichen Angaben in der

Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der

Haube sowie zur Auswechselung und Reinigung der Filter

führt zu Brandgefahr.

Betreiben Sie die Dunstabzugshaube nur mit eingesetzten

Lampen, um das Risiko eines Stromschlags zu vermeiden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden

oder Brände des Gerätes, die durch Nichteinhaltung der in

diesem Handbuch aufgeführten Anweisungen verschuldet

In Übereinstimmung mit den Anforderungen der Europäischen

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte

(WEEE) ist vorliegendes Gerät mit einer Markierung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt

und die Gesundheit des Menschen, wenn Sie dieses Gerät

einer gesonderten Abfallsammlung zuführen. Im unsortierten

Siedlungsmüll könnte ein solches Gerät durch unsachgemäße

Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin,

dass eine Entsorgung im normalen Haushaltsabfall nicht

zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit

einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur

Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer

Gemeindeverwaltung, an den lokalen Recyclinghof für

Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät

erworben haben, um weitere Informationen über Behandlung,

Verwertung und Wiederverwendung dieses Produkts zu

Die Haube kann sowohl als Abluftgërat als auch als

Umluftgërat eingesetzt werden.

Die Haube verfügt über einen oberen Luftaustritt B zum

Ableiten der Küchengerüche nach außen (Abluftrohr und

Rohrschellen werden nicht geliefert). Bild 1

Für den Fall, dass es nicht möglich sein sollte, die

Kochdämpfe und Gerüche nach Außen zu leiten, kann die

Dunstabzugshaube mit Umluftbetrieb in Gebrauch

genommen werden, indem ein oder zwei Aktivkohlefilter

eingesetzt werden (*).

Die Kochdämpfe und Gerüche werden in die Küche

zurückgeleitet. Bild 2

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb

und müssen an eine peripherische Saugeinheit (nicht im

Lieferumfang enthalten) angeschlossen werden.20

Bild 3-4-5-6-7-8-9-10

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und

der Unterseite der Dunstabzugshaube darf 45cm im Fall von

elektrischen Kochfeldern und 65cm im Fall von Gas- oder

kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen

größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf

dem Betriebsdatenschild im Innern der Haube angegeben ist.

Sofern die Haube einen Netzstecker hat, ist dieser an

zugänglicher Stelle an eine den geltenden Vorschriften

entsprechende Steckdose anzuschließen. Bei einer Haube

ohne Stecker (direkter Netzanschluss) oder falls der Stecker

nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter

anzubringen, der unter Umständen der Überspannung

Kategorie III entsprechend den Installationsregeln ein

vollständiges Trennen vom Netz garantiert.

Hinweis!: Bevor man den Stromkreis der Dunstabzugshaube

an die Netzversorgung anschließt, um den richtigen Betrieb zu

ueberpruefen, bitte immer kontrollieren dass die

Netzversorgung ist richtig montiert worden ist.

Hinweis! Zur Vermeidung von Gefahren darf die

Auswechselung des Stromkabels nur vom autorisierten

Kundendienst vorgenommen werden.

Die Abzugshaube ist mit Dübeln ausgestattet, die für die

meisten Wände/Decken geeignet sind. Trotzdem sollte ein

qualifizierter Techniker hinzugezogen werden, der entscheidet,

ob die Materialien für die jeweilige Wand/Decke geeignet sind.

Außerdem muß die Wand/Decke das Gewicht der

Abzugshaube tragen können.

Die Dunstabzugshaube ist mit einer Bedienungsblende

ausgestattet, die mit einer Steuerung für die Ansaugstärke

bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung

der Arbeitsplatzbeleuchtung versehen ist.

Im Falle einer sehr intensiven Küchendunstkonzentration die

höchste Saugstärke einschalten. Es wird empfohlen, die

Dunstabzugshaube schon fünf Minuten vor Beginn des

Kochvorganges einzuschalten und sie nach dessen

Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

DIE ELEKTRONISCHE SCHALTUNG IHRER ABZUGSHUBE BESITZT VERSCHIEDENE FUNKTIONSEIGENSCHAFTEN:

- Einschaltung des Motors (on-off)

Drückt man die Taste 1 wird der Motor ein- oder

ausgeschaltet. Bei Einschaltung startet der Motor automatisch

- Nr. 6 - Geschwindigkeit.

Die Geschwindigkeit kann mit den Tasten 2 oder 3 gewählt

werden und wird dann am Display aufgezeigt. Die

Funktionstaste Nr. 6-Geschwindigkeit kann verschieden

konfiguriert werden: vom Modus Intensiv ‘H’ (aufblinkend)

kann man zum normalen Modus ‘L’ übergehen, indem man

die Taste 5 (LAMP) 5 Sekunden lang drückt. Diese Operation

muss bei ausgeschaltetem Motor durchgeführt werden.

Zur programmierten Ausschaltung von Motoren und Licht 10

Minuten nach Aktivierung der Funktion mit der Taste 4. Ist

diese Funktion aktiviert, blinkt am Display unten rechts ein

- Licht/ ein- und ausschaltjung (on-off)

Drückt man die Taste 5 schaltet das Licht entweder ein oder

- Besondere Funktionen

Die elektronische Schaltung ihrer Abzugshaube besitzt

besondere Eigenschaften zur Pflegeerleichterung und zum

besseren Gebrauch des Gerätes.

- Sättigungsanzeige metall-fettfilter.

Durch den Mikroprozessor, Kernpunkt des Systems, wird auf

dem Display alle 40 Stunden Betrieb angezeigt, dass die

Fettfilter gereinigt werden sollen (aufblinkendes „A“), dies um

besten Abzug und beste Raumluftqualität garantieren zu

Nach Reinigung der Filter und bei ausgeschalteter Kappe,21

kann diese Anzeige gelöscht werden, indem man die Taste 2

über 5 Sekunden festdrückt. Beim Drücken dieser Taste

erscheint am Display der Buchstabe „A“, der nach Ablauf der

5 Sekunden gelöscht wird, von diesem Augenblick an wird

der Mikroprozessor wieder mit der Zählung der 40 Stunden

- Sättigungsanzeige Kohlefilter (wenn vorhanden)

Wird die von ihnen erworbene Abzugshaube mit

Filtrierfunktion benutzt, wenn also Kohlefilter zur Reinigung

der Dünste eingesetzt werden, muss der elektronische

Mikroprozessor davon benachrichtigt werden. Man geht

folgenderweise vor: bei komplett ausgeschalteter

Abzugshaube über 5 Sekunden die Taste 4 festdrücken.

Beim Festdrücken der Taste erscheint am Display das

Zeichen "-" (es zeigt an, dass der Kohlefilter nicht in

Gebrauch ist), nach 5 Sekunden erscheint ein "C" (es zeigt

an, dass der Kohlefilter in Gebrauch ist). Von diesem

Augenblick an wird der Mikroprozessor alle 80

Betriebsstunden melden, dass der Filter gewechselt werden

soll (am Display blinkt ein „C“ auf). Somit können

einwandfreier Abzug und beste Raumluftqualität garantiert

Nach Reinigung der Filter und bei ausgeschalteter Kappe,

kann diese Anzeige gelöscht werden, indem man die Taste 3

über 5 Sekunden festdrückt. Beim Drücken dieser Taste

erscheint am Display der Buchstabe „C“, der nach Ablauf der

5 Sekunden gelöscht wird, von diesem Augenblick an wird

der Mikroprozessor wieder mit der Zählung der 80 Stunden

Hinweis ! Vor jeder Reinigung und Pflege ist die

Dunstabzugshaube durch Ziehen des Netzsteckers oder

Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch aussen

häufig gereinigt werden (etwa in den selben Intervalle, wie die

Wartung der Fettfilter). Zur Reinigung ein mit flüssigem

Neutralreiniger getränktem Tuch verwenden. Keine Produkte

verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung

des Gerätes und zum Wechsel bzw. zur Reinigung der Filter

kann zum Brand führen. Diese Anweisungen sind unbedingt

Der Hersteller übernimmt keine Haftung für irgendwelche

Schäden am Motor oder aus Feuergründen, die auf eine

unsachgemäße Wartung oder Nichteinhaltung der oben

angeführten Sicherheitsvorschriften zurückzuführen sind.

Diese dienen dazu, die Fettpartikel, die beim Kochen frei

Dieser muss einmal monatlich gewaschen werden. Das kann

mit einem milden Waschmittel von Hand, oder in der

Spülmaschine bei niedriger Temperatur und kurzspülgang

erfolgen. Der Metallfettfilter kann bei der Reinigung in der

Spülmaschine abfärben, was seine Filtermerkmale jedoch in

keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim

Je nach der Benetzungsdauer des Herdes und der Häfigkeit

der Reinigung des Fettfilters tritt nach einer mehr oder

weniger langen Benutzungsdauer die Sättigung des

Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz

mindestens alle 4 Monate ausgewechselt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Ersetzten der Lämpchen

Das Gerat von Stromnetz abschalten.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,

ob die Lampen einwandfrei eingedreht sind, ehe man sich an

den Kundendienst wendet.22

EN - Instruction on mounting and use
