РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IDR501E GORENJE

RU Инструкции по монтажу и эксплуатации

paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.58

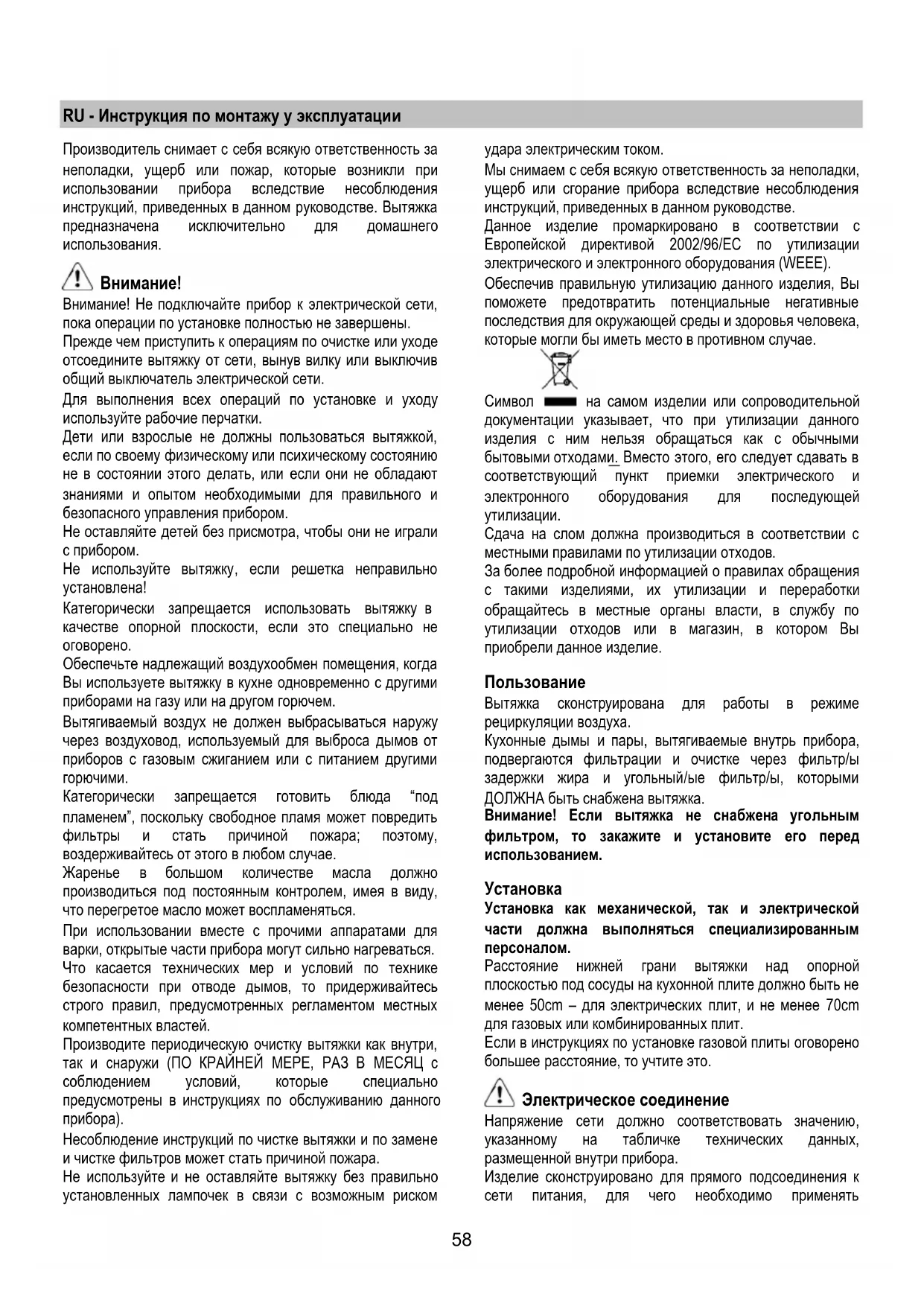

RU - Инструкция по монтажу у эксплуатации

Производитель снимает с себя всякую ответственность за

неполадки, ущерб или пожар, которые возникли при

использовании прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве. Вытяжка

предназначена исключительно для домашнего

Внимание! Не подключайте прибор к электрической сети,

пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходе

отсоедините вытяжку от сети, вынув вилку или выключив

общий выключатель электрической сети.

Для выполнения всех операций по установке и уходу

используйте рабочие перчатки.

Дети или взрослые не должны

пользоваться вытяжкой,

если по своему физическому или психическому состоянию

не в состоянии этого делать, или если они не обладают

знаниями и опытом необходимыми для правильного и

безопасного управления прибором.

Не оставляйте детей без присмотра, чтобы они не играли

Не используйте вытяжку, если решетка неправильно

Категорически запрещается использовать

качестве опорной плоскости, если это специально не

Обеспечьте надлежащий воздухообмен помещения, когда

Вы используете вытяжку в кухне одновременно с другими

приборами на газу или на другом горючем.

Вытягиваемый воздух не должен выбрасываться наружу

через воздуховод, используемый для выброса дымов от

приборов с газовым сжиганием или с питанием другими

Категорически запрещается готовить блюда “под

пламенем”, поскольку свободное пламя может повредить

фильтры и стать причиной пожара; поэтому,

воздерживайтесь от этого в любом случае.

Жаренье в большом количестве масла должно

производиться под постоянным контролем, имея в виду,

что перегретое масло может воспламеняться.

При использовании вместе с прочими аппаратами для

открытые части прибора могут сильно нагреваться.

Что касается технических мер и условий по технике

безопасности при отводе дымов, то придерживайтесь

строго правил, предусмотренных регламентом местных

компетентных властей.

Производите периодическую очистку вытяжки как внутри,

так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с

соблюдением условий, которые специально

предусмотрены в инструкциях по

обслуживанию данного

Несоблюдение инструкций по чистке вытяжки и по замене

и чистке фильтров может стать причиной пожара.

Не используйте и не оставляйте вытяжку без правильно

установленных лампочек в связи с возможным риском

удара электрическим током.

Мы снимаем с себя всякую ответственность за неполадки,

ущерб или сгорание прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве.

Данное изделие промаркировано в соответствии с

Европейской директивой 2002/96/EC по утилизации

электрического и электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы

поможете предотвратить потенциальные негативные

последствия для окружающей среды и здоровья человека,

которые могли бы иметь место в противном случае.

на самом изделии или сопроводительной

документации указывает, что при утилизации данного

изделия с ним нельзя обращаться как с обычными

Вместо этого, его следует сдавать в

соответствующий пункт приемки электрического и

электронного оборудования для последующей

Сдача на слом должна производиться в соответствии с

местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения

с такими изделиями, их утилизации и переработки

обращайтесь в местные органы власти, в службу

утилизации отходов или в магазин, в котором Вы

приобрели данное изделие.

Вытяжка сконструирована для работы в режиме

рециркуляции воздуха.

Кухонные дымы и пары, вытягиваемые внутрь прибора,

подвергаются фильтрации и очистке через фильтр/ы

задержки жира и угольный/ые фильтр/ы, которыми

ДОЛЖНА быть снабжена вытяжка.

Внимание! Если вытяжка не снабжена угольным

фильтром, то закажите и установите его перед

Установка как механической, так и электрической

части должна выполняться специализированным

Расстояние нижней грани вытяжки над опорной

плоскостью под сосуды на кухонной плите должно быть не

менее 50cm – для электрических плит, и не менее 70cm

для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено

большее расстояние, то учтите это

Электрическое соединение

Напряжение сети должно соответствовать значению,

указанному на табличке технических данных,

размещенной внутри прибора.

Изделие сконструировано для прямого подсоединения к

сети питания, для чего необходимо применять59

надлежащий двухполюсный выключатель, который

обеспечил бы полное прерывание питания при

возникновении условий перенапржения 3-ей категории, в

соответствии с правилами по установке.

ВНИМАНИЕ! Деталь В (кронштейн для крепления к

потолку - Рис. 1) снабжена проводником (желто-

зеленым), подсоединяемым к контуру заземления

всей домашней электрической установки. Рис. 4

ВНИМАНИЕ! Разместите с особым вниманием

лишний отрезок кабедя, имея в виду, что несоблюдение

данного указания может стать причиной серьезных

повреждений прибора и/или вызывать удары током при

пользовании или установке. Для более детальной

информации см. Рис. 6-18

Внимание! Операция по замене провода внутренних

соединений должна производиться уполномоченным

персонадом службы технического

Вытяжка снабжена дюбелями для крепления ее в

большинстве стен/потолков. Однако, необходимо

обратиться к квалифицированному технику и убедиться в

том, что материалы пригодны для данного типа стены/

потолка. Стена/потолок должны обладать достаточной

прочностью с учетом массы прибора.

К. Контрольный валик

Внимание! Контрольный валик входит в комплект

прибора, он должен устанавливаться в последнюю

очередь, прежде чем подсоедить вытяжку к

Втавьте контрольный валик в гнездо (см. рисунки на

первых страницах настоящих инструкций – ввод

защелкой в зафиксированном направлении)

О. Фильтр задержки жира металлический

P. Рама под фильтр задержки жира и угольный фильтр

Q. Устройства разблокировки рамы

Пользуйтесь интенсивным режимом работы вытяжки в

случае особо высокой концентрации кухонных испарений.

Мы рекомендуем включить вытяжку за 5 минут до начала

процесса приготовления пищи и оставить ее включенной в

течение 15 минут приблизительно по окончании процесса.

Вытяжка оборудована сенсорным устройством для

управления светом и скоростью.

Прочитайте нижеследующую инструкция для правильного

использования устройства.

снабжена также устройством дистанционного

управления подсветкой, скоростями мотора и другими

функциями (см. раздел относительно функций устройства

дистанционного управления).

Автоматическое включение

Вытяжка оборудована температурным датчиком, который

включает двигатель на 1-ой скорости (мощности)

всасывания, в случае если температура окружающей

среды превышает 70°C.

Пользователь в любом случае может выключить или

изменить скорость (мощность) всасывания (смотри пункт

«Контроль скорости (мощности) всасывания»).

Контроль скорости (мощности) всасывания

Выбор скорости (мощности) всасывания циклический и

последующей скорости «ожидание - 1-2-3-4-

Ожидание -1-2-...», поэтому при каждом нажатии на

кнопку Т1 контрольного штока, скорость (мощность)

всасывания увеличивается на один уровень и

выключается (ожидание), если на кнопку нажать еще раз,

когда вытяжка будет на скорости (мощности) всасывания

Можно выключить вытяжку (ожидание) также, когда она

находится на любой скорости, держа

нажатой (более 3 секунд) кнопку Т1 контрольного штока.

По цвету индикаторной лампочки на штоке, можно

определить, на какой скорости (мощности) всасывания

работает вытяжка, а именно:

Вытяжка в режиме ожидания: СВЕТОДИОД

1-я скорость (мощность) всасывания – светодиод

2-я скорость (мощность) всасывания – светодиод

3-я скорость (мощность) всасывания – светодиод

4-я скорость (мощность) всасывания – светодиод

Примечание: 4-я скорость (мощность) всасывания

остается включенной 5 минут, после чего вытяжной

двигатель переключается на 2-ю скорость.

Нажимая еще раз, вытяжной мотор выключится

Необходимость в очистке жировых фильтров:

Светодиод ЗЕЛЕНЫЙ МИГАЮЩИЙ (читать инструкции60

«Сброс и конфигурация сигнализации насыщенности

Необходимость в очистке или замене угольных

фильтров: светодиод ОРАНЖЕВЫЙ (янтарный)

МИГАЮЩИЙ (читать инструкции «Сброс и конфигурация

сигнализации насыщенности фильтров»).

Примечание: Сброс можно выполнить с помощью

контрольного штока, так и с помощью дистанционного

Управление центральным светом

Центральный свет может быть включен или выключен,

нажимая на кнопку Т2 контрольного штока.

Управление боковым светом (если есть)

Боковой свет может включаться и выключаться

посредством ПРОДОЛЖИТЕЛЬНОГО НАЖАТИЯ кнопки

Т2 на контрольном штоке.

ПРОДОЛЖИТЕЛЬНОЕ НАЖАТИЕ позволит кроме

включения и выключения регулировать интенсивность

Примечание: Включение, выключение (и регулировка)

Нет регулировки интенсивности освещения для вытяжки с

неоновыми лампочками

Сброс и конфигурация сигнализации насыщенности

Включить любую скорость вытяжки (смотри раздел выше

«Выбор скорости (мощности) всасывания»).

Сброс сигнализации насыщенности жирового

фильтра (ЗЕЛЕНЫЙ, МИГАЮЩИЙ СВЕТОДИОД на

Сначала выполнить обслуживание фильтра, как

описано в соответствующем параграфе.

Продолжительно нажать (более 3 секунд) кнопку Т1 на

контрольном штоке, СВЕТОДИОД прекратит мигать

значит, что сброс сигнализации выполнен, вытяжка

Сброс сигнализации насыщенности угольного

фильтра (ОРАНЖЕВЫЙ, МИГАЮЩИЙ СВЕТОДИОД).

Сначала выполнить обслуживание фильтра, как

описано в соответствующем параграфе.

Продолжительно нажать (более 3 секунд) кнопку Т1 на

контрольном штоке, СВЕТОДИОД прекратит мигать и это

значит, что сброс сигнализации выполнен, вытяжка

Отключение сигнализации перенасыщения

фильтра (для специального применения)

Выключить вытяжку (смотри раздел выше «Выбор

скорости (мощности) всасывания»).

Продолжительно нажать (более 5 секунд) на кнопку Т1 на

контрольном штоке, СВЕТОДИОД начнет мигать

ЗЕЛЕНЫМ цветом и это значит, что отключение

сигнализации перенасыщения угольного фильтра

Для подключения сигнализации перенасыщения угольного

фильтра повторить операцию, СВЕТОДИОД начнет

Использование дистанционного управления

Позволяет вести контроль за всеми функциями вытяжки, а

Набор скоростей (режимов работы) вытяжки

Управление центральной подсветкой

Управление боковой подсветкой

брос и конфигурация способа сигнализации

Набор скоростей (режимов работы) вытяжки:

Нажмите клавишу “◄” или клавишу “►”, пока на

дистанционном управлении не отобразится символ

функции “Набор скоростей (режимов работы) вытяжки”.

Нажмите клавишу “+” или клавишу “-” или клавишу “■”

соответственно для увеличения или именьшения или

выключения (стэнд-бай) скорости (режима работы)

Управление центральной подсветкой:

Нажмите клавишу “◄” или клавишу "►" пока на

дистанционном управлении не отобразится символ

функции “Управление центральной подсветкой”.

Центральную подсветку можно включать ли выключать

1. Нажмите клавишу “+” или клавишу “-” соответственно

для включения (ON) или выключения (OFF)

центральной подсветки

2. Нажмите клавишу "■" для изменения подсветки с

состояния выключения (OFF)

в состояние включения

Управление боковой подсветкой:

Нажмите клавишу "◄" или клавишу "►", пока на

дистанционном управлении не отобразится символ

функции “Управление боковой подсветкой”.

Нажмите клавишу "■" для изменения боковой подсветки с

состояния выключения (OFF) в состояние включения

(ON) на максимальной освещенности и наоборот.

Нажмите клавишу “-” для уменьшения освещенности ламп

Нажмите клавишу “+” для увеличения освещенности ламп

Сброс и конфигурация способа сигнализации

Включите вытяжку на одной любой скорости (см.

вышеуказанный раздел “Набор скоростей (режимов)

Нажмите клавишу "◄" или клавишу "►", пока на

дистанционном управлении не отобразится символ

функции “Сброс и конфигурация способа сигнализации61

насыщения фильтров”.

Сброс сигнализации насыщения фильтра задержки

жира (СВЕТОДИОД ЗЕЛЕНЫЙ МИГАЮЩИЙ на валике

Приступите сначала к уходу за фильтром, как указано

в соответствующем разделе.

Нажмите одновременно, приблизительно на 3 секунды,

клавиши “+” и “-”; СВЕТОДИОД перестает мигать, давая

знать, что сброс сигнализации произошел.

Сброс сигнализации насыщения угольного фильтра

(СВЕТОДИОД ОРАНЖЕВЫЙ (янтарный) МИГАЮЩИЙ)

Примечание! Сброс сигнализации насыщения угольного

фильтра нормально дезактивирован; чтобы

активизировать его см. раздел “Активация сигнализации

насыщения угольного фильтра”.

Приступите сначала к уходу за фильтром, как указано

в соответствующем разделе.

Нажмите одновременно, приблизительно на 3 секунды

клавиши “+” и “-”; СВЕТОДИОД перестает мигать, давая

знать, что сброс сигнализации произошел.

Дезактивация сигнализации насыщения угольного

особых видов применения)

Выключите вытяжку (см. вышеприведенный раздел

“Набор скоростей (режимов) вытяжки”).

Нажмите клавишу "◄" или клавишу "►", пока на

дистанционном управлении не отобразится символ

функции “Сброс и конфигурация способа сигнализации

насыщения фильтров”.

Нажмите одновременно (примерно на 3 секунды) клавиши

“+” и “-”, СВЕТОДИОД будет мигать в ЗЕЛЕНЫЙ цвет,

сигнализация насыщения угольного

фильтра дезактивирована.

Для повторной активации насыщения угольного фильтра

повторите операцию, СВЕТОДИОД будет мигать в

Уход за дистанционным управлением

Очистка блока дистанционного управления:

Очистите блок дистанционного управления мягкой

тряпкой с помощью нейтрального моющего средства,

лешенного абразивных веществ.

• Откройте полость под батарею при помощи

отвертки с плоским наконечником.

• Замените разряженную батарею новой батареей на

При установке новой батареи соблюдайте

полярностиь, указанную в самой полости!!

• Закройте полость под батарею.

Утилизация батарей должна осуществляться в

соответствии со всеми правилами и местными законами.

При этом способ утилизации должен быть надежен.

большей информации относительно вопросов

защиты среды, сдачи и утилизации батарей обращайтесь

в компетентные службы по дифференцированной

Прежде чем выполнить любую операцию по уходу

отсоедините вытяжку от электросети.

Вытяжка должна подвергаться частой очистке как внутри,

так и снаружи (по крайней мере с той же периодичностью,

что и уход за фильтрами для задержки жира). Для чистки

используйте специальную тряпку, смоченную

нейтральным жидким моющим средством. Не применяйте

средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание: Не соблюдение правил чистки прибора

замены фильтров может привести к риску возникновения

пожара. Поэтому рекомендуем соблюдать приведенные

Снимается любая ответственность в связи с возможными

повреждениями двигателя и с пожарами, возникшими

вследствие неправильного ремонта или несоблюдения

вышеописанных предупреждений.

Фильтры задержки жира

Удерживает частицы жира, исходящие от плиты.

Фильтр следует зачищать ежемесячно (или когда система

индикации насыщения фильтров, если она имеется в

Вашей модели, указывает на данную необходимость )

неагрессивными моющими средствами, вручную или в

посудомоечной машине при низкой температуре и

экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место

некоторое обесцвечивание фильтра задержки жира, но

его фильтрующая характеристика остается абсолютно

Угольный фильтр (только в режиме

Удаляет неприятные запахи кухни.

Угольный фильтр можно промывать через каждые два

месяца, или каждый раз, когда система сигнализации

насыщения фильтров (если имеющаяся у Вас модель

снабжена ею) указывает на эту необходимость. Мойте

фильтр в теплой воде с надлежащими моющими

средствами или в посудомоечной машине при

температуре 65°С (в последнем

полный цикл мойки без посуды внутри машины).

Удалите избыточную воду осторожно, чтобы не повредить

фильтр, после чего дайте фильтру окончательно сохнуть

в сушилке в течение 10 минут при температуре 100°С.

Заменяйте фильтровальный элемент через каждые 3 года

и каждый раз, когда обнаруживается повреждение

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь

в том, что они остыли.

Замена лампы центральной подсветки: используйте

исключительно галогенные лампы макс. мощностью 40W

поверните в направлении против часовой стрелки на ¼

оборота и выньте лампу.

Для установки лампы:

вставьте лампу в гнездо так, чтобы ее

соответствующие гнезда в патроне, поверните в

направлении по часовой стрелке на ¼ оборота.

Некоторые модели снабжены лампами боковой

Заменяйте лампы лампами аналогичной формы макс.

мощностью 40 Вт (Е14).

Для доступа к полости ламп снимите крышку A.

Если система подсветки не работает, проверьте

корректную установку ламп в гнездах, прежде

обратиться в центр технической помощи.63

посочени в тези указания).

токов удар при работа с него. За по-подробна

Описание на аспиратора

Аспиратор в режим „stand-by”: СВЕТОДИОДЪТ Е

свети в ОРАНЖЕВО (кехлибарено)

свети в ЧЕРВЕНО И ПРЕМИГВА

Витяжка призначена виключно для побутового

УВАГА! Деталь В (кронштейн для

Stand by -1-2-...", тому при кожному натиску на кнопку Т1

Витяжка в stand-by: СВІТЛОДІОД НЕСВІТИТЬСЯ

(ДІОД ЗЕЛЕНИЙ МИГАЮЧИЙ на контрольному валику)

Для установки лампочки:
