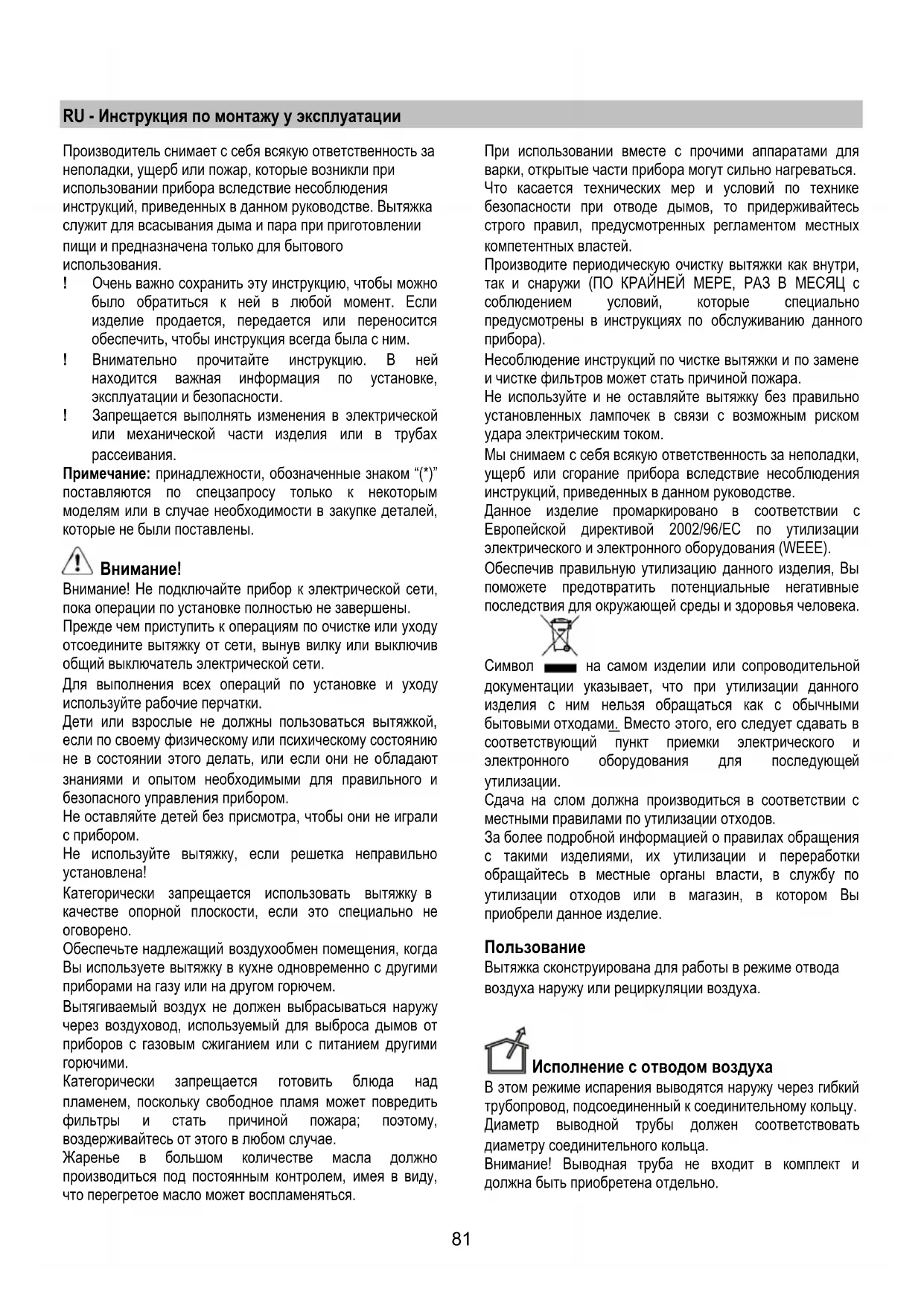

RU - Инструкция по монтажу у эксплуатации

Производитель снимает с себя всякую ответственность за

неполадки, ущерб или пожар, которые возникли при

использовании прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве. Вытяжка

служит для всасывания дыма и пара при приготовлении

пищи и предназначена только для бытового

! Очень важно сохранить эту инструкцию, чтобы можно

было обратиться к ней

в любой момент. Если

изделие продается, передается или переносится

обеспечить, чтобы инструкция всегда была с ним.

! Внимательно прочитайте инструкцию. В ней

находится важная информация по установке,

эксплуатации и безопасности.

! Запрещается выполнять изменения в электрической

или механической части изделия или в трубах

Примечание: принадлежности, обозначенные знаком “(*)”

поставляются по спецзапросу

моделям или в случае необходимости в закупке деталей,

которые не были поставлены.

Внимание! Не подключайте прибор к электрической сети,

пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходу

отсоедините вытяжку от сети, вынув вилку или выключив

общий выключатель электрической сети.

Для выполнения всех операций по установке и уходу

используйте рабочие перчатки.

Дети или взрослые не должны

пользоваться вытяжкой,

если по своему физическому или психическому состоянию

не в состоянии этого делать, или если они не обладают

знаниями и опытом необходимыми для правильного и

безопасного управления прибором.

Не оставляйте детей без присмотра, чтобы они не играли

Не используйте вытяжку, если решетка неправильно

Категорически запрещается использовать

качестве опорной плоскости, если это специально не

Обеспечьте надлежащий воздухообмен помещения, когда

Вы используете вытяжку в кухне одновременно с другими

приборами на газу или на другом горючем.

Вытягиваемый воздух не должен выбрасываться наружу

через воздуховод, используемый для выброса дымов от

приборов с газовым сжиганием или с питанием другими

Категорически запрещается готовить блюда над

пламенем, поскольку свободное пламя может повредить

фильтры и стать причиной пожара; поэтому,

воздерживайтесь от этого в любом случае.

Жаренье в большом количестве масла должно

производиться под постоянным контролем, имея в виду,

что перегретое масло может воспламеняться.

При использовании вместе с прочими аппаратами для

открытые части прибора могут сильно нагреваться.

Что касается технических мер и условий по технике

безопасности при отводе дымов, то придерживайтесь

строго правил, предусмотренных регламентом местных

компетентных властей.

Производите периодическую очистку вытяжки как внутри,

так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с

соблюдением условий, которые специально

предусмотрены в инструкциях по

обслуживанию данного

Несоблюдение инструкций по чистке вытяжки и по замене

и чистке фильтров может стать причиной пожара.

Не используйте и не оставляйте вытяжку без правильно

установленных лампочек в связи с возможным риском

удара электрическим током.

Мы снимаем с себя всякую ответственность за неполадки,

ущерб или сгорание прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве.

Данное изделие промаркировано в соответствии с

Европейской директивой 2002/96/EC по утилизации

электрического и электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы

поможете предотвратить потенциальные негативные

последствия для окружающей среды и здоровья человека.

на самом изделии или сопроводительной

документации указывает, что при утилизации данного

изделия с ним нельзя обращаться как с обычными

Вместо этого, его следует сдавать в

соответствующий пункт приемки электрического и

электронного оборудования для последующей

Сдача на слом должна производиться в соответствии с

местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения

с такими изделиями, их утилизации и переработки

обращайтесь в местные органы власти, в службу

утилизации отходов или в магазин, в котором Вы

приобрели данное изделие.

Вытяжка сконструирована для работы в режиме отвода

воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

В этом режиме испарения выводятся наружу через гибкий

трубопровод, подсоединенный к соединительному кольцу.

Диаметр выводной трубы должен соответствовать

диаметру соединительного кольца.

Внимание! Выводная труба не входит в комплект и

должна быть приобретена отдельно.82

В горизонтальной части труба должна быть немного

приподнята к верху (на около 10°) так, чтобы воздух

быстрее мог выходить наружу. Если вытяжка снабжена

угольным фильтром, то уберите его

Подсоединить вытяжку к выводной трубе с диаметром

соответствующим отверстию выхода воздуха

(соединительный фланец).

! Использовать трубу с минимально необходимой

! Использовать трубу с

наименьшим количеством

изгибов (максимальный угол изгиба: 90°).

! Избегать резкого изменения сечения трубы.

! Внутренняя поверхность используемой трубы должна

быть как можно более гладкой.

! Материал трубы, должен быть утвержден, согласно

Внимание! Если вытяжка снабжена угольным

фильтром, то уберите его.

Исполнение в режиме рециркуляции

Должен использоваться угольный фильтр, имеющийся в

наличии у вашего дистрибутора. Втягиваемый воздух

обезжиривается и дезодируется перед тем, как вновь

возвращается в помещение через верхнюю решетку.

Внимание! Если вытяжка не снабжена угольным

фильтром, то закажите и установите его перед

Расстояние нижней грани вытяжки над опорной

плоскостью под сосуды на кухонной плите должно быть не

менее 50cm – для электрических плит, и не менее 65cm

для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено

большее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать напряжению,

указанному на табличке технических данных, которая

размещена внутри прибора. Если вытяжка снабжена

вилкой, подключите вытяжку к штепсельному разъему,

отвечающему действующим правилам, который должен

быть расположен в легкодоступном месте, что можно

сделать и после установки. Если же вытяжка не снабжена

вилкой (прямое подключения к сети), или штепсельный

разъем не расположен в доступном месте, также и после

установки, то используйте надлежащий двухполюсный

выключатель, обеспечивающий полное размыкание сети

при возникновении условий перенапряжения 3-ей

категории, в соответствии с инструкциями по установке.

Внимание! прежде чем подключить к сети питания

электрическую систему вытяжки и проверить исправное

функционирование ее убедитесь в том, что

питания правильно смонтирован.

Вытяжка имеет специальный кабель электропитания; в

случае повреждения кабеля, необходимо заказать его в

службе по техническому обслуживанию.

Перед началом монтажа:

• Проверьте, чтобы размеры приобретенного Вами

изделия подходили к выбранному месту его монтажа.

• Снимите угольный фильтр/ы, если они имеются

(смотрите также соответствующий раздел). Фильр/ы

устанавливаются обратно, только если Вы хотите

использовать вытяжку в режиме рециркуляции.

• Проверьте, чтобы внутри вытяжки не оставалось

предметов, помещенных туда на

транспортировки) (например, пакетиков с шурупами,

листков гарантии и т.д.), если они имеются, выньте их

• По возможности отсоедините и отодвиньте кухонные

элементы, расположенные под вытяжкой и рядом с

зоной ее монтажа, для обеспечения более

свободного доступа к потолку/стенам, к которым

будет крепиться вытяжка. Если это

можно тщательнее предохраните мебель и прочие

предметы на время монтажа. Выберите ровную

поверхность, покройте ее защитным покрытием и

разложите на ней вытяжку и крепежные детали.

• Проверьте также, чтобы рядом с зоной монтажа

вытяжки (в зоне, доступной также после монтажа

вытяжки) имелась сетевая розетка и отверстие для

дым на улицу (только в

• Выполните все необходимые работы (например:

установка сетевой розетки и/или проделывание

отверстия для дымоходной трубы).

Этот тип вытяжного колпака должен быть прикреплен к

кухонному шкафу или другому предмету,

придерживающему его.83

Вытяжка оснащена щитом управления для контроля

скорости вытяжного вентилятора и зажигания света для

освещения рабочей поверхности плиты.

a. Выключатель освещения ON/OFF.

b. Выключатель OFF/скорость 1

c. Переключатель скорости 2

d. Переключатель скорости 3

(*)e. Выдвижной ящик оснащена системой

автоматического закрытия "slow motion"

Пользуйтесь интенсивным режимом работы вытяжки в

случае особо высокой концентрации кухонных испарений.

Мы рекомендуем включить вытяжку за 5 минут до начала

процесса приготовления пищи и оставить ее включенной в

течение 15 минут по окончании процесса.

Внимание! Прежде чем выполнить любую операцию

по чистке или техническому обслуживанию,

отсоедините вытяжку от электросети, отсоединяя

вилку или главный выключатель помещения.

Вытяжка должна подвергаться частой очистке как внутри,

так и снаружи (по крайней мере с той же периодичностью,

что и уход за фильтрами для задержки жира). Для чистки

используйте специальную тряпку, смоченную

нейтральным жидким моющим средством. Не применяйте

средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание: Не соблюдение правил чистки прибора

замены фильтров может привести к риску возникновения

пожара. Поэтому рекомендуем соблюдать приведенные

Снимается любая ответственность в связи с возможными

повреждениями двигателя и с пожарами, возникшими

вследствие неправильного ремонта или несоблюдения

вышеописанных предупреждений.

Фильтры задержки жира

Удерживает частицы жира, исходящие от плиты.

Фильтр следует зачищать ежемесячно неагрессивными

моющими средствами, вручную или в посудомоечной

машине при низкой температуре и экономичном цикле

При мытье в посудомоечной машине может иметь место

некоторое обесцвечивание фильтра задержки жира, но

его фильтрующая характеристика остается абсолютно

Для снятия фильтра задержки жира

подпружиненную ручку отцепления фильтра.

Угольный фильтр (только в режиме

Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении

более или менее длительного периода эксплуатации,

предопределяемого типом кухни и периодичностью

задержки жира. В любом случае, заменяйте патрон по

крайней мере через каждые 4 месяца.

Угольный фильтр НЕ подлежит мойке или регенерации.

Снять жировой фильтр.

Установить угольный фильтр на каждую

подвесить его к вытяжке.

Установить металлические фильтры.84

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь

в том, что они остыли.

Полностью вынуть выдвижную панель.

Снимите фильтры задержки жира или вытяжную решетку.

ЗЗамените перегоревшую лампу.

Используйте только галогенные лампы свечки Ø35 мм E14

Установите вновь фильтры задержки жира или вытяжную

Некоторые модели снабжены лампами галогенные

1. Выньте защитный элемент при помощи небольшой

отвертки с ножевой головки или подобного

2. Замените перегоревшую лампу.

Используйте для этого лишь галогенные дампы на 12V

- 20W макс - G4, не прикасаясь к ним руками.

3. Закройте плафон (крепление защелкой).

Если система подсветки не работает, проверьте

корректную установку ламп в гнездах, прежде

обратиться в центр технической помощи.85

не входить в комплект

проблем, штета или пожар
