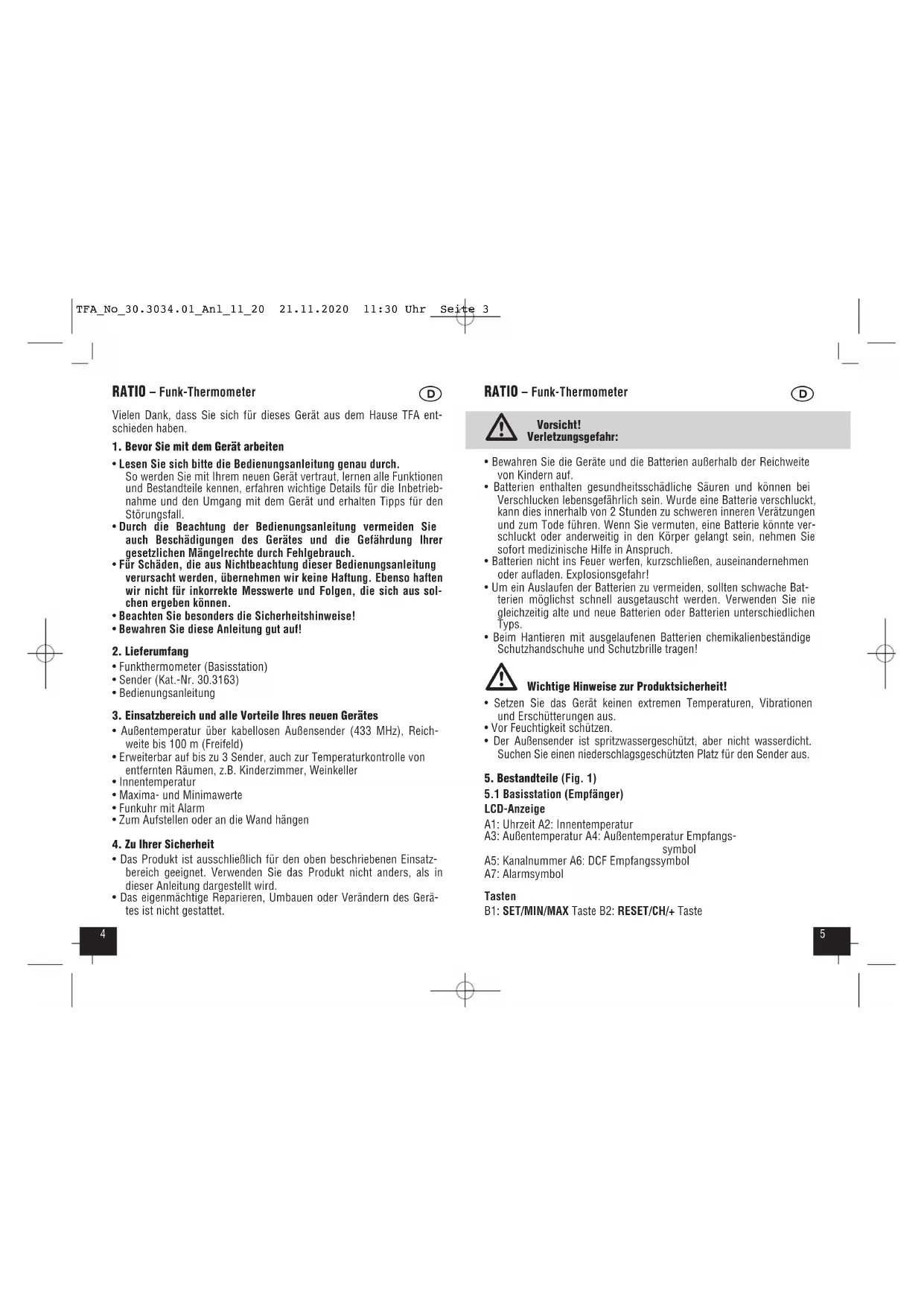

RATIO-Funk-Thermometer

Vielen Dank, dass Sie sich für diese Geserat aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sichitte die Bedienungsanleitung genau durch. So werden Sie mit Imrem neuen Gerat vertraut, Iernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details fur die Inbetriebnahme und den Umgang mit dem Gerat und erhalten Tipps fur den Störungsfall.
• Durch die Bechtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährung ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung. Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben konnen.
• Beachen Sie entsprechenden die Sicherheitshinweise!
  Bewahren Sie diese Anleitung gut auf!

2. Lieferumfang

Funkthermometer (Basisstation)
- Sender (Kat.-Nr. 30.3163)
Bedienungsanleitung

3. Einsatzbereich und alle Vorteile Ihrnes neuen Gerätes

• AuBentemperatur über kabellosen AuBensender (433 MHz), Reichweite bis 100 m (Freifeld)
  Erweiterbar auf bis zu 3 Sender, auch zur Temperaturkontrolle von entfernten Räumen, z.B. Kinderzimmer, Weinkeller
• Innentemperatur
  Maxima- und Minimawerte
  Funkuhr mit Alarm
  Zum Aufstellen oder an die Wand hängen

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwendten Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigemächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.

RATIO-Funk-Thermometer

Vorsicht! Verletzungsgefahr:

Bewahren Sie die Geräte und die Batterien außerhalb der Reichweite von Kindern auf.
- Batterien enthalten gesundheitsschädliche Säuren und konnen bei Verschlucken lebensgeführlich sein. Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Veratzungen und zum Tode führen. Wenn Sie vermuten, eine Batterie konnte verschluckt oder anderweitig in den Körper gelangt sein,nehmen Sie sofort medizinische Hilfe in Anspruch.
- Batterien nicht ins Feuer werfen, kurzschreiben, auseinandernehmer oder aufladen. Explosionsgefahr!
- Um ein Auslaufen der Batterien zu vermeiden, sollen den schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien entsprechenden Typs.
- Beim Hantieren mit ausgelaufen Batterien chemikalienbestandige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktssicherheit!

• Setzen Sie das Gerät keinen extremen Temperatoren, Vibrationen und Erschüttungen aus.
  Vor Feuchtigkeit schützen.
• Der Außensender ist spritzwassergeschützt, aber nicht wasserdicht.
  Suchen Sie einen niederschlagsgeschützten Platz für den Sender aus.

5. Bestandteile (Fig. 1)

5.1 Basisstation (Empfänger)

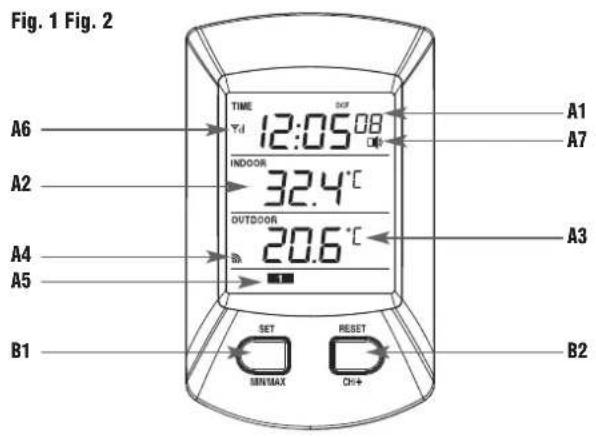

LCD-Anzeige

A1: Uhrzeit A2: Innentemperatur
A3: AuBentemperatur A4: AuBentemperatur Empfangssymbol
A5: Kanalnummer A6: DCF Empfangssymbol
A7: Alarmsymbol

Tasten

RATIO-Funk-Thermometer

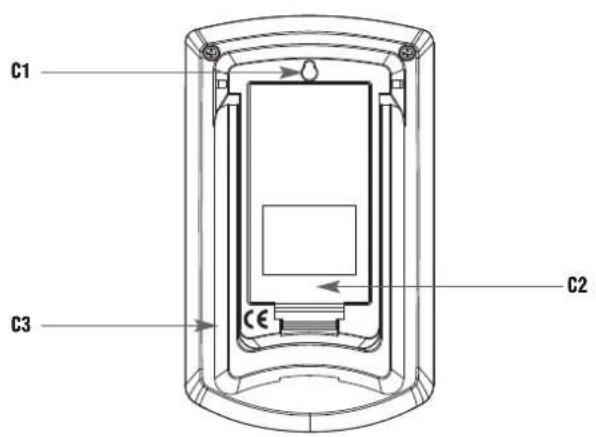

Gehause

C1: Wandaufhängung C2: Batteriefach
C3: Ständer (ausklappbar)

5.2. Sender (Fig. 2)

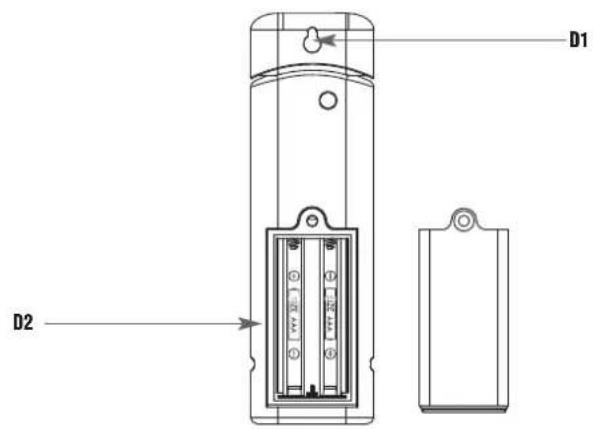

D1: Wandaufhangung D2: Batteriefach

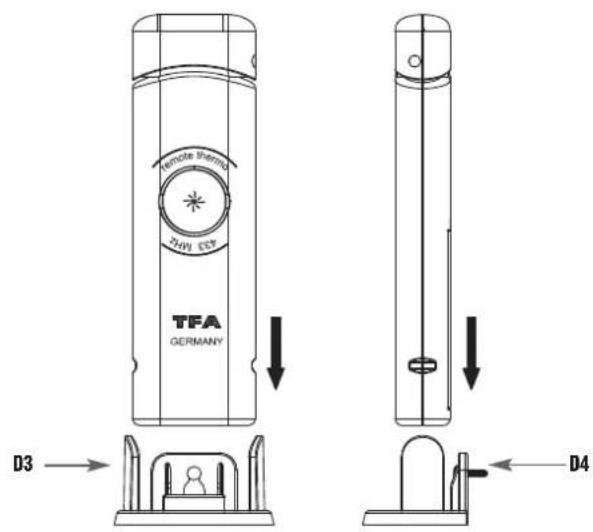

D3: Halter bei Standfunktion D4: Halter bei Wandmontage

6. Inbetriebnahme

6.1 Batterien einlegen

• Offnen Sie das Batteriefach von Sender (verschraubt) und Empfänger und legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voineinander auf einen Tisch. Vermeiden Sie dieäre zu möglichn Störquellen (elektronische Geräte und Funkanlagen).
• Legen Sie 2 x AAA 1,5 V Batterien in das Batteriefach vom Sender und unmittelbar danach 2 x AA 1,5 V Batterien in die Basisstation. Achten Sie auf die richtige Polarität beim Einlagen der Batterien.
• Ein Signalton ertont und alle Segmente werden kurz angezeigt.

6.2 Empfang der AuBentemperatur

• Nach dem Einlagen der Batterien werden die Messdaten des Außen-senders an die Basisstation übertragen. Das Funk-Empfangszeichen entscheidt für 3 Minuten auf dem Display der Basisstation.
• Wichtig: Drücken Sie keine Taste, wenn sich die Station im Lernmodus befindet. Falls die Außentemperatur nicht angezeigt wird, oder wenn Sie vor dem Empfang der Außentemperatur eine Taste gedrückt haben und bei Batteriewechsel wiederholen Sie den Inbetriebnahmeprozess.itte warten Sie 10 sec.,bevor Sie die Batterien wieder einlagen.
• Sie können die Außensendersuche zu einem späteren Zeitpunkt auch manuell starten (z.B. bei Verlust des Außensenders oder Batteriewechsel).
• Halten Sie die RESET/CH/+ Taste für drei Sekunden gedrückt. Auf dem Display erscheidt „---” und das Funk-Empfangszeichen

6.3 Empfang der Funkzeit

Die Uhr versucht nun, das Funksignal zu empfangen (max. 10 Min.) und das DCF-Empfangszeichen blinkt.

RATIO-Funk-Thermometer

• Wenn der Zeitcode empfangen wurde, wird die funkgesteuerte Zeit und das DCF-Empfangszeichen ständig im LCD angezeigt.
• Sollte kein Zeitcode empfangen worden sein, wird der Empfang jeder Stunde erneut aktiviert.
• Die Zeitübertragung erfolgt von einer Cäsum Atom-Funkhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihr Funkhahr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollenn innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 - 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signalitätherlicherweise schwacher. In Extremfällen wird empfohlen, das Gerät in Fensternnahme zuplatzieren und/oder durch Drehen des Gerätes das Funksignal better zu empfangen.
• Nachts sind die atmospharischen Störungen meinst geringer und ein Empfang ist in den beiden Fälle möglich. Ein einziger Empfang pro Tag genegt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.
• Falls die Funkhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Die Funkhr arbeitet dann wie eine normale Quarz-Uhr.

6.4 Manuelle Einstellungen

• Halten Sie die SET/MIN/MAX Taste für drei Sekunden gedrückt. Im Display erscheidt „On". Der DCF-Empfang ist eingeschaltet. Zum Deaktivieren des DCF-Empfangs drücken Sie die RESET/CH/+ Taste. Im Display erscheidt „Off". Bestätigen Sie mit der SET/MIN/MAX Taste.

RATIO-Funk-Thermometer

1 " (1 = Voreinstellung = DCF Zeit) fangt an zu blinken und Sie konnen mit der RESET/CH/+ Taste die Zeitzone (+12/-12) einstellen. Die Zeitzoneneinstellung wird benotigt, wenn das DCF Signal empfangenen werden kann, die Zeitzone sich aber von der DCF Zeit unterscheidet (z.B. 2=eing Stunde später).
- Drücken Sie noch einmal die SET/MIN/MAX Taste. Die 24Hr Anzeige fängt an zu blinken und Sie können mit der RESET/CH+/Taste das 12-oder 24-Stunden-Zeitsystem einstehen. Bestätigen Sie mit der SET/MIN/MAX Taste.
- Die Minutenanzeige fängt an zu blinken und Sie konnen mit der RESET/CH/+ Taste die Minuten einstehen. Bestätigten Sie mit der SET/MIN/MAX Taste. Geben Sie auf gleiche Weise die Stunden ein.
- Drücken Sie die SET/MIN/MAX Taste noch einmal und Sie konnen mit RESET/CH/+ Taste zwischen Celsius und Fahrenheit wechseln.
Bestätigen Sie mit der SET/MIN/MAX Taste.
- Halten Sie die RESET/CH/+ Taste im Einstellmodus für drei Sekunden gedrückt, gelangen Sie in den Schnellauf.
- Ist der DCF-Empfang aktiviert, wird bei erfolgreichem Empfang die manuell eingestellte Zeit überschreiben.

6.5 Einstellung Weckalarm

• Drucken Sie im Normalmodus die SET/MIN/MAX Taste, um in den Alarmmodus zu gelangen.
  Die zuletzt eingestellte Weckzeit erscheint (12:00 Voreinstellung)
• Halten Sie die SET/MIN/MAX Taste für 3 Sekunden gedrückt.
  Die Minuten fängt an zu blinken und Sie konnen mit der RESET/CH/+ Taste die Minuten einstellen.
• Drücken Sie die SET/MIN/MAX Taste und Sie konnen nun die Stunden mit der RESET/CH/+ Taste einstellen
• Bestätigen Sie mit der SET/MIN/MAX Taste, auf dem Display erscheidt die eingestellte Weckzeit.
• Um die Alarm-Funktion zu aktivieren, drücken Sie noch einmal die RESET/CH/+ Taste.
• Das Alarmsymbol erscheint auf dem Display.
• Beenden Sie den Alarm mit jeder beliebigen Taste.

7. Maximum/Minimum-Funktion

• Drucken Sie im Normalmodus die SET/MIN/MAX Taste.
  Die zuletzt eingestellte Weckzeit erscheint.

RATIO-Funk-Thermometer

• Durch nochmaliges Drucken der SET/MIN/MAX Taste konnen Sie die Tiefstwerte (MIN) für die Innen- und Aufentemperatur abrufen. Durch nochmaliges Drucken der SET/MIN/MAX Taste konnen Sie die Tageshöchstwerte (MAX) abrufen.
• Wenn Sie die RESET/CH+/Taste für 2 Sekunden gedrück halten, während die Höchst- und Tiefstwerte angezeigt werden, werden die Werte gefolgscht und auf den aktuellen Wert zurückgesetzt.

8. Zusätzliche Auβensender

• Wenn Sie mehrere Sender anschlieben sollen (max. 3), wiederholen Sie für jeder Sonder den Inbetriebnahmeprozess. Die Nummerierung der Sonder erfolgt automatisch in der zeitlichen Reihenfolge der Inbetriebnahme.
• Falls Sie mehr als einen Sender angeschlossen haben, können Sie mit der RESET/CH/+ Taste zwischen den Kanalen wechseln. Anzeige im Display 1, für K2 2 oder für Kanal 3

9. Aufstellen der Basisstation und Befestigen des Senders

• Suchen Sie sich einen schattigen, niederschlagsgeschützten Platz für den Sender aus. (Direkte Sonneneinstrahlung verfallscht die Messwerte und ständige Nasse belastet die elektronischen Bauteile wichtig).
• Stellen Sie die Basisstation im Wohnraum auf. Vermeiden Sie die Nähne zu anderen elektrischen Geräten (Fernseher, Computer, Funktellefone) und massiven Metallgegenständen.
• Prufen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstationstattfindet (Reichweite Freifeld max. 100 Meter, bei massiven Wänden, insbesondere mit Metallteilen kann sich die Sendereichweite erheblich reduzieren).
• Suchen Sie sich gegebenenfalls einen neuen Aufstellort für Sender und/oder Empfänger.
• Ist die Übertragung erfolgreich, können Sie den Sender mit dem Ständer aufstellen oder aufhängen.

10. Pflege und Wartung

• Reinigen Sie die Geräte mit einem weichen, möglich feuchten Tuch.
  Keine Scheuer- oder Lösungsmittel verwenden!
• Entfern den Sie die Batterien, wenn Sie die Geräte langere Zeit nicht verwenden.
  Bewahren Sie ihre Geräte an einem trockenen Platz auf.

RATIO-Funk-Thermometer

10.1 Batteriewechsel

• Wenn die Batterien ersetzt werden müssen, erscheidt die Batterieanzeige auf dem Display (RX = Basisstation, TX = Sender).
• Achting: Bei einem Batteriewechsel muss der Kontakt zwischen Sonder und Empfänger wiederhergestellt werden - also Batterien immer in beide Geräte neu einlagen oder manuelle Sendersuche starten.

11. Fehlerbeseitigung

Problem Lösung

Keine Anzeige → Batterien auf der Basisstation	polrlichtig einlagen → Batterien wechseln
Kein Senderempfang Anzeige „---“	→ Manuelle Außenersendeutsche gemäß Betriebsanleitung starten → Batterien des Außenersenden prüfen (keine Akkus verwenden!) → Neuinbetriebnahme von Sender und Basisstation gemäß Anleitung → Anderen Aufstellort für Sender und/oder Basisstation wahren → Abstand zwischen Sender und Basisstation verringgen → Beseitigen der Störquellen
Kein DCF Empfang	→ Empfangsversuch in der Nacht abwarten → Anderen Aufstellort für das Gerät wahren → Beseitigen der Störquellen → Neuinbetriebnahme des Gerätes gemäß Anleitung → Uhrzeit manuell einstehen
Unkorrekte Anzeige	→ Batterien wechseln

12. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt; die recycliert und wiederverwendet werden konnen.

RATIO-Funk-Thermometer

Batterien und Akkus dürfen keinesfalls in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchtete Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben.

Die Bezeichnungen fur enthaltene Schwermetalle sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmull entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

13. Technische Daten

Basisstation:

Messbereich Innentemperatur: 0...+60°C (+32...+140°F)

Genaigung: ±1°C

Spanningsversorgung: 2 x 1,5 V AA(Batterien nicht inklusive)Verwenden Sie Alkaline Batterien

Größe: 68 x 29 (78) x 113 mm

Gewicht: 86 g (nur das Gerät)

Sender:

Messbereich Außentemperatur: -40...+65°C (-40...+149°F)

Genaigung: ±1°C

Übertragungsfrequency: 433 MHz

Maximale Sendeleistung: < 10mW

RATIO-Funk-Thermometer

Reichweite Freifeld: 100 m

Spannungsversorgung: 2 × 1,5 V AAA

(Batterien nicht inklusive)
Verwenden Sie Alkaline Batterien

GröBe: 36 (46) x 16 (30) x 120 (123) mm

Gewicht: 33 g (nur das Gerät)
