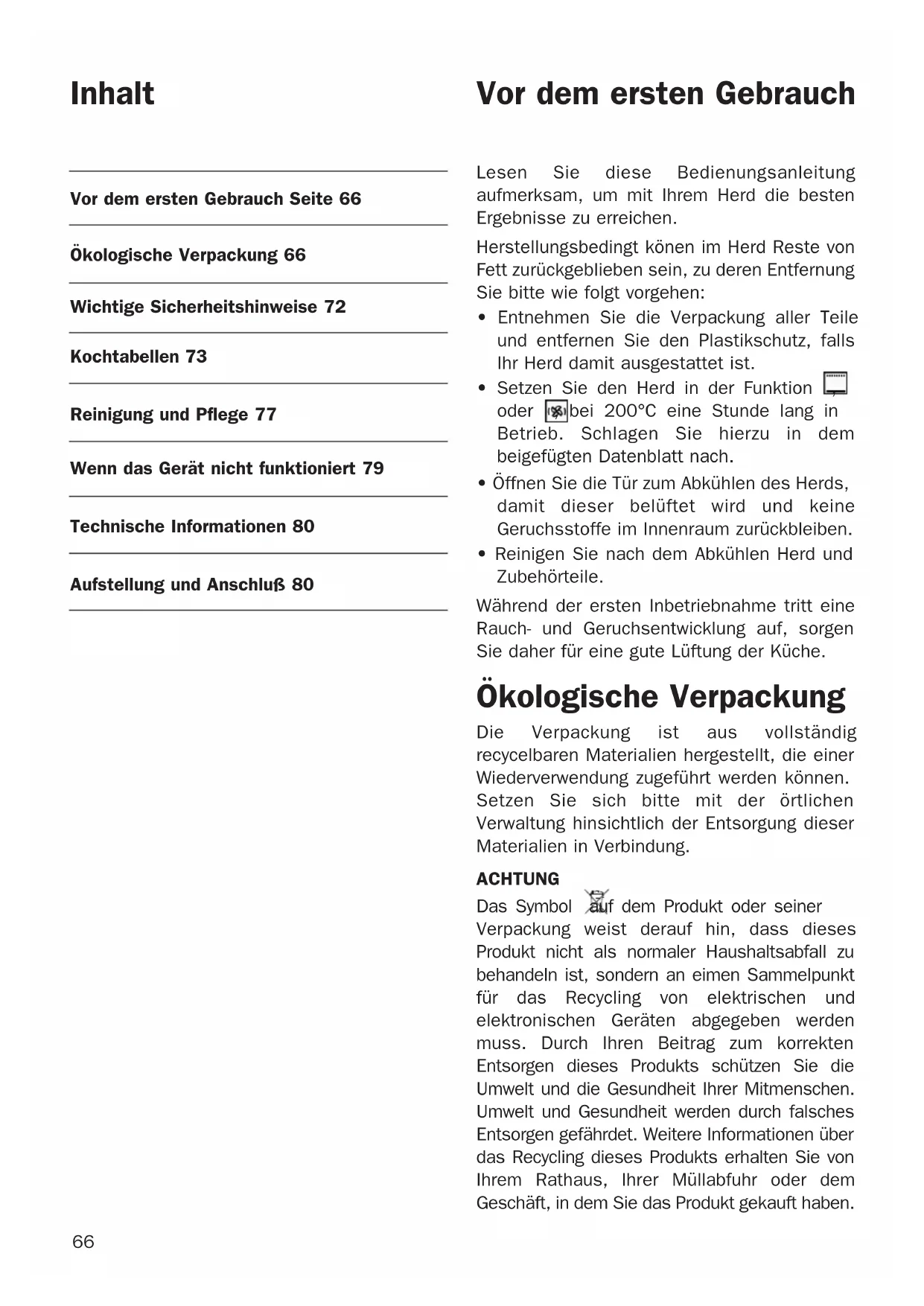

Vor dem ersten Gebrauch

Lesen Sie diese Bedienungsanleitung

aufmerksam, um mit Ihrem Herd die besten

Ergebnisse zu erreichen.

Herstellungsbedingt könen im Herd Reste von

Fett zurückgeblieben sein, zu deren Entfernung

Sie bitte wie folgt vorgehen:

• Entnehmen Sie die Verpackung aller Teile

und entfernen Sie den Plastikschutz, falls

Ihr Herd damit ausgestattet ist.

• Setzen Sie den Herd in der Funktion ,

oder , bei 200°C eine Stunde lang in

Betrieb. Schlagen Sie hierzu in dem

beigefügten Datenblatt nach.

• Öffnen Sie die Tür zum Abkühlen des Herds,

damit dieser belüftet wird und keine

Geruchsstoffe im Innenraum zurückbleiben.

• Reinigen Sie nach dem Abkühlen Herd und

Während der ersten Inbetriebnahme tritt eine

Rauch- und Geruchsentwicklung auf, sorgen

Sie daher für eine gute Lüftung der Küche.

Ökologische Verpackung

Die Verpackung ist aus vollständig

recycelbaren Materialien hergestellt, die einer

Wiederverwendung zugeführt werden können.

Setzen Sie sich bitte mit der örtlichen

Verwaltung hinsichtlich der Entsorgung dieser

Materialien in Verbindung.

ACHTUNG Das Symbol auf dem Produkt oder seiner

Verpackung weist derauf hin, dass dieses

Produkt nicht als normaler Haushaltsabfall zu

behandeln ist, sondern an eimen Sammelpunkt

für das Recycling von elektrischen und

elektronischen Geräten abgegeben werden

muss. Durch Ihren Beitrag zum korrekten

Entsorgen dieses Produkts schützen Sie die

Umwelt und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches

Entsorgen gefährdet. Weitere Informationen über

das Recycling dieses Produkts erhalten Sie von

Ihrem Rathaus, Ihrer Müllabfuhr oder dem

Geschäft, in dem Sie das Produkt gekauft haben.

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 6667

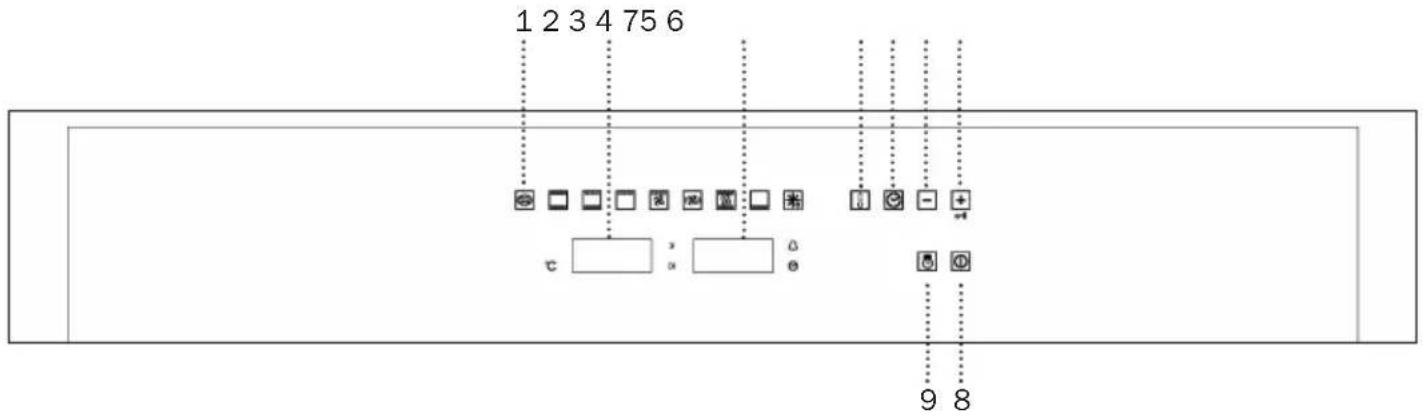

12 Temperaturanzeige

17 Sensor / Kindersicherung

Funktionen des Herds

Ideal um Pizzas, Torten und aller Art kuchen

Verwendung für Kuchen und Tortenböden, bei

denen die Wärmeeinwirkung gleichmäßig sein

muß, damit diese gut aufgehen.

Grill und Unterhitze

Besonders geeignet zum Braten. Kann für

Stücke mit beliebiger Größe eingesetzt werden.

Gratinieren und Anbräunen. Gestattet das

Anbräunen der Außenschicht, ohne das Innere

der Nahrungsmittel zu beeinflussen. Geeignet

für flache Stücke wie Beefsteak, Rippchen,

MaxiGrill mit Umluft

Gestattet gleichzeitig ein gleichmäßiges Garen

und Anbräunen der Oberfläche. Ideal zum

Grillen. Besonders für große Stücke wie

Geflügel, Wild usw. Es wird empfohlen, das

Stück auf den Rost zu legen und die

Auffangschale darunter einzusetzen, um

Bratensaft und Fett aufzufangen.

Bei Benutzung der Funktionen Grill oder

MaxiGrill mit Umluft muß die Herdtür

Der Lüfter verteilt die von einem an der

Rückseite des Herds angeordneten Heizwi -

derstand erzeugte Wärme. Auf Grund der

erzeugten gleichmäßigen Temperatur vertei -

lung ist ein Garen in 2 Etagen gleichzeiting

Geeignet zum Braten und für Gebäck. Der

Lüfter verteilt die Wärme gleichmäßig im Herd.

Es wird nur von der Unterseite Wärme zuge-

führt. Geeignet zum Anwärmen von Tellern,

zum Aufgehen von Teigmassen oder für ähn-

Empfehlungen zum Auftauen von Lebensmitteln

Das Auftauen erfolgt mit Heißluft in zwei

Stufen, die Stufe HI wird für Fleisch und die

Stufe LO für Fisch, Desserts und Brot verwendet.

Nach Auswahl der Funktion Auftauen können

Sie auf der Temperaturanzeige die Stufen HI

und LO mit dem Temperaturregler auswählen.

• Stellen Sie Lebensmittel ohne Verpackung

auf die Herdschale oder einen Teller.

• Zum Auftauen großer Stücke Fleisch oder

Fisch legen Sie diese auf einen Rost und

stellen Sie eine Auffangschale für die

abtropfende Flüssigkeit darunter.

• Fleisch und Fisch müssen für ihre Zubereitung

nicht vollständig aufgetaut werden. Es ist

ausreichend, wenn die Oberfläche aufgetaut

ist, so dass Sie Gewürze hinzugeben können.

• Nach dem Auftauen müssen die Lebensmittel

immer zubereitet werden.

Aus der nachstehenden Tabelle entnehmen Sie bitte die zum Auftauen erforderlichen Zeiten und

Die in der Tabelle aufgeführten Zeiten sind Richtwerte, die für das Auftauen erforderlichen

Zeiten hängen von der Umgebungstemperatur, dem Gewicht der Lebensmittel und der

Gefriertemperatur ab.

NAHRUNGSMITTEL STUFE LO Gewicht Zeit Gewicht Zeit

DEUTSCH Bedienung des Herds

Ihre Elektronikuhr verfügt über eine Touch-

Control-Technologie. Zur Bedienung reicht es aus,

die Glas-Symbole mit dem Finger zu berühren.

Die Empfindlichkeit der Touch-Control passt sich

fortwährend den Umgebungsbedingungen an.

Beim Anschließen des Backofens an das

Stromnetz achten Sie bitte darauf, dass die

Glasoberfläche der Vorderseite der

Bedienelemente sauber und frei von jeglichen

Verunreinigungen ist.

Wenn die Uhr beim Berühren des Glases mit

dem Finger nicht richtig reagiert, muss der

Backofen vom Stromnetz getrennt und nach

einem kurzen Moment wieder angeschlossen

werden. Dadurch werden die Sensoren

automatisch justiert und reagieren wieder auf

die Fingerberührung.

Einstellen der Uhrzeit der Elektronikuhr

Wenn Sie den Backofen an das Netz

anschließen, blinken auf der Uhr die Anzeigen

12:00 und . Die Uhrzeit wird eingestellt

durch Berühren der Sensoren oder ;

danach hören Sie zwei aufeinander folgende

Pieptöne zur Bestätigung der gewählten

Zur Änderung der Uhrzeit berühren Sie

mehrmals den Uhrsensor , bis die Anzeige

blinkt. Durch Berührung der Sensoren

oder können Sie die Uhrzeit ändern.

Schließlich hören Sie zwei aufeinander folgende

Pieptöne zur Bestätigung der durchgeführten

Nachdem die Uhrzeit eingestellt wurde, ist der

Backofen betriebsbereit:

1 Berühren Sie den Start-Sensor .

2 Berühren Sie das gewünschte

3 Auf der Temperaturanzeige erscheint die

für diese Garfunktion voreingestellte Zeit.

Wenn Sie diese ändern möchten, berühren

Sie einfach den Temperatursensor und

danach die Sensoren oder zur

Einstellung der gewünschten Temperatur.

4 Die obere Backofenmulde beginnt sich

aufzuheizen. Bei den Funktionen

wird die schnelle Aufheizfunktion

für einige Minuten aktiviert. Wenn die

gewählte Temperatur erreicht wird, ertönt

Achtung: Mit dieser Aufheizfunktion wird der

an der Rückseite der oberen Backofenmulde

befindliche Turbomotor gestartet.

5 Während der Heizphase blinkt das Symbol °

und zeigt somit die Hitzeübertragung auf

6 Um das Garen zu beenden, berühren Sie

Nach Beenden des Garvorgangs werden Sie

feststellen, dass die Kühlung des Backofens

weiterläuft, bis die Temperatur des

Backofeninnenraums eine angemessene

Temperatur erreicht hat.

Beleuchtung des Backofens

Das Innenlicht leuchtet auf, wenn

–die Backofentür geöffnet wird. Bleibt die

Backofentür längere Zeit geöffnet, erlöscht das

Licht automatisch, um Strom einzusparen.

– eine Garfunktion eingestellt wird. Nach einiger

Zeit schaltet sich das Licht aus.

Möchten Sie das Licht während des

Garvorgangs einschalten, berühren Sie einfach

den Innenlichtsensor . Wird dieser Sensor län-

ger berührt, bleibt das Licht während des gesam-

ten Garvorgangs eingeschaltet.

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 6970

Funktionen der Elektronikuhr

Garzeit-Dauer: Ermöglicht das Garen während

der gewählten Zeit, danach schaltet sich der

Backofen automatisch aus.

Garzeit-Ende: Ermöglicht die Garung bis zu einer

vorgewählten Zeit; danach schaltet sich der

Backofen automatisch ab.

Garzeit-Dauer und Garzeit-Ende: Ermöglicht die

Einstellung der Dauer und der Endzeit der

Garung. Mit dieser Funktion schaltet sich der

Backofen automatisch zu der passenden Uhrzeit

für die vorgewählte Garzeit (Dauer) ein und

schaltet sich automatisch beim Erreichen der

eingestellten Zeit (Garzeit-Ende) ab.

Küchenwecker: Erzeugt ein Signal bei Ablauf der

eingestellten Zeit, unabhängig davon, ob der

Backofen heizt oder nicht.

Kindersicherung: Blockiert den Backofen und

verhindert eine Manipulation durch Kleinkinder.

Programmierung des Weckers

1 Berühren Sie mehrmals den Uhrsensor ,

bis das Symbol aufleuchtet.

2 Wählen Sie die Zeitdauer, nach deren Ablauf

der Timer ertönen soll, indem Sie die

Symbole oder drücken.

3 Danach hören Sie 2 aufeinander folgende

Pieptöne; die Restzeit bis zum Ertönen des

Timers erscheint, und das Symbol (A) blinkt

langsam, um anzuzeigen, dass der Timer

4 Nach Ablauf der eingestellten Zeit ertönt ein

Signal und das Symbol (A) blinkt schneller.

5 Berühren Sie irgendeinen Sensor der

Bedienblende, um das Signal abzustellen.

Sie können jederzeit die eingestellte Zeit

ändern, indem Sie mehrmals den Uhrsensor

berühren, bis das Symbol blinkt, und

dann die Sensoren oder berühren.

Danach hören Sie zwei aufeinander folgende

Pieptöne zur Änderungsbestätigung.

Programmierung der Gar-Dauer

1 Berühren Sie den Uhrsensor ; das Symbol

2 Wählen Sie die Gardauer, indem Sie die

Sensoren oder berühren.

3 Danach hören Sie 2 aufeinander folgende

Pieptöne; die Restgarzeit erscheint, und das

Symbol blinkt langsam, um anzuzeigen,

dass sich der Backofen automatisch abs-

4 Wählen Sie eine Funktion und eine

5 Nach Ablauf der eingestellten Garzeit

schaltet sich der Backofen ab, es ertönt ein

Signal und das Symbol blinkt schneller.

6 Berühren Sie irgendeinen Sensor der

Bedienblende, um das Signal abzustellen.

Sie können jederzeit die eingestellte Zeit

ändern, indem Sie erst den Uhrsensor und

dann die Sensoren oder berühren.

Danach hören Sie zwei aufeinander folgende

Pieptöne zur Änderungsbestätigung.

Programmierung des Garzeit-Endes

1 Berühren Sie mehrmals den Uhrsensor ,

bis das Symbol aufleuchtet.

2 Wählen Sie das Garzeit-Ende, indem Sie die

Sensoren oder berühren.

3 Danach hören Sie 2 aufeinander folgende

Pieptöne; die Restgarzeit erscheint, und das

Symbol blinkt langsam, um

anzuzeigen, dass sich der Backofen

automatisch abschalten wird.

4 Wählen Sie eine Funktion und eine

5 Wenn die eingestellte Uhrzeit erreicht ist,

schaltet sich der Backofen ab, es ertönt ein

Signal und das Symbol blinkt schneller.

6 Berühren Sie irgendeinen Sensor der

Bedienblende, um das Signal abzustellen.

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 7071

DEUTSCH Sie können jederzeit die Gar-Endzeit ändern,

indem Sie mehrmals den Uhrsensor

berühren, bis das Symbol blinkt, und dann

die Sensoren oder berühren. Danach

hören Sie zwei aufeinander folgende Pieptöne

zur Änderungsbestätigung.

Sie können diese Funktion einstellen, auch

wenn der Backofen schon in Betrieb ist. Dazu

folgen Sie den Anleitungen unter Punkt 4.

Programmierung der Gar-Dauer und des

11 Berühren Sie den Uhrsensor ; das

Symbol leuchtet auf.

12 Wählen Sie die Gardauer, indem Sie die

Sensoren oder berühren.

13 Danach hören Sie 2 aufeinander folgende

Pieptöne; die Restgarzeit erscheint, und

das Symbol blinkt langsam.

14 Berühren Sie mehrmals den Uhrsensor

, bis das Symbol aufleuchtet.

15 Wählen Sie das Garzeit-Ende, indem Sie

die Sensoren oder berühren.

16 Danach hören Sie 2 aufeinander folgende

Pieptöne; die aktuelle Uhrzeit wird

angezeigt und das Symbol leuchtet.

17 Wählen Sie eine Funktion und eine

18 Der Backofen bleibt ausgeschaltet, das

Symbol bleibt erleuchtet und das

Symbol blinkt langsam. Auf der

Uhranzeige sehen Sie die aktuelle Uhrzeit,

und das Innenlicht bleibt aus. Der

Backofen ist nun programmiert.

19 Wenn die eingestellte Uhrzeit des

Gar-Beginns erreicht ist, schaltet sich der

Backofen ein und führt die Garung

während der vorgewählten Zeit durch. Auf

der Uhranzeige sehen Sie die Restgarzeit.

10 Wird das eingestellte Garzeit-Ende

erreicht, schaltet sich der Backofen ab; es

ertönt ein Signal und die Symbole und

11 Berühren Sie irgendeinen Sensor der

Bedienblende, um das Signal abzustellen.

Wenn Sie während des Garvorgangs die

Garendzeit ändern möchten, berühren Sie

mehrmals den Uhrsensor , bis das Symbol

blinkt. Jetzt können Sie die Garendzeit

ändern, indem Sie die Sensoren oder

berühren. Danach ertönen 2 aufeinander

folgende Pieptöne zur Bestätigung der

Blockiert den Backofen und verhindert eine

Manipulation durch Kleinkinder. Um diese

Funktion zu aktivieren, berühren Sie länger

das Symbol ; Sie hören dann einen langen

Piepton und zwischen den Ziffern der

Temperaturanzeige erscheinen blinkende

Punkte. Der Backofen ist blockiert.

Zur Deaktivierung der Kindersicherung

berühren Sie länger das Symbol ; Sie hören

einen langen Piepton.

Im Fall eines Stromausfalls wird die gesamte

Programmierung der Elektronikuhr gelöscht,

und es erscheint die blinkende Anzeige

12:00:00 auf der Uhr. Sie müssen die Uhr

wieder einstellen und erneut programmieren.

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 7172

Elektrische Sicherheit

• Eingriffe oder Reparaturen am Gerät

einschließlich des Austausches des

Netzanschlusskabels dürfen nur durch

zugelassenes Fachpersonal des

Kundendiensts ausgeführt werden. Durch

Dritte ausgeführte Reparaturen oder

Eingriffe können Schäden oder

Funktionsstörungen des Geräts hervorrufen

und dessen Sicherheit gefährden.

• Schalten Sie den Herd im Fehlerfall ab.

• Verhindern Sie, daß sich Kinder dem Herd

während des Garvorgangs nähern, da einige

Teile sehr hohe Temperaturen annehmen.

• Kinder müssen beaufsichtigt sein, um

sicher zu stellen, dass sie nicht mit dem

Gerät spielen können.

Sicherheit im Umgang mit dem Herd

• Der Herd muss immer mit geschlossener Tür

• Der Hersteller übernimmt keine Verantwortung

für andere Anwendungen des Herds als die

Speisenzubereitung..

• Setzen Sie den Herd nur in Betrieb, wenn

dieser im Inneren des Küchenmöbels

• Bewahren Sie im Herd keine Öle, Fette oder

sonstige entzündliche Stoffe auf, es

besteht Brandgefahr, wenn der Herd

• Stützen oder setzen Sie sich nicht auf die

geöffnete Tür des Herds, diese kann

hierdurch beschädigt werden oder Ihre

Sicherheit gefährden.

• Decken Sie den Boden des Herds nicht mit

Alufolie ab, hierdurch können der

Garvorgang beeinträchtigt und die

Innenemaillierung beschädigt werden.

• Zum Zubereiten von Speisen schieben Sie

die mitgelieferte Schale oder den Rost in die

Seitenführungen im Herdinnenraum ein. Der

Rost und die Schale sind mit einer

Vorrichtung ausgestattet, die ein teilweises

Herausziehen derselben und Manipulationen

der Speisen ermöglicht.

• Stellen Sie keine Gefäße oder Speisen auf

den Boden des Herds, benutzen Sie hierfür

immer die Schalen oder Roste.

• Gießen Sie während des Betriebs kein

Wasser auf den Boden des Herds, da

hierdurch die Emaillierung beschädigt

• Öffnen Sie die Tür während des

Garvorgangs so wenig wie möglich, um den

Energieverbrauch so niedrig wie möglich zu

• Benutzen Sie Schutzhandschuhe, wenn Sie

im Inneren des Herds hantieren.

• Beim Garen von Speisen mit hohem

Wassergehalt ist es normal, daß sich an der

Tür Kondenswasser bildet.

• Das Gerät ist nicht für den Gebrauch von

Personen (inkl. Kindern) vorgesehen, deren

körperliche, sensorische oder geistige

Fähigkeiten gemindert sind oder die keine

Erfahrung oder Kenntnisse besitzen, außer,

wenn sie von einer für ihre Sicherheit

zuständigen Person beaufsichtigt werden

oder Anweisungen zum Gebrauch des

3172463-000 EPIFA+T.QXD:- 8/4/11 12:29 Página 7273

DEUTSCH Kochtabellen

Die angegebenen Zeiten und Temperaturen sind Richtwerte. Die Kochfunktionen hängen von

dem jeweiligen Modell ab, sehen Sie hierzu bitte auf dem Technischen Datenblatt Ihres Herds

nach. Im allgemeinen wird ein Vorheizen des leeren Herds empfohlen. Die angegebene Zeit gilt

ab Beendigung des Vorheizens (Funktionen oder ). Die Heizleuchte erlischt, sobald die

eingestellte temperatur erreicht ist.

FISCH Seebarsch Schale

Goldbrassen mit Salz

Lachs Im Schlafrock Schale

DEUTSCH FLEISCHGERICHTE Hähnchen Schale

Lendenstück mit Salz

NACHTISCH Apfelkuchen Schale

3172463-000 EPIFA+T.QXD:- 8/4/11 12:30 Página 7677

DEUTSCH Die Außenseite des Herds und die Zubehörteile

mit warmem Seifenwasser oder einem sanft

wirkenden Reinigungsmittel säubern.

Verwenden Sie keine metallischen

Scheuerschwämme, Drahtbürsten oder

Scheuermittel, welche die emaillierten

Flächen verkratzen können. Zur Reinigung der

Edelstahlflächen vorsichtig vorgehen und nur

Schwämme oder Tücher verwenden, die diese

Flächen nicht verkratzen.

Bitte versuchen Sie nicht, zur Reinigung des

Ofens die Bedienungselemente abzuziehen,

da der Ofen dazu zunächst aus dem Möbel

herausgenommen werden muss.

Reinigung der Außenseite des

Herds und des Zubehörs

Reinigung und Pflege

Vor Ausführung von Eingriffen jeglicher Art

das Gerät vom Netz trennen.

• Reinigen Sie den Innenraum des Herds und

entfernen Sie Rückstände von Fett und

Speisen, die zu Rauch- Geruchs- oder

Fleckenbildung führen können.

• Zur Reinigung der emaillierten Flächen des

abgekühlten Herds (z.B. Boden) benutzen Sie

Nylonbürsten und warmes Seifenwasser.

Herdreinigungsmittel nur auf emaillierten

Flächen entsprechend den Herstellerangaben

Dampf- und/oder Druckreinigungsgeräte dürfen

nicht zum Reinigen des Backofens verwendet

werden. Verwenden Sie keine metallischen

Scheuerschwämme, Drahtbürsten oder

sonstige Utensilien, welche die emaillierten

Flächen verkratzen können.

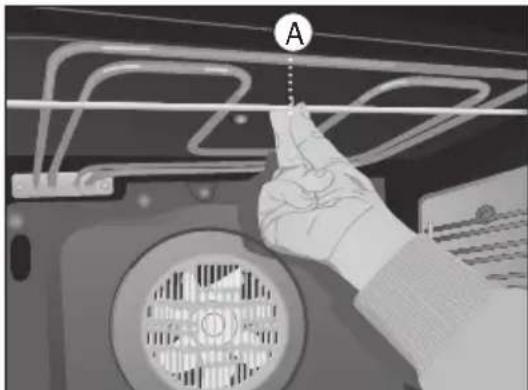

Benutzung des schwenkbaren Grills (je nach

Zur Reinigung des Herdoberteils:

• Warten Sie, bis sich der Herd abgekühlt hat.

• Drehen Sie die Schraube (A) und senken Sie

den Grillwiderstand so weit wie möglich ab.

• Reinigen Sie das Oberteil des Herds und

bringen sie den Grillwiderstand wieder in

seine ursprüngliche Lage.

Innenreinigung des Herds

Keine Metallschwämme, Drahtbürsten oder

sonstige scheuernde Reinigungsmittel

verwenden, um die Herdtür zu säubern,

anderenfalls könnte die Oberfläche verkratzt

und ein Bruch der Scheibe verursacht werden.

Je nach Ausführung des Herds kann die Tür

zur Reinigung abgenommen werden:

1 Öffnen sie die Tür des Ofens vollständig.

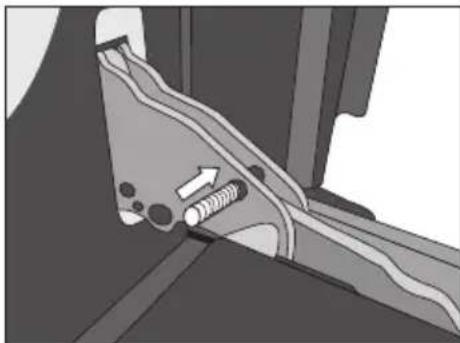

2 Führen Sie Sicherheitsdübel in die

sichtbaren Löcher der Türscharniere ein.

3 Fassen Sie die Tür mit beiden Händen an

einer Seite und schließen Sie sie fast

Reinigung der Herdtür

3172463-000 EPIFA+T.QXD:- 8/4/11 12:30 Página 7778

3 Damit ist die Innenscheibe gelöst und kann

heraus genommen werden.

Denken Sie bitte daran, dass sich die Herdtür

schließt, wenn die Innenscheibe herausge-

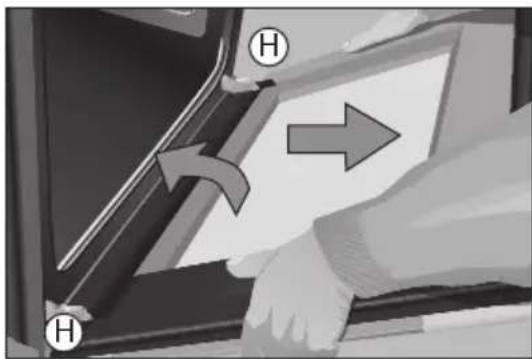

4 Reinigen Sie die Innenscheibe und das

5 Setzen Sie anschließend die Halter der

Innenscheibe in die oberen Schlitze der Tür

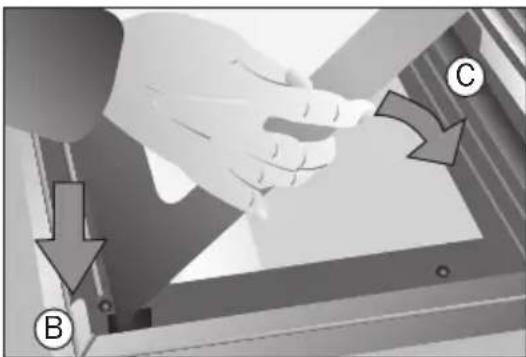

6 Drehen Sie die Scheibe in Richtung zur Tür (C).

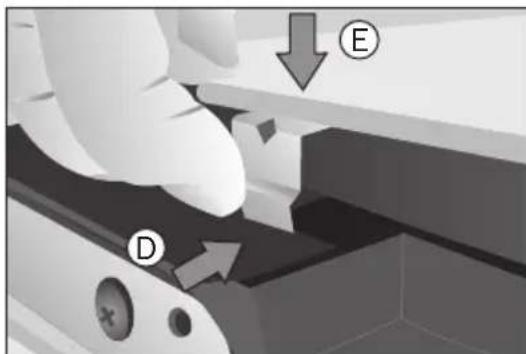

7 Drücken Sie mit beiden Händen auf die unteren

Halterungen (D) und drücken Sie die Scheibe

gleichzeitig in Richtung der Tür (E), damit wird

die neue Scheibe in der Tür befestigt.

Überzeugen Sie sich vor dem Lampenwechsel

davon, daß der Herd vom Elektronetz getrennt ist.

B C E D Keine Metallschwämme, Drahtbürsten oder

sonstige scheuernde Reinigungsmittel

verwenden, um die Herdtür zu säubern,

anderenfalls könnte die Oberfläche verkratzt

und ein Bruch der Scheibe verursacht werden.

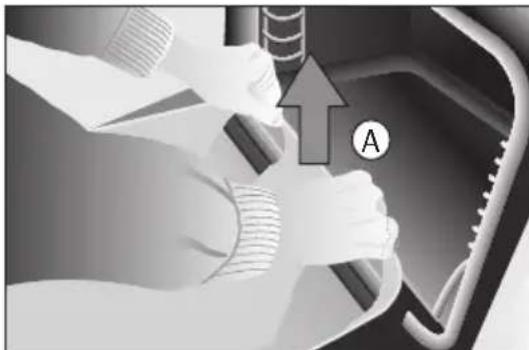

Anweisungen zu Aus- und Einbau der

1 Öffnen Sie die Herdtür.

2 Ziehen Sie die Scheibe an der Unterseite

Reinigung Grosse Innenscheibe

4 Heben Sie die Tür jetzt an und holen Sie die

Scharniere aus den vorderen Schlitzen des

Ofens, indem Sie sie nach außen ziehen.

Entfernen Sie die Sicherheitsdübel niemals, da

das Scharnier gespannt ist und Sie verletzten

könnte. Außerdem ist es unmöglich, die Tür ein-

zubauen, wenn die Splinte nicht angebracht sind.

Um die Tür anzubringen, halten Sie die Tür mit

beiden Händen und führen Sie die Scharniere

in die entsprechenden Öffnungen an der

Vorderseite des Ofens ein. Öffnen Sie die

Ofentür langsam und vollständig.

3172463-000 EPIFA+T.QXD:- 8/4/11 12:30 Página 7879

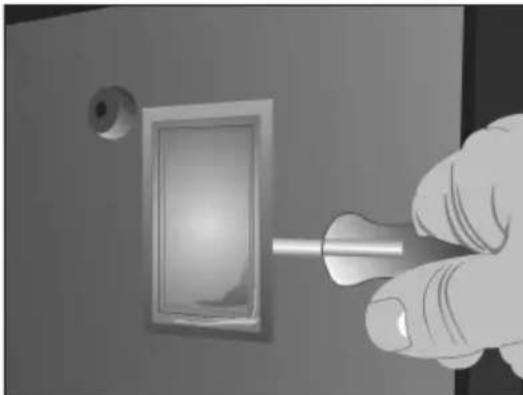

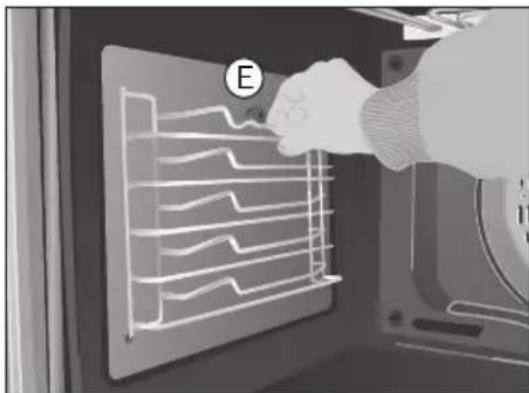

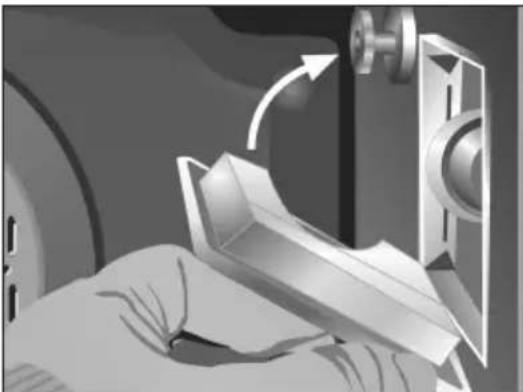

• Lösen Sie die ausziehbare Führungen von

• Lösen Sie mit Hilfe des geeigneten

Werkzeugs die Linse von der

• Tauschen Sie die Lampe aus.

• Statten Sie die Linse wieder zu der korrekten

Position zurück, ohne sie zu erzwingen.

Die Ersatzlampe muß temperaturbeständig bis

300°C sein. Fordern Sie diese bei unserem

Technischen Kundendienst an.

E Wenn das Gerät nicht

Wenn die Probleme auch nach Beachtung vors-

tehender Hinweise weiterbestehen, setzen Sie

sich bitte mit dem Technischen Kundendienst

Der Herd funktioniert nicht

Überprüfen Sie den Netzanschluß.

Überprüfen Sie die Sicherungen Ihrer

Prüfen Sie, ob die Schaltuhr auf manuell oder

Programm eingestellt ist.

Überprüfen Sie die Stellung des

Funktionswahlschalters und des Temperaturreglers.

Die Innenbeleuchtung des Herds leuchtet nicht

Tauschen Sie die Lampe aus.

Überzeugen Sie sich vom korrekten Einbau

entsprechend der Bedienungsanleitung.

Die Kontrolleuchte Heizen leuchtet nicht

Stellen Sie eine Temperatur ein.

Wählen Sie eine Funktion.

Leuchtet nur, während des Heizvorgangs bis zum

Erreichen der eingestellten Temperatur.

Rauchentwicklung bei Betrieb des Herds

Normal bei der ersten Inbetriebnahme.

Reinigen Sie den Herd regelmäßig.

Vermindern Sie die eingesetzte Fett- oder

Ölmenge in der Schale.

Stellen Sie keine höheren Temperaturen als in den

Gartabellen angegeben ein.

Es werden nicht die gewünschten Ergebnisse

des Garvorgangs erreicht

Ziehen Sie die Gartabellen heran, hier erhalten Sie

orientierende Informationen zur Funktion Ihres Herds.

3172463-000 EPIFA+T.QXD:- 8/4/11 12:30 Página 7980

Wenn Ihr Gerät nicht funktioniert, teilen Sie

bitte unserem Technischen Kundendienst die

Art des aufgetretenen Fehlers sowie folgende

1 Fertigungsnummer (S-No)

2 Ausführung des Geräts (Mod)

Diese Daten finden Sie auf dem Typenschild

Ihres Herds. Das Typenschild ist auf der

Innenseite angebracht, es ist nach Öffnen der

Das von Ihnen erworbene Gerät erfüllt die

Forderungen der Europäischen Richtlinien zur

Sicherheit Elektrischer Geräte (73/23/CEE)

und Elektromagnetische Verträglichkeit

Technische Informationen

• Zum Einbau des Mehrzweckherds darf das

Hinterteil des Küchenmöbels im

schraffierten Teil in Abbildung 3 keine

Vorsprünge (Versteifungen, Leitungen,

Steckdosen usw.) aufweisen. (Siehe der

• Der zur Befestigung der Plastikverkleidungen

benutzte Kleber muß für Temperaturen bis

mindestens 85°C beständig sein.

Das Installationspersonal muß prüfen:

• Spannung und Frequenz des Netzes

müssen mit den Angaben auf dem

Typenschild übereinstimmen.

• Die Elektroanlage muß für die maximale

Anschlußleistung des Geräts ausgelegt sein.

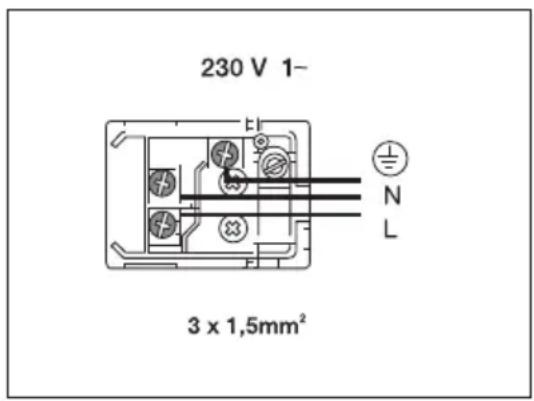

• Das Anschlußschema ist nachstehend

• Der elektrische Anschluß muß mit

Schutzleiter entsprechend den gesetzlichen

Bestimmungen ausgeführt werden.

Elektroanschlusses. Gesetzliche

Aufstellung und Anschluß

Diese Informationen sind ausschließlich für

das Installationspersonal bestimmt, das für

die Ausführung der elektrischen Anschlüsse

verantwortlich ist. Wenn Sie Ihren Herd selbst

installieren, übernimmt der Hersteller keine

Verantwortung für mögliche Schäden.

• Zum Auspacken des Herds an der Lasche

am Unterteil des Kartons ziehen.

• In dem Küchenmöbel wird ein Ausschnitt

gemäß nebenstehender Abbildung

angebracht, die Mindesttiefe des

Küchenmöbels muß 580 mm betragen.

(Siehe die Abbildung 1 und 2 zum Einbau

Vor der Installation

3172463-000 EPIFA+T.QXD:- 8/4/11 12:30 Página 8081

• Der Anschluß muß über einen allpoligen, für

die erforderliche Stromstärke ausgelegten

Schalter mit einem Mindestkontaktabstand

von 3 mm zur Abschaltung im Notfall oder bei

Reinigungsarbeiten und Lampenwechsel

erfolgen. Der Schutzleiter darf nicht über

diesen Schalter geführt werden.

• Dieser Schalter kann durch einen Stecker

ersetzt werden, vorausgesetzt, dass dieser

unter normalen Nutzungsbedingungen

Nach Ausführung der elektrischen Anschlüsse

alle Funktionen des Herds überprüfen.

Für alle Herde nach Ausführung des

1 Setzen Sie den Herd so in das Küchenmöbel

ein, dass das Netzanschlusskabel nicht

eingeklemmt wird oder an heißen Teilen des

2 Den Herd am Küchenmöbel mit den 2

mitgelieferten Schrauben befestigen. Diese

sind durch die entsprechenden Bohrungen

zu führen, die nach Öffnen der Tür sichtbar

3 Achten Sie darauf, daß das Gehäuse des

Herds nicht mit dem Küchenmöbel in

Berührung kommt und ein Abstand von

mindestens 2 mm eingehalten wird.

Unser Beitrag zum Umweltschutz: wir verwenden umweltfreundliches Papier.
